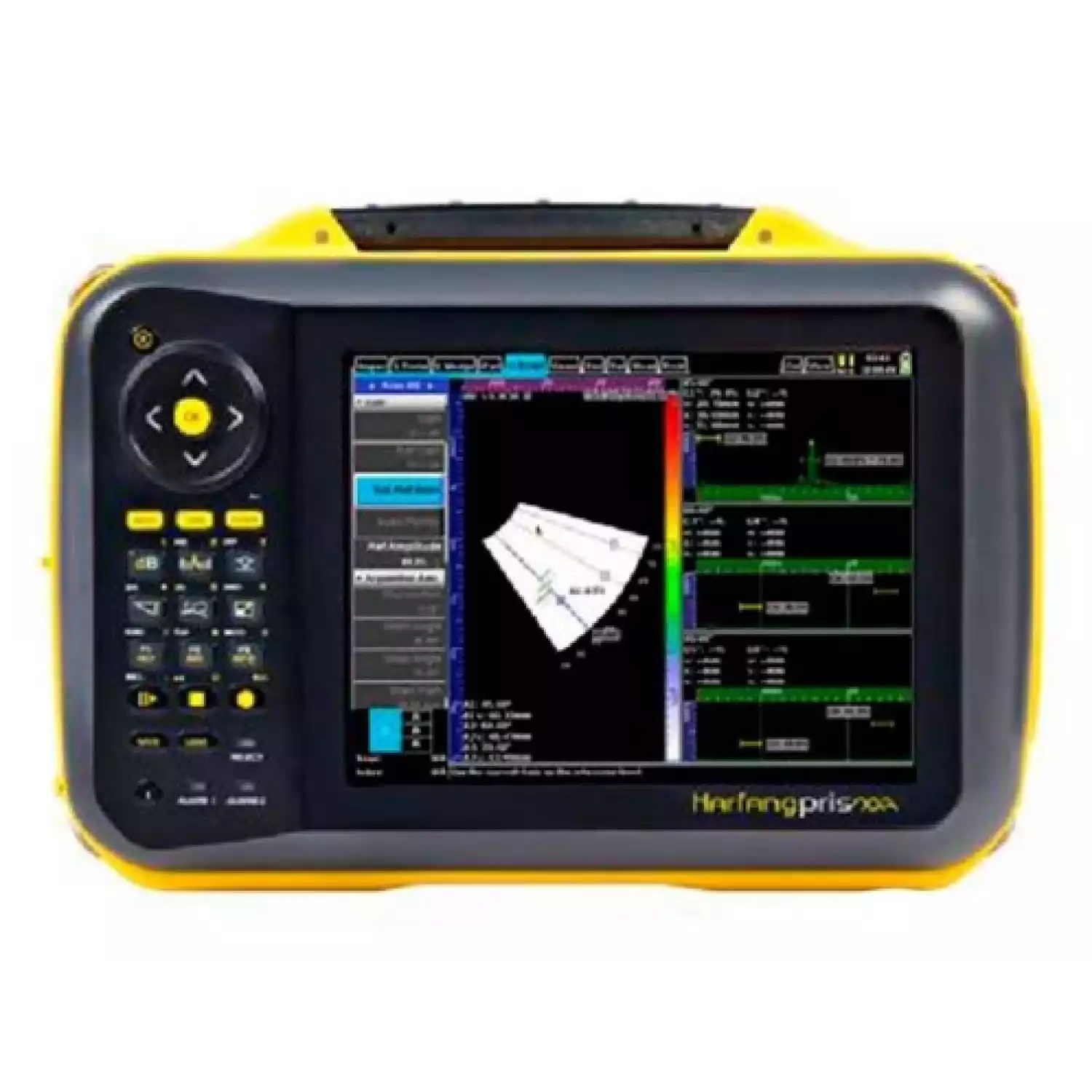

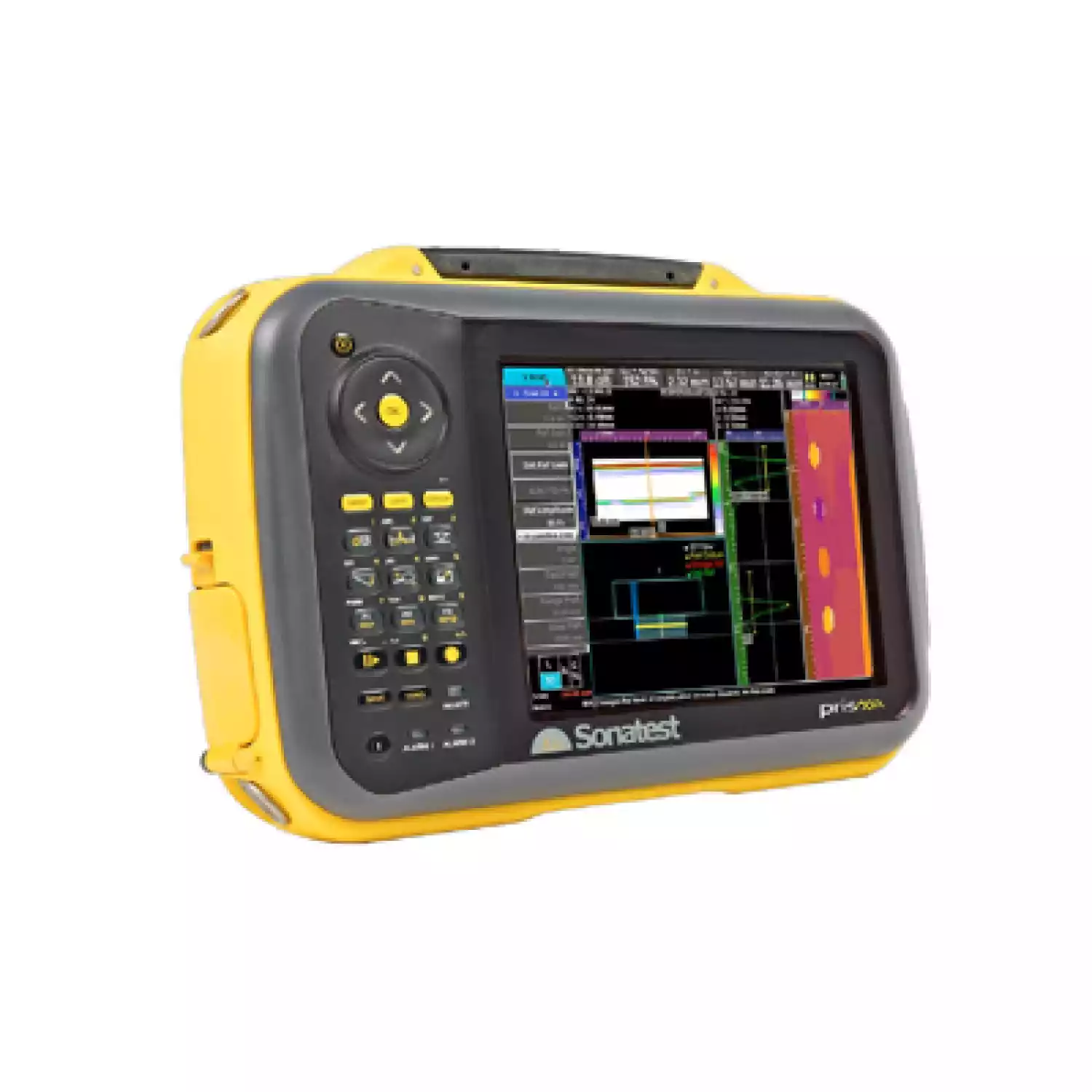

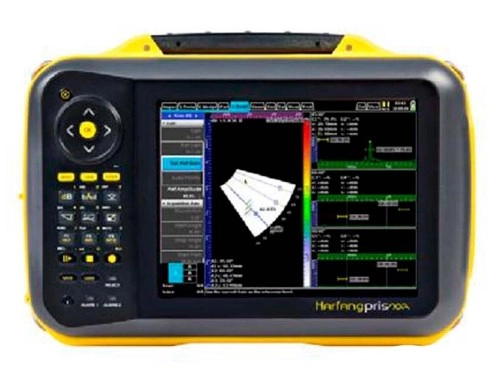

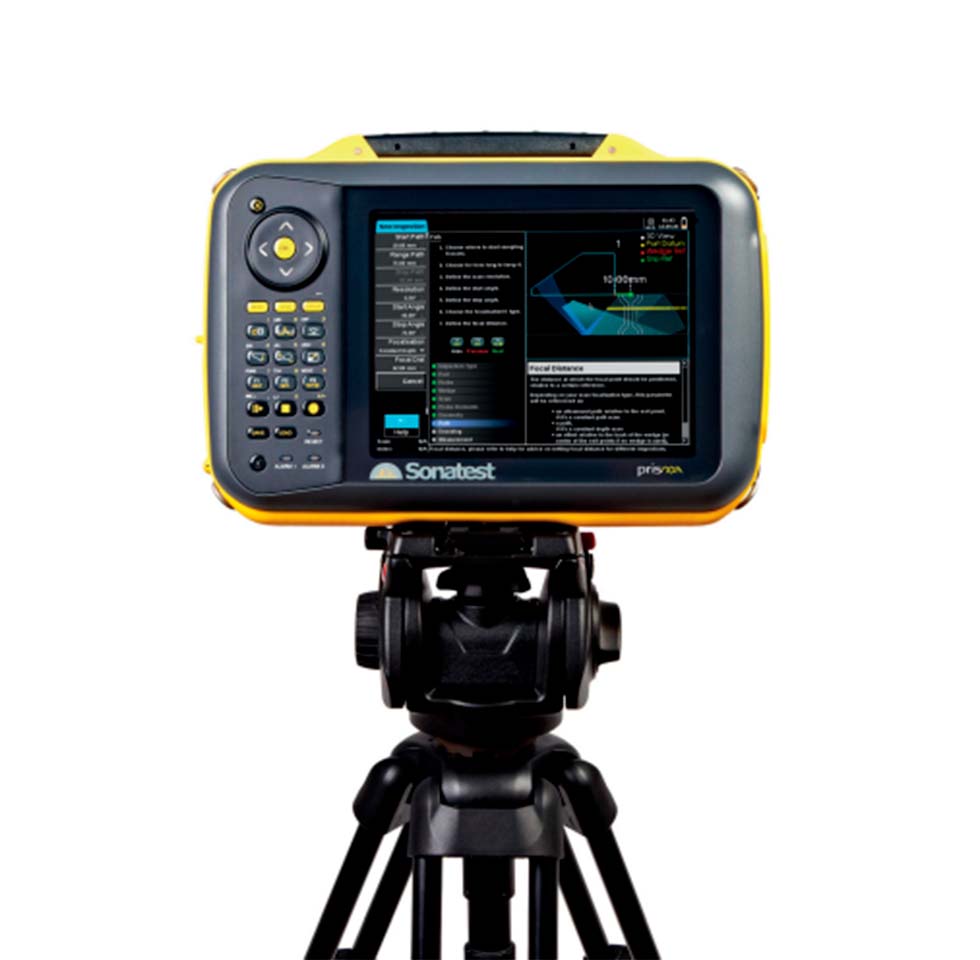

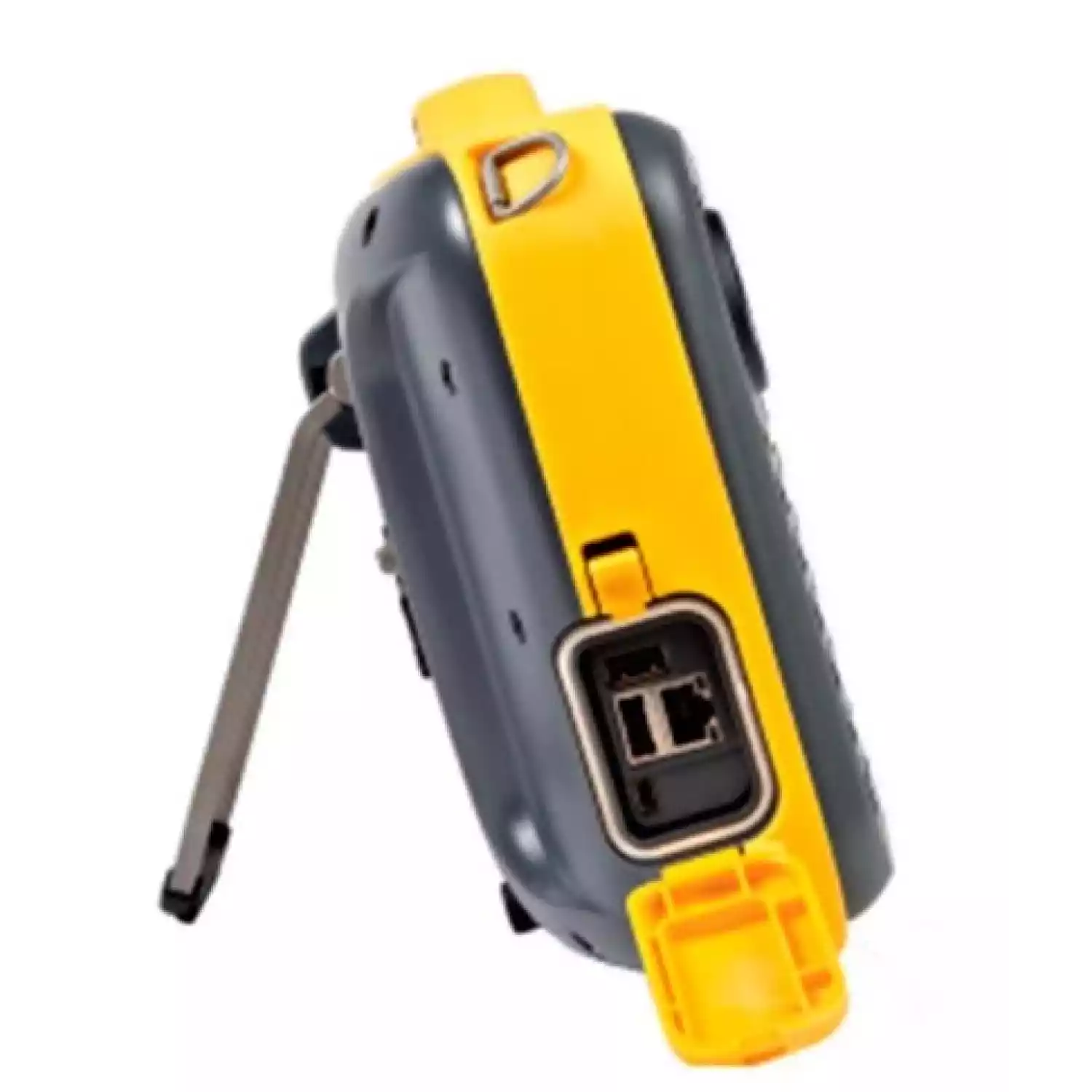

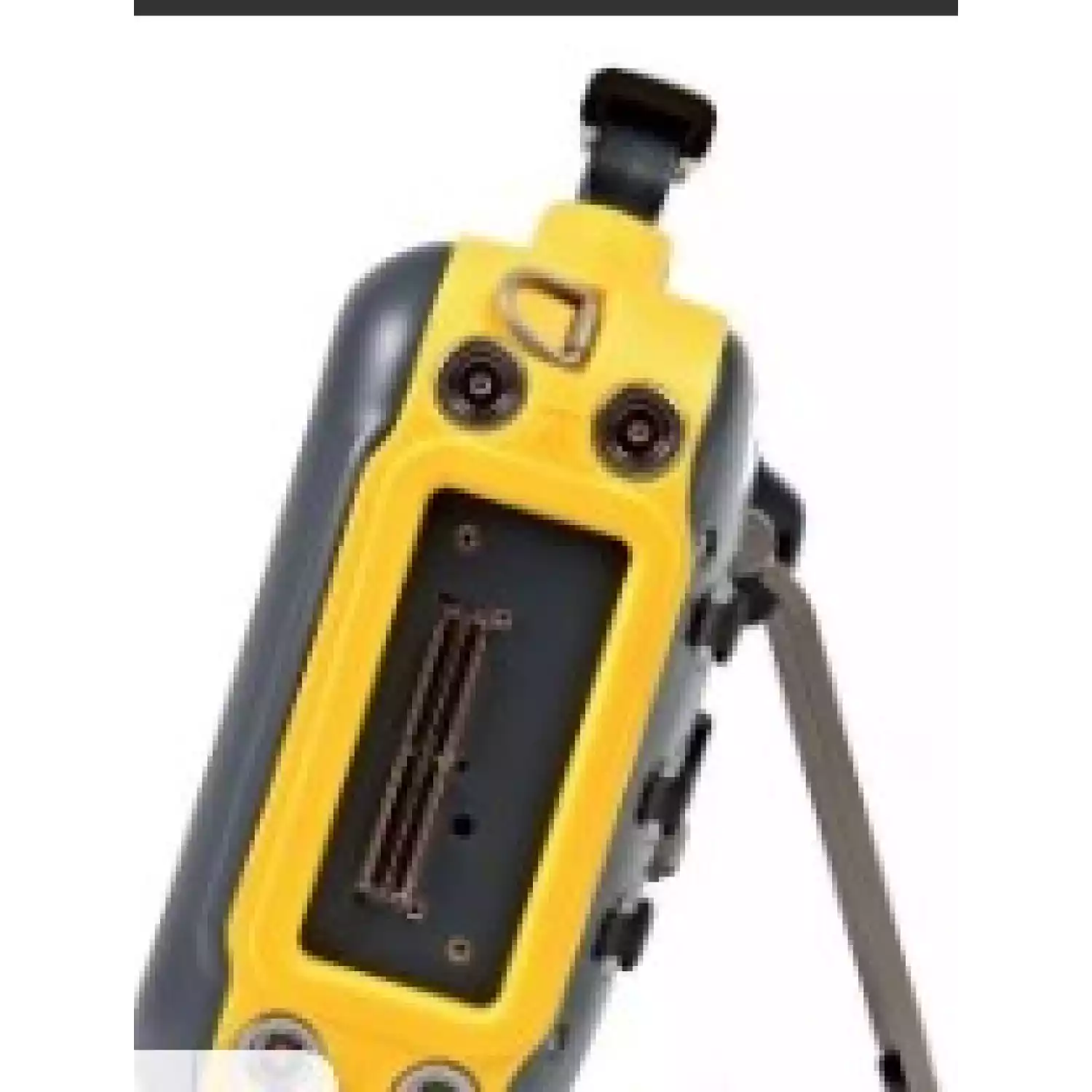

Серия дефектоскопов Prisma представляет собой новейшие разработки в области технического оборудования компании Sonatest. Эти ультразвуковые дефектоскопы, оснащенные технологиями TOFD и фазированной решетки, представляют собой комплексные инструменты для проведения ультразвукового контроля. Их преимущества включают в себя простое управление, высокую производительность, расширенные функциональные возможности и прочный корпус, обеспечивающий высокую надежность эксплуатации.
Приборы Prisma оборудованы экраном с лучшим в своем классе размером и разрешением. Интерфейсные меню приборов являются интуитивно понятными, что позволяет ускорить рабочий процесс. Благодаря превосходной поддержке полноэкранного режима визуализации возможно использование всей площади дисплея для отображения различных видов развертки. Для различных типов сканирования доступны разнообразные настройки палитры.

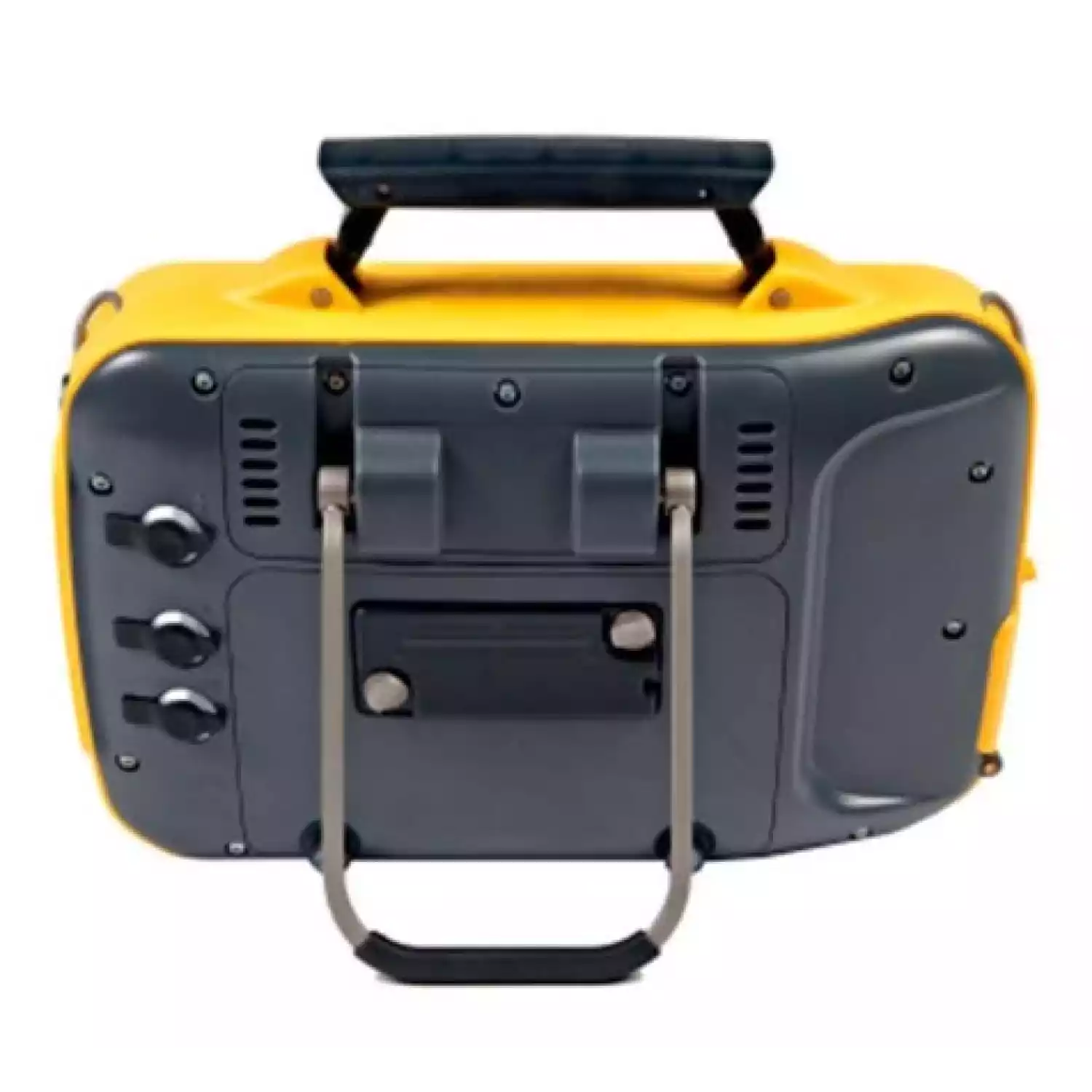

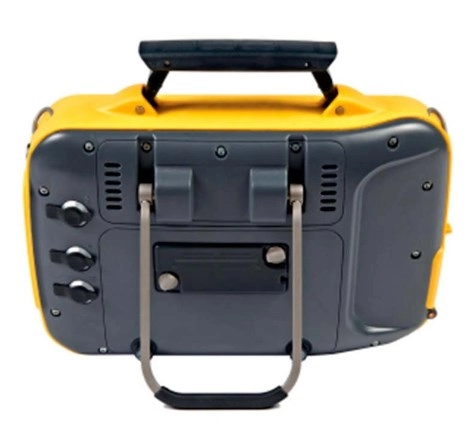

Улучшенные режимы отображения, такие как сглаживание, построение контура и усреднение, позволяют полностью использовать потенциал устройства. В конструкции приборов Prisma применяется жесткое, амортизированное внутреннее шасси, помещенное в противоударный герметичный корпус, соответствующий стандарту IP66, что обеспечивает защиту от мелкодисперсной пыли и струй воды.
Серия дефектоскопов Prisma обладают широким спектром применения, включая контроль сварных соединений, составление карты коррозии, а также контроль композитных материалов и материалов аэрокосмической отрасли.

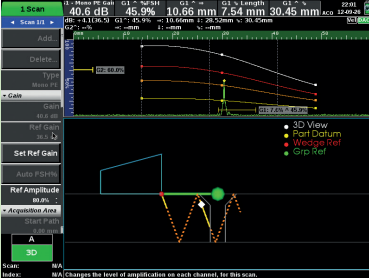

Модель Prisma UT от Sonatest представляет собой полнофункциональный ультразвуковой дефектоскоп. Она обладает возможностью управления затуханием для оптимизации разрешения под поверхностью и передачи энергии. Присутствие функции фиксации изображений на экране в сочетании с автоматической отчетностью позволяет создавать отчеты, которые могут быть адаптированы под требования заказчика, включая информацию о нем, логотипы и другие детали.
В данной модели Prisma UT реализована поддержка различных методов контроля, включая DAC, AVG/DGS, TGC и AWS.
TOFD, или дифракционно-временной метод контроля, за последние десятилетия приобрел значительную популярность. Применение этого метода обеспечивается портативным и мощным прибором Prisma TOFD от компании Sonatest. Этот метод контроля может быть успешно использован на материалах с толщиной до 6 мм (1/4"), и прибор Prisma обеспечивает оптимальную частоту дискретизации до 200 МГц. Это позволяет использовать высокочастотные преобразователи для наиболее точного определения размеров дефектов.
TOFD является универсальным методом контроля; наличие двух независимых каналов с генераторами прямоугольных импульсов с амплитудой до 450 В в приборе Prisma позволяет проводить контроль толстостенных компонентов за один проход.
Prisma TOFD оснащен мощной аппаратной конфигурацией, обеспечивающей высокую производительность, и поддерживается такими функциями встроенного программного обеспечения, как гиперболические курсоры, выпрямление и удаление боковой волны. Прибор также поддерживает отображение секторной развертки, видов сверху, сбоку и с торца, а также С-сканов.
Технология ультразвуковых ФАР (Фокусированное Акустическое Распространение) признана ведущим средством неразрушающего контроля. Методика ФАР позволяет охватывать более широкие области обследования, такие как вся поверхность сварного шва, без необходимости перемещения или изменения положения преобразователя. Это достигается за счет постепенного изменения угла сканирования и фокусного расстояния, что обеспечивает полную визуализацию результатов контроля.

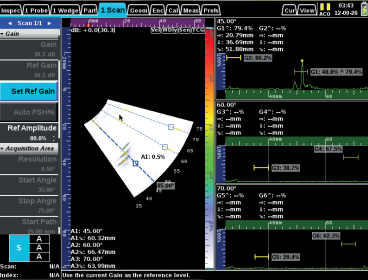

Прибор Prisma PA обеспечивает легкое и быстрое переключение между режимами UT и PA с помощью простого нажатия кнопки без потери данных или времени.
Предварительное 2D- и 3D-моделирование процесса контроля позволяет оператору менять расположение преобразователей на объекте контроля и оптимизировать настройки на основе полученных данных. Модель контроля может быть отражена в общем отчете. Фокальные законы пересчитываются мгновенно после внесения любых изменений настроек. Возможность одновременного вывода нескольких сканов на экран дефектоскопа повышает производительность. Прибор также поддерживает отображение секторной развертки, видов сверху, сбоку и с торца, а также С-сканов.
Программное обеспечение UT Studio является мощным PC-совместимым инструментом для анализа собранных данных. UT Studio позволяет генерировать отчеты, строить различные виды, а также выполнять сравнительный анализ нескольких файлов данных контроля. Интуитивно понятный интерфейс позволяет пользователю легко извлекать изображения объекта контроля в трех плоскостях, строить виды сверху, в разрезе сбоку и с торца
Снимки экрана прибора Prisma и все сохраненные данные могут быть проанализированы с помощью UT Studio. Огромное количество выводимых курсоров позволяет проводить любые измерения интересующих областей, определять тип, размеры и место расположения дефектов. По результатам анализа составляются отчеты в формате PDF.
Переход от стандартного УЗК до использования ФАР
Доступны следующие модели:

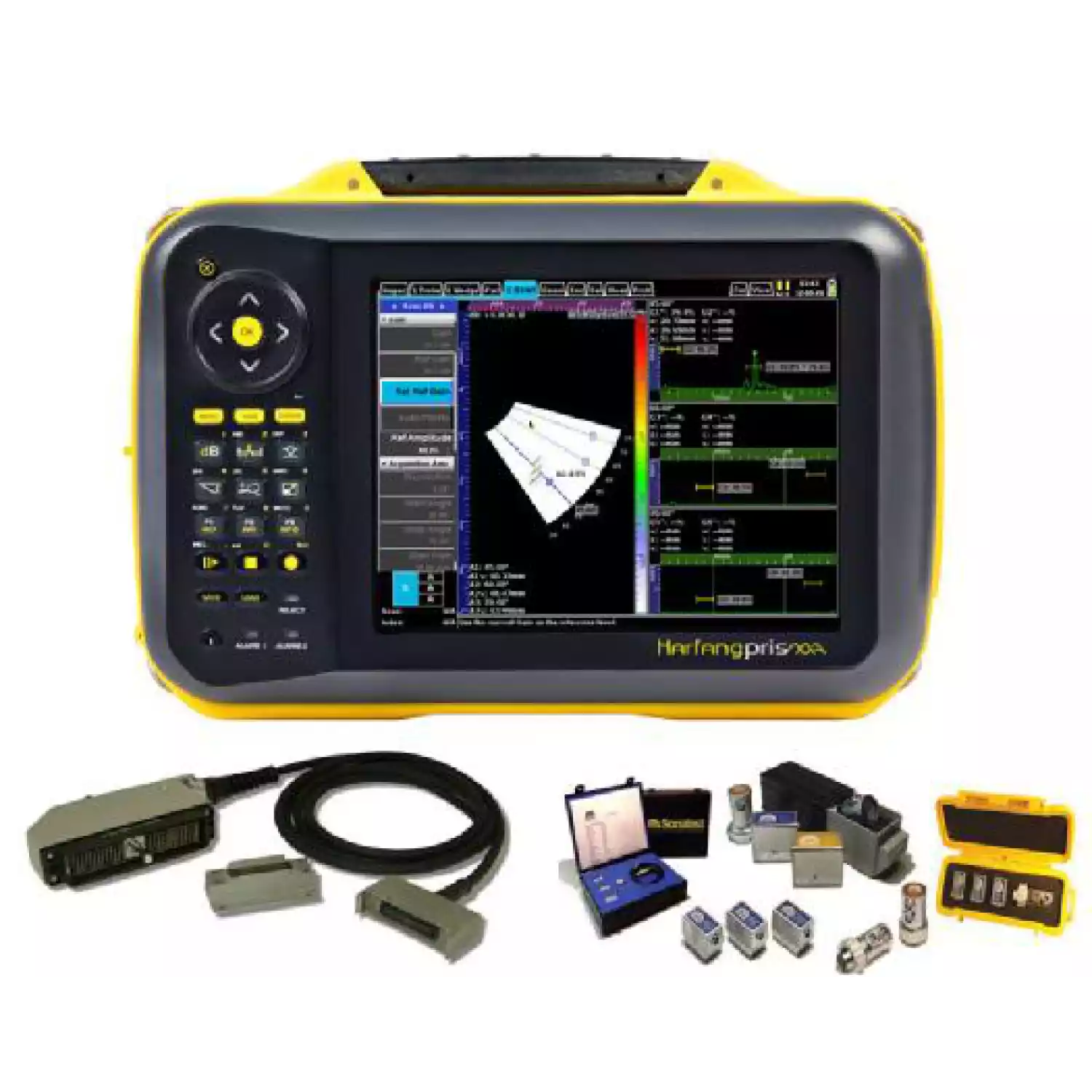

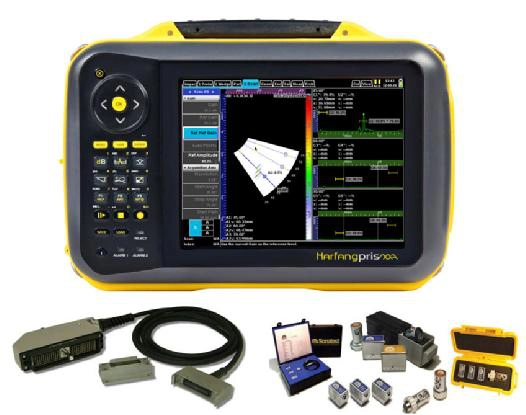

Стандартный комплект Prisma UT
|
Методы контроля
|
TOFD метод, Классический |
|
Дополнительные функции
|
ВРЧ, АРК (DAC) |
|
Генератор
|
16:16 или 16:64 |
|
Режим контроля
|
Эхо-импульсный, передача/прием |
|
Разъем для преобразователя
|
I-PEX |
|
Напряжение возбуждения
|
От -25В до -75В (с шагом в 5В) |
|
Генератор
|
Регулируемая длительность импульса до 2000 нс (дискретность 2,5 нс) |
|
Частота повторения импульсов
|
От 3 Гц до 5 кГц |
|
Форма импульса
|
Отрицательный прямоугольный импульс (с активным фронтом) |
|
Длительность импульса
|
Регулируемая: от 30 нс до 2000 нс (дискретность 2,5 нс) |
|
Длительность фронта импульса
|
15 нс на нагрузке 50 Ом и 50 В |
|
Выходное сопротивление
|
<10 Ом |
|
Синхронизация
|
Датчик положения или по времени |
|
Диапазон задержки фокусировки
|
От 0 до 10 мкс (дискретность 2,5 нс) |
|
Демпфирующий резистор
|
н/д |
|
Приемник
|
|
|
Усиление
|
От 0 до 80 дБ (шаг 0,1 дБ), аналоговое усиление |
|
Максимальное входное напряжение
|
200 мВ |
|
Входное сопротивление
|
200 Ом |
|
Диапазон рабочих частот
|
От 200 кГц до 14 МГц |
|
Аналоговые фильтры
|
3 |
|
Цифровые фильтры
|
10 |
|
Детектирование
|
Полная волна, +/- полуволная, радиосигнал |
|
Обработка сигнала
|
Цифровые фильтры, сглаживание |
|
Диапазон задержки фокусировки
|
От 0 до 10 мкс (16 нс интерполированная дискретность до 3,8 нс) |
|
Сбор данных
|
|
|
Архитектура
|
16 каналов, цифровая линия задержки и суммирования |
|
Разрядность дискретизации
|
12-битный АЦП |
|
Измерение амплитуды
|
[0% to 100%] или [0% to 150%] высоты экрана |
|
Обработка данных
|
16 бит/выборку |
|
Запись данных
|
Цифровой формат данных |
|
Размер файла
|
До 3 Гб |
|
Частота дискретизации
|
65 МГц |
|
Количество фокусных законов
|
128 |
|
Тип фокусировки
|
Постоянная глубина, постоянный путь, постоянное смещение |
|
Максимальная длина А-скана
|
4096 выборок |
|
Субдискретизация
|
От 1:1 до 1:128 |
|
Возбуждение
|
По возбуждающему импульсу или стробу/IFT |
|
Синхронизация триггера
|
Датчик или внутренняя |
|
Сканирование и виды
|
|
|
Поддерживаемые виды сканирования
|
S-скан или L-скан |
|
Количество сканов на экране
|
1 (вместе с 4 А-сканами) |
|
Виды
|
А, В, С, L, S-сканы, вид сбоку и сверху |
|
Цветовые схемы
|
10 |
|
Количество разметок
|
17 |
|
Курсоры
|
|
|
Типы курсоров
|
Декартовые, поле извлечения, угловые |
|
Измерения
|
Длина пути, глубина, расстояние по Х, АРК, AWS |
|
АРК и ВРЧ
|
|
|
Количество точек АРК
|
16 |
|
АРК
|
1 кривая с 3 sub DAC (на каждый фокусный закон) |
|
Количество точек ВРЧ
|
16 |
|
Диапазон усиления
|
40 дБ |
|
Максимальная крутизна
|
50 дБ/мкс |
|
Стробы
|
|
|
Стробы А-скана
|
4 строба на А-скан |
|
|
(3 А-скана на S/L-скан) |
|
Срабатывание строба
|
По фронту/по пику |
|
S / L-скан
|
1 поле извлечения |
|
Световая индикация
|
1 светодиод (синхронизирован со всеми стробами и кривыми АРК) |
|
Измерения (А-скан)
|
По пику и фронту (от высоты экрана, дБ, глубина, расстояние по лучу, расстояние по Х), между 2-мя эхо-сигналами |
|
Интерфейс и протоколирование
|
|
|
Служба помощи
|
Описание активного параметра и советы по оптимизации |
|
Проверка конфигурации
|
Служба динамической справки и подбора значений параметров |
|
Мастера настройки
|
Конфигурирование, скорость звука, ноль, задержка, чувствительность, ВРЧ, АРК, АРД, активация элемента, датчик |
|
Языки меню
|
Английский, немецкий, французский, испанский, русский, китайский |
|
Генерирование отчетов
|
PDF - файл (развертка, настройки, измерения и др.), скриншоты PNG, логотип клиента |
|
PDF Reader
|
Позволяет просматривать любой загруженный файл PDF |
|
Интерфейсы ввода/вывода
|
|
|
Датчик
|
1- или 2-осевой датчик положения |
|
Цифровые входы
|
2 входные линии (5В ТТЛ) |
|
Цифровые выходы
|
2 выходные линии (5В ТТЛ, 20 мА) для внешней сигнализации или управления |
|
Аналоговые выходы
|
2 выходные аналоговые линии (0-2В) |
|
Выход питания
|
5 В, 350 мА, ограничение по току |
|
Корпус
|
|
|
Размеры (ВхШхГ)
|
205мм х 300мм х 90мм |
|
Масса
|
3,5 кг (вместе с батареей) |
|
Размер дисплея
|
8,4 дюймов (диагональ) |
|
Разрешение дисплея
|
800 х 600 |
|
Количество цветов дисплея
|
260к (65535 цветов для палитры сигнала) |
|
Тип дисплея
|
TFT LCD, 450 Кд/м2, коэффициент отражения 2% |
|

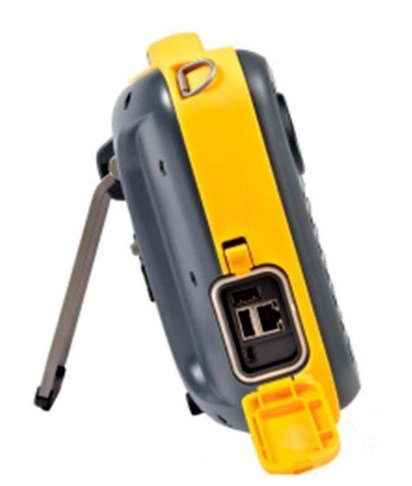

Порты USB
|
3 порта USB |
|
Ethernet
|
100 Мбит/с |
|
Питание
|
|
|
Тип батареи
|
Интеллектуальный аккумулятор Li-ion |
|
Количество батарей
|
1 |
|
Режим питания
|
От батареи и от внешнего источника питания |
|
Замена батарей
|
Вручную, без дополнительных инструментов |
|
Зарядка батарей
|
Зарядка в приборе (во вкл. или выкл. состоянии), во внешнем зарядном устройстве (EN16392) |
|
Срок службы батарей
|
7 часов в режиме UT, 6 часов в режиме PA |
|
Условия работы
|
|
|
Класс защиты
|
IP66 |
|
Рабочая температура
|
От -10°C до 45°C (от 14°F до 113°F) |
|
Температура хранения
|
От -25°C до 60°C (от 13°F до 140°F) |
