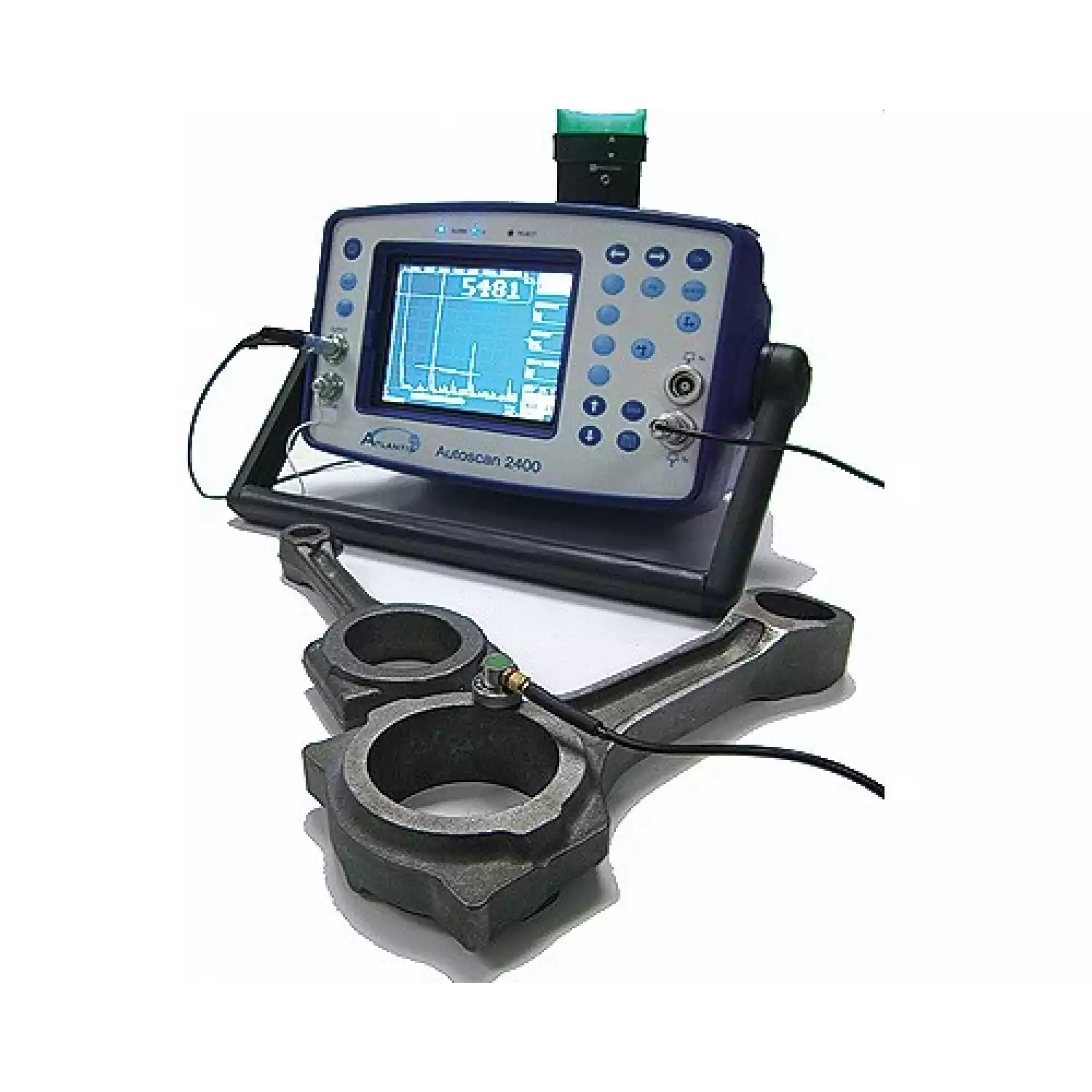

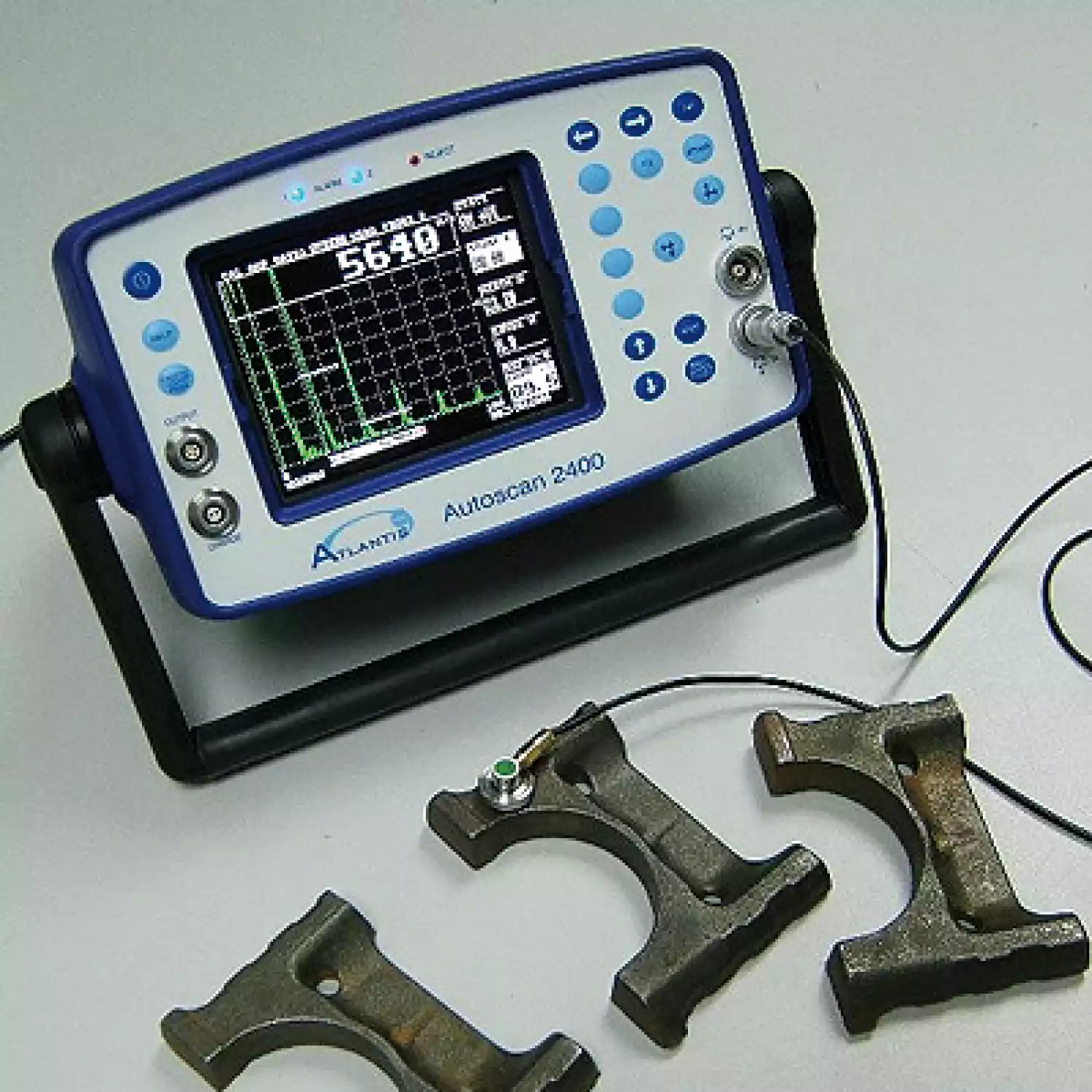

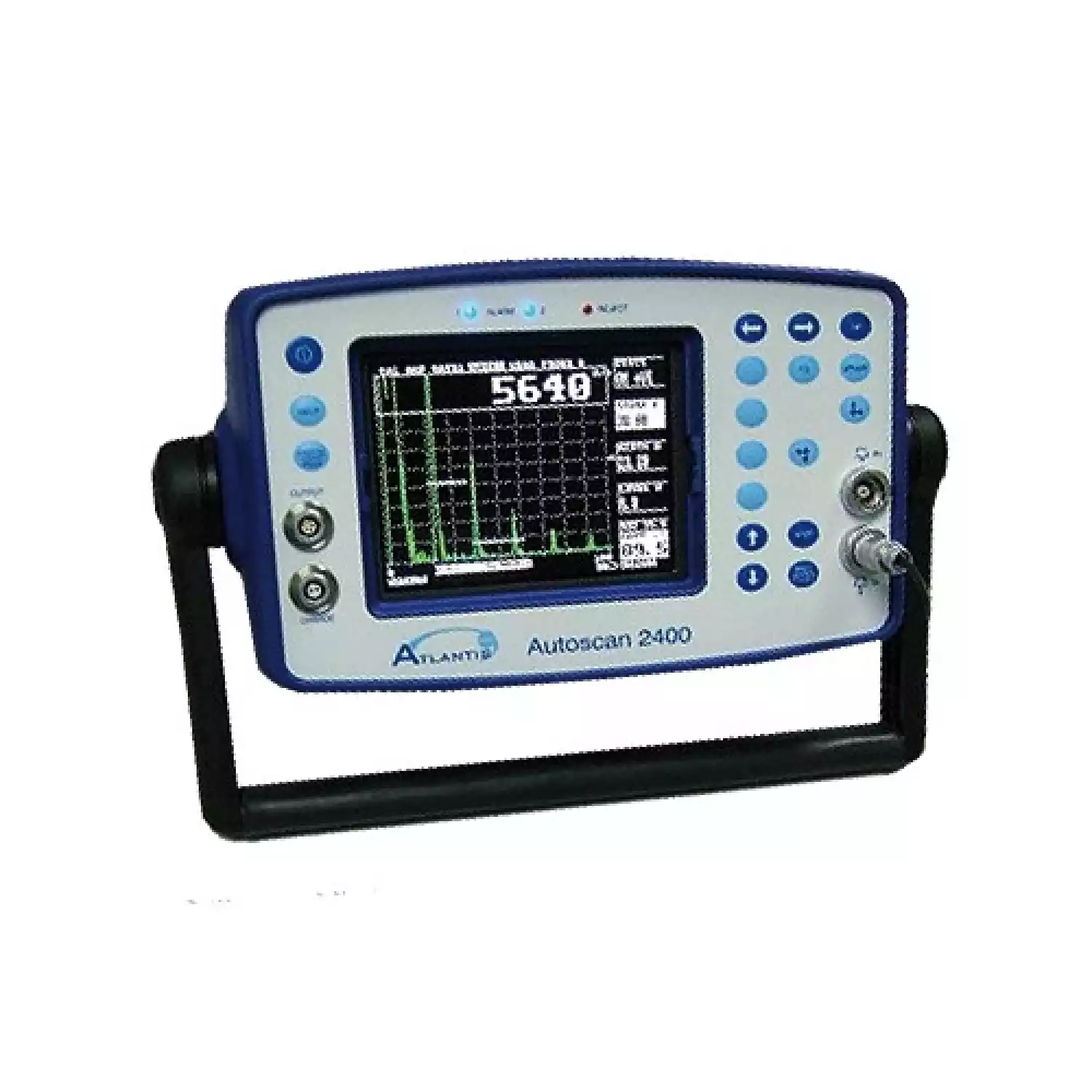

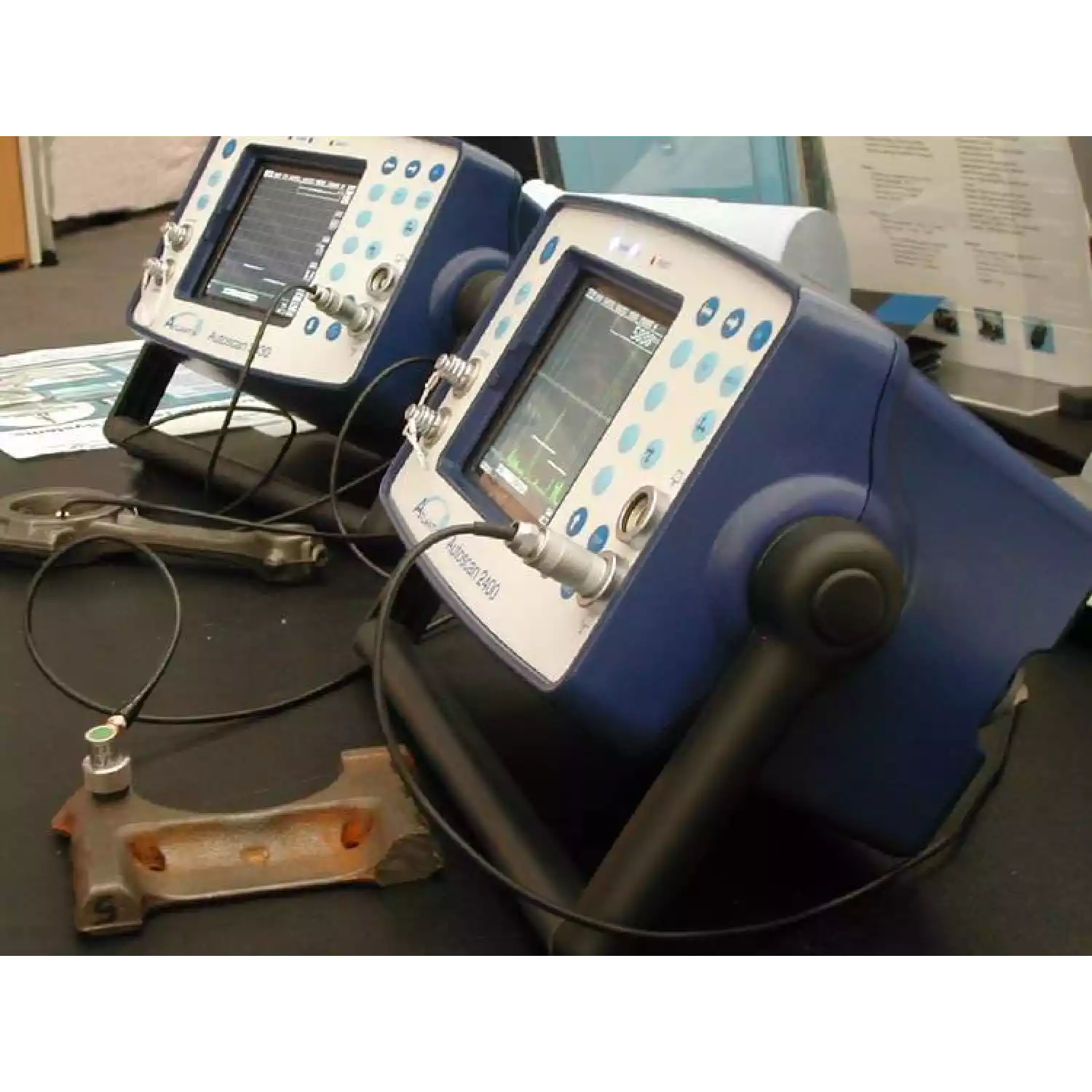

Ультразвуковой дефектоскоп Autoscan 2400 Sonatest

Внесен в реестр СИ

Нет в наличии
Артикул: 870916
Sonatest
Autoscan 2400 – ультразвуковая система с сухим акустическим контактом для ручного и/или автоматизированного контроля изделий из чугуна на производственной линии.
Нет в наличии
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет
Ультразвуковой дефектоскоп Autoscan 2400 Sonatest

Тип оборудования: ультразвуковой дефектоскоп

Производитель дефектоскопов: Sonatest Ltd., Великобритания

Серия: Autoscan

Модель: Autoscan 2400

Описание: ультразвуковая система для поиска дефектов

Гарантия на ультразвуковой дефектоскоп Autoscan 2400: 12 месяцев.

Ультразвуковой дефектоскоп Autoscan 2400 производства компании Sonatest - ультразвуковая система с сухим акустическим контактом для ручного и/или автоматизированного контроля изделий из чугуна на производственной линии.

Основы контроля включений графита в чугуне

Процессы формирования структуры, отливки и последующей термообработки определяют микроструктуру чугуна: вид, размер, форму и распределение состава. Требуемые механические и технологические свойства определяются микроструктурой, фактически, наличием свободных зерен графита и их распределением, в соответствии с чем, чугуны классифицируются: чугун с шаровидным графитом, серый, ковкий и белый.

Технология измерения скорости УЗК

Измерения изделий известной толщины

  • Контроль без использования контактной жидкости;
  • Эхо-импульсный метод;
  • Точечный контроль;
  • Точность зависит от вариаций толщины;
  • Возможность измерений только на участках с параллельными поверхностями.

Измерения изделий неизвестной толщины

  • Иммерсионный контроль;
  • Теневой метод;
  • Точечный контроль или сканирование области (отображение C-scan);
  • Точность измерений не зависит от толщины объекта;
  • Измерения только на параллельныху частках.

Различия в форме графита, распределении и размере зерен могут существенно изменять скорость ультразвука в материале (3400-5600 м/с).

Компоненты системы

Autoscan 2400 имеет все возможности дефектоскопа MasterScan 380, включая дополнительно некоторые специфические функции, требуемые для контроля включений графита в производстве изделий из чугуна:

  • Питание от сети;
  • Пропорциональные выходы на передней панели прибора;
  • Функция измерения скорости УЗК с отображением значения на дисплее (или с выводом на аналоговый выход);
  • Задание пределов допуска измеренного значения скорости для автоматическойсигнализации;
  • Специальные среднедемпфированные преобразователи (2 или 5 MHz);
  • Линия задержки в виде сменного резинового шарика(сухой контакт): сферическая, цилиндрическая с округленным торцом или тонкая мембрана, в зависимости от толщины объекта контроля. (Специальный состав резины для оптимального акустического контакта, акустического импеданса и износостойкости при нормальных механических нагрузках, работе на грубых поверхностях чугунных отливок).

Система Autoscan 2400 может быть легко интегрирована в действующую или новую производственную линию для автоматизированного контроля включений графита с выдачей необходимых выходных сигналов на PLC, звуковые или сигнальные индикаторы, компьютер и т.д., имеющиеся на производственной линии.
