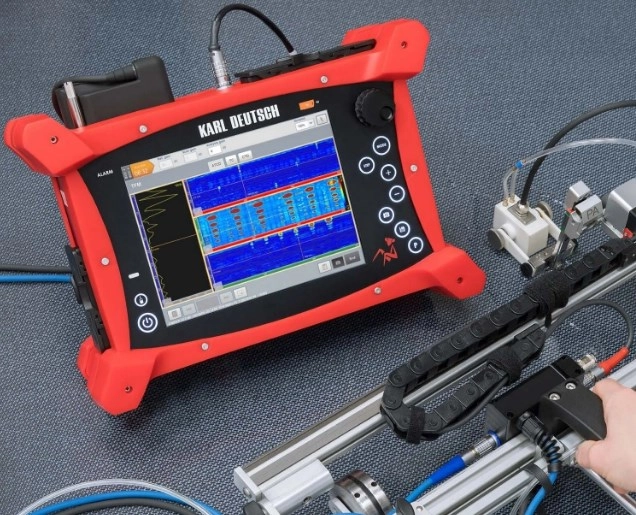

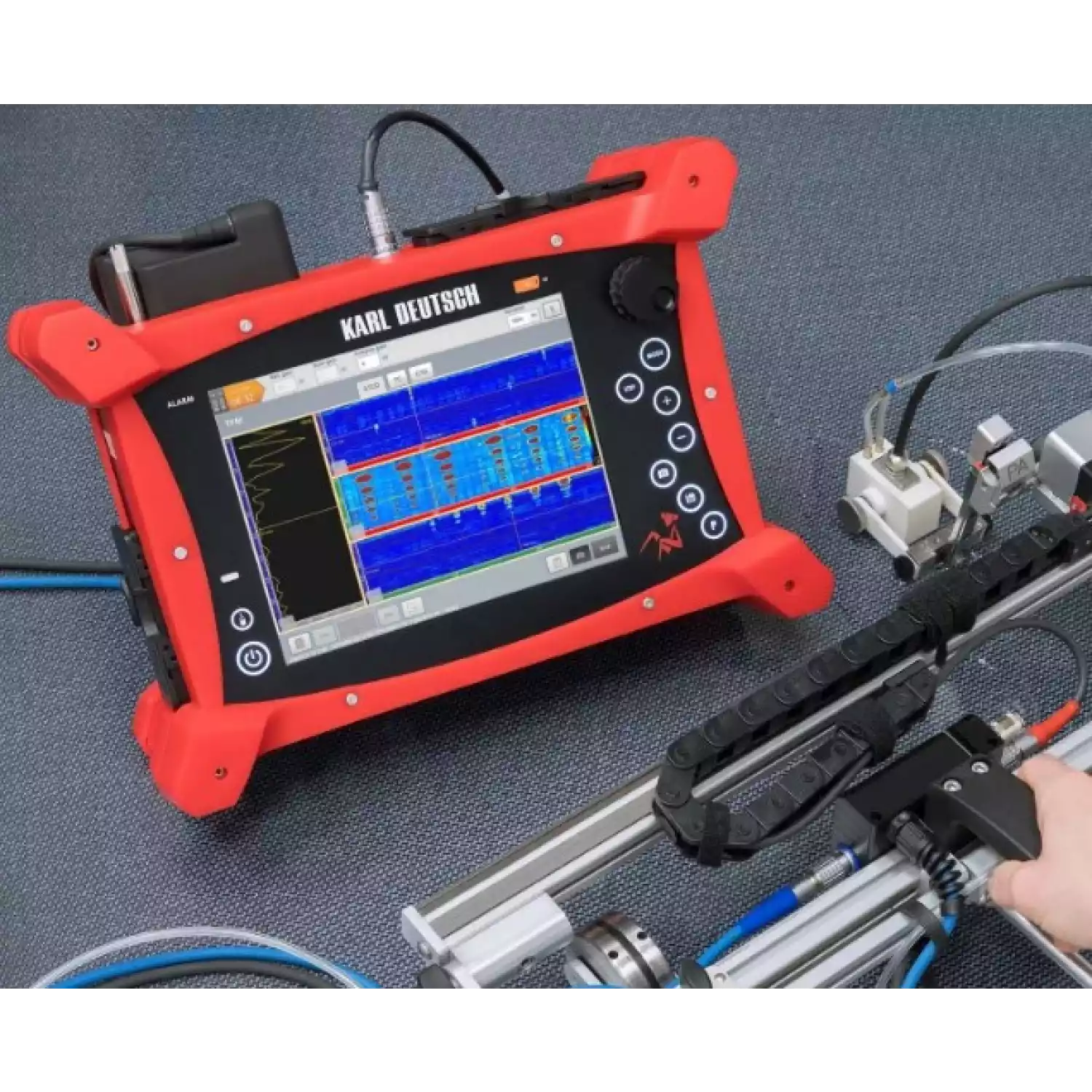

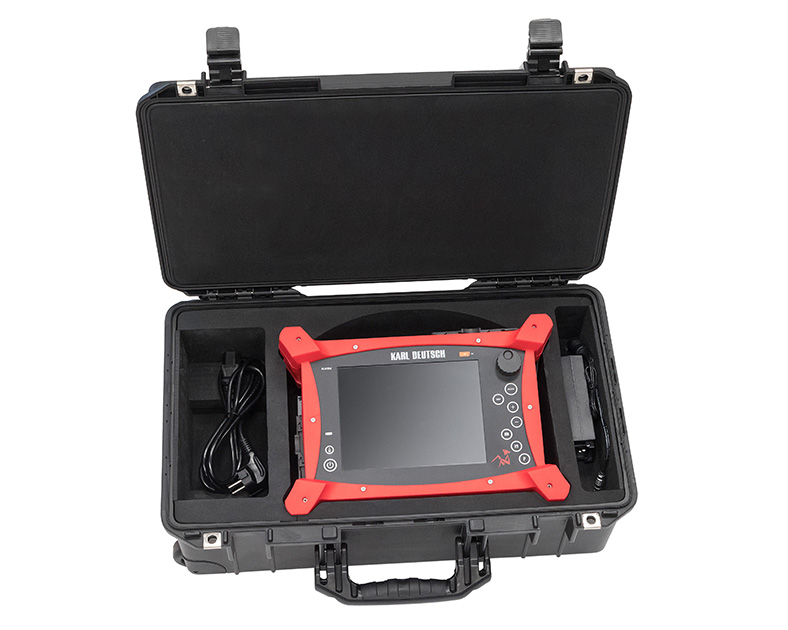

Многоканальный УЗК дефектоскоп Mantis предназначен для обнаружения местоположения и определения размеров дефектов при диагностике сварных соединений, структуры материалов (однородность, сплошность) или изделий (полуфабрикатов и готовой продукции). Апертура 16:64 PR и два УЗ канала позволяют использовать множество возможностей контроля.
Усиленный компактный корпус прибора позволяет использовать его в полевых условиях. Вес прибора (с 1 батареей) составляет 3,7 кг, его габариты при этом 311 × 220 × 68 мм, что обеспечивает легкость транспортировки и удобство эксплуатации. Замену батареи можно произвести прямо в процессе эксплуатации дефектоскопа. Средняя длительность работы в автономном режиме составляет более 4 часов.
Для повышения эффективности работы дефектоскопа Mantis в нем реализованы возможности передачи данных Ethernet, Wi-Fi, USB подключений. Имеются разъемы USB 2.0 и USB 3.0, IPEX разъем, HDMI разъем и вход энкодера от 2 до 3 осей.
Большой объем встроенной памяти (256 ГБ) позволяет хранить на устройстве достаточное количество файлов, это делает работу оператора значительно удобнее. В случае необходимости память можно увеличить до 1 ТБ.
Диапазон рабочих температур УЗ дефектоскопа находится в интервале от -10 ºС до +45 ºС.
Важной характеристикой является высокая производительность УЗК прибора Mantis благодаря мощному процессору обработки данных. Данная модель позволяет использовать до 64 каналов, высокое качество сигнала и метод TFM для наиболее эффективного выявления дефектов.
Существенным преимуществом при работе с прибором является наглядность полученных результатов исследования (A-, B-, C-, D-сканы, виды сверху и сбоку, 3D-изображение на дисплее и пр.).
Получите бесплатную консультацию, чтоб определиться с моделью и комплектацией необходимого вам оборудования.
|
Методы контроля
|
TOFD метод, TFM, Классический |
|
Дополнительные функции
|
АРК (DAC), ВРЧ |
|
Габариты (Д х Ш х В)
|
311 х 220 х 86 мм |
|
Масса
|
3,7 кг |
|
Питание
|
15 В, 6А |
|
Тип батареи
|
Li-Ion, 94 Ач |
|
Время работы
|
> 4 часов |
|
Горячая замены батареи
|
Возможно |
|
Разрешение экрана
|
1024 х 768 точек |
|
Память
|
256 Гб, с возможностью расширения до 1 Тб |
|

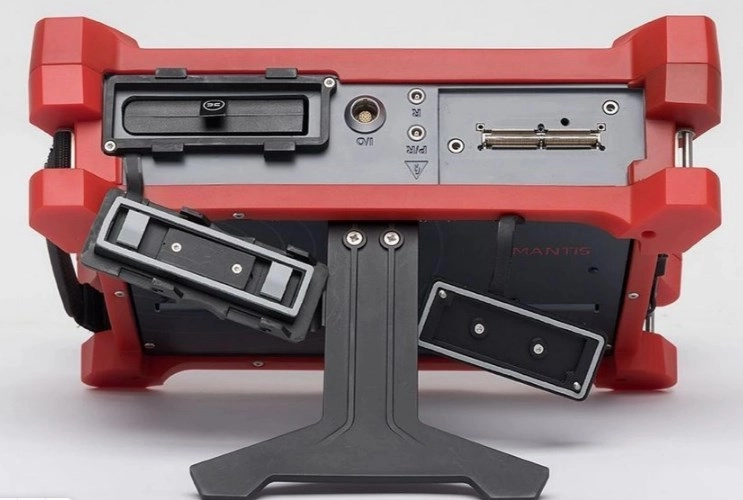

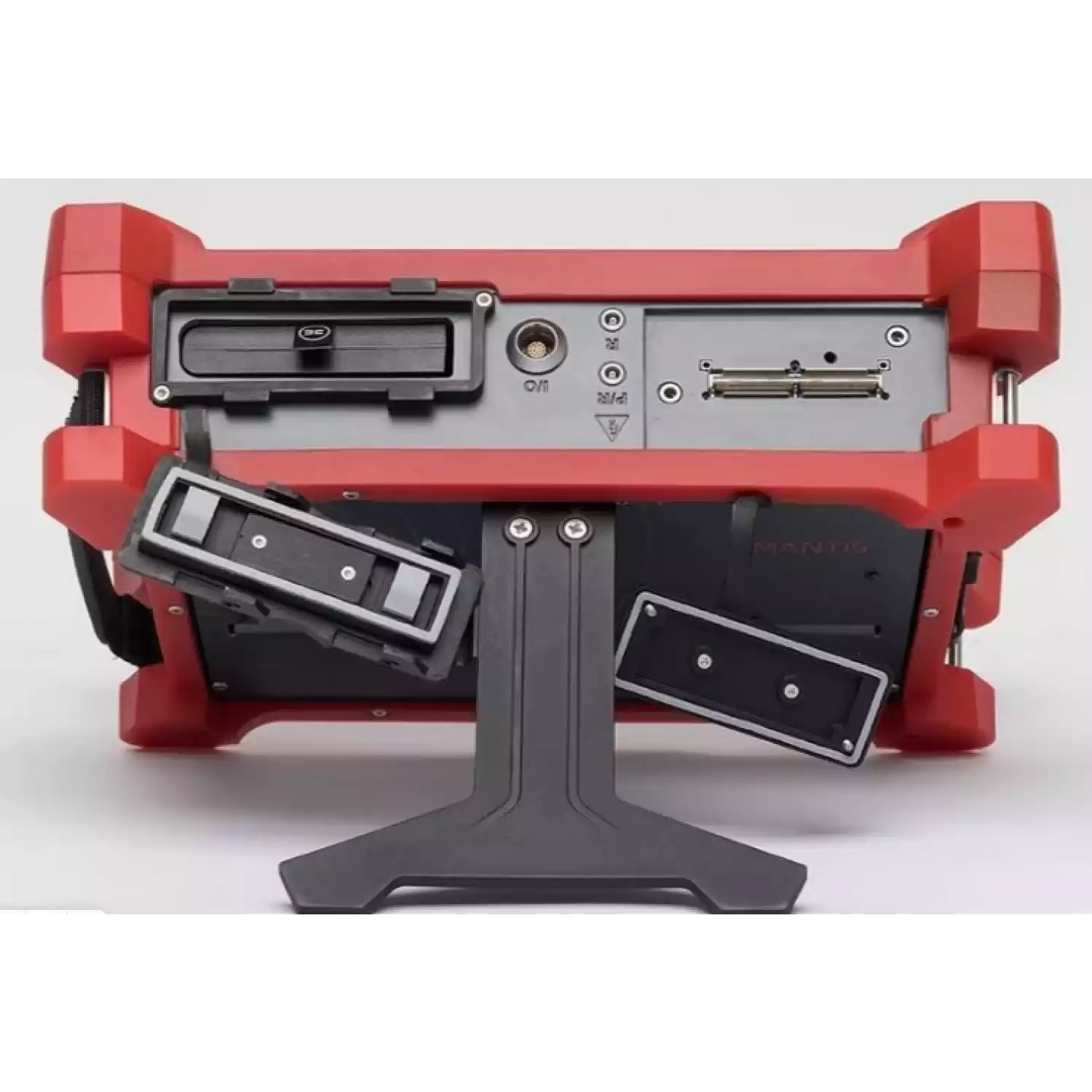

Разъемы
|
|
|
1 IPEX разъем для ФАР – Разветвитель совместим
|
2LEMO 00 разъема для (1PR - 1R) |
|
Вход энкодера: от 2 до 3 осей
|
1 внешний сигнал |
|

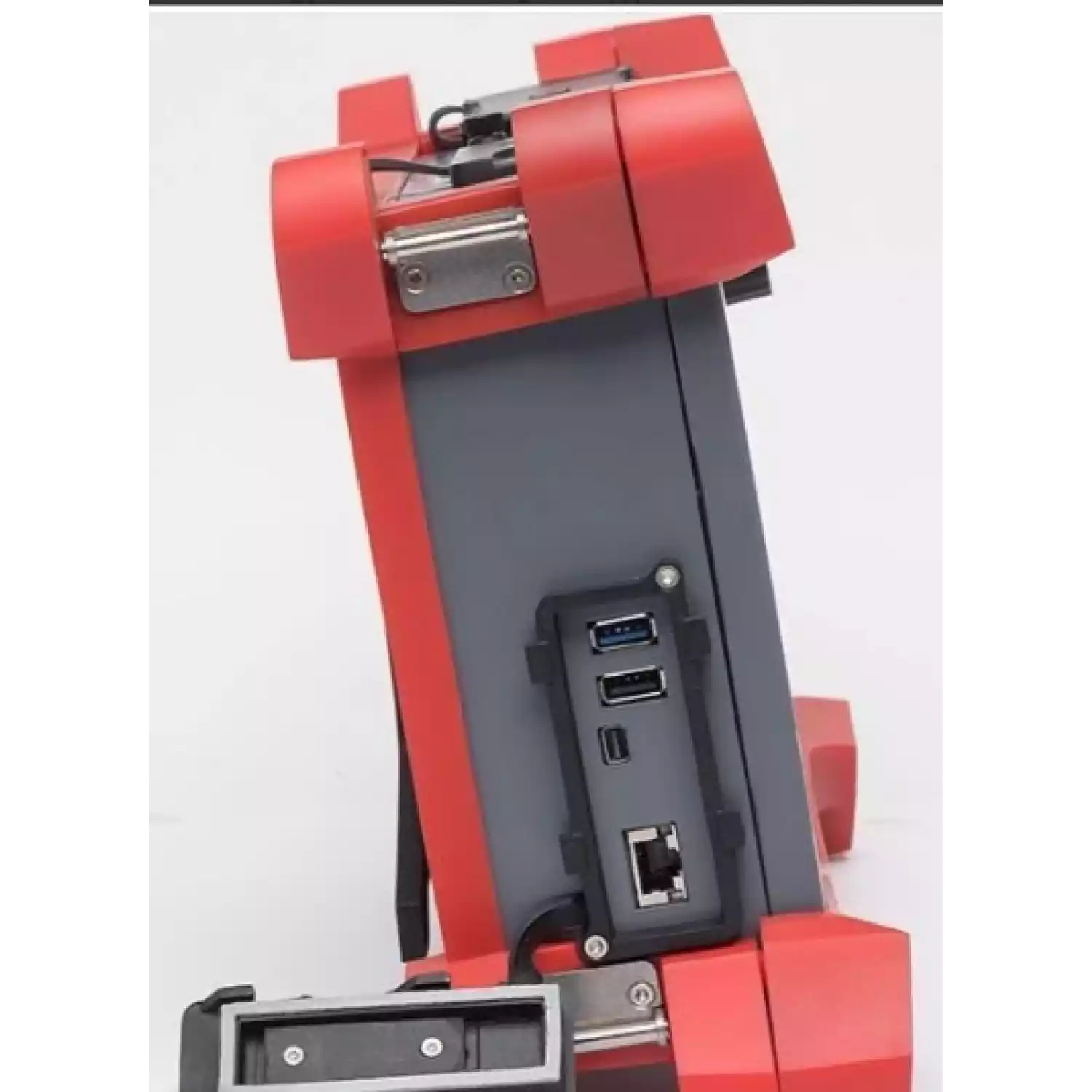

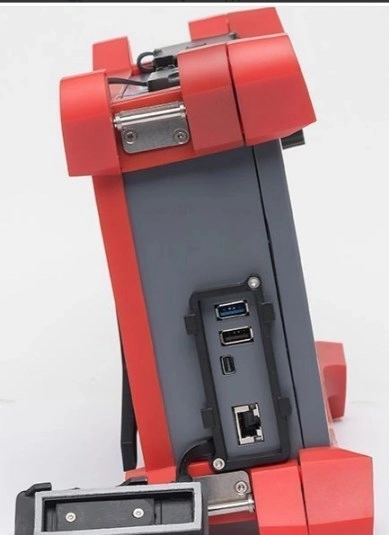

1 USB 2.0 + 1 USB 3.0 1
|
Дист. управ. и передача данных через Ethernet и Wifi |
|
1 HDMI разъем
|
2 программируемый I/O |
|
Рабочая среда
|
|
|
Степень защиты
|
IP65 |
|
Диапазон рабочих температур, °C
|
−10...+45 |
|
Диапазон температур хранения, °C
|
−10...+60 |
|
Испытание на падение
|
Согласно MIL STD-810G |
|
Фазированные решетки
|
|
|
Максимальная активная апертура
|
До 16 каналов |
|
Сканирование
|
Линейное, секторное, комбинированное, законы CIVA |
|
Метод фокусировки
|
Глубина по вертикали, траектория звука, проекция |
|
Общее количество каналов
|
64 |
|
До 6 датчиков/до 8 групп/до 2048 законов фокусировки
|
Калькуляция законов фокусировки (пластины, трубы, сварные швы и т.д.) |
|
Оцифровка
|
|
|
Оцифровка/сумма 16 каналов
|
16 битное разрешение |
|
FIR фильтры
|
Maкс.частота дискретизации 100 МГц |
|
Усред.в реал. времени x32
|
FMC A-scan – макс.16 000 образов |
|
Выпрямленный, RF, оболочка
|
PA A-scan – макс.65 000 образов |
|
Режим TFM
|
|
|
Преобразование каналов от 16 до 64
|
Максимальное количество точек изображения TFM: до 1 Mpi (постобработка) |
|
Максимальная частота обновления
|
До 80 кадров в секунду |
|
Траектория звука
|
Прямой (L или S), непрямой и конвертированный режимы |
|
Отображение сигнала
|
A-Scan, B-Scan, C-Scan, D-Scan, эходинамика, вид сверху, вид сбоку, 3D-вид |
|
Генератор
|
|
|
ФР каналы
|
Прямоугольный и отрицательный импульс |
|
|
Напряжение от 12 до 90 В (1 В шаг) |
|
|
Ширина импульса от 35 до 1250 нс |
|
|
Время отклика <6 нc |
|
TOFD каналы
|
Прямоугольный и отрицательный импульс |
|
|
Напряжение от 12 В до 200 В (1 В шаг) |
|
|
Ширина импульса от 35 до 1250 нс |
|
|
Время отклика <5 нc |
|
Приемник
|
|
|
ФР каналы
|
Входное сопротивление 50 Ом |
|
|
Частотный диапазон 0,4–20 МГц |
|
|
Макс. входной сигнал 2 Vpp |
|
|
Усиление до 120 дБ (0,1 дБ шаг) |
|
TOFD каналы
|
Входное сопротивление 50 Ом |
|
|
Частотный диапазон 0,6–25 МГц |
|
|
Макс. входной сигнал 2 Vpp |
|
|
Усиление до 120 дБ (0,1 дБ шаг) |
|
Получение данных
|
|
|
Получение потока данных
|
Max. поток данных 150 Мб/сек |
|
A-Скан/запись данных
|
Размер данных файлов : ограничение SSD-диска |
|
FMC запись
|
Индикация потери данных |
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

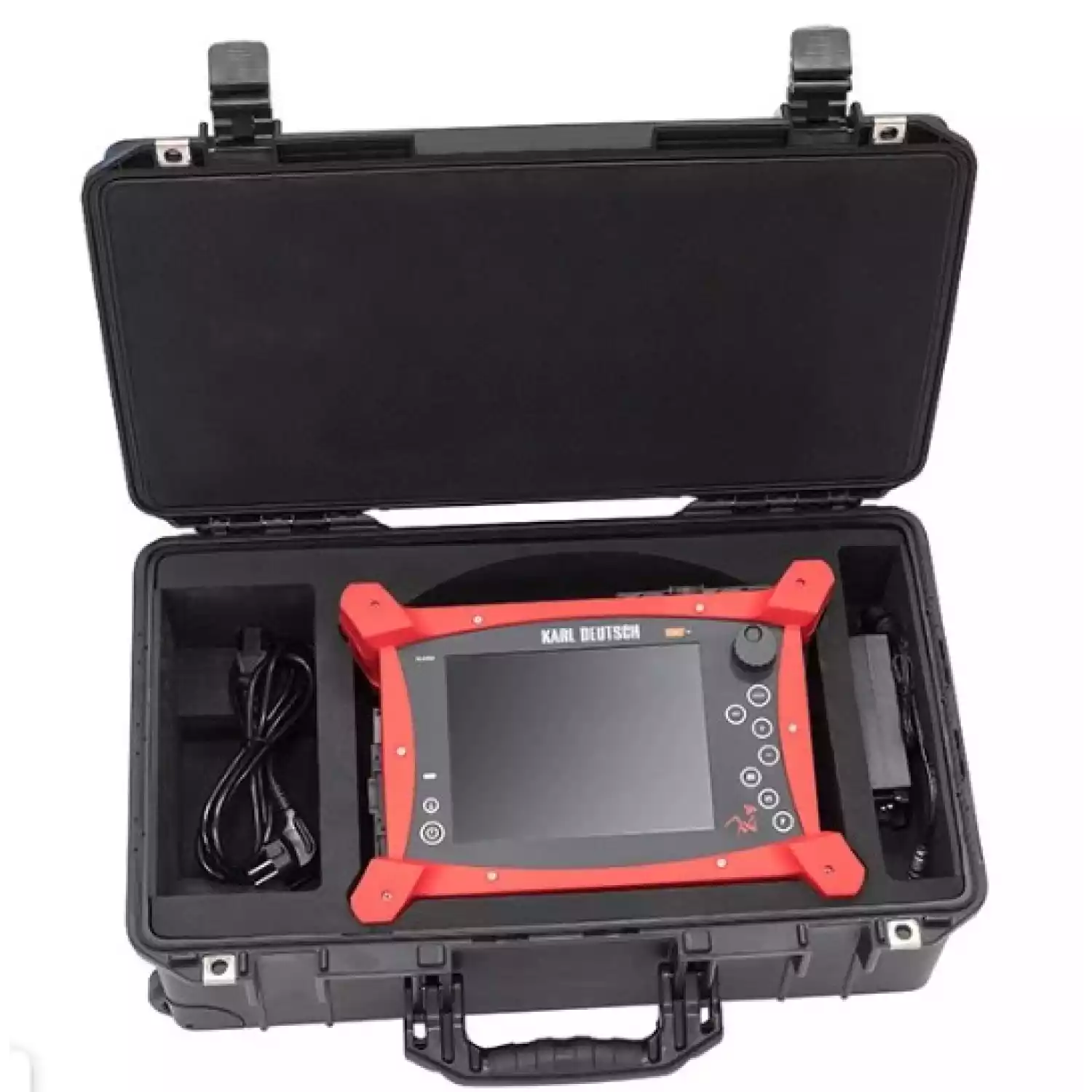

Вместе с продукцией вы получаете:
