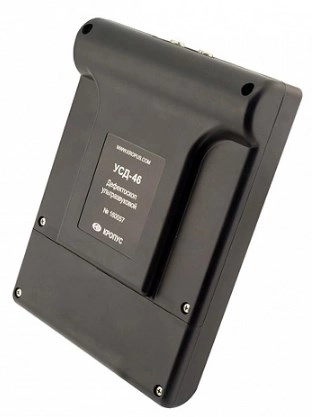

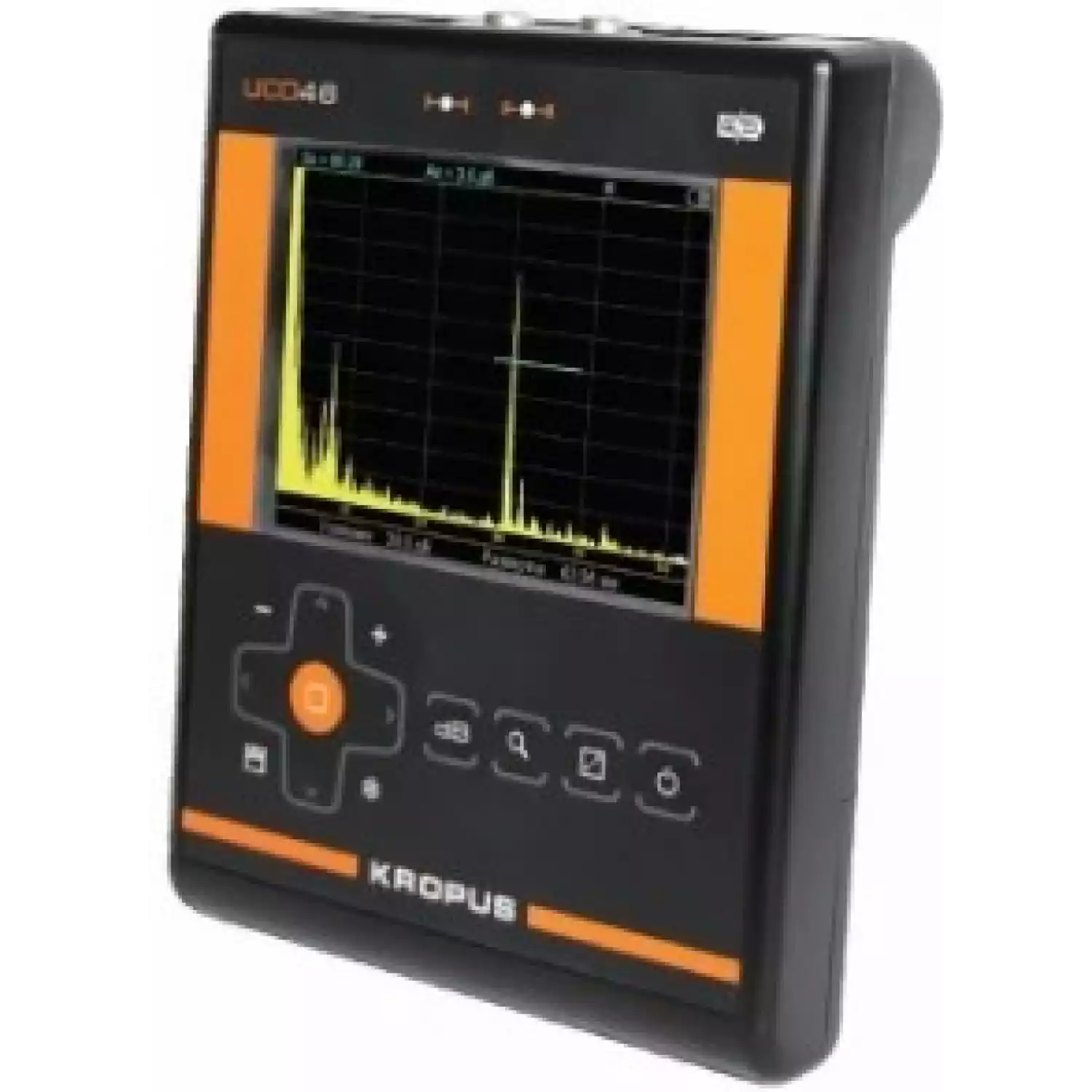

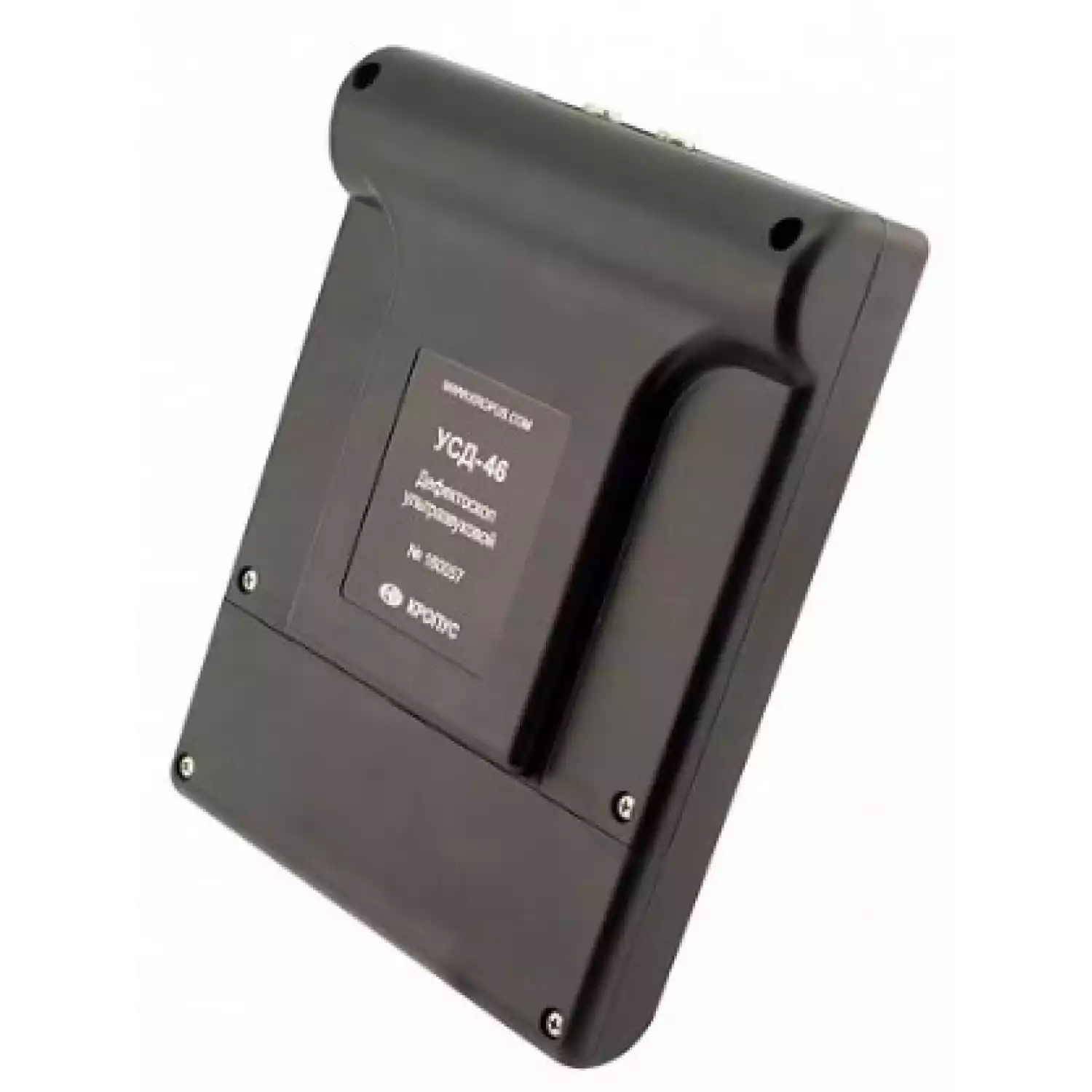

Ультразвуковой дефектоскоп УСД-46

Выявление проблем в металлических конструкциях является прямой задачей для ультразвукового дефектоскопа УСД-46. Он позволяет тщательно регулировать уровень усиления в пределах 110 децибел, делая это с точностью до 0.5, 1, 2 или 6 дБ. Также аппарат обладает способностью устанавливать толщину элементов с высокой точностью, ошибаясь всего на 0.01 единицы.

Этот аппарат сохранил любимые пользователями опции прошлой модели УД2В-П

• Замер амплитуды и точного местоположения пика сигнала одновременно;
• Измерение дистанции в направлении луча и точки, где обнаруживается дефект, при определенном угле проникновения датчика;
• Функция фиксации пиковой огибающей сигнала в диапазоне осмотра;
• Обширная вместимость памяти устройства для хранения настроек дефектоскопа и данных ультразвукового осмотра;
• Возможности для организации и поддержки нескольких баз данных отчётов об ультразвуковом контроле на компьютере с применением инструментов для создания отчётов любого формата;
• Опция подсоединения одного из семи интегрированных контуров подстройки и гарантия идеального взаимодействия с разными ультразвуковыми преобразователями.

Инновационная техника, внедренная в ультразвуковой дефектоскоп УСД-46, основана на записи контура пиковой точки сигнала, что обеспечивает создание контура, запоминая лишь по единственной отметке на каждом зондирующем пульсе - местоположение и величину наибольшей амплитуды эхо-сигнала в зоне осмотра.

Такой метод позволяет, скажем, наглядно визуализировать траекторию пика ультразвукового сигнала при поперечном обследовании дефекта в сварном шве и судить о его предполагаемой длине, также упрощая процесс фиксации координат источника отражения в моменты максимальной амплитуды отраженного сигнала.

Подход к фиксации пиков эхо-излучения

• Система УСД-46 внедрила уникальный метод фиксирования пиков эхо-сигнала, который существенно упрощает процесс. Этот подход предусматривает сохранение информации всего лишь о самой высокой точке амплитуды каждого посылаемого импульса в области мониторинга, фиксируя её местоположение и величину.
• Применение этой технологии позволяет нам, к примеру, изобразить на графике траекторию перемещения вершины ультразвуковой волны при трансверсальном исследовании дефектов сварного шва, что помогает нам оценить ориентировочные размеры несоответствия. Кроме того, при помощи этого алгоритма можно точно определить расположение дефекта на момент появления эхо-сигнала с наибольшей амплитудой.

Функция стоп-кадра

• Оснащенный технологией фиксации изображения на экране, данный дефектоскоп облегчает процесс контроля для оператора.
• Аппарат УСД-46 производит оцифровку данных не просто в соответствии с разрешением экрана, а с высочайшей точностью, которая возможна в установленных пределах частот. Это дает возможность специалисту точно выделить интересующий сигнал, «зафиксировать» его используя функцию стоп-кадра, затем спокойно выполнять разные действия: настраивать развертку, устанавливать задержки, масштабировать сигнал в определенной зоне, менять параметры зон контроля, обращаться с функцией отсечения, а также сохранять полученный результат.

Фиксация исходных данных

• Любой отчёт об ультразвуковом исследовании включает в себя запись А-сигнала, контур максимального значения, цифровое отображение измеряемого результата, а также определённые настройки аппарата, такие как дата, точное время и наименование результата, которое вносится через клавиатуру устройства.
• Вы всегда можете просмотреть и изменить названия результатов непосредственно на ультразвуковом дефектоскопе или используя специализированное ПО на вашем ПК. Это программное решение упрощает процедуру обработки данных ультразвуковой диагностики и позволяет классифицировать их по различным категориям, укладывая в отдельные архивы отчётов.
• Помимо этого, программный комплекс оборудован опцией конструирования отчётов ультразвуковой дефектоскопии, которая предоставляет возможность самостоятельного оформления печатных форм различных типов отчётов, подстраивая их под специфические запросы каждого пользователя.

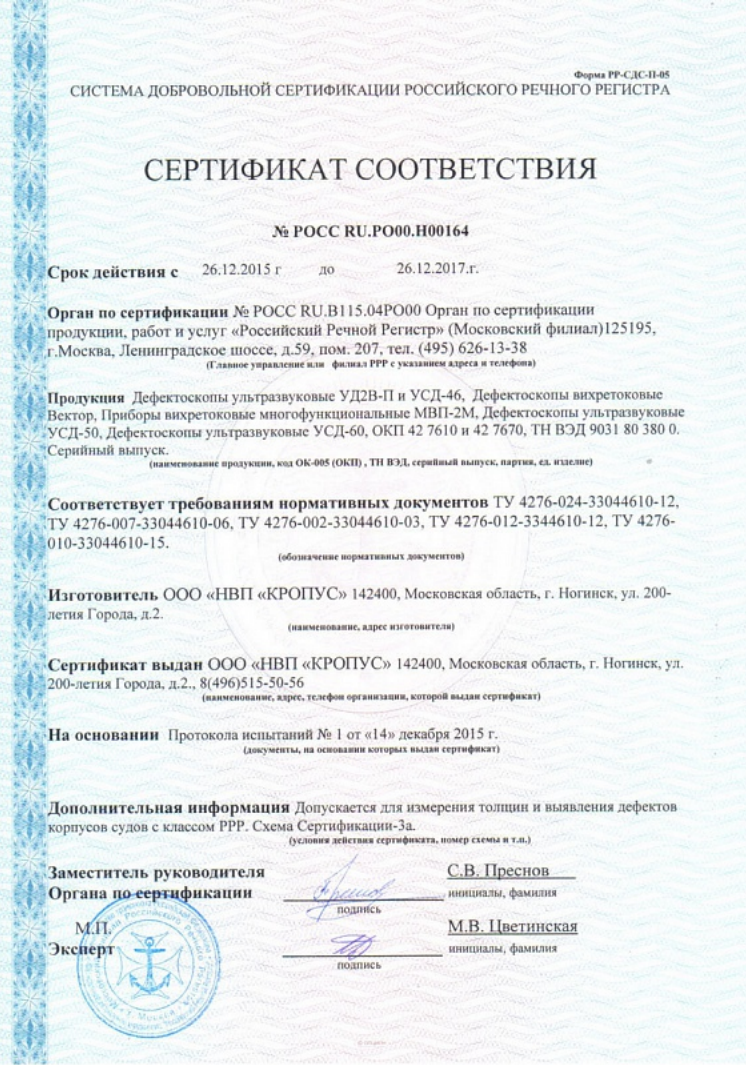

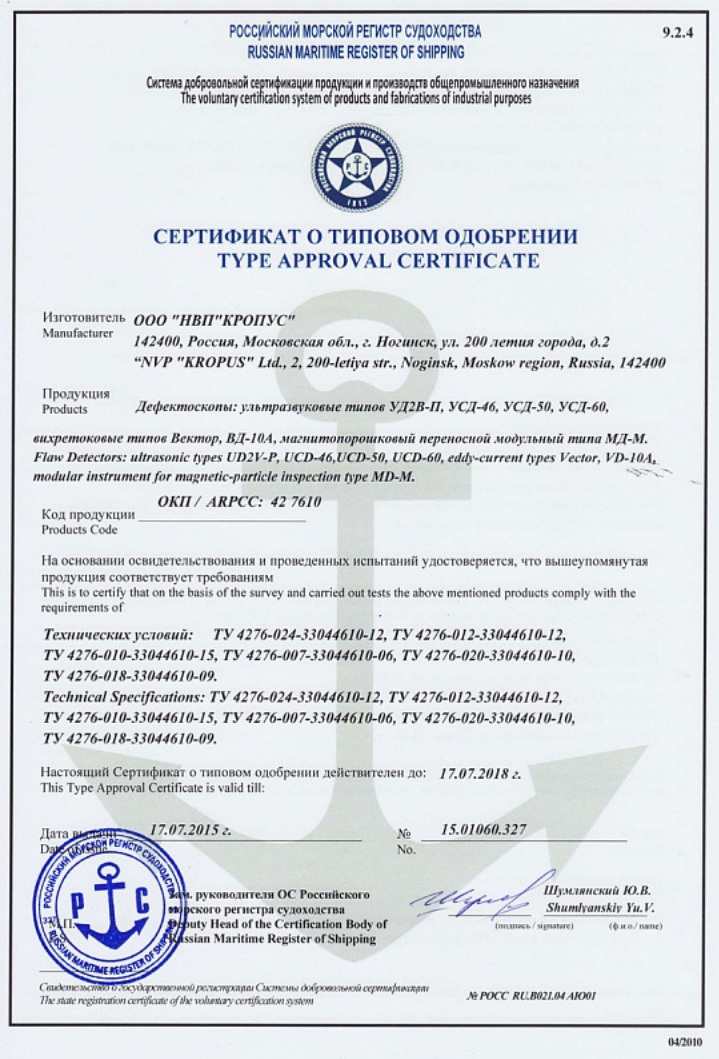

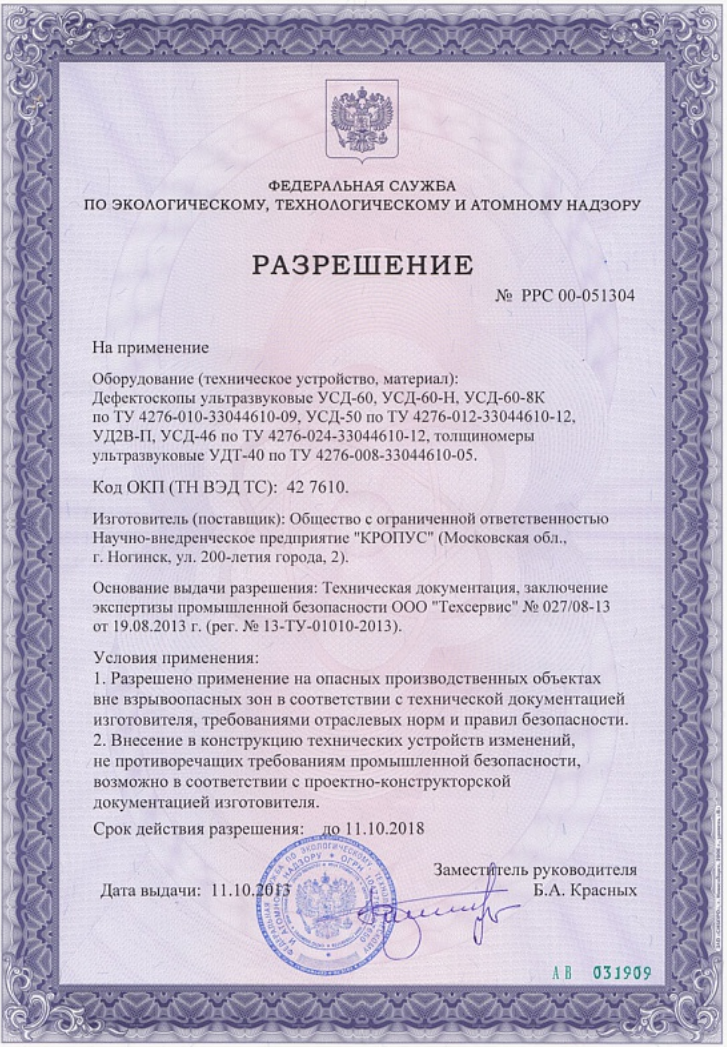

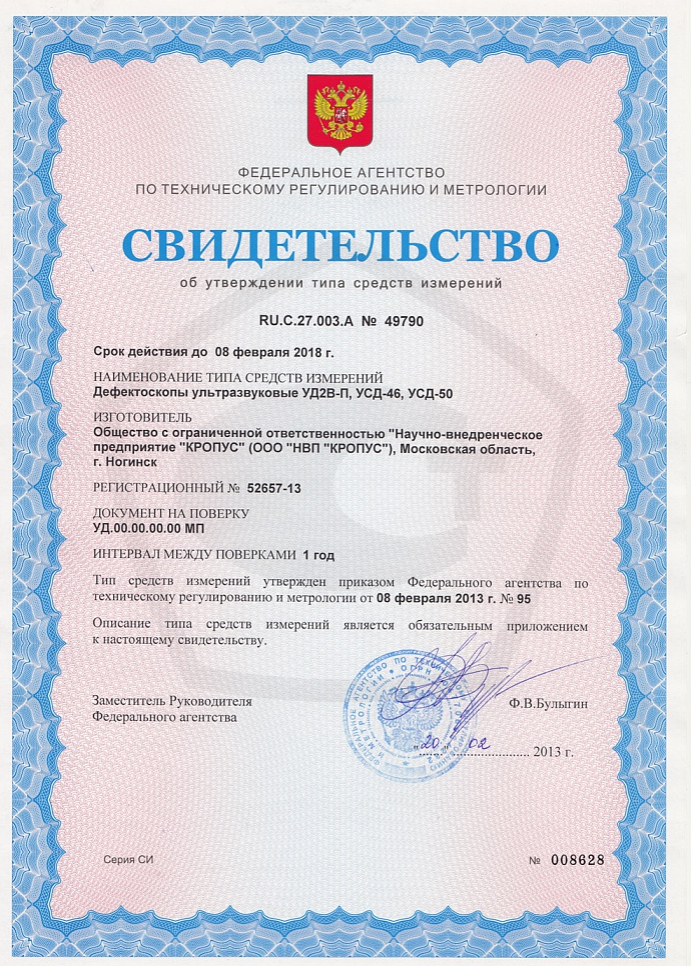

Данный дефектоскоп успешно прошел сертификацию по требованиям России и зарегистрирован в государственном реестре средств измерений.

Особенности

• Самонастраивание при помощи контрольных эталонов СО-3 и V-2, как и их сопоставимых аналогов;

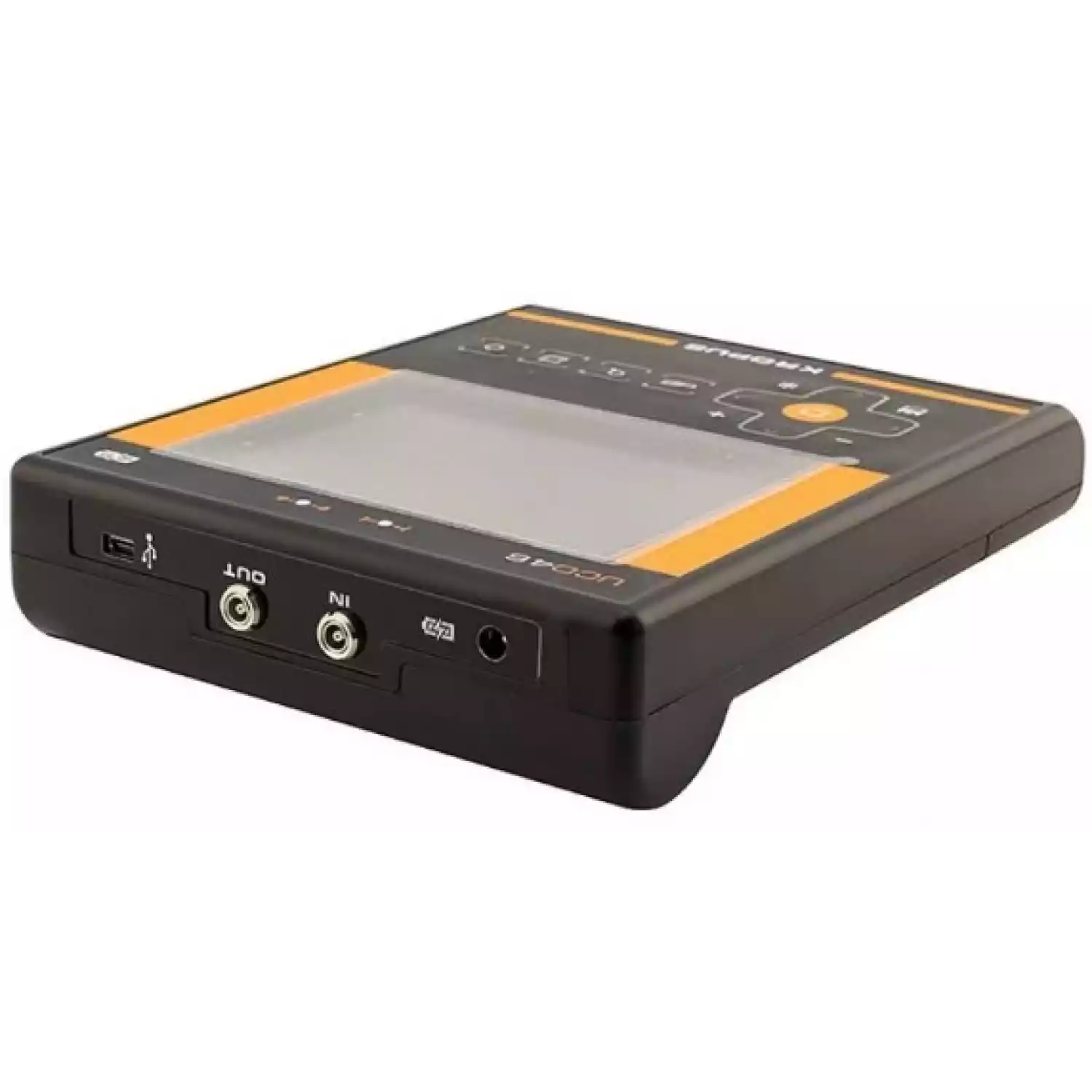

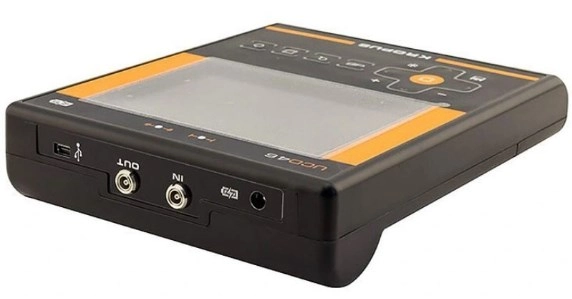

• Интегрированный порт USB;
• Выполнение измерений толщины либо на основе одиночного импульса, либо фиксация расстояния между двумя импульсами;
• Репертуар каталогизированных датчиков с возможностью мгновенного доступа к всем критичным установкам одним щелчком;
• Эксплуатация прибора в режиме на весь экран.

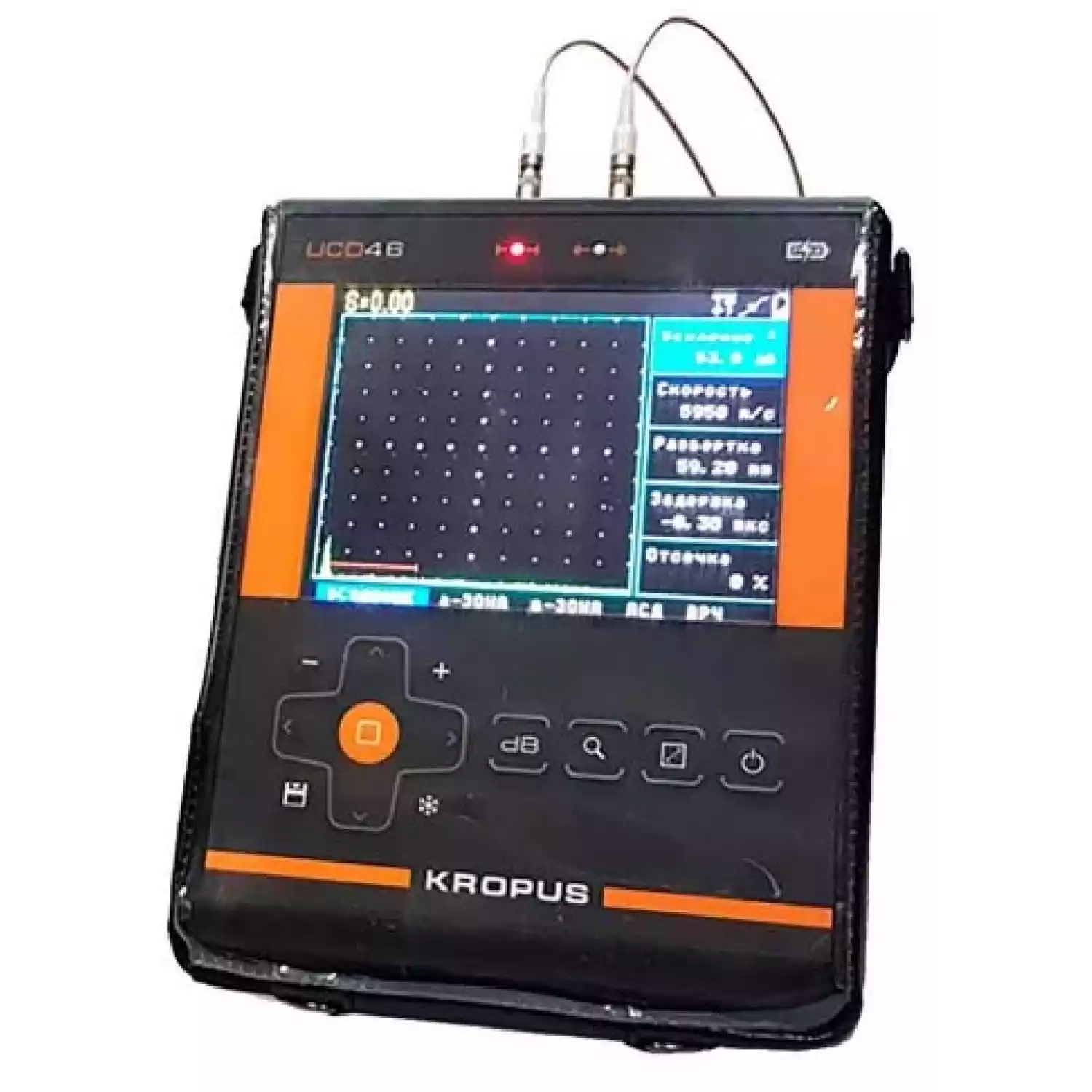

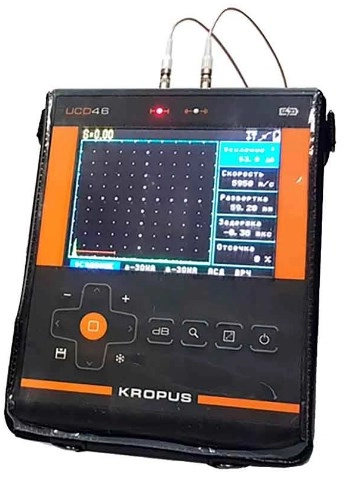

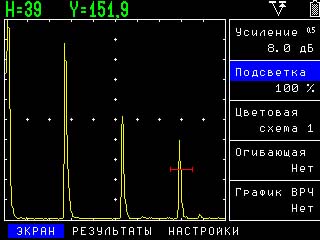

Яркий и четкий TFT-дисплей

• в котором 320 на 240 пикселей создают изображение. Картинка остаётся качественной и наглядной независимо от того, с какой стороны вы на неё смотрите. Экран предлагает три разные цветовые палитры на выбор, обеспечивая комфортное использование даже под яркими лучами солнца.

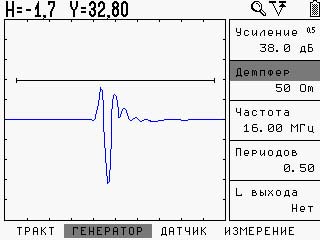

Вид импульсов

• Эффективный источник импульсных сигналов в сочетании с превосходной детализацией приемного устройства.

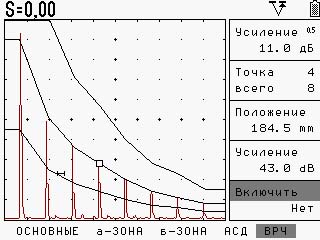

Функция ВРЧ

• Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс

• Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.

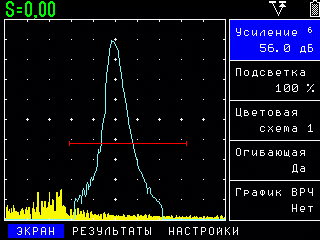

Пример огибающей

• Функция огибающей максимума сигнала

Комплектация

• Дефектоскоп УСД-46;
• Блок питания 220В/9В;
• Кабели СР50-Lemo00 2 шт.;
• Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65);
• Кабель RS232 для подключения УСД-46 к ПК;
• Программное обеспечение для ПК;
• Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке;

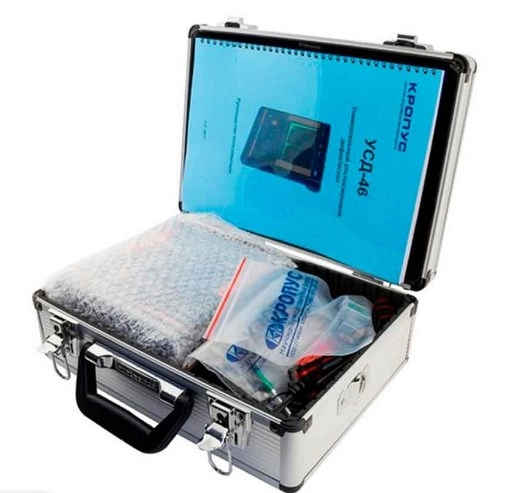

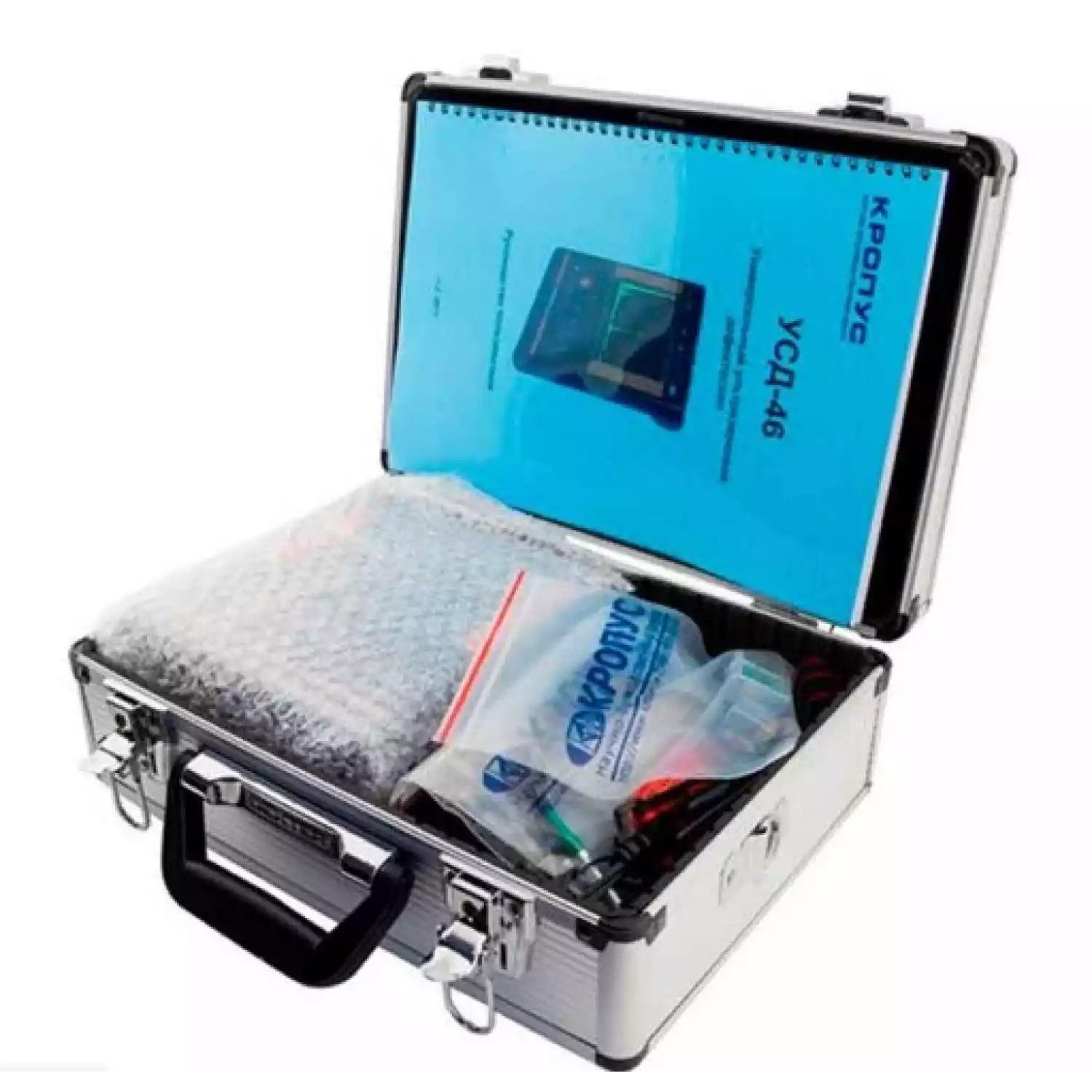

• Кейс для переноски.
