Ультразвуковой дефектоскоп Epoch XT

Ультразвуковой дефектоскоп Epoch XT

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Olympus NDT / Panametrics NDT, США

Серия: Epoch

Модель: Epoch XT

Описание: Высокочастотный ультразвуковой прибор для поиска дефектов в металле и в других однородных материалов

Гарантия на ультразвуковой дефектоскоп Epoch XT: 1 год.

Назначение ультразвукового дефектоскопа Epoch XT

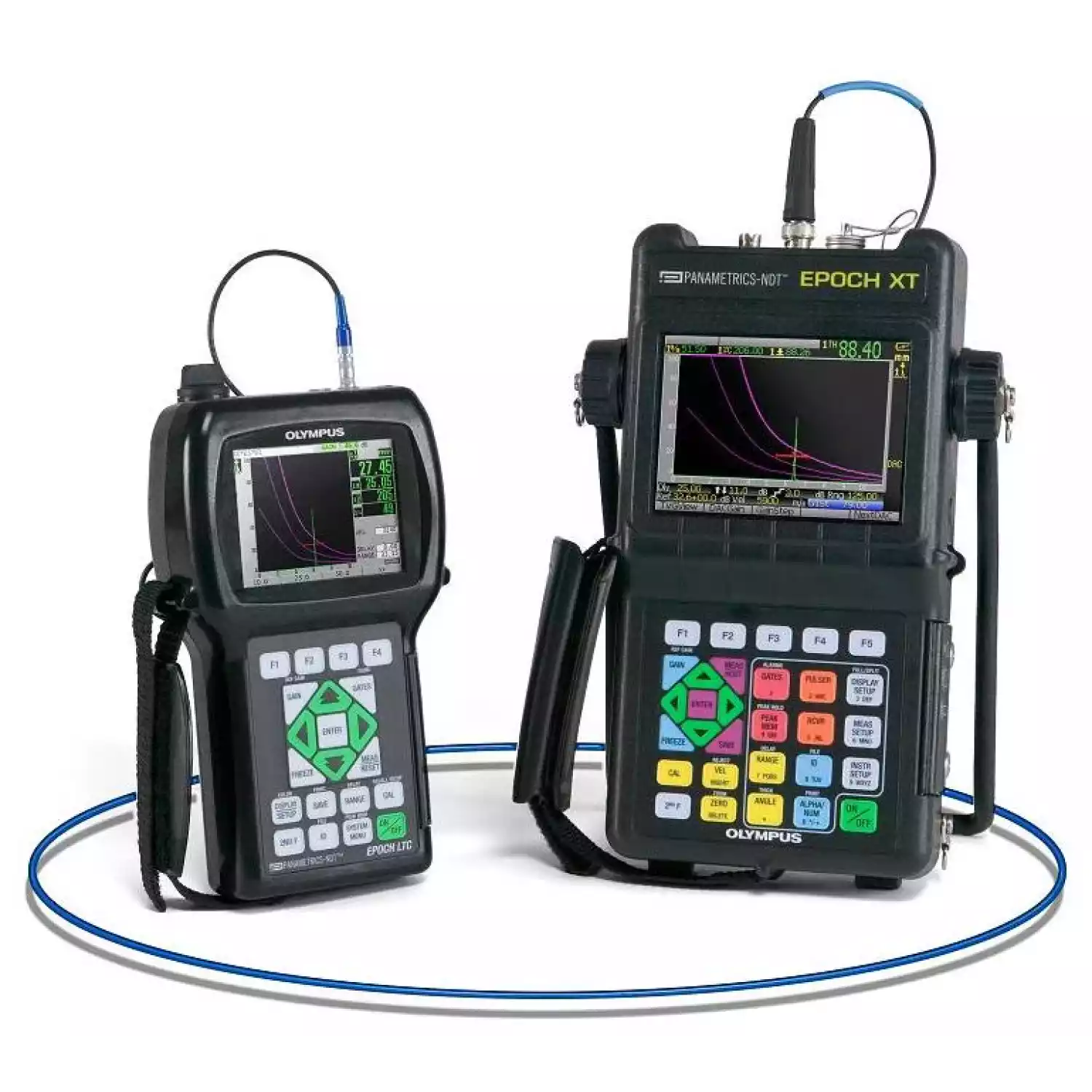

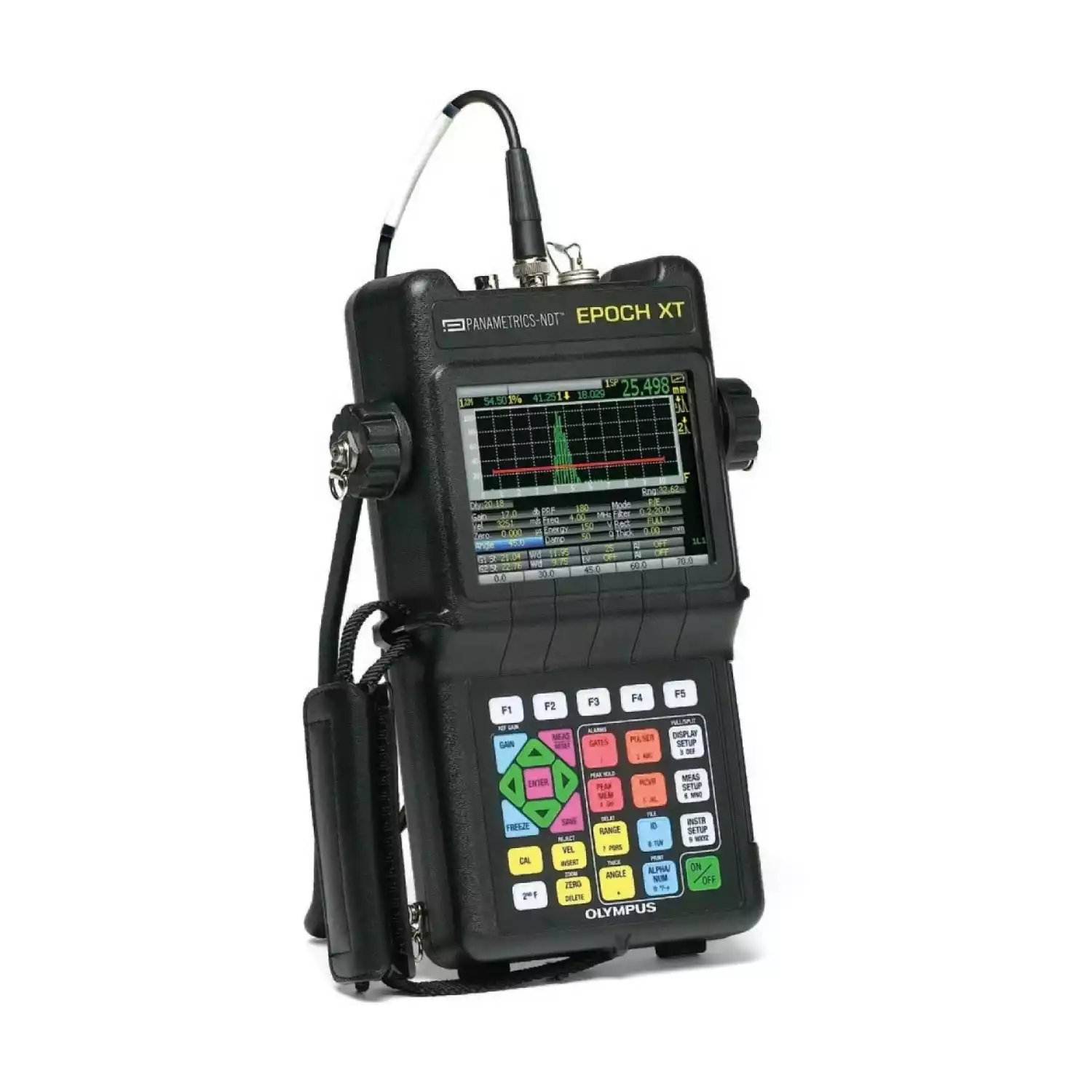

EPOCH XT - Новый ультразвуковой портативный дефектоскоп торговой марки Panametrics-NDT, фирмы OLYMPUS-NDT. Дефектоскоп EpochXT специально разработан для использования в особо сложных производственных условиях. Степень защиты IP67 означает, что прибор полностью защищен от попадания пыли, грязи и воды и может быть погружен в воду на глубину до 1 метра без ущерба работоспособности. Применяется для дефектоскопии различных материалов, объектов, сварных швов и измерения толщины ультразвуковым методом в очень сложных, влажных условиях таких как морские бурильные платформы, танки и корпуса судов а также в очень запыленных и загрязненных средах. Кроме этого ультразвуковой дефектоскоп EPOCH XT может использовать различные типы аккумуляторов от литий ионных и NIMH продолжительного действия до обычных щелочных с дистанционным креплением.

Дефектоскоп Epoch XT оснащен цветным жидкокристаллическим дисплеем с разрешением QVGA, возможностью представления информации в полном и полиэкранном виде, частота развертки 60 Гц. Прибор оснащен двумя высокоскоростными USB портами, один из которых предназначен для соединения с периферийными устройствами, такими как принтеры и клиентский порт для связи с ПК и работой с интерфейсной программой GageView Pro. Внутренний регистратор данных позволяет сохранять данные измерений.

Ультразвуковой дефектоскоп EPOCH XT обладает самыми современными возможностями, включая регулируемый генератор прямоугольных импульсов, узкополосные и широкополосные фильтры, усиление от 0 до 110 Дб. Отображение радиочастотного сигнала, разрешение до 0,01мм и два строба с программируемой сигнализацией, емкий внутренний регистратор данных. Кроме того, функциональность дефектоскопа может быть расширена рядом опциональных функций таких как: усовершенствованную функцию ВРЧ, функцию построения АРД диаграмм, функцию коррекции криволинейной поверхности, интерфейсная программа GageView Pro.

Дефектоскоп EPOCH XT имеет новую простую в использовании буквенно-цифровую клавиатуру с логической организаций, соответствующей функциям прибора.
Обеспечивается непосредственный доступ к функциям прибора

• Пять функциональных клавиш для предварительно устанавливаемых значений
• Навигация ко всем функциям посредством одной клавиши (клавиши ENTER)
• Непосредственный ввод буквенно-цифровых знаков
• Новая функция DISPLAY DELAY
• Новая клавиша MEASURE/RESET для возврата от различных меню настройки прибора к воспроизведению результатов выполняемых измерений.

Ультразвуковой дефектоскоп EPOCH XT имеет также усовершенствованный графический интерфейс пользователя GUI (Graphical User Interface), который уже знаком пользователям приборов EPOCH, однако отличается некоторыми важными особенностями:

• Наличие полиэкранных и полноэкранного видов
• Логическая функциональная организация для обеспечения большей наглядности воспроизведения
• Наличие 4 приспосабливаемых под потребности клиента измерительных окон
• Наличие нескольких цветовых схем для обеспечения оптимальной видимости при различных условиях освещения.

В ультразвуковом дефектоскопе EPOCH XT предусмотрено множество стандартных функций измерений, включая настраиваемый меандр, выбор узкополосных и широкополосных цифровых фильтров, настройку коэффициента усиления в диапазоне от 0 до 110 дБ, функции удержания и запоминания пика, изменение частоты повторения импульсов, разрешение измерений с шагом в 0,01 мм и два строба с настраиваемыми сигнальными режимами. Прибор реализует также стандартные и расширенные опции программного обеспечения: Динамические кривые DAC/ВРЧ (Коррекция Амплитуда-Расстояние/ Временная Регулировка Чувствительности), встроенная опция АРД-диаграмм, Коррекция Кривизны Поверхности и интерфейсная программа GageViewPro.

Отличительные особенности ультразвукового дефектоскопа Epoch XT:

•   Стандартный меандр с технологией PerfectSquare™ позволяет производить настройку ширины импульсов

•   Стандартные цифровые фильтры приемника: широкополосный, несколько узкополосных и режим пропускания верхних частот.

•   Пять окон отображения измерений, которые полностью настраиваются оператором. Выбор любого из измерений по Стробу 1 или Стробу 2 для каждого окна отображения данных.

•   Разрешение измерений амплитуды 0,25% полной высоты дисплея

•   Измерения амплитуды от 0% до 110% полной высоты дисплея.

•   Режимы измерений по стробу: Пик, Кромка (Фронт) и НОВЫЙ режим по Первому Пику, для измерения толщин

•   Частота измерений в диапазоне от 10 Гц до 1000 Гц с шагом в 10 Гц

•   Функции PeakMem и PeakHold для всех режимов представления волны, включая RF (радиочастотный) режим.

•   Новые режимы отображения координатной оси:

- Стандарт 1-10

- Путь УЗ

- Отрезки УЗ пути для контроля наклонным датчиком

- На выбор 100% или 110% вертикальной оси

•   Индикация шага и режима измерений для каждого строба

•   Индикация срабатывания сигнализации для каждого строба

Различные типы батарей

В ультразвуковом дефектоскопе EPOCH XT возможно использование различных источников питания. Длительность работы зависит от яркости дисплея и типа источника питания.

•   Внутренние, перезаряжаемые: никель-металлогидридные, литий-ионные или щелочные батареи

•   Опциональное внешнее зарядное устройство “smart”

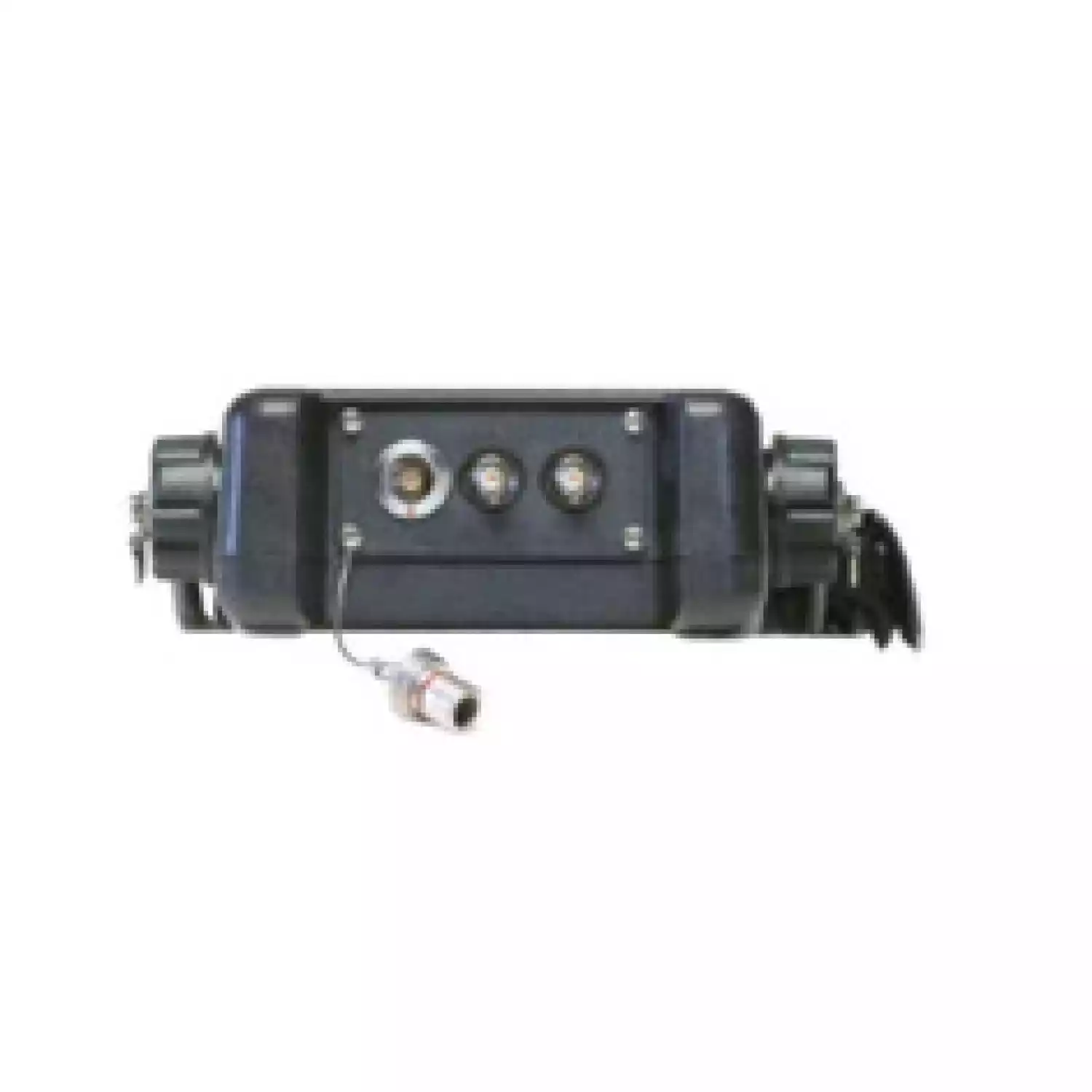

Два USB порта

•   Клиентский USB Порт для скоростной передачи данных на компьютер

•   USB Хост Порт для работы с USB принтерами напрямую, а также сохранение данных на USB носителях

Дополнительный аппаратный порт вход/выход

•   Опциональный 16 штырьковый аппаратный порт Вход/Выход

- Выход сигнализации

- Вход/Выход синхронизатора

•    16 штырьковый кабель Вход/Выход

- PN: EPXT-C-16HW-6 (6 футов)

- PN: EPXT-C-16HW-20 (20 футов)

Ультразвуковой дефектоскоп EPOCH XT соответствует требованиям стандарта IP67. Прибор может использоваться в различных тяжелых условиях - от береговых зон до пустынь.

•   Герметичен в соответствии со стандартом IP67

•   Широкий диапазон рабочих температур:

- Литий-ионные: от -10° до 50°C;

-   Никель-металлогидридные:   от 0°   до 50°C;

- Щелочные: от -10° до 50°C;

- Температура перезарядки: от 0 до 40°C.

•   Двухстороннее крепление ручного ремня

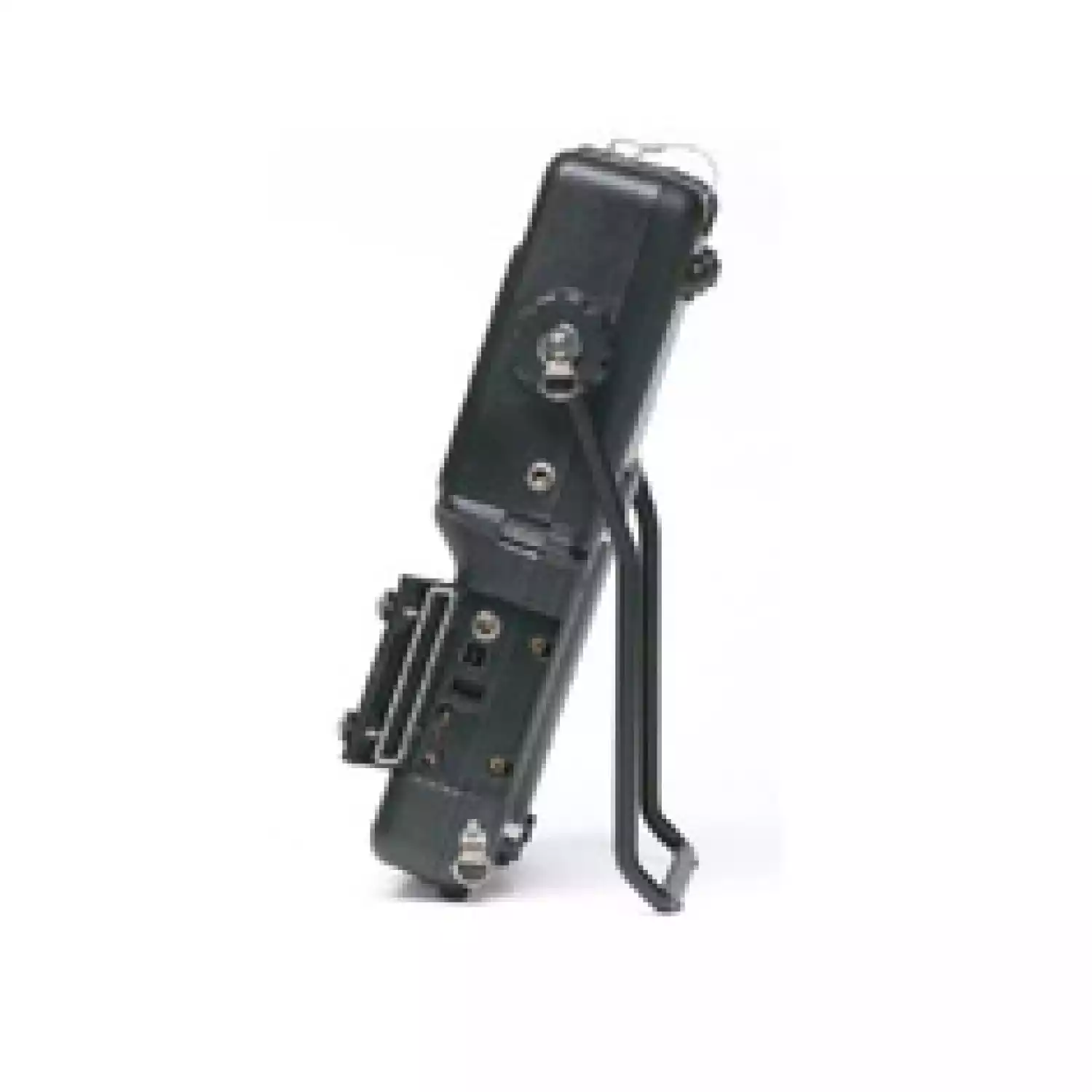

•   Удобный дизайн подставки, которая может быть сложена или снята

•   Встроенные крепления для нагрудного ремня

•   Герметичный батарейный отсек - не требуется инструментов для замены батарей

•   Герметичный отсек разъемов офисного типа (для подключения сетевого адаптера и USB устройств)

•   Доступны разъемы LEMO 1. (Данная конфигурация не соответствует требованиям стандарта IP67.)

Программа GageViewPro

Интерфейсная программа GageViewPro позволяет форматировать и управлять сохраненными данными результатов контроля. Данные могут быть выведены на печать, а также просто скопированы и вставлены в файл или таблицу для создания сопутствующей документации. Программа GageViewPro позволяет создавать пользовательские базы данных, состоящие из идентификаторов (ID), которые впоследствии, могут быть загружены в EPOCH XT. Реализованы новые возможности, включая режим захвата изображения дисплея, передача изображения в реальном времени на удаленный дисплей, создание резервной копии/восстановление базы данных, многооконность. Программа полностью совместима с EPOCH 4, 4B, 4PLUS, LT и XT.

•   Экспорт сохраненных данных в EPOCH, таких как толщина, амплитуда и др. в Excel, Word или схожие программы.

•   Создание, изменение и управление базами данных результатов контроля

•   Просмотр изображения в реальном времени на удаленном дисплее

•   Импорт снимков дисплея

•   Импорт и экспорт настроек между EPOCH и ПК

•   Создание пользовательских библиотек датчиков для АРД-диаграмм

Динамическая DAC/ВРЧ:

Расчет амплитуды сигнала в процентном отношении или в дБ по сравнению с кривой DAC, или с уровнем амплитуды опорного эхо-сигнала, при использовании опции Временной Регулировки Чувствительности (ВРЧ). Версии DAC включают ASME, ASME 3, JIS и Custom. Основные возможности: динамически настраиваемые кривые DAC, переключение просмотра DAC/ВРЧ, функция 80%-20% DAC/ВРЧ, таблица ВРЧ и пользовательские сигнальные кривые DAC.

Регистратор данных и документирование

Регистратор данных EPOCH XT совмещает в себе легкость управления с обширными возможностями при проведении дефектоскопии и толщинометрии. Реализуя технологии приборов серии EPOCH 4, а также коррозионных толщиномеров, компании Olympus NDT, EPOCH XT позволяет создавать сопроводительную документацию к различным видам контроля и измерений.

Опция АРД-диаграммы

Метод определения размера дефекта, оценивающий эхосигнал с помощью диаграммы DGS/AVG, связанной с определенным типом датчика и контролируемым материалом. Диаграмма DGS/AVG представляет соотношение высоты эхосигнала, размера дефекта и расстояния до датчика. (PN: EPXT-DGS-AVG)

CSC (Коррекция кривизны поверхности)

Коррекция данных пути УЗ при использовании наклонных датчиков для исследования искривленных поверхностей.

Ультразвуковой дефектоскоп EPOCH XT также содержит встроенный генератор отчетов. Оператор может изменять заголовки отчетов и напрямую выводить результаты контроля на печать через USB Хост Порт.

Общиетехнические характеристики ультразвукового дефектоскопа Epoch XT

Вес: 2,1 кг с Литий-Ионной батареей

Размеры: 277 мм x 150 мм x 51 мм (по стороне), 71 мм (по дисплею)

Клавиатура: Английская, Международная, Японская или Китайская

Языки: Английский, Испанский, Французский, Немецкий, Итальянский, Японский, Китайский, Русский, Корейский, Норвежский, Шведский.

Разъемы преобразователей: BNC или Lemo 1 (BNC соответствует IP67)

Батареи: Выбор между Литий-Ионными, Никель-Металлогидридными и Щелочными батареями

Время работы батареи:

Литий-Ионные: 9-10 часов; Никель-Металлогидридные: 5 часов; Щелочные: 1-2 часа

Питание: Линия AC: 100-120B, 200-240В, 50-60 Гц

Дисплей

Цветной жидкокристаллический дисплей с частотой обновления 60 Гц, выбор цветовой схемы и яркости, поли- и полноэкранный режимы.

Размеры дисплея:

Разрешение: 320 (Ш) x 240 (В) пикселей. Размер: 110 мм (Ш) x 79 мм (В)

Режим пересечения базовой линии: Все

точки пересечения нуля на RF (радиочастотной) форме волны отображаются как точки нуля в режиме полной волны.

Режим оси амплитуды: 100% или 110% Отображения Амплитуды

Режим оси времени: Стандарт 0 - 10 делений; режим УЗ пути - деление на пять равных частей; режим отрезков УЗ пути.

Генератор

Меандр

PRF (ЧЗИ): Определяется пользователем или используется режим Авто от 10 Гц до 1000 Гц

Напряжение генератора: от 50 до 475 В с шагом в 25 В

Ширина импульса: От 30 до 10000 не (0,1 МГц) с технологией PerfectSquare™
Демпфирование: 50, 63, 150, 400 Ом

Приемник

Коэффициент усиления: от 0 до 110 дБ. Двухступенчатая настройка коэффициента усиления и настройка функциональных клавиш.

Полоса пропускания: 0,2 - 26,5 МГц по уровню -3 дБ

Цифровые фильтры:

•   0,2 - 10,0 МГц               • 2,0 - 21,5 МГц

•   0,2 - 1,2 МГц                 • 5,0 - 15,0 МГц

•   0,5 - 4,0 МГц                 • 8,0 - 26,5 МГц

•   1,5 - 8,5 МГц

Детектирование: Полная Волна, Положительная полуволна, Отрицательная Полуволна, Радиочастота

Линейность системы: Горизонталь: +/- 0,2% FSW; Вертикаль: 0.25% FSH; Погрешность Амплитуды +/- 1 дБ

Отсечка: От 0 до 80% полной высоты дисплея

Калибровка

Автоматическая калибровка расстояния для Скорости Звука и Компенсации Нуля

Режимы:        Импульс-Эхо, Раздельно-Совмещенный или Сквозная Передача

Единицы измерения: Миллиметры, Дюймы или Микросекунды

Диапазон: От 1,86 до 13400 мм

Скорость звука: От 635 до 15240 м/с

Смещение нуля: От 0 до 4950 мкс

Задержка дисплея: От -59 мм до 12700 мм

Угол ввода: От 10° до 85° с разрешением в 0,1°

Измерения

Типы: Толщина, Путь УЗ, Проекция, Глубина, Амплитуда, Время Пролета для Строба 1 и Строба 2. Эхо-Эхо: Стандарт.

Пять областей отображения измерений: Выбор до пяти окон с измерениями на дисплее прибора.

Стандартная опция DAC/ВРЧ: Определение до 50 точек, ASME, ASMEIII, JIS, 80-20%, настраиваемые кривые DAC и Таблица ВРЧ. Динамический Диапазон 110 дБ, настройка до 100 дБ в мс, настройка коэффициента усиления, диапазона и задержки, переключение в режиме просмотра между DAC/ВРЧ.

Пользовательские кривые DAC с тремя кривыми сигнального режима от +10 дБ до -24 дБ

Настройка таблицы ВРЧ для использования Временной Регулировки Чувствительности. Возможность получения настроек ВРЧ из диаграмм АРД.

Измерения амплитуды: от 0 до 110% полной высоты дисплея с разрешением в 0,25%

Коррекция кривизны поверхности при контроле Наклонным Преобразователем

Коррекция значения X («Стрела») - расстояние от Точки Входа Луча до фронта преобразователя.

Строб

Два полностью независимых строба по высоте Эхо-сигнала и времени пролета.

Начало строба: В полном отображаемом диапазоне

Ширина строба: От Начала Строба до конца отображаемого диапазона

Высота строба: От 2 до 95% Полной Высоты Дисплея

Сигнализация: Положительная и Отрицательная логика, Сигнализация по Минимальной Глубине в Стробе 1 и Стробе 2

Масштабирование: Отображаемый диапазон в пределах Ширины Строба 1

Клиентский USB порт: Передача Данных в программу GageViewPro

USB хост порт: Прямой вывод на печать на любой PCL5 совместимый Лазерный или Струйный принтер; хранение данных на USB накопителях.

Аппаратный Вход/Выход LEMO (опция): Выходы сигнализации, Вход/Выход Триггера

Хранение Данных

До 10000 ID с Формой Волны, Измерениями и Параметрами работы прибора.

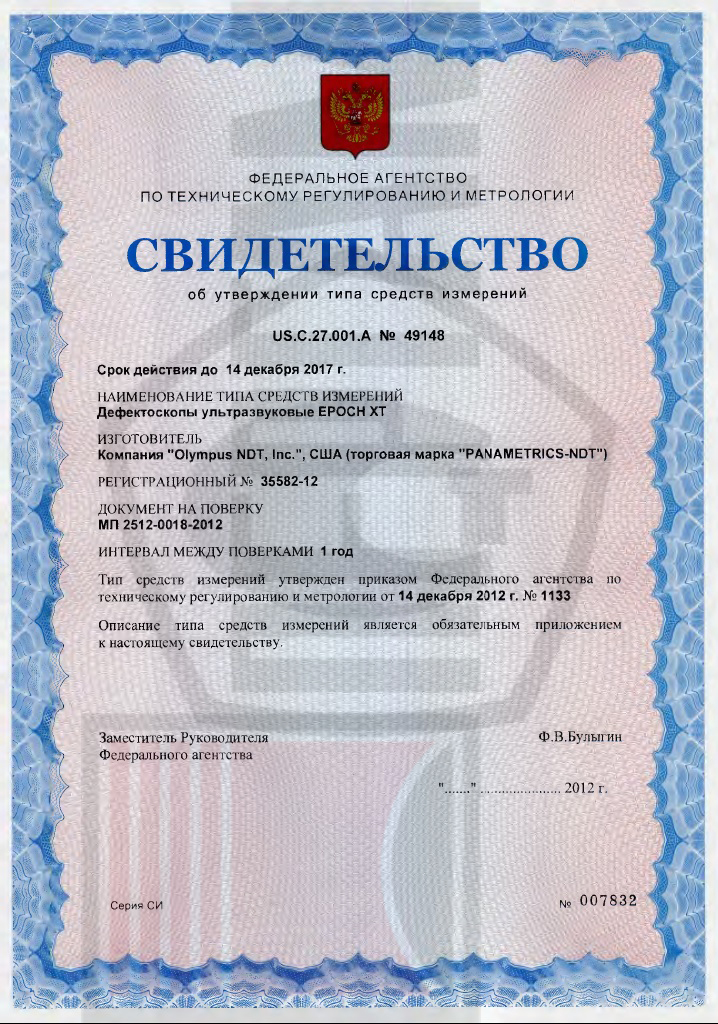

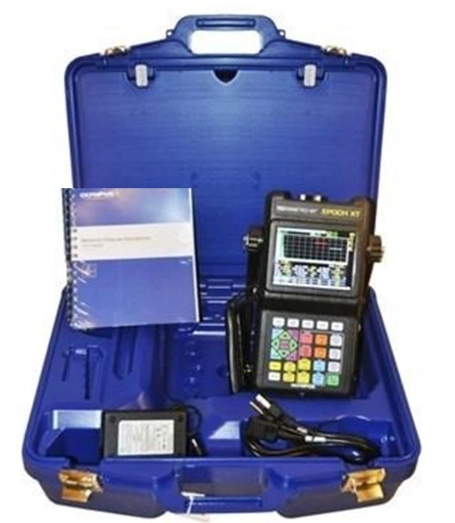

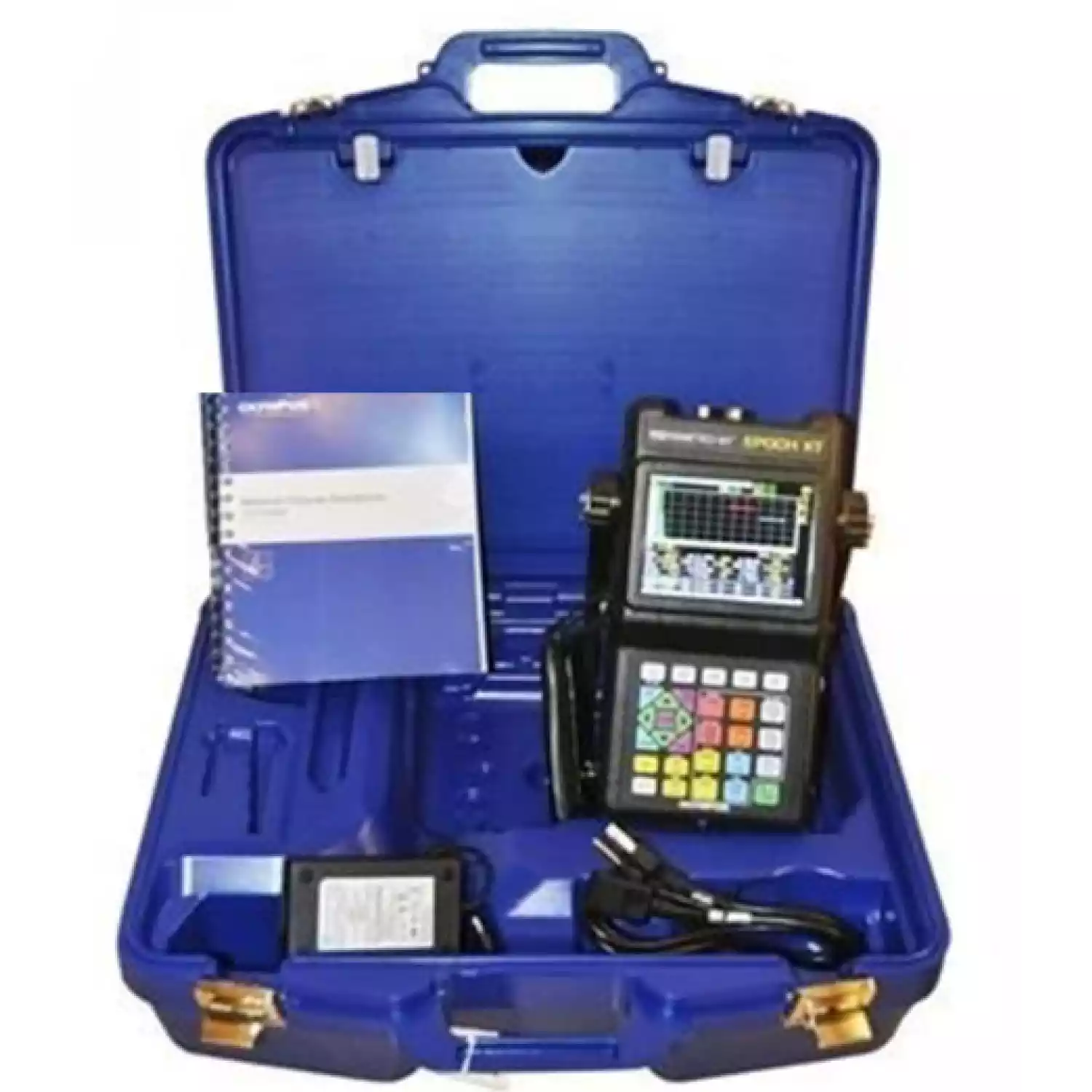

Стандартный комплект поставки ультразвукового дефектоскопа EpochXT

Ультразвуковой дефектоскоп EPOCH XT (базовая комплектация):

- EP4/MCA: Сетевой адаптер

- EPXT-TC: Переносной кейс

- EPXT-MAN: Инструкция по эксплуатации

- EPXT-HS: Ручной ремень

- EPXT-PS: Подставка

- Литий-ионные или Никель-металлогидридные батареи

- Колпачки для разъемов датчиков

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
