Системы VEO работают по принципу возбуждения ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от границ материалов и дефектов.

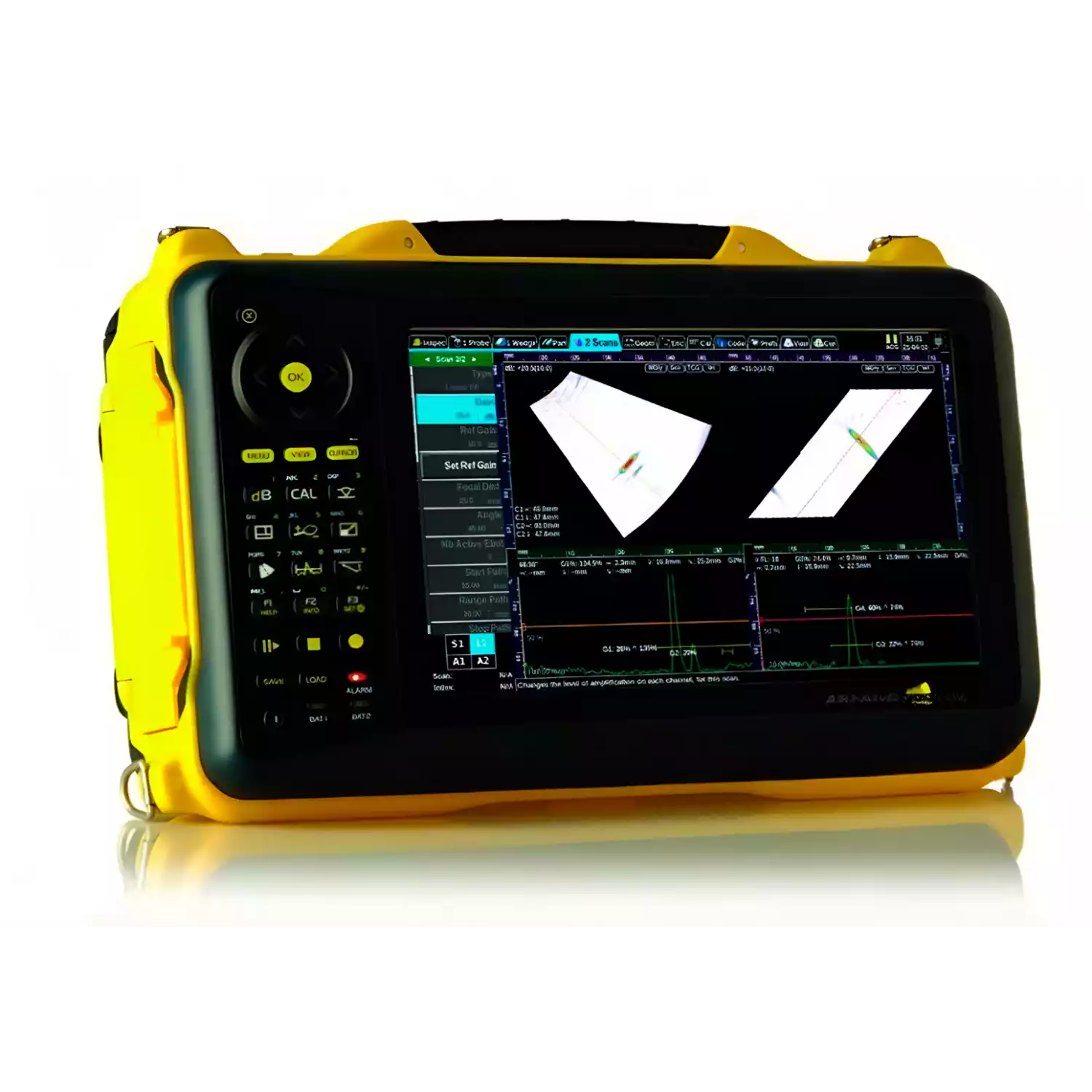

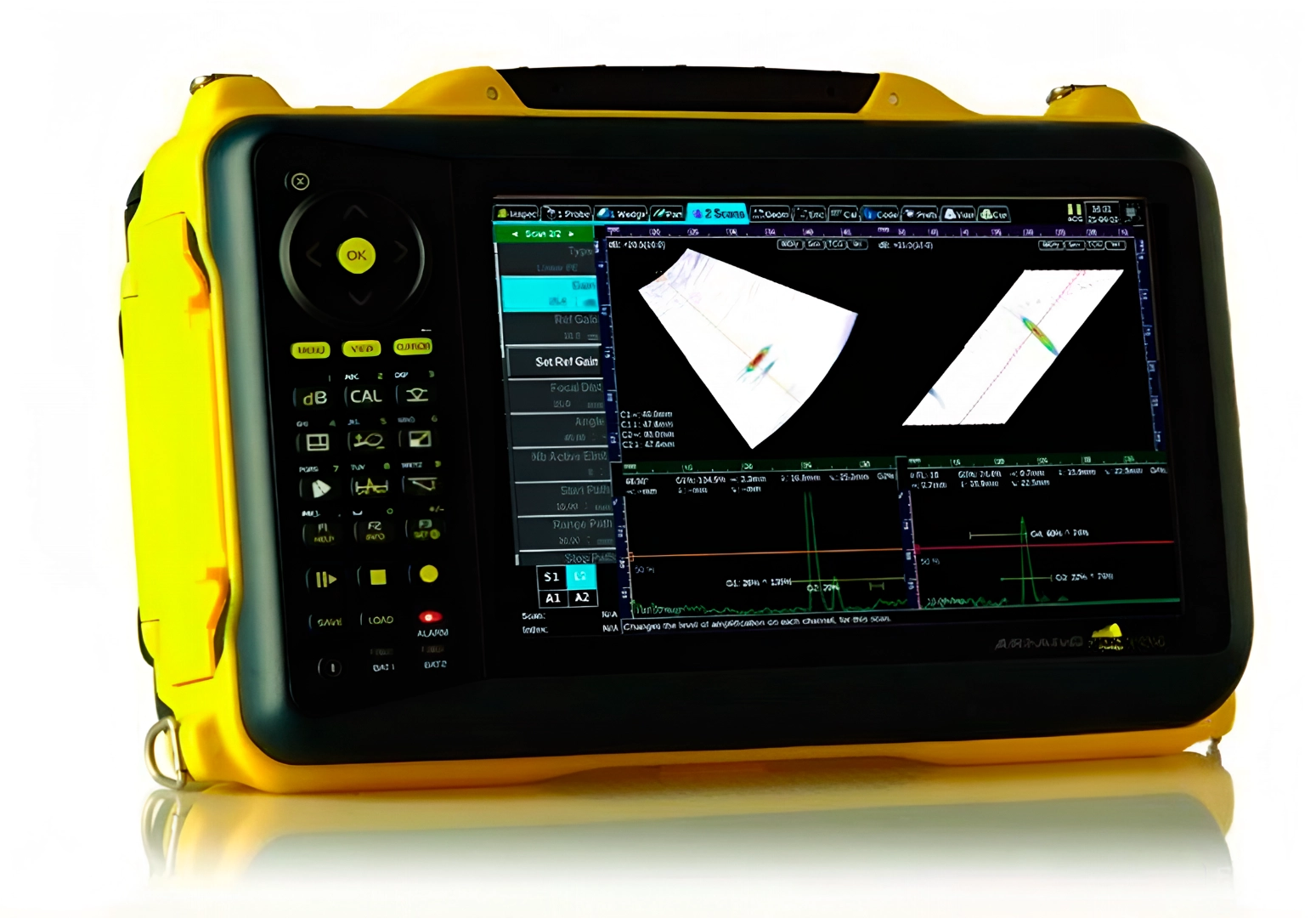

Система VEO – это ультразвуковой прибор, состоящий из 16, 32 или 64 независимых генератора/приемника УЗ импульсов и до 128 мультиплексированных ультразвуковых канала, работающих как на прием, так и на излучение. Принцип действия системы VEO основан на методе ультразвуковой фазированной решетки. Активная поверхность многоэлементного пьезоэлектрического преобразователя разделена на множество (до 128) элементов, каждый из которых контролируется независимым каналом электроники. Все элементы решетки формируют диаграмму направленности излучения, путем фазового сдвига (разности взаимных расстояний, выраженных в единицах времени). Результатом является составной ультразвуковой пучок, сходный с традиционным УЗ-пучком, но управляемый и фокусируемый.
Соответствуют условиям эксплуатации универсальной системы ультразвукового контроля на фазированной решётке HARFANG VEO3
Качество и комплектность поставляемого товара должны соответствовать заявленным в сопроводительной технической документации и требованиям законодательства РФ.
- Основной электронный блок дефектоскопа HARFANG VEO3 32:64PR или эквивалент - 1 шт
- Электронный блок обработки и анализа собранный данных - 1 шт
- ПО для анализа и обработки данных - 5 рабочих мест
- ПО для просмотра собранных данных - без ограничения рабочих мест
- ПО для 3D отображения дефектов - одно рабочее место
- ПО для автоматизированного анализа сварных соединений - одно рабочее место
- Настроечный образец для ФР - 1 шт
- Аккумуляторная батарея для основного электронного блока дефектоскопа - 4 шт
- Зарядное устройство для батарей - 1 шт
- Модуль памяти USB не менее 64 Гб
- Датчик пути с кабелем 5 метров, разъём Lemo 8 pin для записи данных - 1 шт
- ФР преобразователь не менее 32 элемента 5МГц - 1 шт
- ФР преобразователь не менее 20 элементов 2.25МГц - 1 шт
- Призма для контроля сварных соединений - 2 шт
- Призма для контроля основного металла- 2 шт
- TOFD преобразователь 5МГц 5 мм - 2 шт
- Призма 70 градусов для TOFD преобразователя - 2 шт
- Призма 60 градусов для TOFD преобразователя - 2 шт
- Призма 45 градусов для TOFD преобразователя - 2 шт
- Кабель соединительный для TOFD преобразователя - 2 шт
- Сменные протекторы для датчиков ФР – 10 шт
- Сканер для TOFD с кабелем 5 метров - 1 шт
- Коррозионный очиститель по ГОСТ 9.402-2004
- Беспроводной модуль удалённого управления системой с радиусом действия не менее 15 метров
- Защитный кейс для транспортировки - 1 шт.
| Количество независимых каналов | 16, 32 или 64 |
|---|---|
| Максимальное количество элементов в матрице ПЭП | до 128 |
| Форма импульса генератора | отрицательный, прямоугольный импульс |
| Номинальное значение напряжения генератора для ФАР, В | от 50 до 150 |
| Номинальное значение напряжения генератора для одноканальной платы, В | от 50 до 400 |
| Длительность импульса, нс | от 10 до 500 |
| Разрешение по временной оси, нс | 2,5 |
| Диапазон усилителя | до 80 дБ, с шагом 0,1 дБ |
| Демпфер зондирующего импульса | регулируемый 0- 500 нс с с задержкой демпфирования от 0 до 500 нс |
| Представление сигналов | A/B/C/L/S/TOFD-сканы, вид сверху, вид сбоку |
| Интерфейс удаленного управления | Ethernet 10/100 |
| Видео выход | Video out (SVGA) |
| USB порт | 3 |
| Тип батареи | Smart Li-ion battery |
| Время работы от батареи | до 6 часов (2 батареи) |
| Габаритные размеры средства измерений, мм, не более | 220x335x115 |
| Масса, кг, не более | 5,75 |
| Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
| Температура хранения, °С | от -20 до +70 |
