Внесен в реестр СИ

Нет в наличии
Артикул: 871416
Вотум

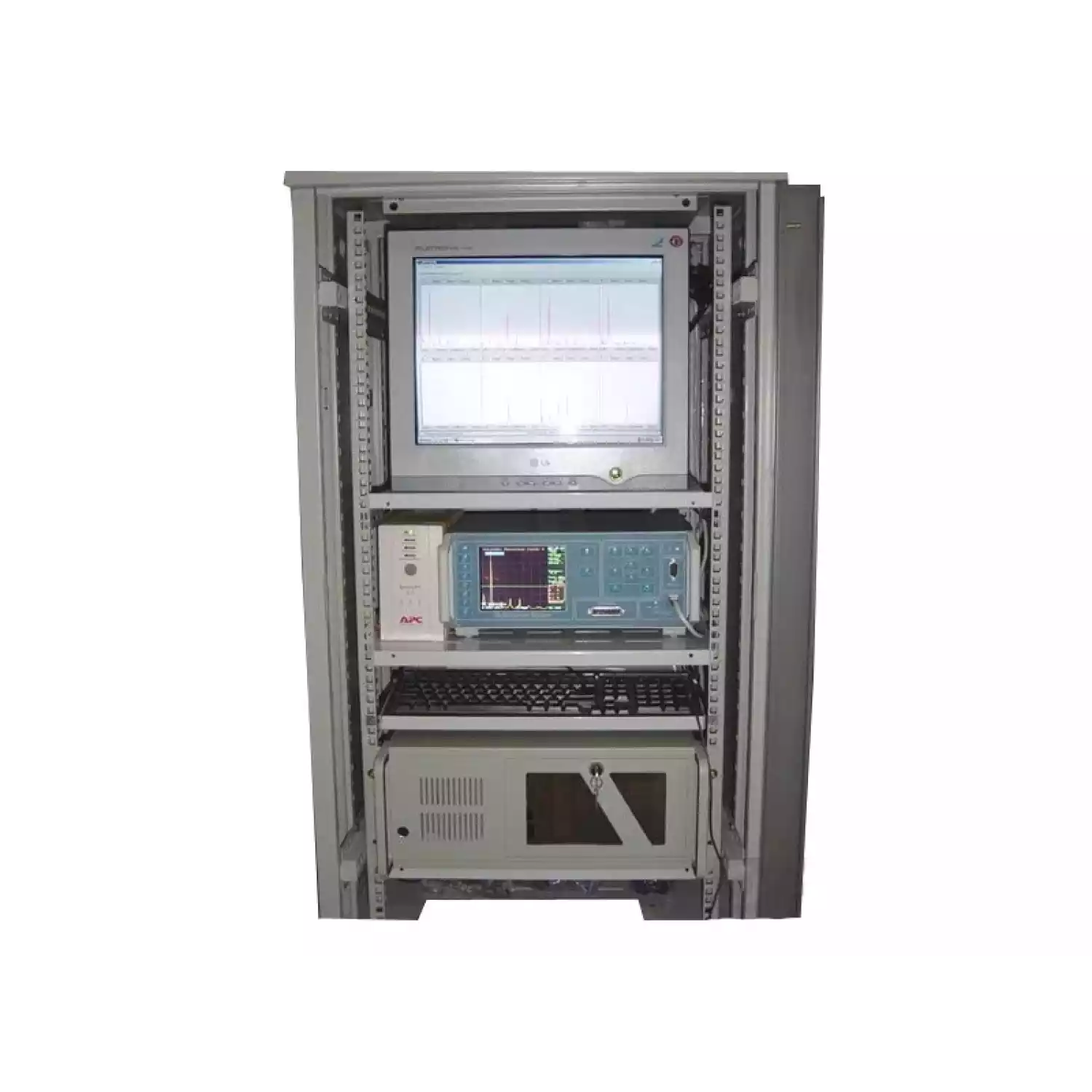

УСМ-8 - универсальный 8-канальный дефектоскоп (толщиномер) с раздельной обработкой каналов в реальном масштабе времени. Дефектоскоп УСМ-8 применяется в автоматизированных системах контроля непрерывных технологических процессов со скоростью линейного перемещения объектов до 10 м/с.
Цена по запросу
Описание

Тип оборудования: ультразвуковой дефектоскоп, вихретоковый дефектоскоп, толщиномер

Производитель дефектоскопов: Россия

Серия: УСМ

Модель: УСМ-8

Описание: многоканальный универсальный прибор для поиска дефектов и измерения толщины

Гарантия на ультразвуковой дефектоскоп УСМ-8: 12 месяцев.

Сертификаты на дефектоскопы УСМ-8:

  • Свидетельства о внесении в Государственные реестры средств измрений РФ и Украины.

В многоканальном дефектоскопе УСМ-8 объединены различные методы неразрушающего контроля (ЭМА, УЗ, вихреток). Такой подход позволяет для сложных объектов контроля производить независимую настройку каналов в режимах дефектоскопии и толщинометрии, реализуя при этом все известные методы контроля: совмещенный, раздельно-совмещенный, зеркально-теневой, теневой, иммерсионный и др. Дефектоскоп УСМ-8 широко используется в непрерывных технологических процессах с линейным перемещением объектов от 0,3 до 10 м/с.

Восьмиканальный дефектоскоп УСМ-8 имеет собственные средства управления и визуализации, программное обеспечение выполнено с применением стандартных технологий Windows, что позволяет легко обслуживать и развивать систему.

В УСМ-8 предусмотрена программно-аппаратная поддержка различного специализированного оборудования дефектоскопии: датчик пути, световой барьер, координатное устройство, дефектоотметчик, световой и звуковой сигнализации и т.п.

Многоканальный дефектоскоп УСМ-8 обладает следующими особенностями:

  • Программируемая форма зондирующего импульса.
  • Программируемая амплитуда импульса возбуждения.
  • Программируемая частота посылки импульсов от 100Гц до 10кГц.
  • А-развертка с возможностью отображения в детектированном и недетектированом виде.
  • Синтез функции ВРЧ (128 точек).
  • Энергонезависимая память результатов контроля до 32MB.
  • Одновременное и/или последовательное возбуждение ПЭП и прием по всем каналам.
  • Цветной дисплей.
  • Подключение технологического оборудования: устройств индикации, сигнализации и т.п.
  • Связь с компьютером по интерфейсу 10/100BASE-T посредством АРМ.

Наличие автоматизированного рабочего места дефектоскописта (АРМ-дефектоскописта) - программного комплекса для компьютерной обработки и хранения данных о результатах контроля, полученных из архива дефектоскопа. Архив базового блока УСМ-8 позволяет создавать и хранить результаты контроля и установленные настройки, а также, осуществлять в последующем их выборку и передавать данные архива (из компьютера) на внешний носитель.

Технические характеристики дефектоскопа УСМ-8:

Параметры генератора УЗК

Длительность импульсов запуска генератора УЗК, в диапазоне

  • биполярного
  • однополярного (полярность задается оператором)
  • шаг дискретизации импульса запуска, не менее
  • регулируемое количество периодов в импульсе запуска


0,025 ... 0,625 мкс
0,05 ... 0,125 мкс
0,025 мкс
0,5 ... 8 мкс
Амплитуда радиоимпульса генератора УЗК по диапазонам не менее 50; 100; 200; 300 В
Параметры приемника
Максимальная чувствительность приемника на номинальной частоте 5МГц не менее 50 мкВ
Динамический диапазон регулировки коэффициента усиления приемника не менее 138 дБ
Полоса пропускания приемника в интервале от 0,4 МГц до 20,0 МГц
Количество приемно-передающих каналов контроля не менее 8
Взаимное влияние приемно-передающих каналов УСМ не более -50 дБ
Параметры сервисных сигналов
Диапазон развертки (плавное измерение), 6,4 ... 500 мкс
Частота следования импульсов 0,1 ... 10 кГц
Зона контроля не менее 200 мкс
Задержка зоны контроля не менее 1500 мкс
Диапазон регулировки ВРЧ 0 ... 138 дБ
Точность измерения временных интервалов 0,01 мкс
Количество стробов на канал не более 8
Управление работой каждого из приемно-передающих каналов независимое
Внешние управляемые входы/выходы 16
Уровни логических сигналов ТТЛ TTL, 0,4 - 2,4 В

Эксплуатационные данные УСМ-8:

Потребляемая мощность не более 70Вт
Электрическое питание (по требованию заказчика) АС 220В, 50Гц; DC 18 или 48В
Диапазон рабочих температур -10 °С .. +50 °С
Габаритные размеры 340х100х240мм
Относительная влажность до 98% при +35°С
Масса не более 7кг



*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
