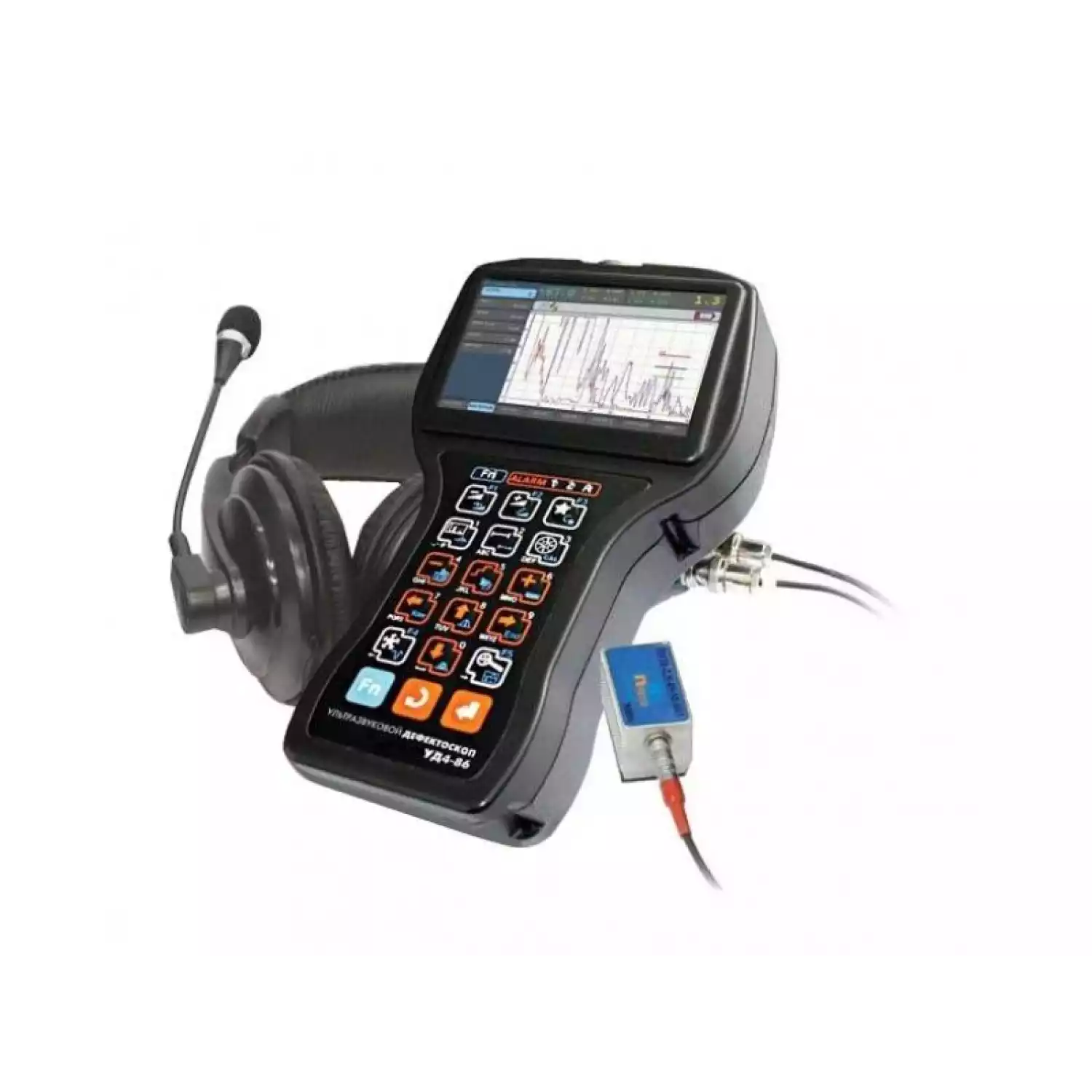

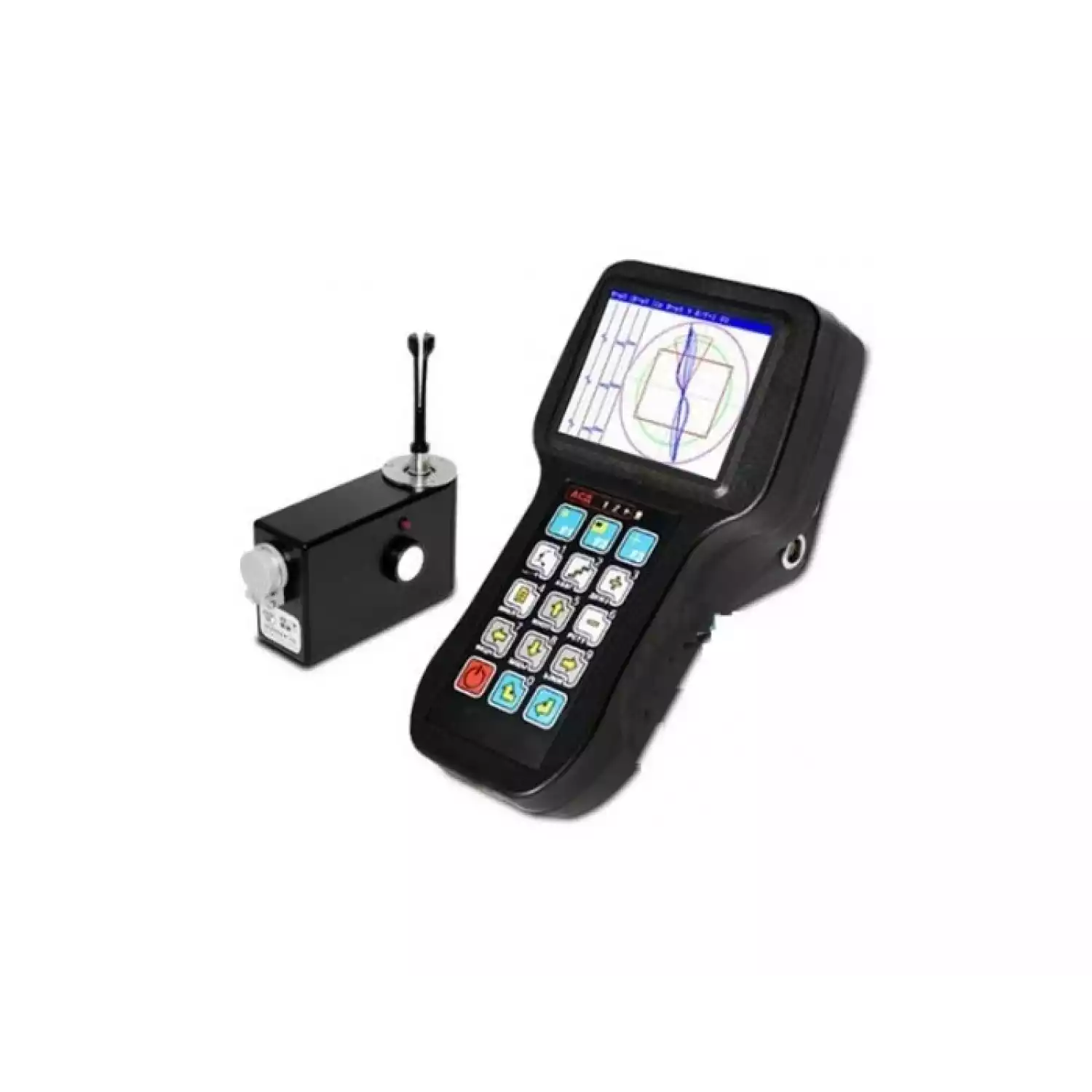

Ультразвуковой дефектоскоп УД4-86

Прибор УД4-86 представляет собой портативный ультразвуковой дефектоскоп общего назначения. Дефектоскоп предназначен для проведения ручного ультразвукового контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов, сварных (паяных) соединений. Также прибор применяют для измерения координат залегания дефектов, измерения отношений амплитуд сигналов, отраженных от дефектов, измерения эквивалентных размеров дефектов, оценки скорости распространения ультразвуковых колебаний в различных материалах, измерения толщины изделий при одностороннем доступе к ним и измерения толщины с формирование многомерных файлов. Компактный эргономичный прибор легко помещается в руке.

Прибор выпускается в двух версиях «БАЗОВАЯ» и «ТОЛЩИНОМЕР+», по дополнительному заказу прибор может иметь две версии прошивки одновременно.

«БАЗОВАЯ» версия прибора:

• ручной контроль продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных соединений;
• измерение координат залегания дефектов;
• оценка скорости распространения УЗ колебаний в различных материалах;
• измерение эквивалентных размеров дефектов;
• измерение отношений амплитуд сигналов, отраженных от дефектов.

Версия «ТОЛЩИНОМЕР+»:

• измерение толщины изделий при одностороннем доступе к ним;

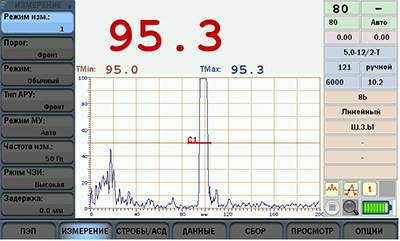

• формирование многомерных файлов с результатом измерения толщины объекта контроля.

«БАЗОВАЯ»	«ТОЛЩИНОМЕР +»

Основные режимы и опции:

• режим генератора — «ударное возбуждение» / «прямоугольный импульс»;
• автоматические алгоритмы калибровки различных ПЭП (прямые, наклонные, поверхностной волны);
• режим автоматического построения кривых АРД одновременно для трех различных браковочных уровней (поисковый, контрольный и браковочный);
• режим построения кривой ВРЧ и DAC. Построение DAC кривых согласно EN 1712, EN 1713, EN 1714, ASTM E 164, ASME, ASME III, JIS 23060, GB 11345;
• динамический диапазон усиления приемного тракта два режима от 0 до 110 дБ;
• режим автоматической регулировки усиления (АРУ);
• режим контроля акустического контакта;
• режим измерения параметров эхо-сигнала по «снимку» сигнала максимальной амплитуды;
• режим высокоточного измерения толщины изделия с применением измерительного маркера;
• режим «разметка развертки по отражениям» (применяется для контроля сварных соединений);
• режим «ПИК» — накопление максимальной огибающей сигналов, режим актуален при поиске мелких дефектов и работе в условиях нестабильного акустического контакта;

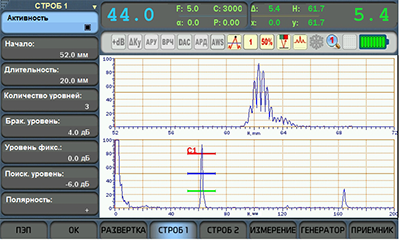

• наличие двух независимых измерительных стробов с тремя уровнями фиксации, а также системы автоматической сигнализации дефектов (звуковая и световая) по каждому измерительному стробу;
• различные режимы детектирования сигнала – радио-сигнал, положительная или отрицательная полуволна, двухполупериодный;
• быстрая передача данных на ПК посредством USB стандартными средствами операционной системы;
• Режимы отображения информации: А-скан; Б-скан, С-скан (для версии «Толщиномер+»);
• формирование протокола контроля в виде стандартного графического файла в формате *.jpg для возможности просмотра на любом ПК.

Преимущества дефектоскопа УД4-86

Эргономичность

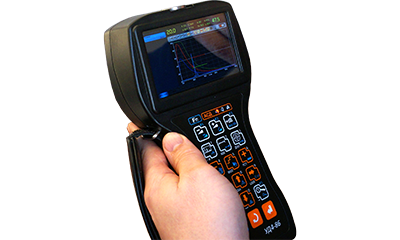

• Оптимальный размер и формат дисплея с разрешением 800х480 пикселей обеспечивает качественное разделение и восприятие информации, а также не вызывает излишнего зрительного напряжения у дефектоскописта;
• удобный корпус и малый вес прибора позволяют легко управлять дефектоскопом в замкнутых пространствах и труднодоступных местах;
• вызов наиболее часто используемых режимов с помощью клавиатуры или «мультименю».

Многофункциональность

• проведение дефектоскопии, толщинометрии, оценки скорости распространения УЗ колебаний в различных материалах;
• наличие различных версий программного обеспечения («прошивки») дефектоскопа для решения специализированных задач контроля;
• работа со всеми типами ПЭП.

Степень защиты и условия эксплуатации

• степень защиты корпуса дефектоскопа – IP65;
• дефектоскоп устойчив к воздействию ионизирующего излучения и рассчитан на работу в условиях повышенной влажности;
• температурный диапазон окружающего воздуха от -30 до +45°С.

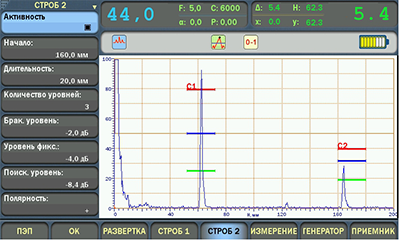

Режим работы дефектоскопа версия «БАЗОВАЯ»

Оптимизированный доступ ко всем функциям прибора УД4-86

Дефектоскоп имеет отличные ультразвуковые характеристики, меню дефектоскопа имеет интуитивно понятный интерфейс. Оптимальный размер и формат дисплея с разрешением 800 х 480 пикселей обеспечивает качественное разделение и восприятие информации, а также не вызывает излишнего зрительного напряжения у специалиста НК, удобный корпус и малый вес прибора позволяют легко управлять дефектоскопом в замкнутых пространствах, быстрый доступ к наиболее часто используемым параметрам и функциям дефектоскопа.

Стандартные программные функции дефектоскопа УД4-86

Автоматическая регулировка усиления АРУ

В дефектоскопе система АРУ реализована в каждом из двух измерительных стробов. Система АРУ регулирует усиление таким образом, что сигнал в стробе удерживается в пределах его длины, заданных в процентах от вертикальной шкалы.

Динамические кривые ВРЧ

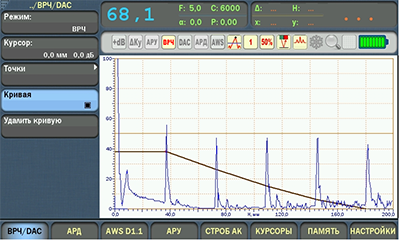

В дефектоскопе УД4-86 реализована возможность построения кривой ВРЧ (временная регулировка чувствительности) по сигналам от ряда отражателей, построение кривой ВРЧ по DAC, построение кривой ВРЧ по АРД (амплитуда расстояние диаметр) кривой, редактирование кривой ВРЧ и построение кривой в ручную. Максимальный наклон кривой ВРЧ 110 дБ/мкс, количество точек до 32.

Динамические кривые DAC

Кривая DAC (кривая амплитуда-расстояние) используется для построения графика изменения амплитуды эхо-сигналов от отражателей одинакового размера, расположенных на разном расстоянии от преобразователя. Варианты исполнения DAC включают стандарты ASME, ASME 3, EN1712, EN 1713, EN1714, JIS Z3060, GB11345A(B)(C), GB4730, а также пользовательские кривые. Сюда также включены некоторые важные функции: редактирование кривой DAC с последующим построением ВРЧ, переключение между режимами отображения DAC и ВРЧ, коррекция опорных точек DAC, удаление точки опорной кривой DAC, пересъем точки опорной кривой DAC, ручная настройка дополнительных кривых DAC, автоматическая настройка дополнительных кривых путем выбора стандарта УЗ контроля и функция DAC (20-80 %).

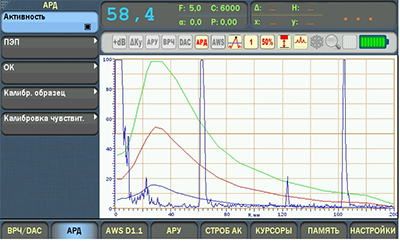

АРД-диаграммы

Данный способ определения эквивалентного размера дефекта предусматривает анализ эхо-сигнала с использованием АРД-диаграмм, соответствующим конкретному типу преобразователя и материала. АРД-диаграмма показывает связь между амплитудой сигнала, размером дефекта, расстоянием от преобразователя и отображается на экране дефектоскопа в виде эквивалентной площади или эквивалентного диаметра. Настройку, калибровку в режиме АРД можно осуществлять на стандартных образцах с плоскодонными отражателям, мере СО-2 и настроечному образцу V-2.

AWS D1.1 и D1.5

Рассчитывает динамический рейтинг "D" для контроля сварных швов по нормам Американского Общества по Сварке (AWS), разработанные в соответствие с правилами Американского Национального Института Стандартов (ANSI). Повышает эффективность контроля за счет отсутствия необходимости производить расчеты вручную.

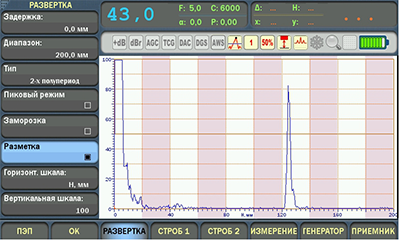

Разметки развертки по отражениям

Разметка развертки удобно использовать при проведении контроля плоскопараллельных изделий наклонным ПЭП. При включенной разметке области развертки, соответствующие ходу луча от наружной поверхности к внутренней (прямой луч), имеют один цвет, а от внутренней к наружной (однократно отраженный луч) – другой. Этот режим визуализирует местоположение дефекта в объекте контроля по глубине.

Калибровка

В дефектоскопе УД4-86 имеется автоматические алгоритмы калибровки ПЭП (прямые, наклонные, поверхностной волны):

• измерение задержки в призме;
• определение скорости распространения ультразвуковых волн в образце;
• определение угла ввода ультразвуковых волн.

Автоматическая калибровка позволяет максимально упростить процесс предварительной настройки дефектоскопа при подключении нового ПЭП или при переходе на новый объект контроля.

Система контроля акустического контакта

Система контроля акустического контакта работает по стробу акустического контакта (Стробу АК). Контроль АК производится по опорному сигналу, амплитуда которого зависит от качества АК. Система контроля АК может работать как по превышению сигналом строба АК, так и по понижению ниже уровня строба АК. В случаи отсутствия АК на передней панели дефектоскопа загорается светодиод.

Настройка системы автоматической сигнализации дефектов (АСД) имеет три уровня АСД с световой и звуковой сигнализацией:

• «Браковочный уровень» – при срабатывании АСД по браковочному уровню строба;
• «Уровень фиксации» – при срабатывании АСД по уровню фиксации или браковочному уровням строба;
• «Поисковый уровень» – при срабатывании АСД по любому из уровней строба.

Измеряемые параметры сигналов:

• Δ, дБ – относительная амплитуда сигнала – отклонение амплитуды сигнала от середины экрана по вертикальной шкале.
• Амплитуда A, дБ – абсолютная амплитуда сигнала;
• H, мм – расстояние до отражателя (дефекта) вдоль направления распространения УЗ луча;
• Координата X, мм – для наклонных ПЭП расстояние от преобразователя до проекции отражателя (дефекта) на плоскость сканирования;
• Координата Y, мм – для наклонных ПЭП глубина залегания отражателя (дефекта);
• Экв. диаметр De, мм – эквивалентный диаметр отражателя (дефекта);
• Экв. площадь Se, мм2 – эквивалентная площадь отражателя (дефекта);
• D – рейтинг дефекта согласно нормам AWS.

Дополнительные программные функции и возможности дефектоскопа УД4-86

Улучшенные характеристики генератора и усилителя включают в себя следующие функции и режимы:

• установка амплитуды прямоугольного зондирующего импульса (ЗИ) до 400 В;
• установка амплитуды ударного зондирующего импульса (ЗИ) до 300 В;
• «Энергия» - устанавливает длительность прямоугольного зондирующего импульса в диапазоне от 20 до 1000 нс;
• «Демпфирование» - устанавливается / отключается шунтирование выхода генератора сопротивлением 50; 200; 400 Ом;
• режима усиления цифрового приемника в динамическом диапазоне от 0 до 110дБ;
• режим измерения сигнала до 220% высоты экрана;
• набор цифровых фильтров "0,2-1,2", "0,2-10", "0,5-4", "1,5-8,5", "2,0-21,5", "5-15", "8,0-26,5", "0,2-27" МГц.

Функция быстрого изменения часто вызываемых параметров

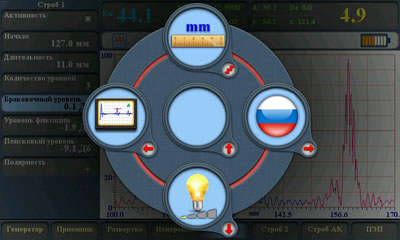

«Мультипиктограмма» предназначена для быстрого изменения часто используемых параметров: «Режимы строба», «Измеряемые параметры» и «Отображение».

Функция относительное усиление

В дефектоскопе имеется возможность работать с относительным усилением, которое может быть как положительным, так и отрицательным. При включении относительного усиления установленное усиление становится базовым, а относительно него можно задать относительное усиление.

Режим фиксации изображения «Заморозка»

В дефектоскопе имеется возможность работать с режимом фиксации изображения на экране дефектоскопа «Заморозка». При включении режима «Заморозка» генерация ЗИ отключается, а в сигнальной части экрана остается изображение последнего сканированного сигнала (развертки).

Режим «Заморозка +»

В дефектоскопе имеется возможность работать с режимом «Заморозка+». При этом на экране наблюдаются два сигнала: сигнал, фиксированный в момент включения данного режима, и текущий активный сигнал.

Режим «Оценка»

Режим «Оценка» используется для поиска сигнала максимальной амплитуды, его выведение на стандартный уровень и фиксация при помощи режима «Заморозка +». При появлении более сильного сигнала зафиксированный ранее сигнал заменяется на новый.

Режим «Оценка» в особенности полезен в том случае, когда сигнал, по которому требуется проводить измерения, находится в «зашкале» и соответственно, корректные измерения не могут быть проведены. В режиме «Оценка» на экране в пределах строба(-ов) отображаются два сигнала: текущий и максимальный за все время работы в режиме «Оценка». Таким образом, при работе в режиме «Оценка» можно производить сканирование с целью получения максимальной амплитуды сигнала. Измерение ведется не по текущему, а по зафиксированному максимальному сигналу.

Режим «Увеличение»

В дефектоскопе имеется возможность работать с режимом «Увеличение» для детального рассмотрения формы сигнала на экране дефектоскопа. В этом режиме сигнальная часть экрана делится пополам: в нижней половине отображается полный А-Скан, а в верхней – увеличенный сигнал развернутый на ширину строба.

РЕЖИМЫ РАБОТЫ ПРИБОРА УД4-86 ВЕРСИИ «ТОЛЩИНОМЕР +»

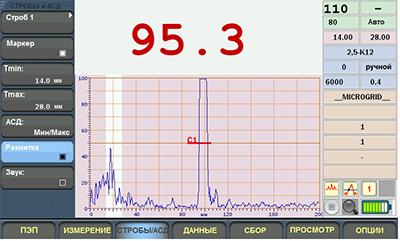

Режим «Срез толщин»

Этот режим контроля позволяет определить минимальное и максимальное значения толщины, отклонение текущего значения толщины изделия от номинального, значение остаточной толщины и износа в процентах от номинального значения толщины. Результаты контроля отображаются на экране дефектоскопа в виде А-скана и B-скана.

Режим «Карта толщин»

Этот режим позволяет определить минимальное и максимальное значения толщины, отличие текущего значения толщины изделия от номинального значение остаточной толщины, износа в процентах от номинального значения толщины и толщин поперек направления сканирования. Результаты контроля отображаются на экране дефектоскопа в виде А-скана, B-скана и С-скана (карта толщин). Данное изображение позволяет специалисту НК наглядно представить внутреннюю структуру исследуемого материала и увидеть "карту" толщин объекта контроля.

Программные функции

• автоматические алгоритмы калибровки прямого преобразователя (совмещенного и раздельно совмещенного);
• режим измерения задержки в призме прямого раздельно совмещенного преобразователя "в воздухе";
• режим измерения по фронту нулевого пересечения первого отрицательного полупериода эхо сигнала;
• постоянная автоматическая регулировка усиления, для обеспечения точности измерения толщины;
• система контроля качества акустического контакта;
• построение карт и срезов толщин с привязкой к пространственной координате преобразователя (при условии применения сканирующего устройства);
• режим "разметка развертки" по заданным значениям минимальной и максимальной допустимой толщины объекта контроля;
• создание многомерных файлов результатов измерения толщины на базе встроенных шаблонов;
• формирование базы данных результатов измерений и используемых ПЭП; быстрая передача данных на ПК посредством USB стандартными средствами операционной системы.

Рекомендуемый перечень ультразвуковых преобразователей

Преобразователи ультразвуковые контактные прямые совмещенные
№	Условное обозначение	Диаметр отражателя, мм	Диапазон контроля, мм	Частота преобразователя, МГц	Размер рабочей поверхности, мм	Внешний вид ПЭП
1.	П111-1,25-К20-004	3,2	15-180	2,5±0,25	Ø22
2.	П111-2,5-К12-004	1,6	10-180	2,5±0,25	Ø14
3.	П111-2,5-К20-004	1,62	25-400	2,5±0,25	Ø22
4.	П111-5-К6-004	1,2	5-70	5,0±0,5	Ø8
5.	П111-5-К12-004	1,2	15-200	5,0±0,5	Ø14
6.	П111-10-К4-004	1,0	5-30	10,0±1,0	Ø6

Преобразователи ультразвуковые контактные прямые раздельно-совмещенные для дефектоскопии
№	Условное обозначение	Диаметр отражателя, мм	Диапазон контроля по стали, мм	Частота преобразователя, МГц	Габаритные размеры, мм	Внешний вид ПЭП
1.	П112-2,5-12-004	1,6	2-30	2,5±0,25	-
2.	П112-5-6-004	1,2	1-25	5,0±0,5	-
3.	П112-5-12-004	1,2	2-30	5,0±0,5	-
4.	П112-5-3х4-004	1,2	1-25	5,0±0,5	-
5.	П112-5-20х6-0044	1,2	10-70	5,0±0,5	-
6.	П112-2,5-20х6-004	1,6	10-90	2,5±0,25	-
7.	П112-2,5-20х6-П-004*	1,6	10-90	2,5±0,25	-
8.	П112-5-20х6-П-004*	1,2	10-70	5,0±0,5	-
9.	П112-5-6-П-004*	1,2	1-25	5,0±0,5	-
* символ П для конструкции ПЭП со сменным пленочным протектором (все измерения параметров ПЭП проводятся без установленного протектора)

Преобразователи УЗ контактные наклонные совмещенные малогабаритные
№	Условное обозначение	Угол ввода, гр.	Стрела ПЭП, мм	Эффективная частота, МГц	Габаритные размеры, мм	Внешний вид ПЭП
1.	П121-1,25-40-М-004	40±2	12	1,25±0,13	40x23x30
2.	П121-1,25-45-М-004	45±2	15
3.	П121-1,25-50-М-004	502	15
4.	П121-1,25-60-М-004	60±2	15
5.	П121-1,8-40-М-004	40±1,5	10	1,8±0,18	40x23x30
6.	П121-1,8-45-М-004	45±1,5	12
7.	П121-1,8-50-М-004	50±1,5	12
8.	П121-1,8-60-М-004	60±2	14
9.	П121-2,5-40-М-004	40±1	10	2,5±0,25	40x23x30
10.	П121-2,5-45-М-004	45±1	10
11.	П121-2,5-50-М-004	50±1	12
12.	П121-2,5-60-М-004	60±2	12
13.	П121-2,5-65-М-004	65±2	13
14.	П121-2,5-68-М-004	68±2	13
15.	П121-2,5-70-М-004	70±2	14
16.	П121-5-40-М-004	40±1	6	5,0±0,5	25x20x20
17.	П121-5-45-М-004	45±1	7
18.	П121-5-50-М-004	50±1,5	7
19.	П121-5-60-М-004	60±2	8
20.	П121-5-65-М-004	65±2	8
21.	П121-5-68-М-004	68±2	8
22.	П121-5-70-М-004	70±2	8
23.	П121-5-73-М-004	73±2	9
24.	П121-5-50-ММ-004	50±1,5	6	5,0±0,5	20x12x17
25.	П121-5-65-ММ-004	65±2	6
26.	П121-5-70-ММ-004	70±2	7
27.	П121-10-65-М-004	65±2	5	10,0±1,0
28.	П121-10-70-М-004	70±2	5
маркировка ''М'' – малогабаритный, ''ММ'' – миниатюрный,

Контактные наклонные совмещенные преобразователи поверхностной волны
№	Условное обозначение	Эффективная частота, МГц	Габаритные размеры, мм	Внешний вид ПЭП
1.	П121-1,25-90-М-004	1,25±0,13	40x23x30
2.	П121-1,8-90-М-004	1,8±0,18
3.	П121-2,5-90-М-004	2,5±0,25
4.	П121-5-90-М-004	5,0±0,5	20x20x20

Преобразователи ультразвуковые контактные наклонные совмещенные для дефектоскопии труб малых диаметров (с «притертой» контактной поверхностью)
№	Условное обозначение	Угол призмы, град.	Диапазон контроля, мм	Эффективная частота, МГц	Диаметр контролируемых труб (хх), мм	Габаритные размеры, мм	Внешний вид ПЭП
1.	П121-5-40-dхх-004	40	3…12	5,0±0,5	25; 28; 30; 32; 36; 38; 42; 45; 48; 50;57; 60; 76; 83; 89;102; 108; 114;133;159; 194; 219; 273; 325; 377; 426 и др.	25 х 20 х 20
2.	П121-5-51-dхх-004	51
3.	П121-5-53-dхх-004	53
4.	П121-5-55-dхх-004	55
5.	П121-5-58-dхх-004	58

Преобразователи ультразвуковые контактные наклонные раздельно-совмещенные для дефектоскопии труб малых диаметров и толщин (с «притертой» контактной поверхностью)
№	Условное обозначение	Угол призмы, град.	Диапазон контроля, мм	Эффективная частота, МГц	Диаметр контролируемых труб (хх), мм	Габаритные размеры, мм	Внешний вид ПЭП
1.	П122-10-40-dхх-004	40	2…5	10,0±1,0	25; 28; 30; 32; 36; 38; 42; 45; 48; 50;57; 60; 76; 83; 89;102; 108; 114;133;159; 194; 219; 273; 325; 377; 426 и др.	25 х 20 х 20
2.	П122-10-51-dхх-004	51
3.	П122-10-53-dхх-004	53
4.	П122-10-55-dхх-004	55

Если в этом списке не нашли интересующий Вас ПЭП! Напишите нам и мы подберем или изготовим преобразователь под ваши задачи!

Рекомендуемый перечень ультразвуковых преобразователей для толщинометрии

Преобразователи ультразвуковые контактные прямые раздельно-совмещенные для толщинометрии
№	Условное обозначение	Рабочая частота, МГц	Диапазон измеряемых толщин по стали 40Х13, мм	Размер рабочей поверхности, мм	Габаритные размеры, мм	Внешний вид ПЭП
1.	П112-10-6/2-Т-004	10±1	0,6-20	ø9	ø22x39
2.	П112-5-10/2-Т-004	5,0±0,5	1-100	ø14	ø22x42
3.	П112-2.5-12/2-Т-004	2,5±0,25	3-300	ø16	ø24x42

Преобразователи ультразвуковые контактные прямые раздельно-совмещенные для толщинометрии стенки лопаток турбин
№	Условное обозначение	Рабочая частота, МГц	Диапазон измеряемых толщин по стали 40Х13, мм	Размер рабочей поверхности, мм	Габаритные размеры, мм	Внешний вид ПЭП
1.	П112-10-2х3-004	10±1	0,5-4,0	2х6	ø22x39
