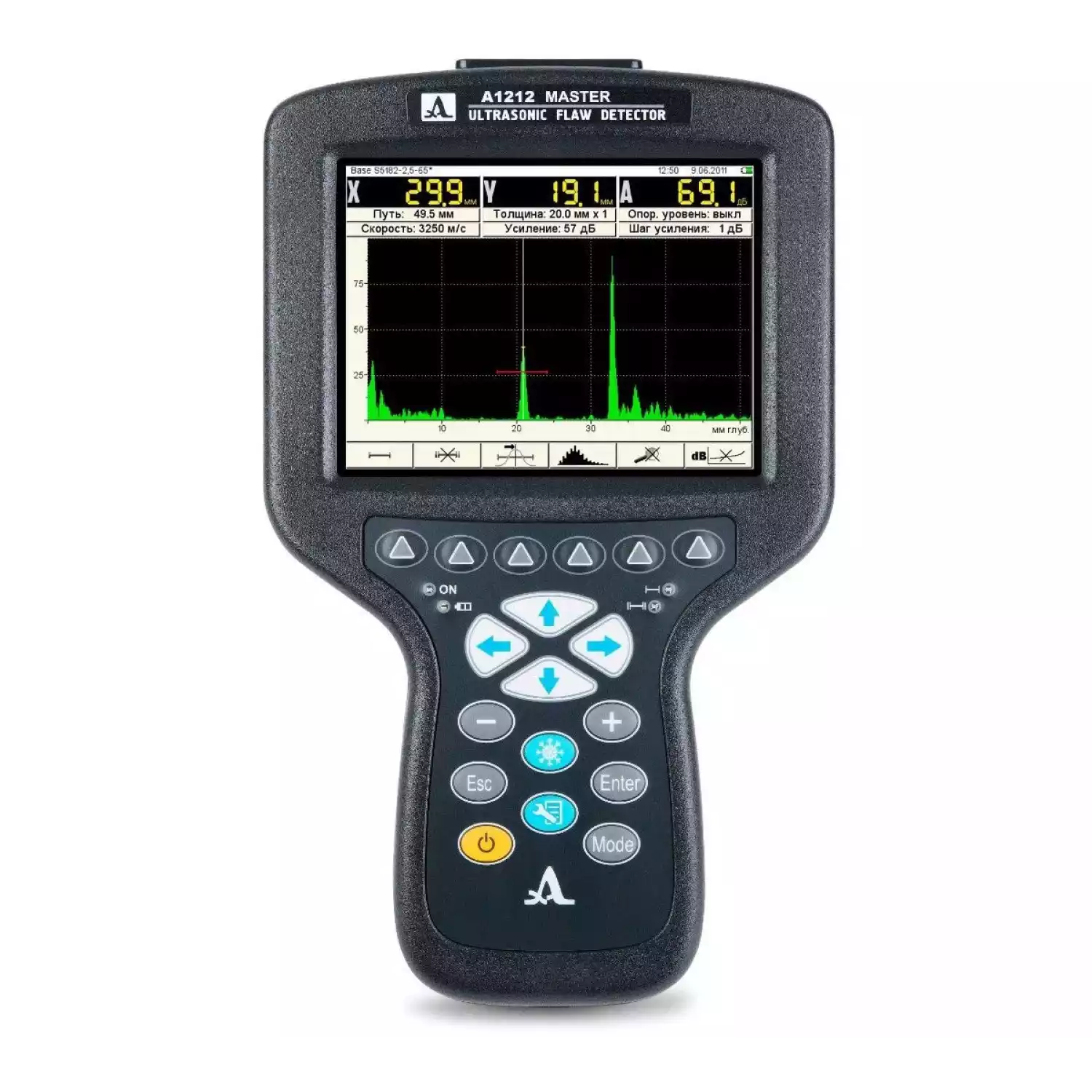

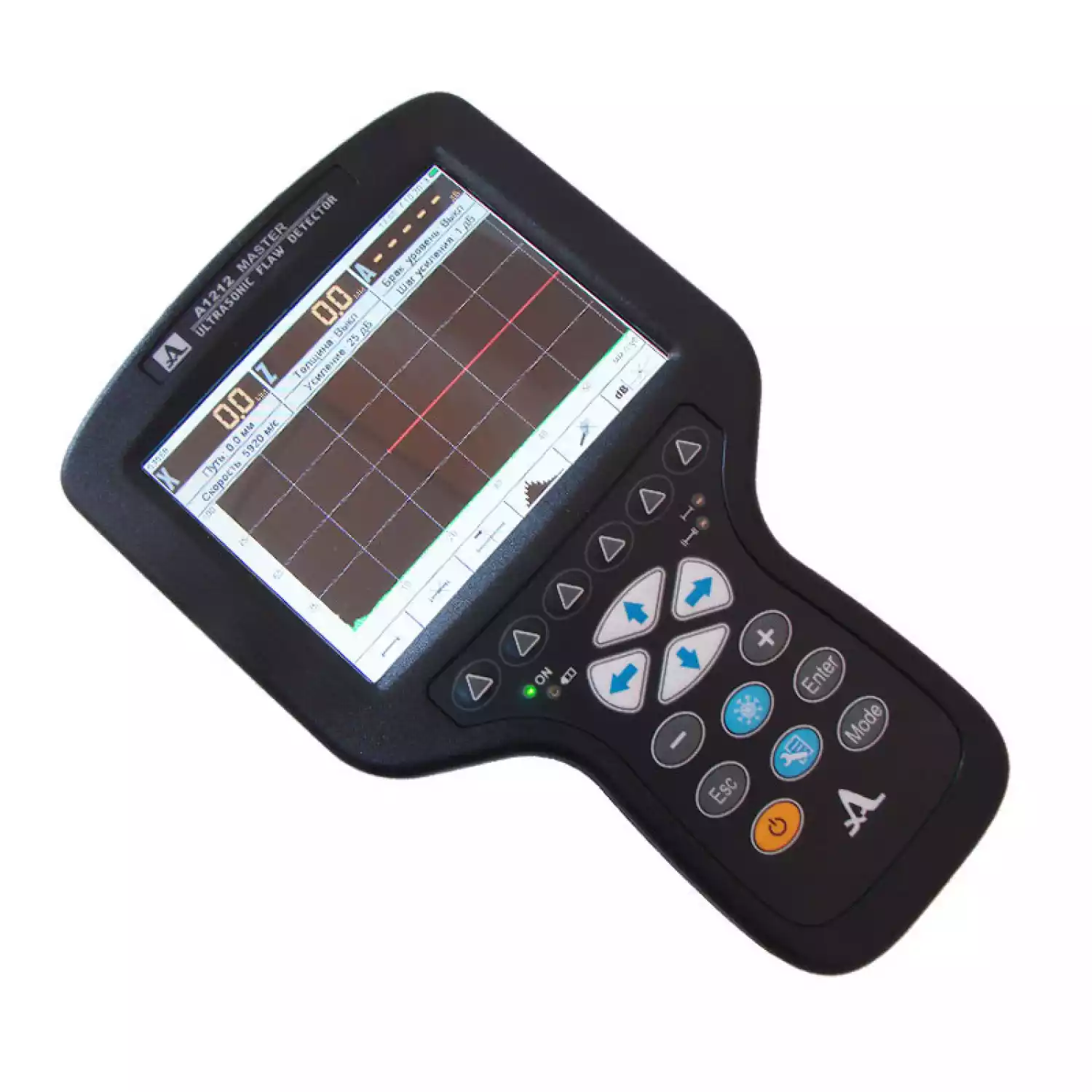

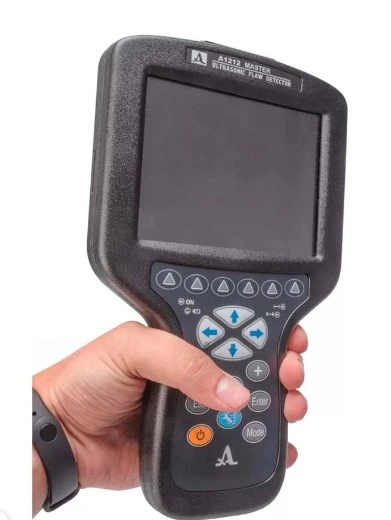

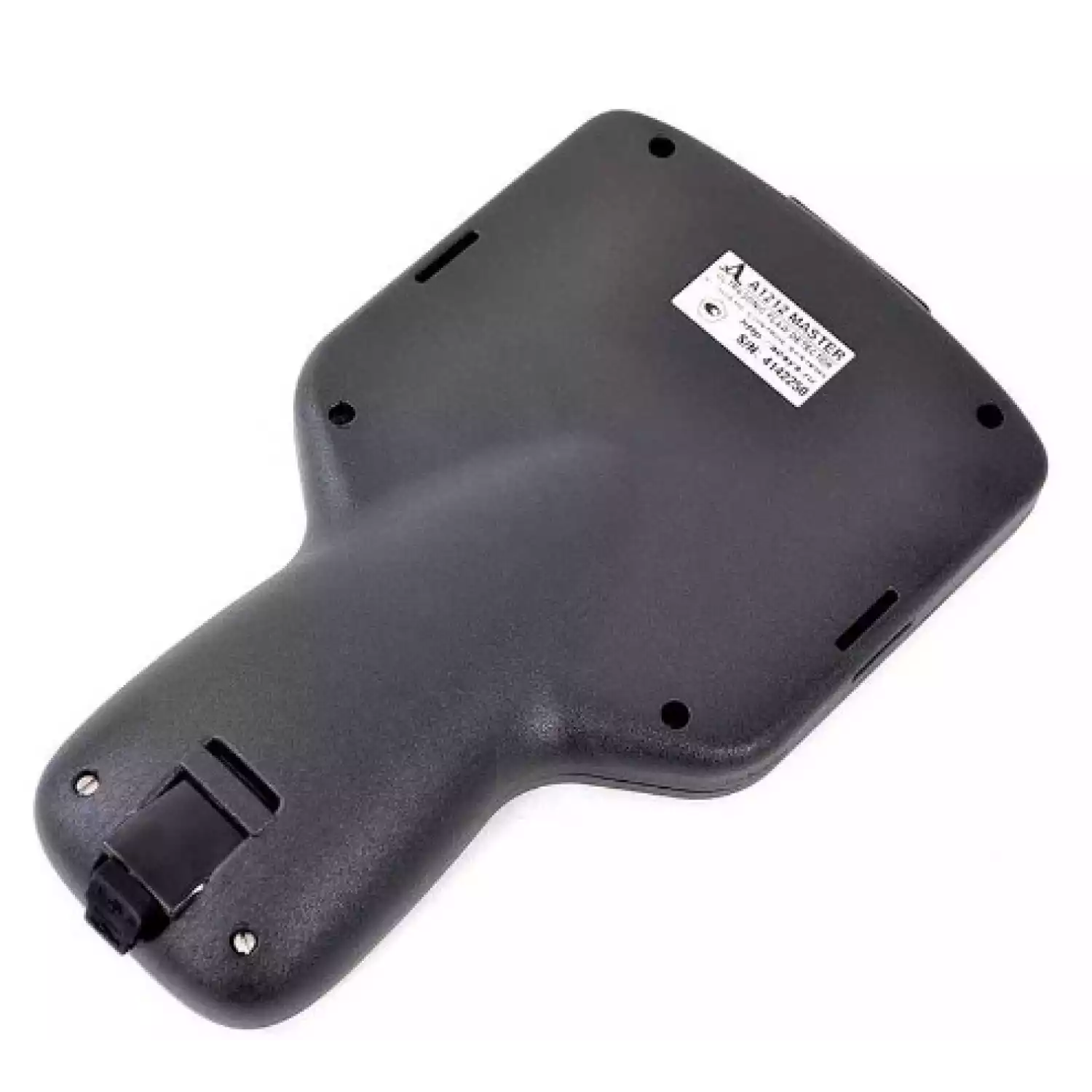

Ультразвуковой дефектоскоп А1212 MASTER — полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
A1212 — это компактный электронный аппарат для диагностики, который незаменим при обнаружении внутренних повреждений в металлических и пластмассовых изделиях через ультразвук. Он дает возможность определить характеристики недостатков материала, оснащен функционалом для автоматического расчета скорости звука, создания графиков зависимости амплитуды эхо-сигнала от расстояния (DAC) и включает интегрированные карты акустической эмиссии.

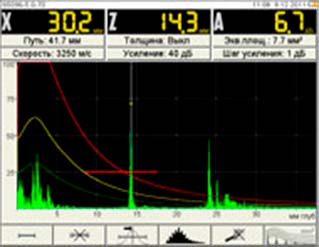

АРД-диаграммы для совмещенных преобразователей
Позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

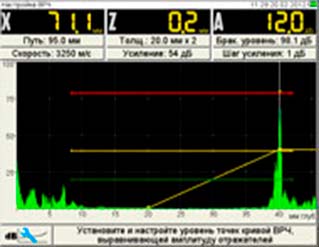

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками.
Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

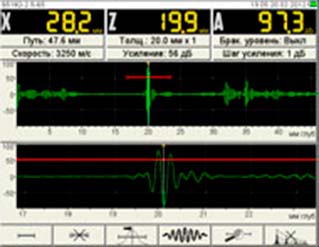

Сигнал типа RF (радиосигнал)
Возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

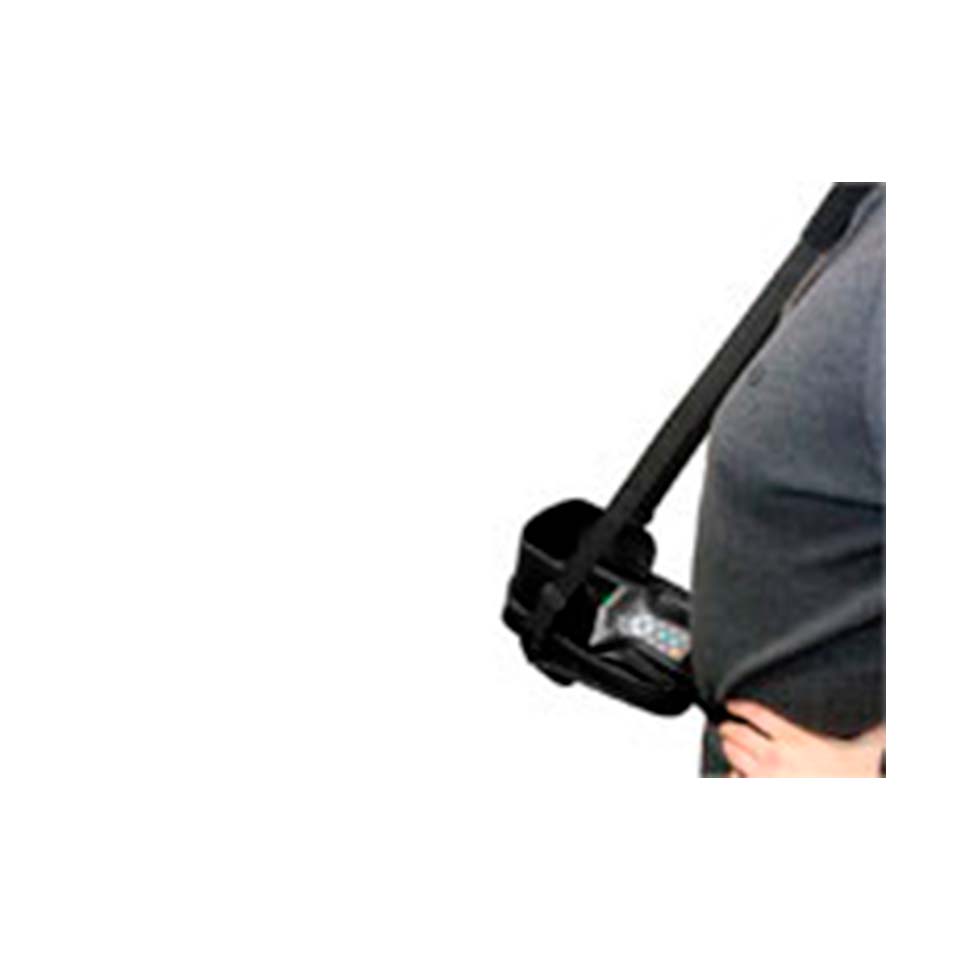

Возможность крепления электронного блока дефектоскопа в специализированном планшете

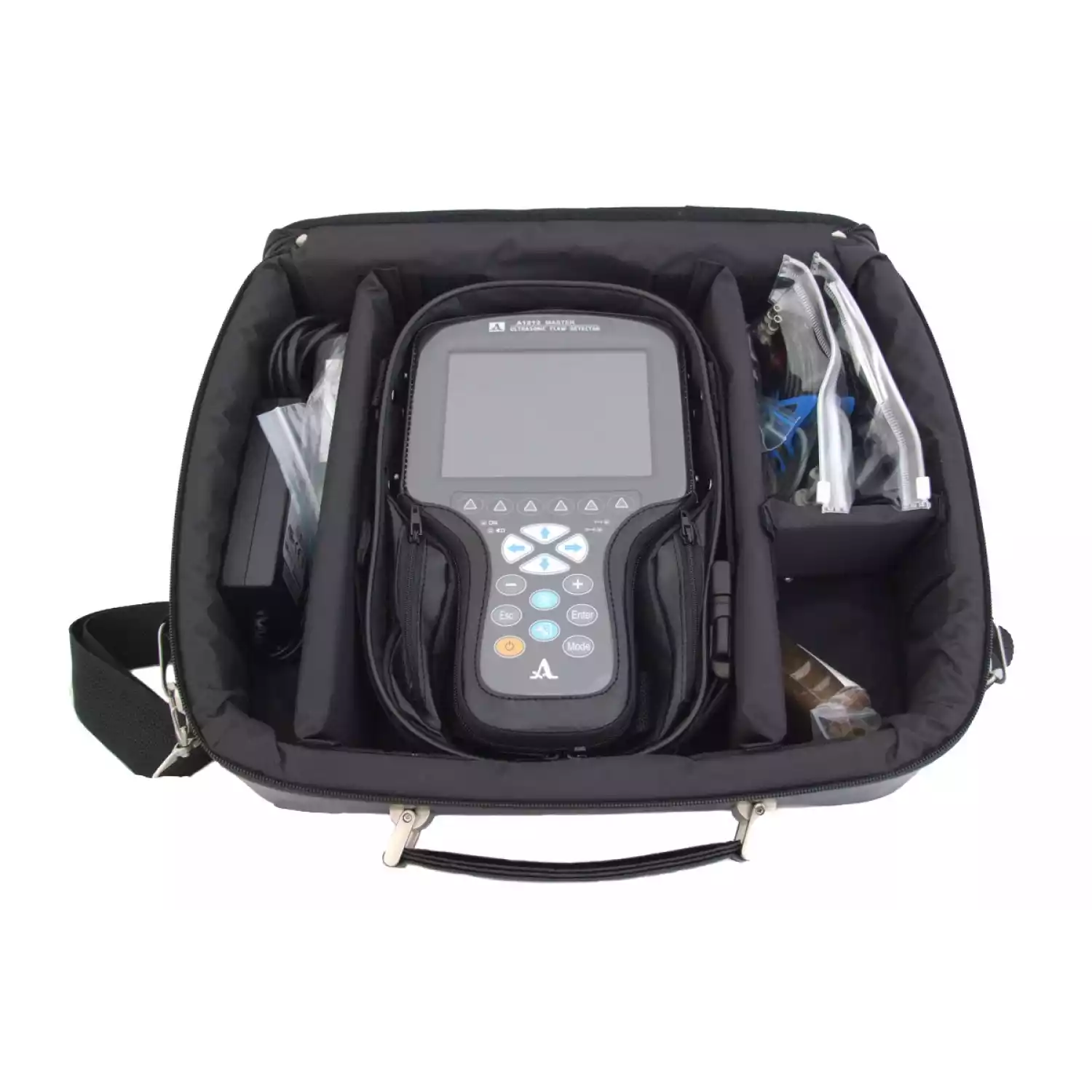

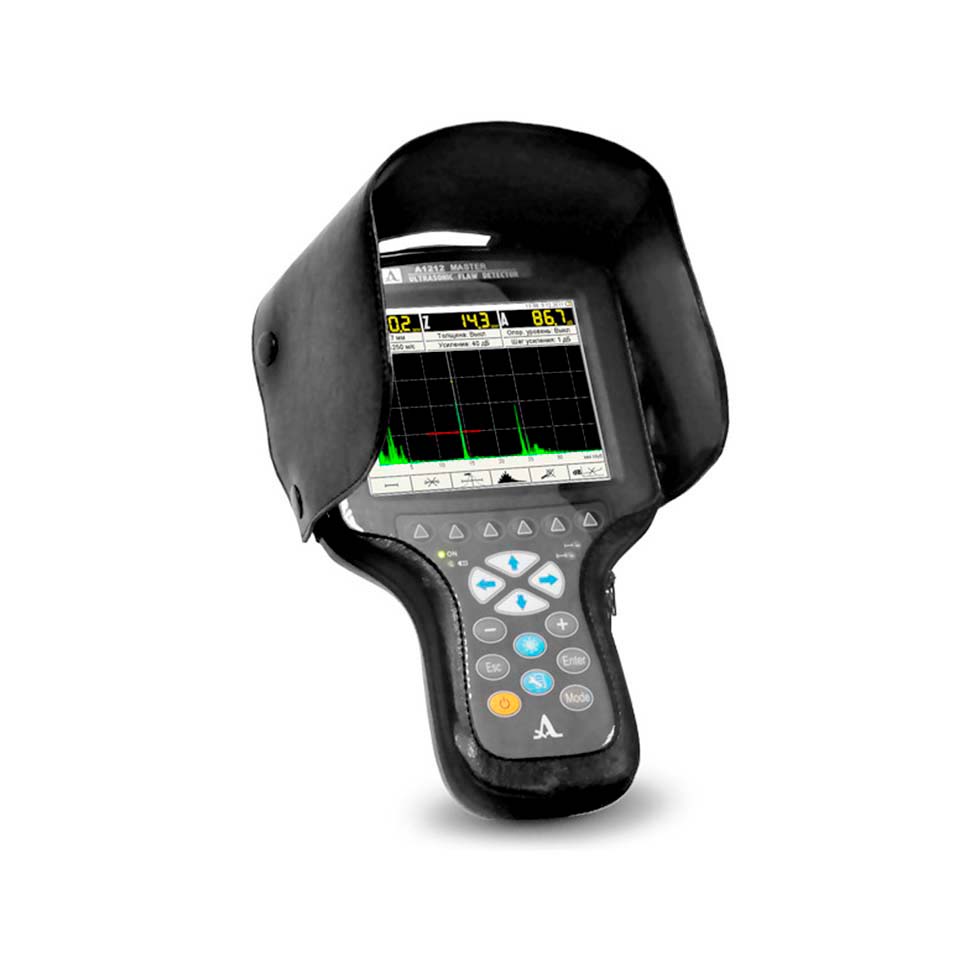

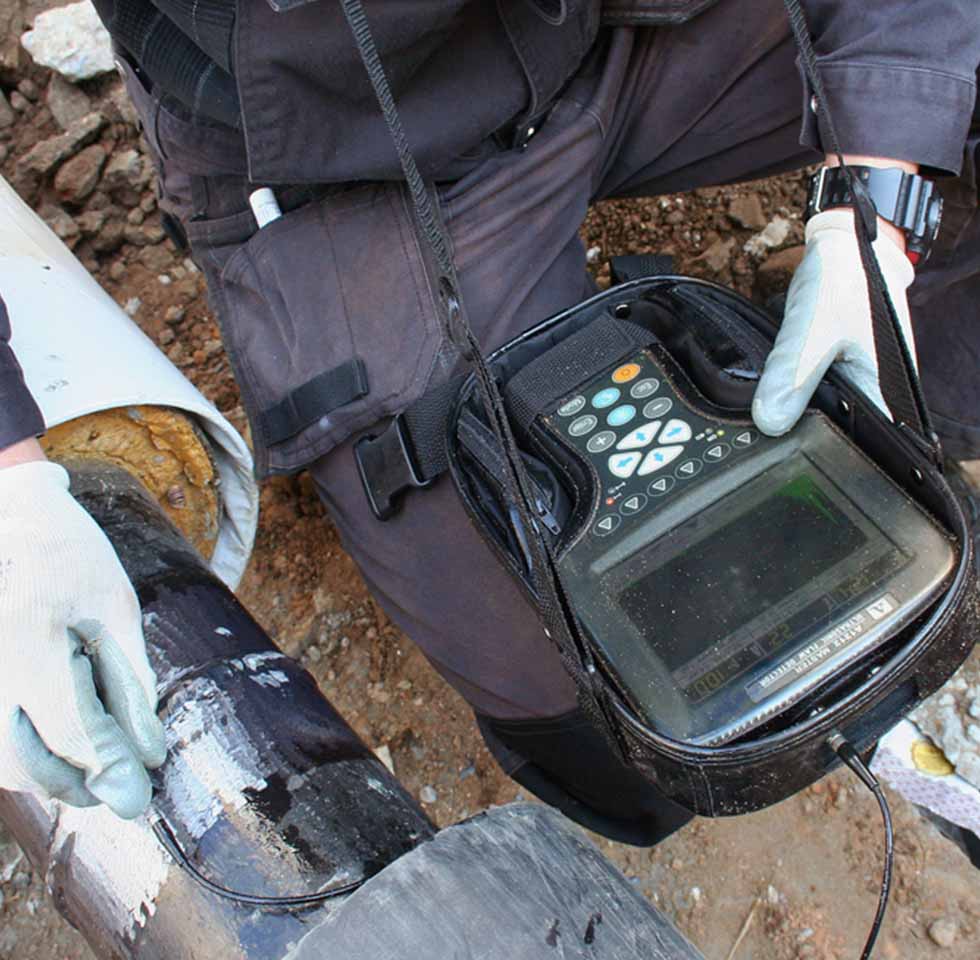

Специализированный чехол с солнцезащитной блендой
Защищают электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей.
Возможность использования солнцезащитной бленды в качестве подставки для настольного расположения дефектоскопа
Значительно облегчает работу с прибором в лабораторных условиях.

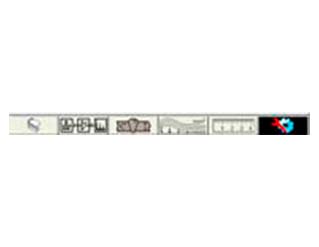

Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.

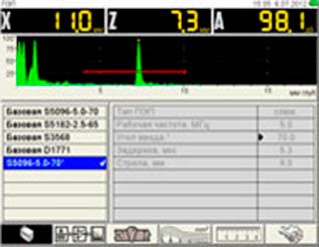

Большая библиотека конфигураций настраиваемых параметров (100 вариантов)
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.
Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).
Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.
Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).
В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

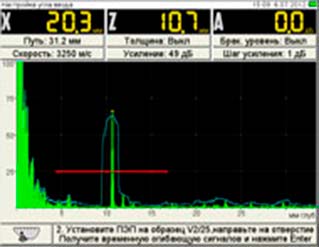

Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.

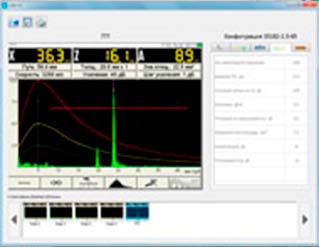

Работа с результатами измерений
Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
Специальная бленда защищает экран А1212 MASTER от внешнего освещения и солнечных лучей.
|
Методы контроля
|
Классический |
|
Дополнительные функции
|
ВРЧ, АРК (DAC) |
|
Разрешение экрана, пикс
|
640 х 480 точек |
|
Методы измерения
|
эхо-метод, эхо-зеркальный, зеркально-теневой и теневой |
|
Типы подключаемых преобразователей
|
прямые, наклонные, совмещённые и раздельно-совмещённые |
|
Диапазон номинальных частот ультразвука
|
0,5 – 15 МГц |
|
Отклонение рабочих частот от номинальных
|
± 10% |
|
Диапазон настройки скорости ультразвука
|
500 – 14 999 м/с |
|
Диапазон настройки усиления приёмника
|
0 – 100 дБ |
|
Отклонение установки усиления
|
± 1,0 дБ |
|
Шаг усиления
|
1, 6, 10 |
|
Амплитуда зондирующего импульса
|
20 В, 100 В, 200 В |
|
Период импульса, определяющий форму зондирующего сигнала
|
от 0,5 до 5,0 с шагом 0,5 |
|
Диапазон измерений временных интервалов на частоте 2,5 МГц
|
0 – 1 900 мкс |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов
|
± (0,1+0,0001·Тизм) мкс, |
|
|
где Тизм — измеренное значение временного интервала |
|
Способы амплитудной коррекции
|
ВРЧ — временная регулировка чувствительности, |
|
|
АРД — диаграмма амплитуда-расстояние-коррекция, |
|
|
DAC — кривая дистанция-амплитуда-коррекция |
|
Количество стробов
|
2 строба со световыми и звуковыми индикаторами срабатывания АСД |
|
Режимы измерения
|
ручной и автоматический |
|
Режимы работы
|
«ДЕФЕКТОСКОП», «СТОП» и «НАСТРОЙКА» |
|
Внутренняя память
|
2 000 изображений экрана (А-Сканы с параметрами контроля), запись коротких комментариев к изображениям при включенной Bluetooth-гарнитуре (до 20 сек) |
|
Библиотека конфигураций
|
4 базовые конфигурации для ПЭП, |
|
|
создание до 100 пользовательских конфигураций |
|
Системные настройки
|
установка даты и времени, звукового оповещения, таймера автоотключения, просмотр свободного объёма памяти и её полная очистка |
|
Источник питания
|
аккумулятор |
|
Номинальное напряжение питания
|
11,1 В |
|
Время непрерывной работы от аккумулятора
|
не менее 9 часов |
|
Время зарядки аккумулятора
|
до 3 часов, в зависимости от степени разряда |
|
Средняя наработка на отказ
|
18 000 часов |
|
Средний срок эксплуатации
|
не менее 5 лет |
|
Условия эксплуатации:
|
|
|
– диапазон рабочих температур
|
от -30 до +55 °С |
|
– относительная влажность воздуха
|
до 95 % при макс. температуре +35 °С |
|
Тип дисплея
|
цветной TFT с регулировкой яркости |
|
Разрешение дисплея
|
640×480 пикселей |
|
Частота кадров дисплея
|
25 Гц, 50 Гц, 250 Гц, 500 Гц, 1000 Гц, настраиваемая |
|
Язык интерфейса
|
русский, английский |
|
Степень защиты корпуса
|
IP65 |
|
Габаритные размеры
|
260×157×43 мм |
|
Масса
|
800 г с аккумулятором |
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

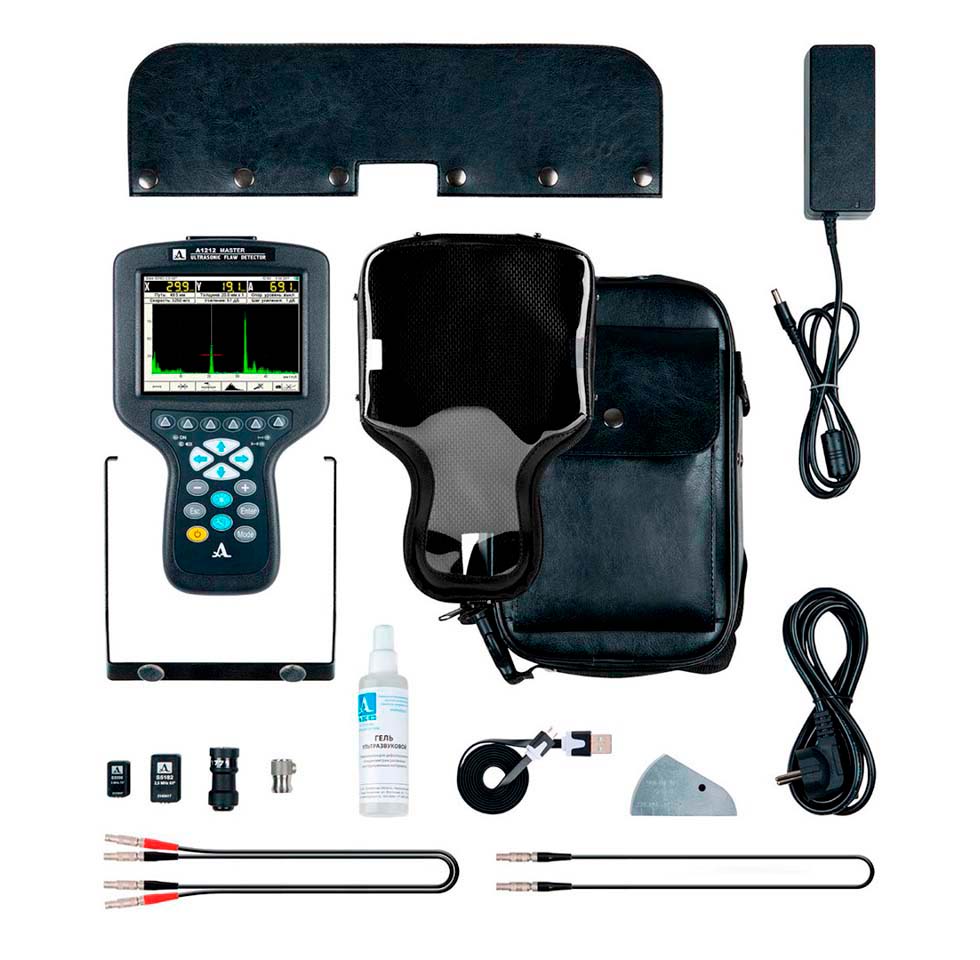

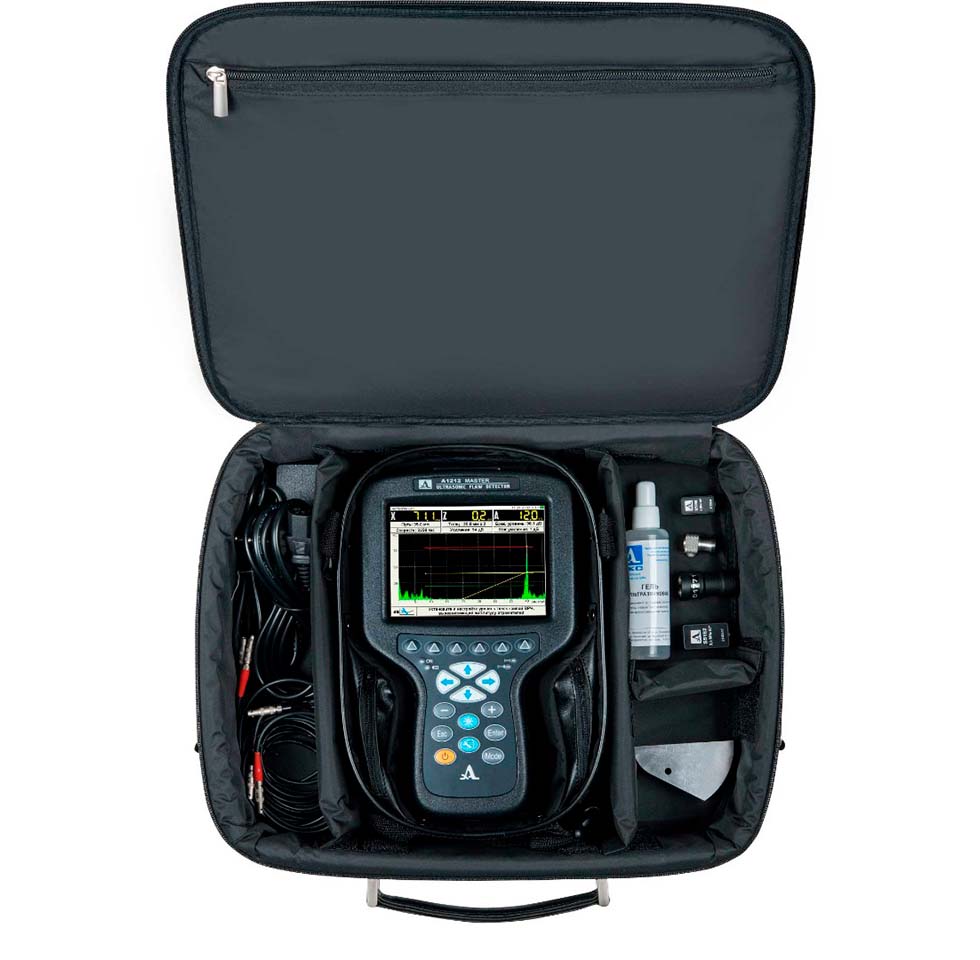

Вместе с продукцией вы получаете:
