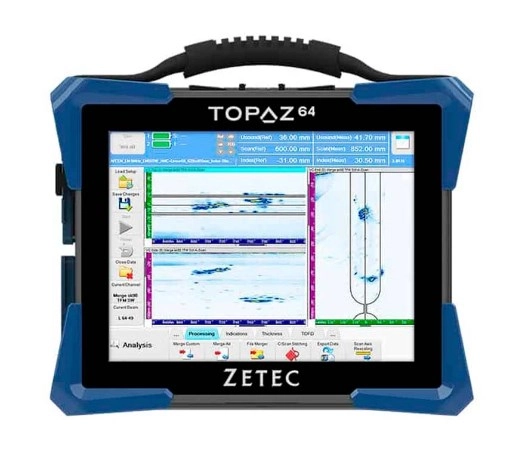

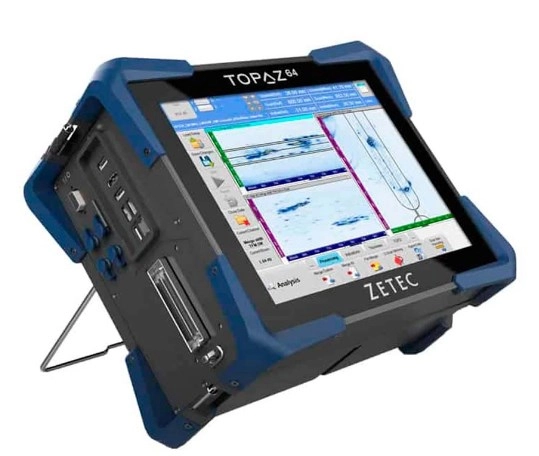

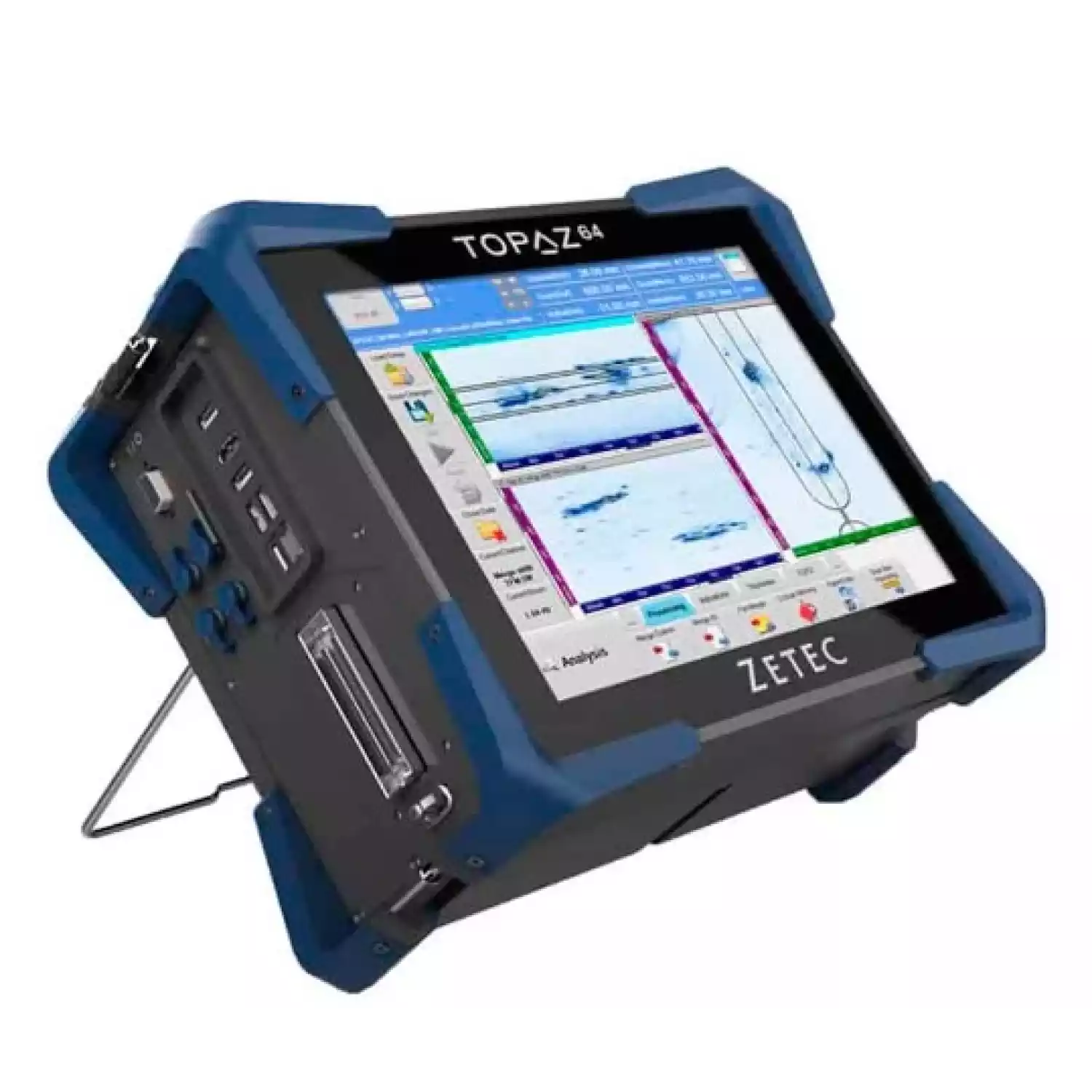

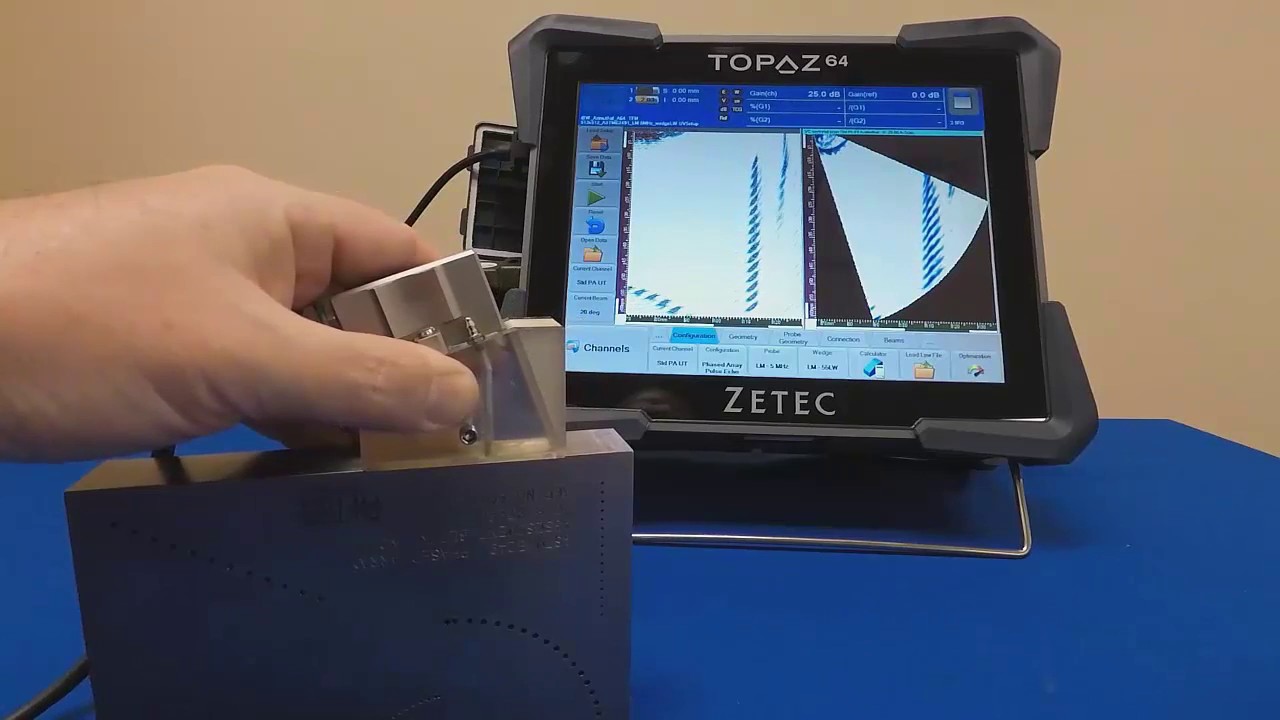

Ультразвуковой аппарат для неразрушающего контроля TOPAZ 64, в дальнейшем именуемый просто как "дефектоскоп", разработан для точного определения толщин стенок, выявления глубины погружения различных дефектов, измерения высоты и длины дефектных участков, а также
подсчёта дистанции при помощи энкодера. Кроме того, устройство предоставляет возможность сравнивать значимость сигналов, которые отражаются от дефектных мест в сварных соединениях или исходном сырье, в том числе на объектах, сделанных из различных металлов и сплавов, как в сфере производства оборудования, так и при эксплуатации трубопроводов, составных деталей и других изделий.
Основная концепция работы устройства для обнаружения дефектов заключается в создании ультразвуковых вибраций внутри материала объекта, подлежащего исследованию, а также в захвате эхо-сигналов ультразвуковых волн, которые отскакивают от несовершенств и межслоевых границ.

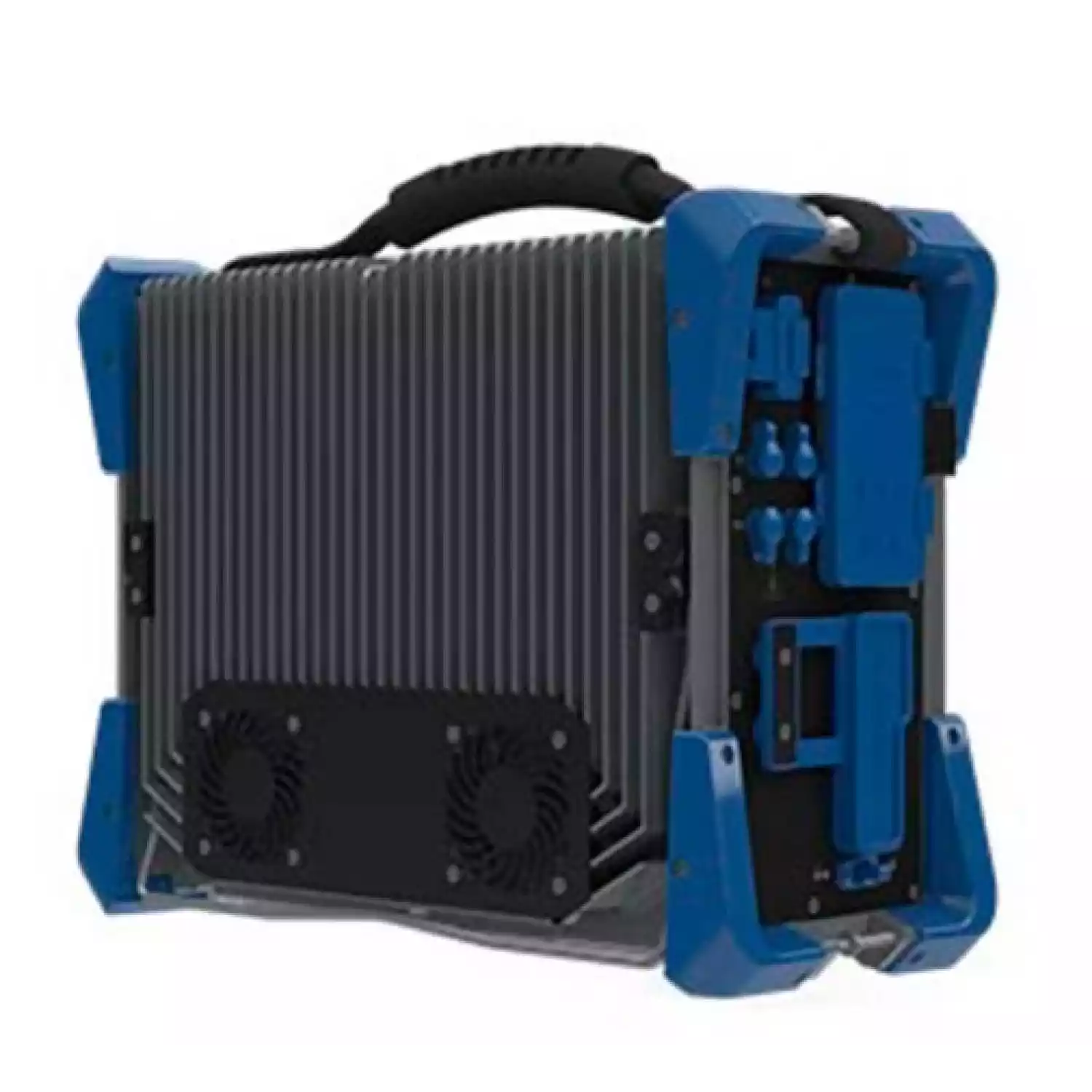

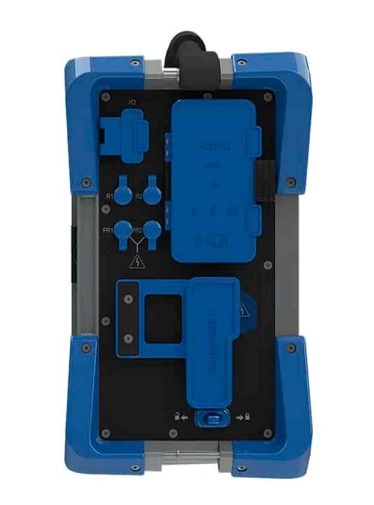

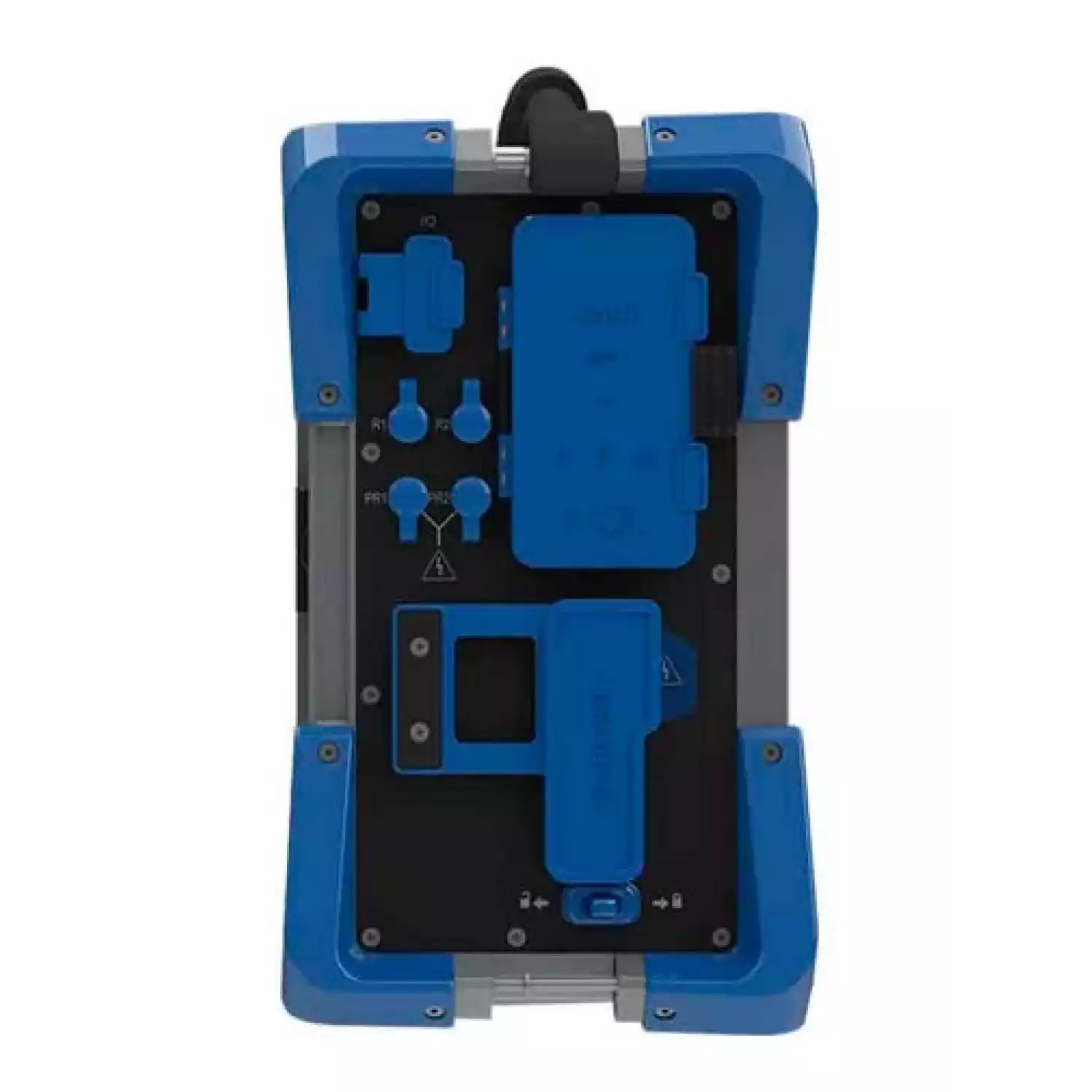

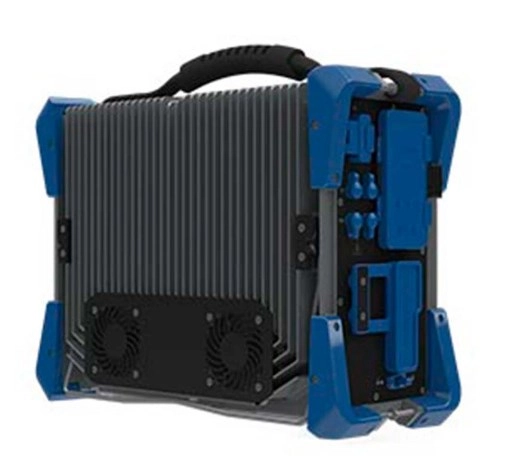

Устройство для диагностики неполадок оборудовано одним блоком и адаптируемыми датчиками на основе фазовых массивов (ФМ), классическими пьезоэлектрическими сенсорами и устройством считывания перемещений. По периметру дефектоскопа размещены разъемы для подсоединения ультразвуковых измерителей, включая те, что работают на принципе фазированного массива, а также порты USB для ансамбля внешних аксессуаров, интерфейс для импорта и экспорта данных, вход для сцепки с сетью Ethernet и коннектор для присоединения внешнего экрана.
Основными преимуществами TOPAZ 64 являются
Возможность одновременного подключения двух 2D преобразователей позволяет использовать схемы «тандем», «дуэт», увеличить производительность контроля за счет проведения контроля сварного шва с двух сторон (при использовании традиционного метода).
|
Основной объект контроля
|
Металлы |
|
Методы контроля
|
Классический, TFM, TOFD метод, ФАЗИР. РЕШЕТКИ |
|
Дополнительные функции
|
ВРЧ |
|
Разрешение экрана, пикс
|
1024 х 768 пикселей |
|
Размеры (Ш × В × Г)
|
278 × 343 × 158 мм (10,9 × 13,5 × 6,2 дюйма) |
|
Вес (с 1 × батареей)
|
9,1 кг (20,0 фунтов) |
|
Мультисенсорный дисплей
|
307 мм (12,1 дюйма) в ширину, 1024 x 768 пикселей |
|
Воздушное охлаждения
|
Нет |
|
Батареи с возможностью горячей замены
|
Да |
|
Память
|
256 ГБ твердотельный накопитель |
|
Калибровка прибора
|
Соответствует ISO 18563-1 / EN 12668-1 |
|
IP-класс
|
Разработан для IP66 |
|
Диапазон рабочих температур
|
от -10°C до 45°C (от 14°F до 113°F), с комплектом внешнего вентилятора: до 53°C (127°F) |
|
Диапазон температур хранения
|
от -40C до 70C (от -40F до 158F) |
|
Относительная влажность
|
80% без конденсации |
|
Разъем фазированной решетки
|
ZPAC |
|
Видео выход
|
HDMI |
|
Интерфейсы данных
|
Ethernet 1000 Base-T; 1 х USB 3.0; 3 порта USB 2.0 |
|
Характеристика фазированной решетки
|
|
|
Каналы с фазированной решеткой
|
32:128PR; 64:64PR или 64:128PR |
|
Каналы UT
|
2 P/E или 2 P/C |
|
Разрешение по амплитуде
|
16 бит |
|
Измерительный строб
|
4 + 1 строб синхронизации |
|
Максимальная частота повторения импульсов
|
< 40 кГц |
|
Сжатие данных
|
1, 2, 4, 8, 16 |
|
Максимум. Приложенное напряжение (50 Ом)
|
150Vpp PA UT (биполярный) /75V (униполярный) / 200V UT |
|
Полоса пропускания (-3 дБ)
|
от 0,5 до 18 МГц УМ; от 0,5 до 25 МГц UT |
|
Выпрямление
|
Цифровое |
|
Фильтрация
|
Аналоговый/цифровой (FIR) |
|
Сглаживание (видеофильтр)
|
Цифровой |
|
Самопроверка
|
да |
|
Автоматическое обнаружение датчиков
|
Да (с идентификационным чипом датчика Zetec) |
|
Автоматическое обнаружение сканера
|
Да (с чипом Zetec ID) |
|
Законы фокусировки
|
1024 с неограниченным количеством групп |
|
Размер кадра TFM
|
До 1 млн баллов |
|
Частота кадров TFM
|
До 110 Гц (разрешение 65 тыс. точек на кадр) |
|
Максимальное количество образцов
|
16 384 |
|
Максимальный размер файла данных
|
2 ГБ; Неограничено для необработанных данных A-Scan |
|
Интерфейсы энкодера
|
3 квадратурных |
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
