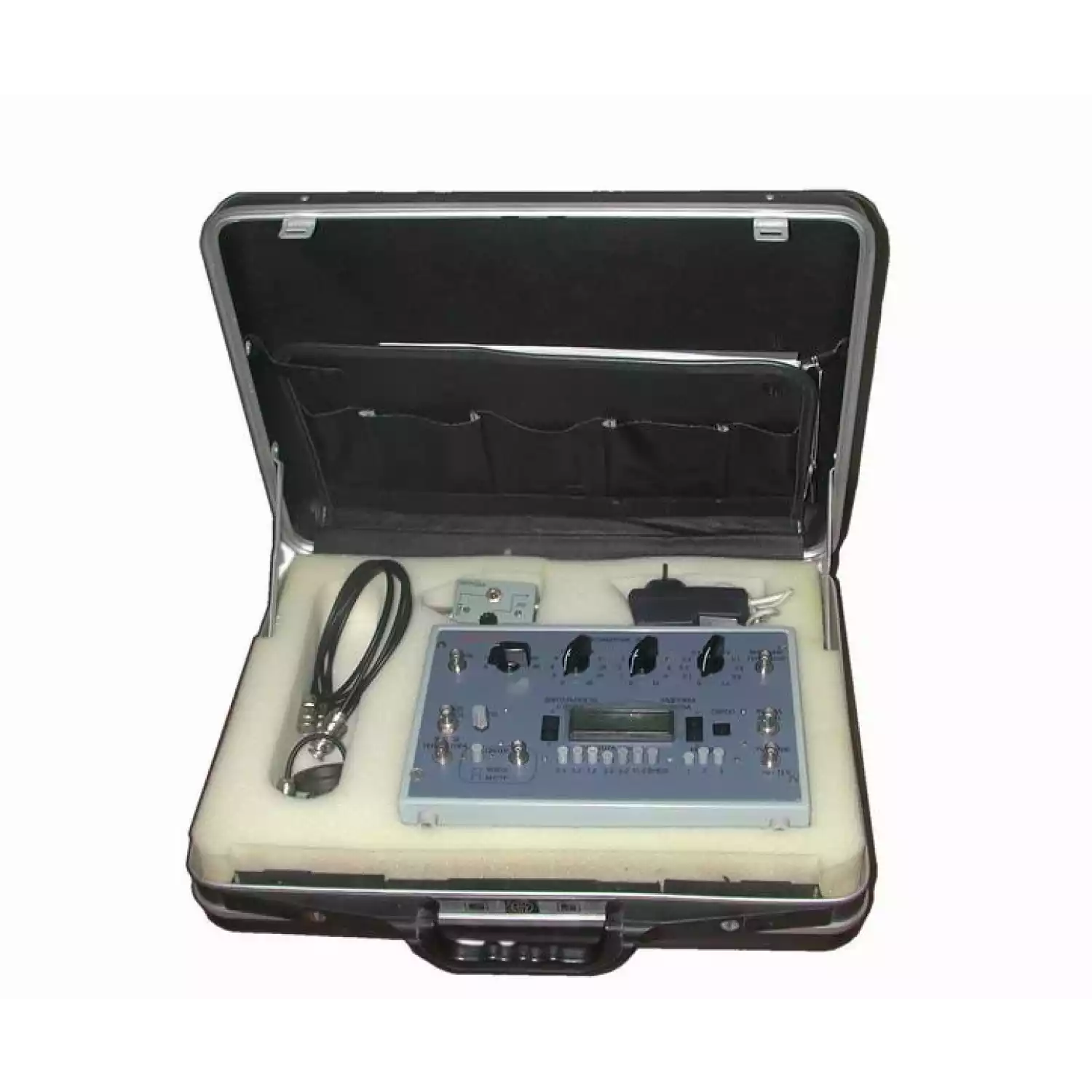

Ультразвуковой тестер МХ01-УЗT-1

Новости

25.01.2020

Обращаем ваше внимание, что с 1 февраля 2020 года меняются цены на продукцию ООО «АКС».

Подробнее
02.11.2019

Мы рады сообщить что наша Компания успешно прошла межлабораторные сравнительные испытания.

Подробнее

Внесен в реестр СИ

Под заказ
Артикул: 876616
Луч

Ультразвуковой тестер МХ01-УЗT-1 для регулировки, ремонта и поверки ультразвуковых дефектоскопов отечественного и зарубежного производства в соответствии с требованиями ГОСТ 23667-85.
Цена по запросу
Описание

Тип оборудования: тестер ультразвуковой

Производитель дефектоскопов: Россия

Серия: МХ01-УЗT

Модель: МХ01-УЗT-1

Описание: прибор для поверки ультразвуковых дефектоскопов-тестеров ультразвуковой

Гарантия на ультразвуковой прибор МХ01-УЗT-1: 12 месяцев.

Сертификаты на ультразвуковой тестер МХ01-УЗT-1:

  • Сертификат Реестра средств измерений Госстандарта РФ (срок действия истек);

Назначение УЗ тестера МХ01-УЗT-1:

Ультразвуковой тестер МХ01-УЗT-1 предназначен для регулировки, ремонта и поверки ультразвуковых дефектоскопов отечественного и зарубежного производства в соответствии с требованиями ГОСТ 23667-85 (Ультразвуковые дефектоскопы. Методы и средства поверки).

Тестер состоит из импульсного генератора фиксированных частот : 0,625; 1.25; 1.8; 2.5; 5.0 и 10.0 МГц, устройства задержки радиоимпульса, генератора импульсов синхронизации и аттенюатора 0 - 101 дБ с дискретностью отсчета 0,1 дБ, что позволяет упростить схему измерений и значительно удешевить стоимость оборудования, необходимого для организации поверки (например, из поверочной схемы дефектоскопа УД2-12 исключаются селектор СЕ - 33, магазин затухания МЗ-50-2, генераторы Г5-54 и Г4-102, а также фильтры RLC). Предусмотрена возможность изменения режима работы тестера: получение радиочастотных импульсов фиксированной длительности , изменяемой длительности, а также непрерывной частоты. При необходимости работы на других частотах и для плавного изменения частоты генерации ,предусмотрена возможность подключения внешнего генератора с максимальной амплитудой сигнала до 3 В.

Ультразвуковой тестер МХ01-УЗT-1 позволяет измерять следующие параметры электронных блоков ультразвуковых дефектоскопов: максимальную чувствительность и нелинейность амплитудной характеристики приёмника; погрешность измерительного аттенюатора; погрешность измерения отношения амплитуд сигналов на входе приемника; погрешность настройки и чувствительность порогового индикатора; уровень отсечки помех; динамический диапазон приёмного тракта, а при дополнительном подключении частотомера Ч3-34 v глубину, длительность и задержку ВРЧ (временной регулировки чувствительности); погрешность глубиномерного устройства; диапазон скоростей ультразвука контролируемых материалов. Питание тестера осуществляется от источника постоянного тока напряжением 8-12 В, или от выносного блока питания от сети 220 В. Тестер поставляется в укладочном чемодане типа "дипломат". В комплект поставки входят тестер, сетевой блок питания, соединительные кабели.

Прибор МХ01-УЗT-1 сертифицирован Госстандартами России, Украины и Молдовы.

Технические характеристики

Фиксированные частоты 0.625; 1.25; 1.8; 2.5; 5.0; и 10.0 МГц
Диапазон частот, воспроизводимых тестером от внешнего генератора 0.1 - 15.0 МГц
Длительность фиксированных импульсов 4±1 периода установленной частоты генератора
Длительность регулируемых импульсов 0,5 - 80 мкс
Длительность задержки импульсов 2,0 - 2000 мкс
Амплитуда сигнала на выходе тестера на нагрузке 50 Ом 2,0±0,3 B
Амплитуда синхроимпульса, вырабатываемого тестером 4,5 В длительность - 1 мкс, полярность - положительная
Амплитуда внешнего запуска тестера 3,5 В, длительность - не менее 1 мкс, полярность - положительная и отрицательная
Амплитуда импульса задержки 4,5 В , длительность 8 мкс, полярность - отрицательная
Диапазон затухания аттенюатора 0 - 101 дБ
Декады 10 х 0,1 дБ, 10 х 1 дБ, 10 х 3 дБ, 6 х 10 дБ
Дискретность отсчета 0,1 дБ
Погрешность установки затухания по ГОСТ 23 667-85
Диапазон частот аттенюатора 0,1 - 15 МГц
Входное и выходное сопротивление аттенюатора 50 Ом
Потребляемая мощность от сети 220 В не более 5 Вт
Масса тестера в комплекте не более 7 кг



*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Комплект поставки прибора:

  • Ультразвуковой тестер МХ01-УЗТ-1 - 1 шт.
  • Нагрузка регулируемая - 1 шт.
  • Кабели соединительные в/ч - 4 шт.
  • Тройник в/ч - 1 шт.
  • Блок питания - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Чемодан укладочный - 1 шт.
