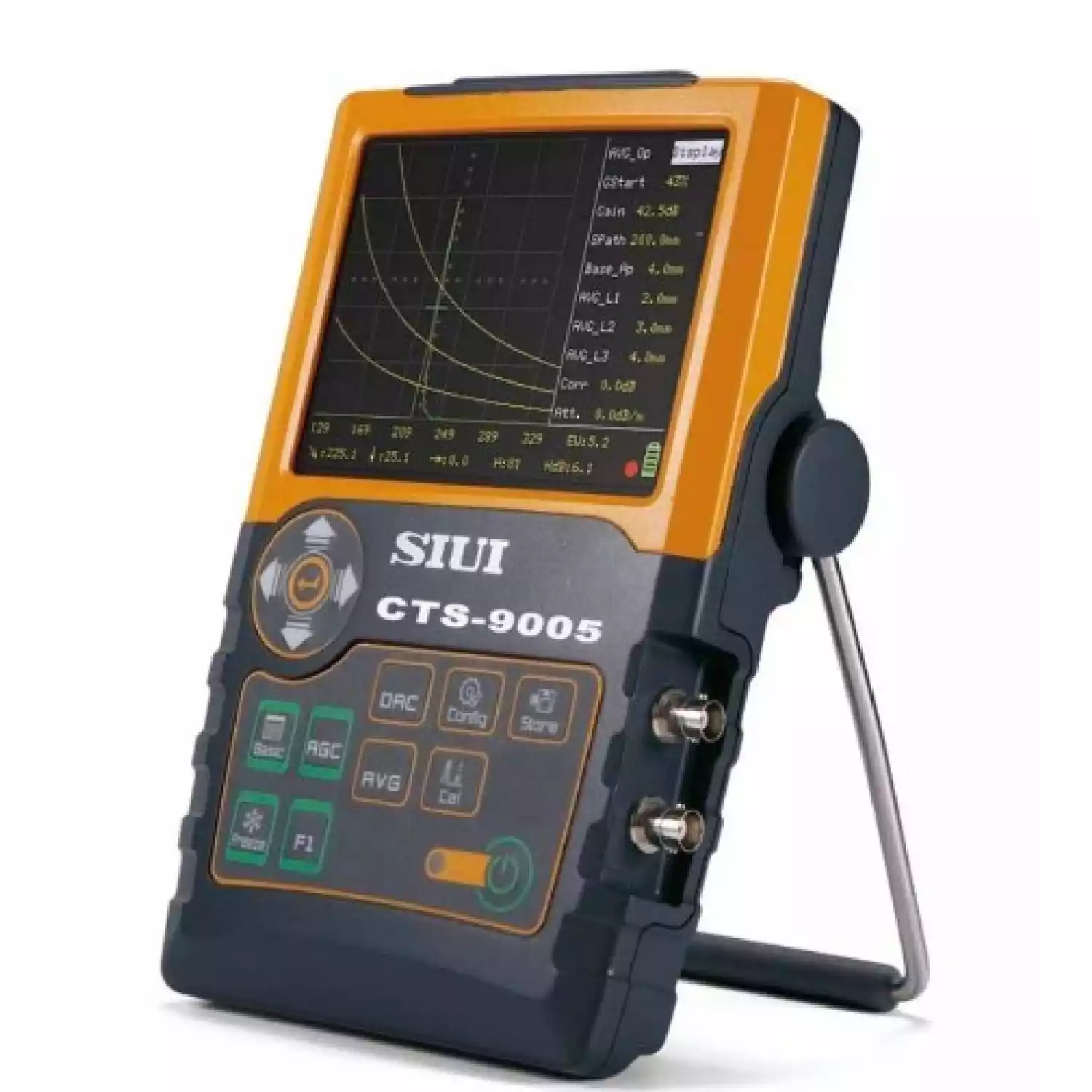

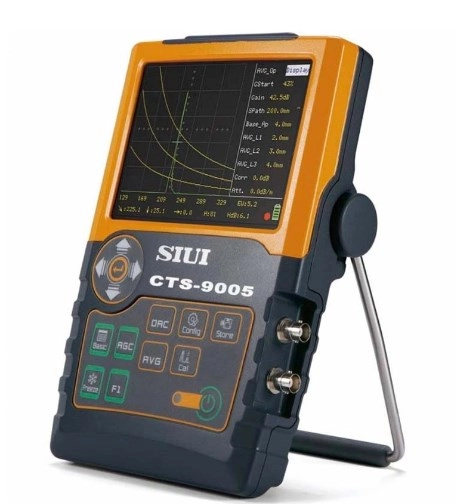

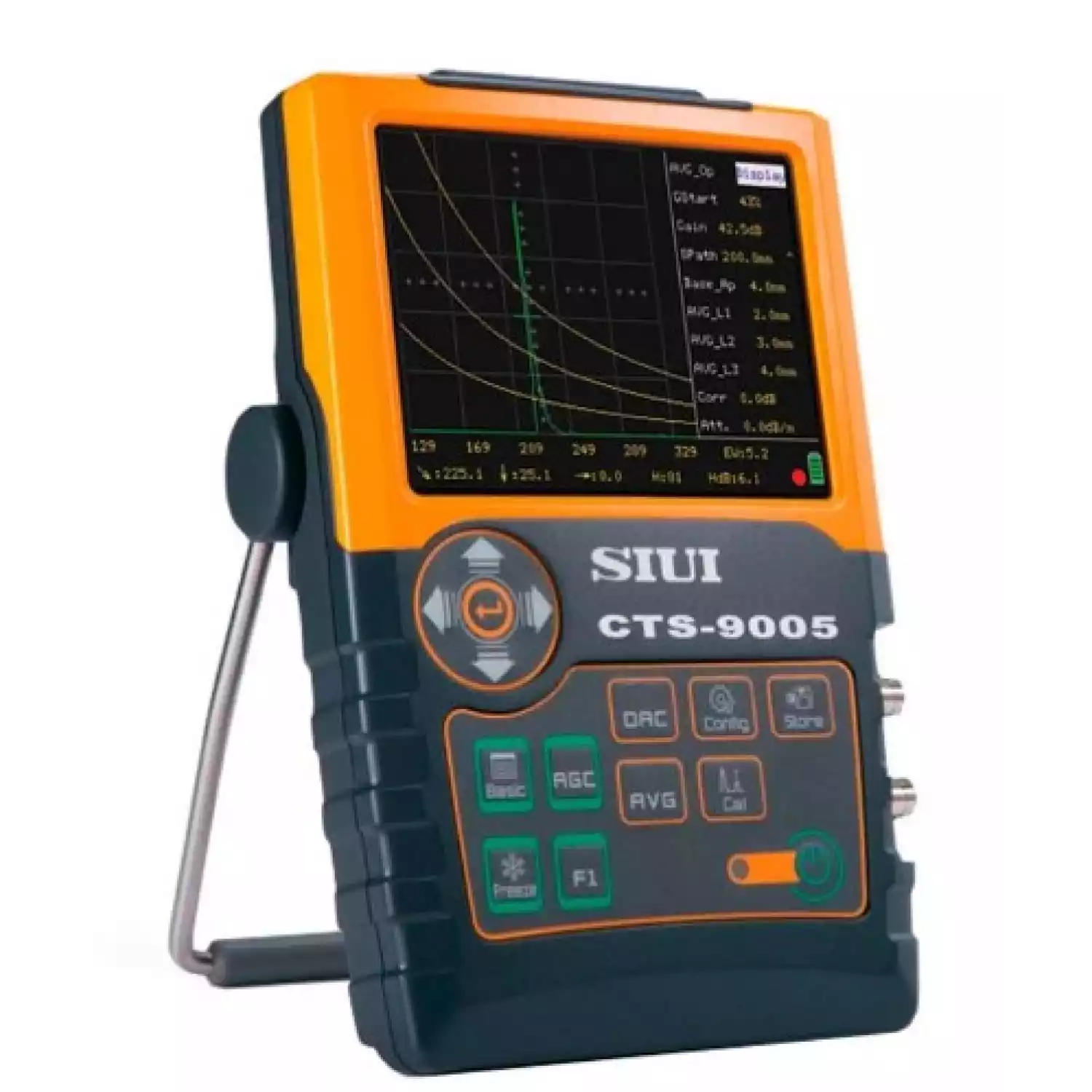

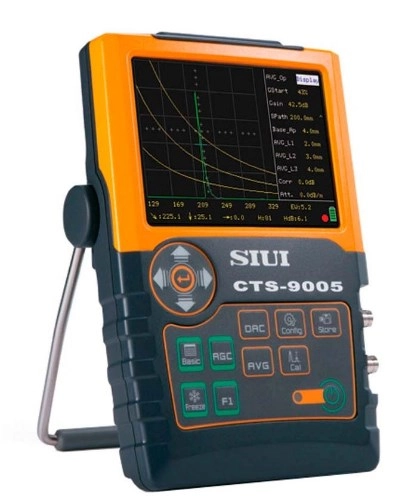

CTS-9005 - это одноканальный дефектоскоп, который отображает эхо-сигналы в формате А-скана. Изображение выводится на яркий цветной дисплей диагональю 5,7 дюйма с широким углом обзора. Несмотря на ограниченный функционал, в приборе предусмотрены функция ВРЧ, возможность построения АРД-диаграмм и кривых DAC. Программа прибора отображает на экране три кривые, соответствующие браковочному, контрольному и поисковому уровням. Автоматический расчет эквивалентной площади отражателя позволяет отказаться от ручных расчетов и повысить производительность. Прибор поддерживает работу с преобразователями головных волн, которые удобны для выявления приповерхностных трещин и непроваров. Функция толщиномера отсутствует, однако измерение толщины возможно с использованием глубиномера методом перехода через ноль. Диапазон измерений составляет от 5 до 13 000 миллиметров.

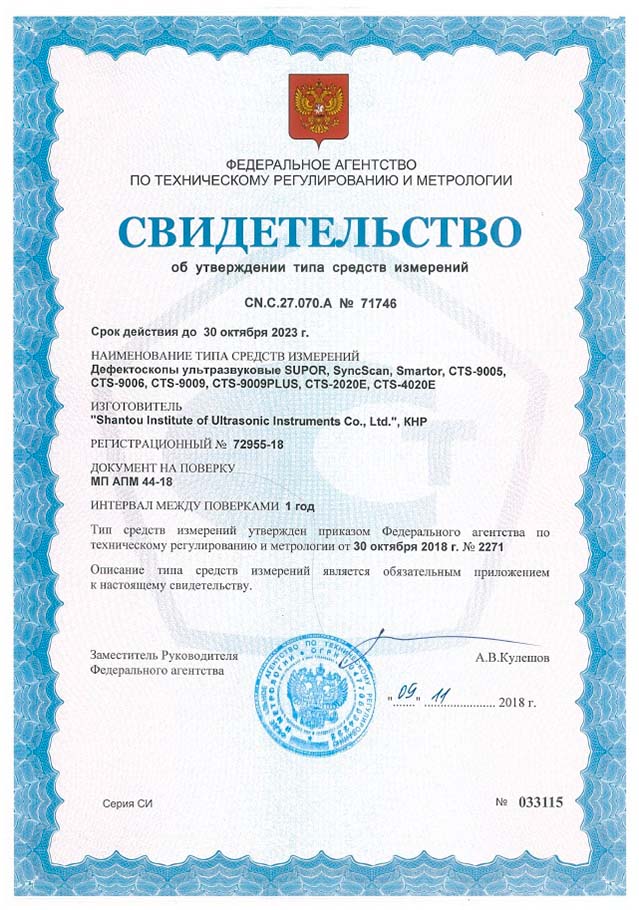

Срок работы съемного аккумулятора до 7 часов без подзарядки. Модель внесена в реестр средств измерений РФ и соответствует общим требованиям российских и зарубежных нормативов в том числе ГОСТ Р 55724-2013, DS-1, EN-12668-1 и другим.
Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
|
Основной объект контроля
|
Металлы |
|
Методы контроля
|
Классический |
|
Дополнительные функции
|
АРК (DAC), ВРЧ, А-скан |
|
АРД
|
Да |
|
B-skan
|
Да |
|
Модель
|
CTS-9005 |
|
Погрешность аттенюатора
|
12 дБ±1дБ |
|
Динамический диапазон
|
≥30дБ |
|
Минамальная толщина контроля
|
≤3 мм (с датчиком P5-10L) |
|
Уровень шумов
|
≤10(1-4Мгц) |
|
Рабочий диапазон частот
|
0,5-10 С 2-мя шагами 1-4/0,5-10 |
|
Диапазон детектирования
|
0-13000мм (продольная волна по стали) |
|
Перестановка импульсов
|
10-1000мм (продольная волна по стали) |
|
Диапазон задержек в призме
|
0-200 мс |
|
Скорость ультразвука в материале
|
400-15000м/с |
|
Питание
|
Низкое/Высокое |
|
Демпфирование
|
Низкое/Высокое |
|
Подавление
|
0-80% |
|
Детектирование
|
Позитивное, негативное, полное, фильтр RF |
|
Регулировка усиления
|
0-110дБ с шагом 0,5/2/6/12 |
|
Порт Ethernet
|
Подключение к ПК |
|
Развертки
|
Формирование изображения А-скана |
|
DAС
|
Используется для построения, установки и применения DAС кривых |
|
АРД
|
Используется для построения, установки и применения АРД диаграмм |
|
Функция AWS D1.1/D1.5
|
нет |
|
Функция AWS D1.1/D1.5
|
нет |
|
Функция API 5UE
|
нет |
|
Коррекция округлой поверхности
|
нет |
|
Измерение протяженности дефекта
|
нет |
|
Определение толщины
|
нет |
|
B-скан
|
нет |
|
Снимок экрана
|
Печать изображение экрана и экспортировать его на USB диск |
|

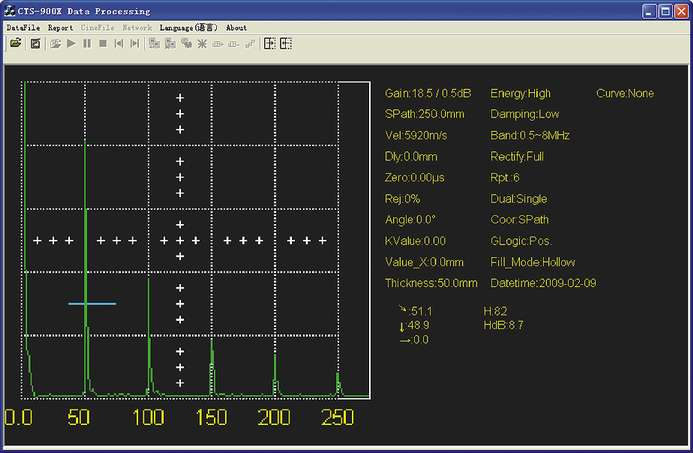

USB
|
Данные могут быть сохранены на USB носитель |
|
Стробы
|
Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом |
|
Память
|
300 наборов данных, включая настройку системы, статус дефектоскопии, и другие |
|
Сигнализация
|
выключение/включение, включение и выключение звукового сигнала |
|
Автоматическое усиление
|
Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды. |
|
|
Настройка амплитуд: 80%/100% |
|

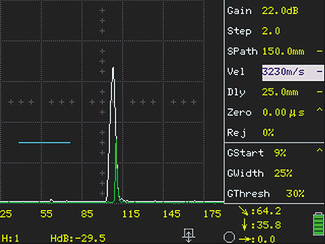

Запоминание пика
|
На дисплее огибающая формы волны |
|
Пик эхо-сигнал
|
Запоминание максимума волны |
|
Функция заморозки экрана
|
Заморозить форму волны на экране |
|
Увеличение
|
Увеличение/Уменьшение области на экране, занимаемой сигналом |
|
Автоматическая калибровка
|
Для калибровки задержки в призме и скорости звука в материале. |
|
Измерение угла
|
Измерение угла датчиков |
|
Дисплей
|
ЖКИ дисплей 5,7 дюймов; 320x240 пикселей |
|
Время работы
|
≥7ч |
|
Рабочее напряжение питания
|
9-12 DC(внешний блок питания); 6,0-8,4(Батарея) |
|
Диапазон рабочих температур
|
От -10.° С до 40.°С |
|
Вес
|
1,15кг с аккумуляторами |
|
Размер
|
152х240х52мм (BxШхД) |
|
Язык
|
Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский |
