Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: УД3, UD3

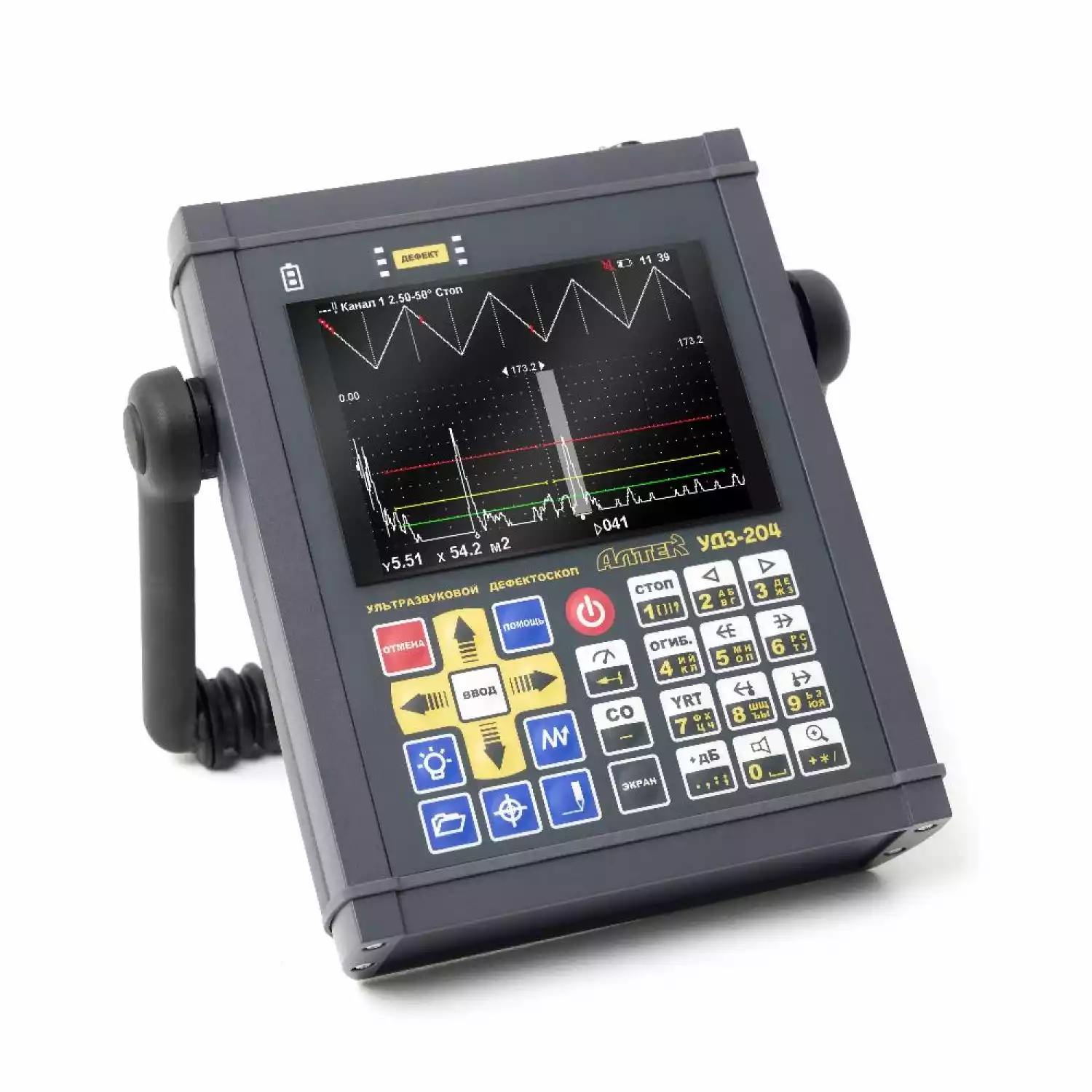

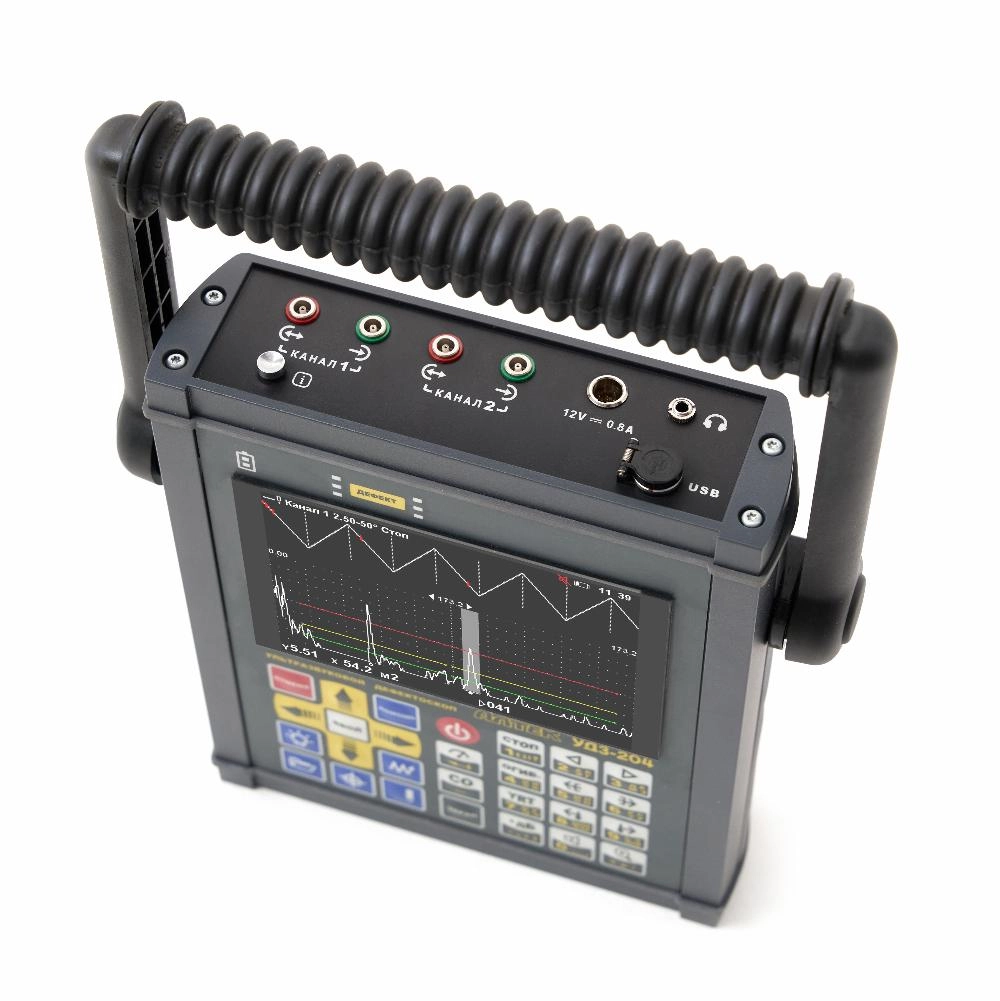

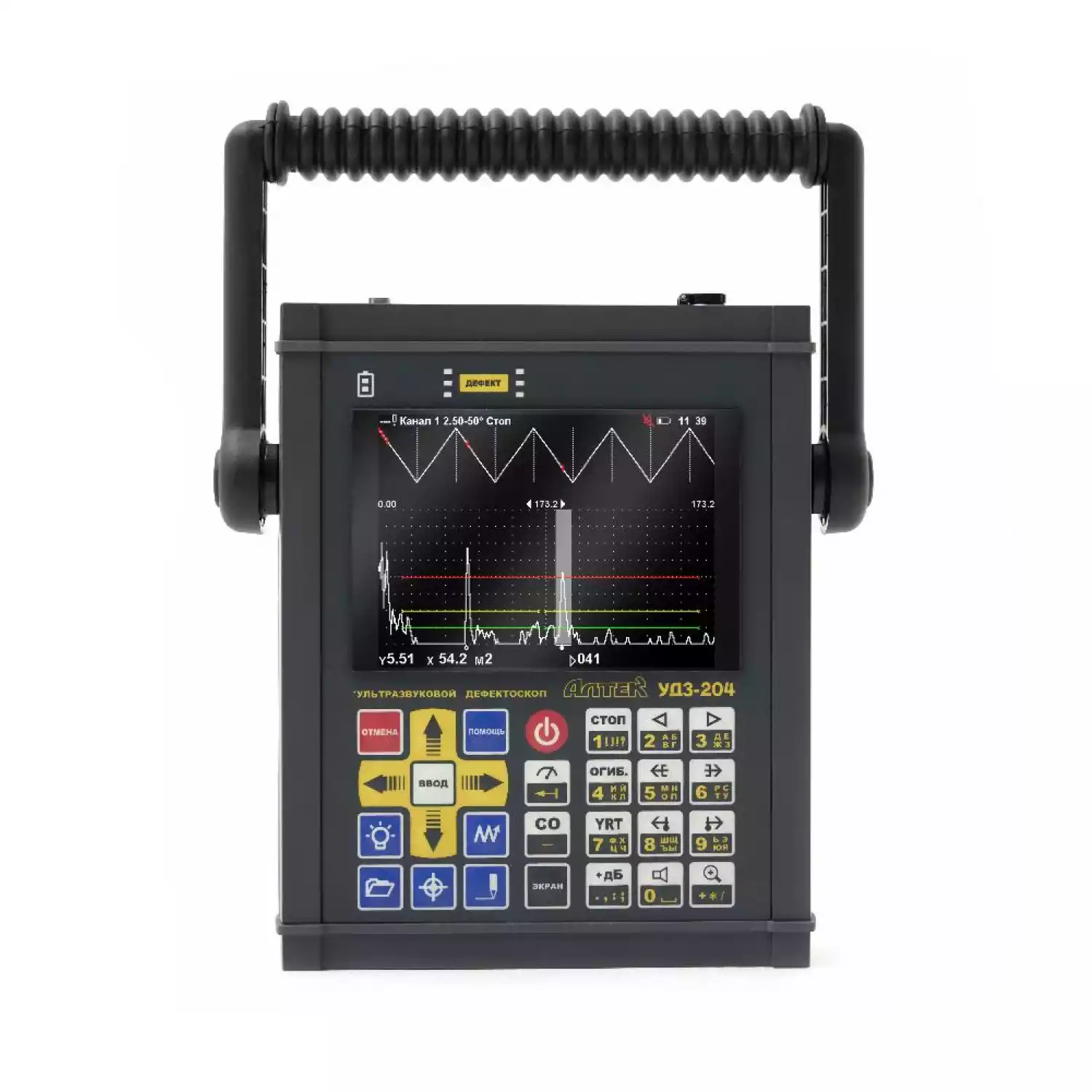

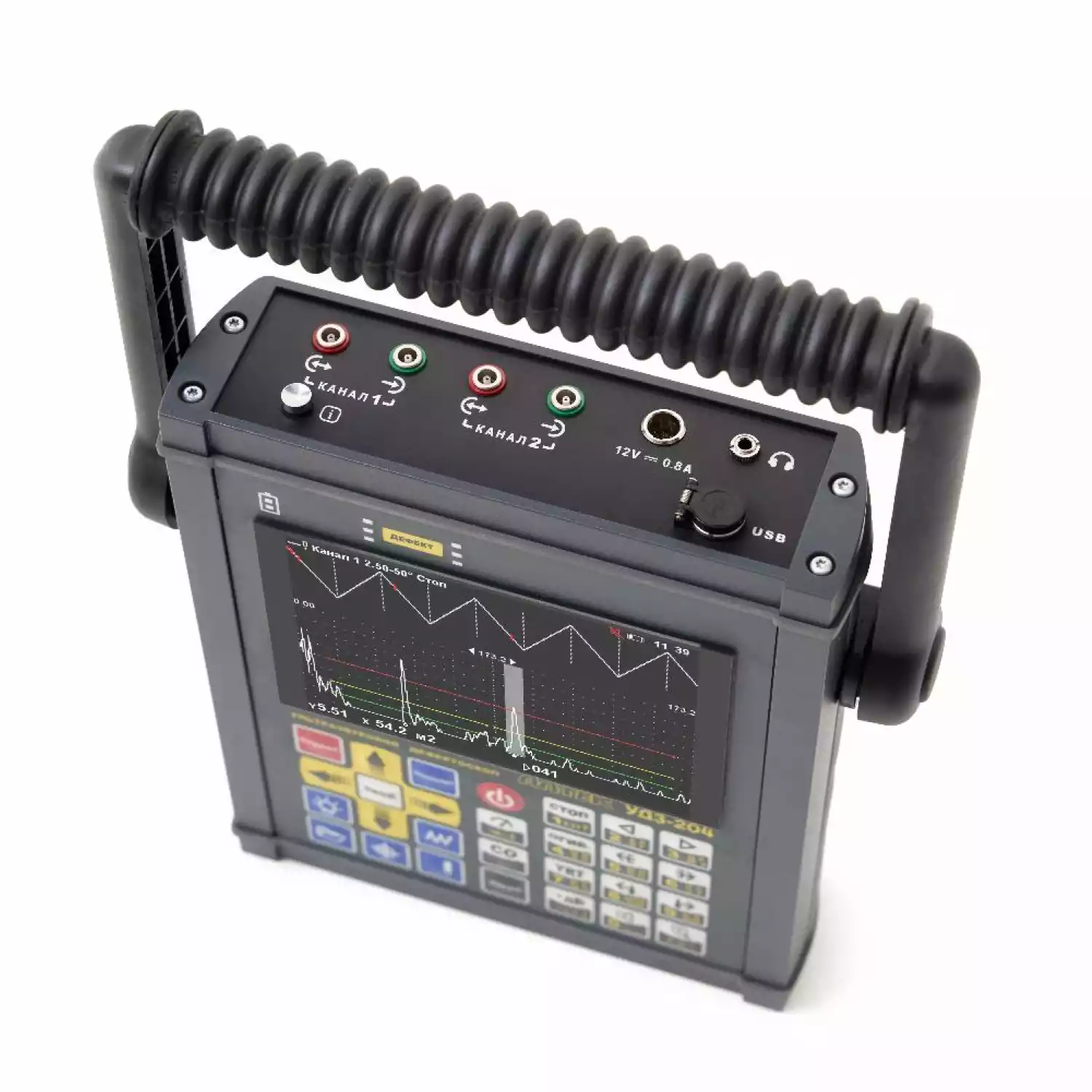

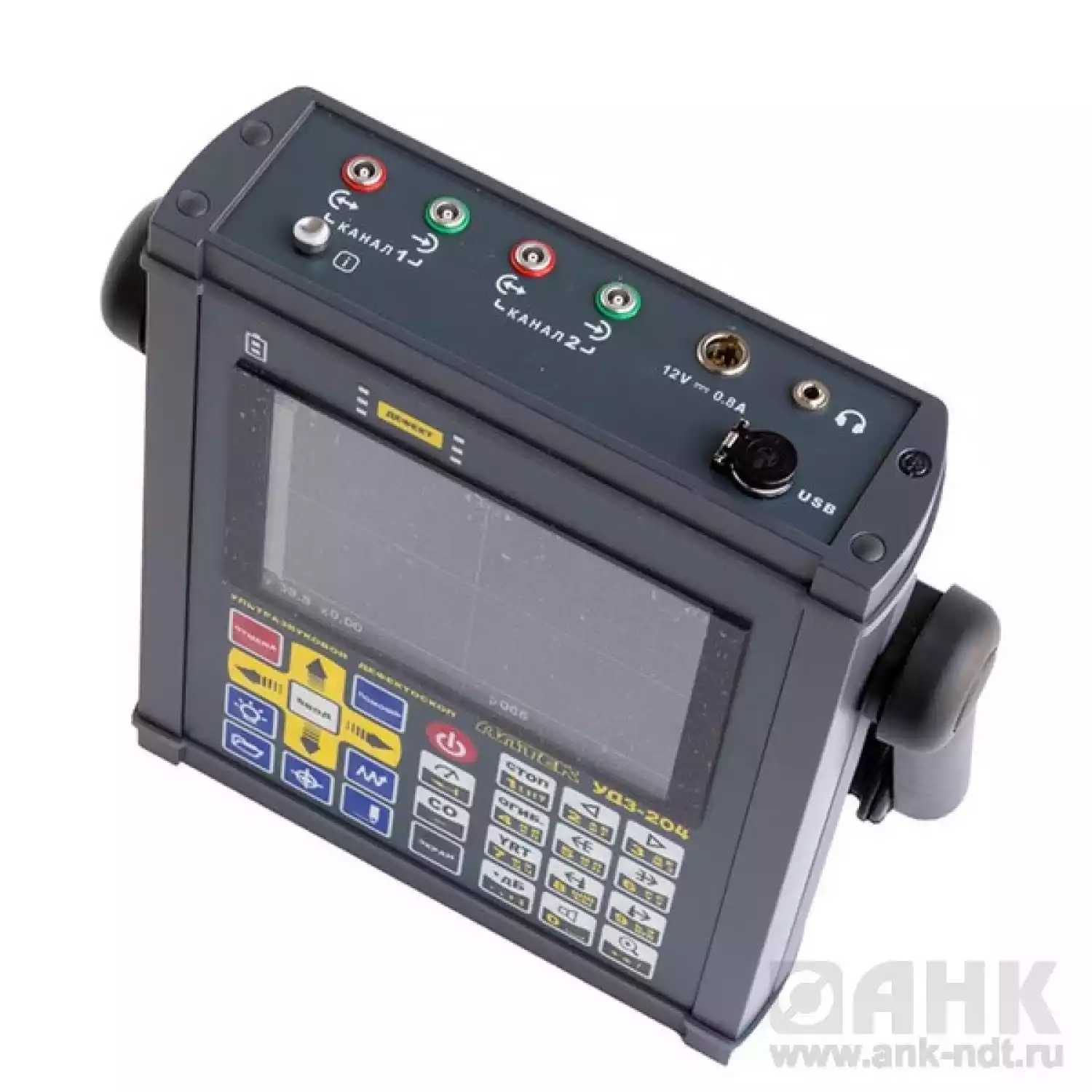

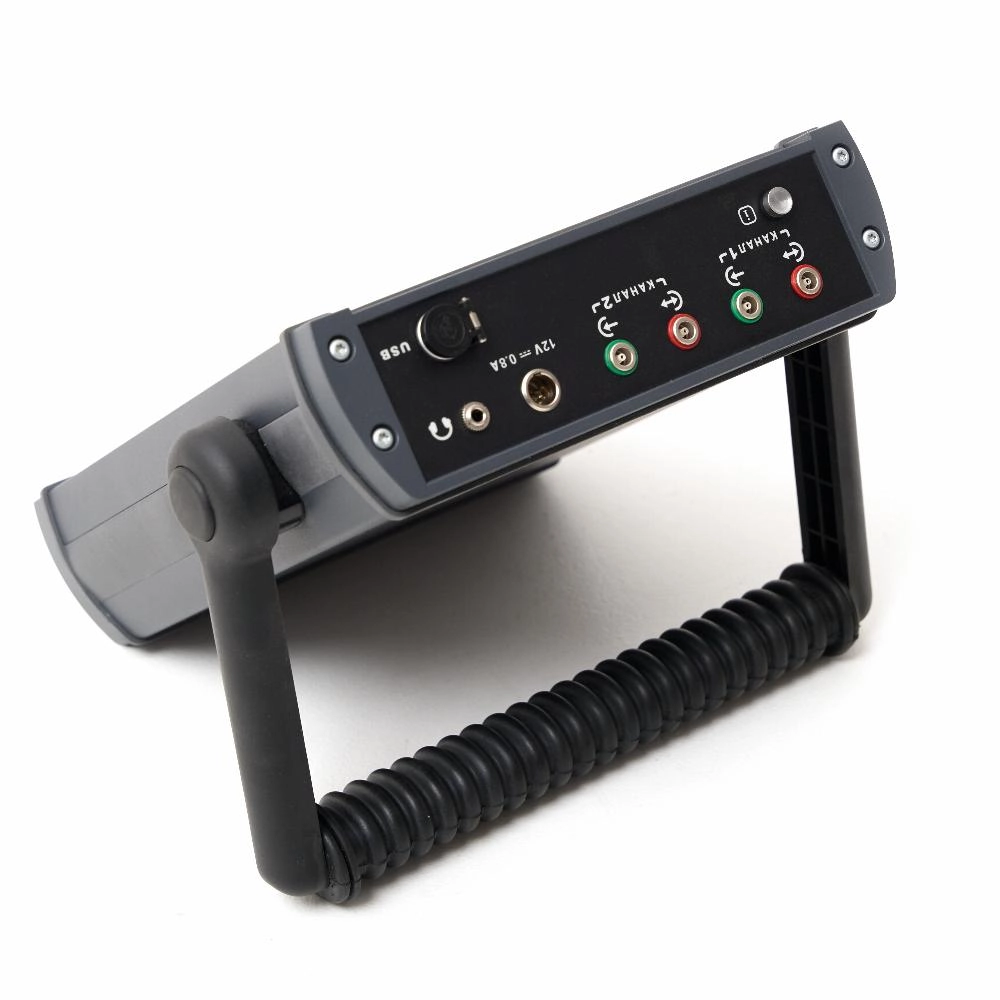

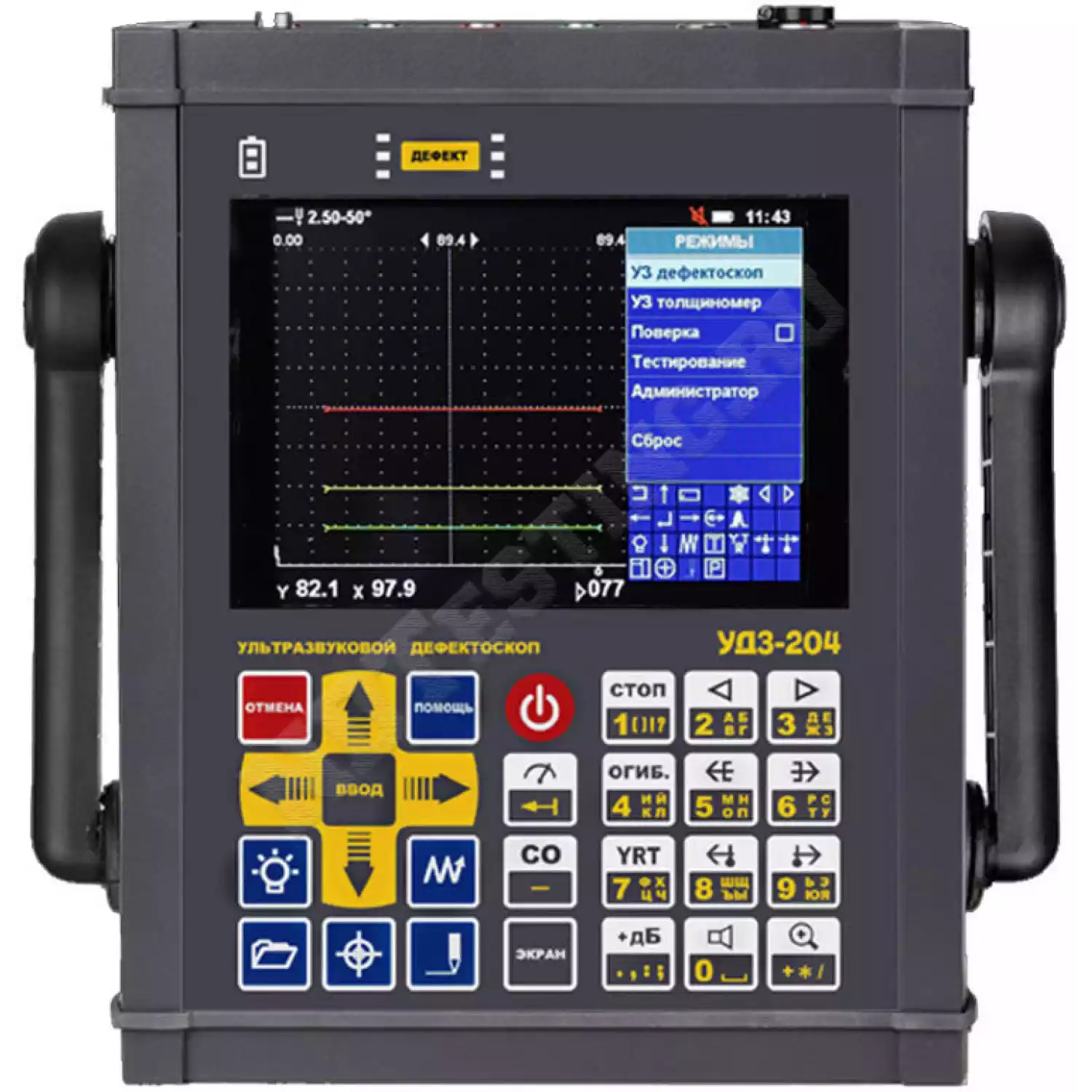

Модель: УД3-204 ПЕЛЕНГ, UD3-204 PELENG
Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале
Сертификаты и удостоверения на ультразвуковой дефектоскоп УД3-204 ПЕЛЕНГ:

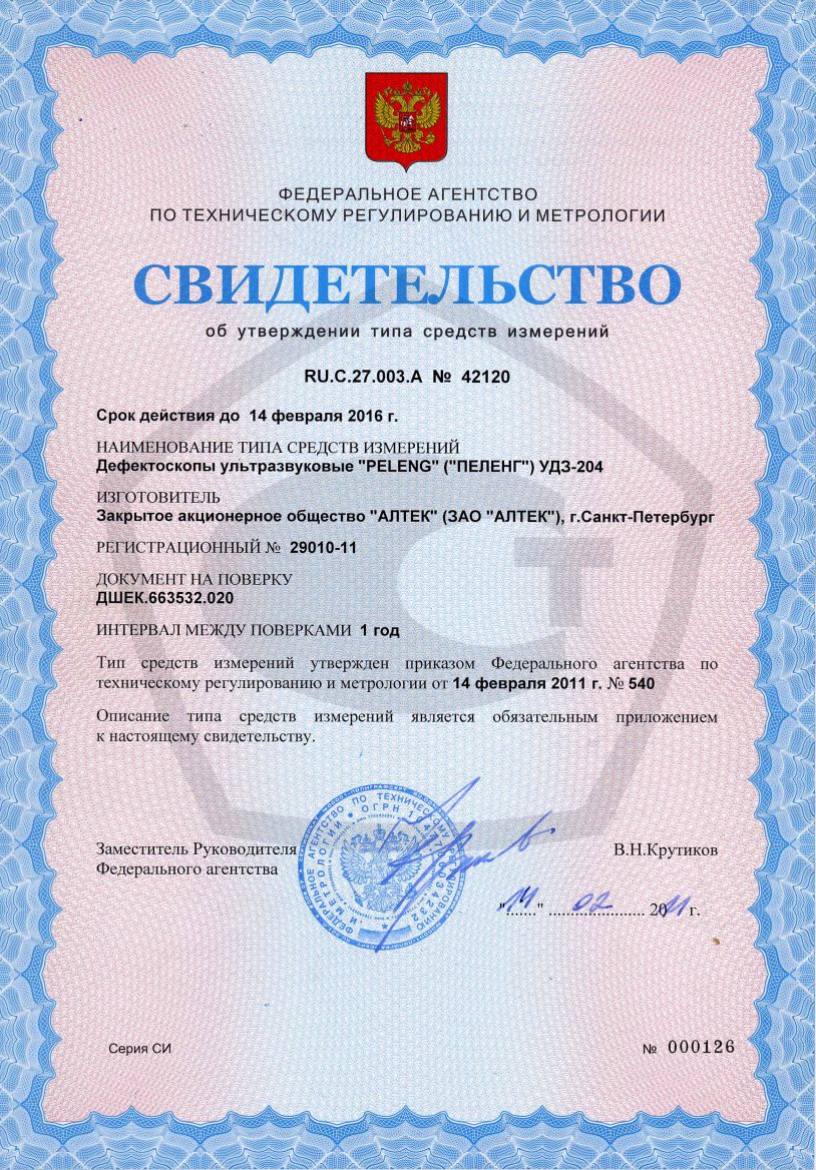

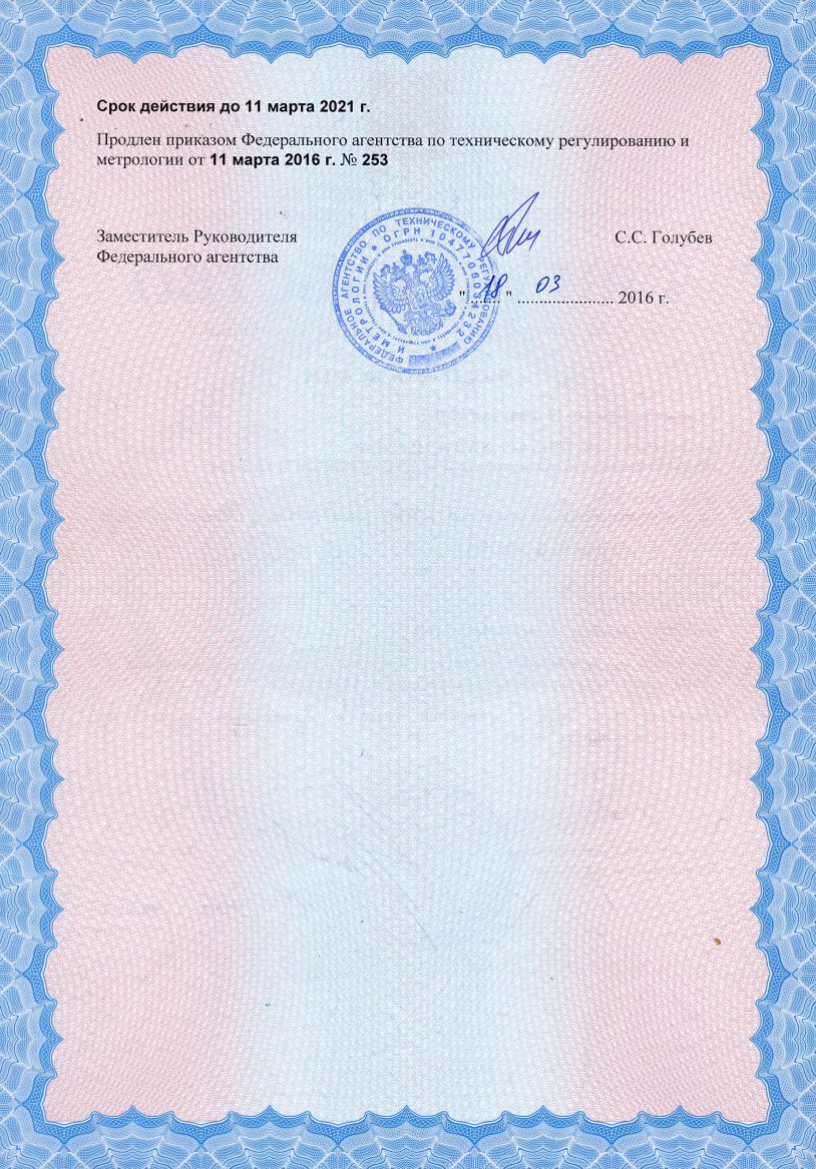

- Свидетельство утверждения типа средств измерения (Россия)

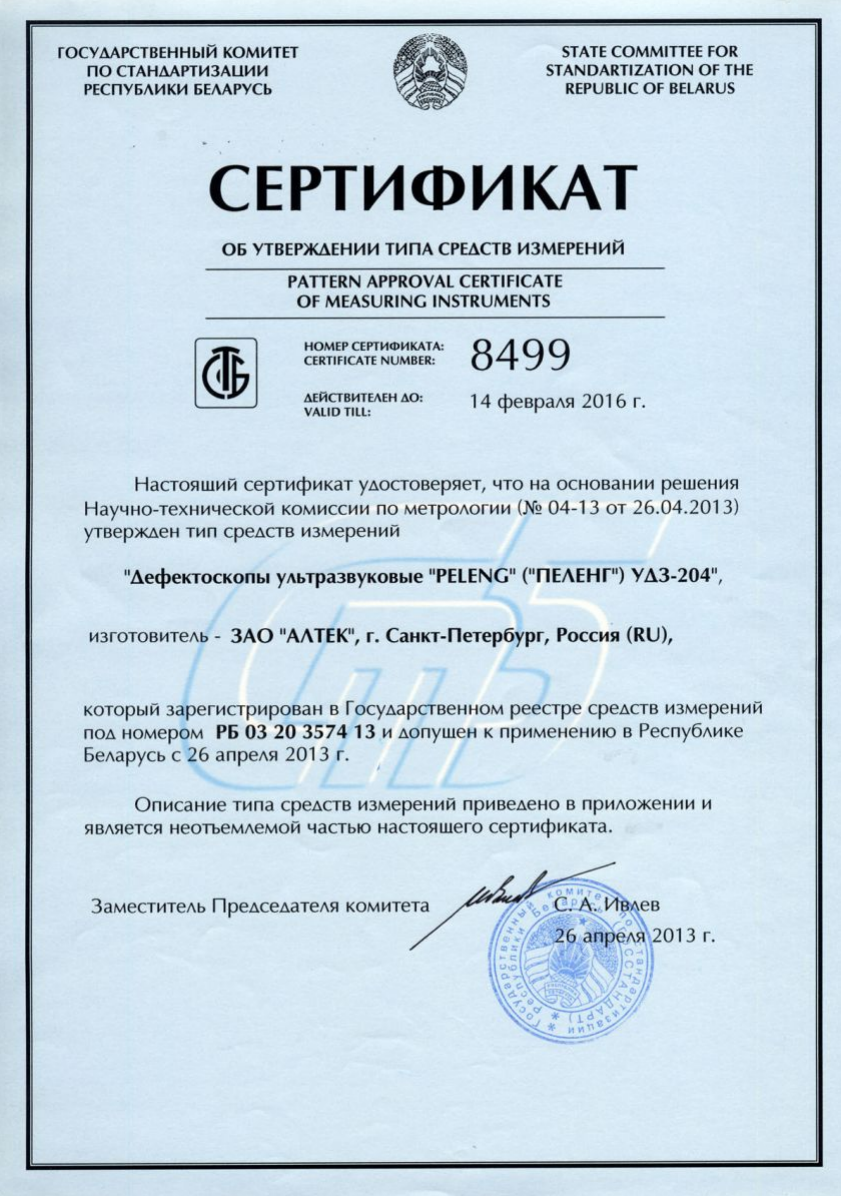

- Сертификат соответствия (Россия)

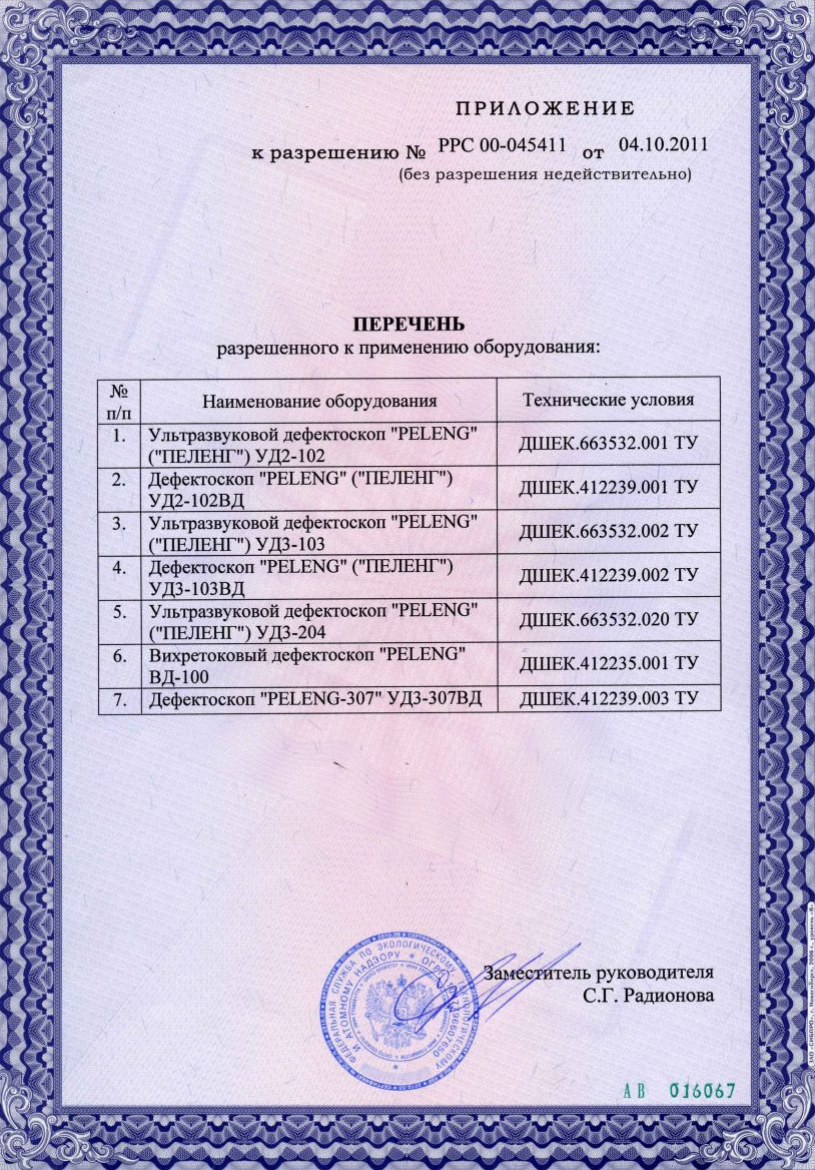

- Разрешение РосТехНадзора (Россия)

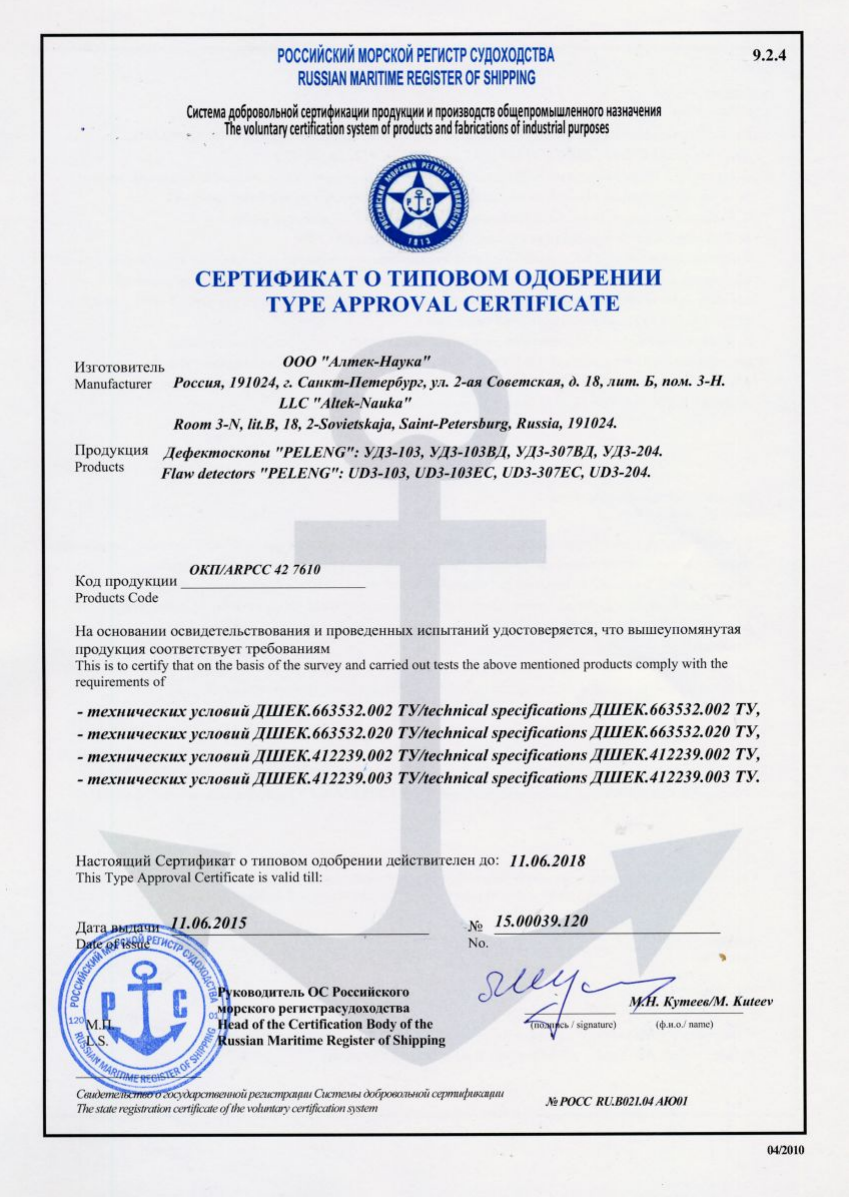

- Сертификат о типовом одобрении Российского Морского Регистра Судоходства
- Сертификат утверждения типа средств измерения (Беларусь)

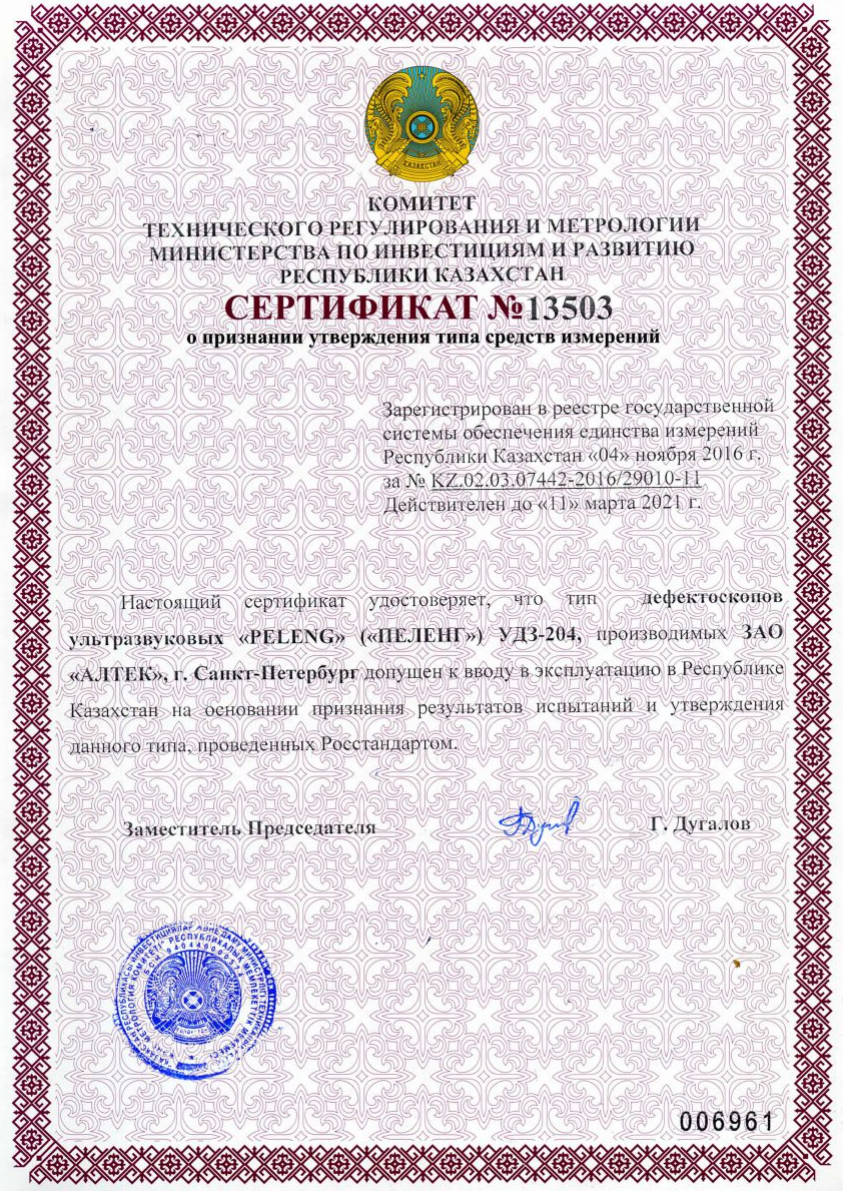

- Сертификат о признании утверждения типа средств измерения (Казахстан)

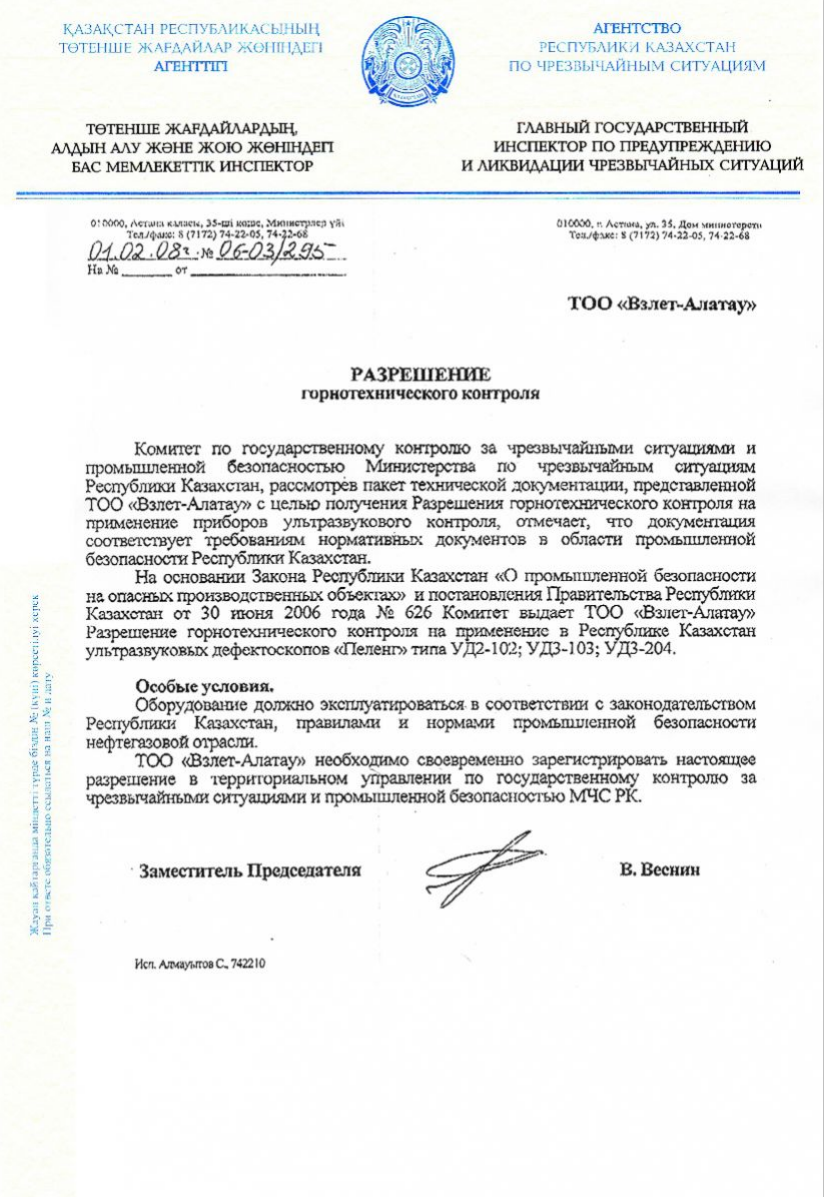

- Разрешение горнотехнического контроля (Казахстан)

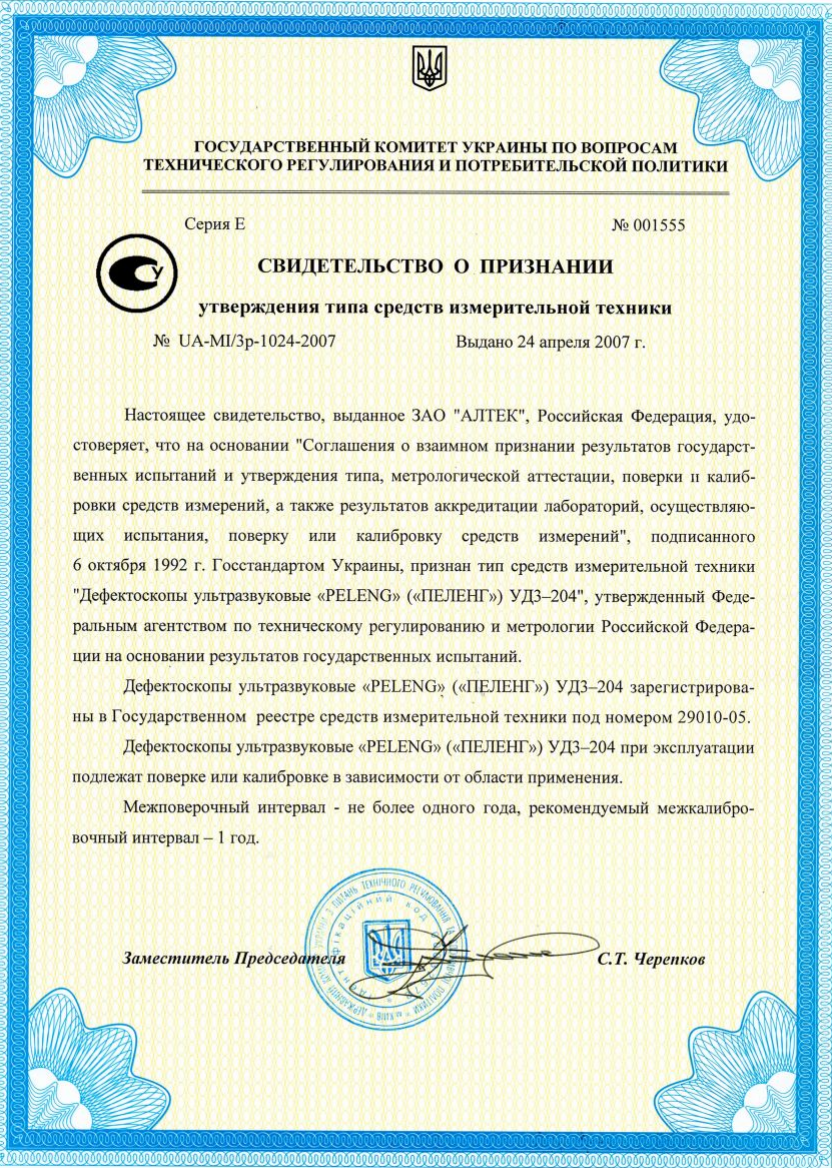

- Свидетельство о признании утверждения типа средств измерительной техники (Украина)
УД3-204 — дефектоскоп общего назначения. Прибор предназначается для проведения ультразвукового контроля, а также используется в качестве толщиномера.
Помимо собственно обнаружения дефектов предусмотрены измерение и регистрация характеристик выявленных дефектов. Сферы использования дефектоскопа УД3-204 — строительство, машиностроение, энергетика, транспорт, металлургическая промышленность и другие отрасли (монтажные и ремонтные работы, режим эксплуатации), нефтегазовая промышленность.
Режимы работы дефектоскопа УД3-204
В дефектоскопе УД3-204 предусмотрен режим контроля акустического контакта, режим «АРД», который позволяет определять эквивалентную площадь выявленного дефекта и производить настройку чувствительности на заданную эквивалентную площадь. Обобщенная АРД-диаграмма, изначально встроенная в дефектоскоп, может быть дополнена АРД-диаграммами для специализированных преобразователей, загружаемых в дефектоскоп с компьютера. Кроме того, в УД3-204 имеется режим оценки коэффициента затухания УЗ-волн в материале контролируемого объекта (используется в режиме «АРД»), а также режим учета кривизны поверхности, помогающий точно определять координаты дефектов при осуществлении контроля поперек образующей цилиндра.
Отличительные особенности:
- металлический ударопрочный корпус
- большой цветной TFT экран повышенной яркости
- два полных электроакустических канала
- частотный диапазон до 25 МГц
- выбор формы зондирующего импульса
- диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса
- динамический диапазон ВРЧ 120 дБ
- построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)
- построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ
- одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте
- плавная регулировка частоты зондирующего импульса
- возможность проведения контроля с одновременной индикацией:
− текущих изображений А- и W-развертки
− текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа
− обычного изображения А-развертки и А-развертки в режиме «ЛУПА»
− изображения А-разверток с радиосигналом и с детектированным сигналом
− текущих изображений А- и В-развертки
- наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП
- полуавтоматическое определение угла ввода луча
- три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД
- полуавтоматическая настройка чувствительности дефектоскопа
- режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»
- наличие режима толщиномера
- возможность работы в иммерсионном режиме
- простой вызов наиболее часто встречающихся функций
- текстовое сопровождение настроек и протоколов контроля
- порт связи с компьютером − USB
- специализированная база данных для архивации и систематизации результатов контроля
Технические характеристики:
| Методы ультразвукового контроля, реализуемые дефектоскопом |
эхо-, зеркальный, зеркально-теневой (ЗТМ) |
| Количество каналов приемо-возбудителя |
2 (полностью идентичных) |
| Номинальное значение частоты УЗК, МГц |
0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0; 15,0; 25,0 |
| Частота следования зондирующих импульсов, Гц |
25 … 5000 |
| Диапазон регулировки усиления (чувствительности), дБ |
0 … 120 (с шагом 1) |
| Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75° |
0 … 80 (с шагом 1) |
| Количество задаваемых точек для одной характеристики ВРЧ, не более |
64 |
| Количество элементов отображения на экране |
640×480 |
| Режимы вывода информации на экран |
двухоконный; |
| полноэкранный |
| Типы разверток |
А‑развертка: |
| текущая; в режиме «ЛУПА»; |
| в режиме «ОГИБАЮЩАЯ»; |
в режиме «СТОП-КАДР» из
сохраненного в памяти протокола; |
текущая и из сохраненного в памяти
протокола (наложенное изображение); |
| W-развертка (режим «ХОД ЛУЧЕЙ»); |
| В-развертка; |
| Диапазон изменения длительности А-развертки, мкс |
1 … 8188 |
| Диапазон изменения задержки А-развертки, мкс |
0 … 10 (с шагом 0,1) |
| 10 … 8188 (с шагом 1) |
| Дополнительные индикаторы дефектоскопа (АСД) |
встроенный звуковой индикатор; |
| головные телефоны; |
| два трехцветных индикатора «ДЕФЕКТ»
|
| Количество стробов (зон временной селекции (ВС)
|
1 или 2
|
| Регулировка начала и конца зоны ВС, мкс |
0 … 10 (с шагом 0,1) |
| 10 … 8188 (с шагом 1) |
| Количество порогов в зонах ВС для |
| эхо-метода |
3 |
| ЗТМ и теневого метода |
1 |
| Величина порога АСД на экране, % высоты А‑развертки |
5 … 95 (с шагом 1) |
| Диапазон измерения времени распространения УЗК, мкс |
10 … 8188 |
| Диапазон изменения углов ввода УЗК, град |
0 … 90 (с шагом 1) |
| Диапазон изменения скорости распространения УЗК, м/с |
300 … 30000 (с шагом 1) |
| Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм |
1 … 3000 |
| Диапазон измерения толщины (для изделий из стали), мм |
0,4 … 3000 |
| Разрешающая способность измерения толщины, мм |
0,01 |
| Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб |
32 |
| Интерфейс дефектоскопа и внешней ПЭВМ |
USB |
| Тип аккумуляторной батареи |
LiIon |
| Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее |
7 |
| Время полного заряда аккумуляторной батареи, ч, не более |
5 |
| Масса, кг, не более: |
| блока электронного (БЭ) |
2,65 |
| сетевого адаптера |
0,3 |

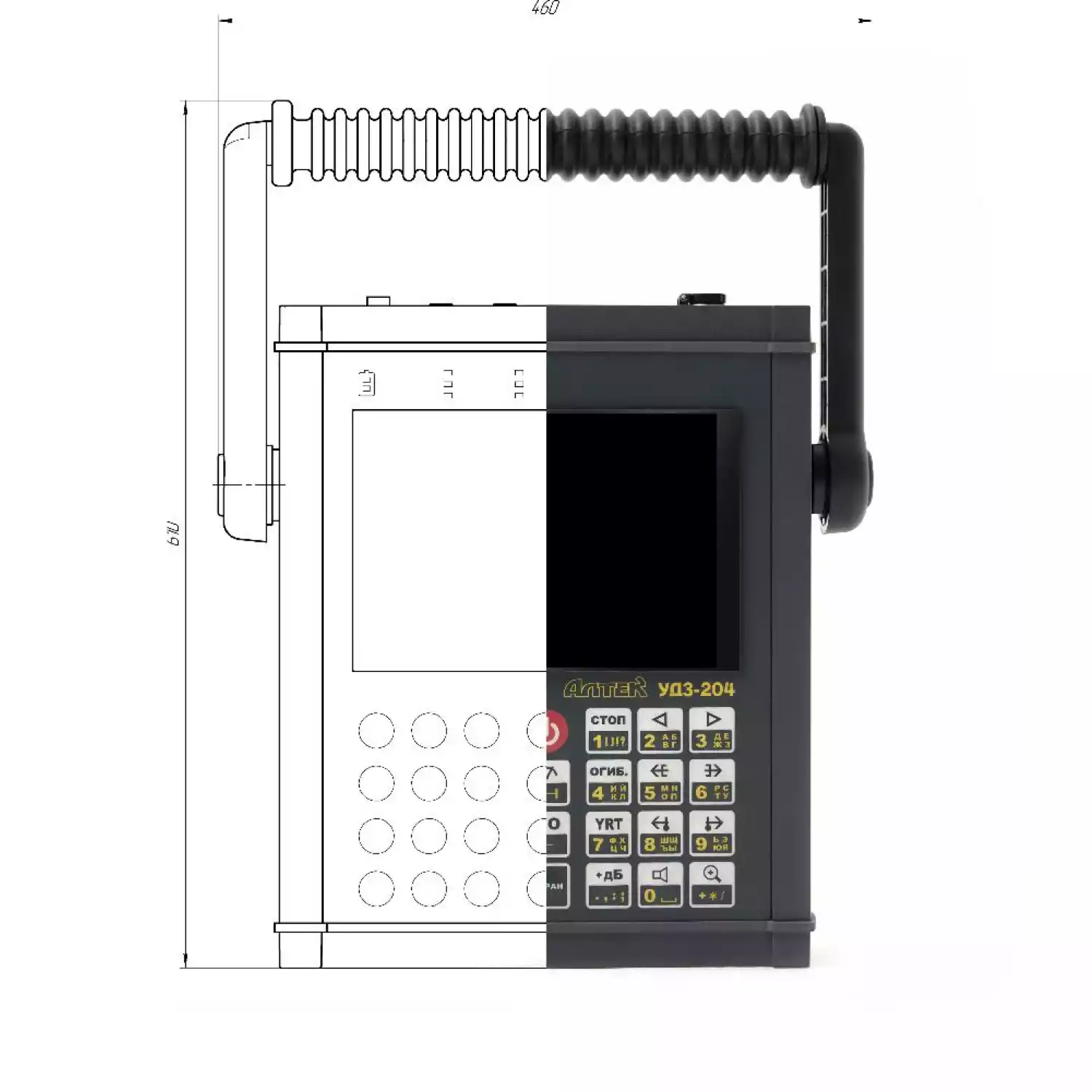

| Габаритные размеры, мм, не более: |
| БЭ (без ручки для переноски) |
235x190x60 |
| сетевого адаптера |
60x119x34 |
Комплект поставки ультразвукового дефектоскопа УД3-204 ПЕЛЕНГ:
Комплект поставки УД3-204 (универсальная версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и универсальной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (нефтегазовая версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и нефтегазовой версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (нефтехимическая версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и нефтехимической версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (теплоэнергетическая версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и теплоэнергетической версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (подъемно-транспортная версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и подъемно-транспортной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (судостроительная версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и судостроительной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (атомноэнергетическая версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и атомноэнергетической версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
