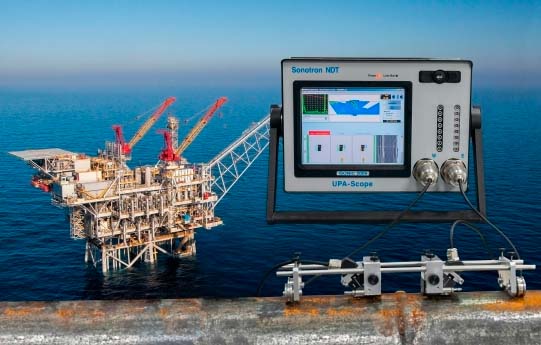

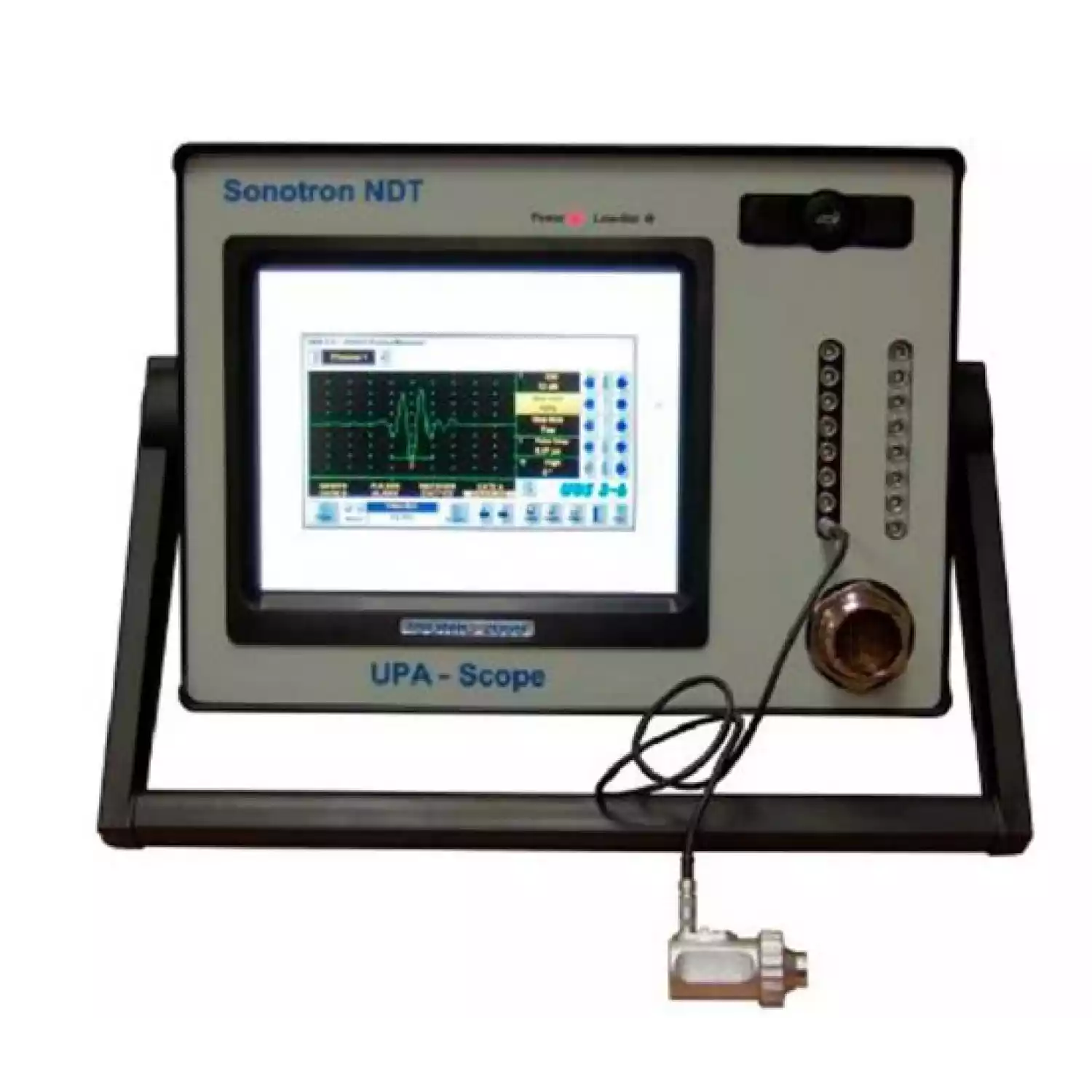

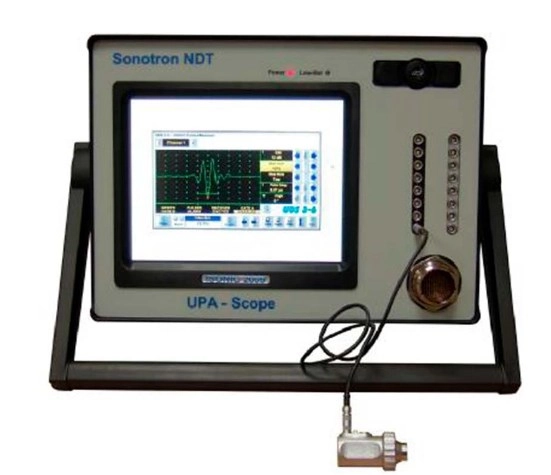

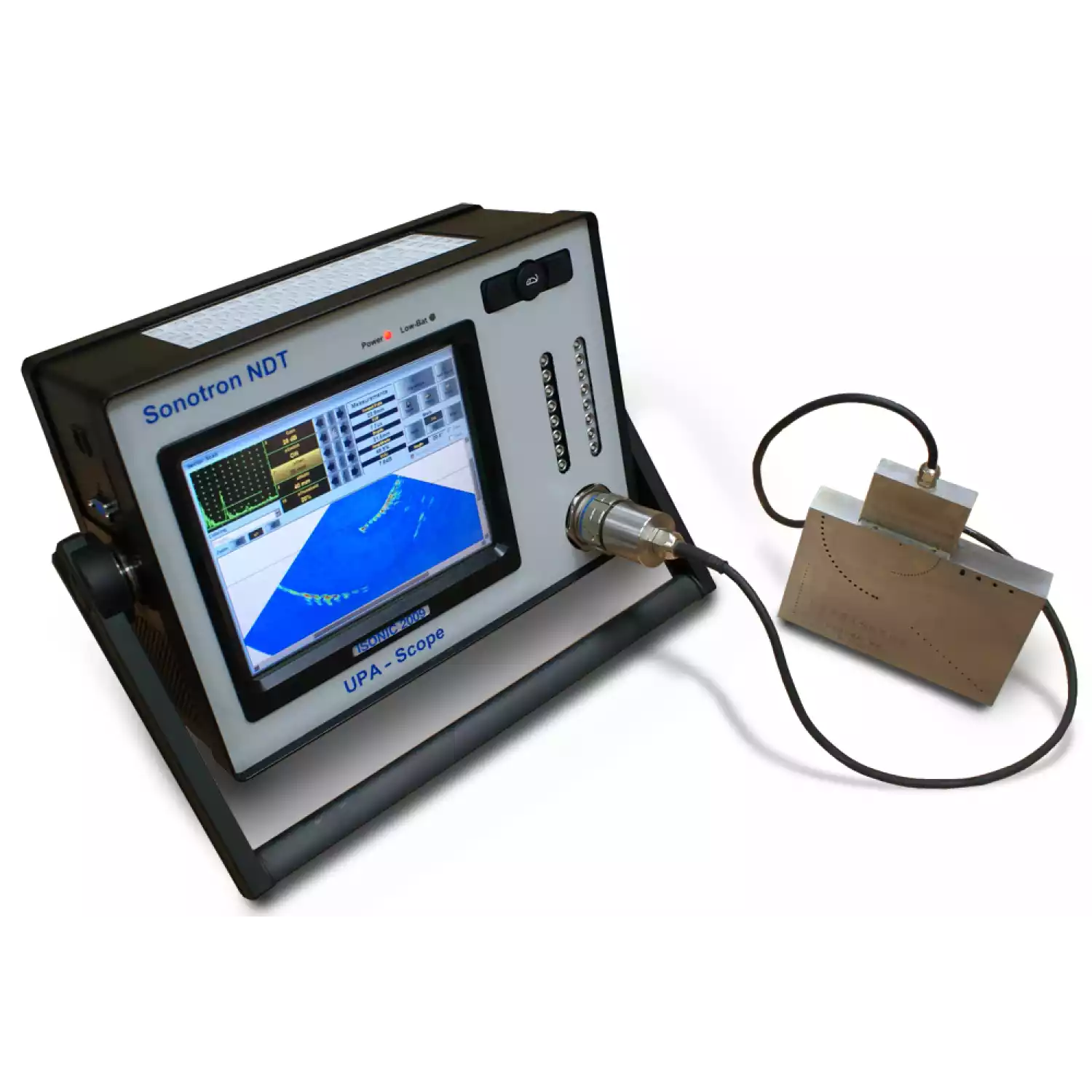

Ультразвуковой дефектоскоп ISONIC 2009 предоставляет возможность сохранения и отображения 100% исходных данных. Это свойство, в сочетании с его портативностью, легкостью использования и независимым питанием, делает его важным инструментом для проведения ультразвукового контроля различной сложности.
Дефектоскоп ISONIC 2009 поддерживает работу с Фазированными Решетками (ФР) в режиме 64x64. В данном режиме устройство обеспечивает независимо регулируемые излучающую и приемную апертуры, каждая из которых может содержать от 1 до 64 элементов. Каждый канал ФР является аппаратно независимым, что позволяет выполнить фокальный закон за один цикл передачи/приема ультразвукового импульса, обеспечивая таким образом максимальную скорость прозвучивания.
В зависимости от конфигурации дефектоскопа ISONIC 2009 возможно использование от 1 до 8 или 16 независимых передающих и принимающих каналов в стандартных режимах Ультразвукового Контроля (УЗК) и TOFD (Time-of-Flight Diffraction). Каждый УЗК канал может работать в раздельном или совмещенном режимах. Устройство обеспечивает высокое отношение сигнал-шум на каждом канале и возможность поканального выбора аналогового усиления в диапазоне 100 дБ.
Уникально сочетает в себе PA, одноканальные и многоканальные методы обычного UT и TOFD, обеспечивая 100% запись необработанных данных и визуализацию. Интуитивно понятный пользовательский интерфейс, портативность, малый вес и работа от аккумулятора делают его подходящим для всех видов повседневных ультразвуковых проверок
Полностью параллельная не мультиплексируемая электроника 64: 64 с независимо регулируемой излучающей и приемной апертурой, каждая из которых может состоять из 1 ... 64 элементов при работе с одним датчиком PA или из 1...32 элементов на зонд при одновременной работе с двумя датчиками PA. Терминалы с двумя датчиками PA позволяют управлять парой датчиков PA одновременно без необходимости во внешнем разветвителе. Датчики PA на 64 и 128 элементов могут использоваться с ISONIC 2009 при подключении к терминалам прибора через миниатюрные активные удлинители, которые расширяют функциональность до полностью параллельных 2 X 64: 64 и 1 X 128: 128 ** (без мультиплексирования). Группы элементов датчика PA, образующие излучающую / принимающую апертуру, могут быть полностью или частично совпадающими или полностью разделенными, что обеспечивает максимальную гибкость при управлении углами падения, фокусными расстояниями, типами излучаемых и принимаемых волн, включая непосредственно отраженные и дифрагированные сигналы, преобразованные в режим или нет
Каждый канал оснащен собственным импульсным приемником и аналого-цифровым преобразователем. Параллельное включение, аналого-цифровое преобразование и цифровое фазирование ”на лету” выполняются для любого возможного состава и размера излучающей и принимающей апертуры, поэтому реализация каждого закона фокусировки завершается в течение одного цикла подачи импульсов/приема, обеспечивая максимально возможную скорость охвата материала
ISONIC 2009 представляет собой интеллектуальную платформу на основе приложений для регулярного и расширенного ультразвукового контроля.
|
|
Методы контроля
|
Классический, TOFD метод |
|
Дополнительные функции
|
АРК (DAC), ВРЧ |
|
Модуль Фазированных Решеток
|
|
|
Тип импульса
|
Биполярный прямоугольный импульс |
|
Время нарастания импульса
|
<7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
|
Амплитуда импульса
|
Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
|
Длительность полуволны импульса
|
50 — 600 нс с шагом в 10 нс |
|
Излучающая апертура
|
1 — 64 |
|
Фазирование (излучающая апертура)
|
0 — 100 мкс с разрешением в 5 нс |
|
Частота повторения импульсов
|
10 — 5 000 Гц с шагом в 1 Гц |
|
Принимающая апертура
|
1 — 64 |
|
Усиление
|
0 — 100 дБ с шагом в 0.5 дБ |
|
Низкий уровень шумов
|
85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
|
Частотный диапазон
|
широкополосный, 0.2 — 25 МГц |
|
АЦ преобразование
|
100 МГц 16 бит |
|
Наложение сигналов принимающей апертуры
|
В режиме реального времени, без мультиплексирования |
|
Фазирование (принимающая апертура)
|
В режиме реального времени 0 — 100 мкс с разрешением 5 нс |
|
Режимы отображения A-скана
|
ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна) |
|
DAC /РЧ для фокусных законов
|
Теоретическая – через фактор дБ/мм (дБ/») |
|
|
Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей |
|
|
Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек |
|
|
Возможна для выпрямленного и невыпрямленного А-скана |
|
Стробы для фокального закона
|
2 независимых стробирующих импульса/неограниченное расширение |
|
Начало и длительность строба
|
Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001» |
|
Порог
|
5 — 95 % высоты A-Скана, регулировка с шагом 1 % |
|
Число фокальных законов
|
8 192 |
|
Режимы сканирования и визуализации
|
Линейный B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC) |
|
|
Секторное сканирование (S-Скан) — учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC) |
|
|
Тандем B-Скан — учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC) |
|
|
3D – вид сверху (C-Скан), с боку и с торца |
|
Метод сбора данных
|
100% необработанные данные |
|
Канал генератора/приемника для стандартных или TOFD датчиков
|
|
|
Число каналов
|
1 или 8 или 16 |
|
Работа генератора/приемника (8 или 16 каналов)
|
Параллельно – все каналы излучают, принимают, обрабатывают и записывают сигналы одновременно |
|
|
Последовательно – последовательные циклы излучения, приема, обработки и записи сигналов по каждому каналу отдельно |
|
Тип импульса
|
Биполярный прямоугольный импульс |
|
Время нарастания импульса
|
<7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
|
Амплитуда импульса
|
Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
|
Длительность полуволны импульса
|
50 — 600 нс с шагом в 10 нс |
|
Режимы
|
Раздельный / Совмещенный |
|
Частота повторения импульсов
|
10 — 5 000 Гц с шагом в 1 Гц |
|
Усиление
|
0 — 100 дБ с шагом в 0.5 дБ |
|
Низкий уровень шумов
|
85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
|
Частотный диапазон
|
широкополосный, 0.2 — 25 МГц |
|
АЦ преобразование
|
100 МГц 16 бит |
|
Цифровой фильтр
|
32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов |
|
Режимы отображения A-скана
|
ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), |
|
|
Спектр сигнала (быстрое преобразование Фурье) |
|
DAC / ВРЧ
|
Теоретическая – через фактор дБ/мм (дБ/») |
|
|
Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей |
|
|
Динамический диапазон 46 дБ, Скорость < 20 дБ/мкс, Емкость < 40 точек |
|
|
Возможна для выпрямленного и невыпрямленного А-скана |
|
АРД диаграммы
|
Стандартная база данных для 18 преобразователей/неограниченное расширение |
|
Стробы
|
2 независимых стробирующих импульса/неограниченное расширение |
|
Начало и длительность строба
|
Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001» |
|
Порог
|
5 — 95 % высоты A-Скана, регулировка с шагом 1 % |
|
Режимы измерений
|
27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов |
|
Показания дисплея:
|
Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков |
|
Заморозка (A-скан и спектр сигнала)
|
Полная «заморозка» — A-сканы и спектр сигнала / Заморозка пика сигнала — A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6 дБ |
|
Режимы сканирования и визуализации
|
Один канал: B-Скан профиля толщины, B-Скан поперечного сечения, CB-Скан объекта контроля в плоскости, TOFD |
|
|
Несколько каналов: 4 типа диаграмм (Амплитуда/TOFD P/E, Карта, TOFD) |
|
Метод сбора данных
|
100% необработанные данные |
|
Встроенный компьютер
|
AMD LX 800 – 500 МГц |
|
ОЗУ
|
512 Мб |
|
Внутренняя флеш память — накопитель
|
4 Гб |
|
Дисплей
|
Сенсорный 8.5» высокой яркости, 800 x 600 пикселей |
|
Управление
|
Герметичная клавиатура и манипулятор “мышь” |
|
Интерфейс
|
2 x USB, Ethernet |
|
Операционная система
|
Windows™XP Embedded |
|
Интерфейс кодировщика
|
Инкрементный ТТЛ кодировщик |
|
Размер единичного файла записи результатов
|
50 — 20 000 мм (2» — 800»), автоматическая прокрутка |
|
Корпус
|
Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53 |
|
Размеры
|
314x224x124 мм (12.36»x8.82»x4.88») – без батарей |
|
|
314x224x152 мм (12.36»x8.82»x5.98») — с батарей |
|
Вес
|
4,550 кг (10.01 фунта) — без батарей |
|
|
5,480 кг (12.06 фунта) — с батарей |
