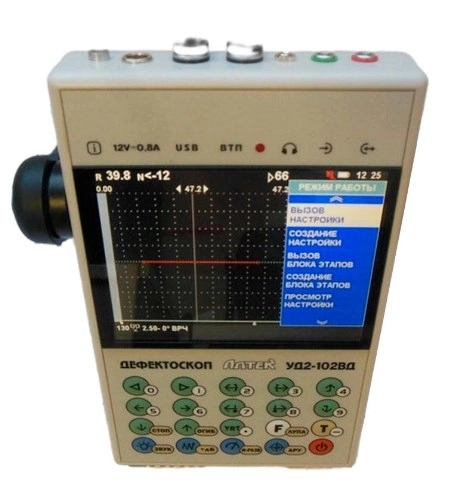

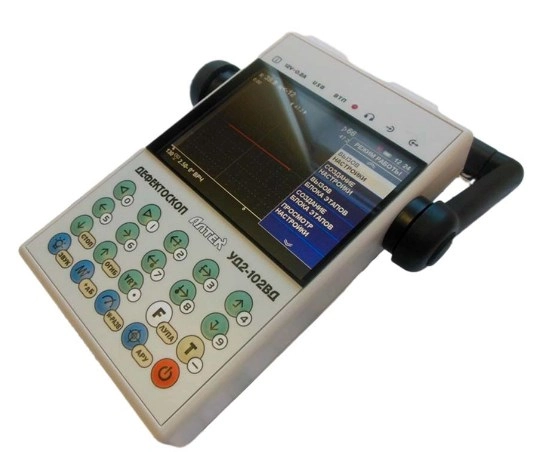

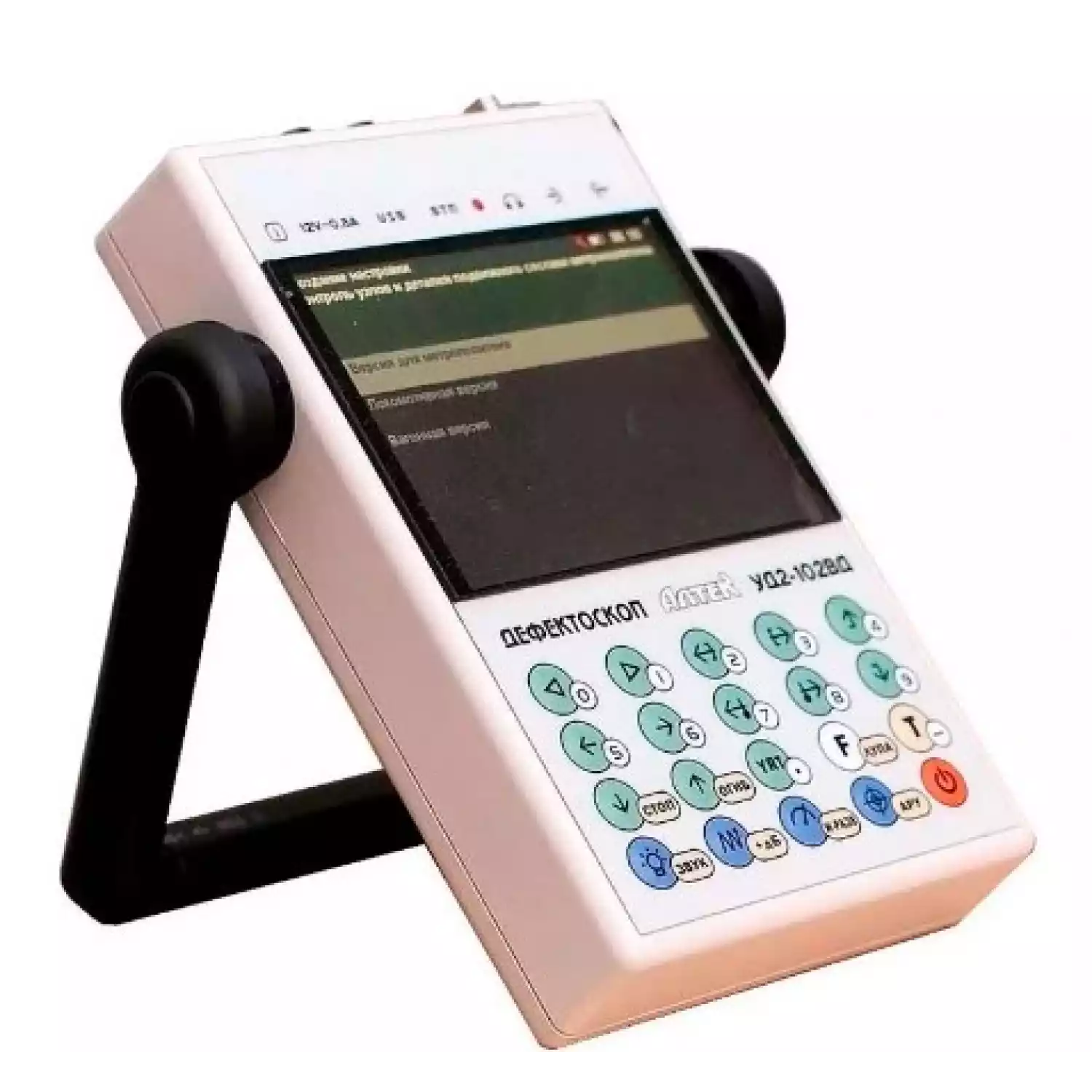

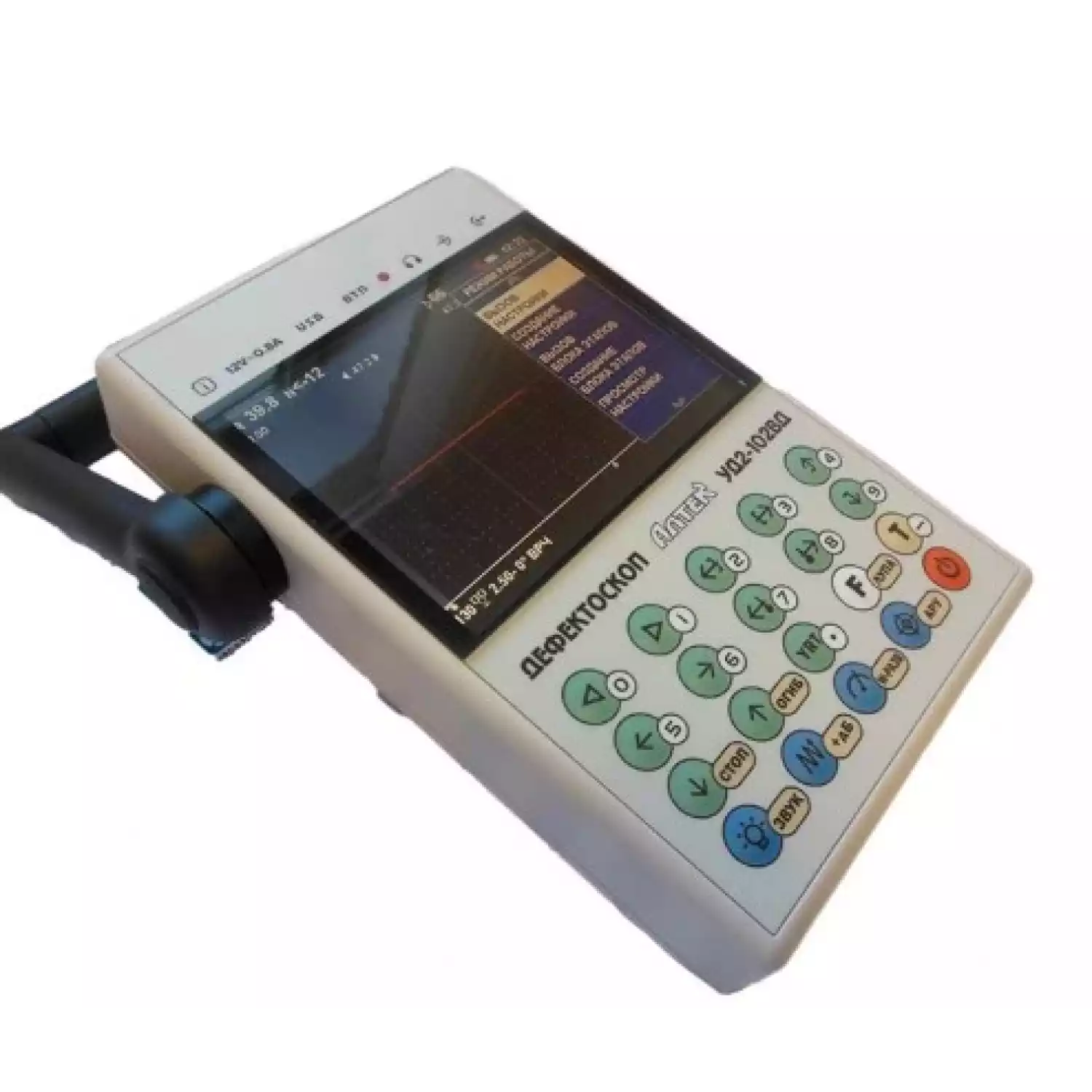

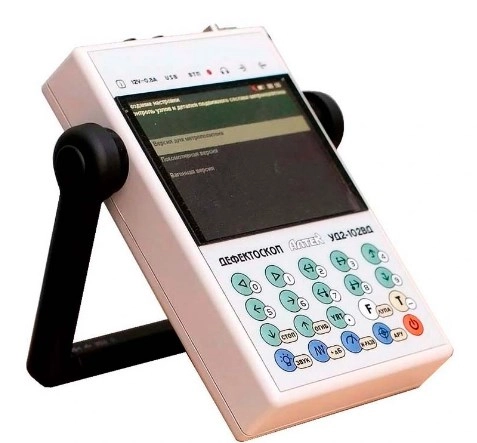

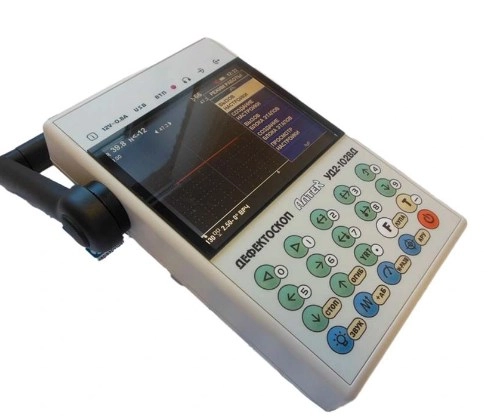

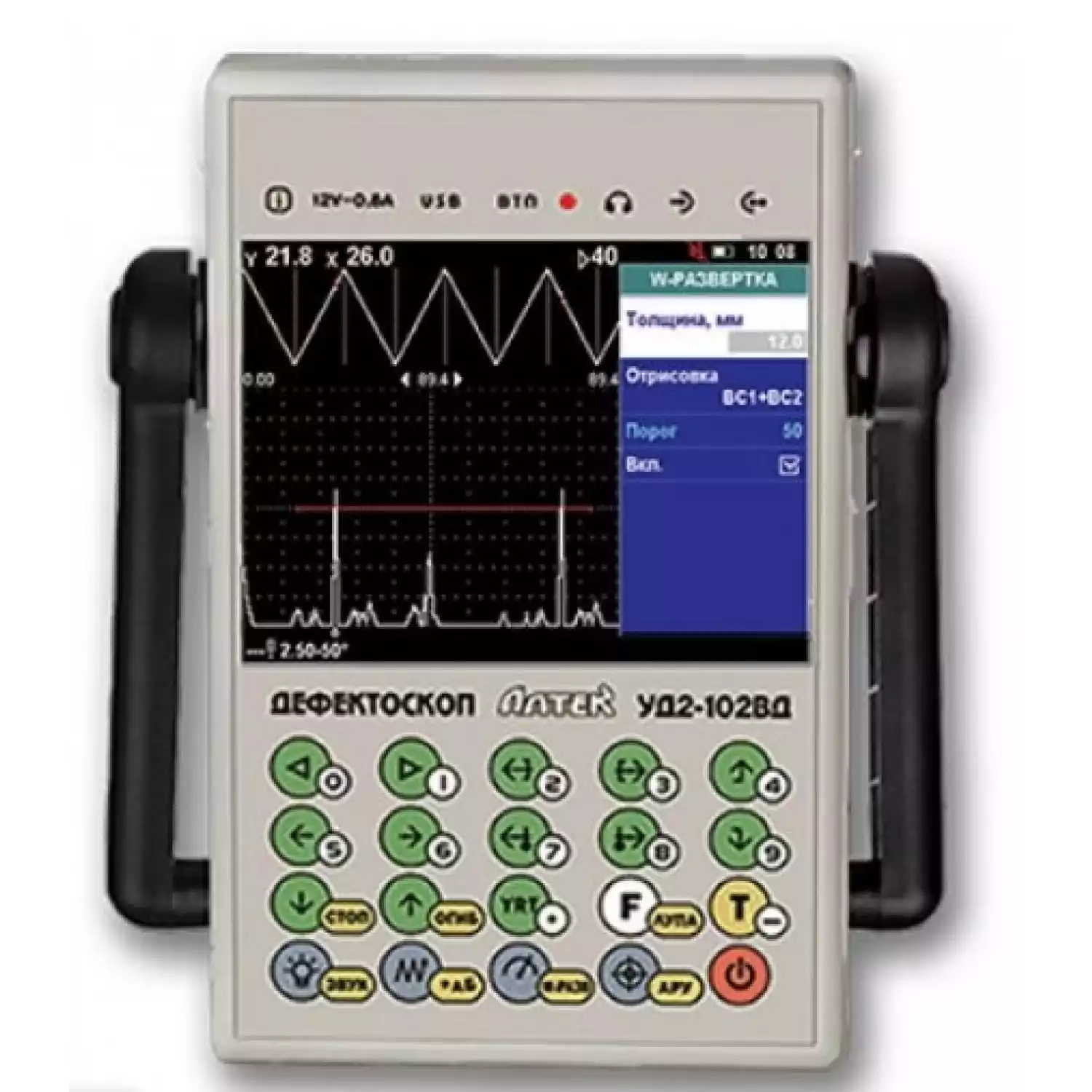

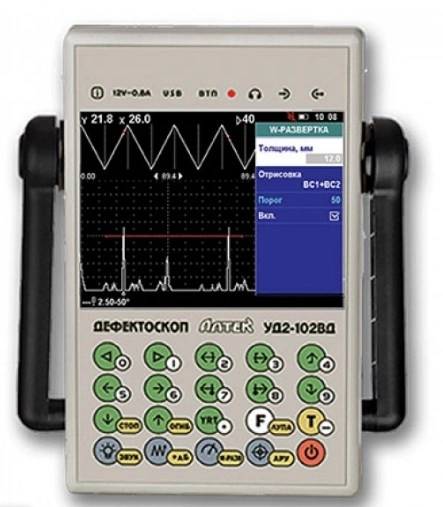

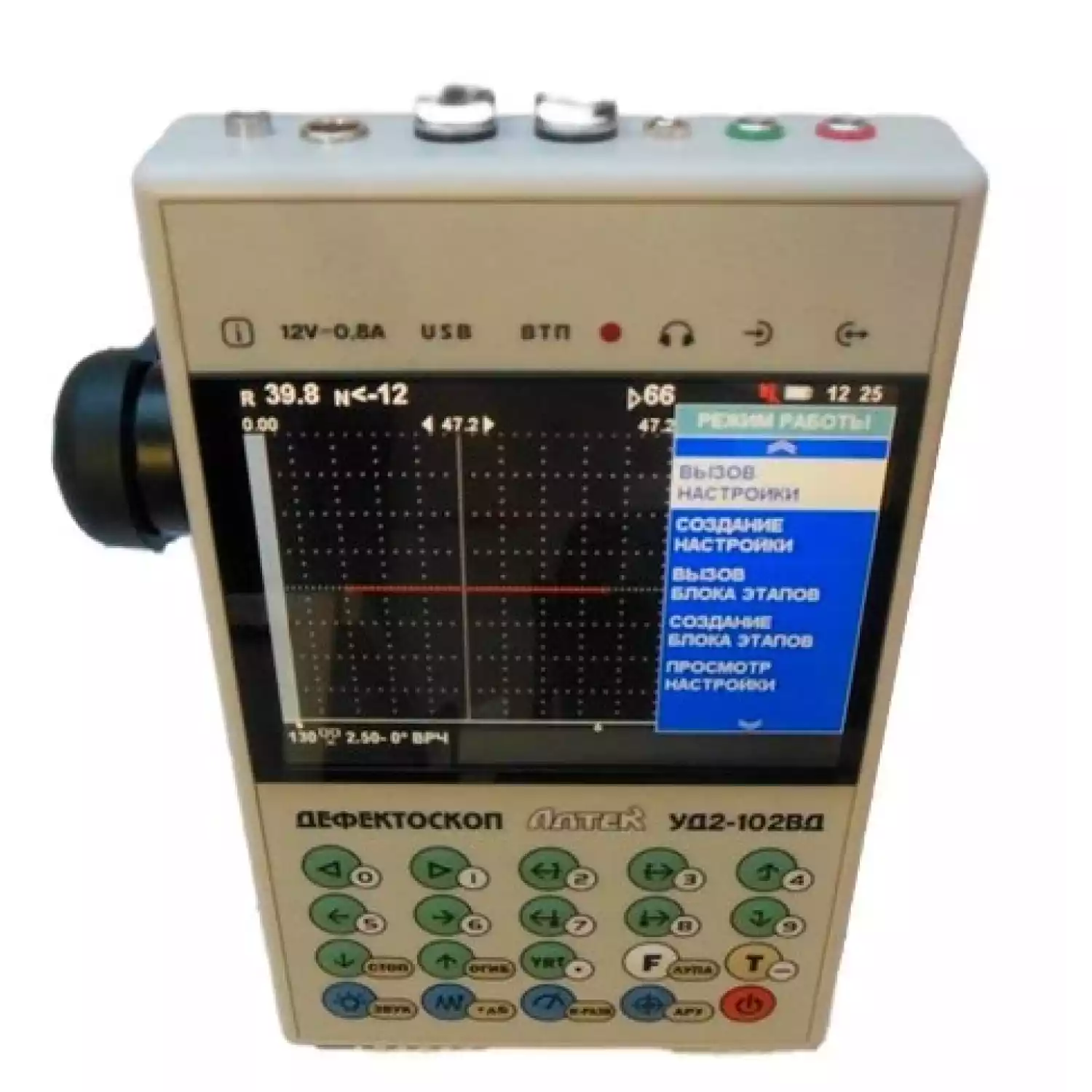

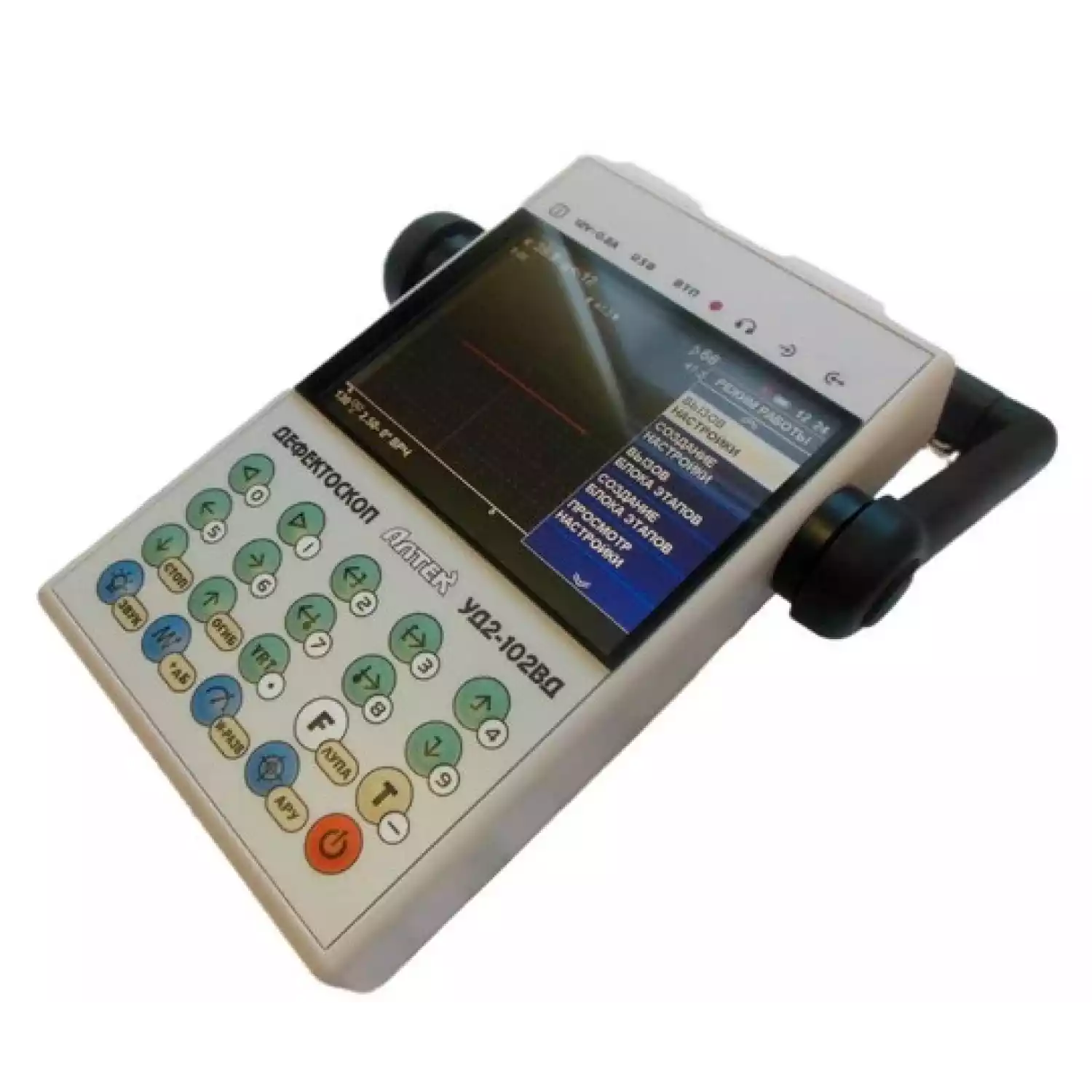

Ультразвуковой дефектоскоп УД2-102ВД "PELENG"

Аппарат УД2-102ВД для ультразвуковой диагностики служит надежным инструментом для выявления несоответствий и повреждений в объектах из различных материалов, включая металлы, их сплавы и не только. Демонстрирует данные с помощью А-, W- и В-изображений. Модификации данной техники предусмотрены для использования в вагонном парке, локомотивном депо, нефтегазовой отрасли, а также специализированы для задач метро, осмотров при приемке, на путевых работах и в системе железнодорожного хозяйства.

Известно, что настройки могут быть систематизированы в группы этапов с целью детализированного управления процессами, а также предусмотрена опция защиты конфигураций и данных осмотров паролем, чтобы предотвратить неумышленное их стирание.

Специально разработанные для конкретных отраслей программы включают в себя актуальные правила и стандарты, которые применяются на железнодорожном транспорте для проведения ультразвуковой и вихретоковой проверки.
Программное обеспечение позволяет устанавливать несколько его версий одновременно, что является ценным дополнением для образовательных заведений.

Ключевые характеристики дефектоскопа включают

• Четкий цветной TFT-дисплей, устойчивый к иссушающему воздействию солнечных лучей
• Аудио- и визуальное оповещение в случае обнаружения дефекта
• Способность работать без подзарядки до 14 часов
• Способность функционировать в широком спектре температур от -25°C до +50°C
• Легкий вес до 1.35 кг

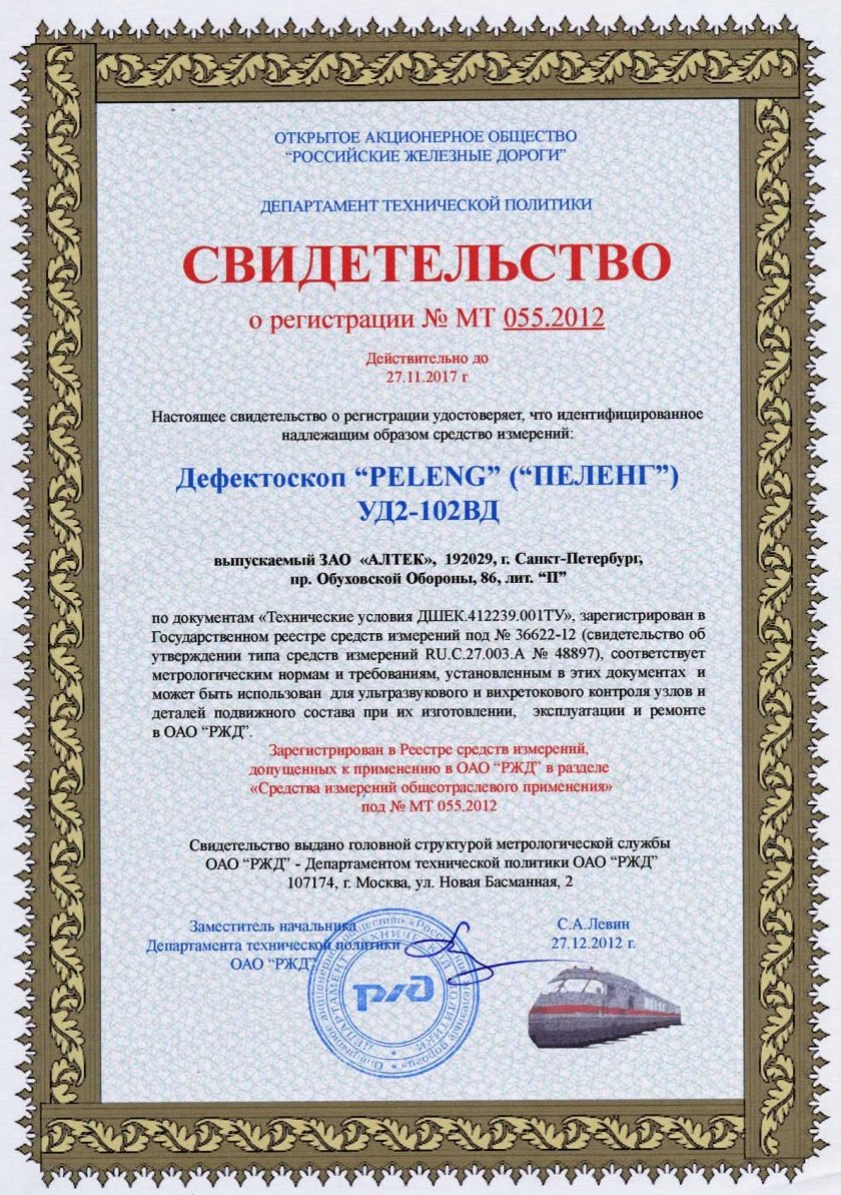

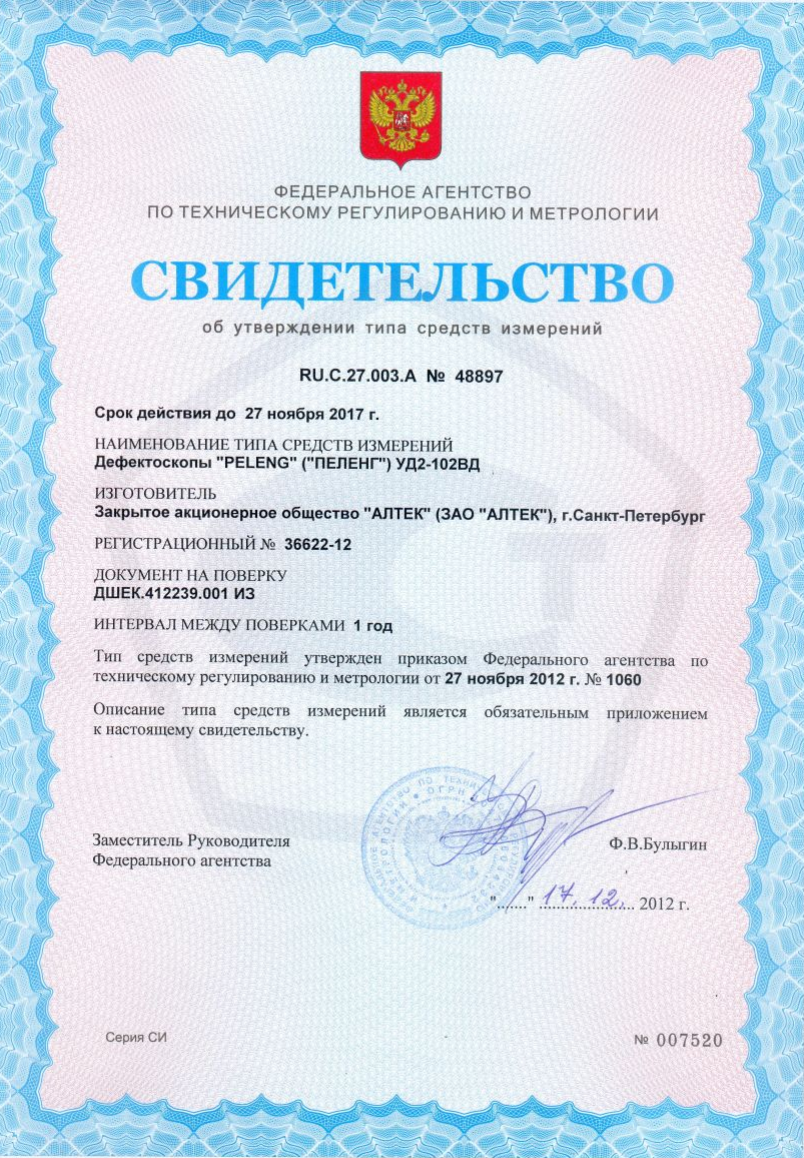

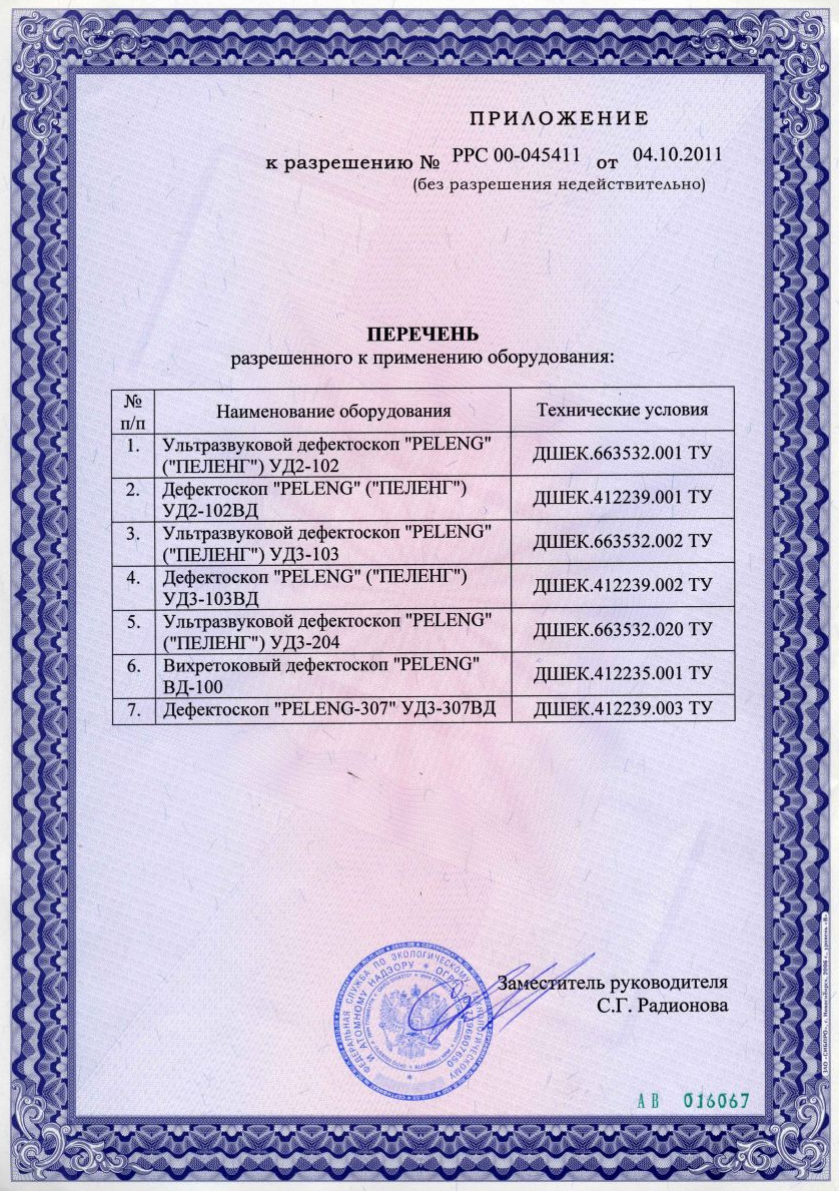

• Официальная регистрация в государственном перечне измерительных инструментов и в списке устройств, разрешенных к использованию в ПАО «Российские Железные Дороги».

Отображение данных на мониторе

• Режим А-сканирования (включая функции «Фиксация изображения», «Увеличение», «Оболочка»)
• Режим W-сканирования (демонстрация траектории лучей с метками дефектных участков)
• Режим В-сканирования (графическое представление проверяемого среза)

Интуитивно понятный интерфейс

• Экранная клавиатура позволяет легко добавлять заметки и имена операторов.
• Настройка необходимых параметров осуществляется как при помощи кнопок "ВВЕРХ"/"ВНИЗ", так и путем ввода конкретных цифр.
• Быстрый доступ к основным функциям через "горячие клавиши" с наглядным отображением их активности.
• Видимость заданных и текущих значений чувствительности обеспечивается постоянно.
• Непрерывно представлена информация о ключевых параметрах мониторинга, таких как частота, угол введения, конфигурация подключения преобразователя, и для специализированных систем - данныe типичных решений и их характеристик (номер директивы, детали контролируемого объекта и прочее).
• Функция автоматической записи номеров недавно используемых настроек, блоков настроек и отчетов.

Инновативная система оповещения о неисправностях

• Обеспечивает два регулируемых окна детектирования, которые допускают мониторинг изделий любого типа с применением разнообразных методик. Отдельное управление активацией и дезактивацией каждого окна, вкупе с возможностью корректировки их положения, улучшает точность обнаружения.
• Активная аудиовизуальная оповещающая система указывает на обнаруженные неполадки.
• Функция продленного оповещения предотвращает пропуск мелких дефектов.

Системы автоматизации предусматривают

• Настройку времени сканирования для его оптимальной продолжительности,
• Автоматическое определение и установка необходимых скоростей ультразвуковой контрольной проверки (УЗК) в зависимости от вида материала и угла введения зондирующих волн,
• Регулировку частоты подачи зондирующих сигналов,
• Калибровку глубиномера относительно начального уровня и настройку чувствительности через опции "СТОП-КАДР" или "КОНТУР",
• А также приводку по контрольной кривой эквивалентной площади (эквивалентного диаметра) и оценивание соответствующих размеров дефектов с использованием встроенной функции АРД-диаграммы.

Настройка уровня чувствительности

• Ручная настройка времени отклика чувствительности (РНВОЧ);
• Опция саморегулировки чувствительности в пределах контролируемой территории, осуществляемая через РНВОЧ или адаптацию к искривленным пределам с помощью интегрированных функций АРД-анализа;
• Присутствует функция автоматической подстройки усиления (АПУ), обеспечивающая незамедлительное отслеживание изменений в поглощении ультразвуковых волн и состояние звукового соединения, основываясь на эталонном сигнале.

Осуществление точного учета параметров выявленных несоответствий

• Непрерывное отображение положения, вероятности обнаружения и соразмерной области аномалии, а также интенсивности возвратного эхо-сигнала при помощи "автоматической" индикации, которая прослеживает пик сильнейшего сигнала в диапазоне;
• Выполнение измерений параметров для разнообразных эхо-сигналов при помощи "ручной" маркировки (как для актуального A-сканирования, так и для фиксированного изображения "СТОП-КАДР", B-сканирования и вызываемых из памяти A- или B-сканирований) с самодействующим обнаружением наибольшей амплитуды отраженной волны.

Энергонезависимая память

• Документирование результатов контроля в виде протоколов с кадром А- или В-развертки, а также  отчетов о проведении контроля
• Возможность ввода комментариев к настройкам, протоколам и отчетам
• Сохранение настроек. Кодовая защита настроек от несанкционированного удаления или изменения  параметров
• Возможность создания и сохранения блоков настроек (для удобства реализации многоэтапного контроля)
• Возможность подключения дефектоскопа к ПЭВМ и сохранения  результатов контроля в Базе данных
