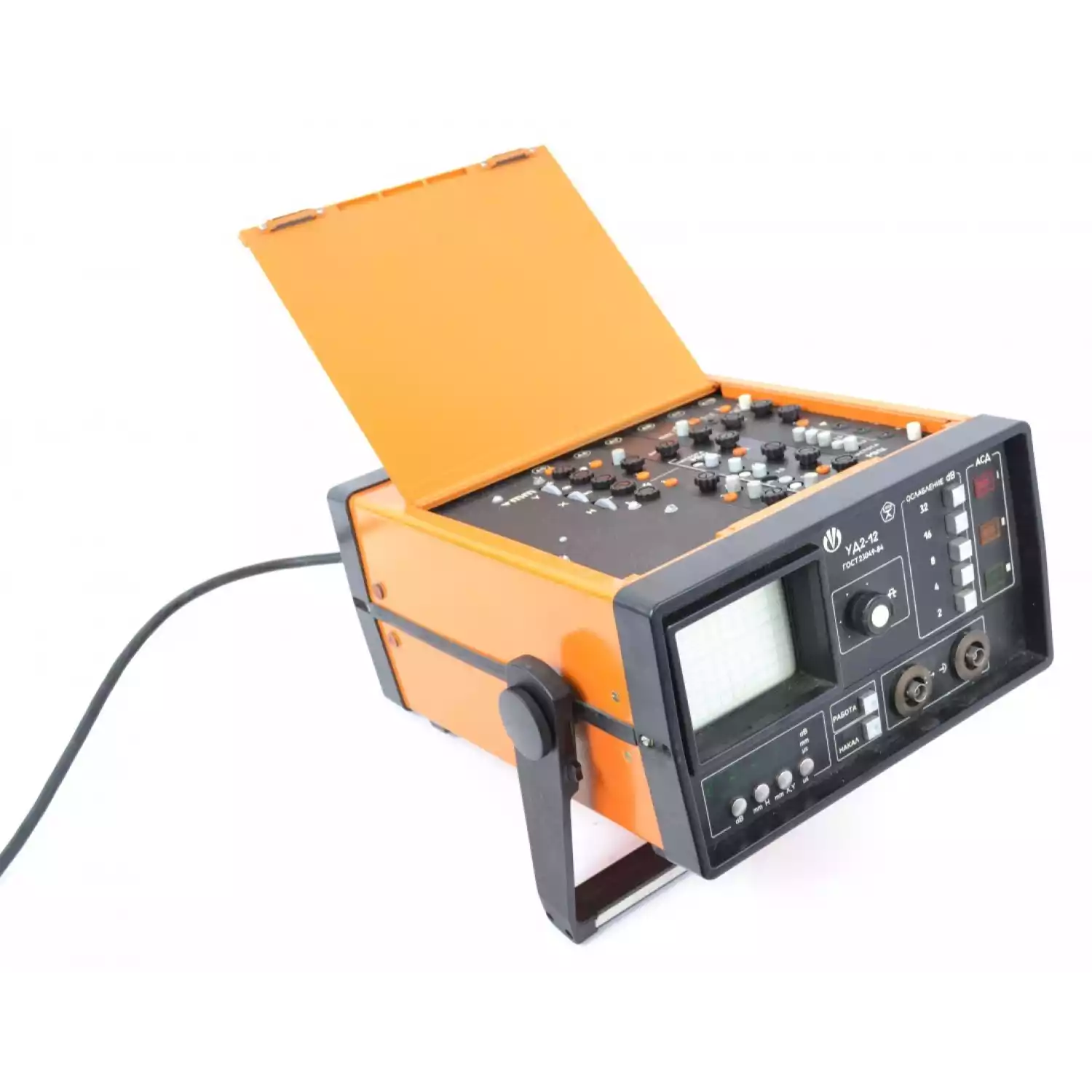

Ультразвуковой дефектоскоп УД2-12

Ультразвуковой дефектоскоп УД2-12 представляет собой высокоточное и эффективное устройство, специально разработанное для обнаружения и оценки дефектов в различных материалах. Эта передовая система обеспечивает надежный контроль качества и безопасность в различных отраслях промышленности, таких как металлургия, авиационная и автомобильная промышленность, строительство, энергетика и нефтегазовая отрасль.

Применение в следующих отраслях

Оно активно вписывается в контекст механической обработки материалов, отрасли обработки металлов, сферы, связанные с поездами и трубопроводным транспортом, а также сферу энергетики, где критичен тщательный осмотр изготовленной продукции и оборудования на каждом этапе процесса.

Основные параметры прибора УД2-12

• Диапазон рабочих частот охватывает значения в 1,25 МГц, 1,8 МГц, 2,5 МГц, 5 МГц и 10 МГц.
• Минимальный уровень восприимчивости устройства к недостаткам составляет 100 дБ.
• Настройка интенсивности импульсов, генерируемых устройством для возбуждения сигнала, достигает порога в 16 дБ.
• Предел чувствительности датчика на установленных частотах равен 150 микровольт.
• Изменение максимальной чувствительности датчика в рамках заданных частот содержится в пределах ±2 дБ.
• Шкала регулировки усиления устройства УД2-12 обеспечивает изменения до 46 дБ.

Основные требования к параметрам измеряемых объектов

• Скорость распределения продольных ультразвуковых волн (УЗВ) должна находиться в границах от 2240 до 6700 метров в секунду для сохранения эффективности осмотра серийных изделий.
• Максимально допустимое уменьшение интенсивности продольных УЗВ в материалах на уровне частоты 2,5 мегагерц не должно превышать 3,9 децибел на каждый километр.
• Поверхность предмета должна быть относительно гладкой, с шероховатость не более 250 микрометров.
• Заданное значение для радиуса изгиба составляет, по крайней мере, 100 миллиметров при толщине в 2,5 микрометров.
• Среднеквадратичное значение напряжения ультразвукового импульса составляет 130 Вольт или 100 Вольт.
• Длительность ультразвукового импульса должна соответствовать одному из следующих стандартных значений: 1,5 микросекунды; 1 микросекунда; 0,75 микросекунды; 0,6 микросекунды; 0,3 микросекунды.
• Параметры частоты возбуждения импульса задаются таким образом: 1,3±0,13 мегагерца; 1,9±0,19 мегагерца; 2,6±0,26 мегагерца; 5,2±0,52 мегагерца; 10±1 мегагерца.
• Диапазон допустимой основной ошибки в отношении амплитуд сигналов на приемной стороне устройства УД2-12, измеряемый числовым способом на частотах от 1,25 МГц до 5 МГц, ограничен значением ±(0,2 + 0,3N) децибел, где N обозначает измеряемую величину.
• Максимально допустимый уровень ошибки при измерении временных интервалов ультразвуковым дефектоскопом не должен превышать ±(0,2+0,01Т) микросекунды, где Т - длительность интервала.
• Электрическое сопротивление на входе измерителя аттенюатора составляет 600±10 Ом.
• Допустимый уровень ошибки при измерении уровня сигналов (аттенюатора) на приемном оборудовании УД2-12 не должен быть выше ±(0,2±0,03N) децибел, где N указывает номинальное значение затухания сигнала аттенюатором.
• Для временной регулировки чувствительности инструмента (ВРЧ) диапазон динамики должен быть не менее 40 децибел.
• Интервалы длительности зоны низкой восприимчивости (НРЧ) ограничены значениями от 10 до 150 микросекунд.
• Временные рамки для задержки сигнала в области ВРЧ установлены от 0 до 70 микросекунд.
• В области действия ВРЧ, уровень неоднородности в амплитудном уравнивании электрических сигналов на частоте 2,5 мегагерц должен оставаться в пределе не более 3 децибел, при этом при более глубокой ВРЧ - значение не должно уменьшаться ниже 30 децибел.

Для контроля толщины материала из стали обозначены следующие диапазоны

• в случае использования числового индикатора параметры варьируются от 1 до 999 мм;
• когда используется экран с электронно-лучевой трубкой, допустимая толщина находится в пределах от 1 мм до 5000 мм.

Установлены следующие критерические точки активации для индикаторов уровня

• Первый индикатор АСДI - в пределах (1±0,3) децибелов;
• Второй индикатор АСДII - со значением (7±0,5) децибелов;
• Третий индикатор АСДIII - обозначен как (13±0,7) децибелов.

Определяющие границы работы дефектоскопа типа УД2-12 выглядят следующим образом

• Временной интервал рабочей зоны индикатора порога колеблется от 3 до 200 микросекунд;
• Время задержки в рамках той же зоны колеблется в диапазоне от 0 до 200 микросекунд;
• Продолжительность сканирования имеет диапазон от 15 микросекунд до 1,5 миллисекунд;
• Отсрочка сканирования имеет рамки от 0 до 250 микросекунд;
• Период настройки "нуля" глубиномера позволяет значения в промежутке от 0 до 20 микросекунд.

Характеристики сигнала синхронизации, как внешнего, так и внутреннего, через соответствующий порт

• Импульс может быть как положительным, так и отрицательным;
• Амплитуда сигнала варьирует в промежутке от 5 до 10 вольт;
• Длительность импульса составляет от 2 до 20 микросекунд;
• Частота создаваемых импульсов находится в промежутке от 50 Герц до 1 Килогерца.

Технические характеристики для согласования пульсирующих сигналов общей и индивидуальной синхронизации (при этом нагрузочное сопротивление составляет 1 кОм и выше)

• Полярность каждого импульса строго положительная;
• Минимальное значение амплитуды каждого импульса достигает 6 В;
• Временной отрезок, в течение которого импульс сохраняет половину своего максимального значения, колеблется в диапазоне от 1 мкс до 5 мкс;
• Интервалы между импульсами поддерживаются на уровне (125±12,5) Гц, (250±25) Гц, (500±50) Гц и (1000±100) Гц соответственно.
• Насчет напряжения в аналоговом режиме при нагрузке свыше 5 кОм: оно составляет не менее 5 В.
• Точность соблюдения частоты ультразвукового дефектоскопа УД2-12 в пределах номинального значения не выходит за рамки ±10%.
• За восьмичасовой марафон безостановочной работы отклонение чувствительности прибора не превышает ±0,5 дБ.
• Модификация условной чувствительности в рамках любого интервала рабочих температур от -10 до +50 градусов Цельсия не превосходит половины основного отклонения, что происходит при смещении температуры окружающей среды на каждые 15 градусов.
• Время, необходимое для достижения полноценного рабочего состояния, не превышает 10 минут.

Что касается продолжительности безостановочной работы дефектоскопа УД2-12, она составляет

• Минимум 16 часов при использовании электросети переменного тока с последующим отдыхом в течение 30 минут;
• Минимум 9 часов при использовании заряженной аккумуляторной батареи ёмкостью не меньше 3,5 Ач в стандартных условиях эксплуатации.
• Толщина проекции луча на экране электронно-лучевой трубки не превышает 1 мм.
• Габариты видимой области экрана на электронно-лучевой трубке для горизонтального и вертикального изображений составляют 60×80 мм соответственно.

Размеры устройства

• Без учёта удобной рукоятки для переноски составляют не более 170 на 280 на 350 миллиметров.
• Его вес, включая батарею, но без дополнительных компонентов и прочих аксессуаров, не превышает 8,2 килограмма.

Инструмент для обнаружения дефектов, модель УД2-12, эффективно работает благодаря применению эхо-метода, а также теневого и зеркально-теневого методов проверки; электроника прибора адаптирована для работы в системах с ограниченным числом каналов автоматической проверки.

• В прибор встроены системы автоматизированного анализа данных, которые осуществляют настройку и оценку работоспособности самого устройства с применением встроенных функций самоконтроля.

Параметры эксплуатации УД2-12 следующие

• Он работает при температурах окружающей среды от минус 10 до плюс 50 градусов Цельсия.
• При температуре в плюс 35 градусов, максимально допустимый уровень влажности воздуха достигает 98%.
• Устройство отличается вибрационной устойчивостью, что гарантирует его надежность при механических воздействиях.
• Оно также проявляет устойчивость в присутствии коррозионных и потенциально взрывоопасных сред, относясь к категории неспециализированных приборов.
• Потребление энергии ограничено показателем до 18 вольт-ампер.
• Максимальный ток потребления от источника с постоянным напряжением в 12 вольт не превышает 0,47 ампера.
• Основным источником питания служит аккумулятор напряжением 12 вольт.
• Диапазон напряжений, при котором происходит отключение дефектоскопа от аккумулятора, — от 9,8 до 10,1 вольт.
• Устройство совместимо с переменным током в напряжениях: от 20,4 до 26,4 вольта; от 30,6 до 39,6 вольта; от 187 до 242 вольтов.
• Частота переменного тока должна быть 50 герц с допуском в ±1%.

Комплектация

• УД2-12 — измерительный блок;
• комплект датчиков 6 шт.;
• комплект ЗИП;
• образец СО1;
• свидетельство о поверке;
• техническое описание;
• методика поверки;
• паспорт.
