Внедрение алгоритмов обработки пиковых волн значительно повысило разрешающую способность дефектоскопа при осуществлении контроля тонкостенных изделий. Теперь к доступным функциям добавлен толщиномер, отсутствующий в стандартных моделях, а память прибора увеличена до 500 результатов. К стандартному набору функций добавлены В-скан и возможность корректировки настроек для объектов с радиусной поверхностью, что делает его удобным при контроле трубопроводов малого диаметра. Все эти возможности делают данную модель пригодной для контроля объектов с сложной геометрией и ориентацией дефектов. Также она находит применение в отраслях, где предъявляются высокие требования к качеству ультразвукового контроля, таких как авиация, военно-промышленный комплекс и атомная энергетика.

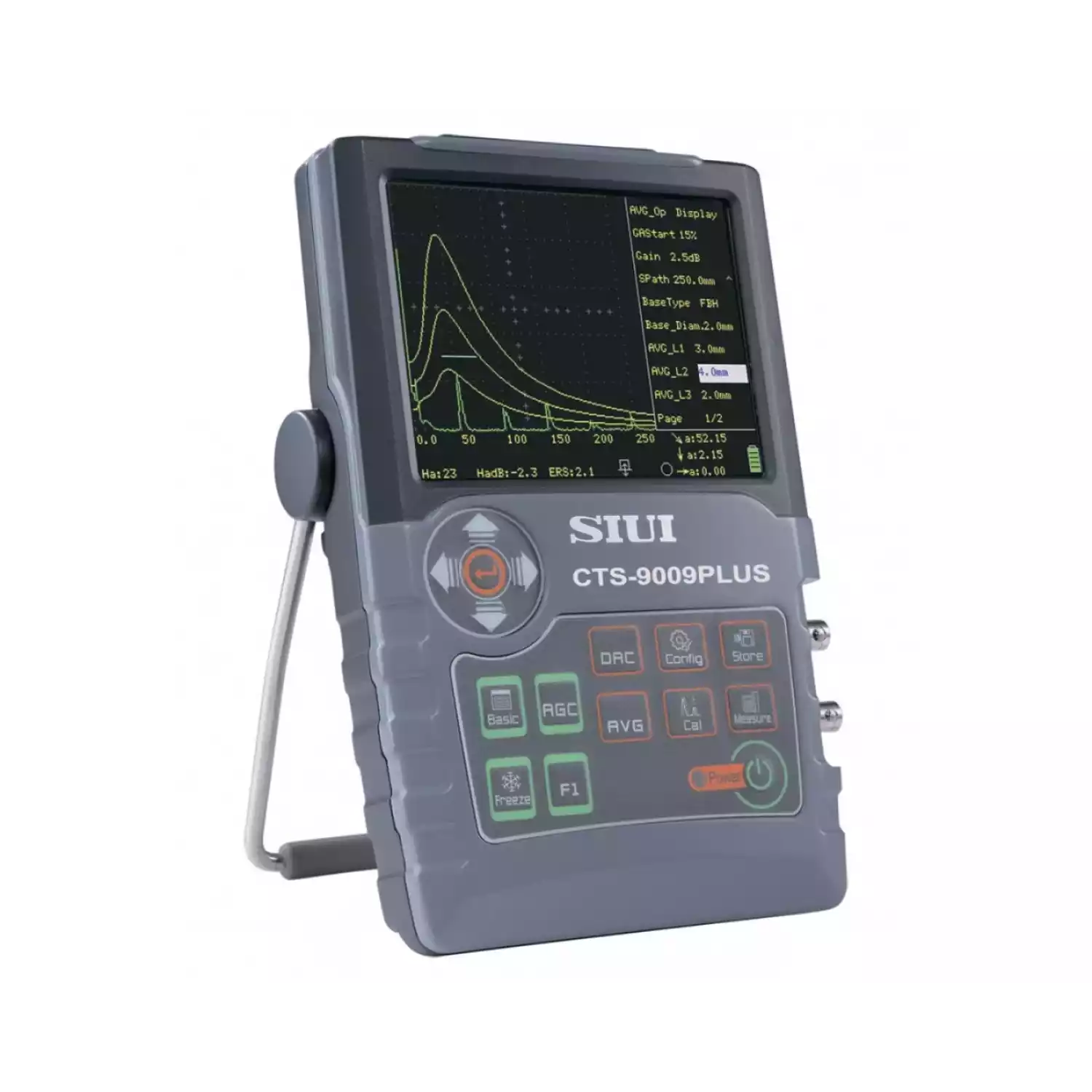

После получения расширенного функционала, дефектоскоп SIUI CTS-9009 сохранил свой малый вес и компактные размеры (1,2 кг / 152×240×52 мм). Это делает данную модель подходящей как для детальных лабораторных исследований, так и для передвижных лабораторий, работающих в полевых условиях (ПИЛ). Корпус прибора устойчив к ударам и защищен от пыли и влаги на уровне IP-65, что позволяет его использование даже при дожде. При необходимости защита корпуса может быть увеличена до уровня IP-67. Диапазон рабочих температур составляет от -10 до +40 градусов Цельсия.

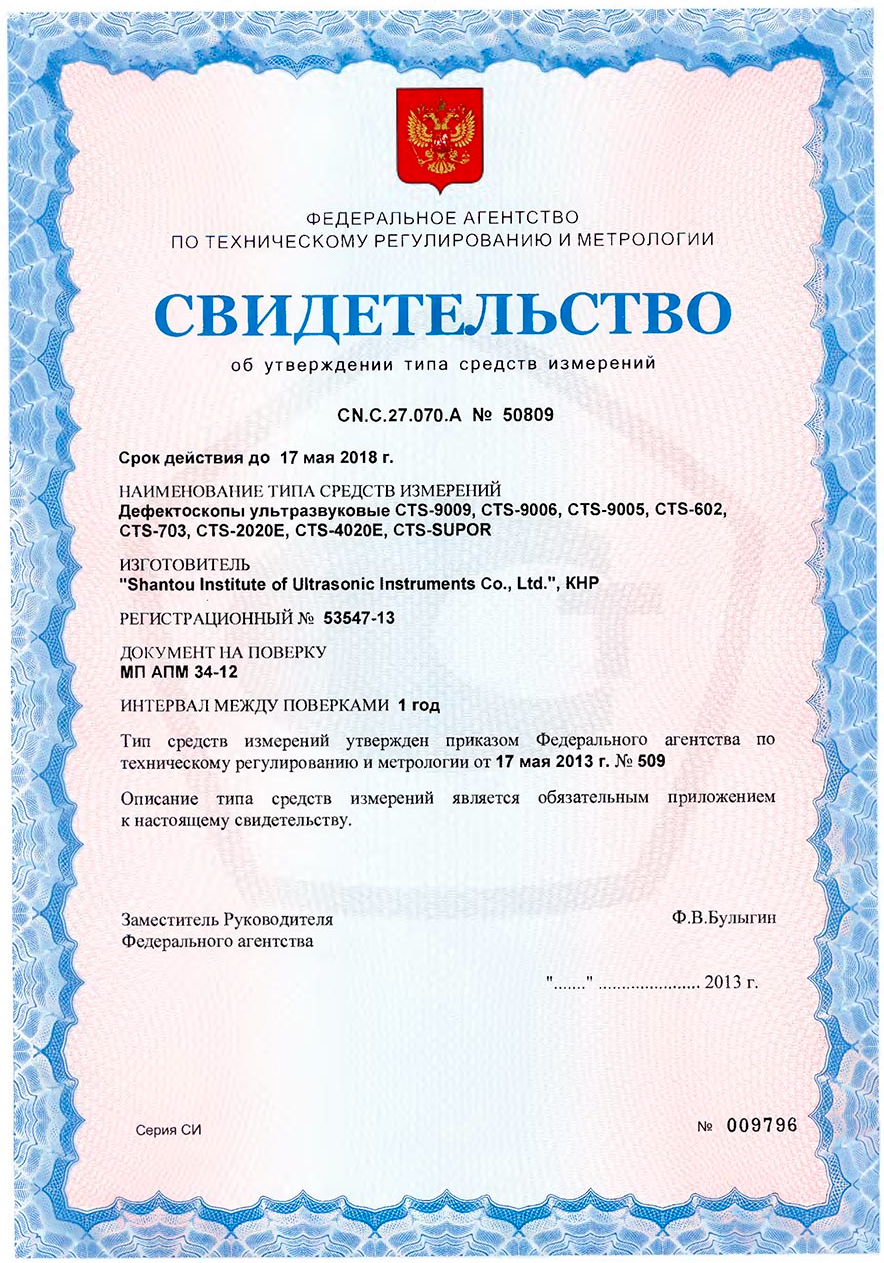

Производитель дефектоскопа - китайская компания SIUI, которая получила свидетельство о внесении модели CTS-9009 в Госреестр средств измерений РФ.

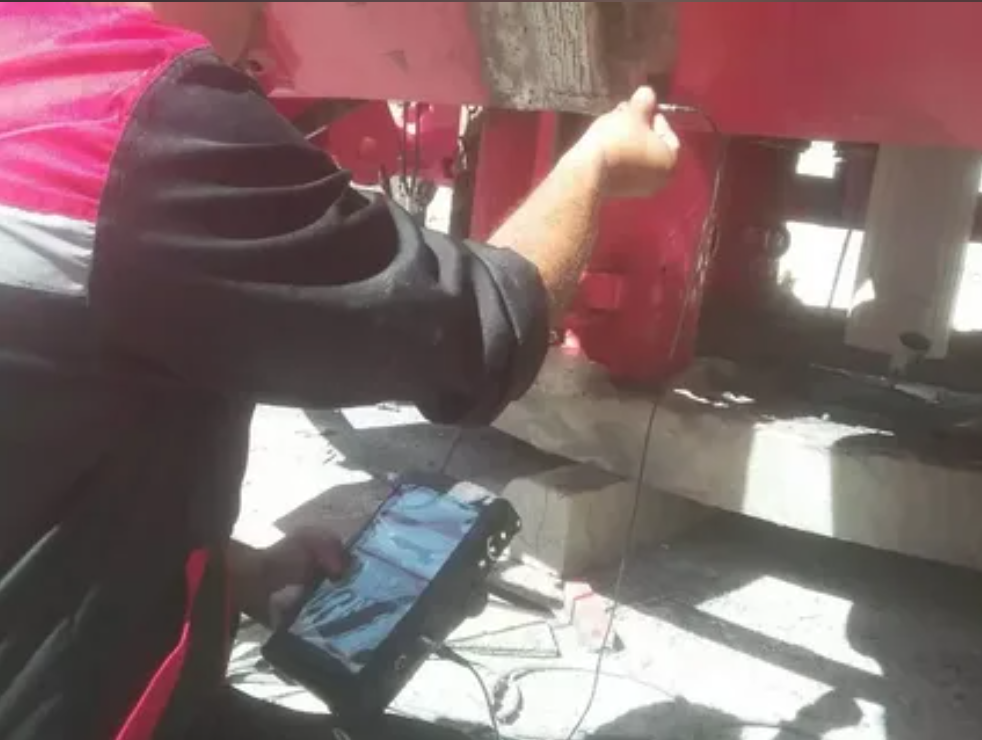

Отличительные особенности дефектоскопа CTS 9009
- Вес в состоянии готовности составляет всего 1,15 килограмма, что является значительным преимуществом при использовании прибора на высоте и в условиях работы на открытом воздухе.
- Прост в использовании благодаря продуманному расположению функциональных клавиш, что позволяет управлять прибором одной рукой.
- Защищен от воздействия окружающей среды благодаря соответствию стандарту IP65, обеспечивающему защиту от пыли и водяных струй, что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях.
- Автономен благодаря литиевому аккумулятору, обеспечивающему непрерывную работу прибора в течение 7 часов без необходимости подзарядки.
- Универсален за счет высокого разрешения экрана и возможности сканирования больших толщин, что повышает вероятность обнаружения дефектов в объектах различных размеров, начиная от тонкостенных деталей и заканчивая крупными поковками.
- Многофункционален, так как оснащен автоматическим определением типа датчика, коррекцией округлых поверхностей, радиочастотным дисплеем, поддержкой USB, амплитудным B-сканом и соответствует стандартам AWS D1.1/D1.5, API 5UE. Кроме того, имеется функция построения АРД-диаграммы.
На экране дефектоскопа отображаются три кривые, соответствующие браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Эта функция позволяет оператору избежать ручных расчетов эквивалентной площади дефектов и существенно повысить производительность контроля.
Дефектоскоп CTS 9009 обладает следующими преимуществами
- Высокое разрешение экрана и возможность сканирования больших толщин позволяют обнаруживать дефекты в объектах различных размеров, начиная от тонкостенных деталей и заканчивая большими поковками.
- Пыле-влагонепроницаемый корпус, соответствующий степени защиты IP65, обеспечивает использование дефектоскопа в экстремальных промышленных условиях.
- Эргономичный дизайн с удобным расположением функциональных клавиш обеспечивает управление прибором одной рукой.
- Наличие радиочастотного дисплея улучшает визуализацию данных.
- Обнаруженные эхо-сигналы, кривые или параметры могут быть сохранены на ПК через USB-порт без потерь, что упрощает редактирование отчетов и управление данными.
- Предусмотрена возможность видеозаписи продолжительностью до 7 минут.
- Автономная непрерывная работа прибора обеспечивается мощным литиевым аккумулятором, который позволяет использовать прибор до 7 часов без подзарядки.
- Компактные размеры и невысокий вес в снаряженном состоянии (1,15 кг) обеспечивают удобство в переноске и использовании.
- Интуитивно-понятный интерфейс на русском языке делает работу с прибором еще более удобной.
Дефектоскоп CTS 9009 и его функции
- автоопределение типа датчика;
- коррекция округлой поверхности;
- амплитудный B-скан, ВРЧ;
- DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;
- АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
Хранение данных
- Эхо-сигналы обнаружения, кривые или параметры могут. быть без потери информации сохранены на ПК через (58. порт, что позволяет редактировать отчет и управлять данными.
Динамический кино-повтор
- Воспроизведение до 7 минут непрерывной временной диаграммы на экране и процесса работы системы.
- Функция кино-повтора может быть разделена на 7 частей (по одной минуте в каждой части), что позволяет: посмотреть 1500 кадров (кадр за кадром)

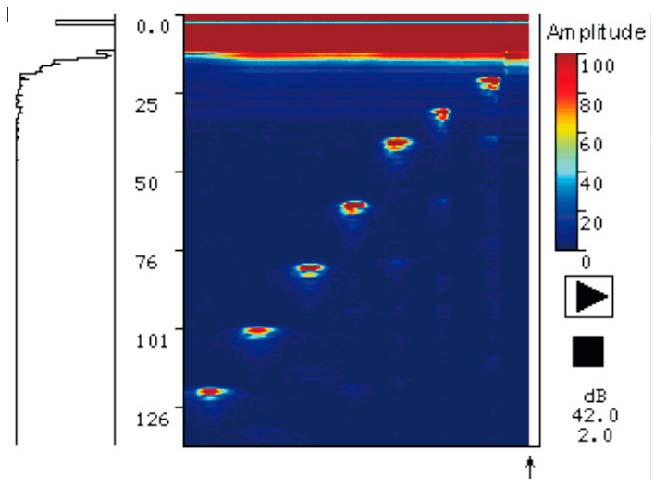

Индикация амплитудного В — скана 5101 СТ5-9009

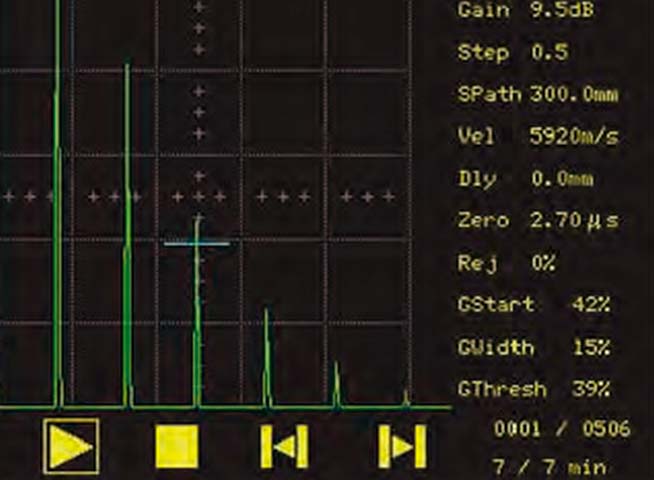

Динамическая запись видео SIUI CTS-9009

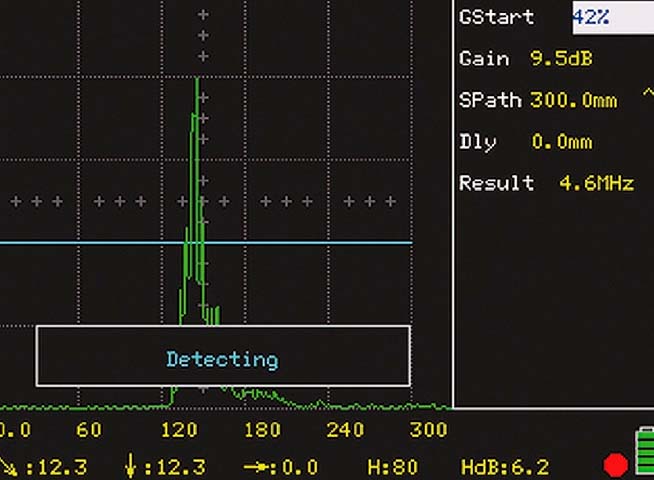

Измерение частоты преобразователя SIUI CTS-9009

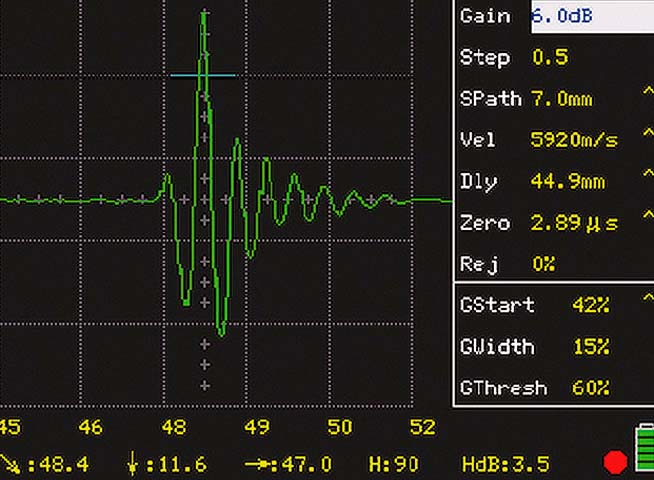

Радиочастотный дисплей 5101 СТ5-9009
Комплектация
- Электронный блок УЗ дефектоскопа со съёмным аккумулятором
- Кабель LEMO-LEMO одинарный 2 м
- Преобразователь P2.5-20L
- Преобразователь BH-50L
- Сетевой адаптер с кабелем 220 В
- Компакт-диск с документацией и ПО
- Кейс для транспортировки
- Чехол
