Артикул: 871616

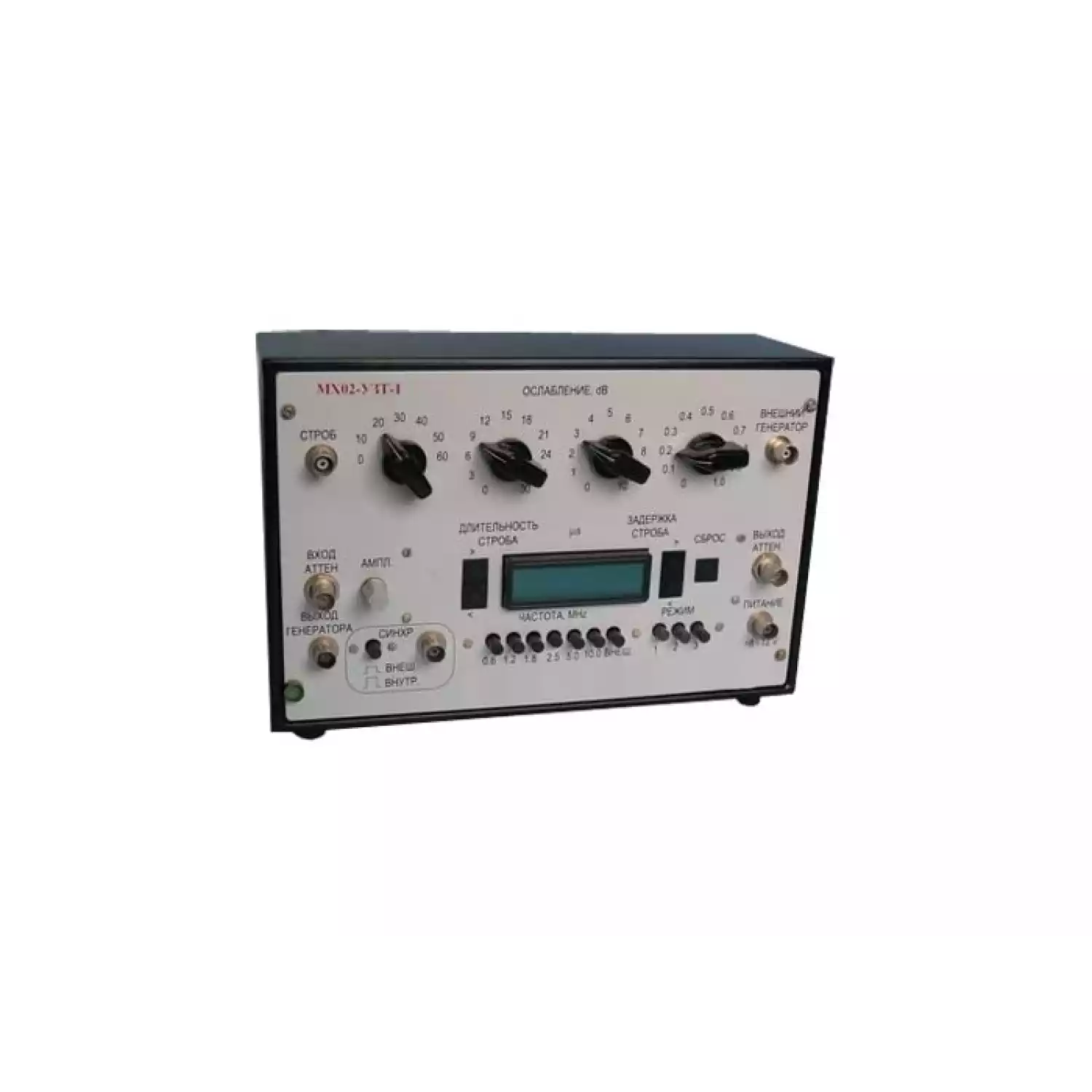

Ультразвуковой тестер МХ02-УЗТ-1 - Луч

Ультразвуковой тестер МХ02-УЗТ-1 предназначен для измерения основных параметров ультразвуковых дефектоскопов (типа УД2-70, УД-11ПУ, УД2-12, ПОИСК-10, РДМ и других отечественных и импортных дефектоскпов) при регулировке, ремонте и поверке в соответствии с ГОСТ 23667 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров».
Цена по запросу

Описание Ультразвуковой тестер МХ02-УЗТ-1

Тип оборудования: тестер ультразвуковой

Производитель дефектоскопов: Россия

Серия: МХ02-УЗT

Модель: МХ02-УЗT-1

Описание: ультразвуковой прибор для измерения параметров дефектоскопов

Гарантия на ультразвуковой дефектоскоп МХ02-УЗT-1: 12 месяцев.

Сертификаты на ультразвуковой тестер МХ02-УЗT-1:

  • Сертификат Реестра средств измерений Госстандарта РФ;
  • Сертификат о признании утверждения типа средств измерений Республики Казахстан;
  • Признание ОАО «Газпром».

Назначение УЗ тестера МХ02-УЗT-1:

Ультразвуковой тестер МХ02-УЗТ-1 предназначен для измерения основных параметров ультразвуковых дефектоскопов (типа УД2-70, УД-11ПУ, УД2-12, ПОИСК-10, РДМ и других типов отечественного и зарубежного производства) при регулировке, ремонте и поверке в соответствии с ГОСТ 23667 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров».

Тестер состоит из импульсного генератора фиксированных частот, устройства задержки радиоимпульса, генератора импульсов синхронизации и аттенюатора, что позволяет упростить схему измерений и значительно удешевить стоимость оборудования, необходимого для организации поверки (например, из поверочной схемы дефектоскопа УД2-12 исключаются селектор СЕ - 33, магазин затухания МЗ-50-2, генераторы Г5-54 и Г4-102, а также фильтры RLC).

Ультразвуковой тестер формирует и воспроизводит испытательные сигналы с нормируемыми электрическими характеристиками, позволяющие совместно с другими средствами измерений измерять следующие параметры электронных блоков дефектоскопов:

  • максимальная чувствительность приемника;
  • нелинейность амплитудной характеристики;
  • погрешность измерения отношений амплитуд сигналов на входе приемника;
  • глубина, задержка и длительность ВРЧ;
  • погрешность глубиномерного устройства;
  • погрешность настройки порогового индикатора;
  • уровень отсечки помех;
  • диапазон скоростей ультразвука.

Основные технические характеристики ультразвукового тестера МХ02-УЗT-1:

Рабочие частоты внутреннего генератора 0,625; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон частот, воспроизводимых от внешнего генератора от 0,2 до 15,0 МГц
Амплитуда выходного сигнала 2 В
Длительность фиксированных радиоимпульсов от 3 до 5 периодов установленной частоты
Длительность регулируемых радиоимпульсов от 0,5 до 80 мкс
Диапазон задержки радиоимпульсов от 2 до 2000 мкс
Диапазон ослабления аттенюатора от 0 до 101 дБ
Дискретность отсчета аттенюатора 0,1 дБ
Погрешность ослабления аттенюатора ± (0,1 + 0,0075 N) дБ
Входное и выходное сопротивление аттенюатора 50 Ом
Электрическое питание сеть переменного тока 220 В 50 Гц
Диапазон рабочих температур от - 10 до + 35 °С
Габаритные размеры не более 320x180x110 мм
Масса не более 4 кг



*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

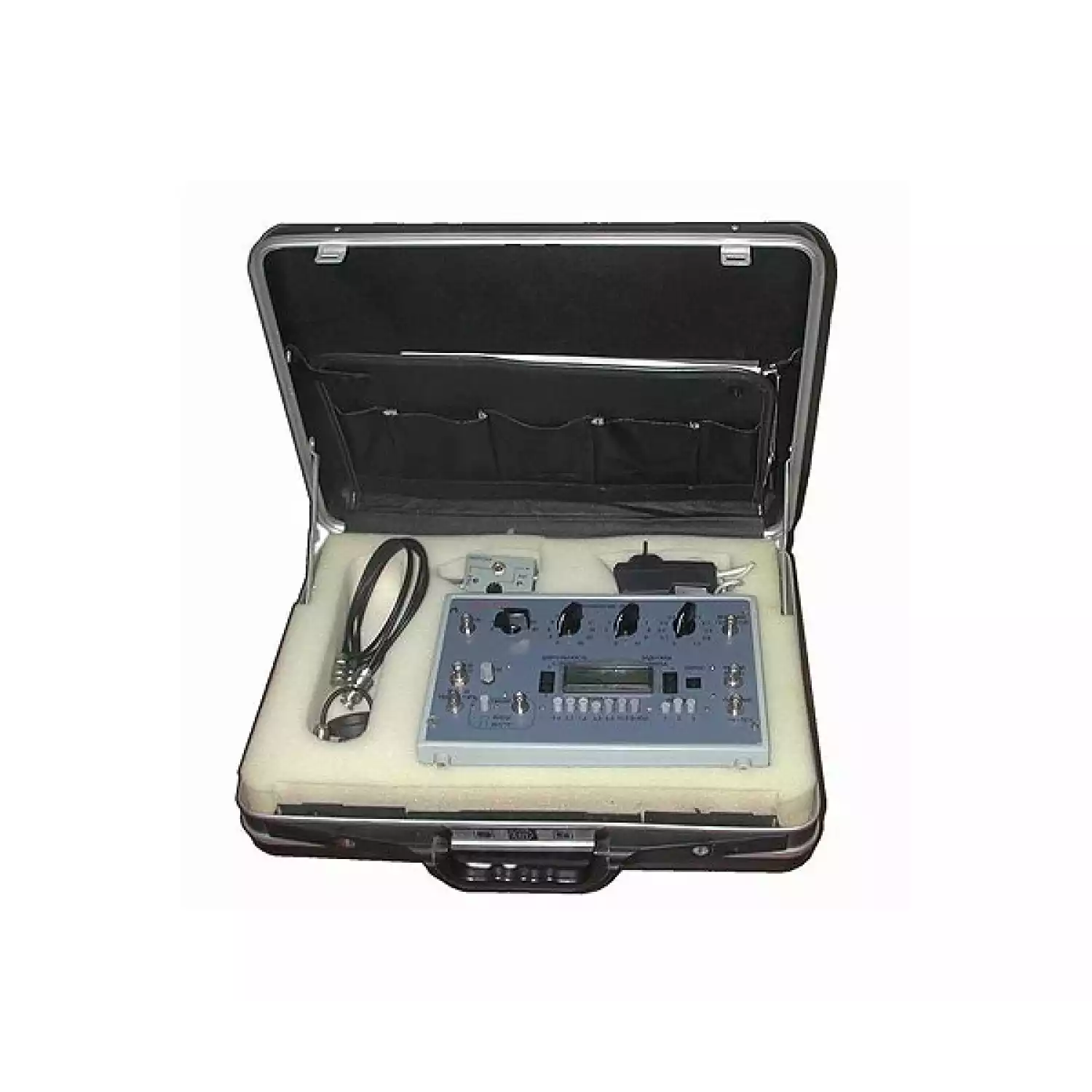

Комплект поставки тестера МХ02-УЗT-1:

Электронный блок 1 шт.
Блок питания сетевой 1 шт.
Нагрузка согласующая 2 шт.
Тройник в/ч 2 шт.
Кабель соединительный в/ч 3 шт.
Перемычка в/ч 1 шт.
Чемодан укладочный 1 шт.
Руководство по эксплуатации 1 шт.
