Внесен в реестр СИ

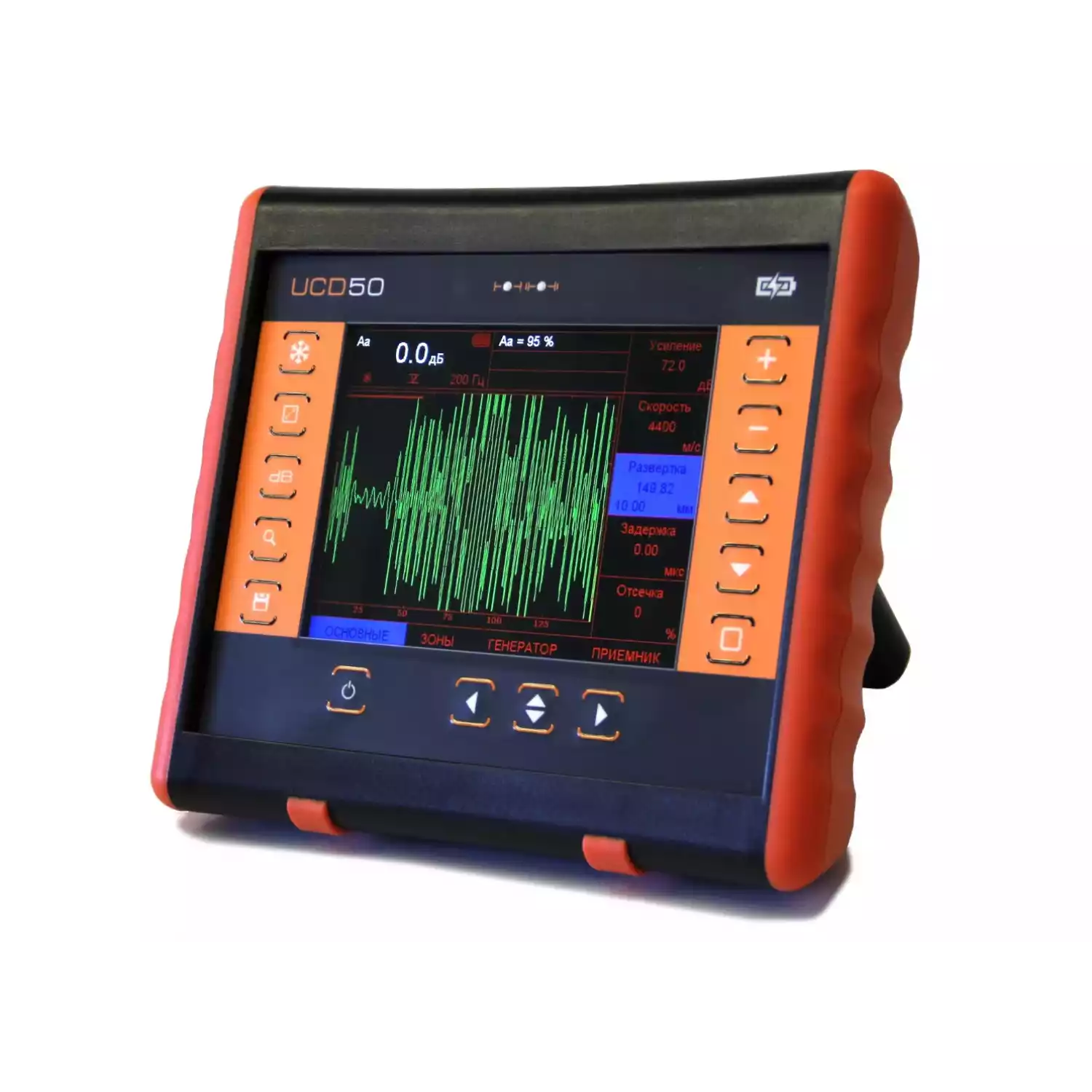

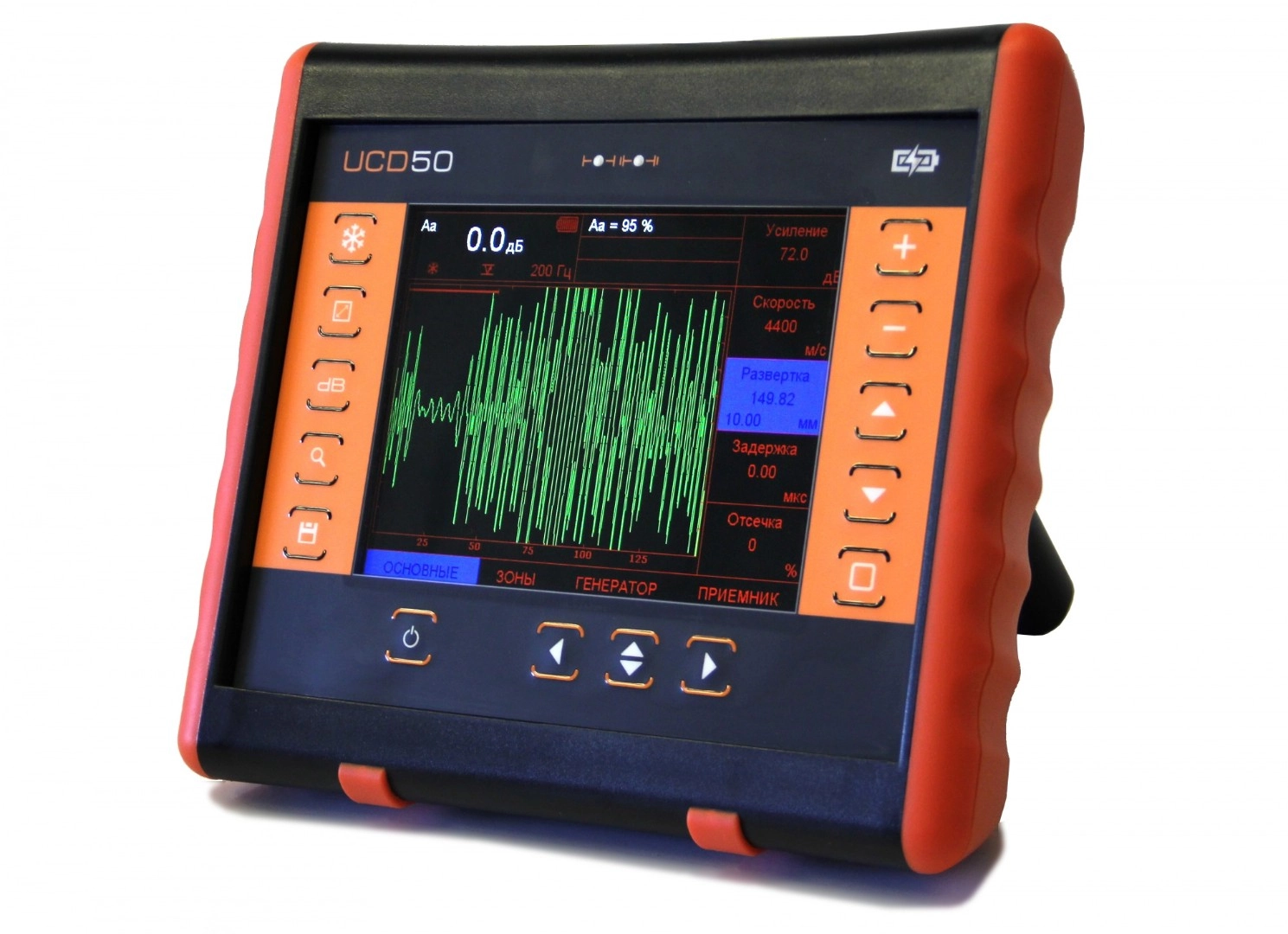

Новый ультразвуковой дефектоскоп представляет собой низкочастотную версию популярного прибора УСД-50 с усиленным генератором и широкополосным приемником с диапазоном от 25 кГц до 5 МГц. Дефектоскоп имеет яркий и хорошо читаемый при любом освещении TFT-экран 640х480 и массу всего 1,5 кг с аккумулятором.
В низкочастотном дефектоскопе УСД-50 LFS также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом. Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия.
Легкий и удобный дефектоскоп предназначен для ручных применений по контролю композитов, полимеров, углепластика, камня и других материалов с большим затуханием. Широкий частотный диапазон позволяет использовать его также в большинстве стандартных применений по контролю металлов с использованием преобразователей частотой до 5 МГц.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

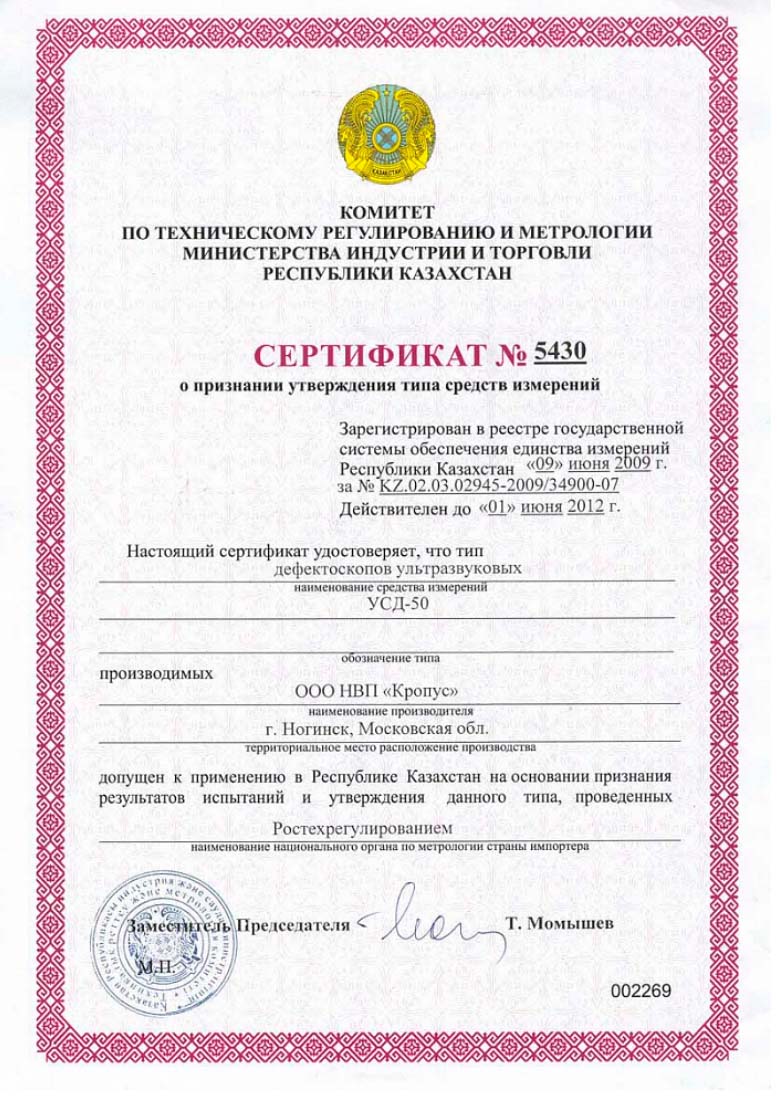

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
|
Возможность механизированного контроля
|
Да |
|
Методы контроля
|
TOFD метод, Классический |
|
Дополнительные функции
|
ВРЧ, АРК (DAC), А-скан |
|
Разрешение экрана, пикс
|
640 х 480 точек |
|
АРД
|
Да |
|
B-skan
|
Да |
|
Произведено в РФ
|
Да |
|
Развертка
|
мин.: 0 - 2 мкс макс.: 0 - 1 530 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
|
Задержка
|
от -5 мкс до 2 000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
|
Максимальная длина контролируемого материала (сталь)
|
до 4 500 мм (эхо-режим), 9 000 мм (теневой режим) |
|
Диапазон скоростей
|
1 000 - 10 000 м/сс шагом 1, 10 и 100 м/с |
|
Задержка в призме
|
0 - 100 мкс с шагом 0.01, 0.1, 1 мкс |
|
Демпфирование
|
25 ом / 50 ом/ 1000 Ом |
|
Входной импенданс
|
50 ом / 600 ом |
|
Зондирующий импульс
|
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса |
|
Демпфер зондирующего импульса
|
регулируемый 0- 500 нс с с задержкой демпфирования от 0 до 500 нс |
|
Частота повторений ЗИ
|
от 20 до 2 000Гц с шагом 10, 100 и 1 000 Гц |
|
Усилитель
|
широкополосный: 0.1-20 МГц (-6 дБ) |
|
Диапазон регулировки усиления
|
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
|
Дополнительная клавиша +dB
|
программируемая |
|
Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
|
Кривая Амплитуда-Расстояние (АРК)
|
построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой |
|
Функция АРД
|
построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
|
Детектирование
|
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD |
|
Отсечка
|
компенсированная, 0 - 90% высоты экрана |
|
Зоны контроля
|
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая |
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" |
|
Измерение амплитуды
|
в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
|
Дисплей
|
Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
|
А-сигнал
|
480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме |
|
Память
|
200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
|
Интерфейс
|
USB |
|
Разъемы преобразователей
|
2 Lemo00 |
|
Аккумулятор
|
Li-ion 10.8В, 5 000 mА/ч |
|
Время работы
|
не менее 10 часов работы от встроенного аккумулятора |
|
Внешнее питание
|
блок питания 220 В AC |
|
Напряжение питания
|
15В / 2,5А DC |
|
Диапазон рабочих температур
|
от -30 C до +55 C |
|
Размер (В x Ш x Д)
|
200 мм x 225 мм x 80 мм |
|
Масса
|
1,5 кг с аккумуляторами |
