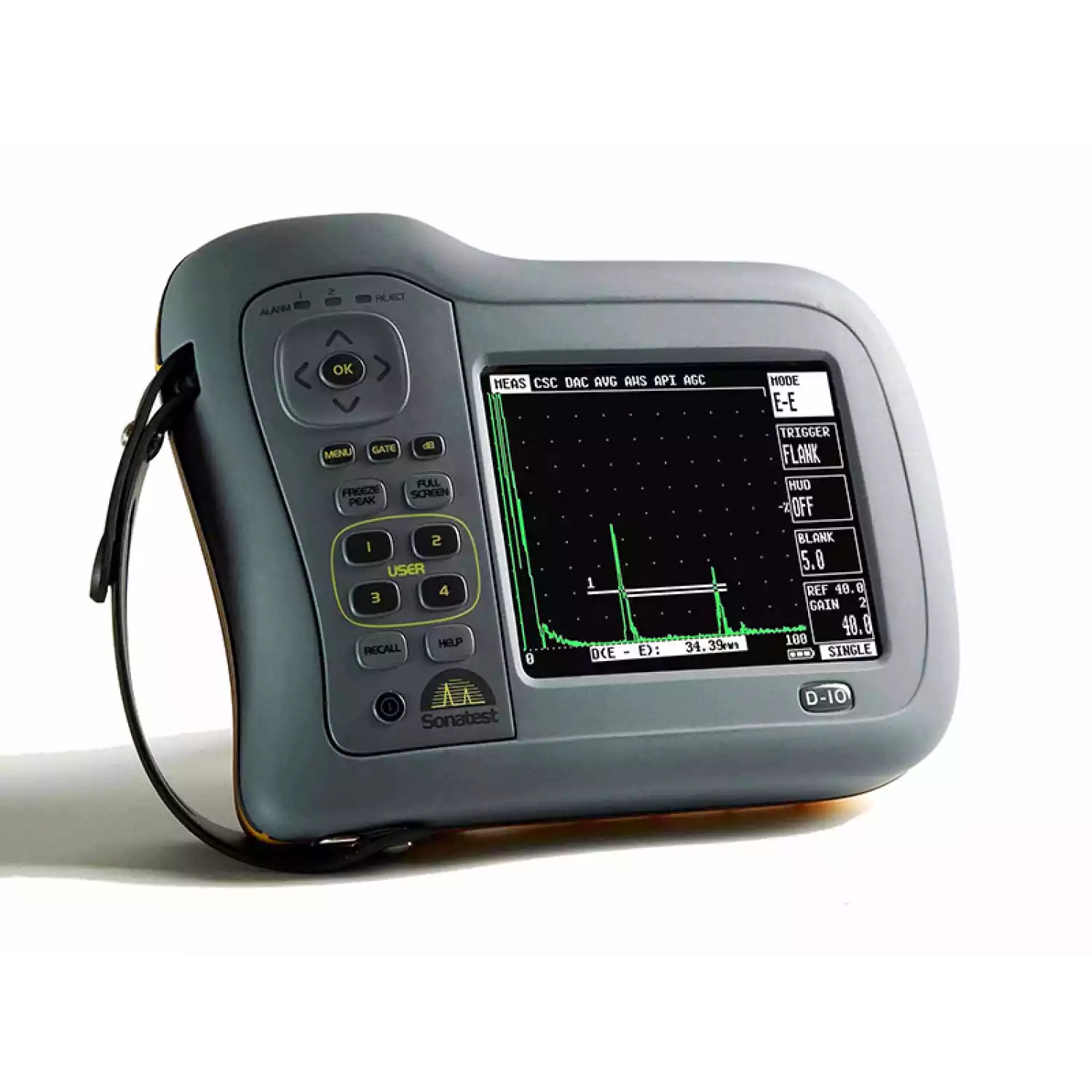

Тип оборудования: Дефектоскоп ультразвуковой
Производитель: Sonatest Ltd., Великобритания
Серия дефектоскопов: SiteScan D
Модели дефектосопа: SiteScan D-10 и SiteScan D-20
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалах
Сертификаты на дефектоскоп SiteScan D:
- Ультразвуковой дефектоскоп SiteScan D-10 и SiteScan D-20 прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Методика поверки дефектоскопа: По стандарту EN12668.
Гарантия на дефектоскопы SiteScan D-10 и SiteScan D-20: 24 месяца.
В течение более 20 лет SiteScan ассоциируется с высоконадёжными дефектоскопами для ультразвукового контроля, и дефектоскопы новой серии продолжают эту традицию. Дефектоскопы SiteScan D обеспечивают высокую производительность контроля благодаря развитым функциям и удобству пользовательского интерфейса. Общепризнанное удобство в эксплуатации предыдущего поколения дефектоскопов серии SiteScan дополнено колесом прокрутки меню, обеспечивающим быстрый доступ к часто используемым функциям. Структура меню дефектоскопа позволяет быстро решать задачи контроля и формирует навыки становящиеся второй натурой.
Дефектоскоп SiteScan D-10 оснащён широкополосным усилителем совместимым с широким ассортиментом преобразователей, а модель дефектоскопа D-20имеет несколько узкополосных усилителей повышающих производительность контроля. Аналоговый характер высококачественного широкополосного усилителя обеспечивает детализацию необходимую для выявления дефектов в виде отверстий и трещин и имеет разрешение достаточное для идентификации слабых сигналов.
Области применения дефектоскопов SiteScan D: контроль сварных швов, выявление коррозии, контроль малогабаритных отливок, поковок и поиск расслоений материала.
Диапазон развертки: 5-5 000 мм по стали. Плавная регулировка с шагом 10 мм или 1 мм.
Установка скорости: 1 000-9 999 м/с.
Ноль преобразователя: 0-999.999 мкс.
Задержка развёртки: Калиброванная 0-5 000 мм с шагом 0,05 мм (диапазон по стали)
Усиление: 0-110 дБ. Регулировка с шагом 0.5, 1, 2, 6, 10, 14 и 20 дБ
Режимы работы: Совмещённый и раздельный
Стробы: Старт и ширина регулируются на всю ширину диапазона, амплитуда регулируется от 0 до 100% высоты экрана с шагом 0,5%. Положительная логика работы порогов со звуковой и светодиодной сигнализацией.
Режимы измерений:
- По глубине. Глубина и амплитуда первого сигнала в стробе
- По расстоянию между эхосигналами. Расстояние между двумя эхосигналами в одном стробе
- Наклонный. Расстояние по поверхности, глубина отражателя и расстояние по лучу. Учет стрелы преобразователя. Показ многократных отражений луча
- T-Min. Отображение минимальной толщины при сканировании
Напряжение генератора импульсов: Узкий импульс - пиковая амплитуда 200 В, Время нарастания/спада
Частота следования импульсов: На выбор 35-500 Гц с шагом 5 Гц
Дисплей: Цветной светоотражающий TFT-дисплей c размером видимой области: 111,4 х 83,5 мм. Область отображения А-скана: 315 x 200 точек, регулируемая яркость свечения
Частота обновления экрана: 60Гц (в режиме NTSC); 50Гц (в режиме PAL)
Вид отображения сигнала: Полная волна, положительная, отрицательная волна, радиосигнал
Диапазон рабочих частот: Широкая полоса 1,0-15 МГц (-3 дБ)
Линейность по вертикали: 1% от полной высоты экрана
Линейность усилителя: ±0,1 дБ
Линейность по горизонтали: 0,33% от полной высоты экрана
Отсечка: Линейная 50%, со светодиодным индикатором включения
Единицы измерений: мм, дюймы, микросекунды
Память изображений А-скана: 5 000 волновых форм
Память рабочих настроек: 100 групп рабочих настроек
Память значений толщины: Хранение 100 000 значений измерений толщины в матричном формате с возможностью экспорта в электронные таблицы MS Excel с помощью программы SDMS (на заказ)
Память значений толщины с изображениями А-сканов: 5 000 изображений A-сканов и значений толщины
AutoCal: Автокалибровка по двум эхосигналам.
«Заморозка» экрана: Замарозка текущего изображения A-скана
«Заморозка» пиков эхосигналов: Для работы в эхо-динамическом режиме измерений.
Help: Кнопка вызова справочной системы дефектоскопа (на русском языке).
Язык: Русифицированное меню и поддержка нескольких европейских языков.
Порт USB: Для подключения принтера и ПК
Видеовыход: Комбинированный PAL и NTSC
Разъёмы для подключения преобразователей: BNC или LEMO (на выбор)
Аккумуляторная батарея: Литий-ионная аккумуляторная батарея 14,4 В, обеспечивает при минимальном заряде 9,5 часов, а при полном заряде - 12 часов работы, максимальное время работы 18 часов. Наличие индикатора уровня заряда. Время перезарядки - 3 часа. Аккумуляторная батарея может заряжаться отдельно от дефектоскопа.
Зарядное устройство: 100-240 В перем. тока, 50-60 Гц
Класс защиты корпуса: Корпус имеет класс защиты IP67
Рабочая температура: от -10°C до 55°C
Габаритные размеры: 172 x 238 x 70 мм
Масса: 1,7 кг с аккумуляторной батареей.
Дополнительные технические характеристики для дефектоскопа SiteScan D-20 (только дефектоскоп D-20)
Диапазон рабочих частот: 1 МГц, 2.25 МГц, 5 МГц. Широкая полоса (1-20 МГц)
Генератор прямоугольных импульсов: Оптимизирован для каждой полосы частот (по ширине пиков).
ВРЧ: Временная регулировка чувствительности. Динамический диапазон 40 дБ, крутизна 30 дБ/мкс. Построение кривой ВРЧ по 10 опорным точкам.
ДАК: Кривая дистанционной амплитудной коррекции строится по 10 точкам на экране. Кривые ДАК соответствуют стандартам EN 1714, JIS и ASME, отображение сравнительных кривых ДАК -2, -6, -10, -12 и -14 дБ.
ДАК вместе с AVG/DGS: Автоматический расчёт размера дефекта с использованием данных с преобразователя
ДАК вместе AWS и API
Автоматический расчёт размера дефекта согласно Нормам и правилам выполнения сварки строительных конструкций - AWS D1.1.
Автоматический расчёт размера дефекта по методике API 5UE
ДАК вместе DGS, AWS и API: (Функциональность аналогично описанной выше)
Строб 2: Дополнительный строб позволяет работать в режиме измерений строб-строб
B-скан: Отображение профиля толщины. Регулируемая частота обновления 3, 5, 10 раз/секунду
Стандартный комплект поставки ультразвукового дефектоскопа SiteScan D:
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
