УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами

Установка УПНК представляет собой универсальный модульный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный на принципиально новой высокоскоростной архитектуре канала с использованием двух высокопроизводительных промышленных компьютеров с панельными ЖКИ мониторами - один для ввода сигналов в реальном времени, второй -для общего управления системой, архивирования данных, связи с другими устройствами общезаводской компьютерной сети.

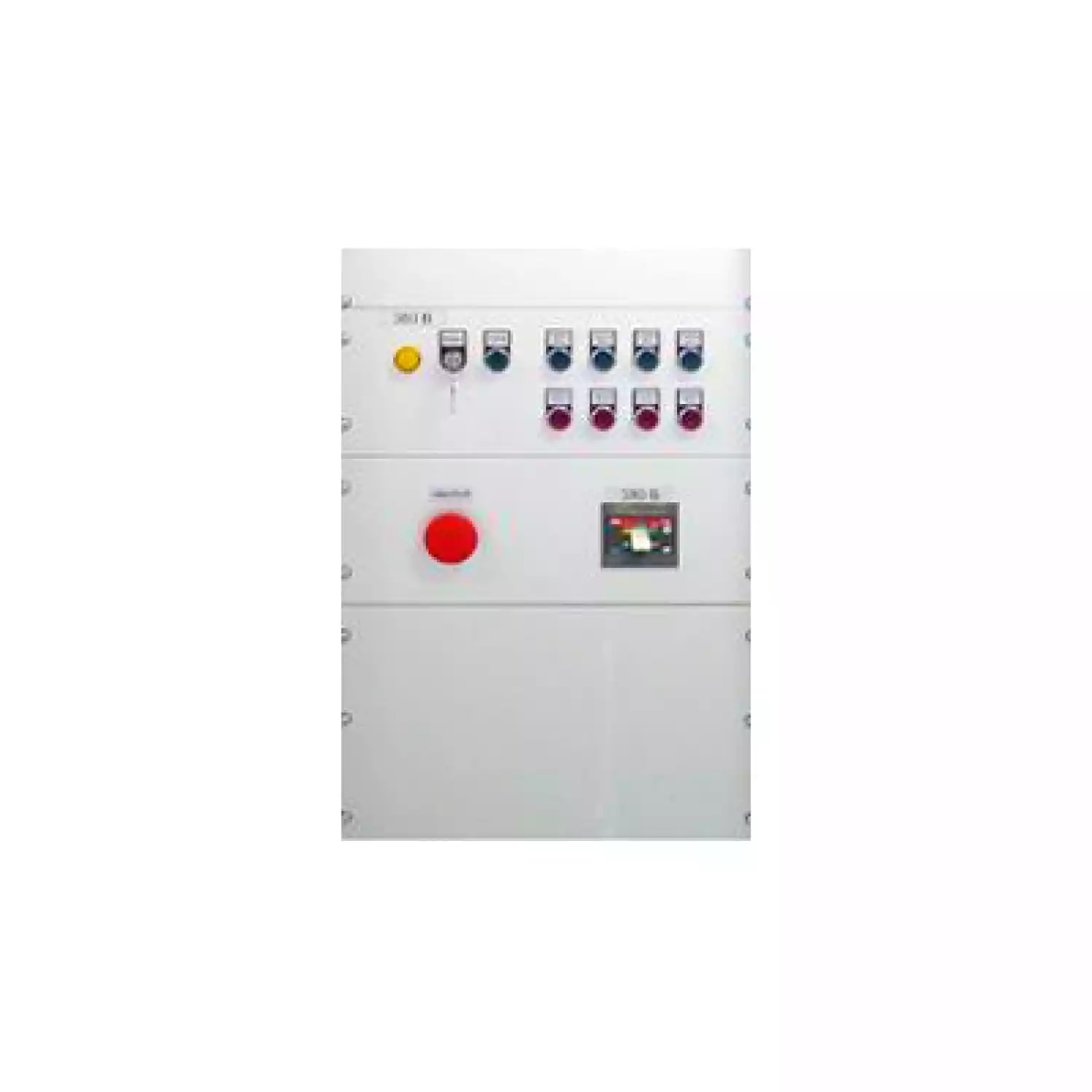

Состоит из двух промышленных 19" шкафов Rittal, с установленным - многоканальным дефектоскопом, блоком питания, промышленным блоком бесперебойного питания, 2-х промышленных компьютеров с панельными ЖКИ мониторами и принтером. Третий промышленный шкаф - предназначен для установки системы автоматизированного управления приводами и устройствами механизации процесса контроля (в т.ч. устройствами загрузки/ выгрузки изделий).

Области применения: автоматизированный УЗ контроль изделий

В машиностроении (входной контроль прутков, контроль валов, цилиндров)
В авиапромышленности (контроль дисков, валов и пр.)
В металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
На железнодорожном транспорте (контроль колесных пар и пр.)
В трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
В атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
При производстве изделий из чугуна (контроль прокатных валков и пр.)

Технические характеристики промышленного многоканального УЗ дефектоскопа с параллельными каналами:

Многоканальный блок

19" конструктив с возможностью установки до 8-ми каналов в одном корпусе.
Максимальное число каналов - до 128

Внешний конструктив

19" Rittal

Компьютеры

для управления процессом контроля, отображением сигналов в реальном времени и общего управления используются промышленные ПК с процессором PIV

Мониторы

17" и 15" панельные промышленные ЖКИ мониторы

Операционная система

Windows 2000

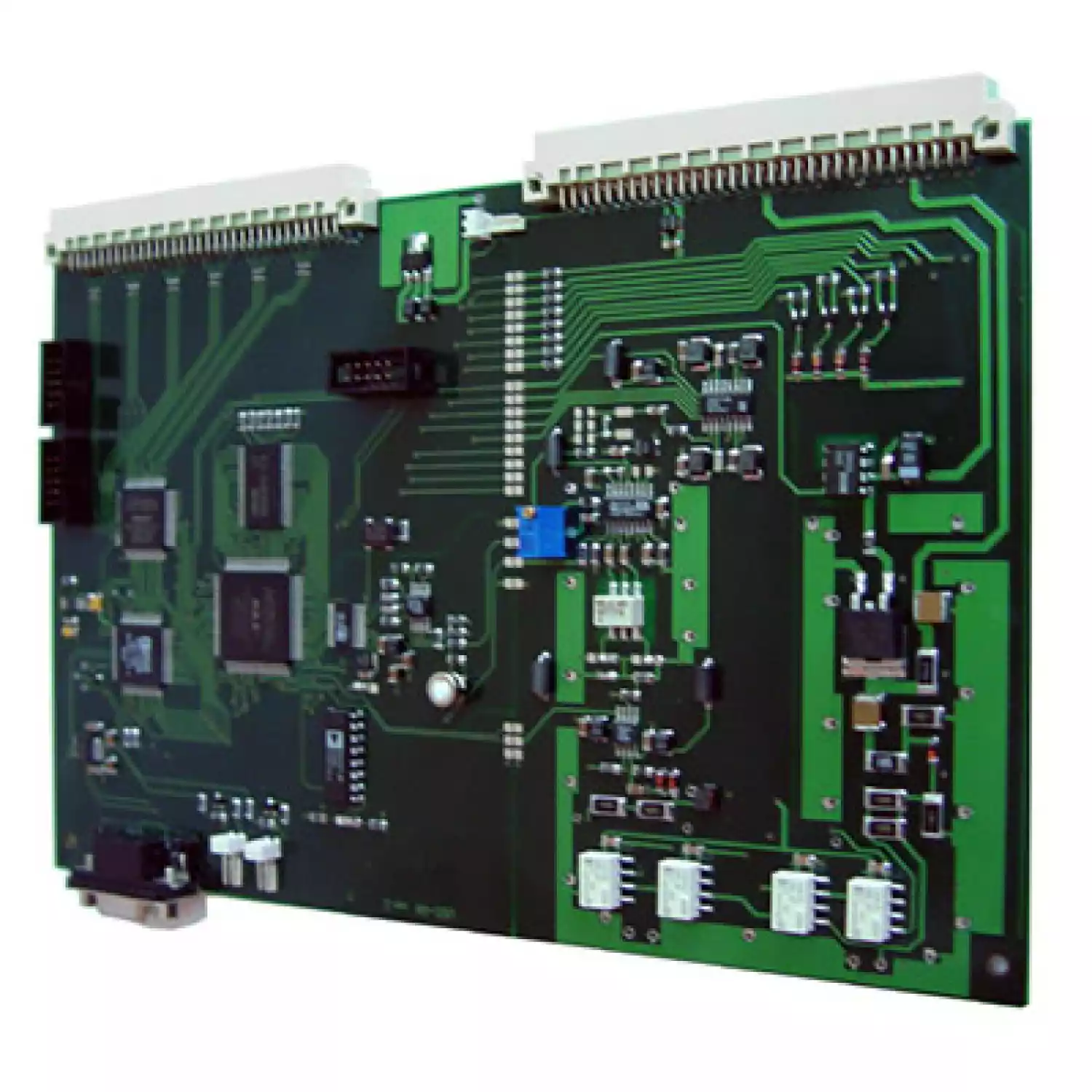

Спецификация ультразвукового канала:

Развертка

мин.: 0 - 2,5 мкс
макс.: 0 - 1000 мкс

Задержка

от -4 мкс до 998 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500 нс, с шагом 16 нс

Частота повторений ЗИ

от 50Гц до 10 КГц

Усилитель

широкополосный 0.5-25 Мгц
диапазонные аналоговые и цифровые фильтры

Диапазон регулировки усиления

110 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ с построением кривой по 10 опорным точкам

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны АСД + зона иммерсионной синхронизации. Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. Возможность увеличения числа зон до 8-ми.

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через 0, частотный и корреляционный метод

Разрешающая способность

для временного метода - 0,5нс
для частотного и корреляционного метода - 0,25 нс

Интерфейс

специальная высокоскоростная шина связи с ПК

Разъемы преобразователей

2 СР50 / BNC
