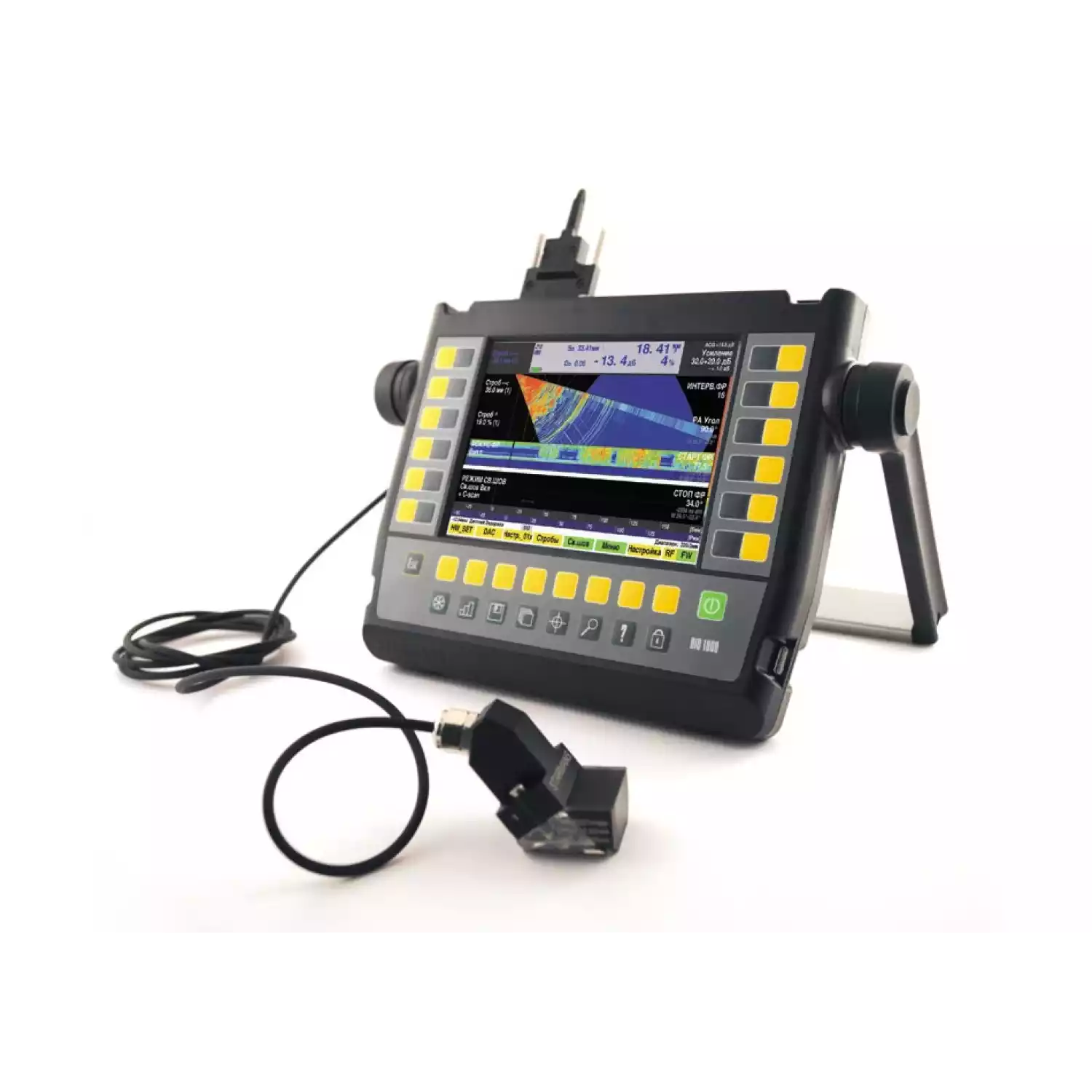

Ультразвуковой дефектоскоп DIO 1000 PA представляет собой флагманскую модель новой серии дефектоскопов DIO 1000 от компании «STARMANS electronics, s.r.o.» (Чехия). Применение инновационных решений, высокой надежности и конкурентоспособной ценовой политики в сравнении с аналогичными устройствами делают дефектоскопы этой марки популярными по всему миру.
Конструкция дефектоскопа основана на использовании передовых микрокомпонентов, что значительно снизило его вес и размеры, придавая устройству максимальную удобство в эксплуатации. DIO 1000 PA оснащен полным функционалом базовой модели DIO 1000 SFE, а также функционалом работы с фазированными решетками в режиме томографа, поддержкой ЭМА и TOFD методов, а также возможностью взаимодействия с механизированными сканерами. Устройство совместимо с преобразователями как отечественного, так и зарубежного производства.
Цветной антибликовый TFT-дисплей высокого разрешения (1024х768) с широкими углами обзора обеспечивает комфортную работу при любых условиях освещения. Внутренняя память прибора (16 Гб) позволяет хранить обширное количество А-сканов и настроек.
Дефектоскоп DIO 1000 PA имеет сертификацию в Федеральном Агентстве по Техническому Регулированию и Метрологии РФ (Свидетельство об утверждении типа средства измерения CZ.C.27.195.A №65220), зарегистрирован в Государственном реестре средств измерений под №66706-17 и одобрен к использованию на территории Российской Федерации.
Интерфейс обеспечивает визуализацию и одновременный вывод на экран различных разверток и сканов. Сочетание сканов позволяет эффективно выявлять и охарактеризовать потенциальные дефекты под разными углами с использованием фазированной решетки.

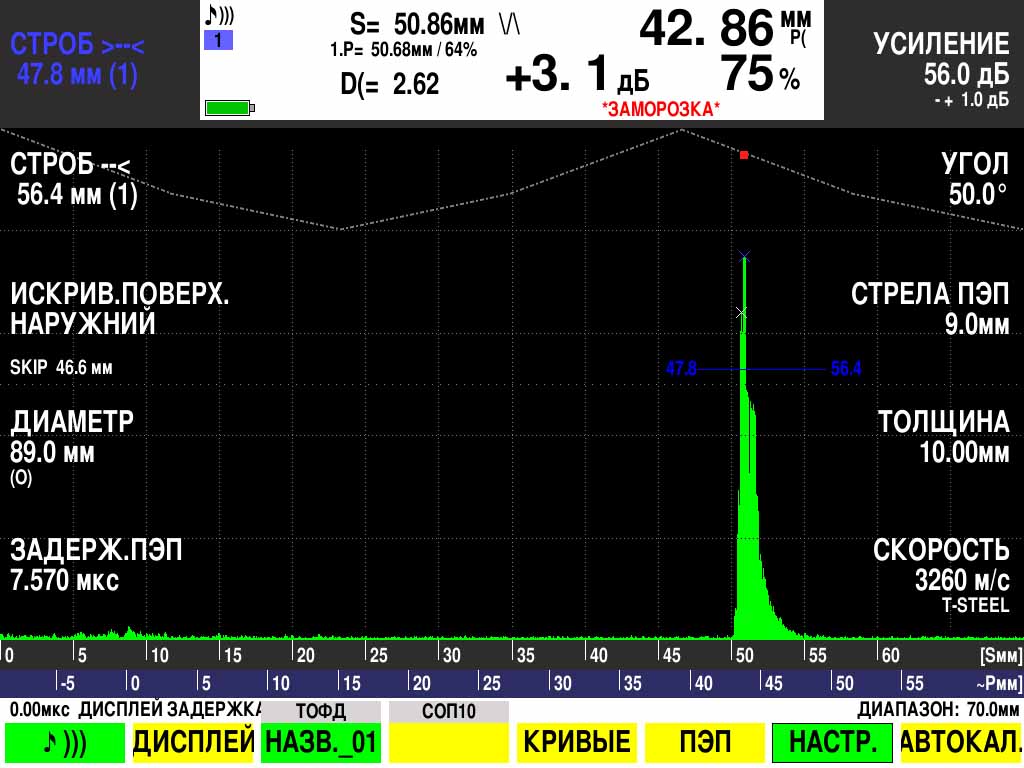

Данная функция предоставляет возможность задать геометрию сварного шва, что обеспечивает наглядное представление положения дефекта в проекции сварного соединения.
Также имеется возможность использовать преобразователи с фазированной решеткой различной апертуры: 8, 16, 32 элемента. Это позволяет оптимально подбирать датчики с фазированной решеткой в соответствии с требованиями для эффективного контроля различных задач.
Функция создания отчетов обеспечивает вывод информации в различных форматах, таких как PNG, HTML, XML, и др. Пользователь имеет возможность самостоятельной конфигурации отчетов путем редактирования файлов XML. Сформированные отчеты могут быть перенесены на компьютер с использованием USB-накопителя, подключенного к дефектоскопу.

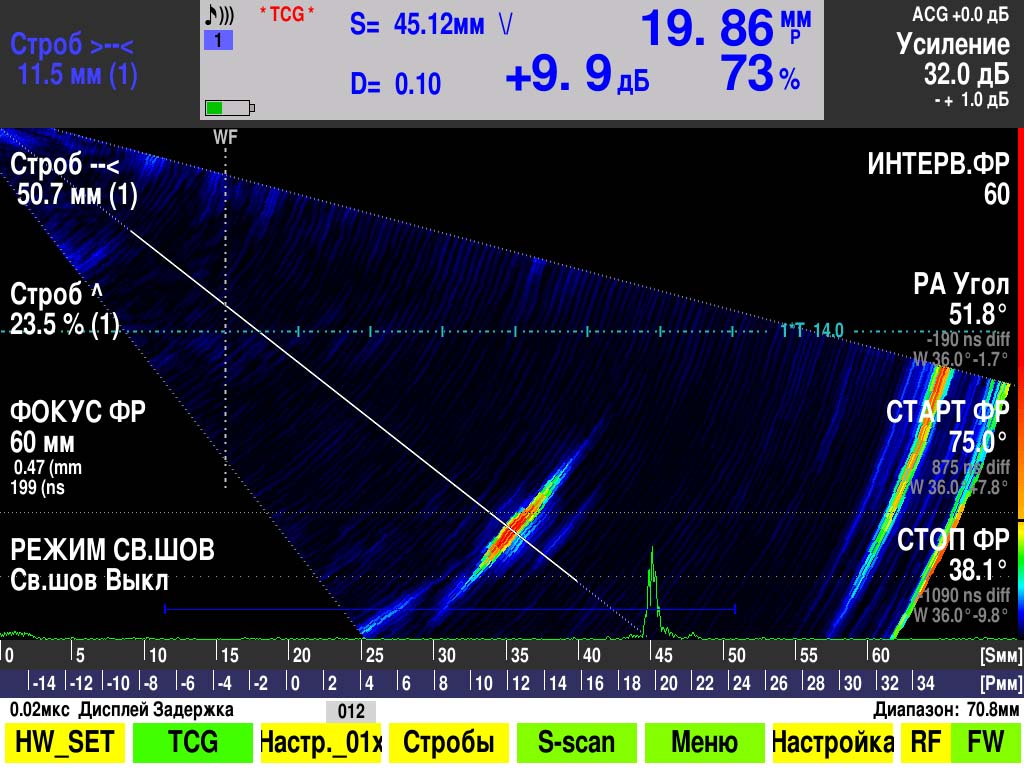

Одновременное отображение S-scan и A-scan
Дополнительно, предоставляется одновременное отображение S-scan и A-scan, что позволяет проводить поиск и отбраковку дефектов одновременно, без необходимости переключения между датчиками и режимами работы прибора.

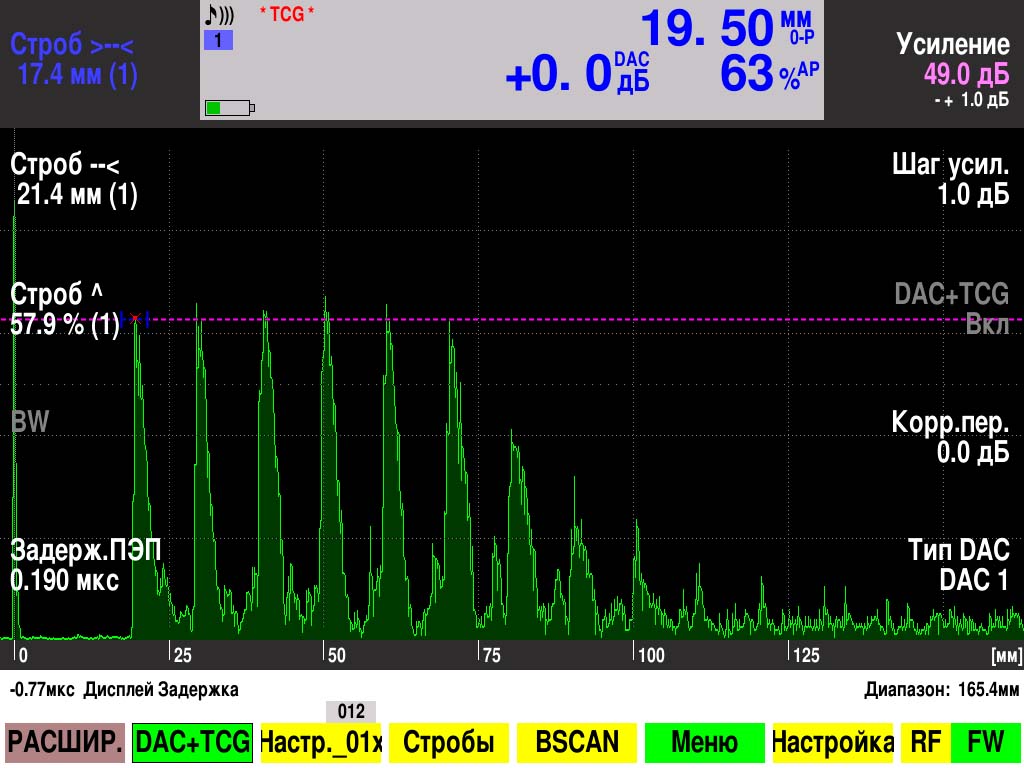

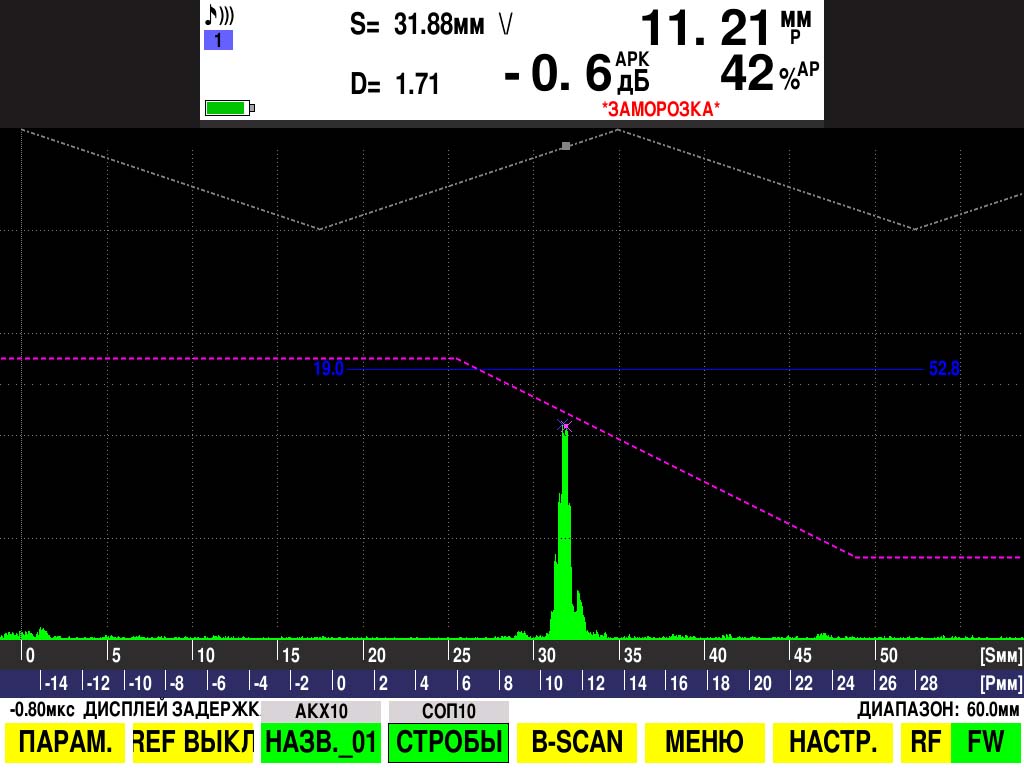

Также в наличии функция АРК (Кривая Амплитуда-Расстояние) – DAC, которая предоставляет дополнительные возможности для анализа и оценки обнаруженных дефектов.

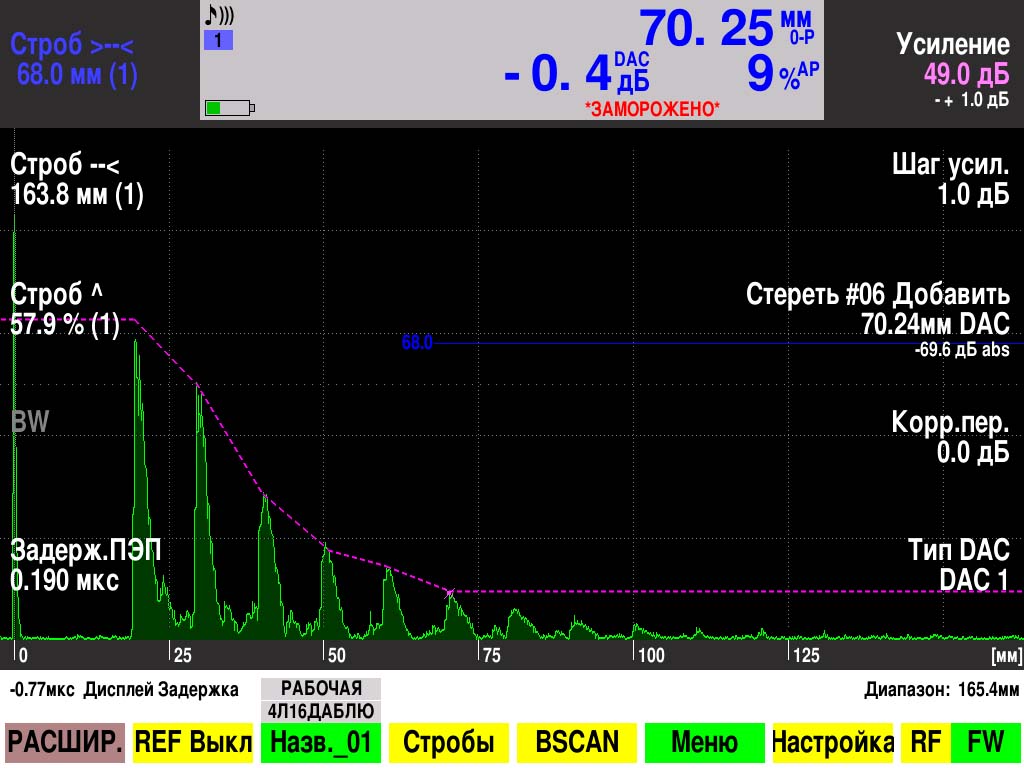

DAC-кривая представляет собой линию, соединяющую максимумы эхо-сигналов от идентичных отражателей, расположенных на различном расстоянии (до 20 точек). Эта кривая предоставляет возможность эффективной отбраковки по всей области контроля, учитывая затухание сигнала в материале. Также предусмотрена возможность построения вспомогательных кривых, что дополнительно облегчает анализ обнаруженных дефектов.
Функция ВРЧ (временная регулировка чувствительности) необходима для обеспечения на экране дефектоскопа импульсов одинаковой высоты от идентичных отражателей, расположенных на различной глубине. Эта возможность позволяет эффективно и удобно оценивать размеры дефектов по всей области контроля. Также предусмотрена функция построения вспомогательных кривых, что дополнительно облегчает анализ обнаруженных дефектов.

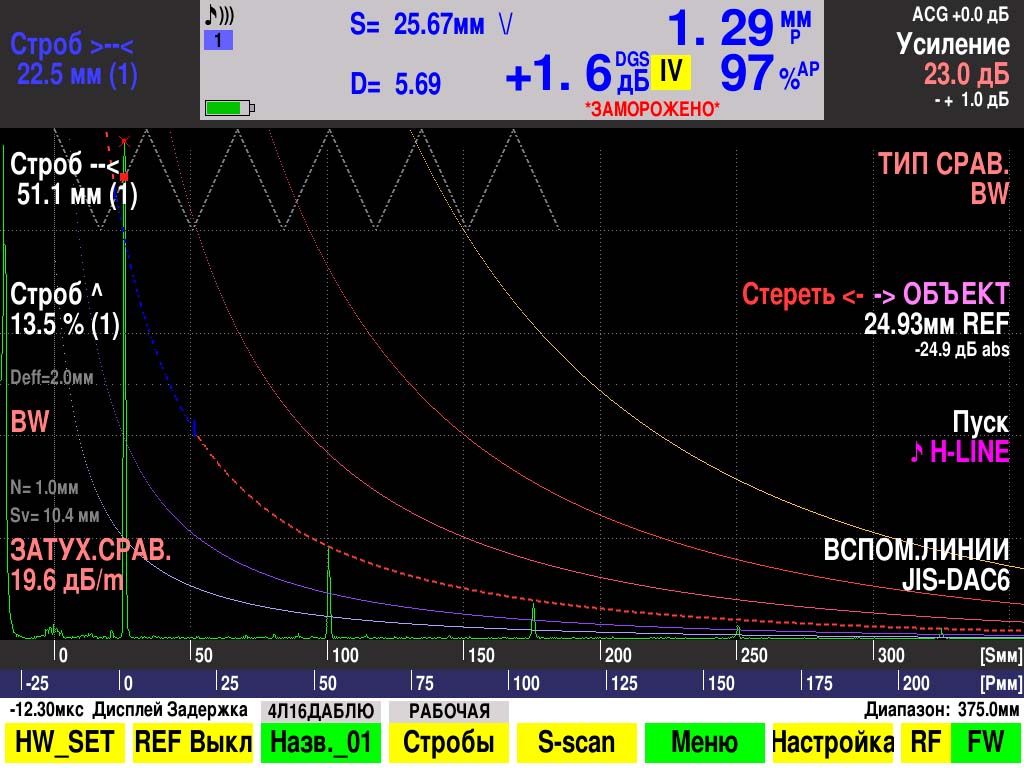

АРД-диаграмма представляет собой кривую, которая отображает зависимость амплитуды эхо-сигнала от расстояния до дефекта и его эквивалентной площади. Эта диаграмма предоставляет визуальное представление параметров дефекта, таких как его размер и глубина. Возможность построения вспомогательных кривых на АРД-диаграмме дополнительно облегчает анализ и интерпретацию обнаруженных дефектов.

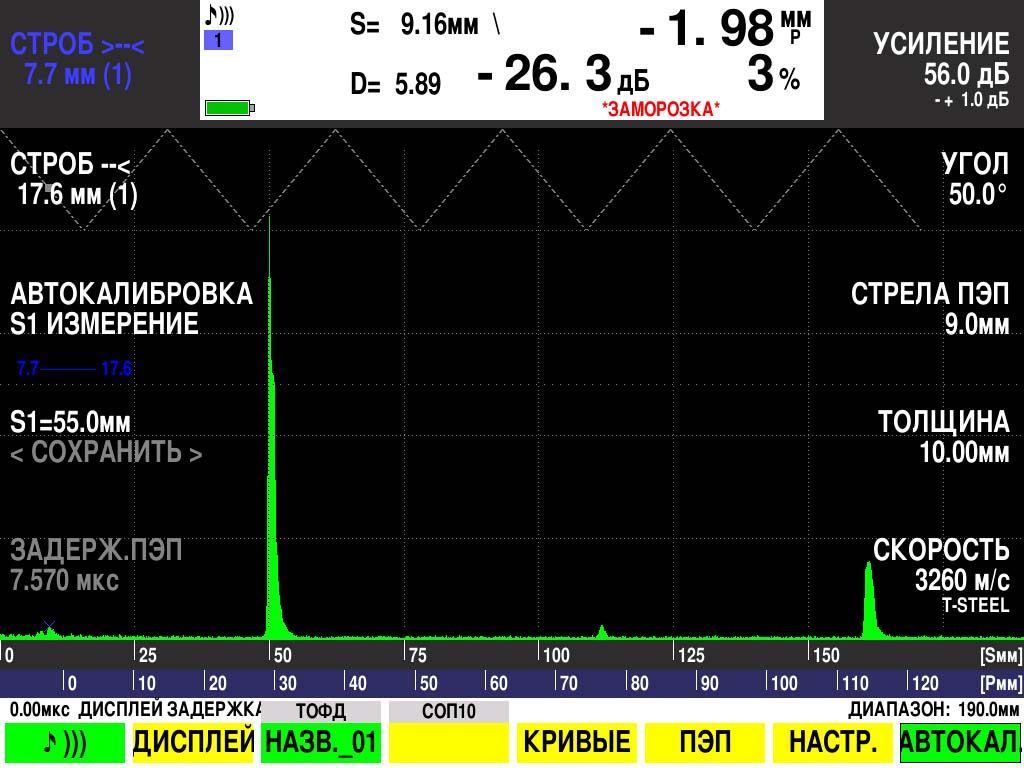

Эта функция предоставляет возможность мгновенного изменения задержки преобразователя без необходимости ручной настройки.
TOFD (Время-Оф-Вольфа-Дифракции) и ЭМА (Электромагнитная Акустическая) - два метода неразрушающего контроля, широко используемые в индустрии.
TOFD
TOFD базируется на взаимодействии ультразвуковых волн с краями несплошностей. Время прохождения зарегистрированных сигналов служит мерой оценки высоты несплошности, при этом амплитуда сигнала не используется для определения размера дефекта.
ЭМА
Функция ЭМА позволяет контролировать толщину металла без применения контактной жидкости и без предварительной зачистки поверхности. Этот метод обеспечивает удобство и эффективность в процессе контроля толщины материала.

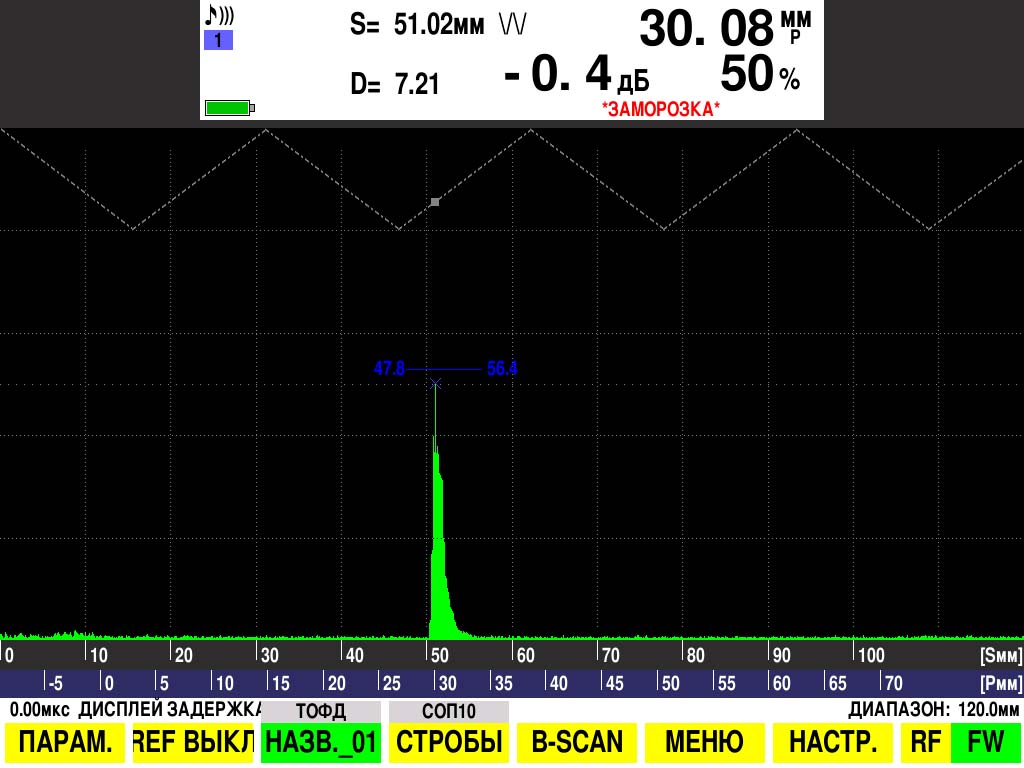

W-развертка представляет собой функцию, которая визуально отслеживает ход распространения лучей с указанием мест расположения дефектов.

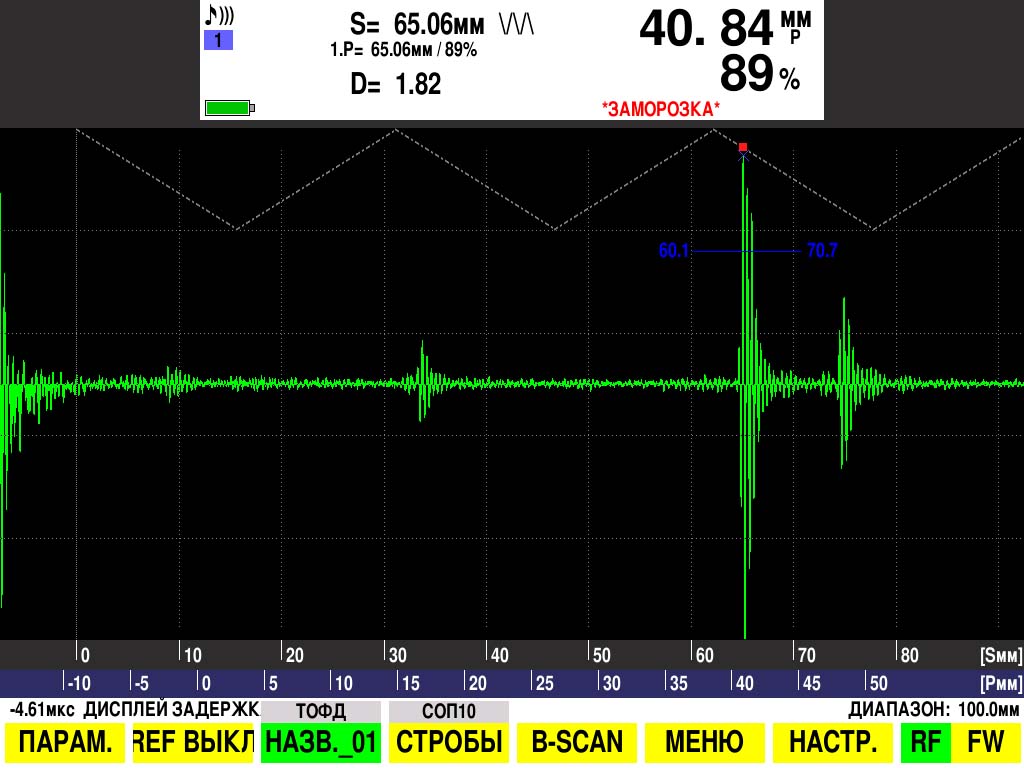

Эта функция позволяет наблюдать сигнал в недетектированном виде в реальном масштабе времени.

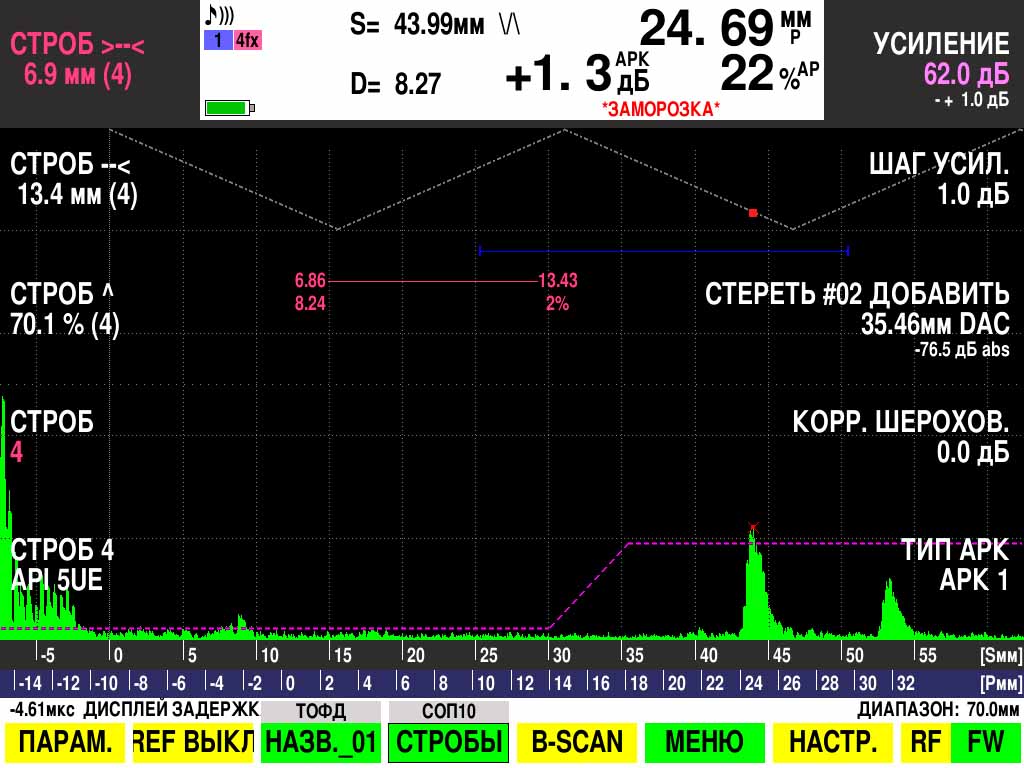

Измерение размеров дефектов в соответствии со стандартом API 5UE (Американский Институт нефти).

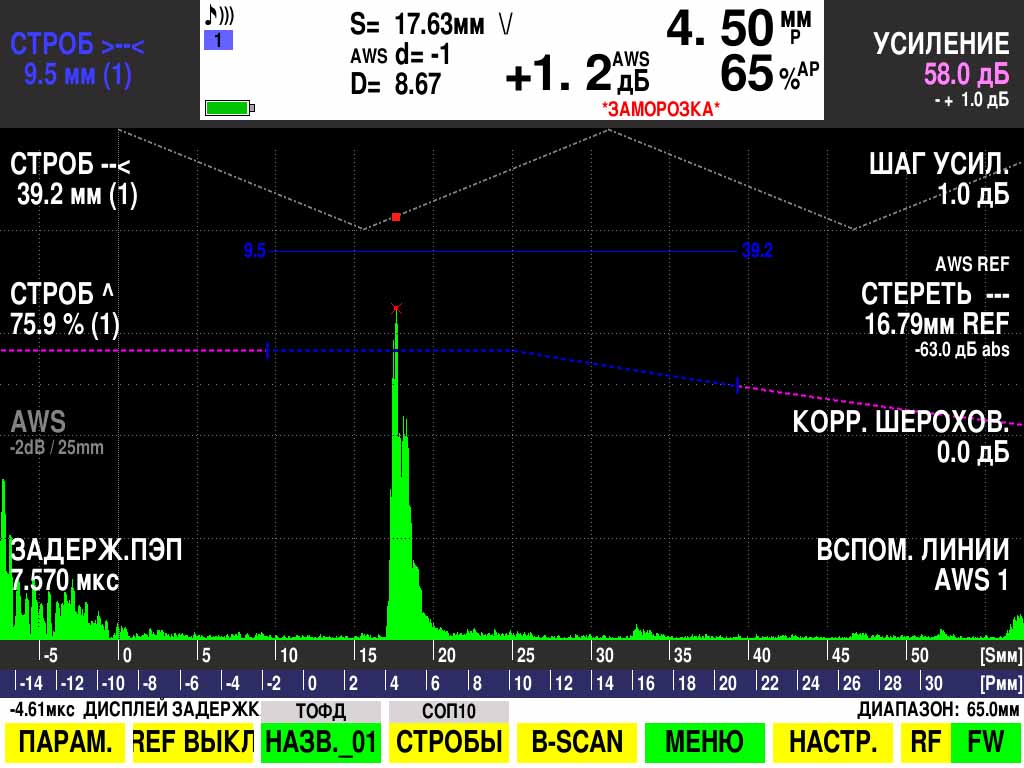

Индикация динамического рейтинга отражателей для контроля сварных швов в соответствии с нормами AWS.
Сохранение в памяти изображений высокого качества
Возможность просмотра сохраненных в памяти дефектоскопа А-сканов, нормативных документов, таблиц и графиков.

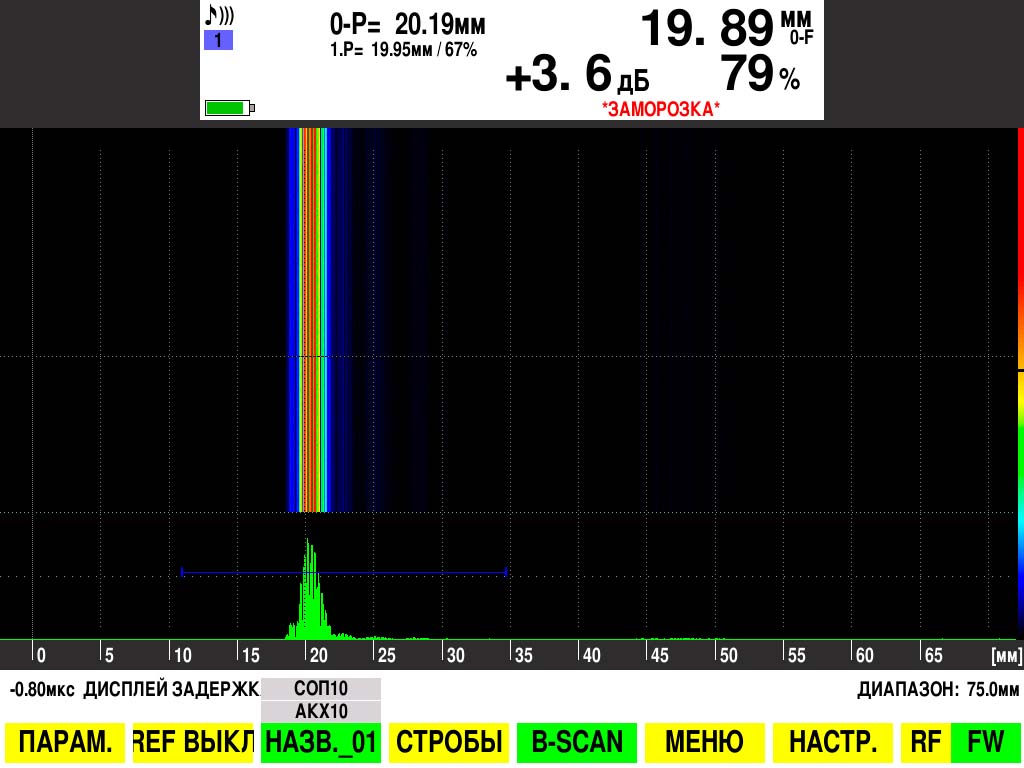

Для комфортной визуализации процесса толщинометрии.

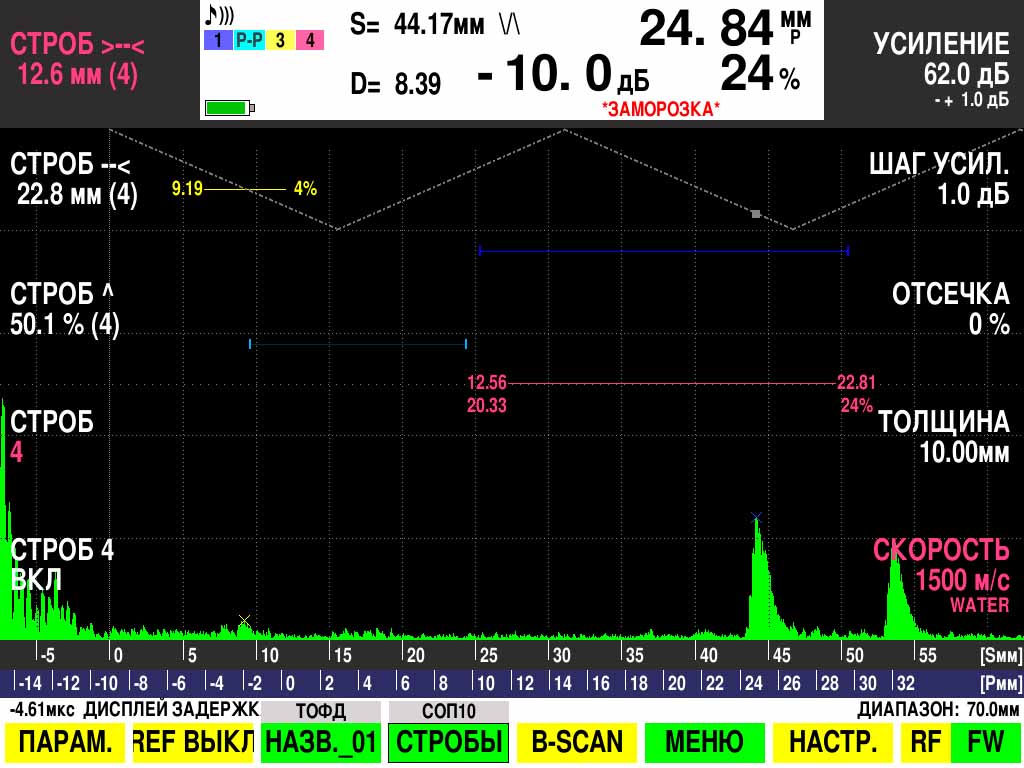

Возможность подключения 4 стробов с различным функционалом.
|
Бренд
|
STARMANS ELECTRONICS |
|
Возможность механизированного контроля
|
Да |
|
Основной объект контроля
|
Металлы |
|
Методы контроля
|
TOFD метод, Классический, ФАЗИР. РЕШЕТКИ |
|
Дополнительные функции
|
А-скан, ВРЧ, АРК (DAC) |
|
Разрешение экрана, пикс
|
1024 pix (Ш) х 768 pix (В) |
|
АРД
|
Да |
|
B-skan
|
Да |
|
ЭМА метод
|
Да |
|
Общие характеристики
|
|
|
Экран:
|
Цветной TFT, 1024 pix (Ш) х 768 pix (В) |
|
Частота обновления экрана:
|
минимум 60 Гц |
|
Размеры экрана:
|
99x130 мм |
|
Диапазон температур эксплуатации:
|
-20 °C / + 40 °C |
|
Температура складирования:
|
-30 °C / + 60 °C |
|
Питание от сети:
|
Сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц |
|
Аккумулятор:
|
Встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач |
|
Рабочее время батареи:
|
не менее 10 часов, в зависимости от регулировки яркости дисплея. |
|
Коммуникационные порты
|
USB, RS-232, Ethernet |
|
Клавиатура
|
Мультифункциональная |
|
Поддержка языков:
|
Русский, Английский, Японский, Чешский, Турецкий, Китайский, Немецкий |
|
Память:
|
16 ГБ (540 ячеек памяти настроек разделенных на 10 групп и более 20000 screenshot) |
|
Размеры:
|
224х188x34 мм |
|
Масса с аккумулятором, не более
|
1,75 кг |
|
Гарантийный срок:
|
Гарантия на 2 года (аккумулятор не входит в гарантийный период). |
|
Технические характеристики
|
|
|
Разъёмы для подключения преобразователей
|
Lemo 1 |
|
Режимы отображения
|
A-scan, A+B-scan(RGB), A+B-scan(толщина), A+TOFD |
|
Диапазон устанавливаемых скоростей ультразвука
|
От 100 до 15240 м/с в стали |
|
Рабочие частоты
|
0.5 МГц - 30 МГц |
|
Задержка
|
от -10 до 4800 мс |
|
Диапазон регулировки усиления (чувствительности) ультразвукового канала
|
0 - 111 дБ макс. |
|
Дискретность измерения толщины
|
0.01 мм по стали |
|
Диапазон измерения толщины
|
от 1 мм до 29 000 мм по стали |
|
DAC (Кривая Амплитуда-Расстояние (АРК) и ВРЧ
|
Построение по 20 точкам, регулируемая по высоте |
|
Глубина (амплитуда) ВРЧ (динамический диапазон)
|
111 дБ (71 дБ непрерывно) |
