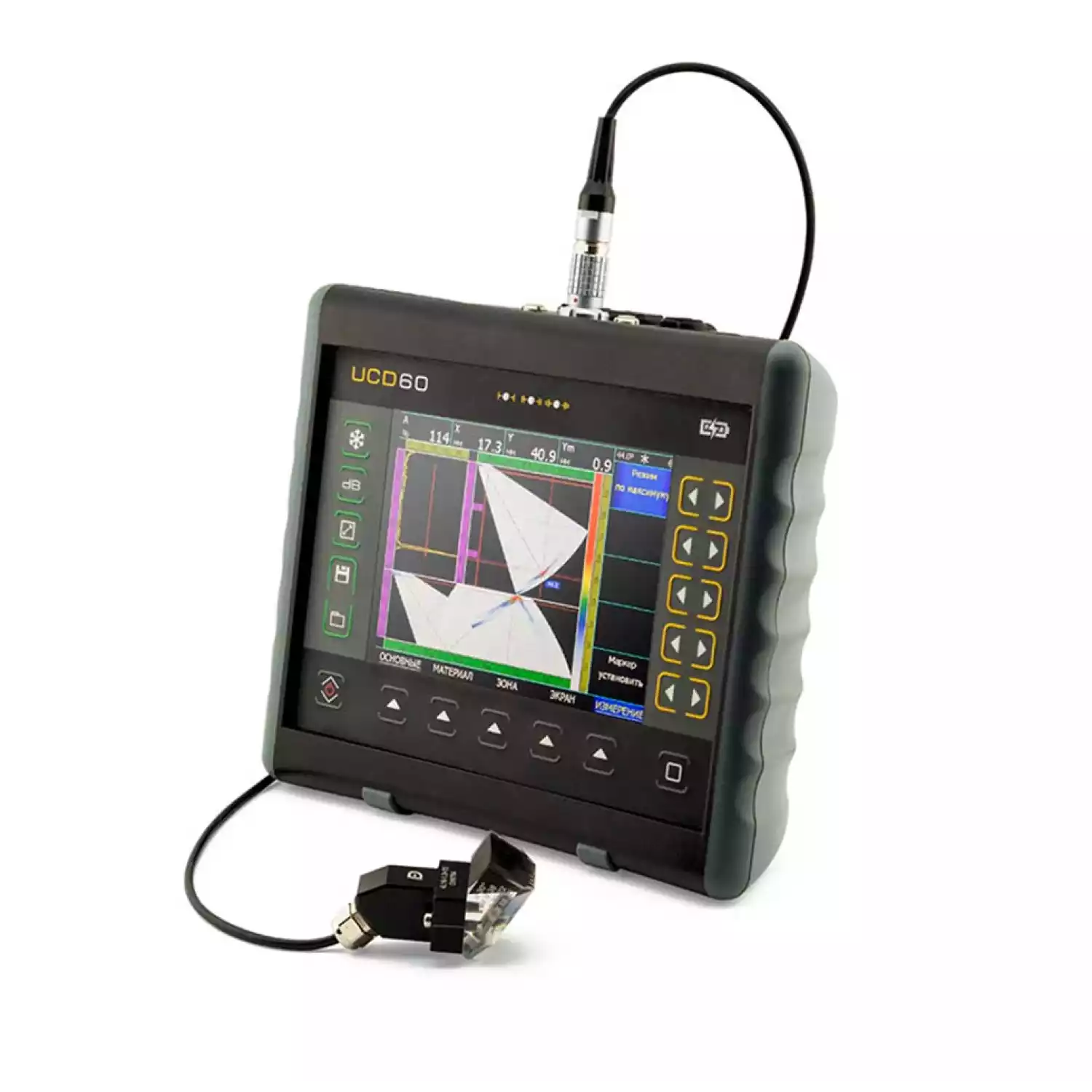

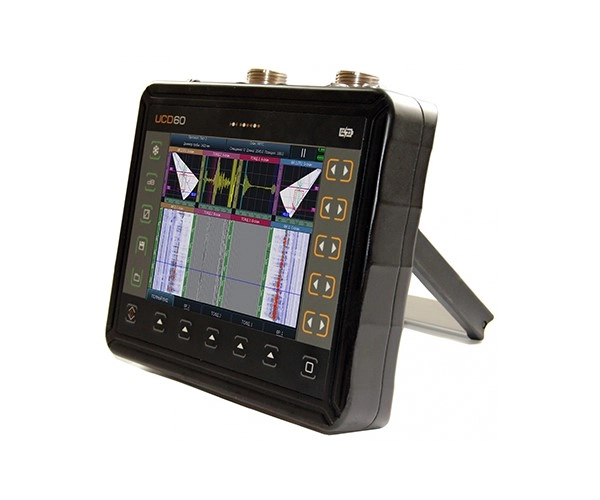

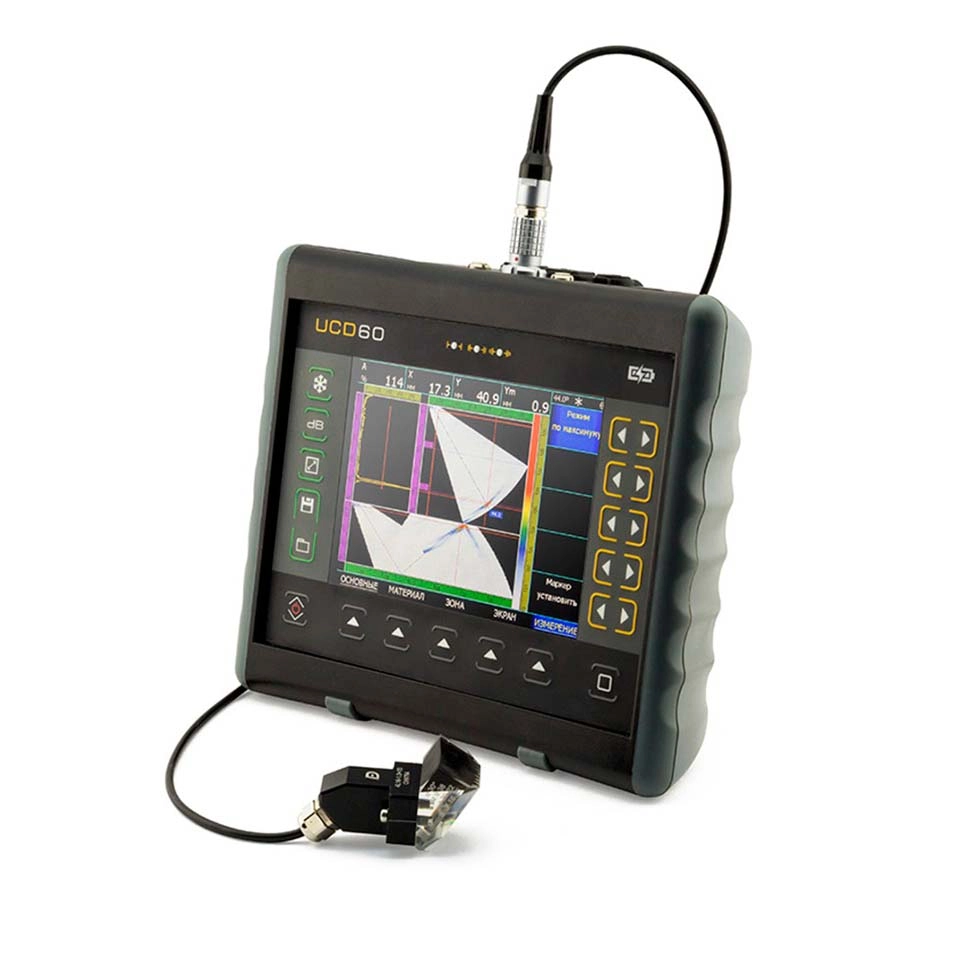

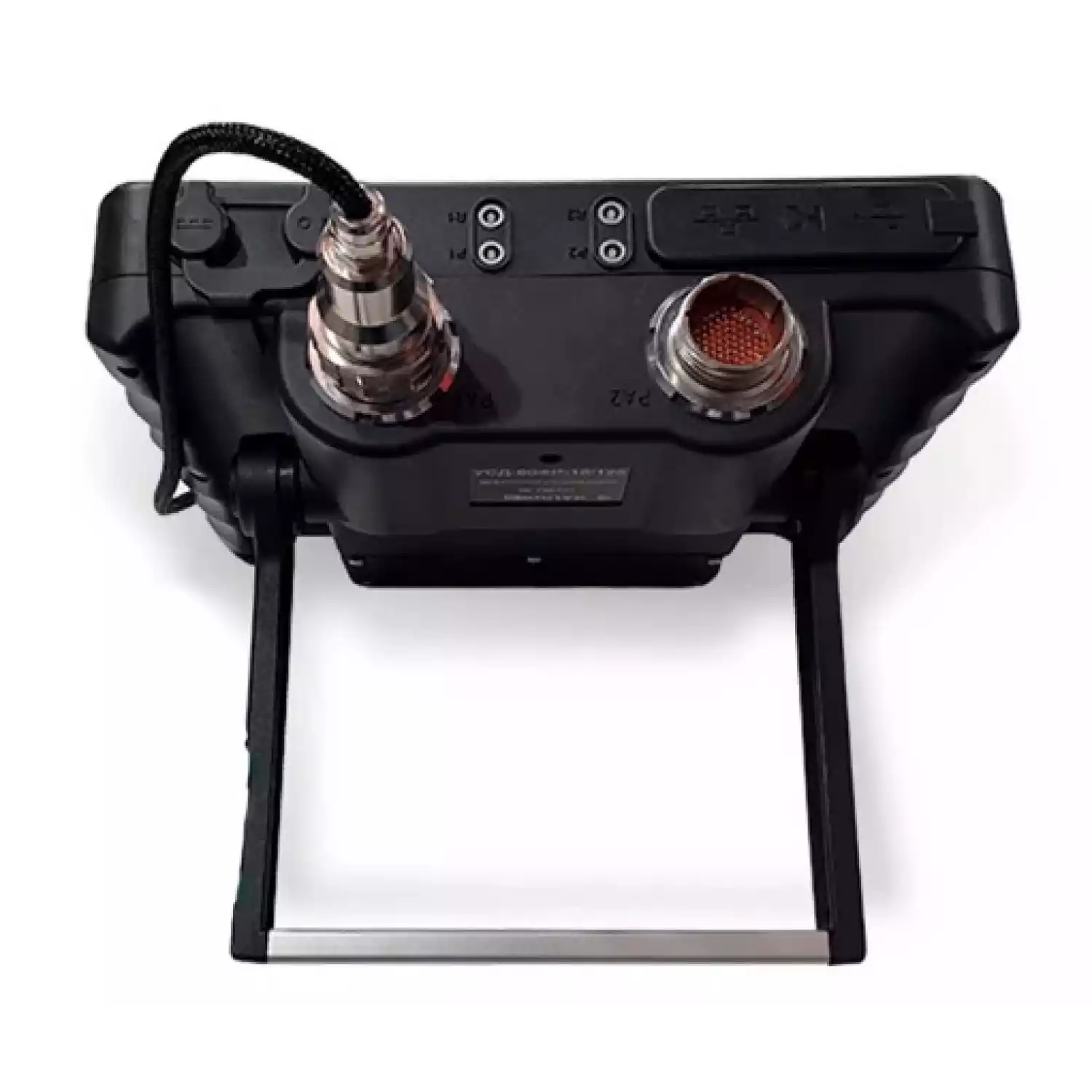

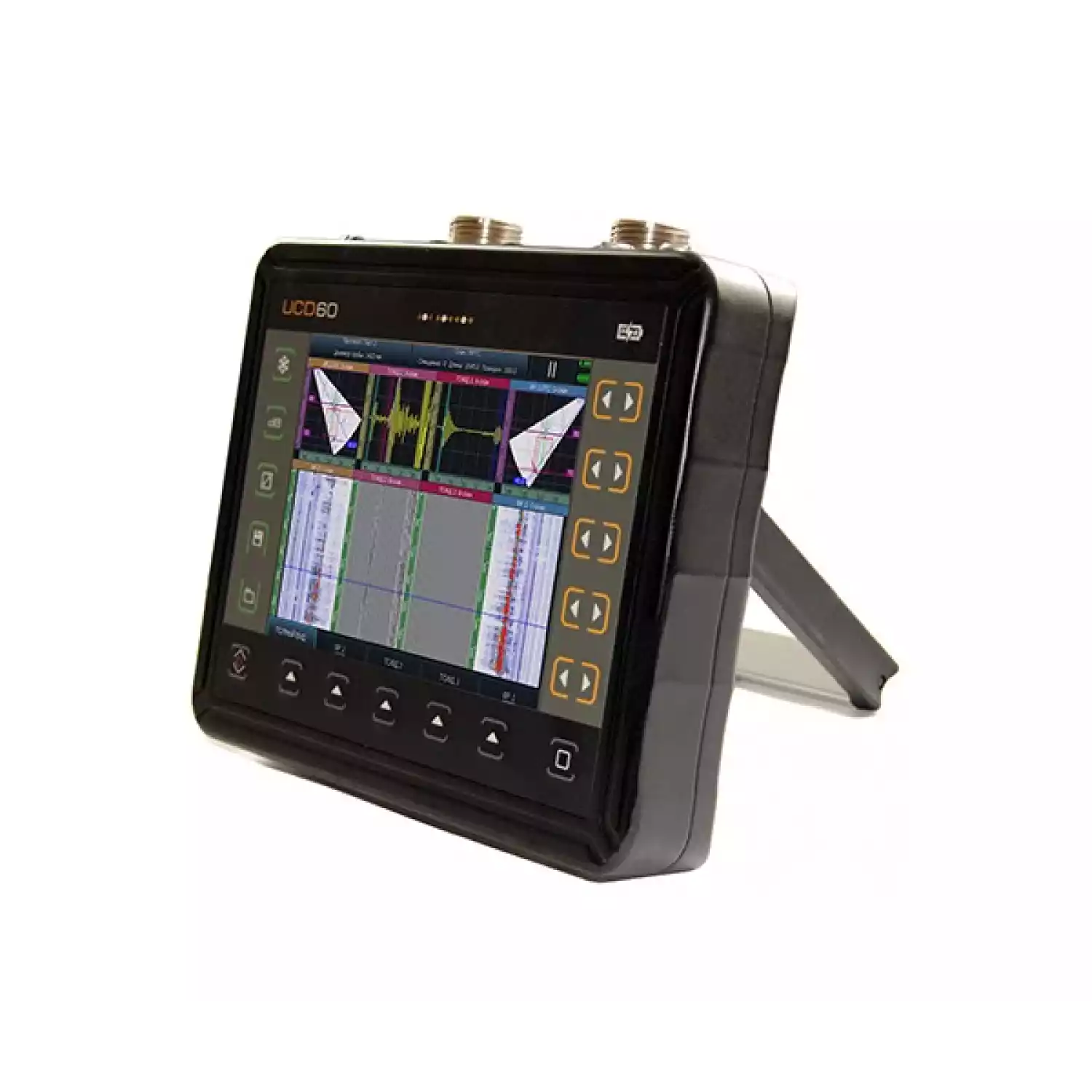

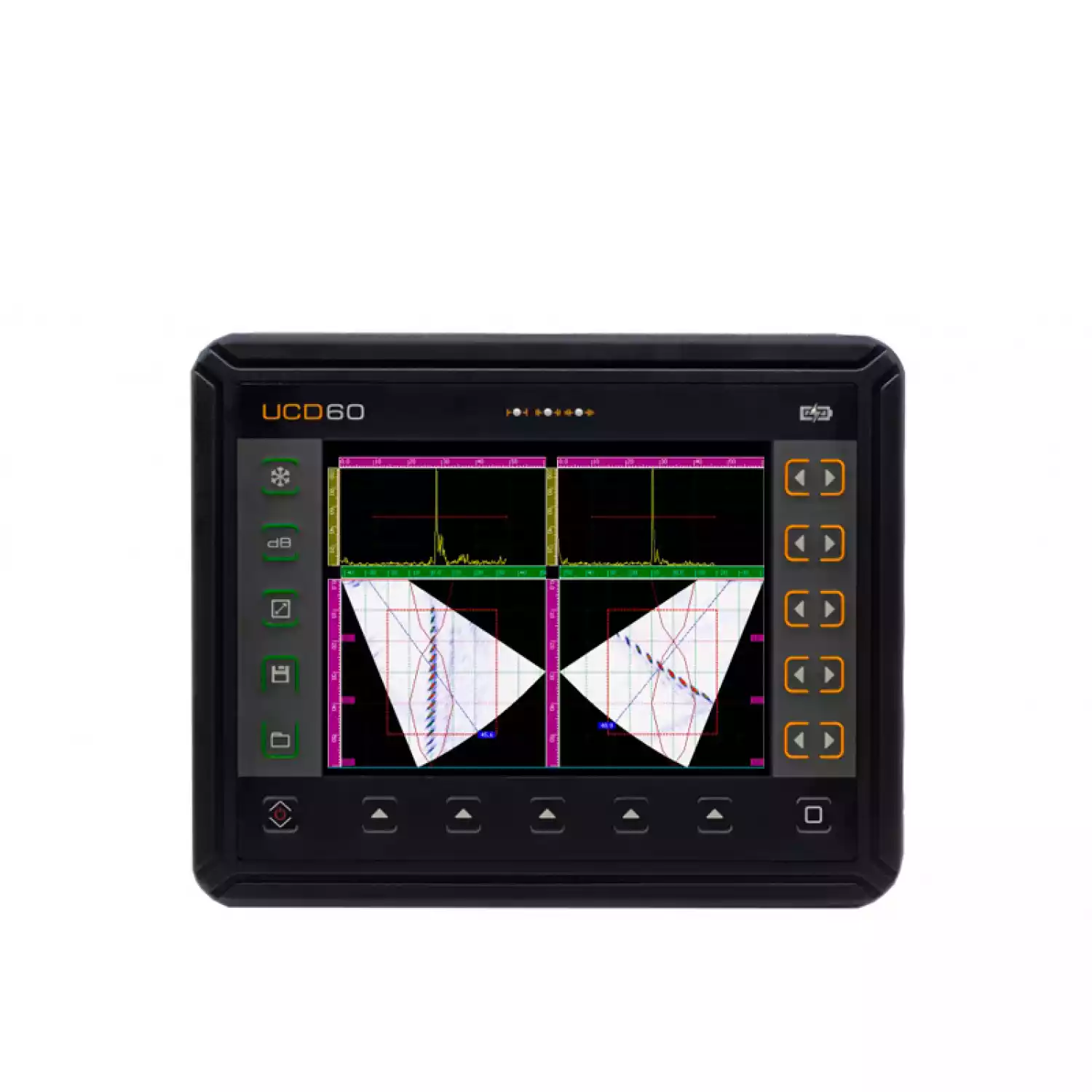

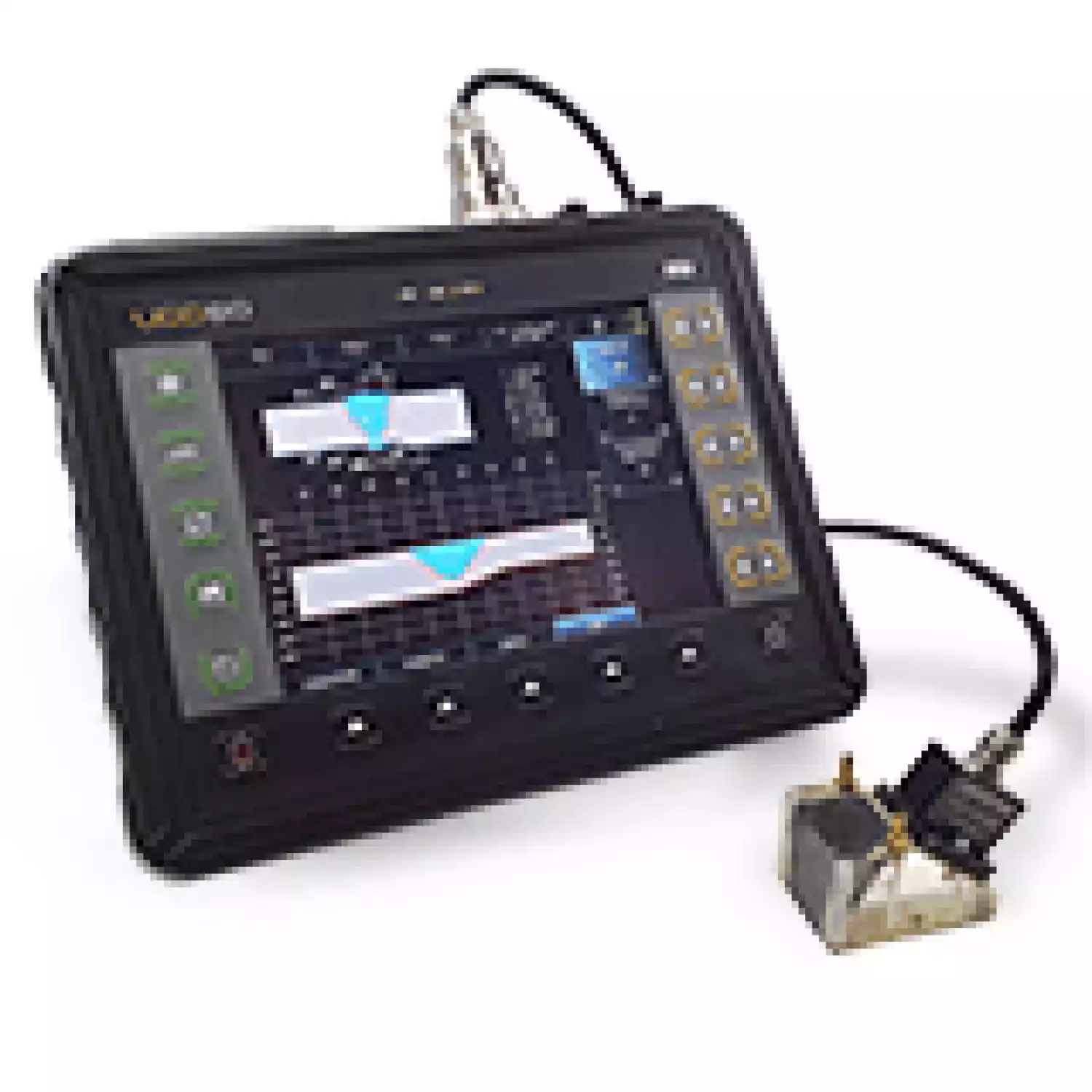

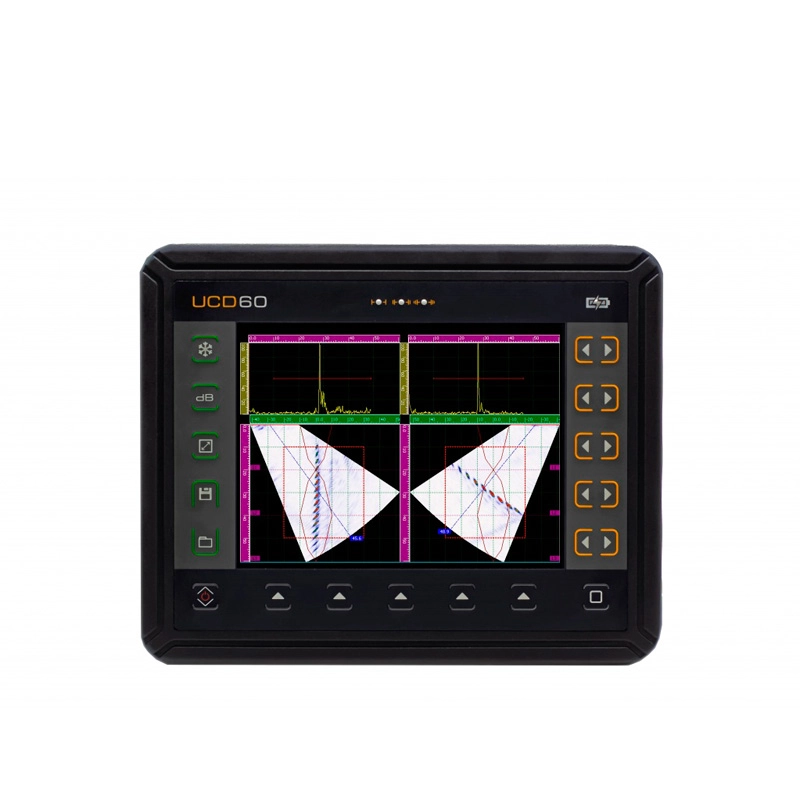

Ультразвуковой дефектоскоп УСД-60ФР-16/128

Ультразвуковой дефектоскоп УСД-60ФР-16/128 обладает возможностью работать одновременно с двумя 64-х канальными фазированными решетками и различными сканерами : роликовыми, сканерами ФАР+TOFD и др. Скорость регенерации S-скана составляет 100 Гц, что позволяет проводить сканирование сварного соединения одновременно с двух сторон со скоростью до 6-9 метров в минуту.

Одновременно также можно использовать до 2х каналов TOFD, что позволяет проводить контроль, соответствующий всем современным мировым стандартам. Так же в приборе реализована функция обычного классического дефектоскопа. Современный программный пакет для автоматизированного сбора данных и обработки изображений с разложением в трехмерном виде позволяет наглядно визуализировать контроль.

Технические характеристики ультразвукового дефектоскопа УСД-60ФР-16/128:

Фазированная решетка

Конфигурация генератора

16:128 (опционально 32:128)
Напряжение возбуждения: ±75 В
Форма возбуждающего импульса: радиоимпульс
Синхронизация: По кодировщику положения или времени
Усиление: 0-80 дБ с шагом 0,5дБ
Диапазон рабочих частот: 500кГц – 20 МГц
Частота дискретизации: 100 МГц
Разрядность АЦП: 10 бит
Разрядность данных: 16 бит
Запись сигнала: Цифровая запись формы каждого сигнала
Максимальная длина А-скана: до 10 000
Частота следования импульсов: до 10 кГц
Количество законов фокусировки: до 1024
Выравнивание чувствительности: 2D программируемая по углу, по глубине (ВРЧ диапазоном 60дБ, 32 точки с крутизной до 50дБ/мкс)
Типы фокусировки: по глубине, по пути, по расстоянию, авто
Дискретизация: 1:1 / 1:128
Автоматическая калибровка скорости УЗК: есть
Конструктор геометрии сварного соединения: Встроенный помощник, отображение разделки шва на изображении скана
Использование сканеров: Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа

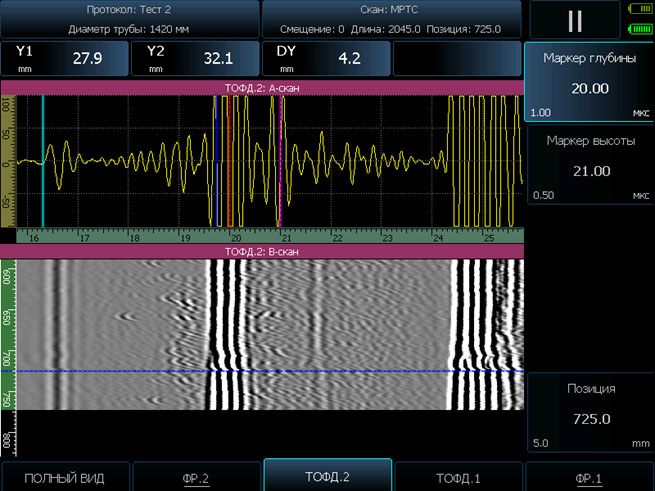

Использование TOFD: Двухканальный TOFD с записью по датчику пути или по времени

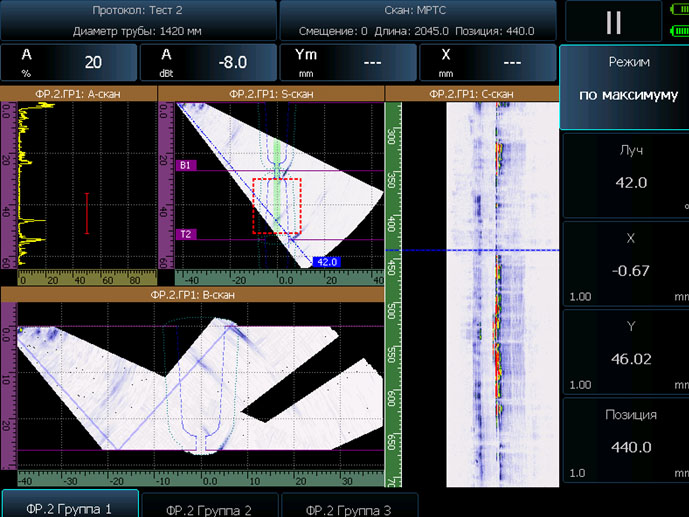

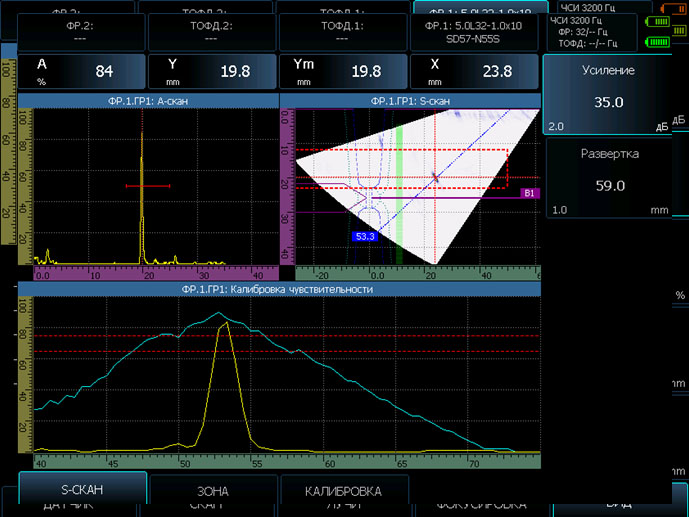

Виды сканов: S-Скан, реальная геометрия сварного шва (В-скан), С-скан, вид сверху и сбоку
Виды сканирования: S-скан, L-скан, комбинированный LS-скан (compaund S-Scan)
Количество одновременных групп элементов: до 8 ми групп (до 4х на каждом канале ФР)
Курсоры: В декартовой системе, 2D, полярные
Измерение: Расстояние по лучу, координаты по глубине и положению (X,Y), максимум в 2D, эквивалентная площадь
Постобработка сканированного участка на ПК: анализ, 3D анализ в по объему изделия, масштабирование, выдача протокола

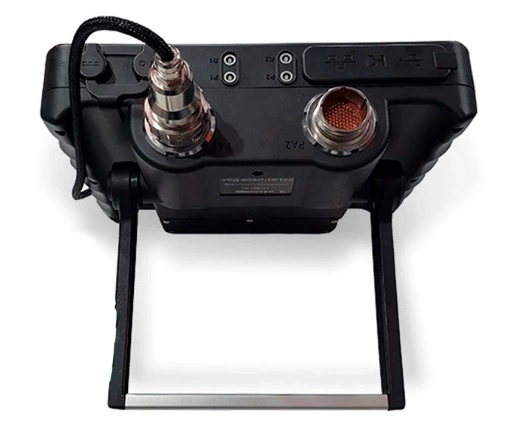

Разъемы: 2 x Amphenol D38999

Каналы одноэлементного ПЭП

Количество каналов

2 независимых
Напряжение возбуждения: ±200В
Дискретизация: 100 МГц
Обработка: А-скан, Б-скан, TOFD
Усиление: 0-110 дБ с шагом 0.1, 0.5, 1, 2 и 6 дБ
Диапазон рабочих частот: 500 кГц – 20 МГц
Разъемы: 4 x Lemo 000

Основные общие характеристики

Хранение данных

Стандартная USB карта или скоростной Ethernet 10/100 Mbps
USB порты: 2 USB + hub на 5 дополнительных портов
Размер файла данных: 300 Мб
Стандартная скорость сканирования: 6-9 м/мин
Длина записи скана: 5000 измерений
Экран: 800х600 точек, 8.5 дюймов, цветной TFT с функцией смены фона для контрастной работы на ярком солнечном свету
Аккумулятор: 2 встроенных аккумулятора, с возможностью быстрой смены, до 12 часов автономной работы
Внешнее питание: блок питания 220 В AC
Диапазон рабочих температур: от -20 C до +60 C
Размер (В x Ш x Д): 280 мм x 245 мм x 100 мм
Масса: 2,5 кг с аккумулятором

Отличительные особенности:

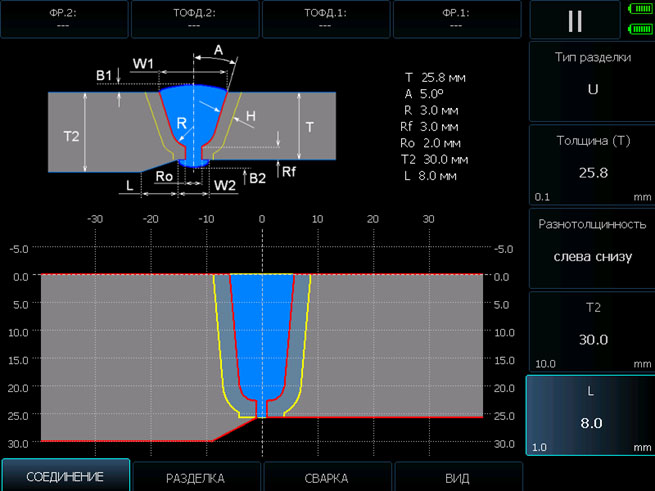

Возможность задания полной геометрии сварного соединения, включая разнотолщинность, размеры валиков усиления, ширину зоны термического влияния и пр.

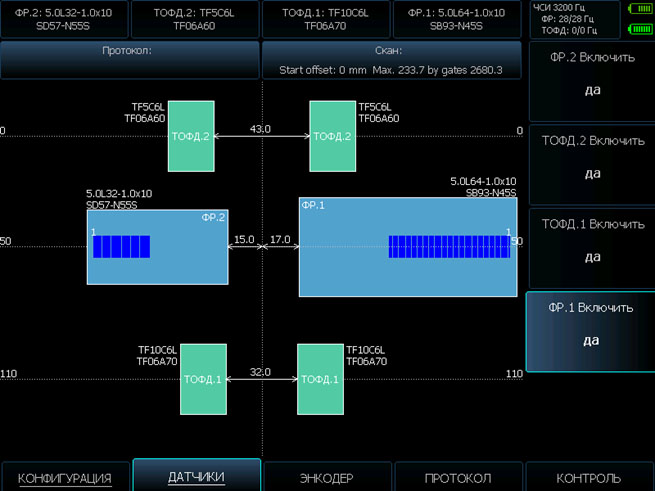

Простое и понятное универсальное расположение всех преобразователей на сканере для точного сведения данных в общий скан

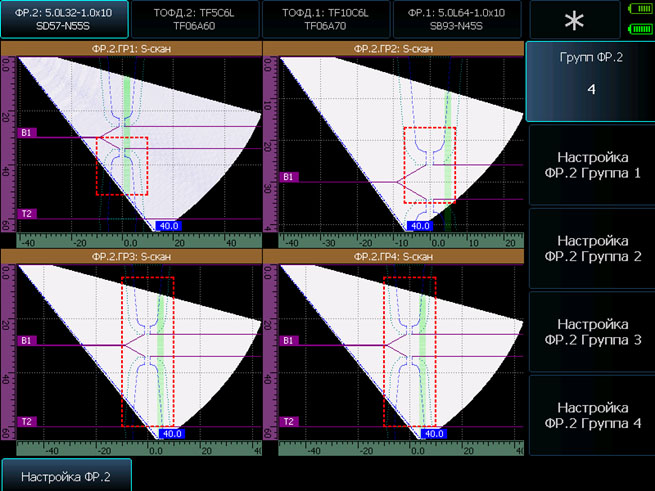

До 4-х групп контроля на каждом ФР преобразователе
Конструктор сканирования для каждой группы

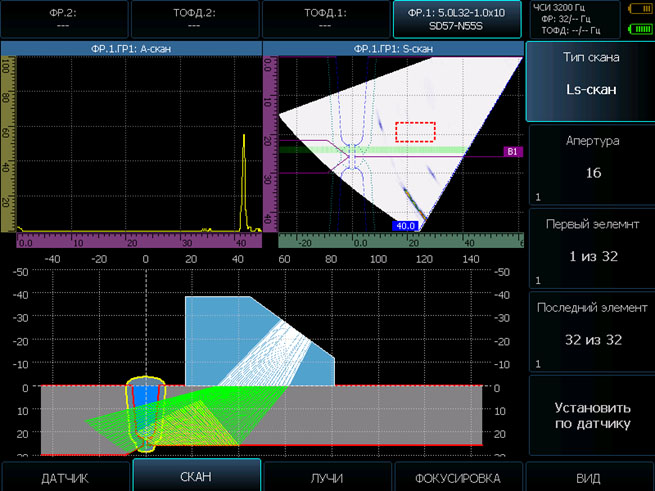

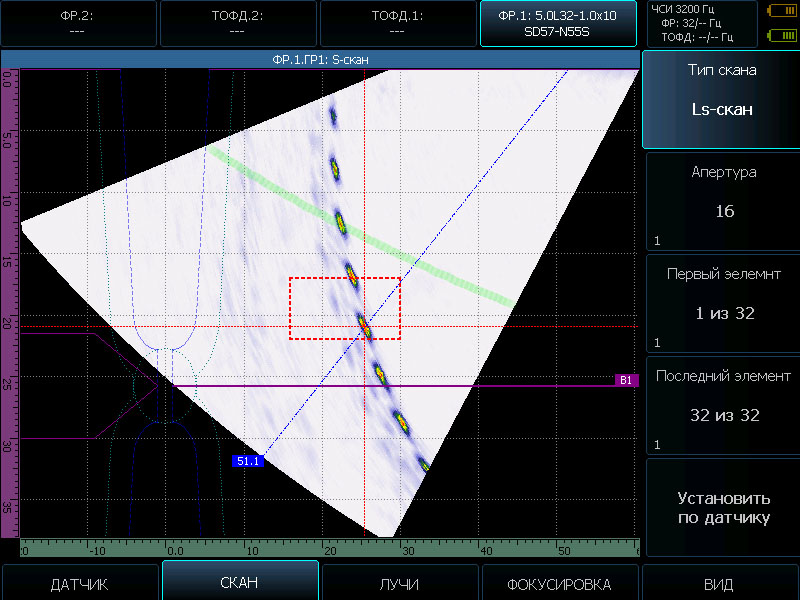

Высокая разрешающая способность и различные виды сканирования : классический S-Скан, сканирование по фиксированному углу (L-scan), комбинированное сканирование (качание луча и перемещение по апертуре) LS-скан (compaund S-scan)
Выравнивание чувствительности по углам и глубине
Анализ результатов после сканирования и "на лету" для быстрой настройки сканера
2 независимых канала TOFD
