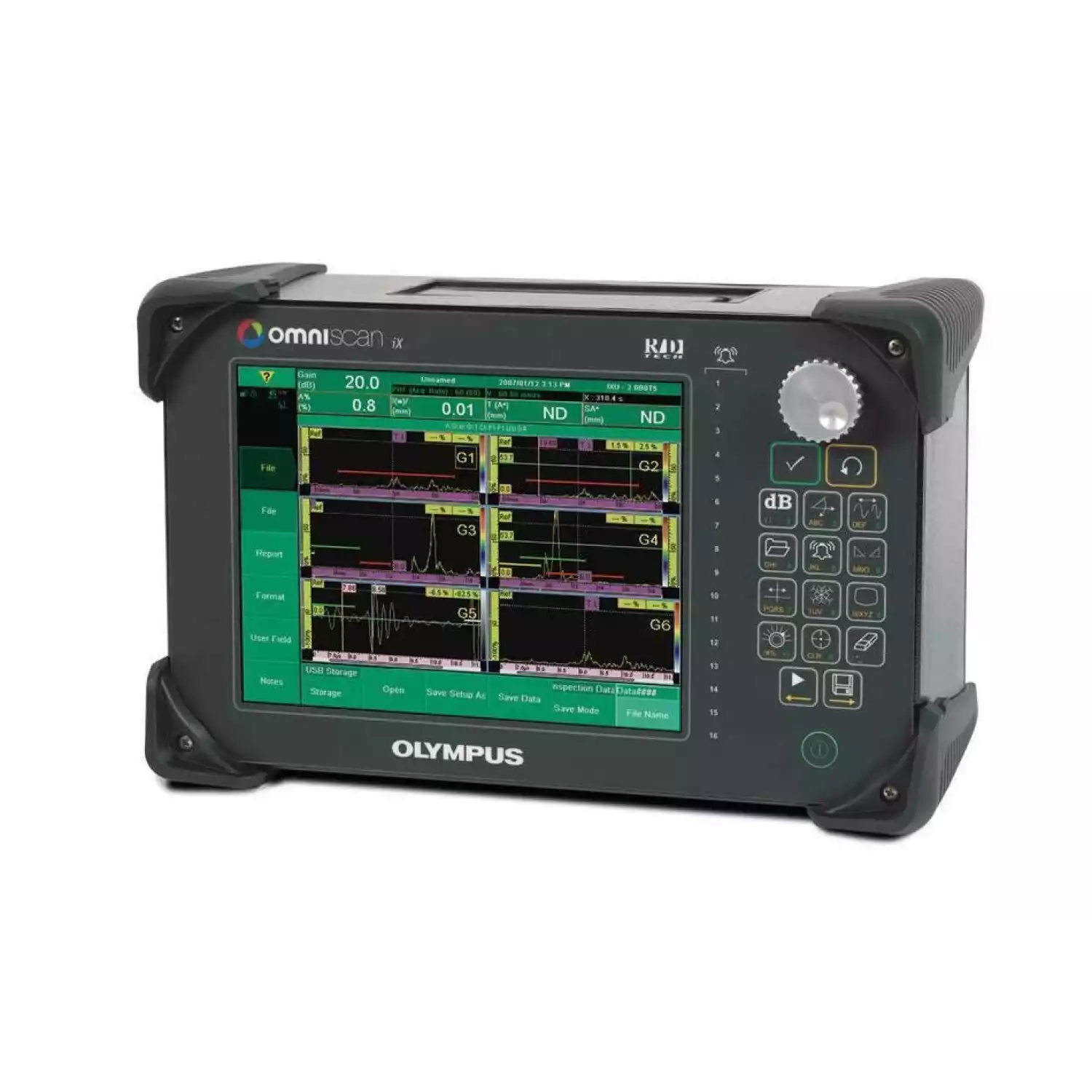

Ультразвуковой дефектоскоп OmniScan IX

Ультразвуковой дефектоскоп OmniScan IX

Тип оборудования: ультразвуковой дефектоскоп

Производитель дефектоскопов: Olympus NDT, США

Серия: OmniScan

Модель: OmniScan IX

Описание: ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой дефектоскоп OmniScan IX: 12 месяцев.

Сертификаты на дефектоскопы OmniScan IX :

  • Сертификат об утверждении типа средств измерений РФ.

Соответствуют стандартам: Компании Rolls Royce согласно RPS705-QCTP6265; Компании GE Aircraft Engines согласно P29TF82 многоканаль­ного контроля Класса A, B и C и P3TF31 Класса A и B.(тж. известн. как DFO P3TF22, P3TF30 и P3TF35).

Ультразвуковой дефектоскоп OmniScan IX обладает следующими особенностями:

Высокая частота повторения зондирующего импульса (ЧЗИ)

Частота повторения зондирующего импульса (ЧЗИ) - это частота, с ко­торой посылаются импульсы. ЧЗИ OmniScan iX может достигать 12 кГц в режиме записи всех данных С-скана. Это значение (12кГц) делится между всеми каналами, участвующими в контроле.

Запись данных

OmniScan iX записывает все данные А-скана и/или С-скана во вну­треннюю память, на запоминающее устройство USB или напрямую в компьютер по протоколу Ethernet.Интеллектуальное отображение А-скана (функция %Макс) Функция "%Макс" позволяет не пропустить сигнал от дефекта. Несмо­тря на то, что частота обновления изображения А-скана ниже частоты зондирующего испульса OmniScan iX (до 12кГц) и благодаря новой функции обрааботки сигнала на экране отображается наиболее значи­мый А-скан с сигналом от дефекта.

Иммерсионный контроль

Интерфейсный строб используется для привязке к поверхности объекта контроля. При иммерсионном контроле на экране отображается ещё одна шкала расстояния по воде, а также имеется функция настройки скорости звука в воде.

Аттенюатор донного эхо-сигнала

Строб В используется в качестве аттенюатора донного эхо-сигнала для независимого управления усилением в стробе.

Двухосевой кодировщик положе­ния с синхронизацией сбора дан­ных по механическому движению

OmniScan iX оснащён 2-осевым кодировщиком положения с синхрони­зацией сбора данных по механическому движению. Различные режимы сканирования: сканирование вдоль линии, растровое и спиральное сканирование.

ВРЧ/DAC

Функции ВРЧ и DAC служат для компенсации затухания звука путём корректировки усиления (32 точки ВРЧ) или путём построения опорной кривой на основе сигналов от калибровочных отражателей одинако­вого размера, расположенных на разном расстоянии от поверхности (DAC). Значение затухания звука в материале может применяться к обеим кривым - ВРЧ и DAC.

Отображение данных

  • НЕСКОЛЬКО A-СКАНОВ. На экране одновременно могут отображаться до 8 А-сканов, каждый из которых имеет индивидуальную настройку для мультизонного контроля. Группы могут использовать любые каналы, и каждый канал настраива­ется на режим импульс-эхо или раздельно-совмещённый.
  • НЕСКОЛЬКО ЛЕНТОЧНЫХ ДИАГРАММ. На экране одновременно могут отображаться до 8 ленточных диаграмм с данными амплитуды и/или времени пролёта.
  • С-СКАН. Контроль амплитуды, максимума сигнала, места пересечения линии строба и толщины изделия. Для контроля цилиндрических объектов в качестве единиц измерения используются градусы. Интерполяция С-скана может достигать 200МГц (5нс).

Аналоговые выходы и выходы сигнализации

16 программируемых выходов сигнализа­ции и аналоговых выходов (на ЧЗИ) позволяют обеспе­чить согласование с существующими средствами управ­ления

Входы и выходы

Кодировщик по­ложения с синхрони­зацией сбора данных по механическому движению. Режимы сканирования: вдоль линии, растровое и спиральное сканиро­вание.

Пользовательский интерфейс

  • Подключение внешнего дисплея;
  • Клавиатура и мышь;
  • Принтер;
  • Хранение данных.

Дистанционное управление прибором с компьютера

Библиотека про­граммных средств позволяет созда­вать пользователь­ские приложения для удалённого управления при­бором. Дистанционное управление прибором с компьютера В дефектоскопу OmniScan iX прилагается библиотека про­граммных средств, благодаря которой можно создавать и запускать на компьютере пользовательские приложения удалённого контроля. Связь удалённого компьютера с OmniScan iX осуществляется по протоколу Ethernet. В част­ности при помощи внешнего приложения (LabVIEWTM, Visual C++®, Visual Basic ®) оператор может запускать и оста­навливать сбор данных, сбрасывать показания кодировщика, а также вводить названия файлов.

Просмотр исходных данных на компьютере

Опциональная библиотека программных средств доступа к данным позволяет просматривать и обрабатывать на компью­тере (например, программой MATLAB®) данные, полученные дефектоскопом OmniScaniX. Монтаж в стойку (19", 5U) Для удобства интеграции OmniScan iX может поставляться в специальном корпусе для монтажа в стойку 19", 5U. В стан­дартном настольном корпусе имеются отверстия VESA для монтажа на поворотном кронштейне.

Все разъёмы находятся на задней панели

Размещение разъёмов на задней панели прибора наиболее оптимально при монтаже дефектоскопа в стойку.

Дефектоскоп OMNISCAN IX и его программное обеспечение  (ВЕР. IXU 2.1)

Технические характеристики ультразвукового дефектоскопа OmniScan IX:

Параметры Значения
Размеры (Ш х В х Д)
Стандартный настольный корпус 375 мм х 238 мм х 185 мм
Корпус для монтажа в стойку 485 мм х 222 мм х 190 мм
Вес 6,5 кг
Дисплей 800 х 600, 10,4 ‘' цветной ЖК-экран TFT
Разъемы BNC (2.4 или 8)
Генератор
Количество 2, 4 или 8
Выходной импульс 50 В, 100 В, 200 В, 300 В (±10 %)
Длительность импульса Настраивается от 30 нс до 1 000 нс (±10 %), разрешение 2,5 нс.
Время спада менее 7 нс
Форма импульса Отрицательный прямоугольный импульс
Выходное сопротивление менее 7 Ом
Приемник
Количество приёмников 2, 4 или 8
Диапазон усиления от 0 до 100 дБ, с шагом
Максимальный входной сигнал 20 Вp-p (масштаб 128 %)
Минимальная чувствительность 200 мкВp-p (масштаб 128 %)
Эквивалентный входной шум 160 мкВp-p (среднеквадратически
Входное полное сопротивление 50 Ом
Фильтры на входе (полоса пропускания 100 %) Полоса пропускания: центрирована на 1, 2, 5, 10, 15 и 20 МГц Низкочастотный:        1 МГц от 0,25 МГц до 1 МГц
(для низкочастотных преобразователей) Высокочастотный:       от 12 до 35 МГц, от 15 до 35 МГц и от 20 до 35 МГц
(для высокочастотных преобразователей) Широкополосный:      от 2 до 25 МГц
Полоса пропускания: центрирована на 1, 2, 5, 10, 15 и 20 МГц Низкочастотный:        1 МГц от 0,25 МГц до 1 МГц
Детектирование Положительная и отрицательная полуволна, полная волна, недетек-тированный сигнал
Режим ИЭ (импульс-эхо), РС (раздельно-совмещённый), TT (теневой).В режиме РС максимальное количество генераторов равно половине количества каналов.
Сглаживание Цифровое
ВРЧ
Количество точек 32 (диапазон до 40 дБ). Точка ВРЧ может иметь отрицательное значение
Максимальное нарастание коэф­фициента усиления 20 дБ/мкс
Сбор данных
Частота измерения А-скана 6 000 A-сканов в секунду (ЧЗИ/N, где: N= количество каналов) (512-точечный А-скан).
Максимальная ЧЗИ 12 кГц (С-скан + режим сигнализации). До 6 кГц с записью всех данных А-скана.
Обработка данных
Усреднение в реальном времени  2, 4, 8, 16
Стробы
Кол-во 3: I (интерфейсный), A и B (измерительные)
Синхронизация I, A, B по зондирующему импульсу; B по стробам I и А (пост­синхронизация).
Аттенюатор донного эхо-сигнала (BEA) Первая половина имеющихся каналов (например: на 4-канальном приборе функция BEA на каналах 1 и 2)
Запись данных
А-скан 6 000 A-сканов в секунду (512-точечный A-скан) (скорость передачи 3 Мб/с)
С-скан 12 000 (A1, A2, A3, T1, T2, T3) (3 строба); 12 кГц (низкая частота для выявления коррозии)
Память Внутренняя, на карте CompactFlash 8 Гб
Отображение данных
Частота обновления 60 Гц
Режим отображения А-скан, B-скан, С-скан, ленточная диаграмма и несколько А-сканов
Синхронизация данных
По времени от 1 Гц до 12 кГц
По кодировщику На 1 или 2 осях, разделённых на 1-65 536 шагов

Стандартный комплект поставки дефектоскопа:

  • Дефектоскоп OmniScaniX;
  • Кабель Ethernet;
  • Программное обеспечение OmniScan с последующим бесплатным обновлением;
  • Специальный USB-ключ;
  • Руководство по эксплуатации;
  • Библиотека программных средств для удалённого контроля.

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
