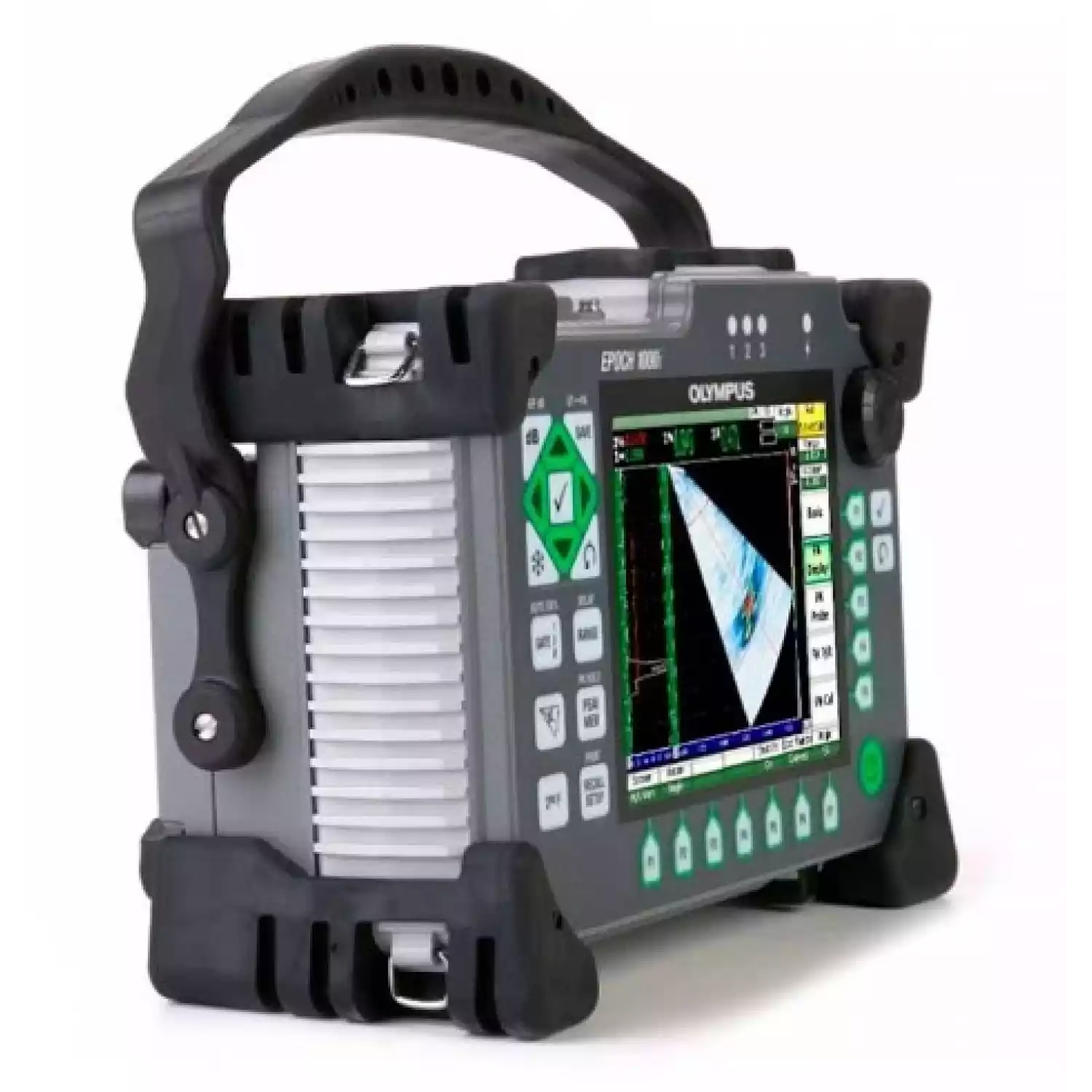

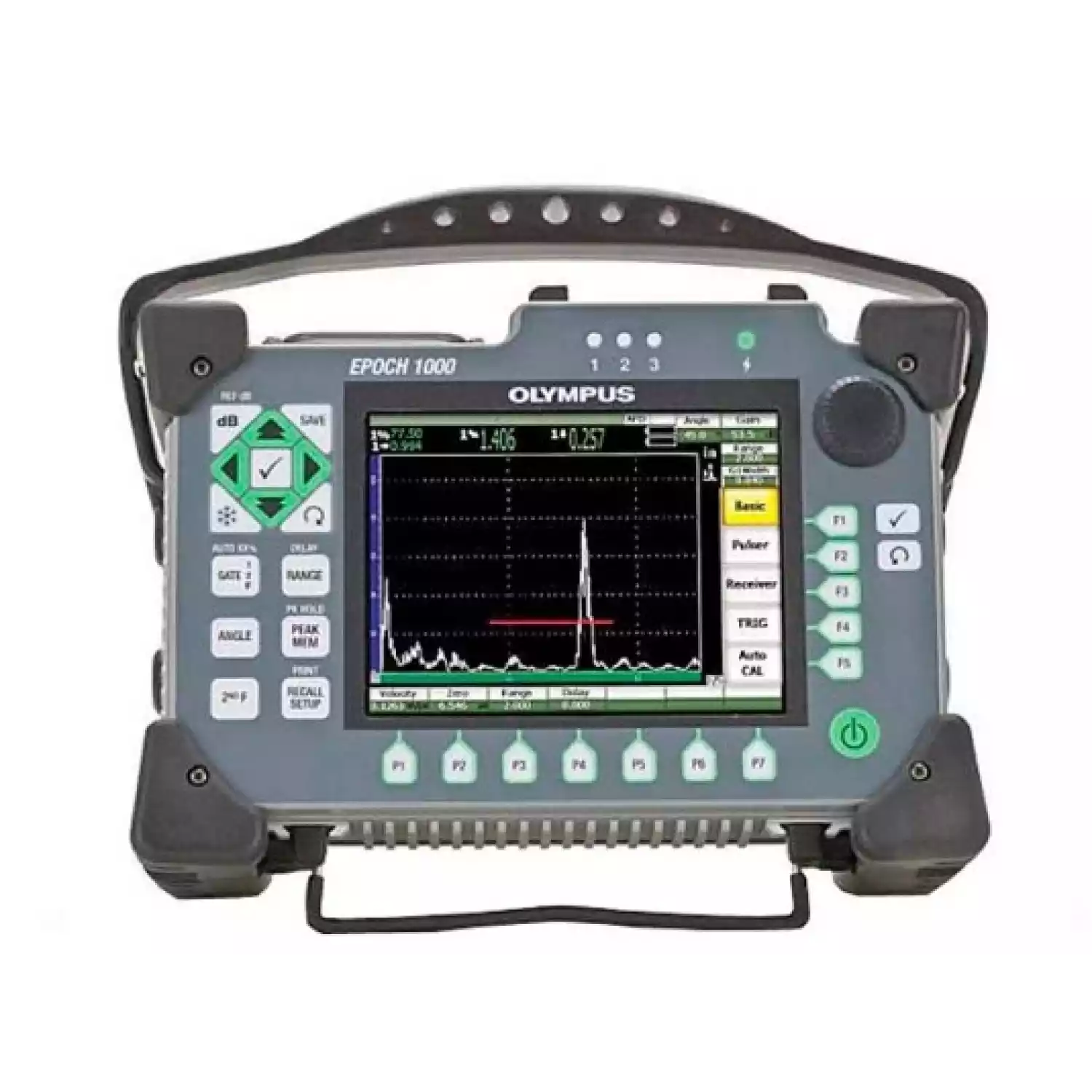

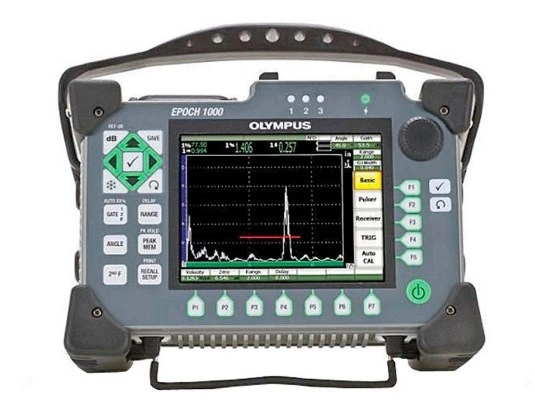

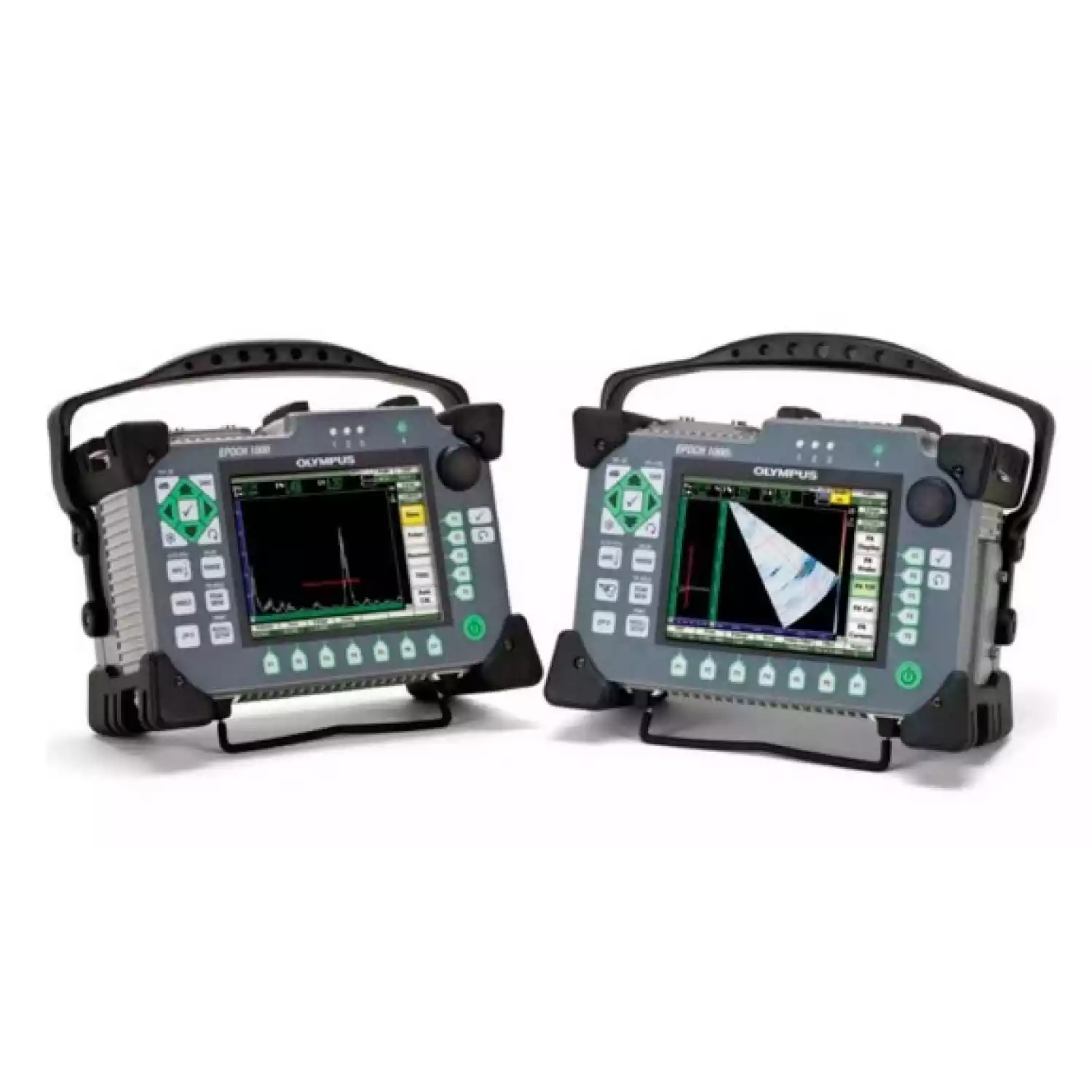

Цифровые ультразвуковые дефектоскопы EPOCH 1000 представляют собой продукты, объединяющие высокий уровень эксплуатационных характеристик, характерных для традиционного ультразвукового контроля, с широкими возможностями фазированной решетки. Модели EPOCH 1000, 1000 iR и 1000 i обладают горизонтальным корпусом с VGA дисплеем, ручкой и курсорными клавишами для настройки параметров, полностью соответствуя стандарту EN12668‑1. Дополнительные возможности фазированной решетки представлены в модели EPOCH 1000i, дополняя усовершенствованные характеристики традиционного ультразвукового контроля серии EPOCH 1000.

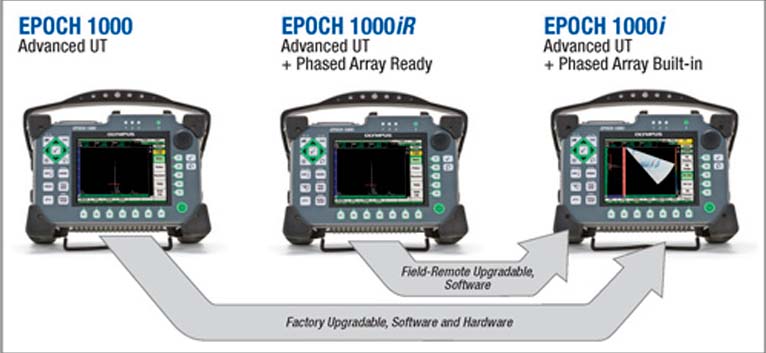

Усовершенствованный УЗК
Усовершенствованный УЗК + Поддержка ФР

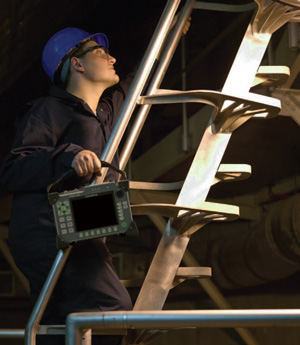

Дефектоскопы серии EPOCH® 1000 соответствуют стандарту IP66. Приборы успешно прошли испытания на устойчивость к вибрациям и ударам, способны работать во взрывоопасной атмосфере и широком диапазоне температур, созданы для работы в самых неблагоприятных условиях. Среди других характеристик EPOCH 1000 следует отметить:
Приборы серии EPOCH 1000 оснащены удобной функцией переноса баз данных и файлов, создания отчетов и получения изображения. Эти опции значительно расширяют возможности прибора и обеспечивают доступ к ранее сохраненной информации.
Для экспорта изображений или отчетов могут применяться два типа носителей – USB или Compact Flash (CF) карты памяти. Карта памяти CF включена в комплект с каждым прибором EPOCH 1000.
Регистратор данных
Усовершенствованный регистратор данных предназначен для быстрого сбора данных (изображений, измерений, калибровки) и создания отчетов. К основным характеристикам регистратора данных можно отнести: калибровочные файлы с функцией быстрого вызова для удобной настройки, файлы контроля с данными измерений и изображениями, для быстрого создания отчетов. Также имеются усовершенствованные типы файлов для различных типов контроля коррозии.
Передача файлов и баз данных
Удобная опция создания копий баз данных прибора на USB-носителе позволит восстановить всю информацию на другом приборе этой серии. Кроме этого, для переноса данных с одного прибора на другой можно копировать отдельные файлы, необходимые в работе.
Снимки экрана
При помощи съемного носителя данных (CF или USB) можно экспортировать экранные снимки работающего прибора. Кроме этого, можно создавать определенные типы файлов, которые позволяют легко экспортировать сохраненные изображения для применения их в отчете.

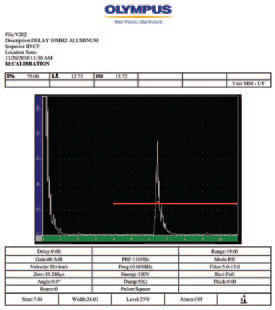

Создание отчетов
Приборы серии EPOCH 1000 наделены усовершенствованными возможностями создания отчетов. Предусмотрена возможность создания отчетов на приборе и экспорта данных на носитель (CF или USB) в HTML формате. Существует два варианта отчетов, которые зависят от того, какая информация будет в них включена. Фирменный знак Olympus в заглавии отчета можно заменить на свой индивидуальный логотип.

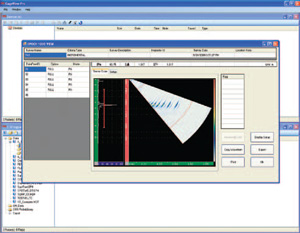

Программное обеспечение GageView™ Pro
EPOCH 1000 полностью совместим с интерфейсной программой GageView Pro стандартных портативных приборов производства Olympus. Интерфейсная программа GageView Pro может использоваться для загрузки сохраненных данных с целью просмотра, экспорта и резервного копирования, а также для создания отчетов, содержащих параметры настройки, данные измерений и А-сканы. Резервные копии файлов базы данных можно просматривать непосредственно в GageView Pro с помощью USB-носителя, без подключения EPOCH 1000 к компьютеру. Данная функция позволяет создавать резервные копии, просматривать данные и создавать отчеты, не прерывая работу прибора. Интерфейсная программа GageView Pro также позволяет обновлять микропрограммное обеспечение (прошивку) прибора.
Дефектоскопы серии EPOCH 1000 можно использовать с различными комплектующими, что позволяет достичь полной функциональности имеющихся характеристик.
|
Методы контроля
|
Классический |
|
Дополнительные функции
|
АРК (DAC), ВРЧ |
|
Общие размеры (ширина х высота х толщина)
|
252 мм х 177 мм х 107 мм |
|
Вес
|
3,67 кг вместе с литий-ионной батареей |
|
Клавиатура
|
Английская, международная, японская, китайская |
|
Языки интерфейса
|
Английский, испанский, французский, немецкий, японский, китайский, русский, итальянский, польский |
|
Разъёмы датчиков
|
BNC или LEMO № 1 |
|
Хранение данных
|
До 10000 идентификаторов с формой сигнала на стандартной карте CompactFlash ёмкостью 4 Гб |
|
Тип батареи
|
Одна стандартная ионно-литиевая перезаряжаемая батарея |
|
Время работы батареи без подзарядки
|
8 часов (традиционный режим УЗК) |
|
|
7 часов (режим фазированной решётки) |
|
Питание
|
От сети переменного тока: 100-120 В, 200-240 В, 50-60 Гц |
|
Режим ожидания
|
Регулируемый, от 15 минут до 120 минут с экономией заряда батареи 50 % |
|
Тип дисплея
|
Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей ) с частотой обновления изображения 60 Гц |
|
Размер дисплея (Ш х В, диаг.)
|
132,5 х 99,4 х 165,1 мм |
|
Входы / выходы
|
|
|
Порты USB
|
1 порт USB-клиент, 3 порта USB-хост |
|
RS-232
|
Есть |
|
Видео-выход
|
Стандартный выход VGA |
|
Аналоговый выход
|
4 аналоговых выхода, полная селектируемая шкала 1/10 В, макс. 4 мА |
|
Выход сигнализации
|
6 выходов сигнализации, 5В TTL, 10 мА |
|
Вход/выход синхронизации
|
Вход синхронизации 5В TTL, 10 мА Выход синхронизации, 5V TTL, 10 мА |
|
Входы кодировщика
|
Двухосная линия кодировщика (квадратура) |
|
Защита от воздействий окружающей среды
|
|
|
Рейтинг IP
|
Соответствие требованиям IP66 |
|
Работа во взрывоопасной атмосфере
|
Проведены испытания в соответствии с MIL-STD-810F, метод 511.4, Процедура 1. Атмосфера определяется в соответствии с NFPA 70, Ст. 500 как Класс I, Раздел 2, Group D |
|
Защита от ударных воздействий
|
IEC 600689-2-27, 60 г, 6 микросек. полусинусоидальный импульс, всего 18 осей |
|
Устойчивость к вибрациям
|
Синусоидальная вибрация, IEC 60068-2-6, 5 Гц - 150 Гц при амплитуде смещения 2 g, 20 циклов |
|
Рабочая температура
|
От -10 до +50 °C |
|
Температура хранения батареи
|
От -20 до +60 °C |
|
Температура зарядки батареи
|
От 0 до +40 °C |
|
Характеристики фазированной решётки прибора EPOCH 1000i
|
|
|
Законы фокусировки
|
61 |
|
Максимальное количество элементов
|
64 элемента |
|
Максимальная активная апертура
|
16 элементов |
|
Фильтрация видео
|
Выкл., низкая, высокая |
|
Режимы отображения
|
А-скан, S-скан, линейный скан, С-скан, А-скан+изображение |
|
Частота обновления изображения
|
60 Гц для всех А-сканов |
|
|
20 Гц для всех изображений |
|
Генератор
|
|
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК)
|
EPOCH 1000i (режим фазированных решёток) |
|
Тип генератора
|
|
|
Настраиваемый генератор прямоугольных импульсов
|
|
|
ЧЗИ
|
|
|
От 5 до 6,000 Гц с шагом 5 Гц
|
Ручная настройка. Максимум 1,520 Гц |
|
Напряжение генератора
|
|
|
От 50 до 475 В с шагом 25 В
|
40 или 80 В |
|
Длительность импульса
|
|
|
Настраивается от от 25 до 10 000 нс (0,1 МГц) с технологией PerfectSquare
|
Настраивается от от 40 до 1,000 нс с технологией PerfectSquare |
|
Демпфирование
|
|
|
50 ОМ, 100 ОМ, 200 ОМ, 400 ОМ
|
Неприменимо |
|
Задержка генератора
|
|
|
Неприменимо
|
От 0 до 10 с разрешением 2,5 нс |
|
Приёмник
|
|
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК)
|
EPOCH 1000i (режим фазированных решёток) |
|
Коэффициент усиления
|
|
|
От 0 до 110 дБ
|
От 0 до 80 дБ |
|
Максимальный входной сигнал
|
|
|
20 Вp-p
|
250 мВp-p на канал |
|
Входное полное сопротивление приёмника
|
|
|
400 ОМ ±5 %
|
50 ОМ ±10 % |
|
Полоса пропускания приёмника
|
|
|
От 0,2 МГц до 26,5 МГц по уровню -3 дБ
|
0,5 от 0,2 МГц до 12,5 МГц по уровню -3 дБ |
|
Задержка приёмника
|
|
|
Неприменимо
|
От 0 до 10 мкс с разрешением 2,5 нс |
|
Настройки цифрового фильтра
|
|
|
Стандартный набор фильтров (для контроля согласно стандарту EN12668-1): 7 фильтров
|
6 фильтров |
|
Расширенный набор фильтров (не испытан на соответствие EN12668-1): 30 фильтров
|
|
|
Детектирование
|
Полная волна, положительная и отрицательная полуволна, радиочастота |
|
Отсечка
|
0 от 0 до 80 % высоты экрана с визуальным оповещением |
|
Измерение амплитуды
|
0 от 0 % до 110 % высоты экрана с разрешением 0,25 % |
|
Частота измерений
|
Равна ЧЗИ во всех режимах |
|
Калибровка
|
|
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК)
|
EPOCH 1000i (режим фазированных решёток) |
|
Автокалибровка
|
|
|
Скорость, смещение нуля
|
Скорость, смещение нуля, чувствительность |
|
Прямой луч (первый донный эхо-сигнал или эхо-эхо)
|
Путь ультразвука или глубина (смещение нуля) |
|
Наклонный луч (УЗ-путь или глубина)
|
|
|
Режимы контроля
|
|
|
Импульс-эхо, раздельно-совмещённый, теневой
|
Импульс-эхо |
|
Единицы измерения
|
Миллиметры, дюймы или микросекунды |
|
Диапазон
|
|
|
3,33 мм - 26,806 мм на 5900 m/s
|
61 закон фокусировки, 3,33 мм до 390,95 мм на 5900 m/s |
|
Скорость звука
|
635 - 15, 240 м/сек |
|
Смещение нуля
|
|
|
От 0 до 750 мкс
|
Неприменимо |
|
Задержка отображения
|
|
|
-59 мм - +25,400 мм
|
От 0 до макс. диапазона |
|
Угол ввода луча
|
|
|
От 0° до 85° с шагом 0,1°
|
61 наклонный закон фокусировки с шагом 0.5°, 1.0, 1.5° или 2.0° настраивается от -80° до +80° |
|
Стробы
|
|
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК)
|
EPOCH 1000i (режим фазированных решёток) |
|
Измерительные стробы
|
Два полностью независимых строба для измерения амплитуды и времени пролёта |
|
Режим измерений
|
|
|
УЗ-путь
|
УЗ-путь, глубина |
|
Интерфейсный строб
|
|
|
По желанию, с функцией отслеживания строба 1 и строба 2
|
Неприменимо |
|
Начало строба
|
Настраивается на всём отображаемом диапазоне |
|
Ширина строба
|
Настраивается от начала строба до конца отображаемого диапазона |
|
Высота строба
|
Настраивается на уровне от 2 до 95 % от высоты экрана |
|
Сигнализации
|
|
|
Положительная и отрицательная логика срабатывания
|
Положительная и отрицательная логика срабатывания (для выбранного закона фокусировки) |
|
Минимальная глубина
|
Минимальная глубина (для выбранного закона фокусировки) |
|

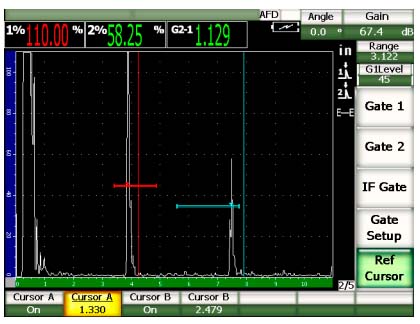

Опорные маркеры
|
|
|
Два опорных маркера для А-сканов
|
Два опорных маркера для А-сканов |
|
|
Четыре опорных маркера для изображений |
|
Отображение показаний
|
|
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК)
|
EPOCH 1000i (режим фазированных решёток) |
|
|
Имеется шесть полей показаний (с возможностью ручного или автоматического выбора) |
|
Строб 1
|
Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин./макс. глубина, мин./макс. амплитуда |
|
Строб 2
|
То же, что и для строба 1 |
|
Интерфейсный строб (по желанию)
|
|
|
Толщина
|
Неприменимо |
|
Эхо-эхо
|
|
|
Стандартная функция. Выбор между стробами 2-1, 2-ИФ, 1-ИФ
|
Стандартная |
|
Другие измерения
|
Значение выброса (дБ) для АРД-диаграмм, ЭРД (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки |
|
DAC/ВРЧ
|
Стандартная |
|
Точки DAC
|
|
|
До 50 точек, динамический диапазон 110 дБ
|
До 20 точек, динамический 40 дБ |
|
Специальные режимы DAC
|
|
|
DAC 20 % - 80 %, пользовательская кривая DAC (до 6 кривых)
|
Неприменимо |
|
Таблица ВРЧ
|
|
|
До 50 точек, динамический диапазон 110 дБ, совместимость со стробом ИФ и с настройками ЧЗИ
|
До 20 точек, динамический 40 дБ |
|
Коррекция криволинейной поверхности
|
Стандартная функция. При контроле наклонным датчиком коррекция для внутреннего и внешнего диаметра |
