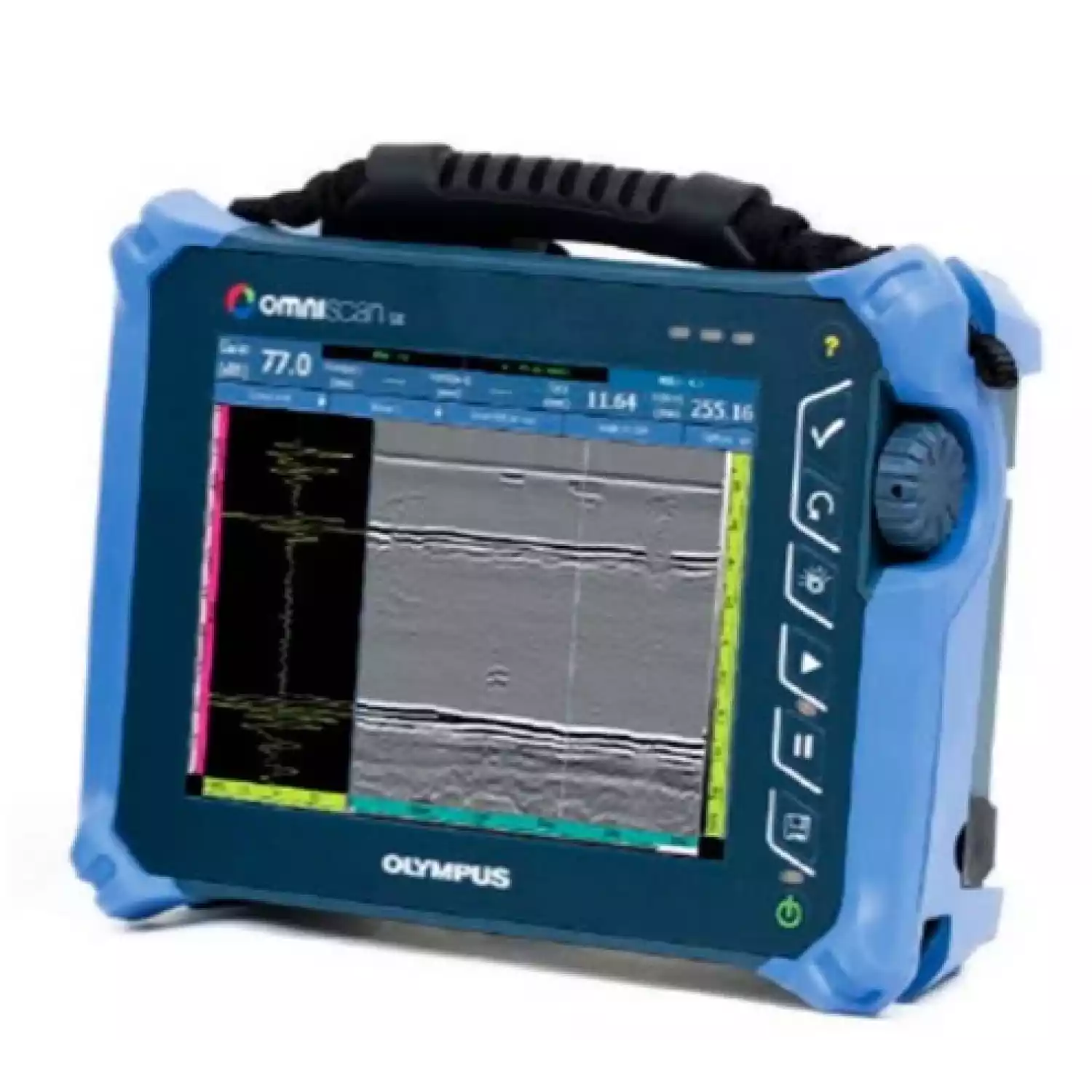

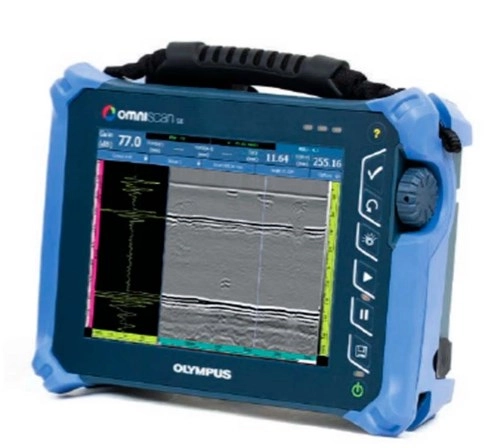

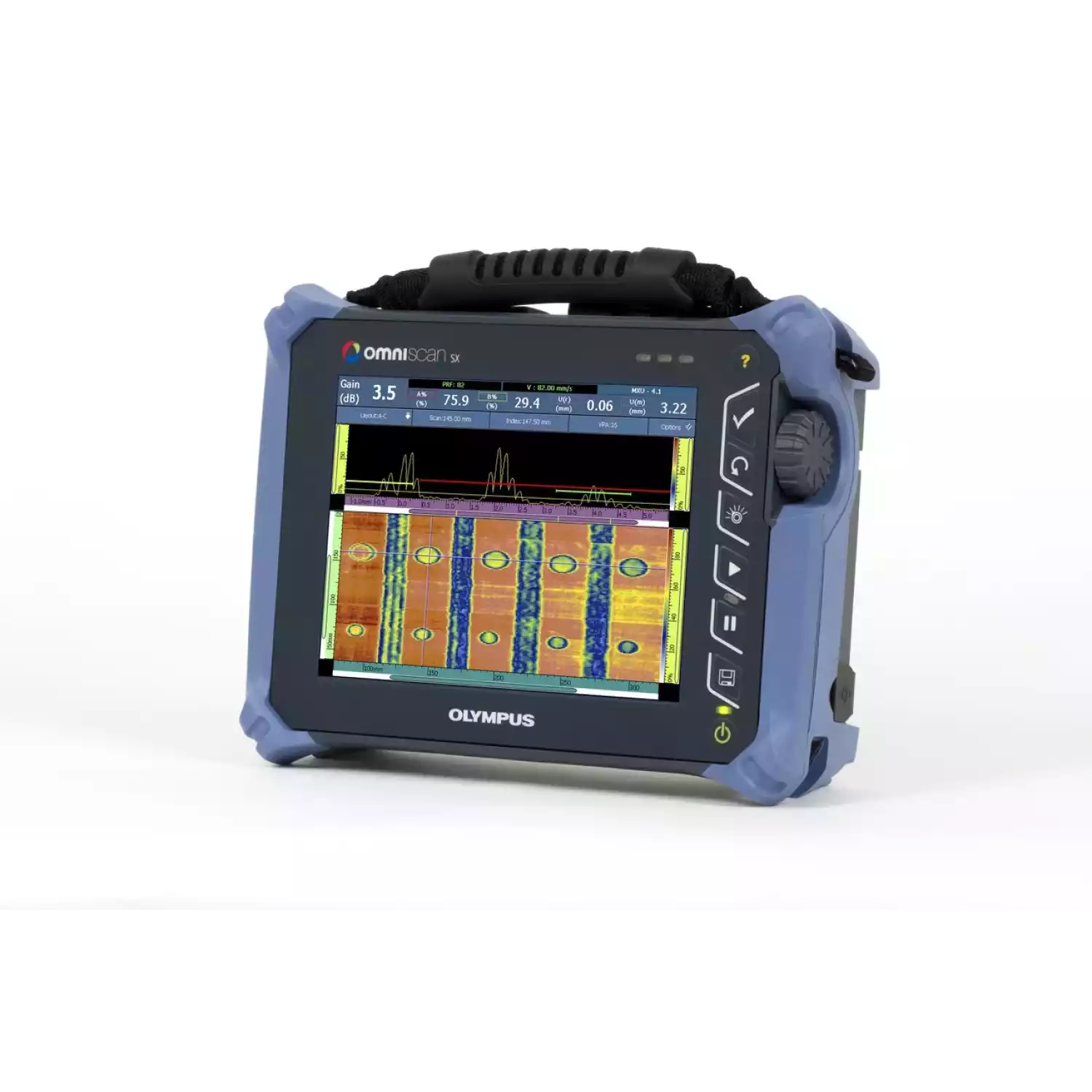

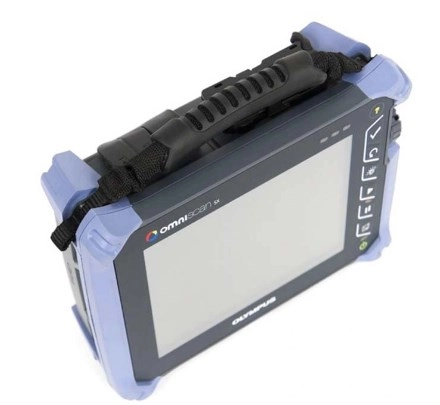

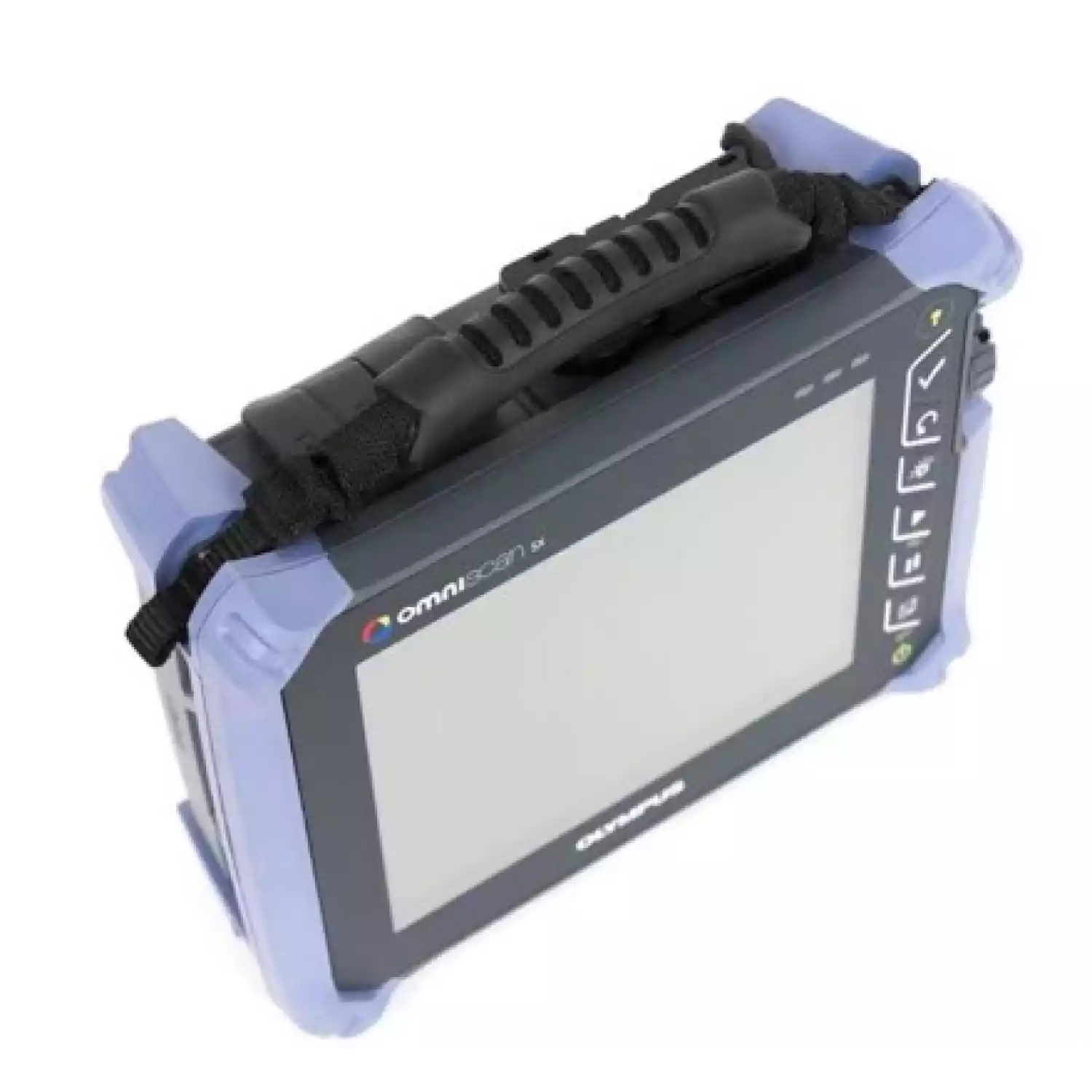

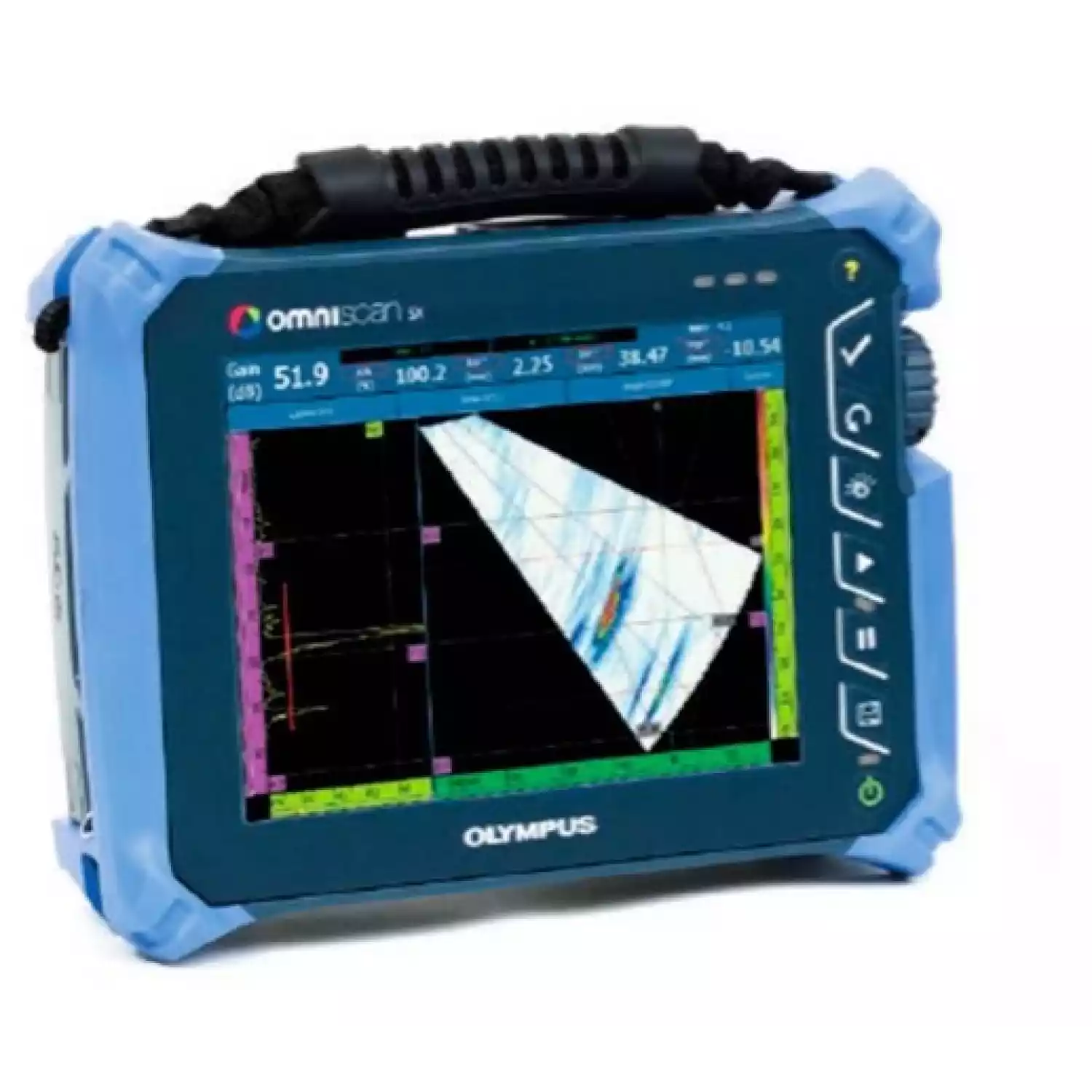

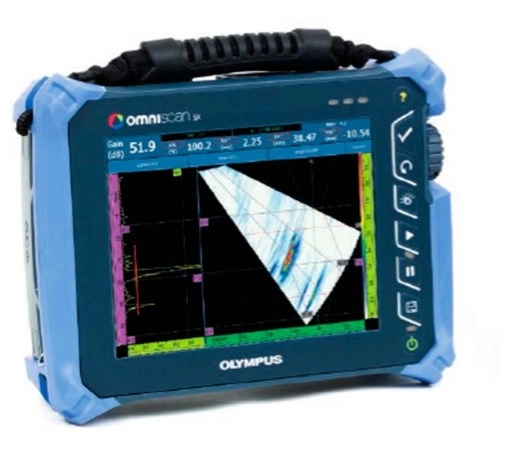

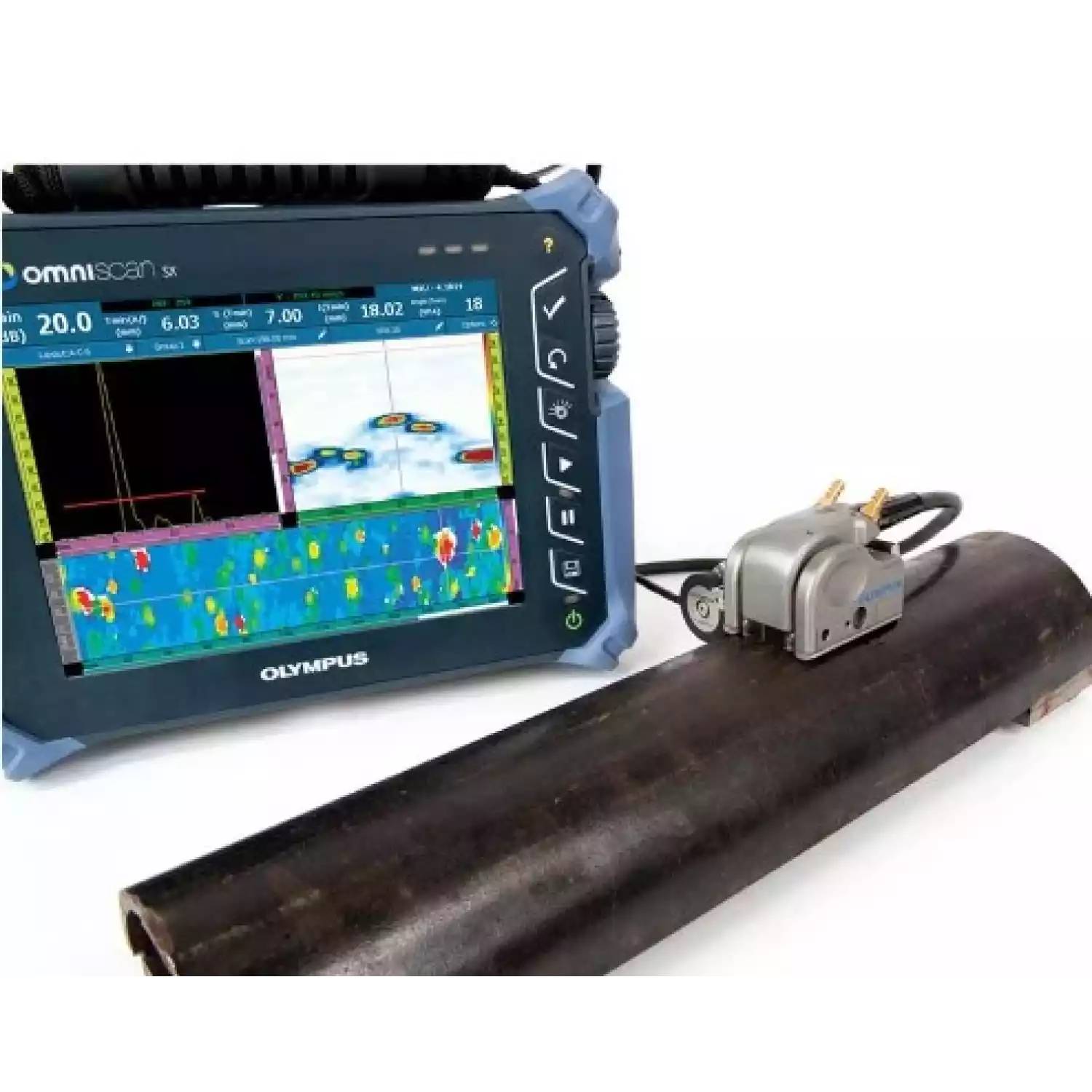

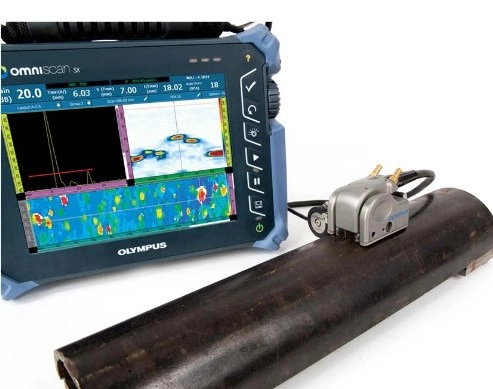

Ультразвуковой дефектоскоп OmniScan SX от компании Olympus предназначен для автоматического и ручного контроля сварных швов, а также для обнаружения очагов коррозии, расслоений и других дефектов в композитных материалах. Прибор оборудован фазированной решеткой и сенсорным дисплеем с полноэкранным режимом, что обеспечивает удобство проведения исследований и оптимальную визуализацию дефектов.
Омнискан SX осуществляет контроль как продольными, так и поперечными волнами. Его оптимизированная конструкция на 50% меньше и на 33% легче, чем OmniScan MX2. Прибор может выполнять как секторное, так и линейное сканирование, а также поддерживает технологию TOFD.

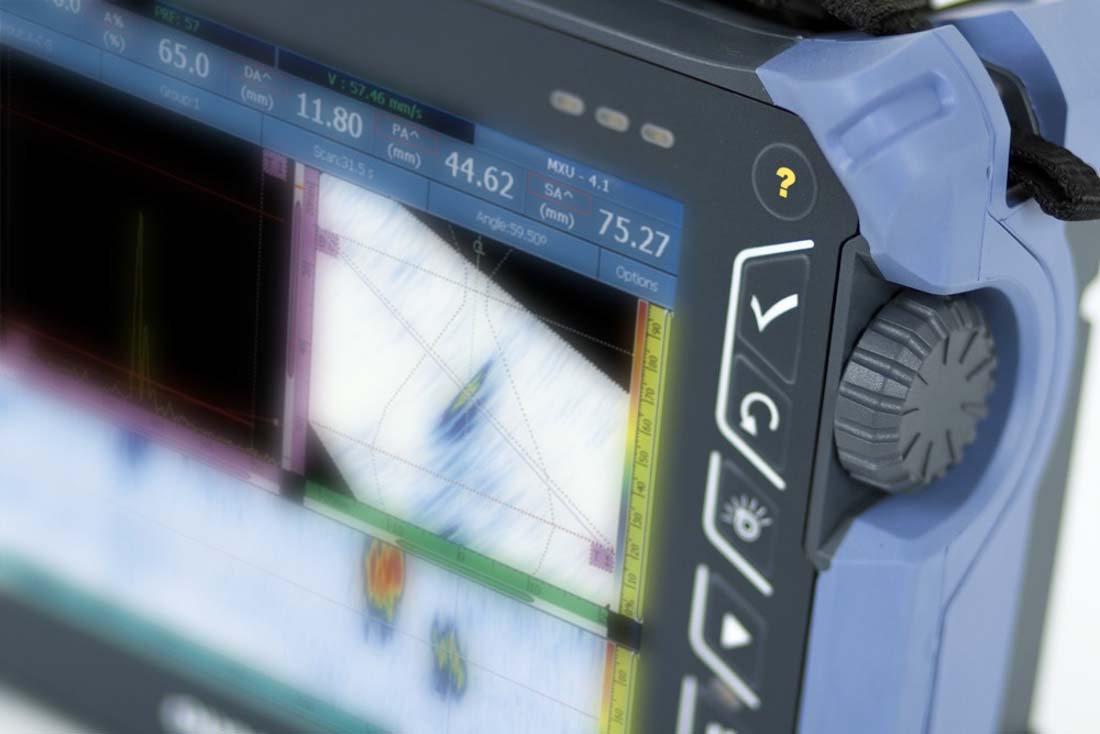

Новое программное обеспечение
OmniScan SX включает усовершенствованные функции для контроля качества сварных швов и коррозионного мониторинга. В результате непрерывной работы над совершенствованием конструкции прибора программный интерфейс OmniScan был значительно упрощен, а время отклика оптимизировано.

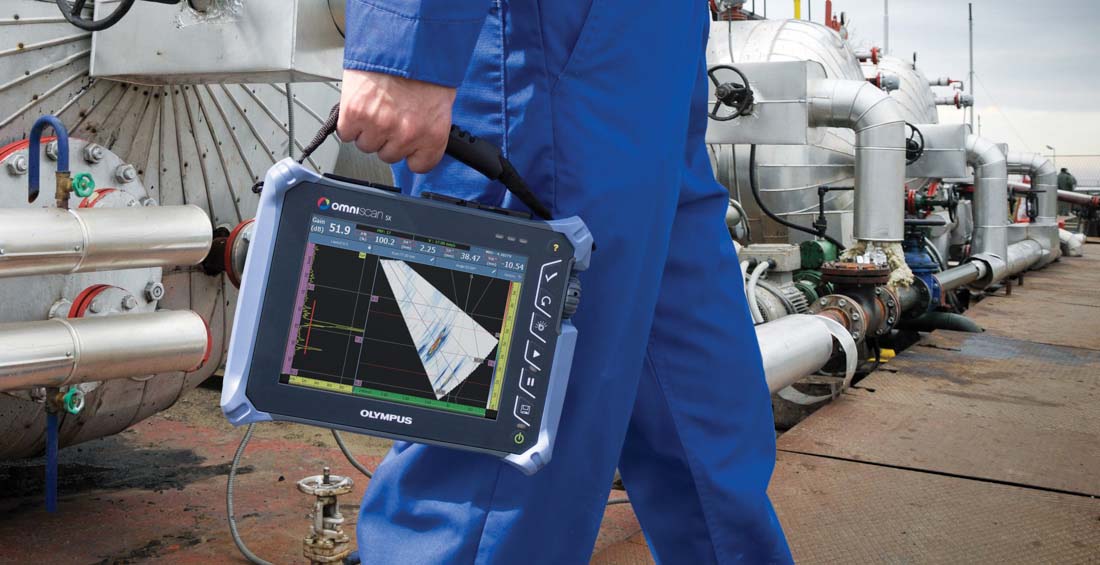

Новые функции включают
OmniScan SX обладает высокой разрешающей способностью и чувствительностью, что делает его отличным инструментом для контроля металлов, композитов и других материалов. Прибор соответствует высоким стандартам качества контроля как в производственных, так и в полевых условиях. Сенсорный экран OmniScan SX превращает многие задачи неразрушающего контроля в простые сенсорные операции благодаря тщательно продуманному и простому интерфейсу.
Функционал прибора включает в себя выбор элементов и перемещение курсора, масштабирование и настройку стробов, ввод и редактирование текста, а также понятные настройки и мастер калибровки. Высокая скорость обновления данных А и S-сканов, а также высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX превосходным аналитическим прибором.
OmniScan SX совместим со всеми промышленными сканерами, преобразователями и комплектующими от Olympus, а также с программным обеспечением для создания настроек, обработки и анализа данных, такими как NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение от Olympus обеспечивают эффективность неразрушающего контроля на всех этапах, начиная с проектирования и настройки, и заканчивая сбором данных и анализом результатов тестирования.
Электронный блок ультразвукового дефектоскопа OmniScan SX с фазированными решетками 16/64 и классическим одноканальным ультразвуковым контролем включает в себя:
Преобразователь 5L16-A10 в металлическом корпусе с частотой 5 МГц, 16 элементов, в комплекте с специальным кабелем длиной 2,5 м.
Наклонная призма SA10-N55S для контроля сварных соединений.
Прямая призма SA10-0L для контроля основного металла.
Кодировщик положения ENC1-2.5-DE с кабелем длиной 2,5 м для непрерывной записи данных с привязкой к положению преобразователя, обеспечивающий сплошное линейное сканирование.
Разработанный пакет русифицированного программного обеспечения OmniPC и NDT Setup Builder.
|
Размеры (Ш х В х Г)
|
267 × 208 × 94 мм |
|
Вес
|
3,4 кг с батареей |
|
Запоминающие устройства
|
Карта памяти SDHC, большинство стандартных запоминающих устройств USB |
|
Размер файла данных
|
300 МБ |
|
Порты USB
|
2 порта USB, совместимые с характеристиками USB 2.0 |
|
Звуковая сигнализация
|
Да |
|
Выход видеосигнала
|
Выход SVGA |
|
Кодировщик
|
2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) |
|
Цифровой вход
|
4 цифровых входа TTL, 5 В |
|
Цифровой выход
|
3 цифровых выхода TTL, максимум 5 В, 15 мА на выход |
|
Выключатель устройства сбора данных
|
Да, в зависимости от конфигурации цифрового входа |
|
Выход питания
|
5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) |
|
Вход синхроимпульсов
|
5 В TTL |
|
Размер
|
21,3 см (8,4 дюйма) по диагонали |
|
Разрешение
|
800 х 600 пикселей |
|
Яркость
|
600 кд/м2 |
|
Углы просмотра
|
По горизонтали: от −80° до 80°; По вертикали: от −60° до 80° |
|
Количество цветов
|
16 миллионов |
|
Тип
|
TFT LCD |
|
Тип
|
Аккумулятор Smart Li-ion |
|
Количество
|
1 |
|
Продолжительность работы батареи
|
Мин. 6 часов при нормальных условиях работы |
|
Диапазон рабочих температур
|
От −10 °C до 45 °C |
|
Температура хранения
|
От −20 °C до 60 °C с батареей |
|
|
От −20 °C до 70 °C без батареи |
|
Относительная влажность
|
Макс. 70% при 45°C без образования конденсата |
|
Степень защиты корпуса
|
Соответствие требованиям IP66 |
|
Устойчивость к ударам
|
Испытания на падение MIL-STD-810G 516.6 |
|
Разъемы
|
1 разъем для ФР-датчика: Olympus PA |
|
|
2 разъема УЗ: LEMO 00 |
|
Количество законов фокусировки
|
256 |
|
Распознавание датчика
|
Автоматическое |
|
Апертура
|
16 элементов |
|
Количество элементов
|
64 элемента |
|
Генератор
|
|
|
Каналы ФР
|
Канал УЗ |
|
Напряжение
|
|
|
40 В, 80 В и 115 В
|
95 В, 175 В и 340 В |
|
Длительность импульса
|
|
|
Настраивается от 30 до 500 нс; разрешение 2,5 нс
|
Настраивается от 30 до 1 000 нс, разрешение 2,5 нс |
|
Форма импульса
|
|
|
Отрицат. прямоугольный импульс
|
Отрицат. прямоугольный импульс |
|
Выходное сопротивление
|
|
|
35 Ω (режим импульс-эхо);
|
< 30 Ω |
|
30 Ω (режим раздельно-совмещенный)
|
|
|
Приемник
|
|
|
Каналы ФР
|
Канал УЗ |
|
Усиление
|
|
|
От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана)
|
От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана) |
|
Входное полное сопротивление
|
|
|
60 Ω (режим импульс-эхо);
|
60 Ω (режим импульс-эхо); |
|
150 Ω (режим раздельно-совмещенный)
|
50 Ω (режим генератор-приемник) |
|
Полоса пропускания
|
|
|
De 0,5 MHz a 18 MHz (NOTA: el límite inferior de 0,6 MHz, indicado anteriormente, usaba una atenuación precisa de –3 dB para la frecuencia de corte).
|
от 0,25 до 28 МГц (–3 дБ) |
|
Формирование луча
|
|
|
Тип сканирования
|
Секторное или линейное |
|
Количество групп
|
1 |
|
Сбор данных
|
|
|
Каналы ФР
|
Канал УЗ |
|
Эффективная частота дискретизации
|
|
|
До 100 МГц
|
100 МГц |
|
Максимальная ЧЗИ
|
До 6 кГц (C-скан) |
|
Обработка данных
|
|
|
Каналы ФР
|
Канал УЗ |
|
Число точек данных
|
До 8 192 |
|
Усреднение в реальном времени
|
|
|
PA: 2, 4, 8, 16
|
UT: 2, 4, 8, 16, 32, 64 |
|
Детектирование
|
РЧ, полная волна, полуволна +, полуволна – |
|
Фильтр
|
|
|
3 низкочастотных, 3 полосовых и 5 высокочастотных
|
3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD) |
|
Фильтрация видео
|
Сглаживание (скорректировано по диапазону частоты датчика) |
|
Визуализация данных
|
|
|
Частота обновления A-скана
|
А-скан: 60 Гц; S-скан: 60 Гц |
|
Синхронизация данных
|
|
|
По внутреннему таймеру
|
От 1 Гц до 6 кГц |
|
По кодировщику
|
На двух осях: от 1 до 65 536 меток |
|
Программируемая ВРЧ
|
|
|
Количество точек
|
16: одна кривая ВРЧ на канал для законов фокусировки |
|
Максимальное нарастание
|
40 дБ/10 нс |
|
Сигнализации
|
|
|
Количество
|
3 |
|
Условия
|
Любая логическая комбинация стробов |
