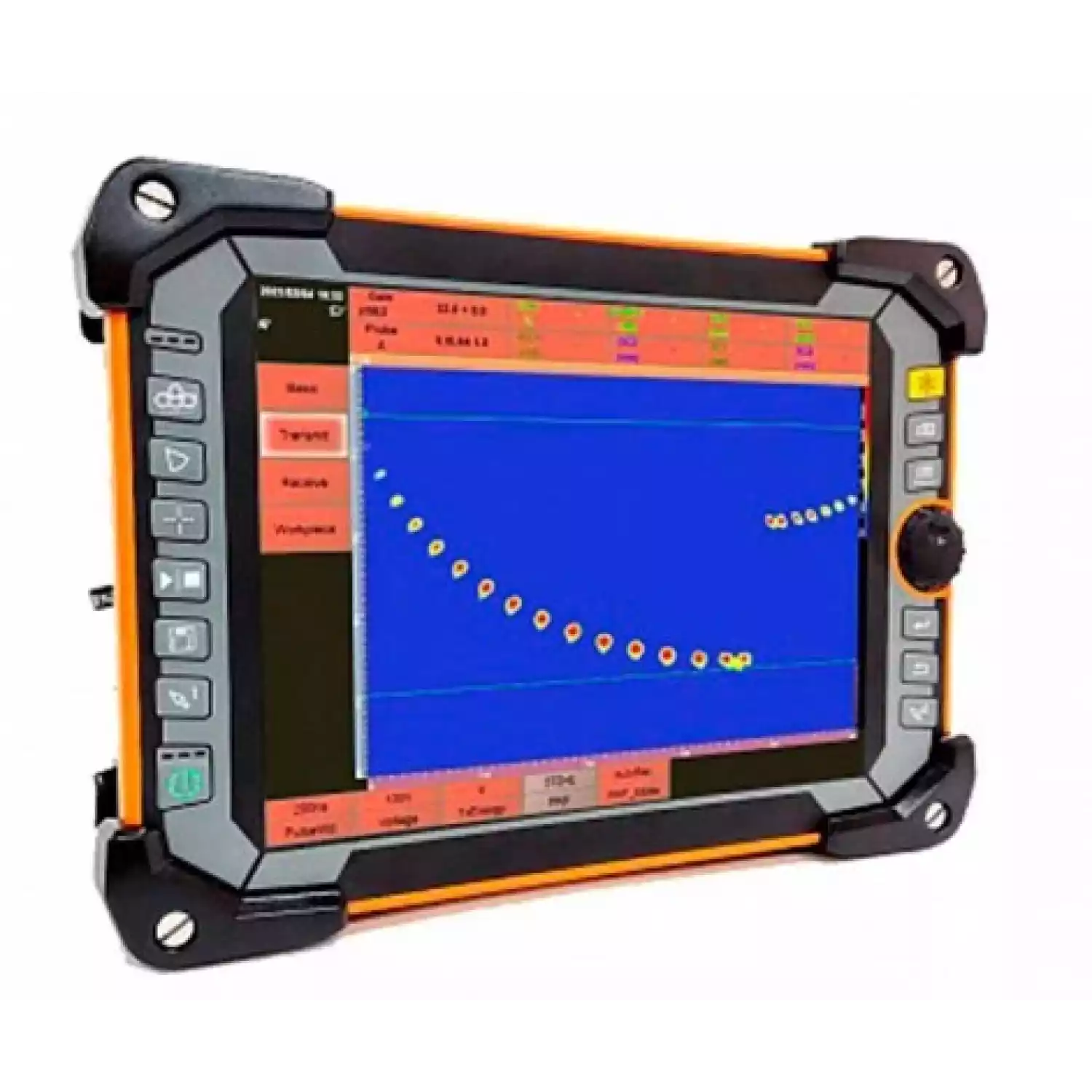

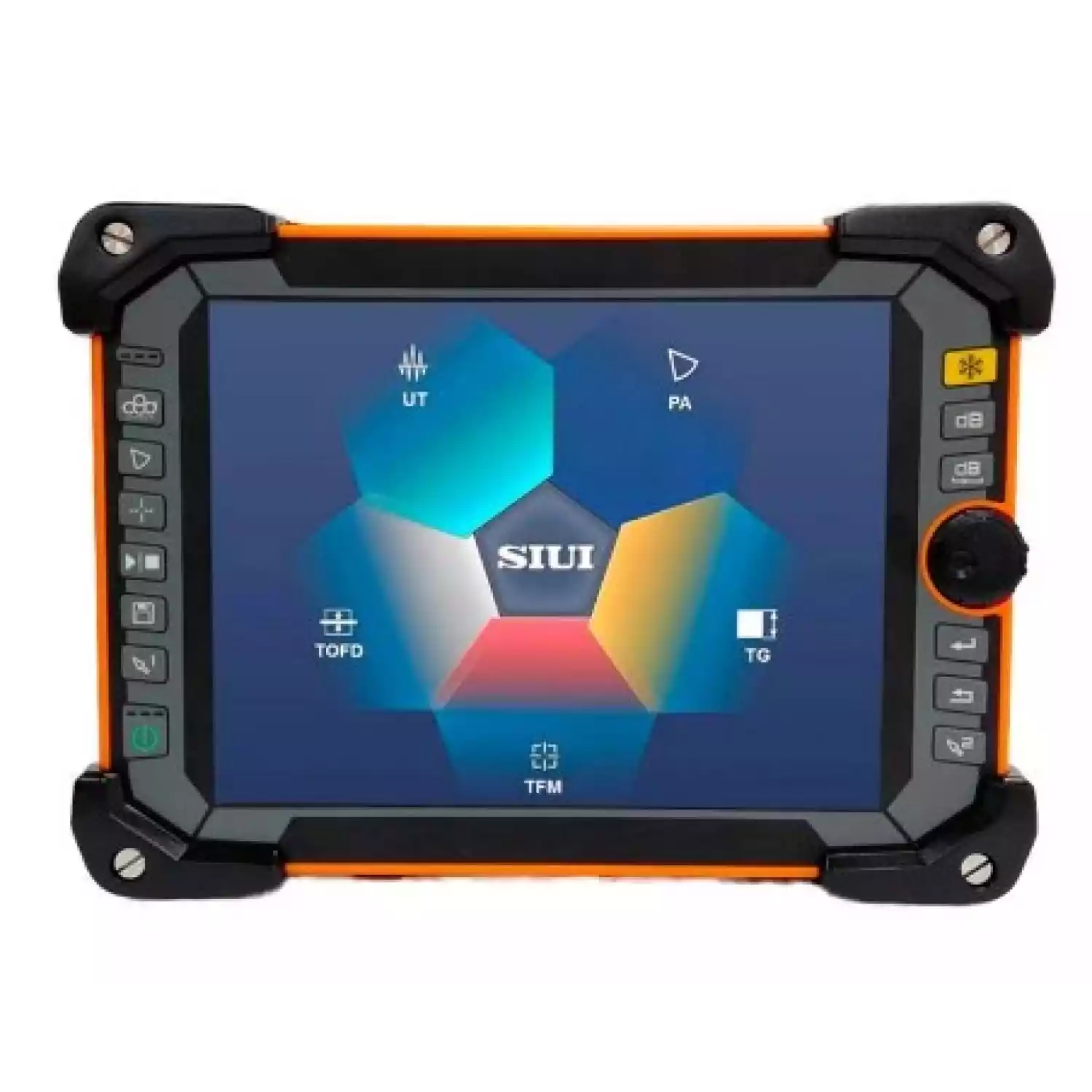

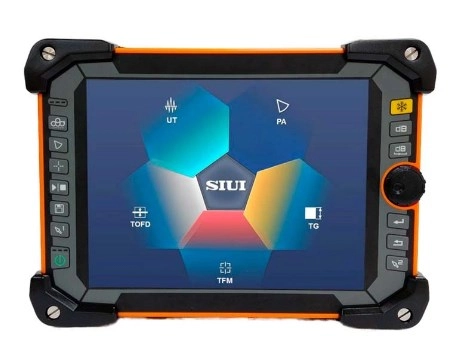

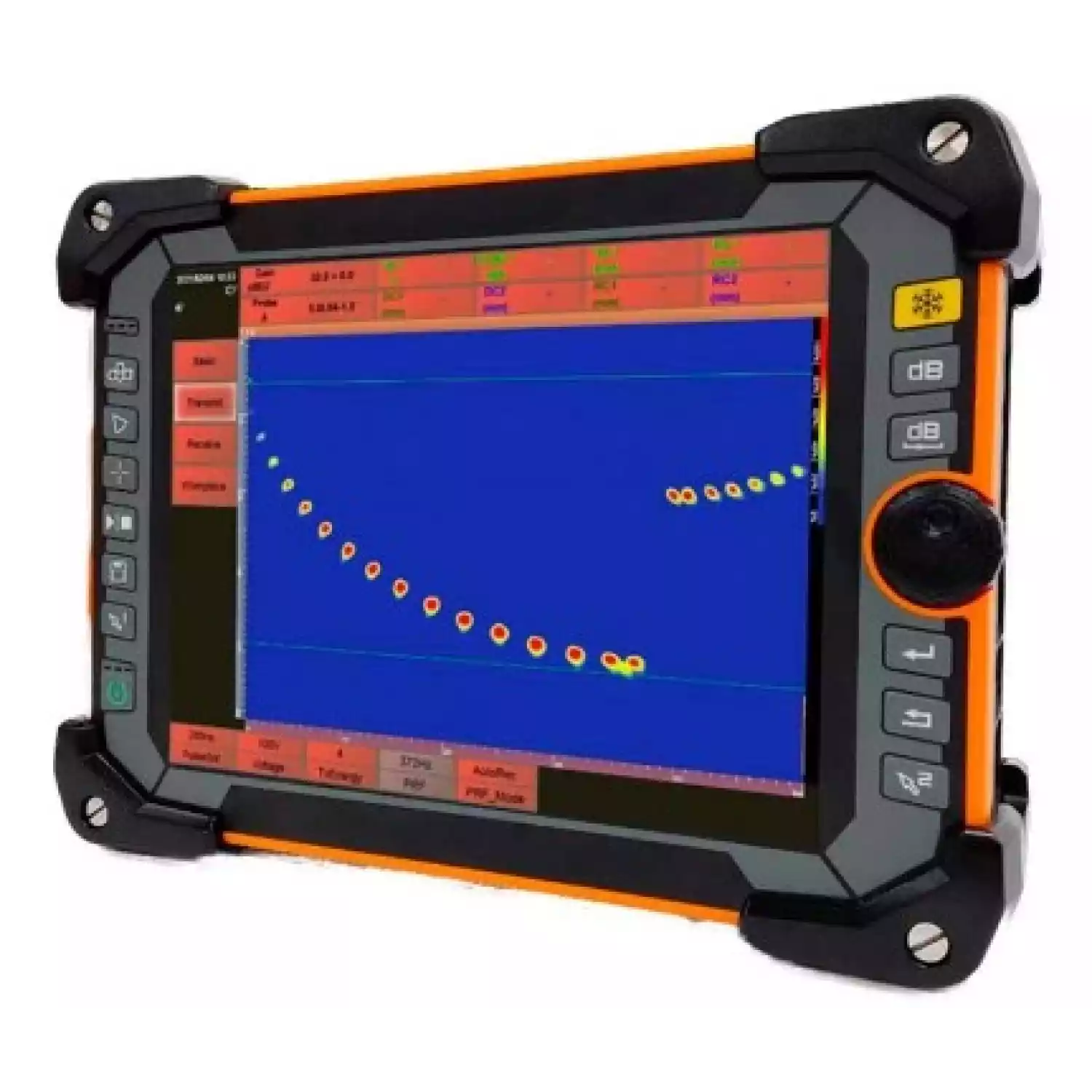

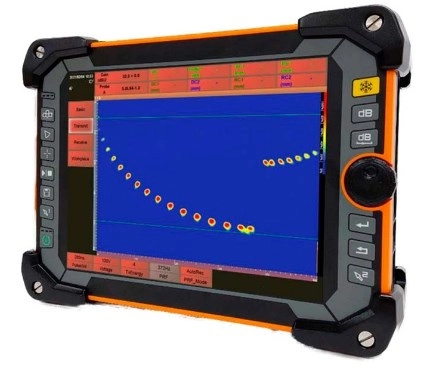

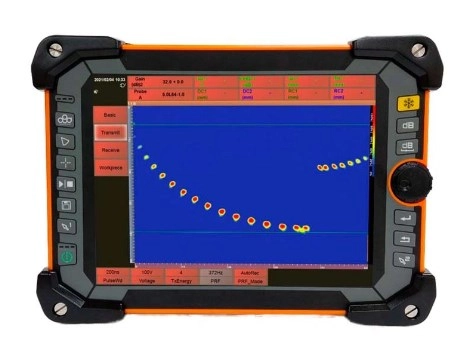

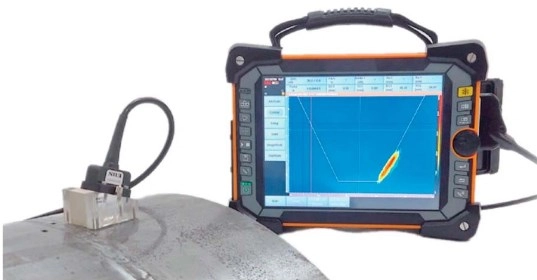

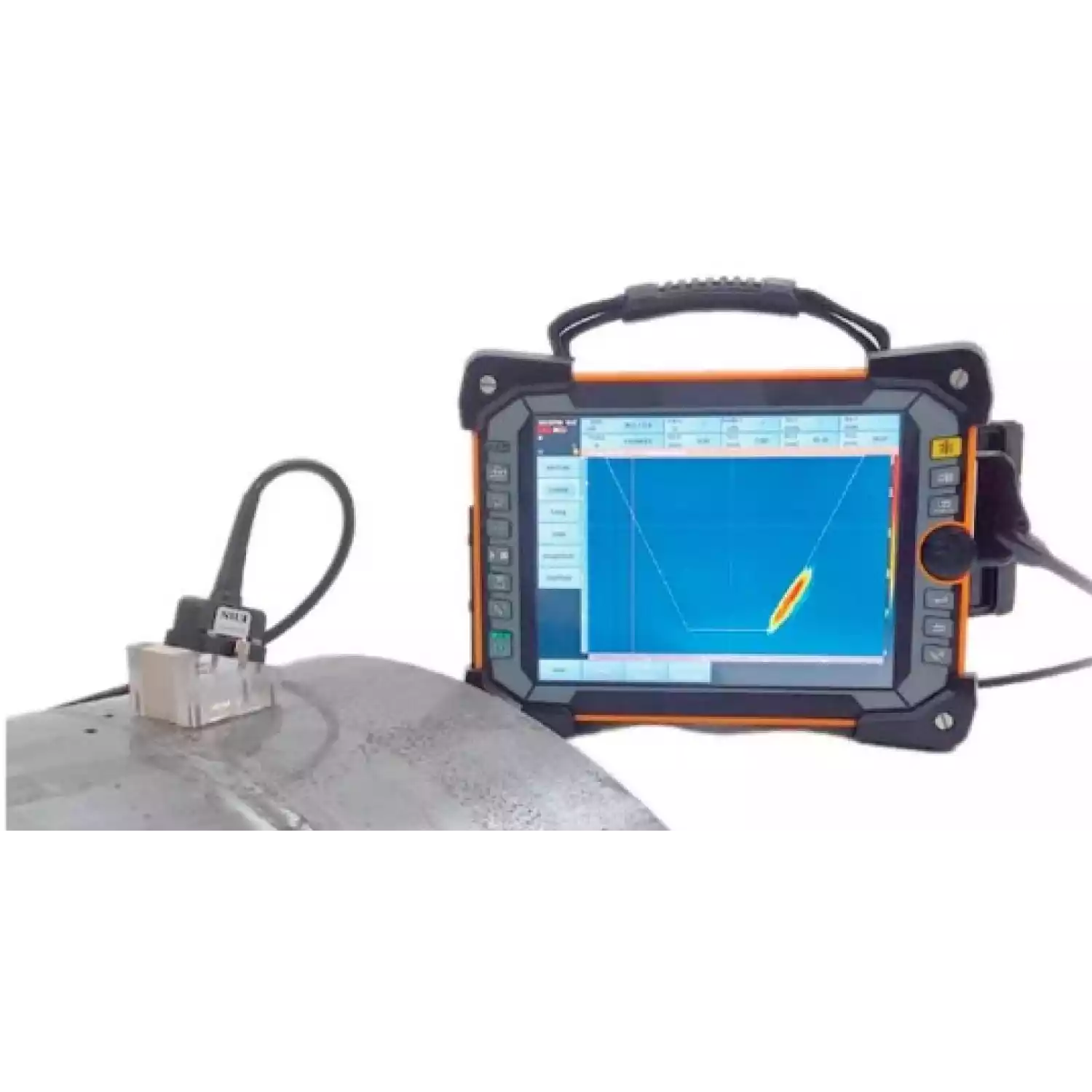

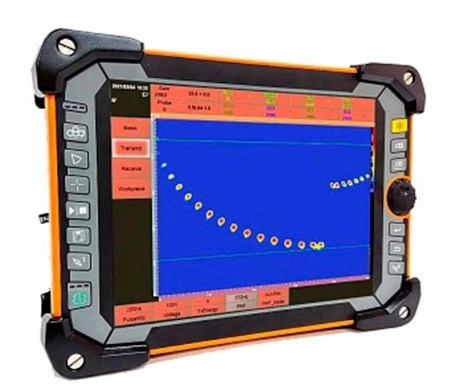

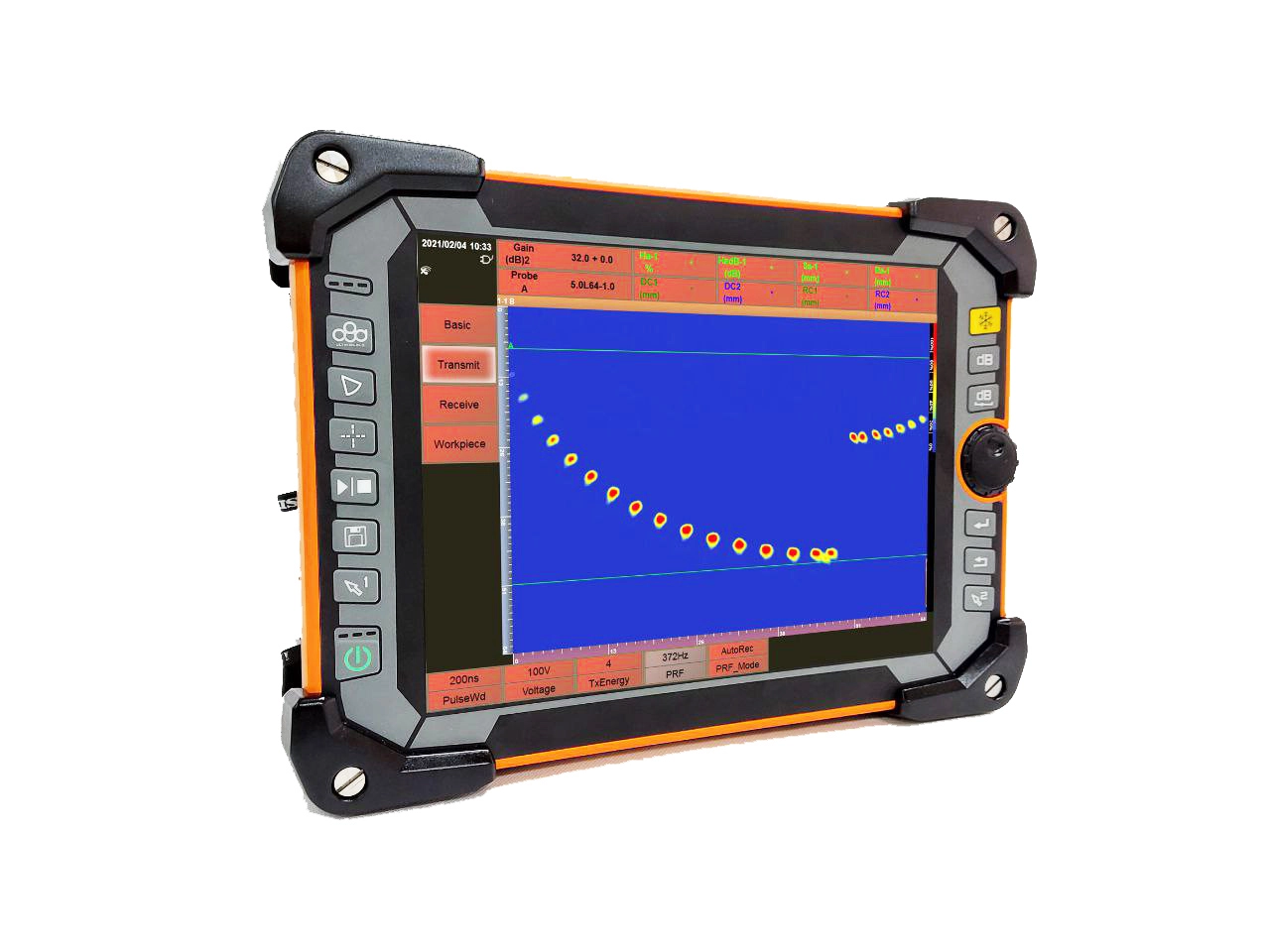

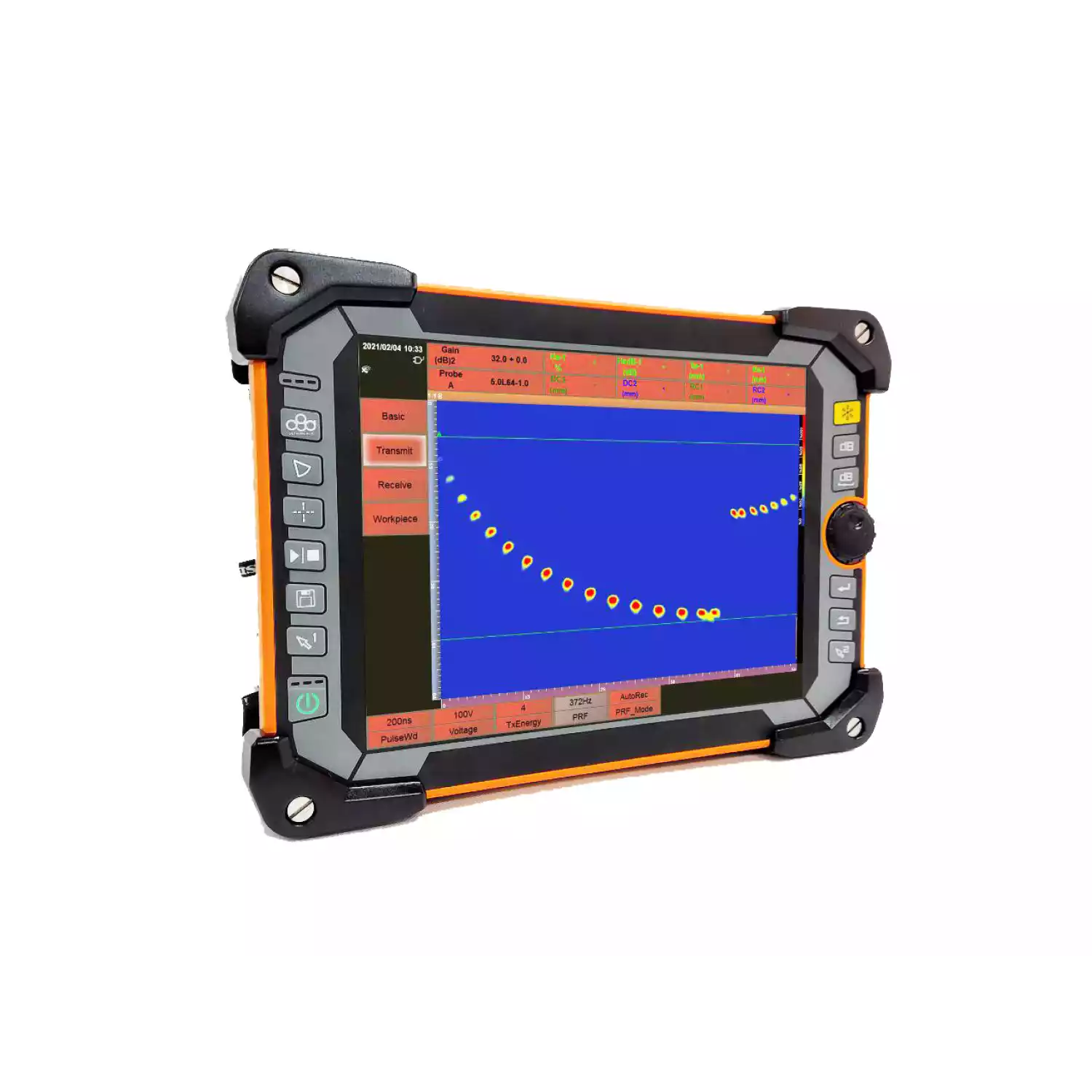

Ультразвуковой дефектоскоп SyncScan 3 предназначен для измерения глубины расположения дефектов, определения расстояния от передней грани призмы преобразователя до точечной проекции дефекта на поверхность сканирования в сварных соединениях и базовом металле изделия, а также измерения толщины изделий из металлов, сплавов, полимеров, композитов и прочих материалов.

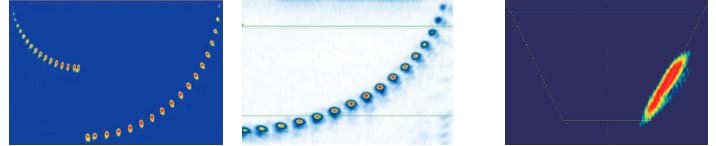

Уникальный четырехъядерный алгоритм FTFM, основан на сокращении передачи данных и вычислительных ресурсов, для получения изображений с высокой скоростью и четкостью во время контроля в реальном времени.
9 режимов распространения на основе предполагаемой ориентации дефекта, для лучшего контроля дефекта.
Обработка огибающей обеспечивает более стабильную амплитуду и снижает шумы, улучшает производительность TFM.
Оснащен четырехканальным TOFD. Со специальным адаптером можно подключить пятый канал TOFD, подходит для контроля объектов до 400мм ,низкоуглеродистых сталей, легированных сталей.
|
Методы контроля
|
TFM, TOFD метод, Классический |
|
Дополнительные функции
|
ВРЧ, АРК (DAC) |
|
Разрешение экрана, пикс
|
1024×768 пикселей |
|
TFM
|
|
|
Поддерживаемые режимы
|
LL, LLL, LLLL, TT, TTT, TTTT, TLT, TLL, LTT |
|
Разрешение изображение
|
256×256, 128×128 |
|
Количество фокальных законов
|
Up to 512 |
|
Огибающая TFM в реальном времени
|
Да |
|
Кол-во каналов
|
64 |
|
Тип коннектора
|
Tyco, 1 шт |
|
Макс. кол-во поддерживаемых элементов
|
128 |
|
Режим фокусировки
|
Фокусировка по всем точка TFM |
|
Анализ данных FMC
|
4096 точек/канал, 16 бит/точка |
|
Напряжение импульса
|
10-100 В, шаг 10В/ 20В |
|
Ширина импульса
|
50-1000 нс, шаг: 10 нс |
|
Усиление
|
0-80 дБ, шаг: 0.1/0.5/2/6/12 дБ |
|
Полоса пропускания
|
0.7-20 Мгц (-3 дБ) |
|
Частота оцифровки
|
100 Мгц/12бит |
|
Тип скана
|
A/ B/ C |
|
Мастер настройки
|
Мастер настройки скана |
|
Экран
|
12.1” высокой яркости TFT LCD, 1024×768 пикселей |
|
Размеры (Ш×В×Т)
|
365×270×115 мм |
|
Вес
|
6 кг в комплекте с 2 батареями |
|
Аккумулятор
|
Литиевая батарея, 2 шт |
|
Емкость аккумулятора
|
7.5 Ач/шт, время работы не менее 3.5 часов |
|
Внешний источник питания адаптера
|
AC 100-240 В 50Гц/60Гц |
|
Вывод адаптера
|
15 В DC |
|
Мощность
|
52 Ватт |
|
Хранение данных
|
Карта SD 16G, SSD 64G |
|
Язык
|
Русский/ Английский |
|
Входы/Выходы
|
|
|
USB разъем
|
2 шт (USB 3.0) |
|
Ethernet разъем
|
1 шт |
|
Видео выход
|
порты VGA/ HDMI |
|
Разъем энкодера
|
1 шт (14-пин) (поддержка записи координат по трем осям) |
|
Параметры окружающей среды
|
|
|
Рабочая температура
|
-10℃-45℃ |
|
Температура хранения
|
-20℃-60℃ |
|
Класс защиты IP
|
IP65 |
|
Сертификация ISO/EN
|
ISO 18563-1:2015 & EN12668-1:2010 |
|
Система
|
|
|
Классический ультразвук
|
Фазированная решетка |
|
Система
|
|
|
Кол-во каналов
|
|
|
4
|
64 |
|
Тип разъема
|
|
|
LEMO 00, 8 шт
|
Tyco, 1 шт |
|
Кол-во разъемов
|
|
|
8
|
128 |
|
PR (Pitch & Catch) режим
|
|
|
——
|
Доступен |
|
Импульс
|
|
|
Отрицательный прямоугольный
|
Биполярный прямоугольный |
|
ЧСИ
|
|
|
Регулируемая 10-2000Гц Шаг: 20Гц
|
100Гц-10КГц Шаг: 100/200/500/1000Гц |
|
Напряжение
|
|
|
50В~400В, мин. шаг 1В
|
10-100В, шаг 10В/20В |
|
Энергия импульса
|
|
|
——
|
4 уровня |
|
Длительность импульса
|
|
|
30-1000нс, шаг:10нс
|
50-1000нс, шаг: 10нс |
|
Нагрузка
|
|
|
25/75/200/1000Ом , 4 уровня
|
—— |
|
Задержка импульса
|
|
|
——
|
0-20 мкс, разрешение 5нс |
|
Фокусировка
|
|
|
——
|
Фокусировка по одной точке |
|
Приемник
|
|
|
Усиление
|
|
|
0-110 дБ, шаг:0.5/2/6/12 дБ
|
0-80 дБ, шаг:0.1/0.5/2/6/12 дБ |
|
Полоса пропускания
|
|
|
0.5-20 МГц (-3 дБ)
|
0.7-20 МГц (-3 дБ) |
|
Частота оцифровки
|
|
|
170 Мгц/12 бит
|
100 Мгц/12 бит |
|
Выборка
|
|
|
1024, 16 бит/точка
|
Регулируемая 256/512/1024, 16 бит/точка |
|
Сглаживание
|
|
|
Положит./ Отриц./ Полн./ RF
|
Положит./ Отриц./ Полн./ Фильтр/ RF |
|
Задержка приемника
|
|
|
——
|
0-20 мкс, разрешение 2.5 нс |
|
Фокусировка приемника
|
|
|
——
|
Макс. диапазон: 1008 фокусировок на линию |
|
Фильтр
|
|
|
10 уровней:
|
14 уровней |
|
1-4/0.5-10/2-20/
|
Полосовой: 0.7-4/2.5-7/4-8.5/7-10/9-15/0.7-20 МГц |
|
1/2.5/4/5/10/13/15 Мгц
|
Высокий: |
|
|
HPF2.5/HPF4.0/HPF7.0/HPF9.0 |
|
|
Низкий: |
|
|
LPF7.0/LPF8.5/LPF10.0/LPF15.0 |
|
Отсечка
|
|
|
0-80%, шаг: 1%
|
—— |
|
Развертка
|
|
|
Тип развертки
|
|
|
A
|
A/S/L/C/D |
|
Режим запуска
|
|
|
——
|
По времени/Энкодер |
|
Длинна сканирования
|
|
|
——
|
≤4 м/скан (стандартные параметры, шаг 0.5 мм) |
|
Законы фокусировки
|
|
|
——
|
512 |
|
Диапазон углов
|
|
|
——
|
-89°~+89°, шаг 1° |
|
Угловое разрешение
|
|
|
——
|
0.1°-5°, шаг 0.1° |
|
Глубина фокуса
|
|
|
——
|
3-500 мм, шаг: 1 мм |
|
Режим фокуса
|
|
|
——
|
Глубина, по лучу |
|
Основные
|
|
|
Диапазон
|
|
|
0-15000 мм мин. диапазон отображения 5 мм
|
0-1000 мм, мин. шаг 0.01 мм, мин. диапазон отображения 3 мм |
|
Скорость в материале
|
|
|
500-15000 м/с, мин. шаг: 1 м/с
|
500-15000 м/с, мин. шаг:1 м/с |
|
Задержка экрана
|
|
|
-10-1000 мм, мин. шаг: 0.01 мм
|
0-1000 мм, мин. шаг: 0.01 мм |
|
Задержка датчика
|
|
|
0-200 мкс, мин. шаг: 0.01 мкс
|
—— |
|
Стрела датчика
|
|
|
0-100 мм, шаг: 0.01 мм
|
—— |
|
Мастер настройки
|
|
|
ВРЧ, АРД/ DGS, Калибровка угла, Авто калибровка (скорости, нуля), Пластина, Сварное соединения, поковка
|
Мастер настройки скана, скорость/задержка/чувстивтельность/TCG мастер калибровки |
|
Калибровка
|
|
|
Нуля, Скорости, Угла
|
Нуля, Скорости, Задержки, Чувствительности, TCG |
|
Выбор точки контроля
|
|
|
Пик/ Фронт/ J Фрон/ G Фрон/ G Пик
|
Пик/ Фронт/ J Фрон/ G Фрон/ G Пик |
|
Измерения
|
|
|
Три строба: измерение амплитуды эхо, разность амплитуд в дБ, путь луча, Ra/Da
|
Три строба для каждого А скана, макс. 18 стробов: измерение амплитуды эхо, путь луча, Ra/Da |
|
Курсор: два курсора для измерения горизонтального и вертикального положения на В скане и расстояния между курсорами (доступен при активации функции В скана)
|
Курсор: два курсора для измерения горизонтального и вертикального положения на B/C/D сканах и расстояние между курсорами на B/C/D сканах. |
|
Вид строба
|
|
|
Нормальный, Трассировка
|
По лучу, Глубина |
|
Начало строба
|
|
|
Полный диапазон
|
Полный диапазон |
|
Ширина строба
|
|
|
Полный диапазон
|
Полный диапазон |
|
Длина строба
|
|
|
10-90%, шаг: 1%
|
10-90%, шаг: 1% |
|
Режим отображения
|
|
|
——
|
A, B, C, D, A+B, B+C, B+D, A+B+C, A+B+D, 3A+B, A+B+C+D, A+B+R, A+B+C+R, A+[B], A+C, полный экран. |
|
Измерения
|
|
|
Функции кривых
|
|
|
АРД/DGS ВРЧ: Макс. 6 линий и 16 точек на каждую линию
|
TCG & ВРЧ: Макс. 6 линий и 16 точек на каждую линию |
|
Вспомогательные функции
|
|
|
Полноэкранный режим, переключение координат (по лучу/ глубине/ горизонтали), авто усиление (один/ постоянно), цвет отображения шага, сравнение сигналов, изменение строба, заполнение сигнала, peak envelope, авто заморозка, снимок экрана, запись видео с экрана, измерение трещины, API 5UE, AWS, анализ спектра ПЭП, коррекция криволинейной поверхности, ВРЧ, B-Скан, моделирование сварного шва, BEA
|
Авто усиление: Один/ Постоянно Авто поиск: поиск линии с максимальной амплитудой в пределах строба на скане В (доступно в режиме приемника) Функция групп: макс. 6 групп Моделирование сварного соединения, C скан по глубине, Проверка элементов датчика |
|
Сигнализация
|
|
|
Световая и звуковая: положительная/отрицательная
|
Световая и звуковая: положительная/отрицательная |
|
Отображение измеряемых значений
|
|
|
——
|
8 точек определенных пользователем. |
|
Анализ данных
|
|
|
——
|
Переключение режима изображения, динамическая реконструкция строба изображения и генерация отчетов |
|
Точность регистрации данных
|
|
|
Линейность по времени
|
≤0.5% |
|
Линейность по вертикали
|
≤3% |
|
Линейность по амплитуде
|
≤±2% |
|
Точность аттенюатора
|
20 Дб ± 1 Дб |
|
Динамический диапазон
|
≥32 Дб |
|
Программное обеспечение
|
|
|
Дополнительные функции SyncScan 3
|
|
|
——
|
PA Плоские сварные соединения PA Угловые сварные соединения PA Контроль коррозии PA Контроль малого трубопровода Одновременное отображение ФР и ТОФД PA Магистральный трубопровод PA Контроль отводов |
|
Программное обеспечение для анализа на ПК SuporUp
|
|
|
Анализ данных (Стандарт)
|
Контроль коррозии (Опция) |
|
ТОФД
|
|
|
Кол-во каналов
|
4 |
|
Тип разъема
|
LEMO 00, 8 шт |
|
Кол-во разъемов
|
8 |
|
Импульс
|
Отрицательный прямоугольный |
|
ЧСИ
|
Регулируемая 10-2000Гц Шаг: 20Гц |
|
Напряжение
|
50В~400В, мин. шаг 1В |
|
Длительность импульса
|
30-1000нс, шаг: 10с |
|
Нагрузка
|
25/75/200/1000 Ом, 4 уровня |
|
Усиление
|
0-110 дБ, шаг: 0.5/2/6/12 дБ |
|
Полоса пропускания
|
0.5-20 МГц (-3 дБ) |
|
Частота оцифровки
|
170 Мгц/12 бит |
|
Выборка
|
1024, 16 бит/точка |
|
Сглаживание
|
RF |
|
Фильтр
|
16 уровней: 0.5-5/0.5-10/3.5-10/0.5-15/5-15/ 0.5-20/1-4/0.5-10/2-20/1/2.5/4/5/10/ 13/15 МГц |
|
Тип развертки
|
A/ TOFD |
|
Режим запуска
|
По времени/Энкодер |
|
Длинна сканирования
|
≤50 м/скан, 0.5 мм/шаг |
|
Усреднение
|
4 уровня, 1/2/4/8 |
|
Диапазон
|
0-15000 мм, мин. шаг 0.1 мм мин. диапазон отображения 5 мм |
|
Скорость в материале
|
500-15000 м/с, мин. шаг:1 м/с |
|
Задержка экрана
|
-10-1000 мм, мин. шаг 0.01 мм |
|
Задержка датчика
|
0-200 мкс, мин. шаг 0.01 мкс |
|
Стрела датчика
|
0-100 мм, шаг 0.01 мм |
|
Мастер настройки
|
Мастер настройки скана, Калибровка ЧСИ, Калибровка нуля датчика, Параметры ультразвука, Временное окно |
|
Калибровка
|
ЧСИ, Задержки в призме, ЧСИ/Глубины, Временное окно, Нуля датчика |
|
Измерения
|
Измерение высоты и длины дефекта. |
|
Анализ данных
|
Выравнивание, фильтрование, контраст, изменение усиления, увеличение |
|
Дополнительные функции SyncScan 3
|
SAFT 1-канал TOFD 2-канала TOFD 3-канала TOFD 4-канала TOFD |
|
Программное обеспечение для анализа на ПК SuporUp
|
Два способа активации: •Лицензия •USB-ключ |
