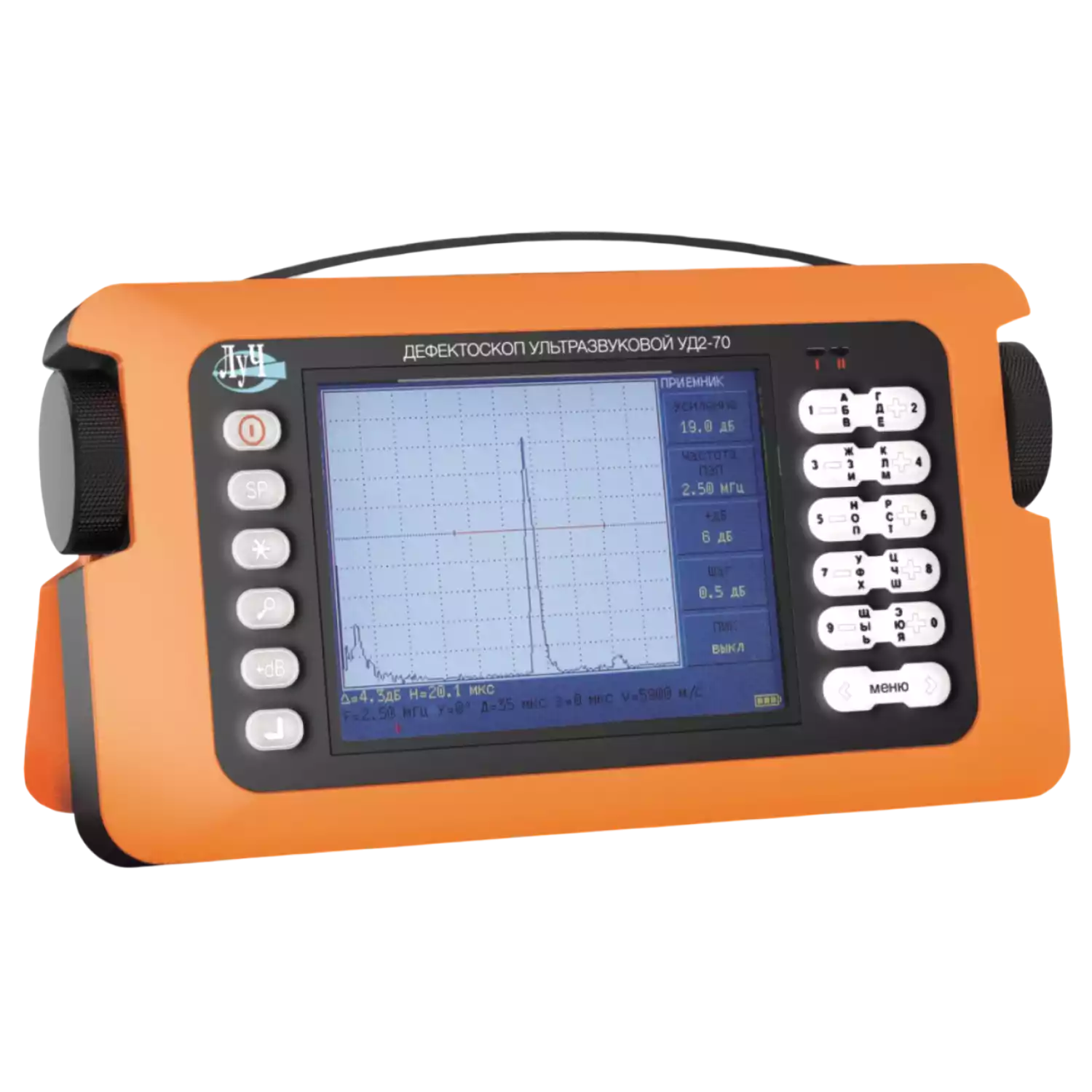

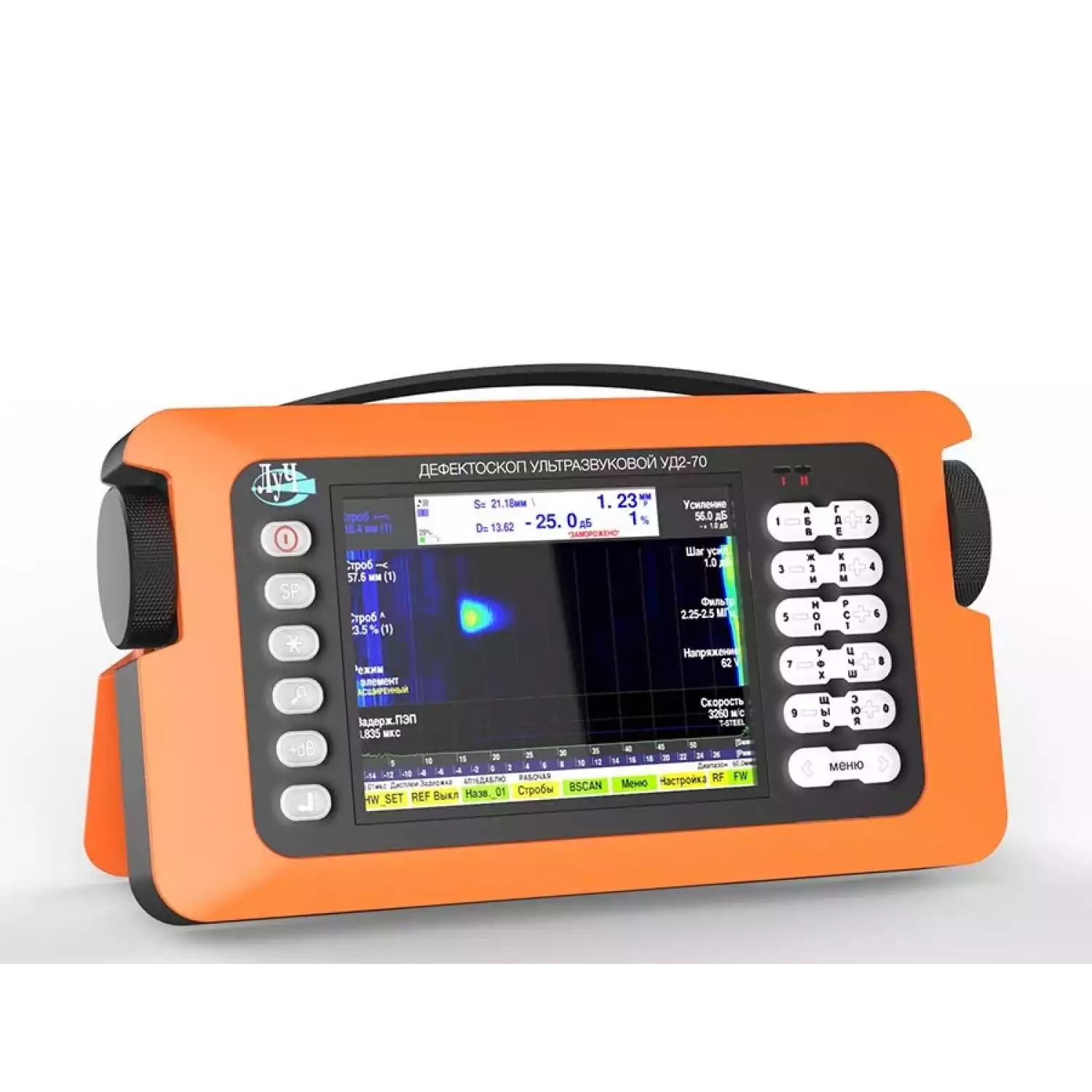

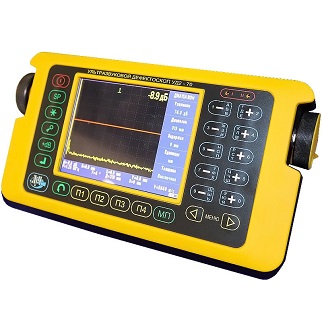

Ультразвуковой дефектоскоп УД2-70

Артикул: 308
В избранное Из избранного

Внесен в реестр СИ

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки дефектоскопа. Внесен в Госреестр средств измерений и имеет множество других сертификатов.
Подробнее
Модификации:
В наличии
436 800 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности

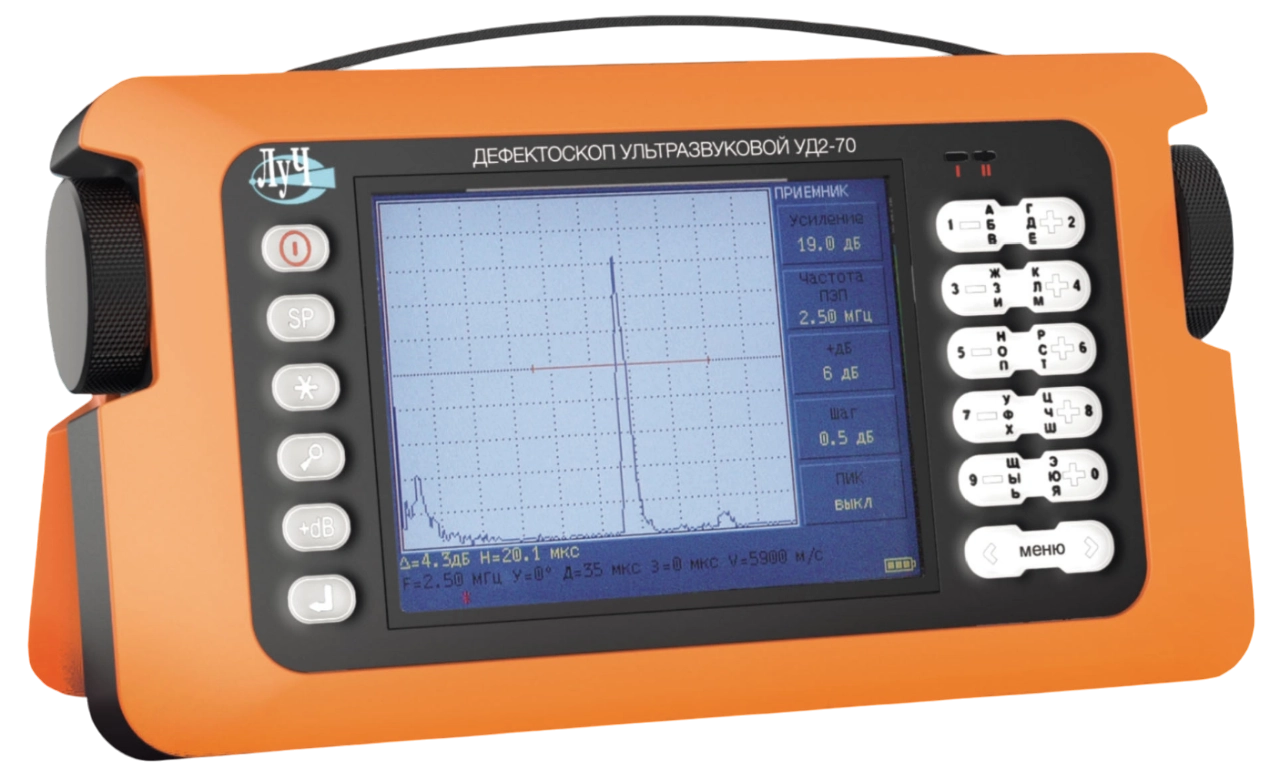

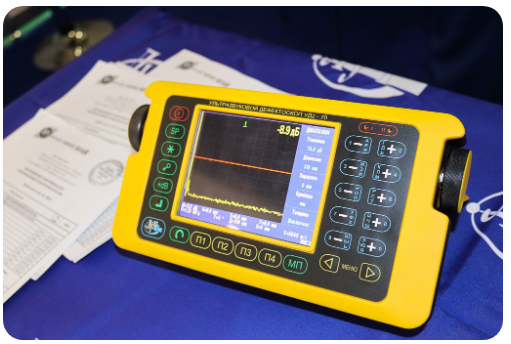

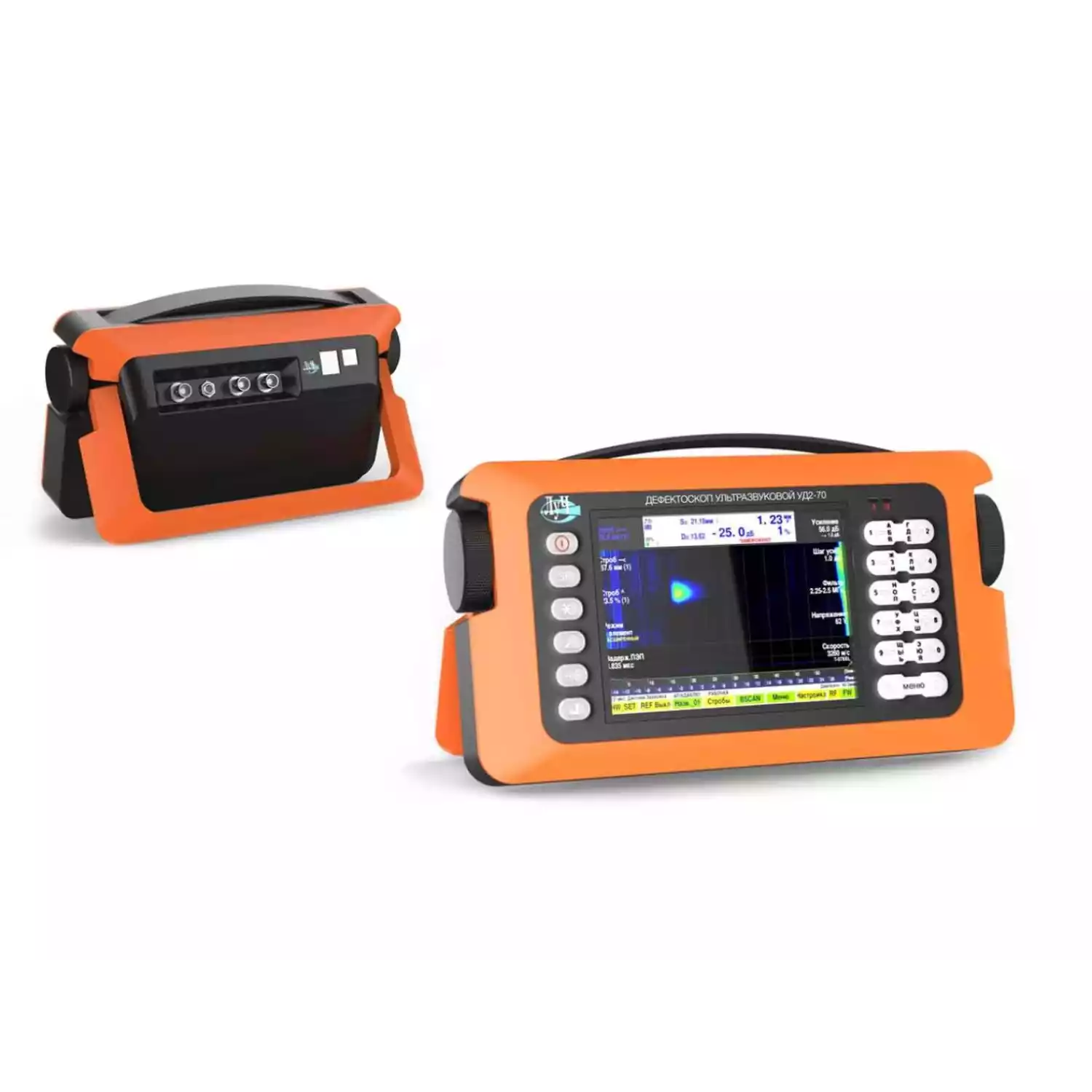

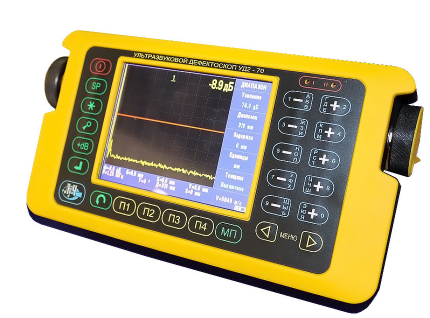

Ультразвуковой дефектоскоп УД2-70

Тип оборудования: Дефектоскоп ультразвуковой

Производитель дефектоскопов: Россия

Серия: дефектоскоп УД2

Модель: УД2-70

Описание: ультразвуковой прибор для поиска дефектоктов в металле, пластмассе и других однородных материалов

Сертификаты, свидетельства и разрешения

  • Свидетельство об утверждении типа средства измерения
  • Свидетельство о регистрации РЖД
  • Разрешение на применение
  • Регистрационное удостоверение МТРФ
  • Сертификат Республики Казахстан

Гарантия на ультразвуковой дефектоскоп УД2-70: 12 месяцев.

Назначение

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.

Отличительные особенности

  • малые габариты;
  • построение АРД диаграмм;
  • два независимых строба АСД;
  • автоматическая регулировка усиления;
  • иммерсионный режим работы;
  • возможность синхронизации с внешними устройствами;
  • возможность обновления программного обеспечения Потребителем;
  • B-Скан;
  • большой цветной дисплей с высокой контрастностью и разрешающей способностью;
  • встроенные часы и календарь;
  • прочный алюминиевый корпус для тяжелых условий эксплуатации;
  • возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
  • встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
  • специальная комплектация для ОАО "РЖД" и метрополитена.

Технические характеристики

Рабочие частоты 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали от 2 до 5000 мм
Диапазон рабочих частот приёмного такта от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
Частота повторения зондирующих импульсов 30; 60; 120; 250; 500; 1000 Гц
Диапазон регулировки усиления от 0 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка Линейная, компенсированная, от 0 до 100% высоты экрана

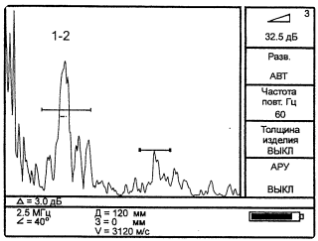

Развёртка тип А, В
Диапазон задержки развёртки от -30 до 5000 мм
Погрешность измерения глубины залегания дефектов ±(0,5 + 0,02Н) мм
Дискретность измерения расстояний 0,1 мм
Погрешность измерения отношений амплитуд сигналов ±(0,2 + 0,03 N) дБ

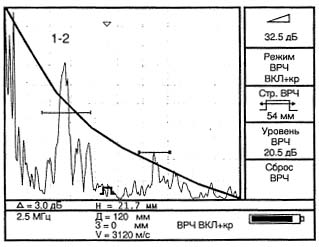

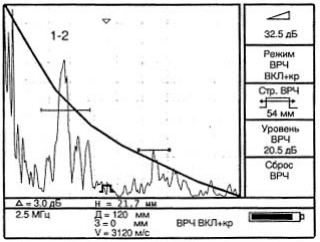

Диапазон регулировки ВРЧ от 0 до 80 дБ
Память
- настроек
- изображения развёртки типа А
- значений глубиномера

400
400
4000
Интерфейс связи с компьютером USB
Размер рабочей части экрана 111,4 х 83,5 мм
Диапазон рабочих температур -10...+50 °С
Электрическое питание:
   - аккумуляторное
   - сеть переменного тока

12 В;
220 В 50 Гц
Время непрерывной работы не менее 14 ч
Степень защиты корпуса IP 64
Габаритные размеры (без ручки для переноса) не более 245х77х145 мм
Масса электронного блока не более 2,2 кг

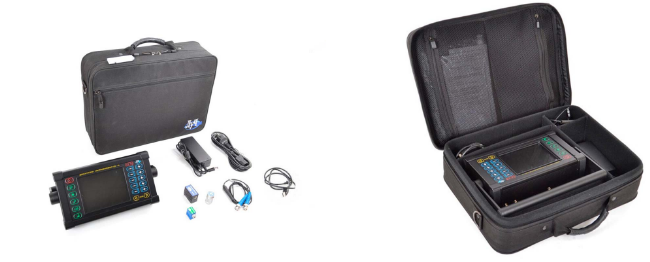

Комплекты поставки

общего назначения:

электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП
3 шт.*
кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
кабель соединительный (компьютер/электронный блок)
1 шт.
аккумуляторный блок (встроенный)
1 шт.
резервный аккумуляторный блок АБП-70
1 шт.***
зарядное устройство АЗУ-3Л
1 шт.
программное обеспечение UD2-70
1 к-кт.
чехол для электронного блока
1 шт.***
сумка для переноски
1 шт.
головные телефоны
1 шт.***
Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.
* По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП
*** Поставляется за дополнительную плату по заказу Потребителя

Комплект поставки вагонный

электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе:
6+1* шт.
   - П111-2,5-К12-003
1 шт.
   - П111-5-К6-003
1 шт.
   - П121-0,4-90-003 (для контроля поверхности катания колес)
1 шт.
   - П121-2,5-40-М-003
1 шт.
   - П121-2,5-50-М-003
1 шт.
   - П131-2,5-0°/18°-ВО-03 комбинированный (для контроля осей колесных пар)
1 шт.
   - П111-5-6-ШС-003
1 шт. *
кабель соединительный (УЗ ПЭП/электронный блок)
2 шт. **
кабель соединительный (компьютер/электронный блок)
1 шт.
переходник
1 шт.
устройство сканирования колес УСКм
1 шт.
стандартный образец СО-3Р или СО-2 1 шт. *
аккумуляторный блок (встроенный)
1 шт.
аккумуляторный блок АБП-70
1 шт. *
зарядное устройство АЗУ-3Л
1 шт.
программное обеспечение UD2-70
1 к-кт.
чехол для электронного блока
1шт. *
сумка для переноски
1 шт.
головные телефоны
1 шт. *
Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.

* - Поставляется за дополнительную плату по заказу Потребителя
** - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП



Комплект поставки локомотивный

электронный блок ультразвукового дефектоскопа УД2-70 1 шт.
УЗ ПЭП, в том числе: 6+4* шт.
   - П111-2,5-К12-003 1 шт.
   - П111-5-К6-003 1 шт.
   - П121-0,4-90-003 (для контроля поверхности катания бандажей) 1 шт.
   - П121-2,5-40-М-003 1 шт.
   - П121-2,5-50-М-003 1 шт.
   - П131-2,5-0°/18°-ВО-04 комбинированный (для контроля осей колесных пар) 1 шт.
   - П122-2,5-90-004 (для контроля зубьев шестерни) 1 шт. *
   - П122-2,5-90-003 (для контроля зубьев зубчатого колеса) 1 шт. *
П111-1,25-К20-003 (для контроля удлиненных ступиц) 1 шт. *
П131-2,5-0°/18°-ВО-03 (комбинированный для контроля электропоездов) 1 шт. *
кабель соединительный (УЗ ПЭП/электронный блок) 2 шт. **
кабель соединительный (компьютер/электронный блок) 1 шт.
переходник 1 шт.
устройство сканирования бандажей и ободъев колес УСБК-1 1 шт.
стандартный образец СО-3Р или СО-2 1 шт. *
аккумуляторный блок (встроенный) 1 шт.
аккумуляторный блок АБП-70 1 шт. *
зарядное устройство АЗУ-3Л 1 шт.
программное обеспечение UD2-70 1 к-кт.
чехол для электронного блока 1шт. *
сумка для переноски 1шт.
головные телефоны 1шт. *
Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.
* -Поставляется за дополнительную плату по заказу Потребителя
** - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП

 *Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.

Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.

Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.

Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.

Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.

Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.

Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

Вместе с продукцией вы получаете:

  • оригинал выставленного счёта;
  • товарную накладную;
  • счёт-фактуру.

Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.

В связи с большими колебаниями курсов валют цены на сайте могут быть не актуальными.
Уточнить цены можно по телефону +7 (495) 120-07-46 или по эл. почте info@a3-eng.com.
у Вас остались вопросы?
Получите бесплатную консультацию у наших менеджеров!
Нажимая кнопку отправить вы даете согласие на обработку персональных данных
Нужна помощь?
C этим товаром смотрят
Ультразвуковой дефектоскоп УД2-70

Цена: 436800 руб.

Артикул: 308

Производитель: Ультразвуковой дефектоскоп УД2-70 НПК Луч



Описание:

Тип оборудования: Дефектоскоп ультразвуковой

Производитель дефектоскопов: Россия

Серия: дефектоскоп УД2

Модель: УД2-70

Описание: ультразвуковой прибор для поиска дефектоктов в металле, пластмассе и других однородных материалов

Сертификаты, свидетельства и разрешения

  • Свидетельство об утверждении типа средства измерения
  • Свидетельство о регистрации РЖД
  • Разрешение на применение
  • Регистрационное удостоверение МТРФ
  • Сертификат Республики Казахстан

Гарантия на ультразвуковой дефектоскоп УД2-70: 12 месяцев.

Назначение

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.

Отличительные особенности

  • малые габариты;
  • построение АРД диаграмм;
  • два независимых строба АСД;
  • автоматическая регулировка усиления;
  • иммерсионный режим работы;
  • возможность синхронизации с внешними устройствами;
  • возможность обновления программного обеспечения Потребителем;
  • B-Скан;
  • большой цветной дисплей с высокой контрастностью и разрешающей способностью;
  • встроенные часы и календарь;
  • прочный алюминиевый корпус для тяжелых условий эксплуатации;
  • возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
  • встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
  • специальная комплектация для ОАО "РЖД" и метрополитена.

Технические характеристики

Рабочие частоты 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали от 2 до 5000 мм
Диапазон рабочих частот приёмного такта от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
Частота повторения зондирующих импульсов 30; 60; 120; 250; 500; 1000 Гц
Диапазон регулировки усиления от 0 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка Линейная, компенсированная, от 0 до 100% высоты экрана
Развёртка тип А, В
Диапазон задержки развёртки от -30 до 5000 мм
Погрешность измерения глубины залегания дефектов ±(0,5 + 0,02Н) мм
Дискретность измерения расстояний 0,1 мм
Погрешность измерения отношений амплитуд сигналов ±(0,2 + 0,03 N) дБ
Диапазон регулировки ВРЧ от 0 до 80 дБ
Память
- настроек
- изображения развёртки типа А
- значений глубиномера

400
400
4000
Интерфейс связи с компьютером USB
Размер рабочей части экрана 111,4 х 83,5 мм
Диапазон рабочих температур -10...+50 °С
Электрическое питание:
   - аккумуляторное
   - сеть переменного тока

12 В;
220 В 50 Гц
Время непрерывной работы не менее 14 ч
Степень защиты корпуса IP 64
Габаритные размеры (без ручки для переноса) не более 245х77х145 мм
Масса электронного блока не более 2,2 кг



Комплекты поставки

общего назначения:

электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП
3 шт.*
кабель соединительный (УЗ ПЭП/электронный блок)
1 шт.**
кабель соединительный (компьютер/электронный блок)
1 шт.
аккумуляторный блок (встроенный)
1 шт.
резервный аккумуляторный блок АБП-70
1 шт.***
зарядное устройство АЗУ-3Л
1 шт.
программное обеспечение UD2-70
1 к-кт.
чехол для электронного блока
1 шт.***
сумка для переноски
1 шт.
головные телефоны
1 шт.***
Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.
* По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП
*** Поставляется за дополнительную плату по заказу Потребителя

Комплект поставки вагонный

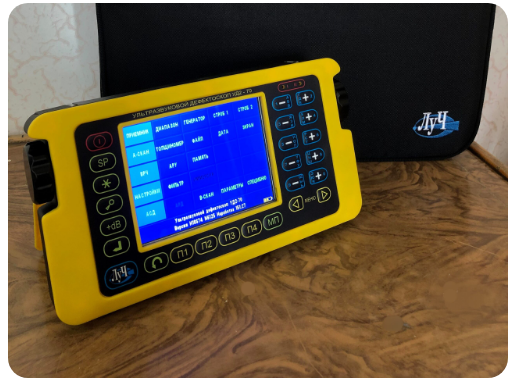

электронный блок ультразвукового дефектоскопа УД2-70
1 шт.
УЗ ПЭП, в том числе:
6+1* шт.
   - П111-2,5-К12-003
1 шт.
   - П111-5-К6-003
1 шт.
   - П121-0,4-90-003 (для контроля поверхности катания колес)
1 шт.
   - П121-2,5-40-М-003
1 шт.
   - П121-2,5-50-М-003
1 шт.
   - П131-2,5-0°/18°-ВО-03 комбинированный (для контроля осей колесных пар)
1 шт.
   - П111-5-6-ШС-003
1 шт. *
кабель соединительный (УЗ ПЭП/электронный блок)
2 шт. **
кабель соединительный (компьютер/электронный блок)
1 шт.
переходник
1 шт.
устройство сканирования колес УСКм
1 шт.
стандартный образец СО-3Р или СО-2 1 шт. *
аккумуляторный блок (встроенный)
1 шт.
аккумуляторный блок АБП-70
1 шт. *
зарядное устройство АЗУ-3Л
1 шт.
программное обеспечение UD2-70
1 к-кт.
чехол для электронного блока
1шт. *
сумка для переноски
1 шт.
головные телефоны
1 шт. *
Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.

* - Поставляется за дополнительную плату по заказу Потребителя
** - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП



Комплект поставки локомотивный

электронный блок ультразвукового дефектоскопа УД2-70 1 шт.
УЗ ПЭП, в том числе: 6+4* шт.
   - П111-2,5-К12-003 1 шт.
   - П111-5-К6-003 1 шт.
   - П121-0,4-90-003 (для контроля поверхности катания бандажей) 1 шт.
   - П121-2,5-40-М-003 1 шт.
   - П121-2,5-50-М-003 1 шт.
   - П131-2,5-0°/18°-ВО-04 комбинированный (для контроля осей колесных пар) 1 шт.
   - П122-2,5-90-004 (для контроля зубьев шестерни) 1 шт. *
   - П122-2,5-90-003 (для контроля зубьев зубчатого колеса) 1 шт. *
П111-1,25-К20-003 (для контроля удлиненных ступиц) 1 шт. *
П131-2,5-0°/18°-ВО-03 (комбинированный для контроля электропоездов) 1 шт. *
кабель соединительный (УЗ ПЭП/электронный блок) 2 шт. **
кабель соединительный (компьютер/электронный блок) 1 шт.
переходник 1 шт.
устройство сканирования бандажей и ободъев колес УСБК-1 1 шт.
стандартный образец СО-3Р или СО-2 1 шт. *
аккумуляторный блок (встроенный) 1 шт.
аккумуляторный блок АБП-70 1 шт. *
зарядное устройство АЗУ-3Л 1 шт.
программное обеспечение UD2-70 1 к-кт.
чехол для электронного блока 1шт. *
сумка для переноски 1шт.
головные телефоны 1шт. *
Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ
1 экз.
Паспорт.
ЛИВЕ.415119.025.0000 ПС
1 экз.
* -Поставляется за дополнительную плату по заказу Потребителя
** - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП

 *Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
