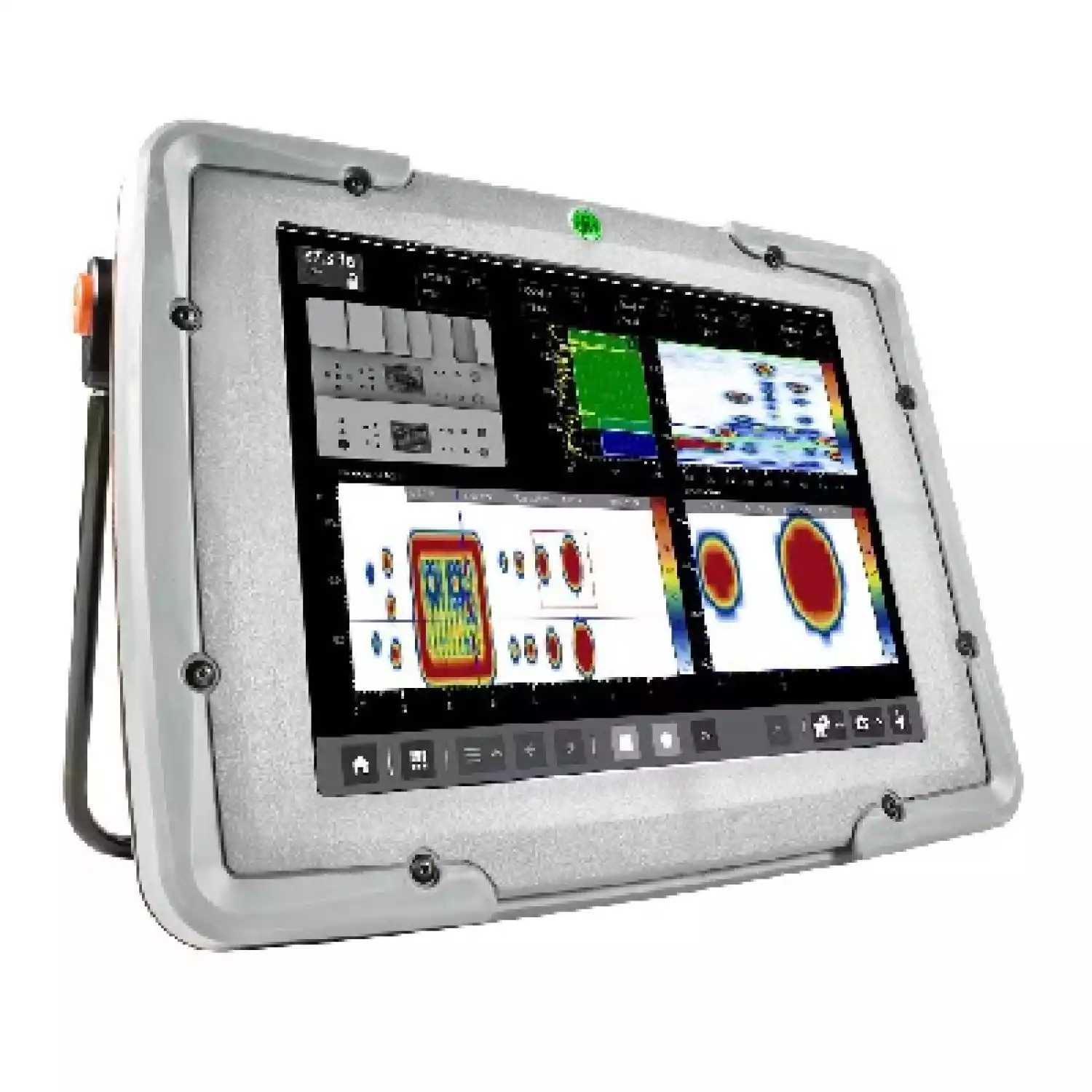

Ультразвуковой дефектоскоп Mentor UT

Представляем новый ультразвуковой дефектоскоп от GE на фазированной решетке Mentor UT 32/32, оснащенную фазированной антенной решеткой и специализированным режимом, предназначенным для выявления язвенной коррозии. Этот дефектоскоп с легкостью синхронизируется с проверенными в работе преобразователями DM серии и совместим с коммерчески доступными механическими средствами диагностики коррозийных поражений.

• Mentor UT - это первопроходец в мире ультразвуковых дефектоскопов, обладающий всеми преимуществами беспроводного соединения через Wi-Fi и функцией онлайн-трансляции результатов. Такой подход значительно экономит время, облегчает обмен данными и дает возможность получать экспертные оценки на расстоянии, особенно важно это в условиях сложной рабочей среды.
• Для профессионалов неразрушающего контроля, стремящихся к повышению квалификации своих сотрудников, Mentor UT становится неоценимым инструментом для обучения операторов быстро и эффективно. В любой момент проверки, на экране отображается инструкция, начиная от выставления параметров преобразователей до интерпретации результатов исследования.

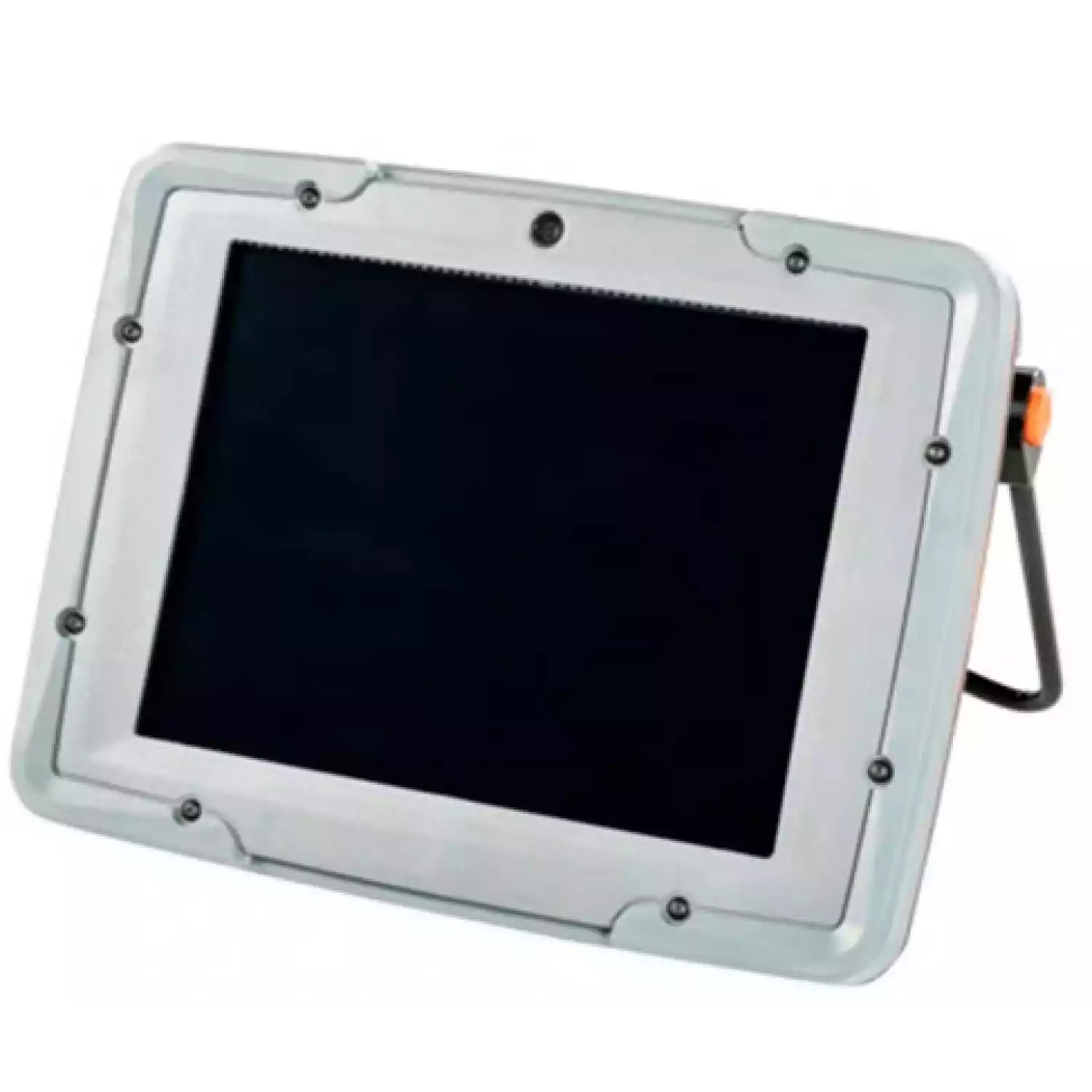

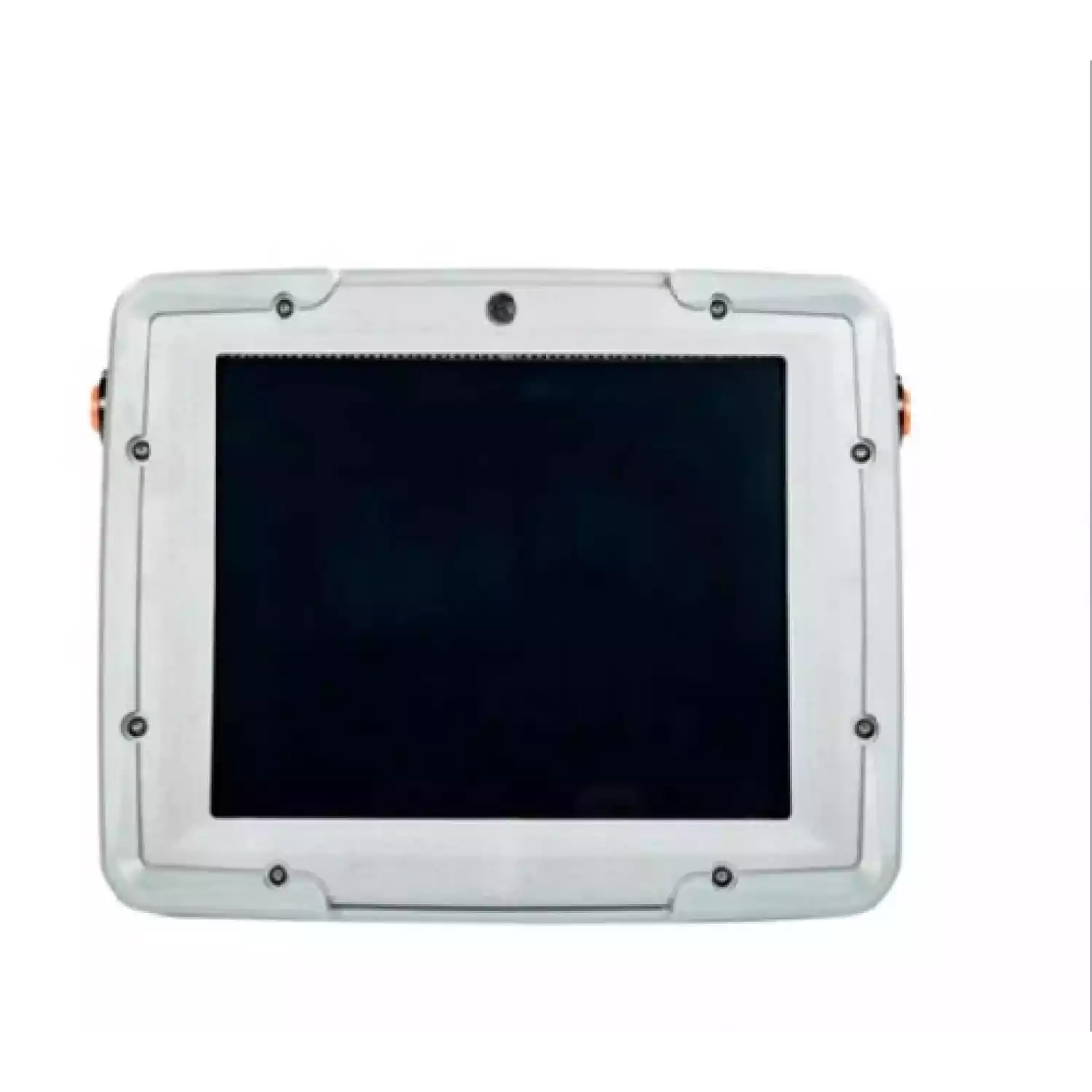

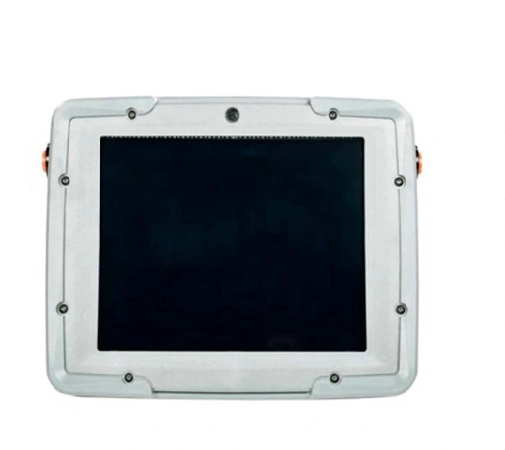

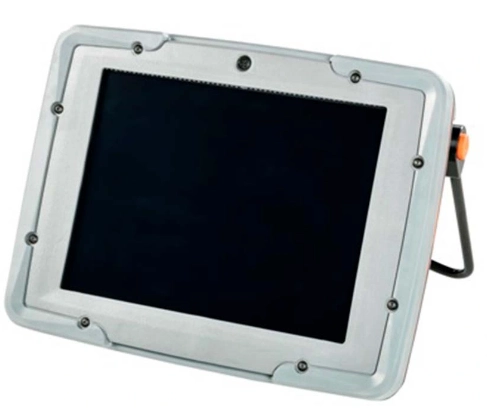

• За счет своего износостойкого экрана, хорошо читаемого даже на ярком свету, управление прибором становится не только простым, но и интуитивно понятным. Все методики контроля, учебные материалы, а также визуальные и текстовые руководства к Mentor UT всегда под рукой, доступны прямо при работе в полевых условиях, обеспечивая высокую эффективность вашего труда.

Принцип действия

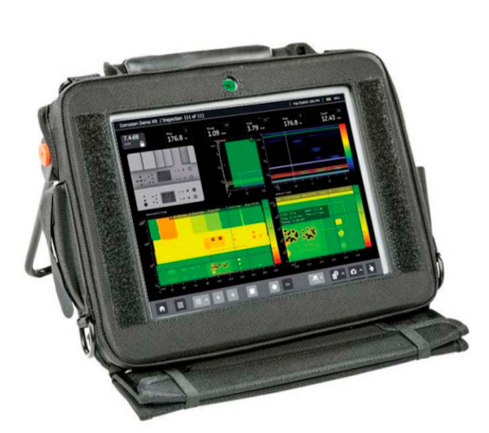

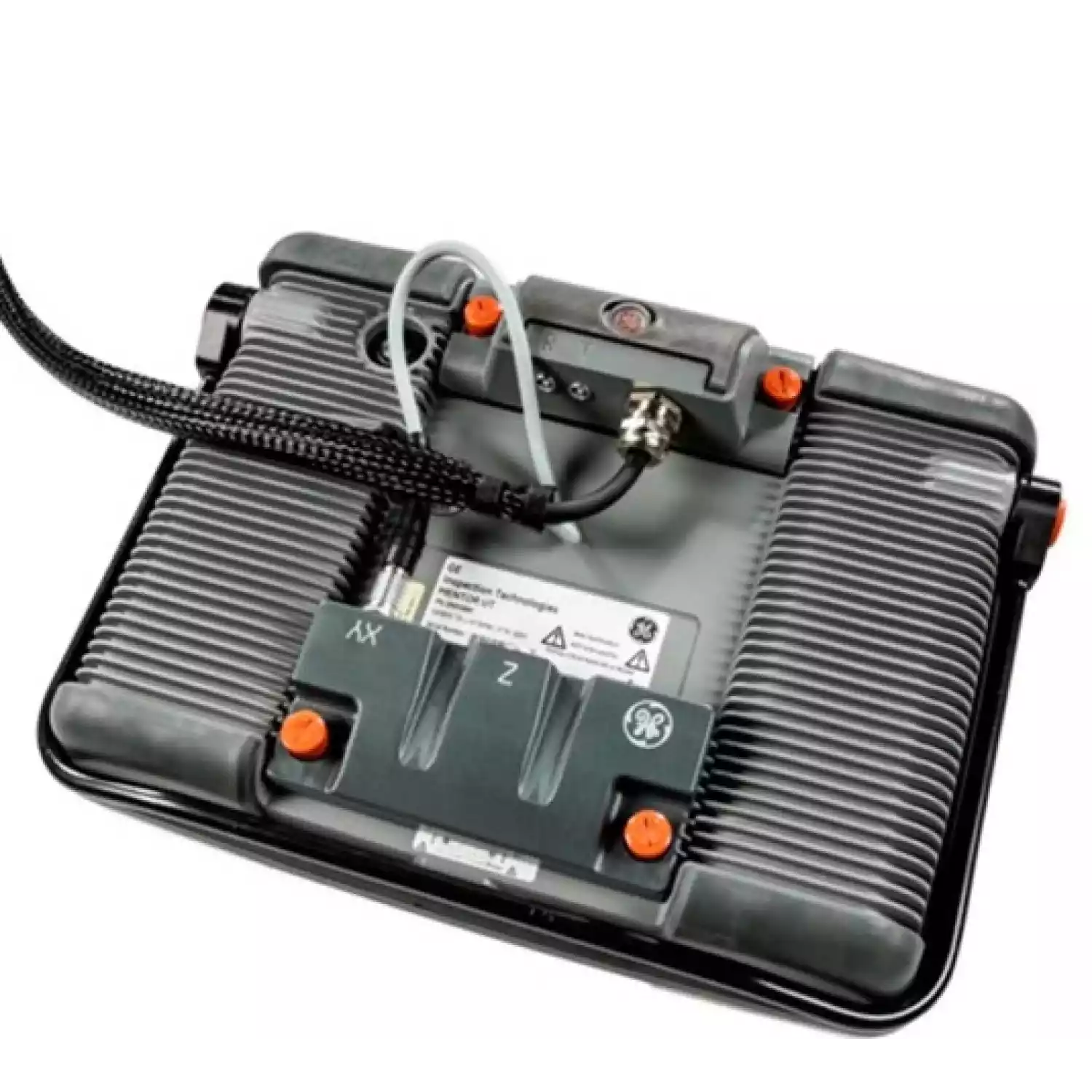

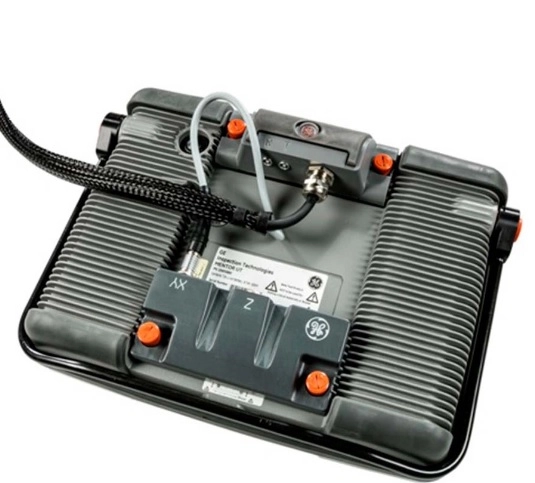

Дефектоскопов основан на эхо-импульсном методе неразрушающего контроля. Пьезоэлектрический преобразователь (ПЭП) формирует ультразвуковую волну в объекте контроля. Ультразвуковая волна, распространяясь в нем, отражается от несплошностей или донной поверхности и принимается ПЭП. Принятый сигнал усиливается, оцифровывается и обрабатывается электронным блоком дефектоскопа. Результаты отображаются на экране дефектоскопа в виде A-скана, B-скана, С-скана или Е-скана. Конструктивно дефектоскоп состоит из электронного блока и ПЭП (одноэлементный преобразователь или преобразователь на фазированной решетке), подключаемых к нему с помощью кабеля. Управление дефектоскопом полностью производится с помощью сенсорного экрана, расположенного на передней панели электронного блока.

Основные преимущества

• Совмещение возможности фазированных решеток (до 32 каналов) с удобством традиционного канала ультразвукового контроля.
• TOFD (дифракционно-временной метод контроля).

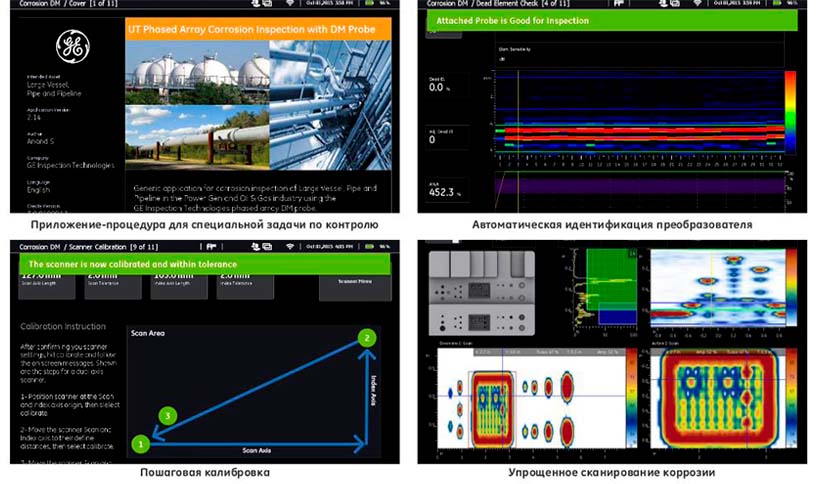

• Возможность создания либо пользовательских процедур — приложений для выполнения контроля, либо использование уже имеющихся графических приложений.
• Уменьшение затрат на обучение специалистов благодаря переводу в графические приложения инструкций и методик контроля коррозии.
• Упрощение процессов создания отчетов при помощи встроенных инструментов анализа и экспорта данных.
• Использование раздельно-совмещенных линейных датчиков серии DM, по производству которых General Electric занимает лидирующую позицию на рынке.

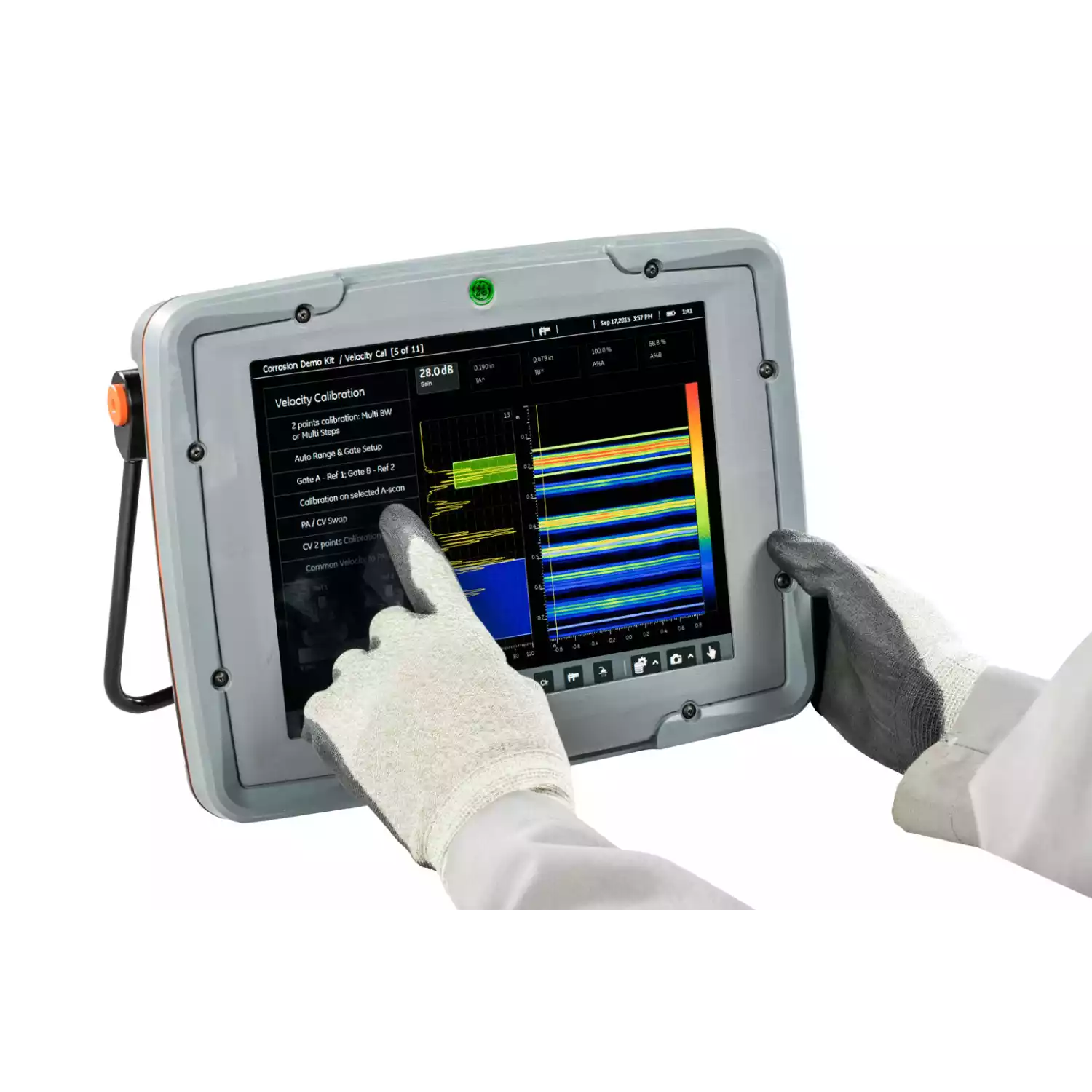

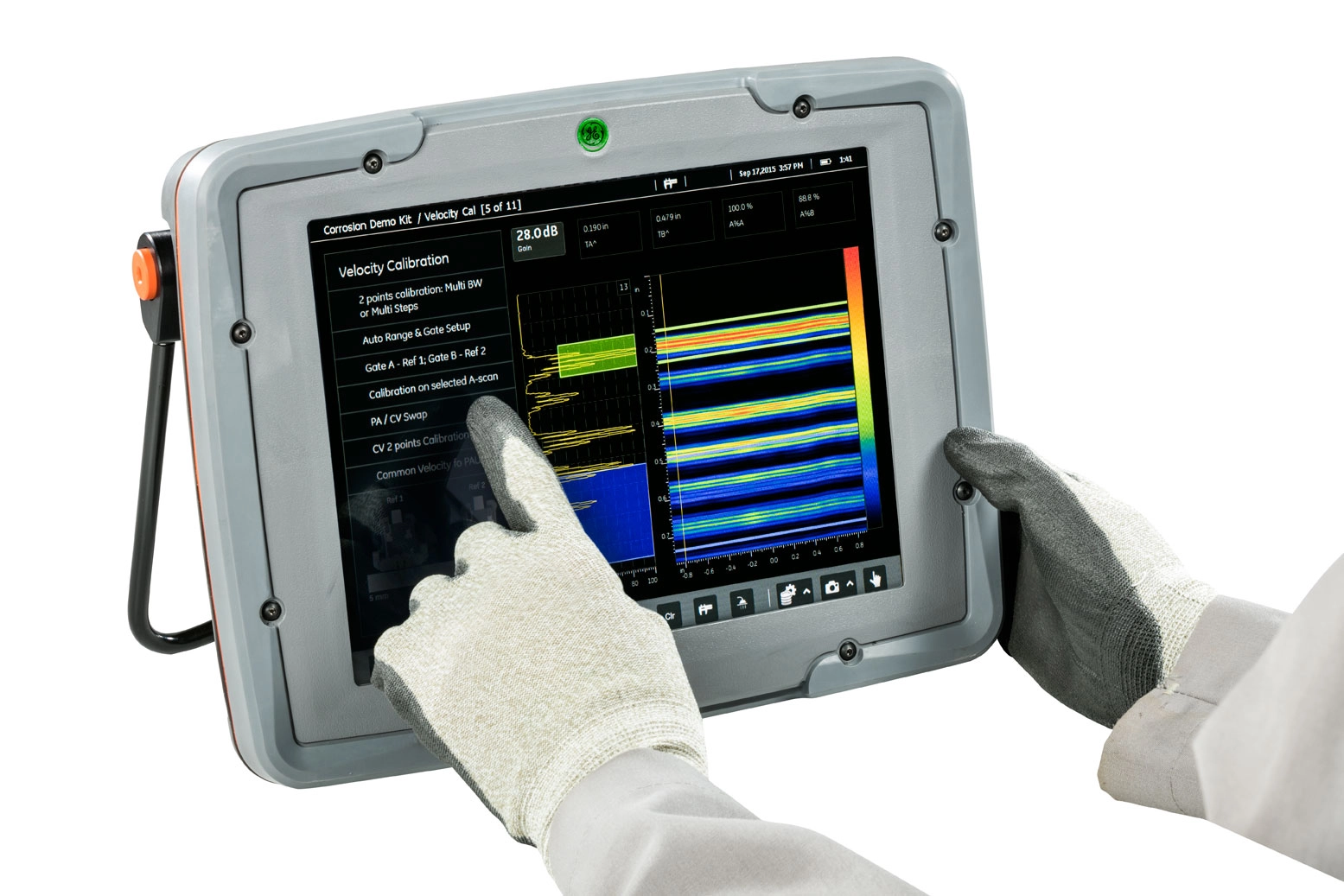

• Наличие инспекционных планов, размещенных в памяти прибора, которые направляют работу оператора и повышают производительность контроля. Дефектоскоп автоматически распознает тип подключаемого преобразователя и загружает настройки, адаптированные под конкретную задачу контроля, что позволяет свести к минимуму человеческий фактор. Настраиваемый пользовательский интерфейс на основе сенсорного экрана, удобного для работы в перчатках.
• Оборудование имеет несколько уровней доступа оператора, что позволяет исключить возможность изменения настроек прибора неквалифицированным персоналом.
• Влияние человеческого фактора в процессе проведения контроля сведено к минимуму

Исходя из этого, прибор для ультразвуковой дефектоскопии Mentor UT адаптирован таким образом, что предусмотрен специальный уровень доступа для работы начинающих операторов. Преимущество данного уровня в том, что настройка аудио-пути и других ключевых показателей дефектоскопа осуществляется квалифицированным специалистом до того, как начнется сам процесс. Кроме того, этот доступ ограничивает возможность для новичков вносить какие-либо корректировки в настройки устройства, тем самым максимально уменьшая вероятность ошибок из-за неправильного использования оборудования.

• Для специалистов с опытом в области неразрушающего контроля, привыкших к работе с разнообразным оборудованием и неоднократно настраивавших технические характеристики устройств, предусмотрена функция продвинутых настроек.
• Данное устройство отличается гибкостью в применении: можно выбрать заранее заданные режимы для рутинной проверки или же воспользоваться широким диапазоном опций для персонализации, включая настройку под определенную толщину материала, тип материала, выбор схемы осмотра и многое другое.
• Захватывающе то, что стандартные настройки идеально справляются с повседневными задачами в условиях производства, где продукция имеет однотипные характеристики. Тут нет необходимости перенастраивать прибор, ведь все нужные схемы уже заложены в его памяти.
• Однако когда дело доходит до исключительных сценариев - например, при наличии неоднородностей в структуре объекта, сложном составе материала или при нестандартной форме - в ход идет индивидуальная настройка.
• Эта аппаратура отлично подойдет как для начинающих операторов, так и для тех, кто сталкивается с вызовами повышенной сложности

Mentor UTпозволяет выполнять передачу потокового видео в режиме реального времени. Совместная удаленная работа позволяет экономить время, упрощает создание отчетов и позволяет полевым специалистам поднять уровень уверенности в результате контроля, воспользовавшись вторым удаленным мнением для особо сложных решений.

Дефектоскоп обладает высокой степенью защищенности, которую обеспечивает класс IP65. Пыль не может попасть в устройство, действует полная защита от контакта. Также существует защита от водяных струй с любого направления.
