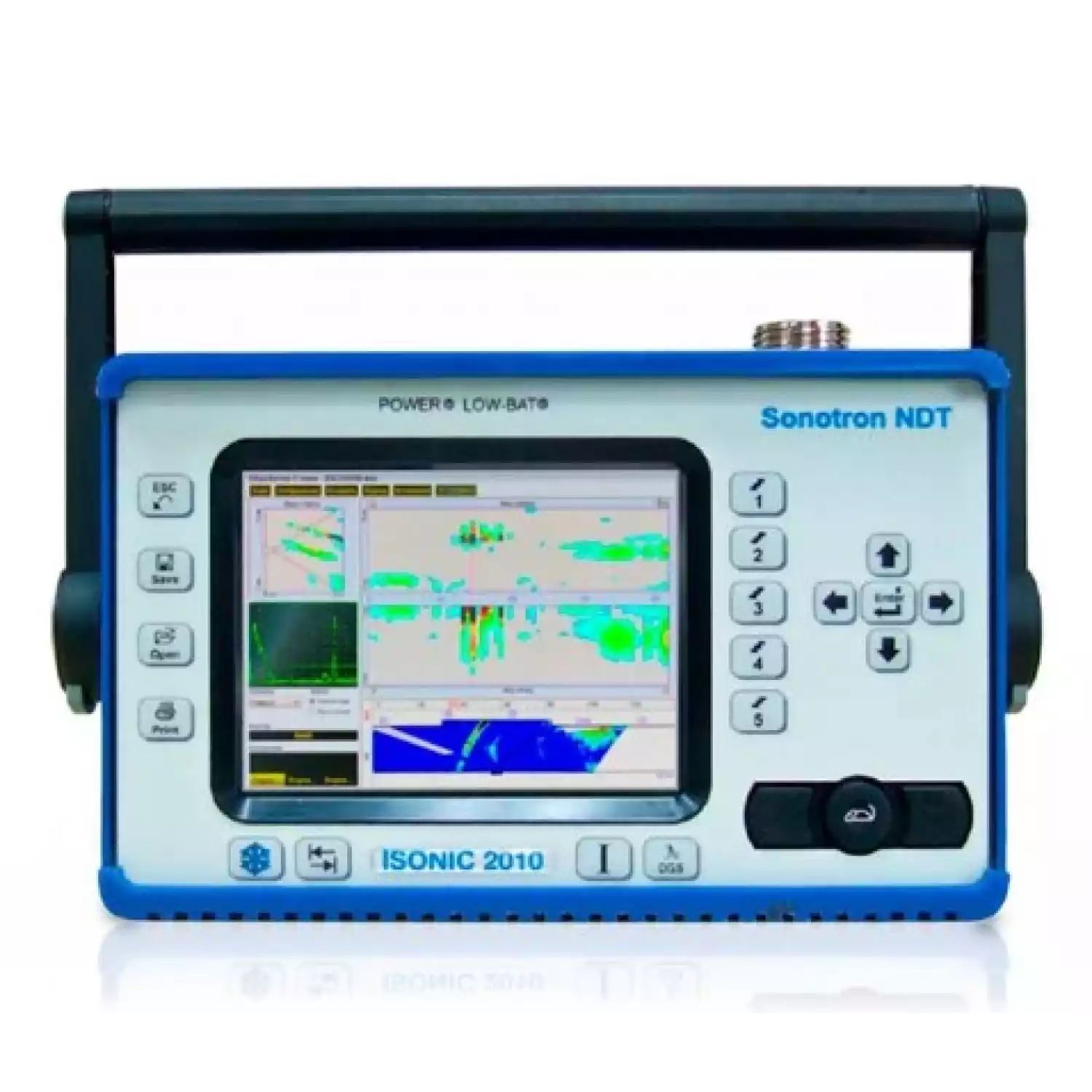

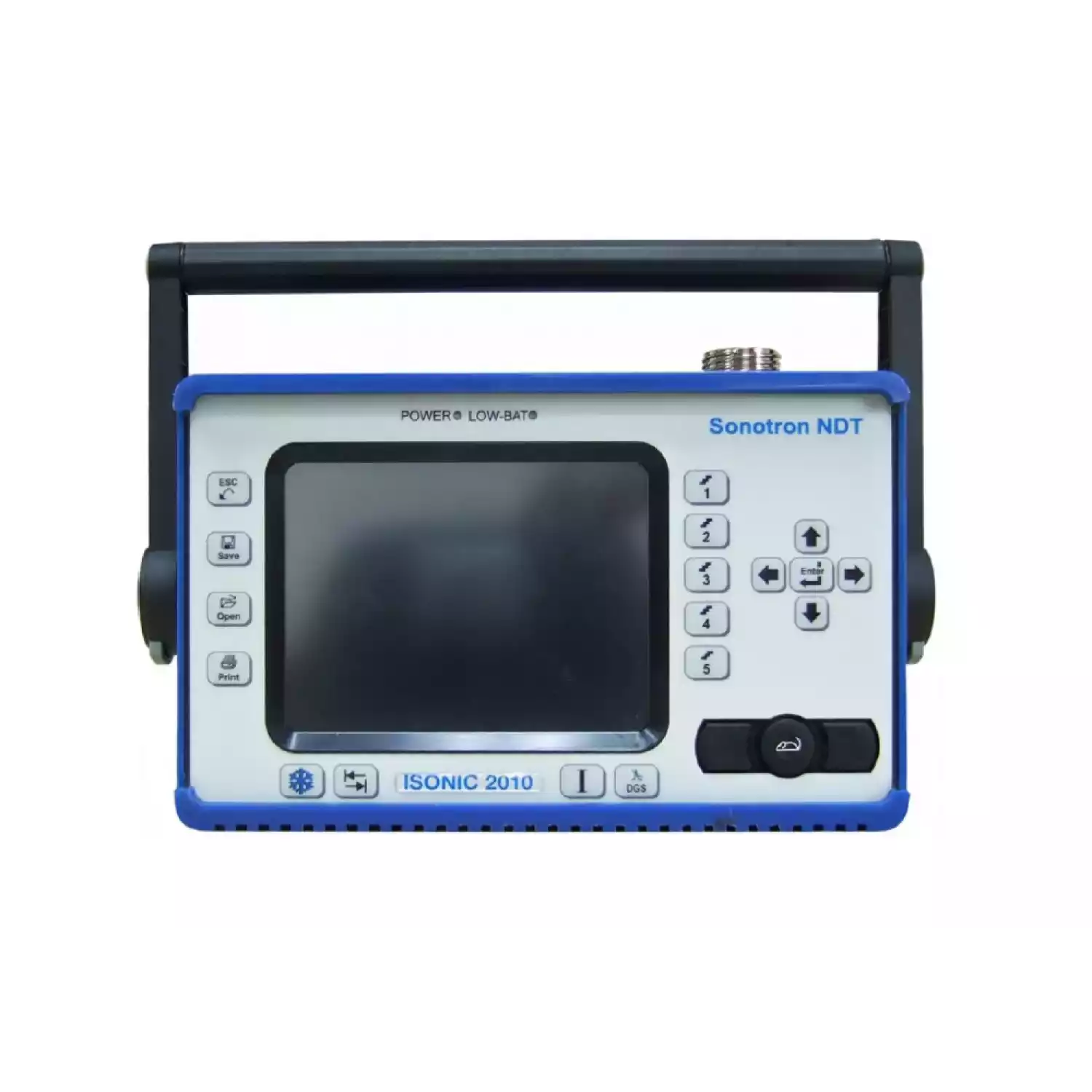

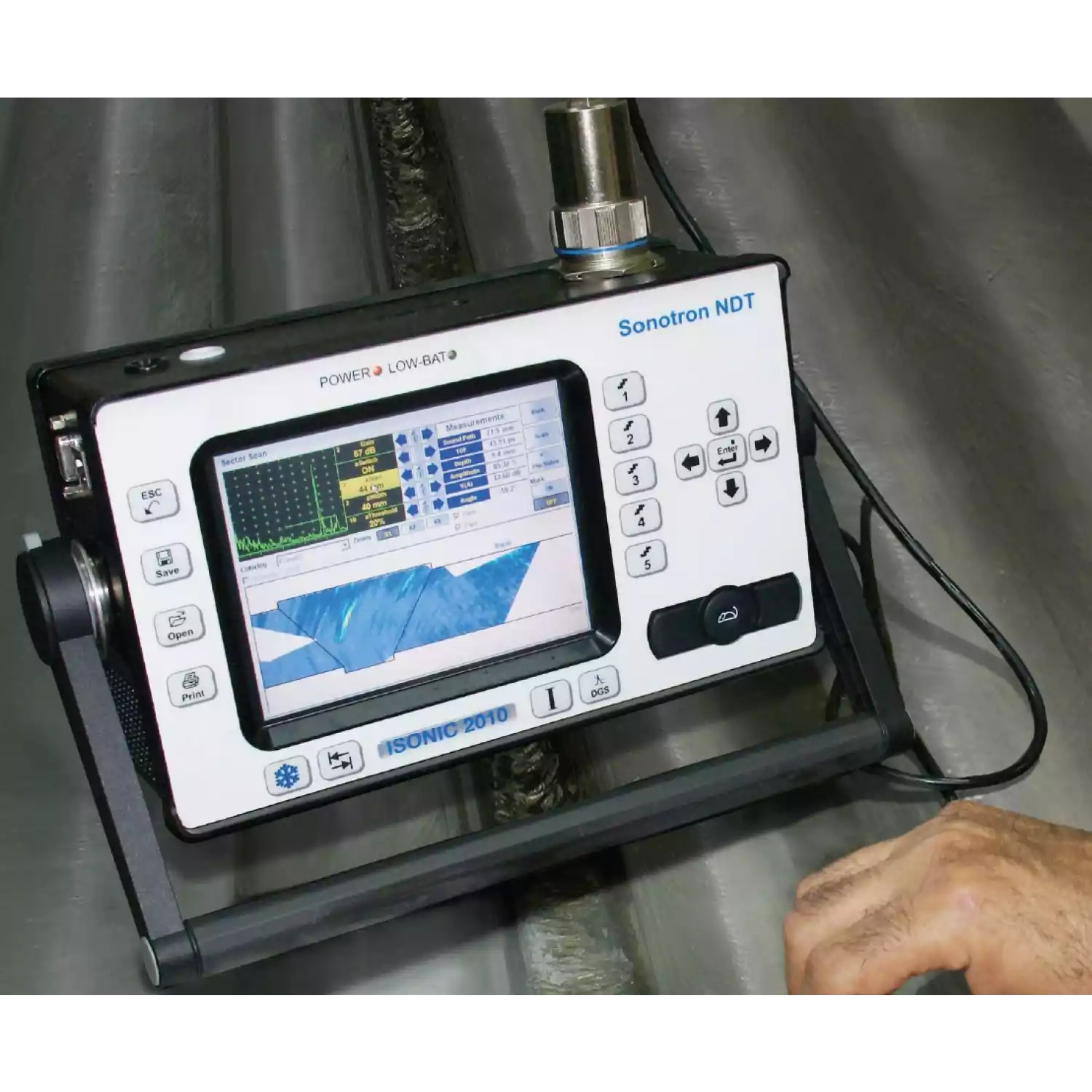

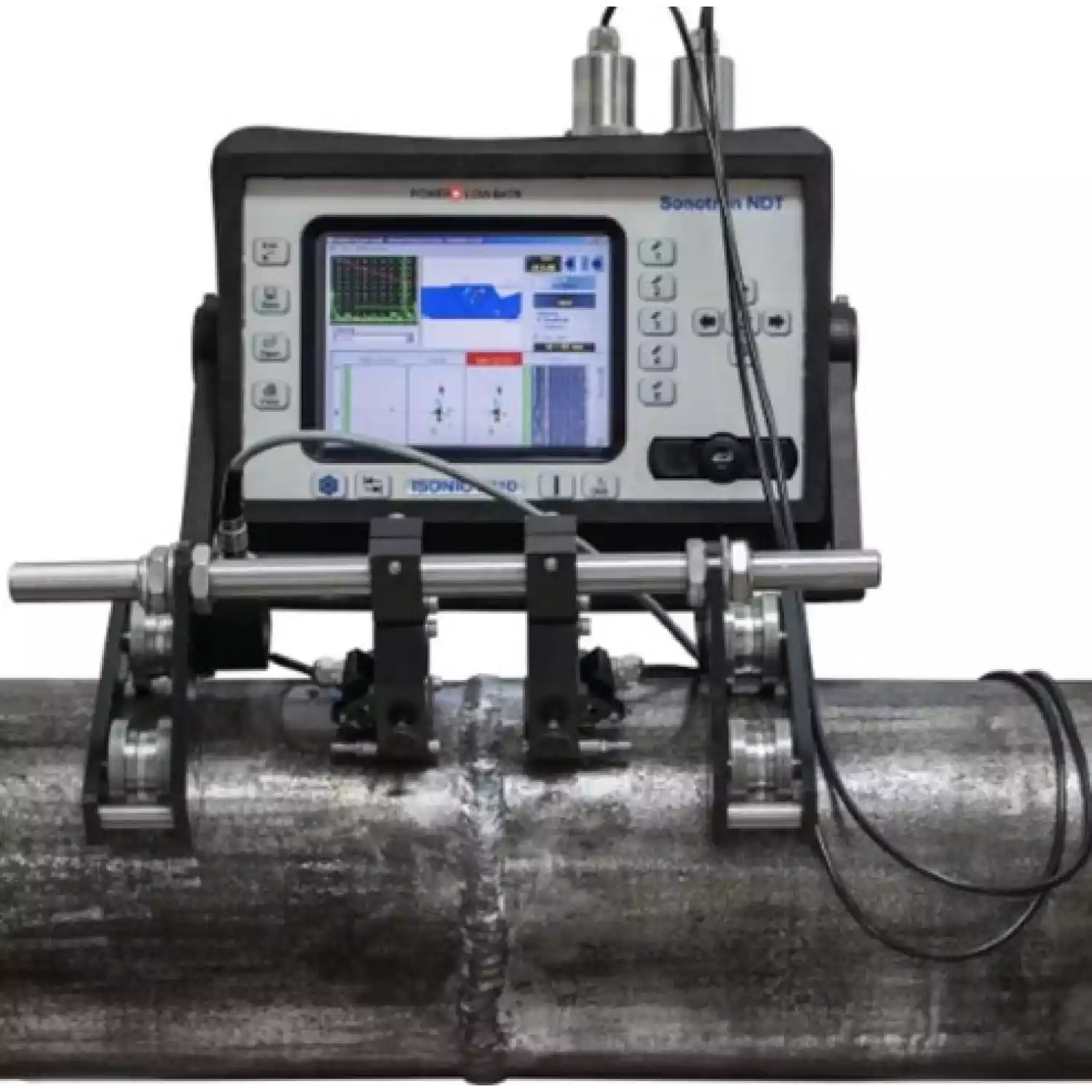

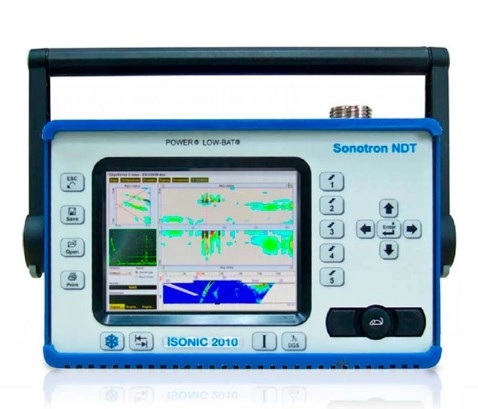

Ультразвуковой дефектоскоп ISONIC 2010

Артикул: 287
В избранное Из избранного

Внесен в реестр СИ

Дефектоскоп ISONIC 2010 является уникальным сочетанием технологии фазированных решеток возможностей работы со стандартными УЗ преобразователями и технологией TOFD. Обеспечивает запись и отображение 100% исходных данных. Сочетание подобной функциональности с компактностью, легкостью и возможностью работы от батарей делает этот прибор незаменимым для всех видов ультразвукового контроля.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Ультразвуковой дефектоскоп ISONIC 2010

Ультразвуковой дефектоскоп ISONIC 2010

Тип оборудования: ультразвуковой дефектоскоп

Производитель дефектоскопов: Sonotron NDT, Израиль

Серия: ISONIC

Модель: ISONIC 2010

Описание: ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой дефектоскоп ISONIC 2010: 12 месяцев.

Сертификаты на дефектоскопы ISONIC 2010:

  • Сертификат об утверждении типа средств измерений РФ.

Дефектоскоп ISONIC 2010 является уникальным сочетанием технологии фазированных решеток возможностей работы со стандартными УЗ преобразователями и технологией TOFD.

Обеспечивает запись и отображение 100% исходных данных. Сочетание подобной функциональности с компактностью, легкостью и возможностью работы от батарей делает этот прибор незаменимым для всех видов ультразвукового контроля.

Дефектоскоп поддерживает работу с фазированными решетками в режиме 32:32. В этом режиме прибор работает с независимо регулируемыми излучающей и приемной апертурами, в каждой из них может быть представлено до 32 активных элементов. Группы элементов фазированной решетки, образующие излучающую и приемную апертуру, могут быть полностью или частично согласованы или полностью разделены, что обеспечивает большую гибкость в выборе угла падения, фокусного расстояния, типа излучаемой и принимаемой волны, включая прямое преломление и дифрагированный режим преобразованного сигнала.

Каждый канал оснащен собственным А/Ц преобразователем. Параллельный запуск, А/Ц преобразователь и цифровая синхронизация в реальном времени обеспечивает любую структуру и размер излучающей и приемной апертуры. Выполнение фокального закона за один цикл передачи/приема УЗ импульса позволяет получить максимальную скорость прозвучивания.

Дефектоскоп ISONIC 2010 оснащен независимым каналом для использования обычных УЗ датчиков и проведения TOFD, возможна запись как в раздельном, так и в совмещенном режимах работы генератора/приемника.

Особенности:

  • 100% запись А-Скана в любой точке контролируемого объекта;
  • прорисовка геометрии сварного соединения, в том числе V-образной разделки кромок, таврового сварного соединения, углового сварного соединения, а также кольцевых сварных соединений, позволяющая точно определить местоположение найденного дефекта;
  • измерение геометрических размеров дефекта: глубины залегания, условной ширины и протяженности;
  • документирование полученных результатов в табличном виде, с А-Сканом найденных дефектов, максимальной амплитуды и геометрических размеров дефектов.

Технические характеристики:

Встроенный компьютер:

AMD LX 800 – 500МГц

Размер единичного файла записи результатов:

50 - 20000 мм (2" - 800"), автоматическая прокрутка

Дисплей:

Сенсорный 6.5" высокой яркости, 640 x 480 пикселей

Управление:

Манипулятор “мышь”

Интерфейс:

2 x USB, Ethernet

Операционная система:

Windows™XP Embedded

Корпус::

Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53

Размеры:

265x156x139 мм - с батарей

Вес:

3.580 кг - с батарей



Модуль Фазированных Решеток

Тип импульса:

Биполярный прямоугольный импульс

Время нарастания импульса:



Амплитуда импульса:

Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом

Длительность полуволны импульса:

50 - 600 нс с шагом в 10 нс

Излучающая апертура:

1 - 32

Фазирование (излучающая апертура):

0 - 100 мкс с разрешением в 5 нс

Частота повторения импульсов:

10 - 5000 Гц с шагом в 1 Гц

Принимающая апертура:

1 - 32

Усиление:

0 - 100 дБ с шагом в 0.5 дБ

Низкий уровень шумов:

85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц

Частотный диапазон:

широкополосный, 0.2 - 25 МГц

АЦ преобразование:

100 МГц 16 бит

Наложение сигналов принимающей апертуры:

В режиме реального времени, без мультиплексирования

Фазирование (принимающая апертура):

В режиме реального времени 0 - 100 мкс с разрешением 5 нс

Режимы отображения A-скана:

ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна)

DAC /ВРЧ для фокусных законов:

  • Теоретическая – через фактор дБ/мм (дБ/")
  • Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей
  • Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек
  • Возможна для выпрямленного и невыпрямленного А-скана

Стробы для фокального закона:

2 независимых стробирующих импульса/неограниченное расширение

Начало и длительность строба:

Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001"

Порог:

5 - 95 % высоты A-Скана, регулировка с шагом 1 %

Число фокальных законов:

8192

Режимы сканирования и визуализации:

  • Линейный B-Скан - учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)
  • Секторное сканирование (S-Скан) - учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC)
  • Тандем B-Скан - учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)
  • 3D – вид сверху (C-Скан), с боку и с торца

Метод сбора данных:

100% необработанные данные

Канал генератора/приемника для стандартных или TOFD датчиков

Число каналов

1 или 2

Работа генератора/приемника (8 или 16

каналов):

  • Параллельно – все каналы излучают, принимают, обрабатывают и записывают сигналы одновременно
  • Последовательно – последовательные циклы излучения, приема, обработки и записи сигналов по каждому каналу отдельно

Тип импульса:

Биполярный прямоугольный импульс

Время нарастания импульса:



Амплитуда импульса:

Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом

Длительность полуволны импульса:

50 - 600 нс с шагом в 10 нс

Режимы:

Раздельный / Совмещенный

Частота повторения импульсов:

10 - 5000 Гц с шагом в 1 Гц

Усиление:

0 - 100 дБ с шагом в 0.5 дБ

Низкий уровень шумов:

85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц

Частотный диапазон:

широкополосный, 0.2 - 25 МГц

Цифровой фильтр:

32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов

Режимы отображения A-скана:

ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье)

DAC / ВРЧ:

  • Теоретическая – через фактор дБ/мм (дБ/")
  • Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей
  • Динамический диапазон 46 дБ, Скорость < 20 дБ/мкс, Емкость < 40 точек
  • Возможна для выпрямленного и невыпрямленного А-скана

АРД диаграммы:

Стандартная база данных для 18 преобразователей/неограниченное расширение

Стробы:

2 независимых стробирующих импульса/неограниченное расширение

Начало и длительность строба:

Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001"

Порог::

5 - 95 % высоты A-Скана, регулировка с шагом 1 %

Режимы измерений:

27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов

Показания дисплея:

Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков

Заморозка” (A-скан и спектр сигнала):

Полная “заморозка” - A-сканы и спектр сигнала / Заморозка пика сигнала - A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6дБ

Режимы сканирования и визуализации:

  • Один канал: B-Скан профиля толщины, B-Скан поперечного сечения, CB-Скан объекта контроля в плоскости, TOFD
  • Несколько каналов: 4 типа диаграмм (Амплитуда/TOFD P/E, Карта, TOFD)

Метод сбора данных:

100% необработанные данные

Рекомендуемый комплект поставки:

  • электронный блок ультразвукового дефектоскопа ISONIC 2010 с источником сетевого питания;
  • аккумуляторная батарея для дефектоскопа ISONIC;
  • зарядное устройство для аккумуляторной батареи дефектоскопа ISONIC;
  • защитный  резиновый чехол;
  • ультразвуковая фазированная решетка на 32 независимых элемента, частотой - 5,0 Мгц (2,25 или 7,5 Мгц);
  • сменная наклонная призма;
  • сменная прямая призма (20 мм или 40 мм);
  • энкодер;
  • жесткий кейс для перевозки.

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.

Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.

Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.

Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.

Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.

Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.

Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

Вместе с продукцией вы получаете:

  • оригинал выставленного счёта;
  • товарную накладную;
  • счёт-фактуру.

Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.

В связи с большими колебаниями курсов валют цены на сайте могут быть не актуальными.
Уточнить цены можно по телефону +7 (495) 120-07-46 или по эл. почте info@a3-eng.com.
