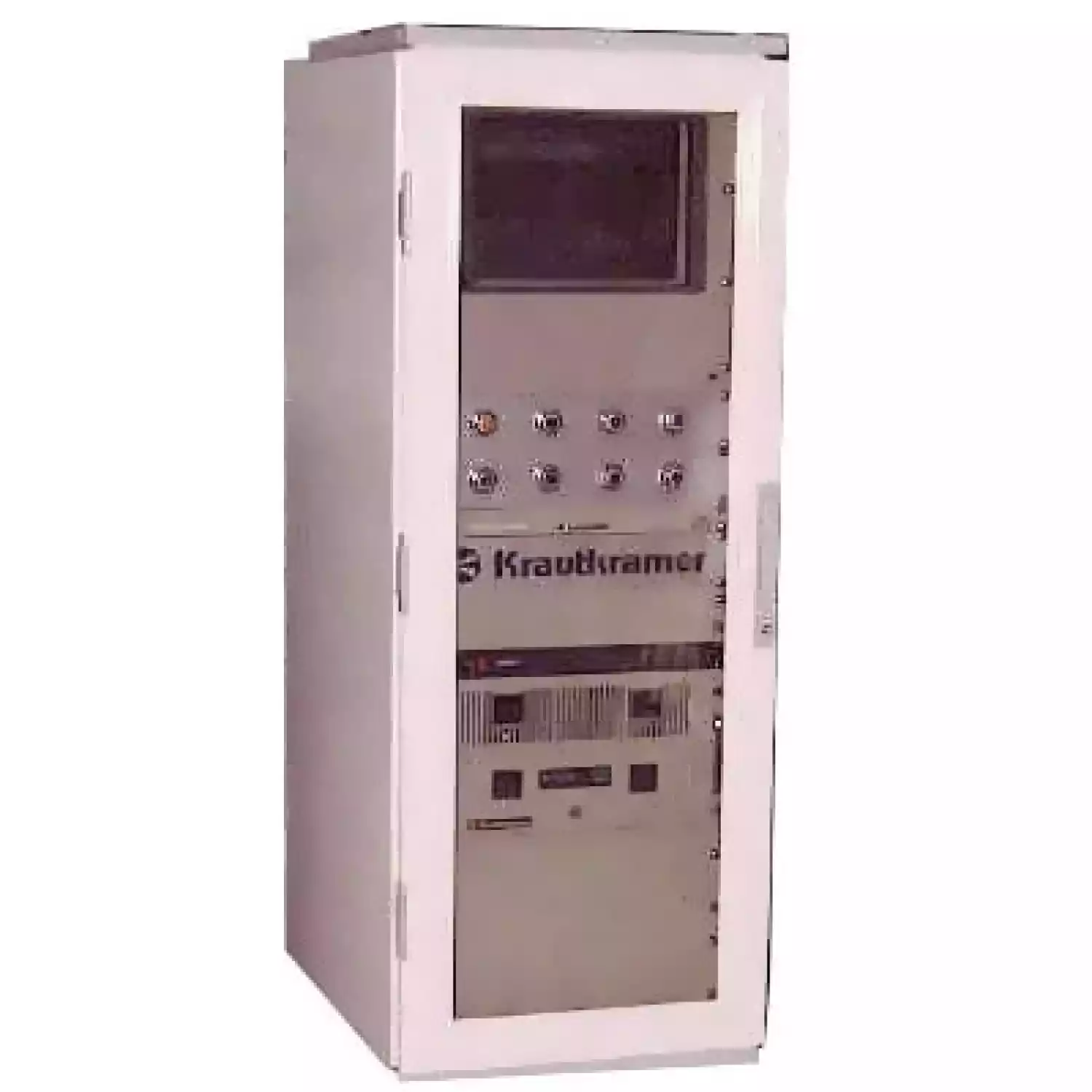

Ультразвуковой дефектоскоп USPC 2100 в персональном компьютере

Нет в наличии
Артикул: 870516
Krautkramer
Дефектоскопическая система USPC 2100 на основе карт, устанавливаемых в персональный компьютер. Наличие всех компонентов, необходимых для оснащения ультразвукового дефектоскопического канала. Индивидуальная комплектация и расширение от одно- до многоканального исполнения, для решения задач выявления дефектов, толщинометрии и измерения скорости звука. Особенно применим в установках автоматизированного контроля.
Нет в наличии
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Ультразвуковой дефектоскоп USPC 2100 в персональном компьютере

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Krautkramer GE Inspection Technologies GmbH, Германия

Серия: USPC

Модель: USPC 2100

Описание: Высокочастотная ультразвуковая система для поиска дефектов в металле и в других однородных материалах

Гарантия на ультразвуковой дефектоскоп USPC 2100: 1 год.

Назначение ультразвукового дефектоскопа USPC 2100

Дефектоскопическая система USPC 2100 на основе карт, устанавливаемых в персональный компьютер. Наличие всех компонентов, необходимых для оснащения ультразвукового дефектоскопического канала. Индивидуальная комплектация и расширение от одно- до многоканального исполнения, для решения задач выявления дефектов, толщинометрии и измерения скорости звука. Особенно применим в установках автоматизированного контроля.

Отличительные особенности системного дефектоскопа USPC 2100:

  • для оснащения настольных или промышленных персональных компьютеров, стандартное 1-канальное исполнение, в зависимости от компьютера с возможностью расширения до 2 или 6 каналов;
  • три независящих друг от друга стробирующих импульса, первый служит для выделения сигнала от поверхности при иммерсионном контроле; работа в реальном времени;
  • оболочка управления под WINDOWS и использование всех возможностей WINDOWS;
  • легкая интерпретация результатов контроля непосредственно на экране, например, в виде виртуального принтера для описания процесса контроля в динамике;
  • автоматический контроль изделия путем графического представления стробирования и связи с сигналами управления механическим устройством;
  • всеобъемлющие выходные данные: сигнализация, амплитудные значения

Технические характеристики дефектоскопической системы USPC 2100

Частотный диапазон 0,5 - 12,5 МГц , при С=5920 м/сек
Диапазон калибровки по глубине для 1000 - 15000 м/с 3 - 1000 мм
Скорость звука 254 м/с - 25400 м/с
Регулировка усиления 0 - 110 дБ, с шагом 0,5 дБ
Частота следования зондирующих импульсов 50 Гц - 10 кГц для одного канала
Детектирование сигналов двух- или однополупериодное по положительной или отрицательной полуволне;
ВЧ представление
Отсечка 0 - 30% высоты экрана
АСД 1 стробирующий импульс для выделения сигнала от поверхности,
2 - для обработки сигналов
Измерение амплитуды с точностью 1% в диапазоне 0 - 127%;
Измерение расстояний по фронту или максимуму сигнала (исполнение для дефектоскопии),
по переходу через "0" (исполнение для толщинометрии),
разрешающая способность в исполнении для дефектоскопии 0,03 мм,
исполнение для толщинометрии 0,004 мм
Временная регулировка чувствительности до 16 опорных точек, динамический диапазон 36 дБ, крутизна 12 дБ/мкс
Запоминание изображения на экране наложение существующего и записанного изображений
Выходные данные исполнение для дефектоскопии: мгновенное, минимальное, максимальное и среднее значения амплитуды, расстояние;
исполнение для толщинометрии: мгновенное, минимальное, максимальное и среднее значения амплитуды, сигнализация
Выходы аналоговые значения амплитуды и расстояния (толщины), выход сигнализации, данные о частоте следования, с задержкой или после запоминания
