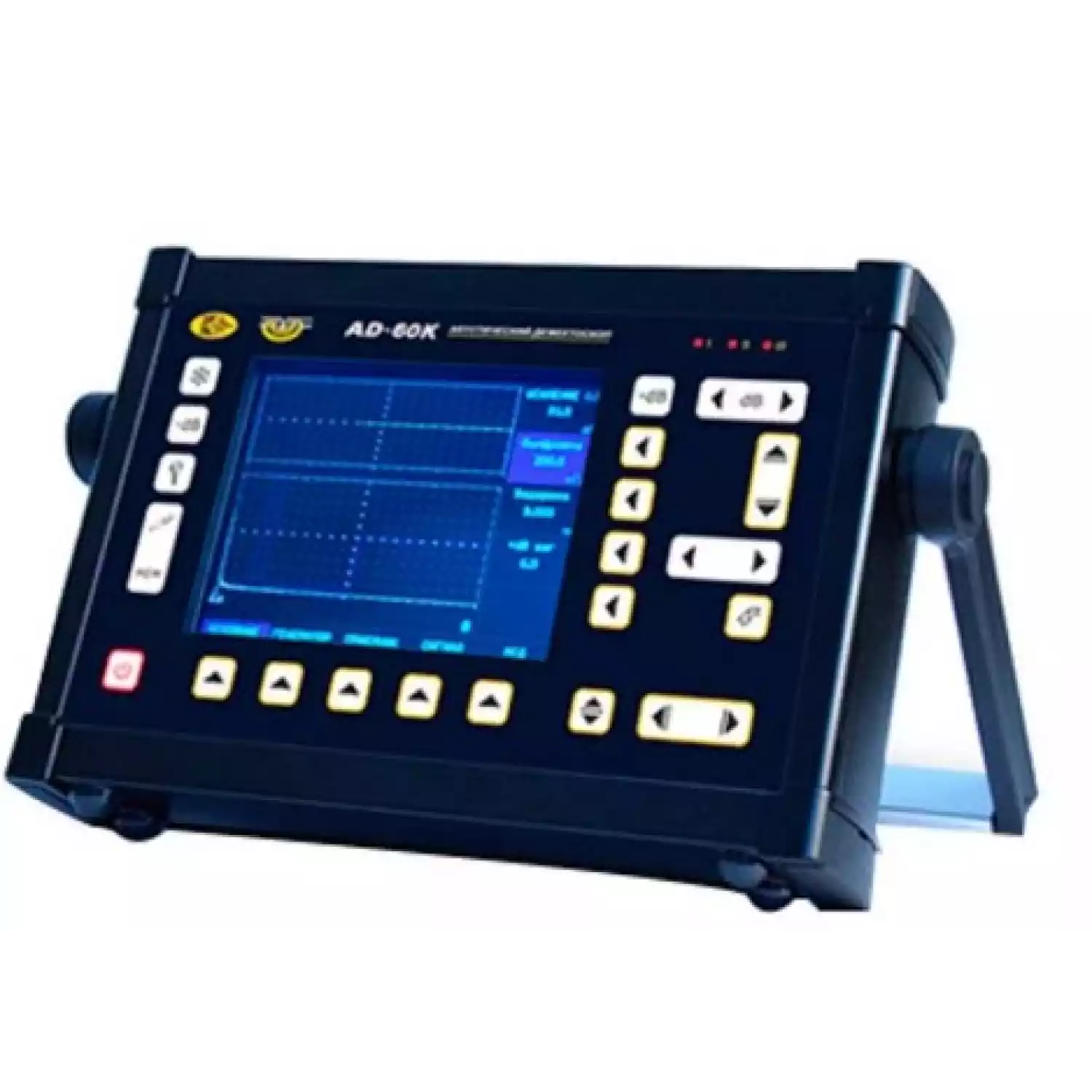

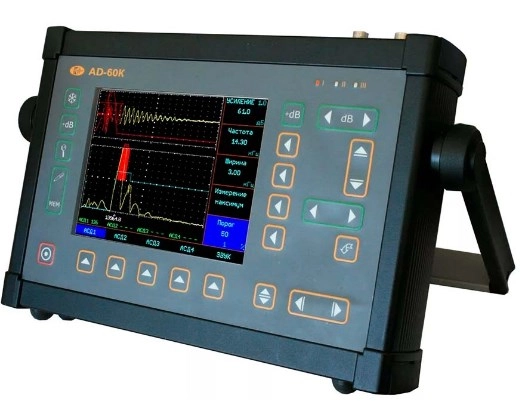

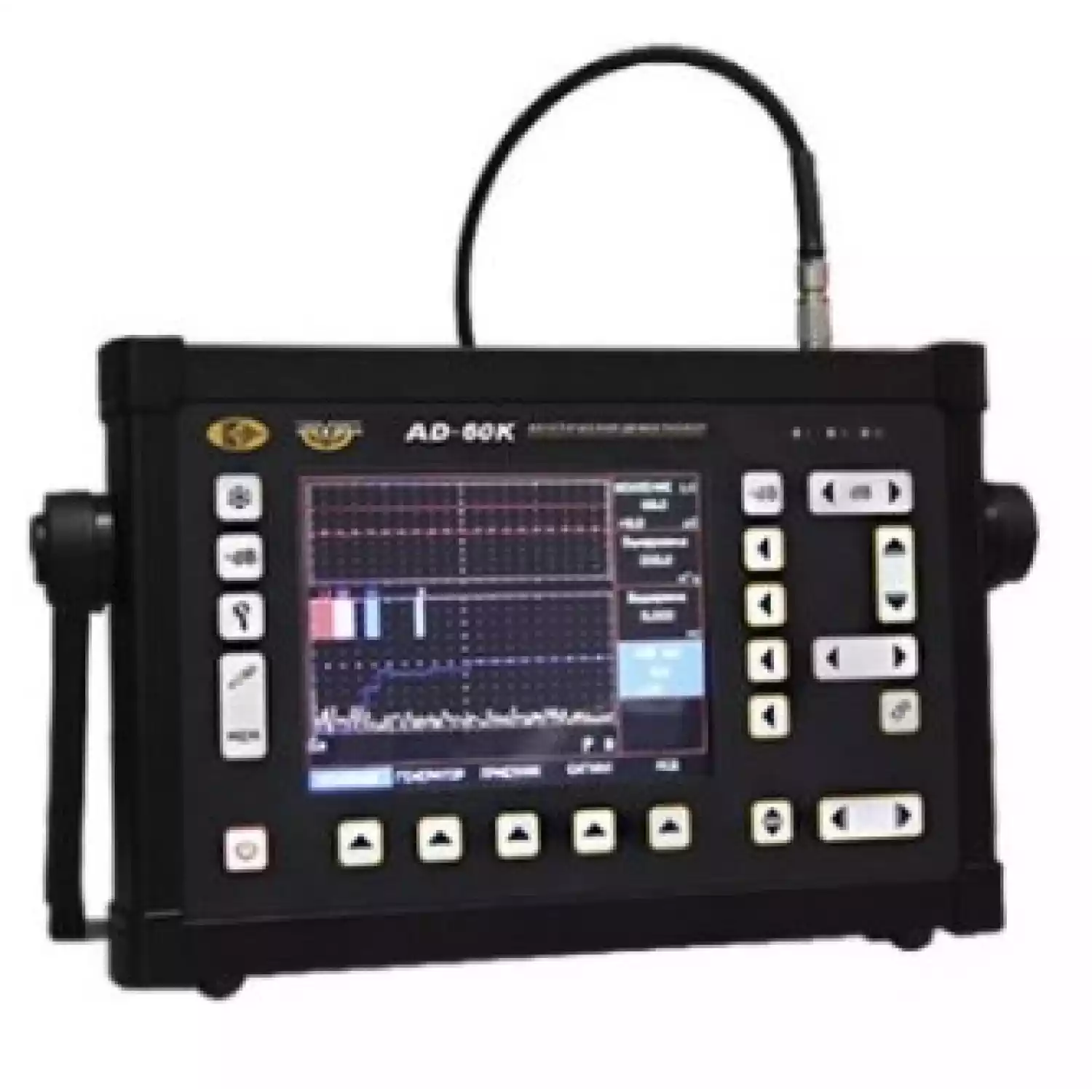

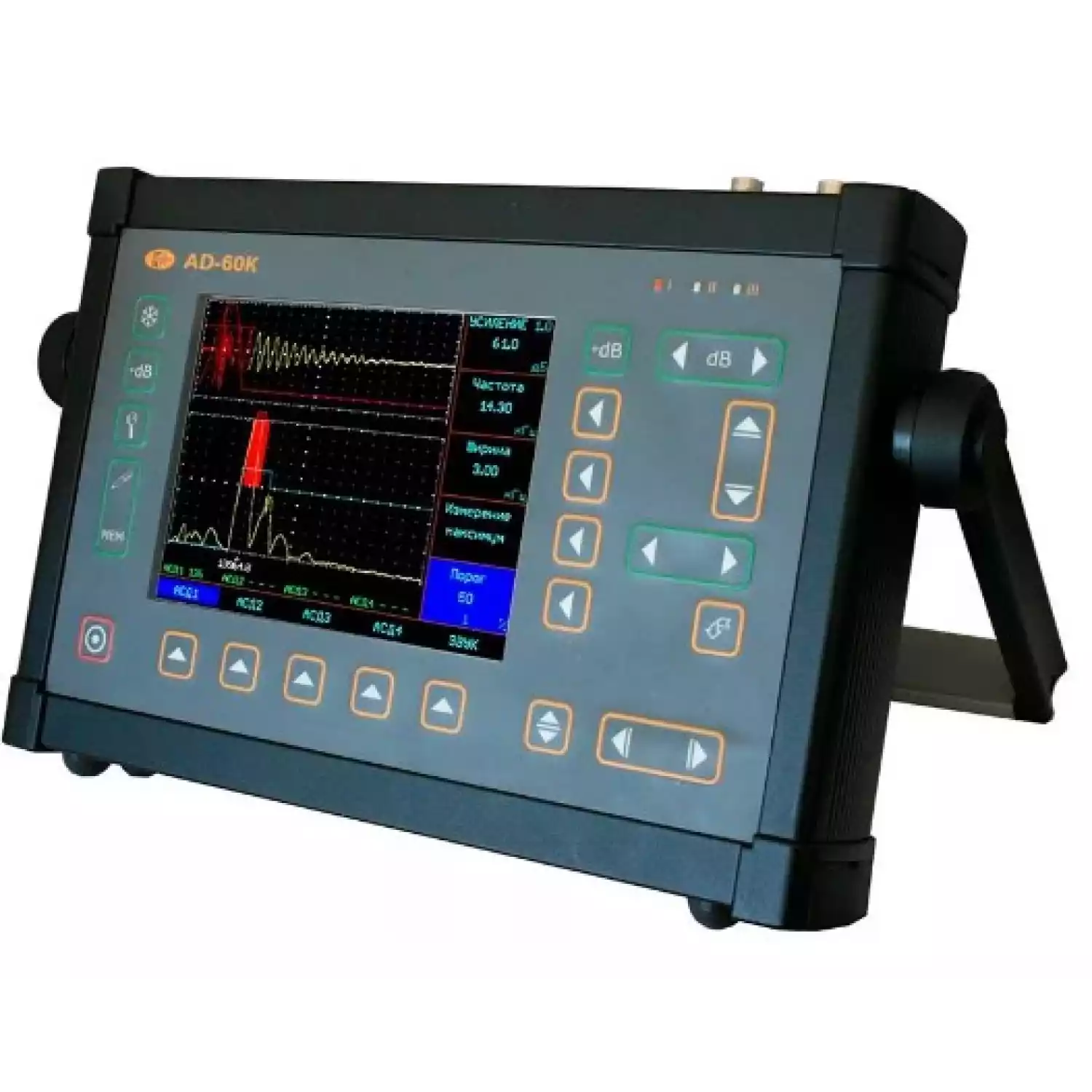

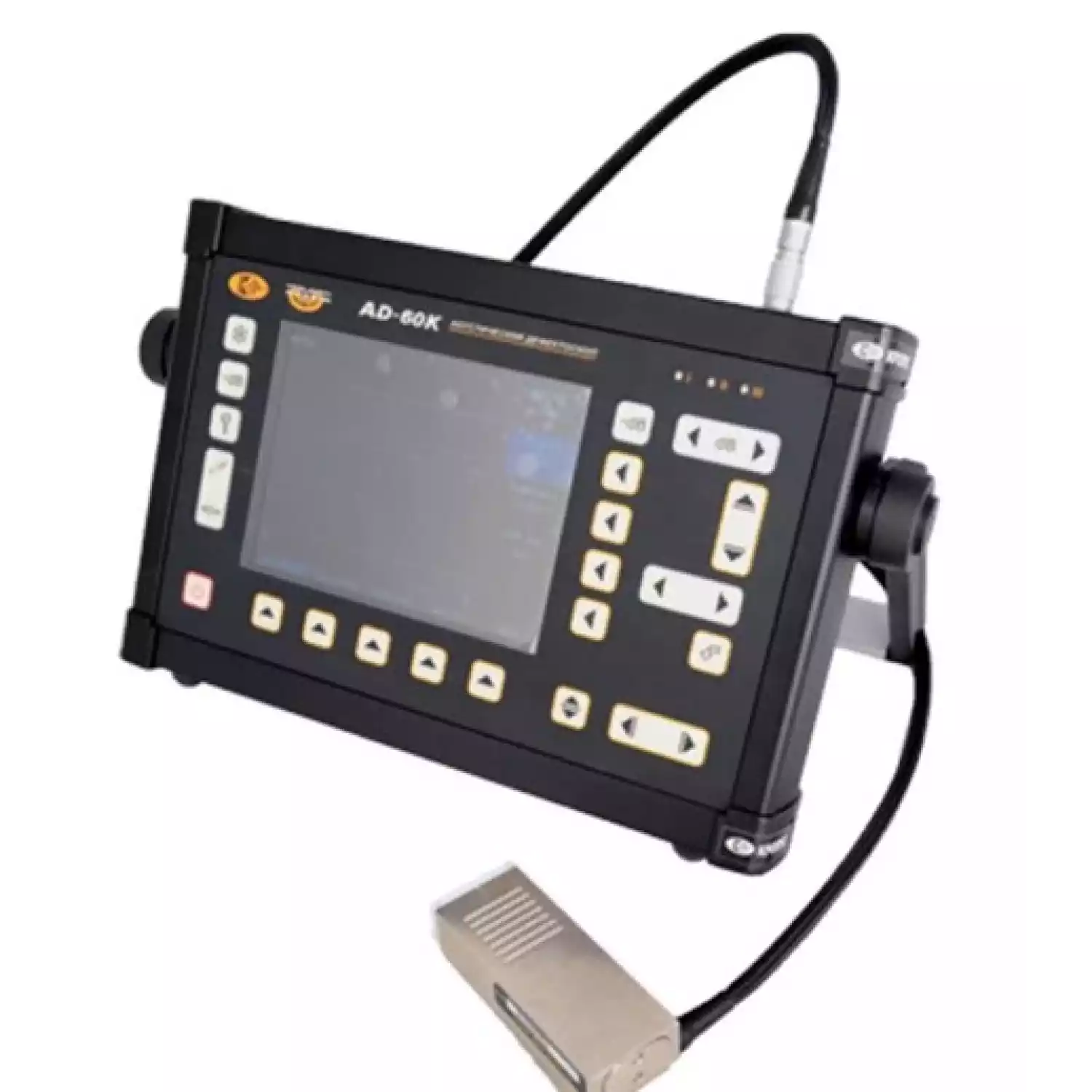

Аппарат АД-60К для звукового анализа создан, чтобы осуществлять проверку продуктов из составных и других высокоаттенюационных материалов через применение импедансного подхода и техники свободных колебаний, целью которой является выявление слоистых отслоений, случаев отсутствия проклейки и наличие внутренних повреждений в объектах из многослойного пластика, композитных и сотоподобных материалов.
Этот инструмент звуковой диагностики АД-60К открывает возможность присоединения преобразователей всех видов импедансных (интегрированных, сочетаемых раздельно) и ударных (с пьезоэлементом или микрофоном) конструкций.
В себя дефектоскоп объединил передовые наработки аналоговой и цифровой электроники, обладает обширной адаптивностью, множественными функциональными опциями, удобством в обращении, а также повышенной надёжностью.
Изделие АД-60К преимущественно разрабатывали с ориентацией на применение на оборонных заводах. Его особенно эффективно использовать для осмотра многослойных объектов с помощью перкуссионного метода, например, слоёв металл-каучук в различных сочетаниях, при этом нераспространение клеевого состава можно обнаружить с металлической стороны в любом слое. Для осмотра многослоевых изделий необходимо применение спецпреобразователя ударного типа MIC-1, который доступен по отдельному заказу.

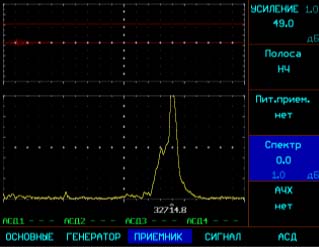

Установка развертки дисплея (ОСНОВНЫЕ-РАЗВЕРТКА)

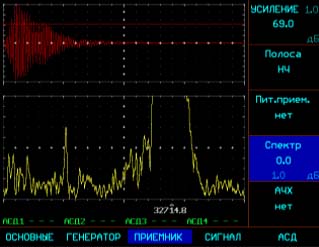

Установка задержки развертки (ОСНОВНЫЕ-ЗАДЕРЖКА)

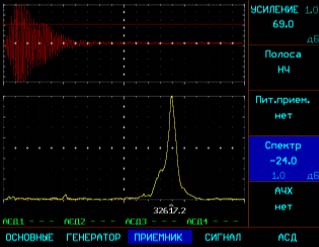

Изменения усиления сигнала в спектральной области (ПРИЕМНИК-СПЕКТР)
|
Основной объект контроля
|
Композиты |
|
Методы контроля
|
Классический |
|
Дополнительные функции
|
А-скан, ВРЧ, Контроль через покрытие |
|
Разрешение экрана, пикс
|
640 х 480 точек |
|
B-skan
|
Да |
|
Произведено в РФ
|
Да |
|
Импульс возбуждения
|
комбинированный: радиоимпульс + прямоугольный импульс; |
|
|
частота и длительность импульсов регулируется |
|
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора
|
20±1 В |
|
Диапазон рабочих частот
|
от 50 Гц до 2 МГц |
|
Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя
|
0.1 % |
|
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот
|
от 1 до 40 кГц |
|
Общий диапазон регулировки усиления сигнала на входе
|
110 дБ |
|
Раздельная регулировка усиления сигнала
|
предварительный усилитель: 0 – 70 дБ |
|
|
цифровое усиление: 0 – 40 дБ |
|
|
усиление в спектральной области: 0 – 100 дБ |
|
Шаг регулировки усиления
|
0.1 - 1 - 2 - и 10 дБ |
|
Тип приёмника
|
линейный, квадратурный, согласованный |
|
Оконные функции
|
прямоугольная, Хэмминга, Хеннинга, Блэкмана |
|
Дифференциальный режим
|
есть |
|
Автоматическая балансировка преобразователя
|
есть |
|
Типы используемых преобразователей
|
– импедансный раздельно-совмещённый |
|
|
– импедансный совмещённый |
|
|
– ударный с микрофонным приёмником |
|
|
– ударный с пьезоэлектрическим приёмником |
|
Реализуемые методы контроля
|
импедансный, свободных колебаний |
|
Отображение сигнала
|
радиосигнал во временной области, спектр, комплексная плоскость, С-скан «водопад» |
|
Зоны контроля
|
три независимых зоны АСД в частотной области, |
|
|
регулируемый по положению строб во временной области |
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая и звуковая, индивидуальная логика определения дефекта в зоне |
|
Дисплей
|
цветной, TFT 640×480 точек (135×100 мм), |
|
|
специальная функция для работы на ярком солнечном свете |
|
Память
|
100 настроек, 1000 протоколов контроля |
|

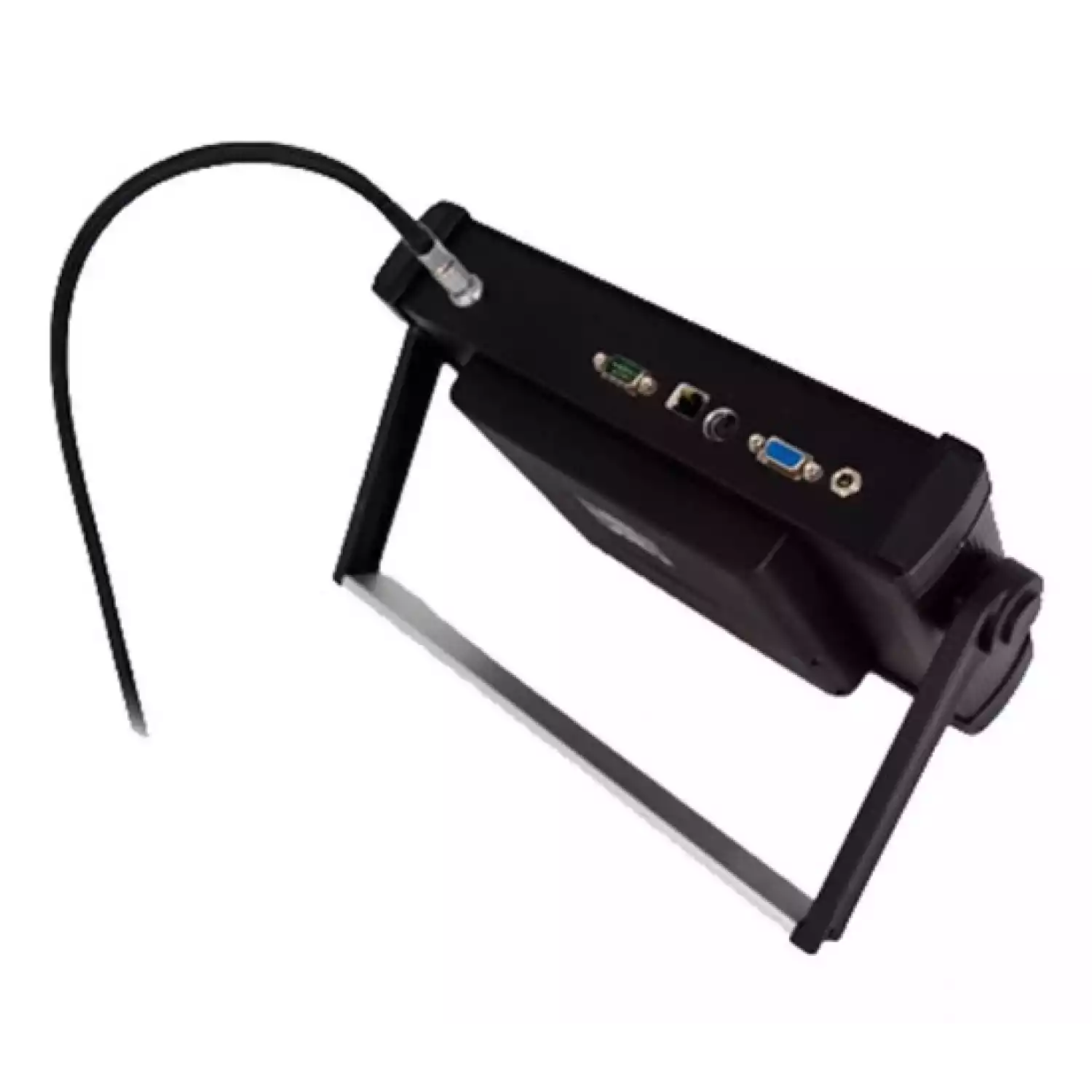

Интерфейс
|
USB |
|
Разъем подключения преобразователей
|
LEMO FGG.1B 6 pin + 10 pin |
|
Аккумулятор дефектоскопа
|
Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч |
|
Время работы дефектоскопа
|
6 – 8 часов от аккумуляторов |
|
Внешнее питание дефектоскопа
|
блок питания от сети 220 В, 50 Гц AC 15 В / 2,5 А DC |
|
Диапазон рабочих температур
|
от -30 до +55 °С |
|
Размер (В×Ш×Д)
|
200×225×80 мм |
|
Масса
|
1,5 кг с аккумуляторами |
