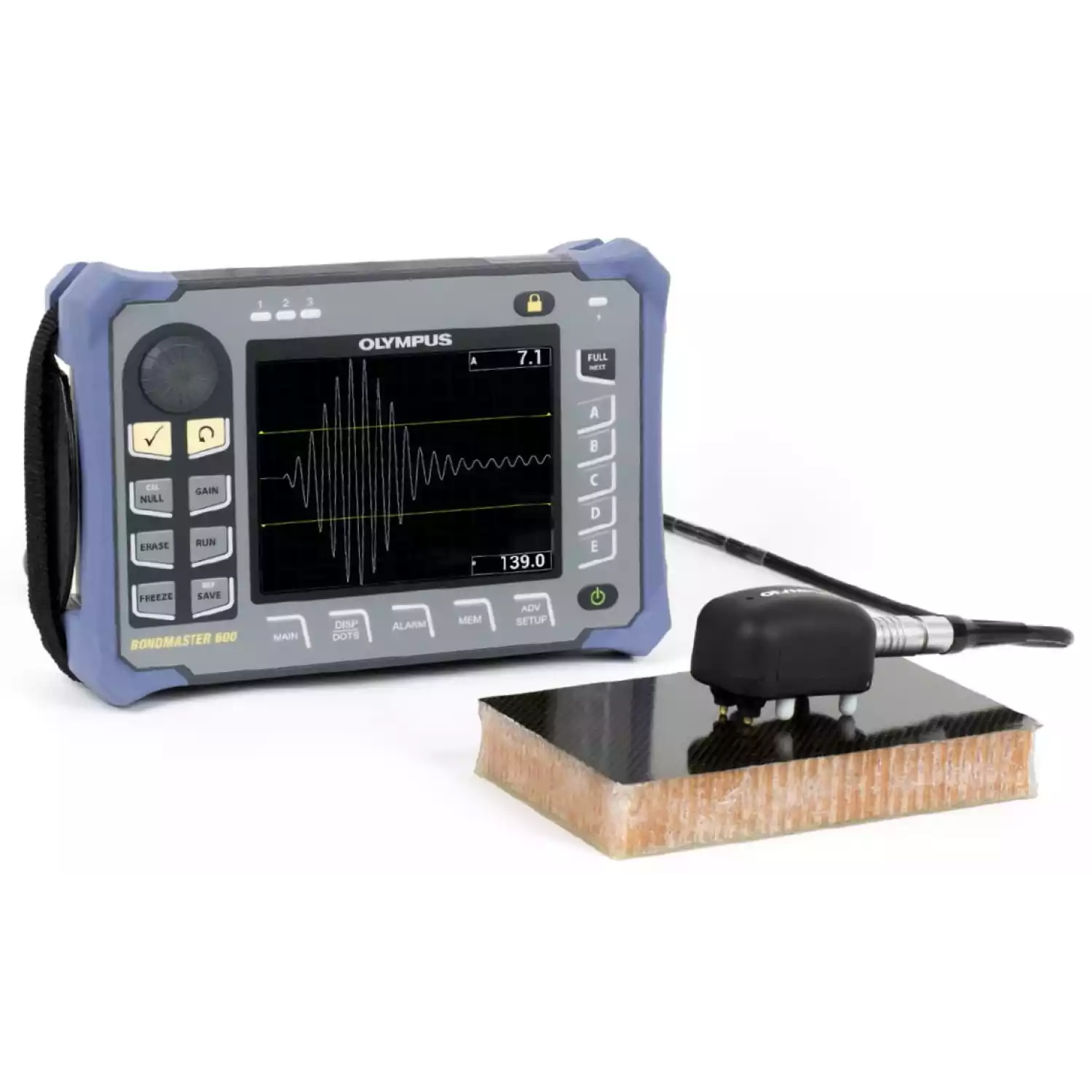

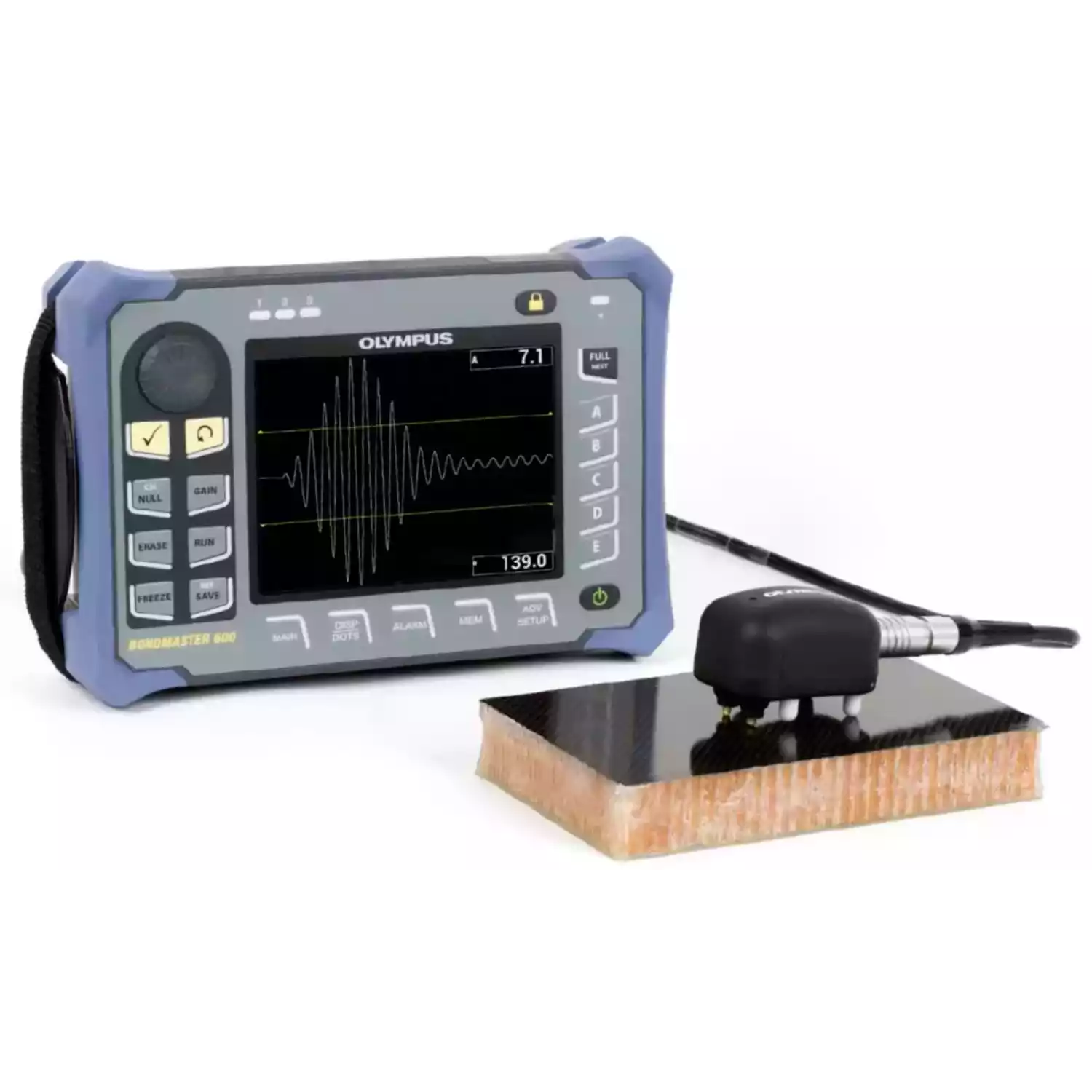

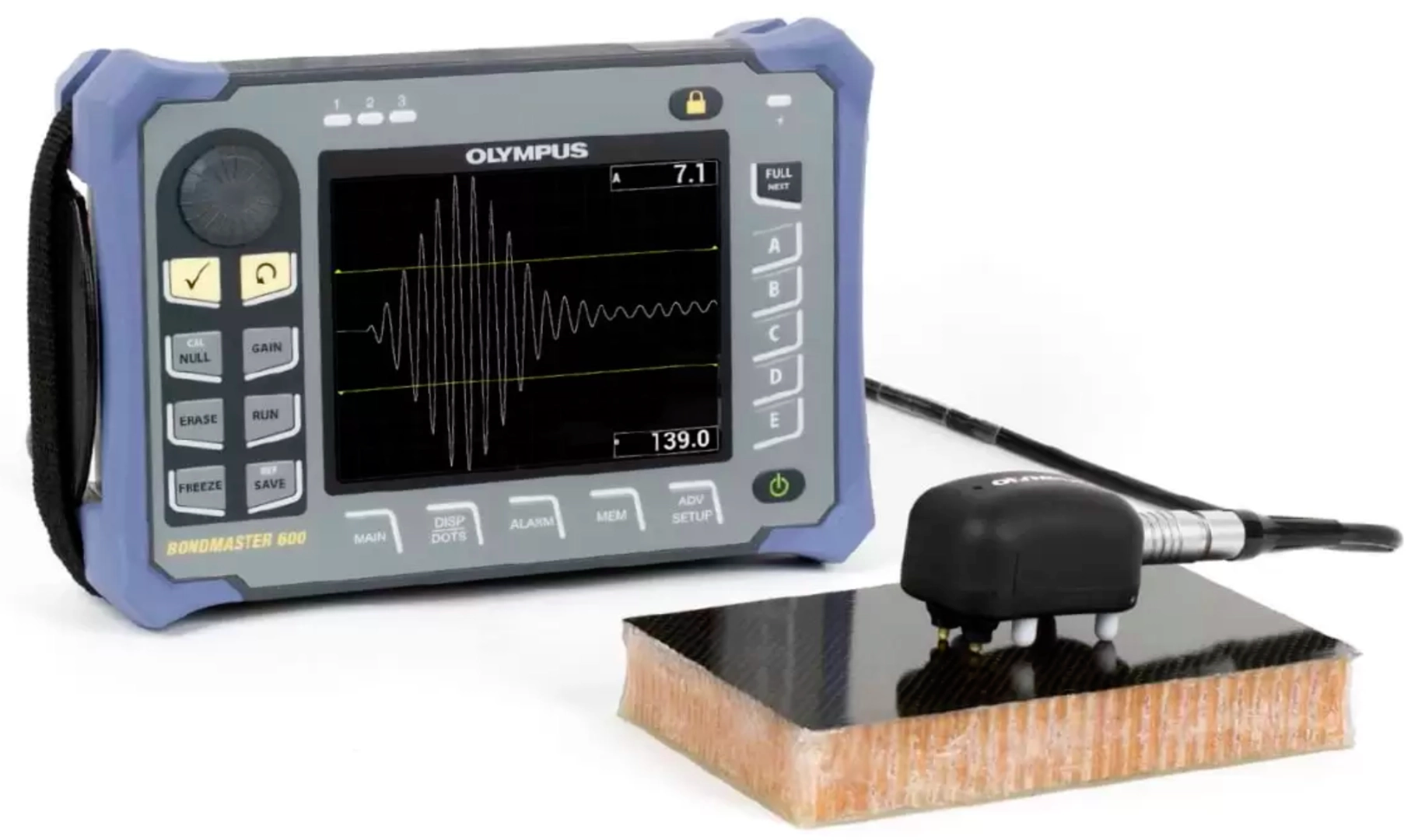

Дефектоскоп BondMaster 600 сочетает в себе многофункциональное программное обеспечение и высокоэффективные электронные схемы, обеспечивающие высокое качество сигналов. Благодаря клавишам прямого доступа, упрощенному интерфейсу и предустановленным настройкам для основных приложений, BondMaster 600 обеспечивает исключительную простоту в использовании: будь то контроль композитных материалов и конструкций с сотовым наполнителем, контроль многослойных материалов или контроль клеевых соединений металлических изделий. Улучшенный пользовательский интерфейс и упрощенная эксплуатация BondMaster 600 делают процедуры архивирования и создания отчетов доступными для пользователя любого уровня подготовки.
Высокая разрешающая способность и яркость 5,7-дюймового VGA-дисплея BondMaster 600 еще больше подчеркивается в полноэкранном режиме дефектоскопа. Полноэкранный режим активируется простым нажатием клавиши и доступен вне зависимости от текущего режима отображения или метода контроля. Дефектоскоп BondMaster 600 позволяет работать в разных режимах, включая раздельно-совмещенный (РЧ, импульс, качающаяся частота), резонансный, а также усовершенствованный режим MIA (анализ механического импеданса — АМИ).

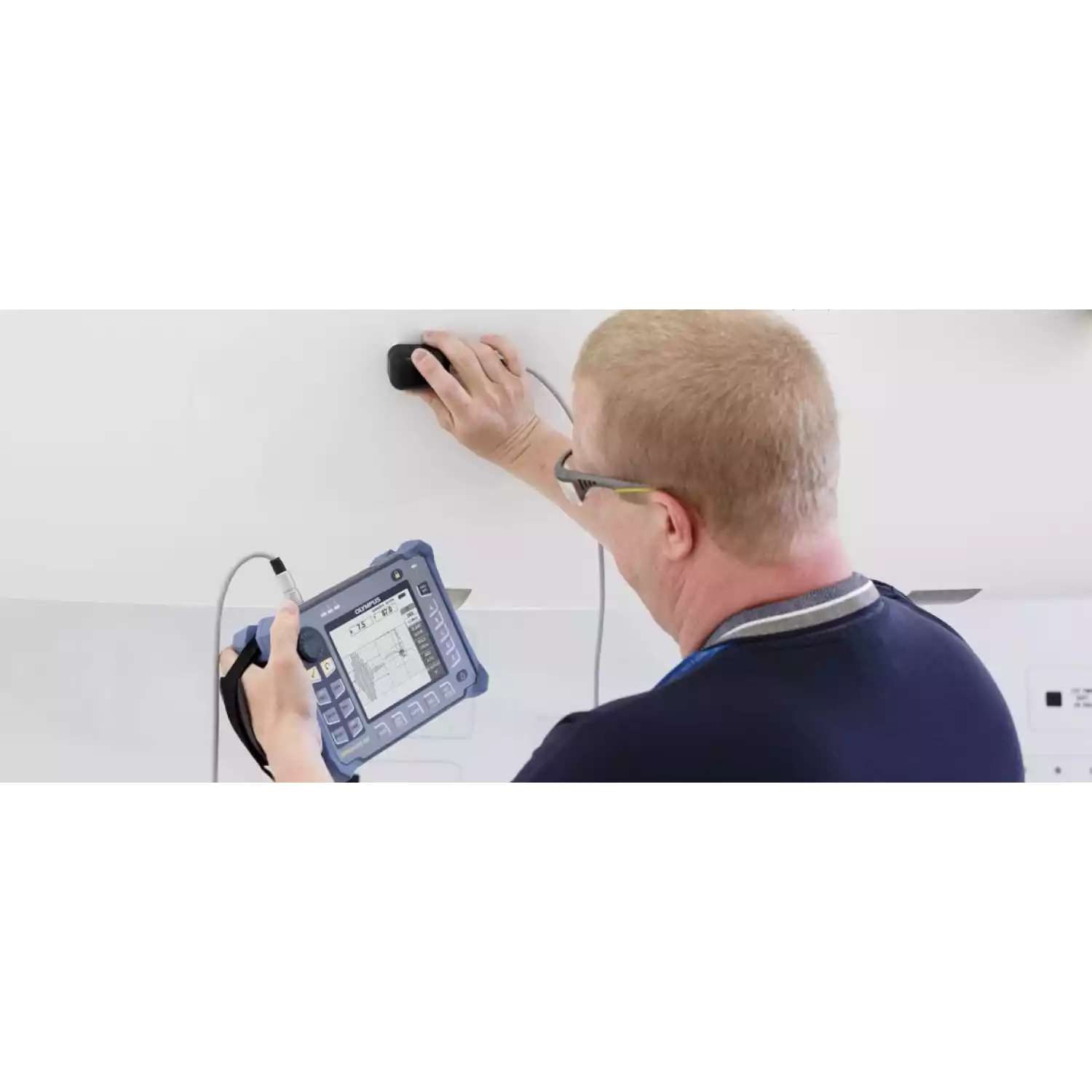

Эргономичный дизайн BondMaster 600 очень удобен при контроле труднодоступных участков. При контроле в ограниченном пространстве ремень на запястье обеспечивает максимальный комфорт, сохраняя доступ к самым важным функциям.
Многократно испытанный корпус прибора BondMaster 600 специально спроектирован для длительной эксплуатации в жестких полевых условиях. BondMaster 600 с герметичным корпусом, снабженным ударопоглощающими накладками и подставкой (одновременно служащей крючком для фиксации прибора в удобном для работы положении) отличается длительным временем работы от аккумулятора и является незаменимым инструментом для контроля сложных, труднодоступных участков.
Отличительные особенности:
Две модели для обеспечения большей гибкости и совместимости:
BondMaster 600 представлен двумя моделями для удобства пользователя и в зависимости от задач контроля. Базовая модель включает все функции режима Р-С, тогда как модель B600M предоставляет возможность контроля во всех доступных режимах. Переход от базовой к многорежимной модели может быть выполнен удаленно.Обе модели BondMaster 600 совместимы с существующими преобразователями, включая преобразователи PowerLink. В наличии имеются кабели-адаптеры (опция) для подключения преобразователей других производителей.
|
Применение |
Рекомендуемый метод |
||
|
Отслоение обшивки от сотового наполнителя |
Р-С (РЧ или Импульс) |
||
|
Отслоение обшивки от сотового наполнителя в конических конструкциях или непостоянной геометрии |
Р-С (Качающаяся частота) |
||
|
Небольшие отслоения обшивки от сотового наполнителя |
MIA |
||
|
Идентификация отремонтированных участков в композитных материалах с сотовым наполнителем |
MIA |
||
|
Обнаружение расслоений в композитных материалах |
Резонансный метод |
||
|
Контроль качества клеевых соединений металлических изделий |
Резонансный метод |
||
|
Функция |
B600 |
B600M |
|
|
Калибровка сигналов в режиме Фиксации |
√ |
√ |
|
|
Отображение показаний в режиме реального времени |
√ |
√ |
|
|
Выбор приложения |
√ |
√ |
|
|
Поддержка преобразователей с технологией PowerLink |
√ |
√ |
|
|
Раздельно-совмещенный режим (РЧ и Импульс) |
√ |
√ |
|
|
Раздельно-совмещенный режим (Качающаяся частота) |
√ |
√ |
|
|
Анализ механического импеданса (MIA) |
√ |
||
|
Резонансный режим |
√ (включает кабель) |
||
|
Меню Калибровка (Резонансный режим и MIA) |
√ |
||
|
Общие |
|
|
Габариты |
236 × 167 × 70 мм |
|
Вес |
1,7 кг с литий-ионным аккумулятором |
|
Стандарты или директивы |
Mil 810G, CE, WEEE, FCC (США), IC (Канада), RoHS (Китай), RCM (Австралия и Новая Зеландия), KCC (Южная Корея) |
|
Питание |
От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц |
|
Входы/выходы |
Периферийный интерфейс USB 2.0, стандартный аналоговый выход VGA, 15-контактный разъем ввода/вывода (вилка) с аналоговым выходом, 3 выхода сигнализации. |
|
Условия эксплуатации |
|
|
Диапазон рабочих температур |
от –10°С до 50°С |
|
Температура хранения |
от 0°C до 50°C (с батареями) и от −20°C до 70°C (без батарей) |
|
Нормы IP |
Спроектирован в соответствии с требованиями IP66 |
|
Батарея |
|
|
Тип батареи |
Перезаряжаемый литий-ионный аккумулятор или 8 щелочных батарей типа AA (в специальном держателе) |
|
Продолжительность работы батареи |
8–9 часов |
|
Дисплей |
|
|
Размер |
117,4 × 88,7 мм; 146,3 мм |
|
Тип |
Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) |
|
Режимы |
Стандартный или полноэкранный, 8 цветовых схем. Клавиша RUN для переключения между режимами отображения. |
|
Сетки и инструментальные средства |
Выбор из 5 сеток; перекрестия (только в XY-плоскости) |
|
Возможности подключения и память |
|
|
Программное обеспечение ПК |
Программное обеспечение BondMaster PC включено в базовый комплект BondMaster 600. BondMaster PC позволяет просматривать сохраненные файлы и печатать отчеты. |
|
Хранение данных |
500 файлов с возможностью предварительного просмотра. |
|
Интерфейс |
|
|
Языки интерфейса |
Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, португальский, польский, голландский, чешский, венгерский, шведский и норвежский. |
|
Приложения |
Меню Выбор приложения для быстрой конфигурации во всех режимах. |
|
Отображение показаний в режиме реального времени |
До 2 значений, характеризующих сигнал (в зависимости от выбранного режима) |
|
Поддерживаемые типы преобразователей |
|
|
Типы преобразователей |
Раздельно-совмещенные, MIA (только B600M) и резонансные преобразователи (только B600M). BondMaster 600 полностью совместим с преобразователями BondMaster (включая PowerLink), а также с преобразователями и комплектующими других производителей. |
|
Контроль композитных материалов. Технические характеристики (все модели BondMaster) |
|
|
Разъемы преобразователей |
11-штырьковый Fischer |
|
Усиление* |
от 0 до 100 дБ с шагом 0,1 или 1 дБ. |
|
Фазовый сдвиг* |
от 0° до 359,9° с шагом 0,1° или 1° |
|
Режим просмотра Скан* |
Настраивается от 0,52 до 40 сек. |
|
Фильтр низких частот* |
от 6 до 300 Гц |
|
Возбуждение преобразователя |
НИЗКОЕ, СРЕДНЕЕ и ВЫСОКОЕ. |
|
Послесвечение* |
от 0,1 до 10 сек. |
|
Очистка экрана* |
от 0,1 до 60 сек. |
|
Типы сигнализации* |
Возможность выбора трех сигнализаций одновременно: ПРЯМ (прямоугольная), ПОЛЯР (полярная), СЕКТОР (секторная), СКАН (временная) и СПЕКТР (частотная). |
|
Опорные точки* |
До 25 задаваемых пользователем точек |
|
Характеристики режима Р-С (Все модели B600) |
|
|
Поддерживаемые режимы Р-С |
Выбираемый пользователем режим: РЧ (тональные сигналы), Импульс (огибающая) или Качающаяся частота |
|
Диапазон частот |
от 1 до 50 кГц (РЧ, Импульс) или от 1 до 100 кГц (Качающаяся частота) |
|
Усиление |
от 0 до 70 дБ, с шагом 0,1 или 1 дБ. |
|
Строб |
от 10 до 7920 мкс, с шагом 10 мкс. Новый режим АВТО строба для автоматического обнаружения максимальной амплитуды РЧ-сигнала. |
|
Отслеживание частоты* |
До 2-х настраиваемых маркеров для управления 2-мя частотами в режиме качающейся частоты |
|
Характеристики режима MIA (только B600M) |
|
|
Мастер калибровки |
Определяется оптимальная частота для конкретного приложения, на основе результатов тестирования «BAD PART» (дефектная зона) и «GOOD PART» (бездефектная зона) |
|
Диапазон частот |
от 2 до 50 кГц |
|
Характеристики резонансного метода (только B600M) |
|
|
Мастер калибровки |
Определяется оптимальная частота на основе ответного сигнала преобразователя |
|
Диапазон частот |
от 1 до 500 кГц |
|
* Для отдельных режимов существуют ограничения в пределах данного диапазона. |
|
Модели: базовая и многорежимная (M).
Кабель питания: предлагается более 11 моделей кабелей (для зарядного устройства постоянного тока).
Клавиатура и наклейка с инструкцией: английская, международная (пиктограммы), китайская или японская.
Руководство по началу работы (в печатном варианте): доступно на более чем 9 языках.
Комплектующие, поставляемые со всеми моделями BondMaster 600:
Содержимое комплекта может варьироваться в зависимости от страны. За более подробной информацией обращайтесь к региональному представителю компании.
Дополнительные комплектующие, поставляемые с моделью BondMaster 600M: кабель для резонансного преобразователя.
