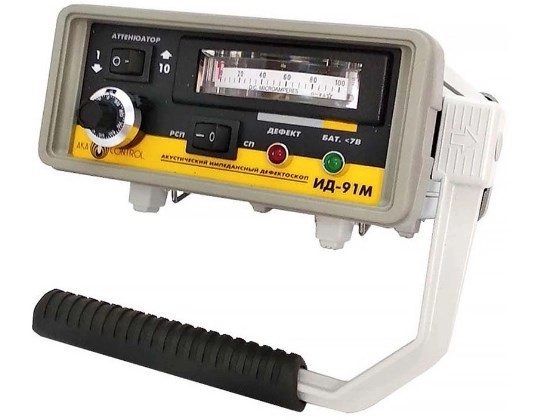

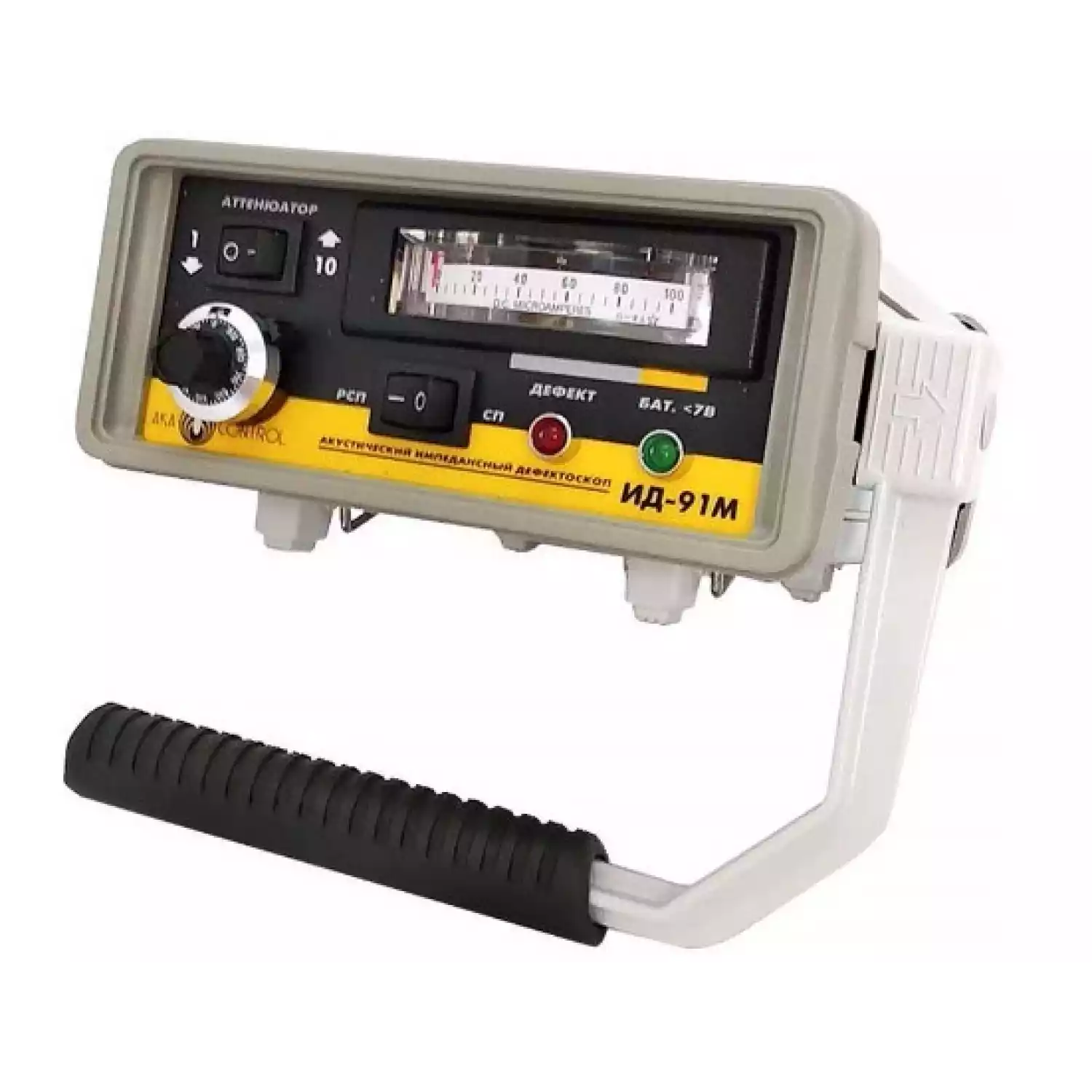

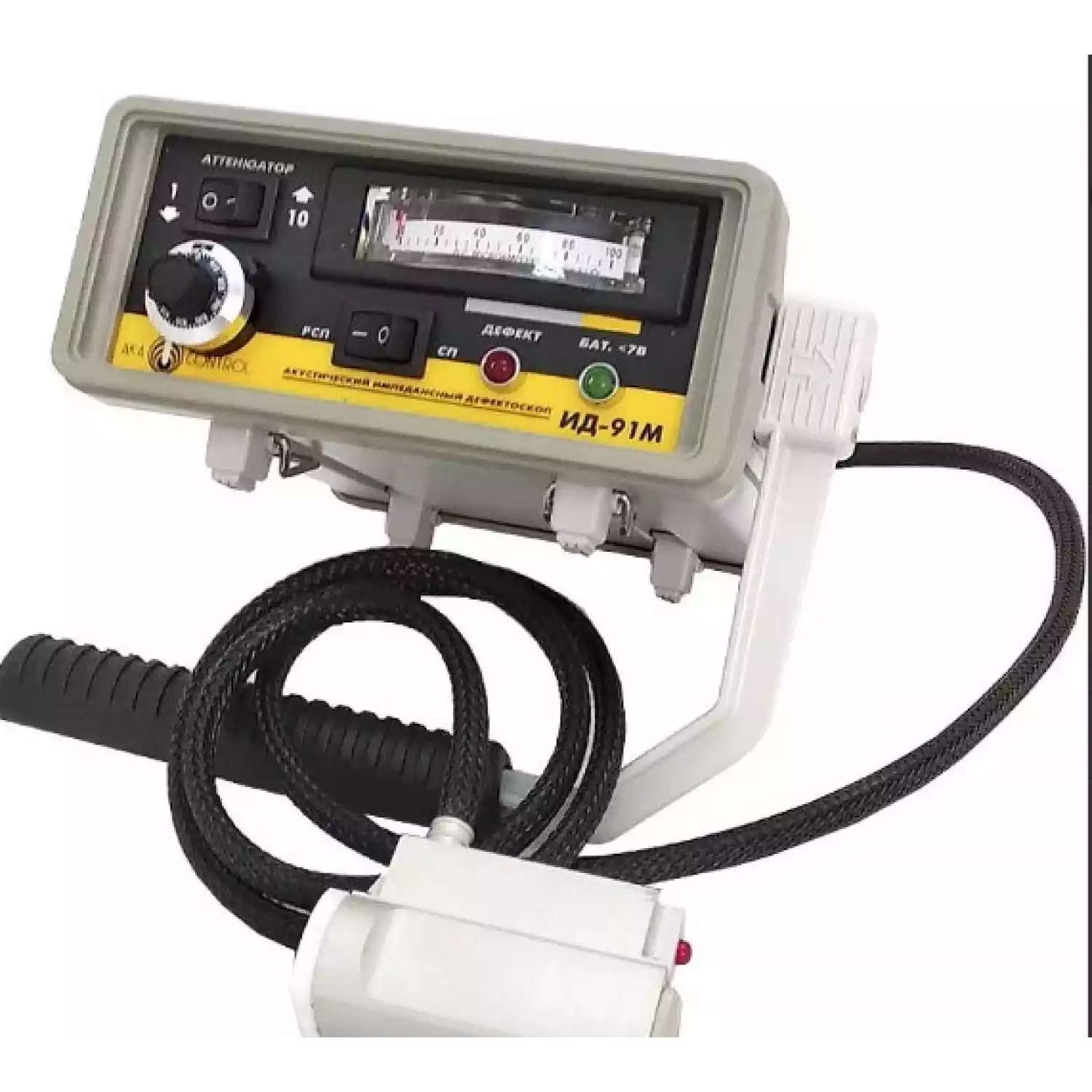

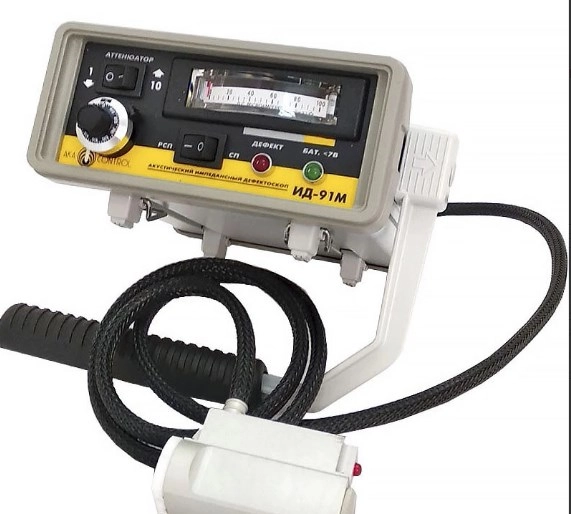

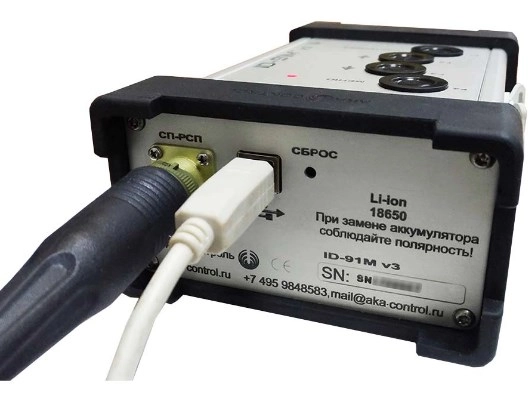

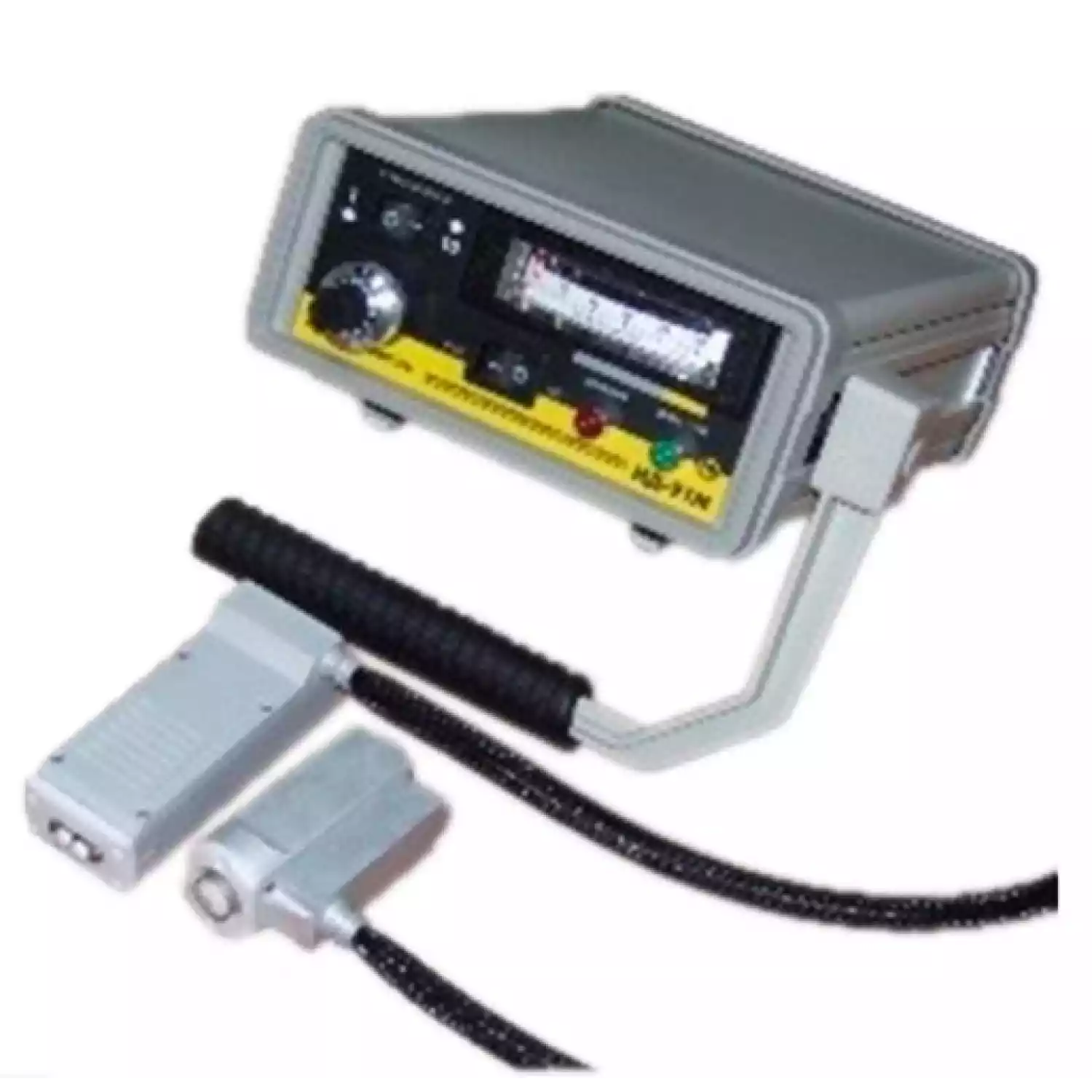

Акустический импедансный дефектоскоп ИД-91М предназначен для обнаружения локальных расслоений многослойных композиционных материалов. Дефектоскоп является прибором индикаторного типа, предназначенным для ручного контроля в цеховых и лабораторных условиях, а также в тех случаях эксплуатации, когда климатические условия не препятствуют его применению.

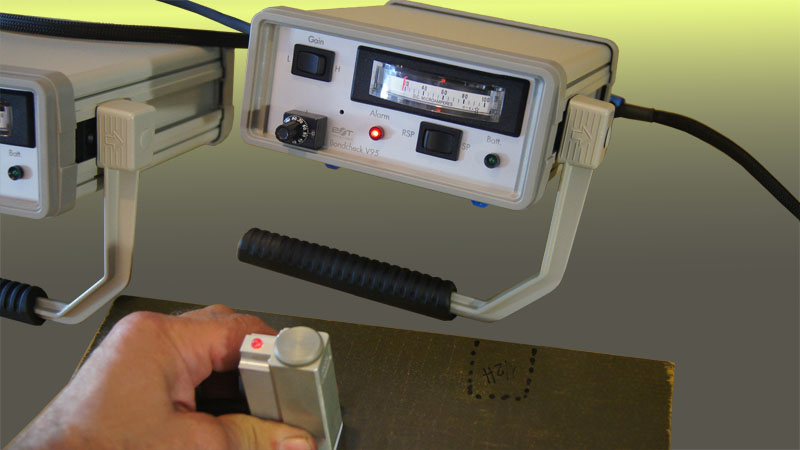

Области примененияАвиастроение; организации, эксплуатирующие летательные аппараты; космическая отрасль
Дефектоскоп является портативным прибором, предназначенным для ручного контроля в цеховых и лабораторных условиях, а также в тех случаях эксплуатации, когда климатические условия не препятствуют его применению.
Акустический импедансный метод использует зависимость механического импеданса контролируемого участка изделия от наличия в этом участке дефекта или изменения механических параметров изделия (ребра жесткости, толщины слоев и т.п.). Механическим импедансом Z называют отношение возмущающей силы F к вызываемой ею колебательной скорости V контролируемого участка объекта. Z= F / V
В дефектоскопе реализован импульсный вариант импедансного метода контроля, при котором с помощью излучающего пьезоэлемента в изделии ударно возбуждают упругие колебания, приемным пьезоэлементом принимают их и по параметрам сигнала с приемного пьезоэлемента судят о наличии дефекта в изделии.

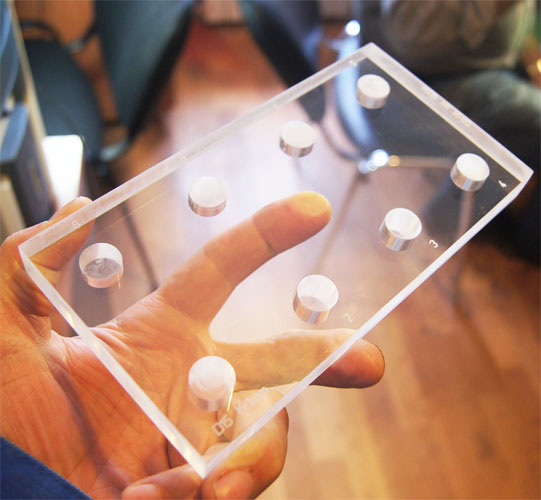

Принцип работы СП-преобразователя
В нагруженном на контролируемое изделие вибраторе, представляющем собой клееную конструкцию из излучающего, приемного пьезоэлементов и контактного наконечника, возбуждают импульс акустических колебаний, параметры которого определяются самим вибратором и механическим импедансом участка контролируемого изделия, на который нагружен вибратор. По амплитуде и частоте принятых колебаний судят о дефектности изделия.
Принцип работы РСП-преобразователя
В одном из двух вибраторов, нагруженных на контролируемое изделие, возбуждают импульс акустических колебаний, который, пройдя от точки ввода колебаний, принимается приемным вибратором в точке приема. Излучающий и приемный вибраторы являются узкорезонансными акустическими системами с одинаковыми резонансными частотами, поэтому колебания с частотой излучающего вибратора надежно принимаются приемным вибратором. Амплитуда импульса принятых колебаний является функцией многих параметров, таких как: добротность вибраторов, амплитуды возбуждающего импульса, силы прижатия вибраторов к изделию, а также механического импеданса зоны ввода и приема колебаний в изделии. По амплитуде принятых колебаний судят о дефектности изделия.
Упакованные дефектоскопы должны храниться в сухом помещении в соответствии с условиями хранения 1 по ГОСТ 15150-69. В помещении для хранения не должно быть токопроводящей пыли, паров, кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.
Транспортирование дефектоскопа без упаковки допускается только в пассажирских вагонах, каютах судов, салонах автомобилей и самолетов при температуре от –10 до +50 градусов по Цельсию и относительной влажности до 98% при температуре +20 градусов по Цельсию.
|
Основной объект контроля
|
Композиты |
|
Методы контроля
|
Классический |
|
Произведено в РФ
|
Да |
|
Тип преобразователя
|
|
|
СП
|
РСП |
|
Контролируемый материал*
|
|
|
сотовые конструкции
|
сплошной пластик |
|
Минимальный размер выявляемого дефекта
|
|
|
5mm
|
8mm |
|
Минимальная толщина обшивки
|
|
|
0.5мм
|
0.8мм |
|
Минимальный радиус кривизны выпуклой (вогнутой) поверхности
|
|
|
6(20)мм
|
6(20)мм |
|
Краевой эффект ( диаметр минимальной зоны контроля
|
|
|
20мм
|
50мм |
|
Питание
|
напряжениe питания 7,5-12 В (тип 6F22, Крона) |
|
Световая и звуковая индикация дефекта
|
есть |
|
Габариты электронного блока
|
160 х 74 х 200 мм |
|

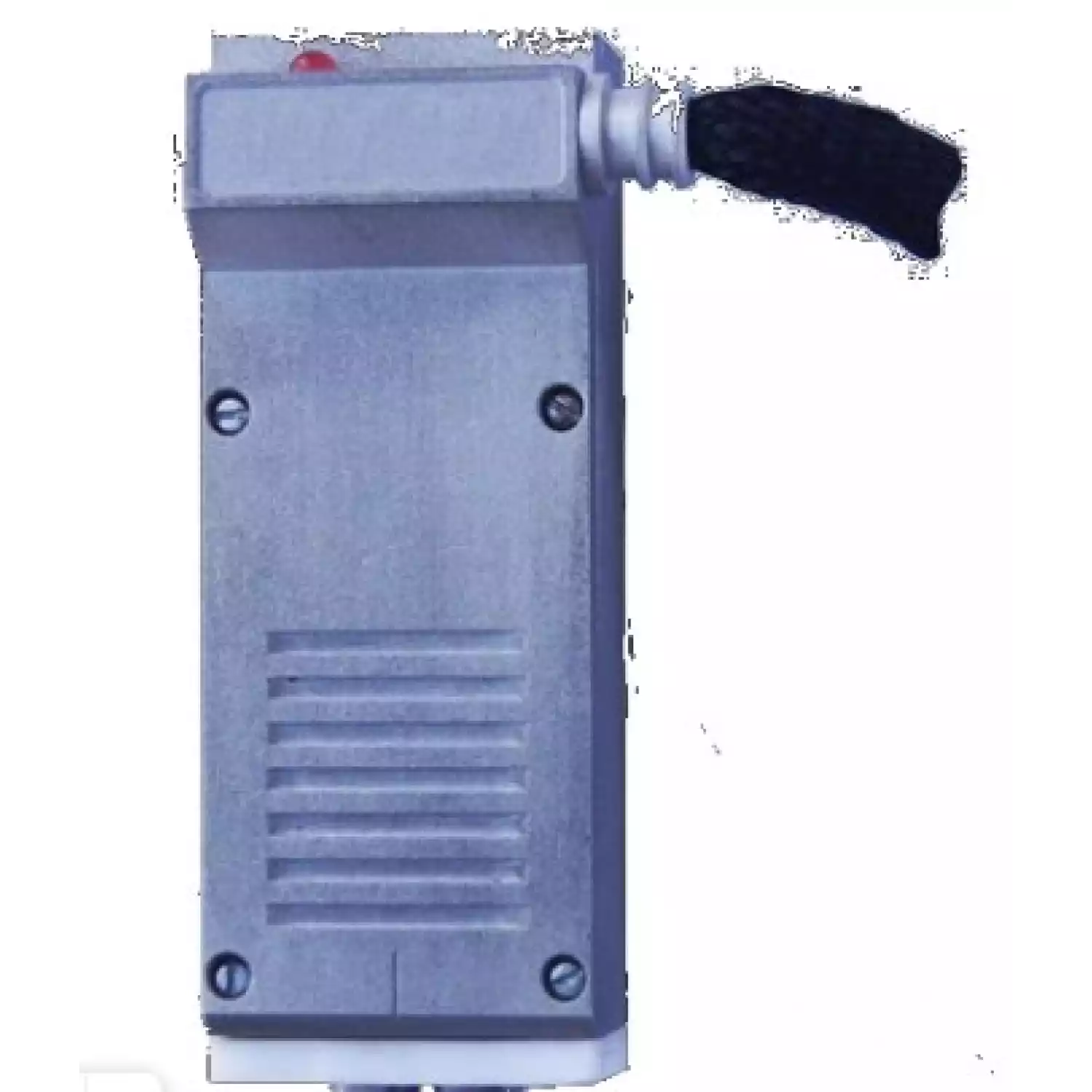

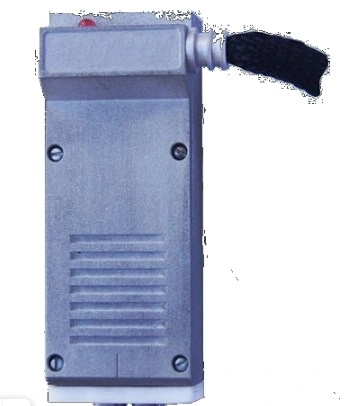

Габариты преобразователей
|
|
|
67 х 28 х 45 мм
|
100 х 32 х 22 мм |
|
Диапазон рабочих температур
|
-10…+40 °C |
|
Масса электронного блока
|
0,5 кг |
|
Порог срабатывания сигнализации о дефекте
|
75 (для некоторых исполнений 60) |
|
Максимальная скорость сканирования для конструкций с шероховатостью контролируемой поверхности Rz<30
|
0,10м/с |
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

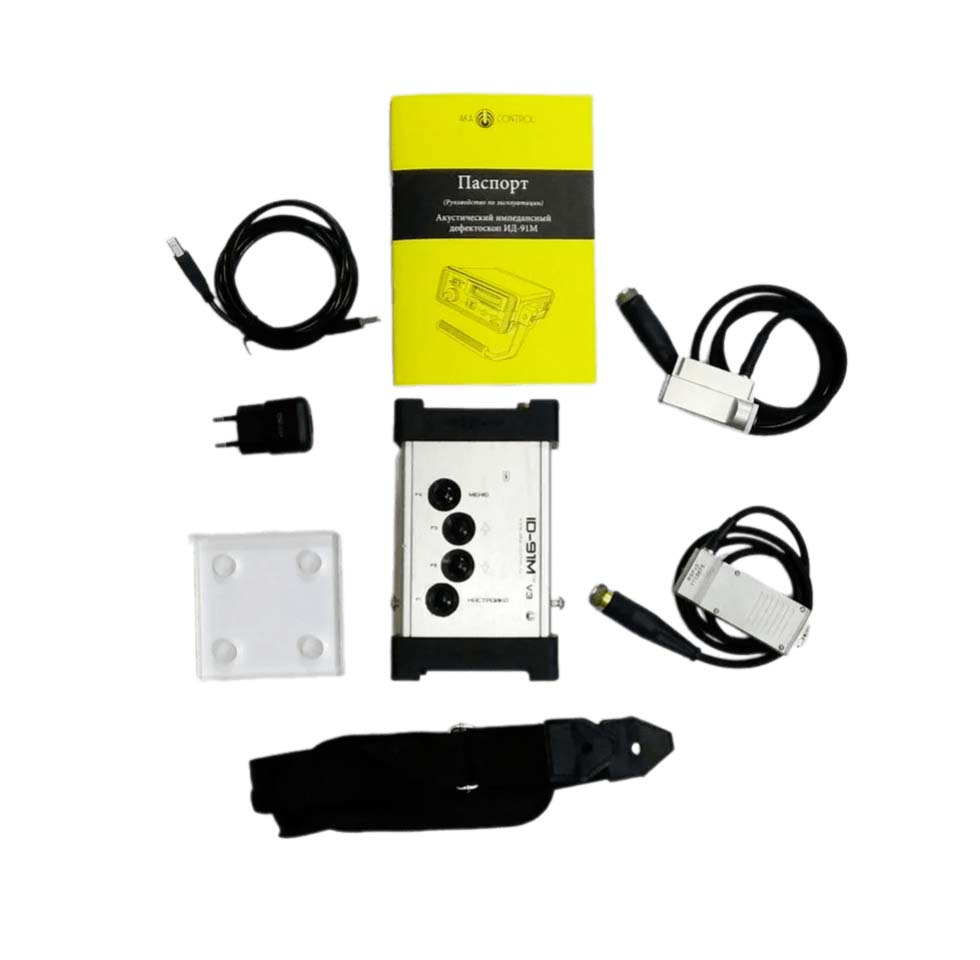

Вместе с продукцией вы получаете:
