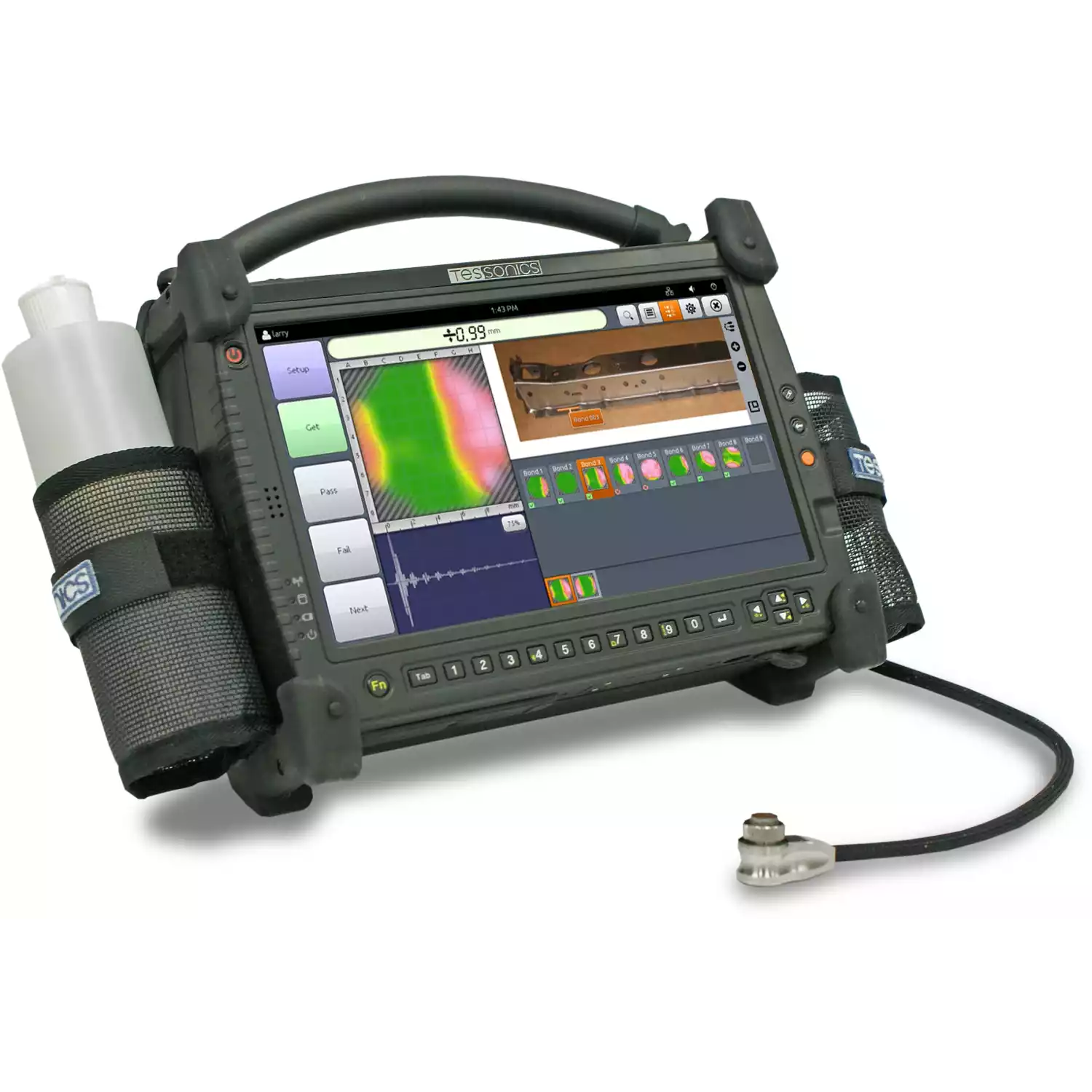

Ультразвуковой дефектоскоп RSWA

RSWA – единственный в мире прибор, использующий уникальный 52-элементный ультразвуковой матричный преобразователь, позволяющий получать информацию о внутренней структуре и о поверхности исследуемого изделия в местах точечной сварки.

Портативный, удобный и простой в использовании прибор предназначен для неразрушающего контроля точечной сварки в автомобильной, аэрокосмической промышленности и других отраслях.

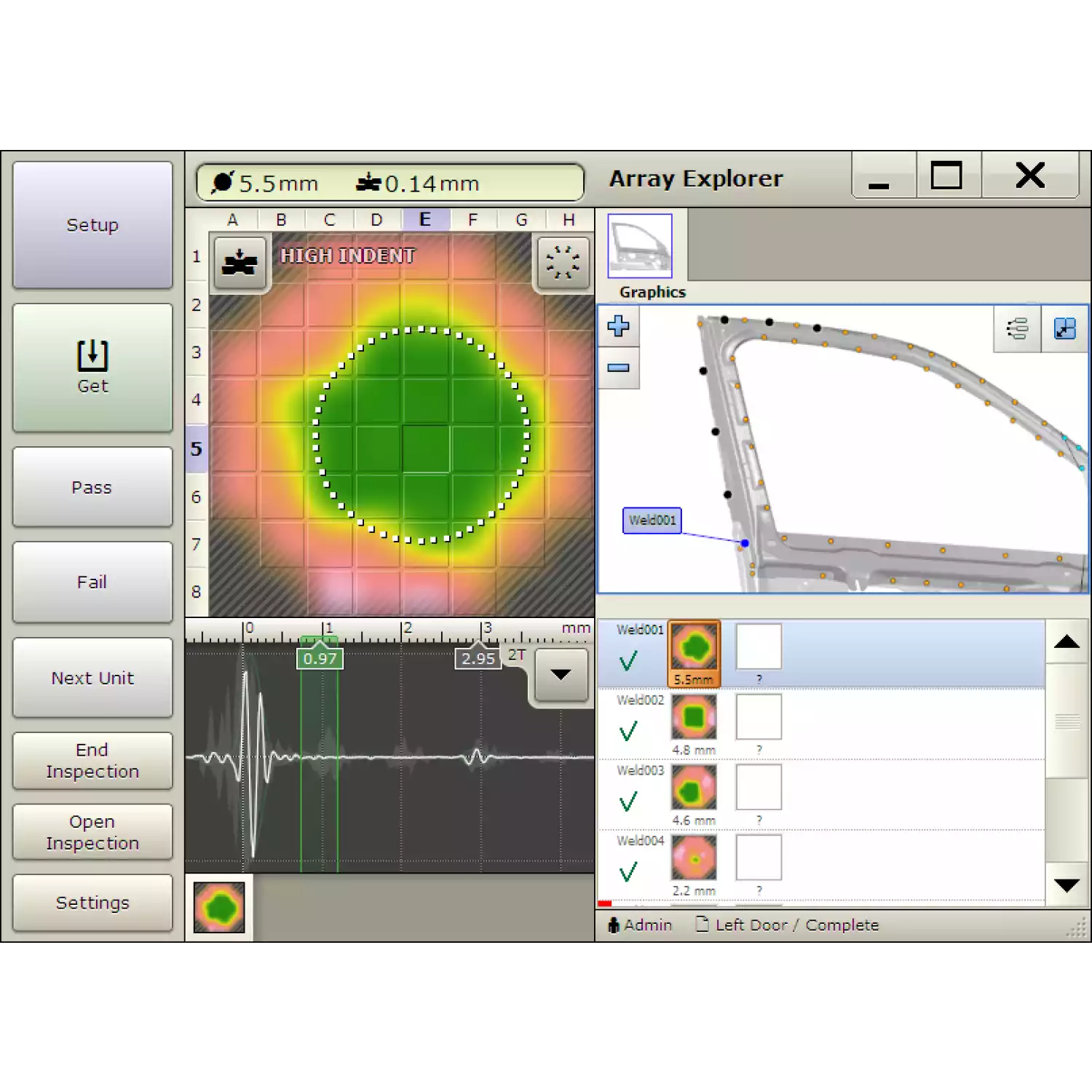

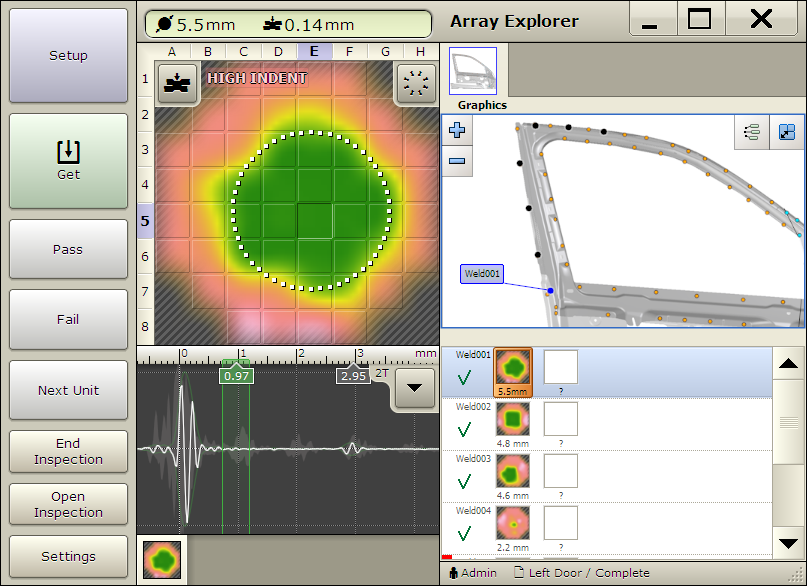

Специализированные алгоритмы обработки информации восстанавливают изображение ядра сварного соединения, рассчитывают и определяют его средний диаметр и площадь.

Отличительные особенности:

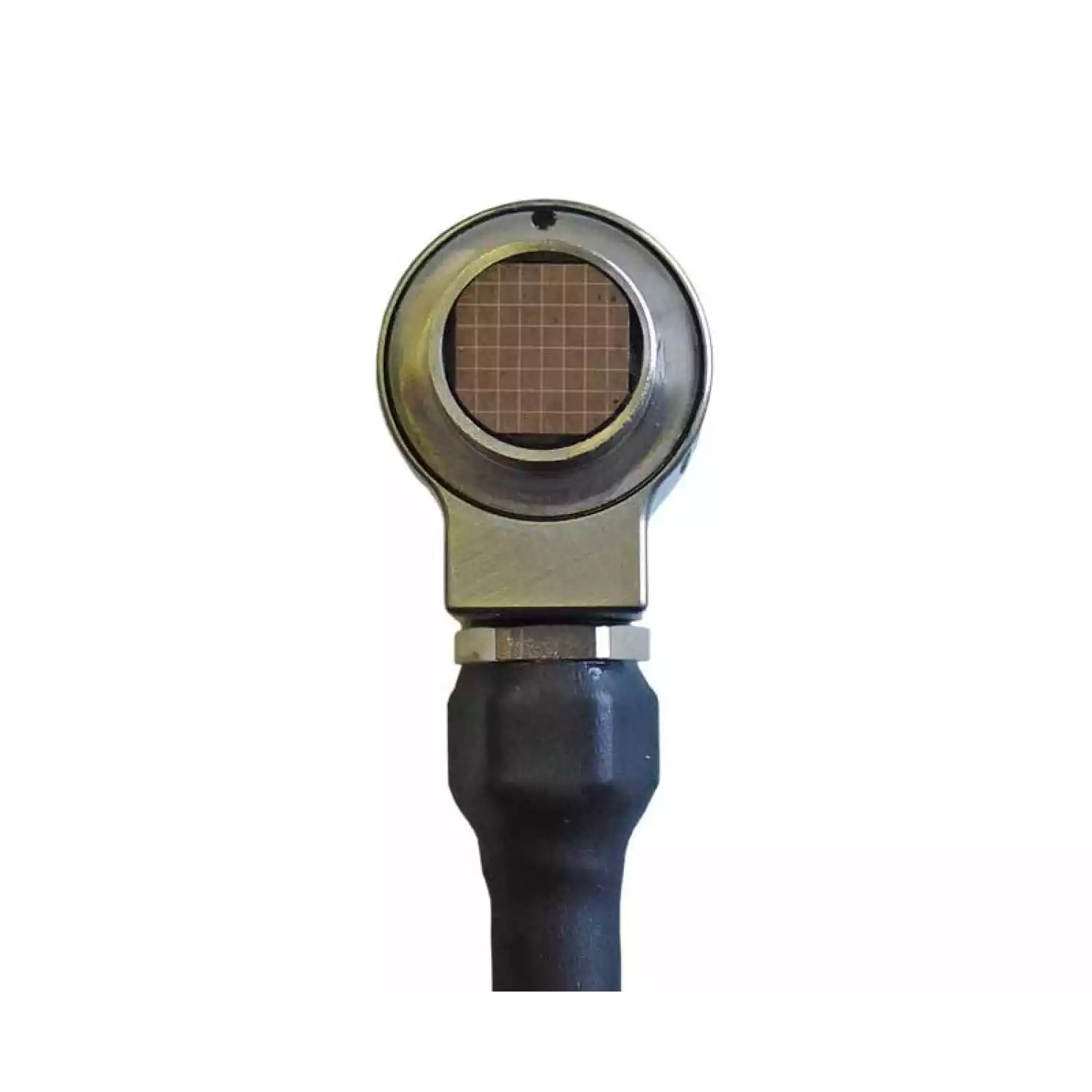

52-канальный ультразвуковой матричный преобразователь, не имеющий аналогов в мире;
малый размер преобразователя, обуславливает удобство работы и легкий доступ к объекту контроля;
автоматическая калибровка элементов датчика и установка параметров алгоритма обработки при смене толщины металла по нажатию одной кнопки;
покадровый и непрерывный режим (обновление изображения в режиме реального времени);
автоматическое и ручное определение размера ядра сварки;
автоматическое определение величины продавливания поверхности (отпечаток электрода) и толщины сваренного соединения;
система построения отчетов;
наличие системы протоколирования результатов контроля, включая загрузку базы параметров сварок контролируемых деталей, запоминание «сырых» ультразвуковых сигналов и результатов обработки, запоминание решений оператора, экспорт данных для внешней статистической обработки;
наличие беспроводного интерфейса управления процессом контроля;
наличие пластиковой сменяемой линии задержки;
высокая пыле-влагозащищенность;
аккумуляторное питание (не менее 8 часов автономной работы);
наличие OSWindows 7.

Технические характеристики:

Электронный блок
Процессор	Intel® Atom N270 1.6ГГц
Оперативная Память	2 GB DDRII SODIMM
Жесткий Диск	2.5” 60 Гб SSD SATA
Экран	Резистивный сенсорный, 10.2” TFT LCD с подсветкой LED
Разрешение	1024 × 600

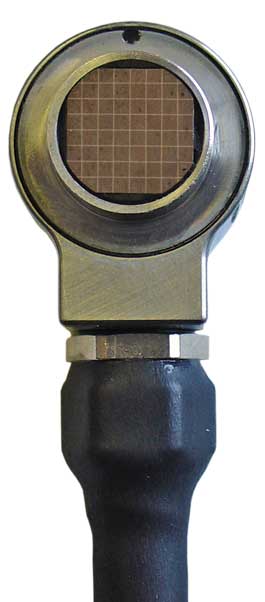

Ультразвуковой преобразователь
Количество каналов	52
Диаметр матрицы	10 мм
Частота	15 МГц
Корпус преобразователя	Нержавеющая сталь
Коммуникации
Gigabit Ethernet 10/100/1000Mbps
WLAN 802.11 b/g
Bluetooth 2.0 EDR Class 1 Module (опционально)
Внешние порты
Два USB 2.0, один MiniUSB
Микрофон/наушники
RJ45 Ethernet
CMCIA, CompactFlash
15 pin D-sub VGA
Питание и аккумуляторы
Два 9-cellsmartLi-ion аккумулятора (7800 мАч)
Адаптеры питания: 100 – 240 В, 50 – 60 Гц, 65 Вт
Среднее время непрерывной работы	9-12 часов
Диапазон рабочих температур	5º – 40º C
Температура хранения:	-20º – 60º C
Габариты, мм	270×260×115
Вес с аккумуляторами, кг	4,5

Области применения:

металлические пластины: двух и трехслойные, толщиной от 0,6 мм и более;
типы металла: обычная сталь, высокопрочная сталь, алюминий;
покрытия: без покрытия, цинковое покрытие, окрашенная сталь.

Предприятия, которые используют RSWA: Chrysler, BMW, Ford, Toyota, Mercedes-Benz, Boeing.

Для данного прибора дополнительно может быть поставлено специализированное программное обеспечение - «ABIS» (Adhesive Bond Inspection System — Система контроля клеевых соединений), разработанное для неразрушающего контроля качества клеевых соединений при сборке элементов конструкций в автомобильной и аэрокосмической отраслях. Эта система отображает и записывает информацию об однородности клеевого состава в местах шарнирных соединений узлов и агрегатов, и предлагает принять или отклонить показания, в соответствии с установленными границами для предварительной сушки и после отверждения клеевого состава. Прибор способен обнаруживать клей на внутренних сторонах первого / второго металлических листов, и расслоения внутри клеевого слоя.

Отличительные особенности:

односторонний доступ;
режим А-скана;
режим оценки качества сцепления на обоих интерфейсах клеевого слоя в реальном времени;
латеральное разрешение — 6 мм

Назначение:

определение наличия клеевых соединений с обратной стороны контролируемого металла (сталь и алюминий) толщиной от 0,7 мм.
