Ультразвуковой дефектоскоп УСД-60
Артикул: 322

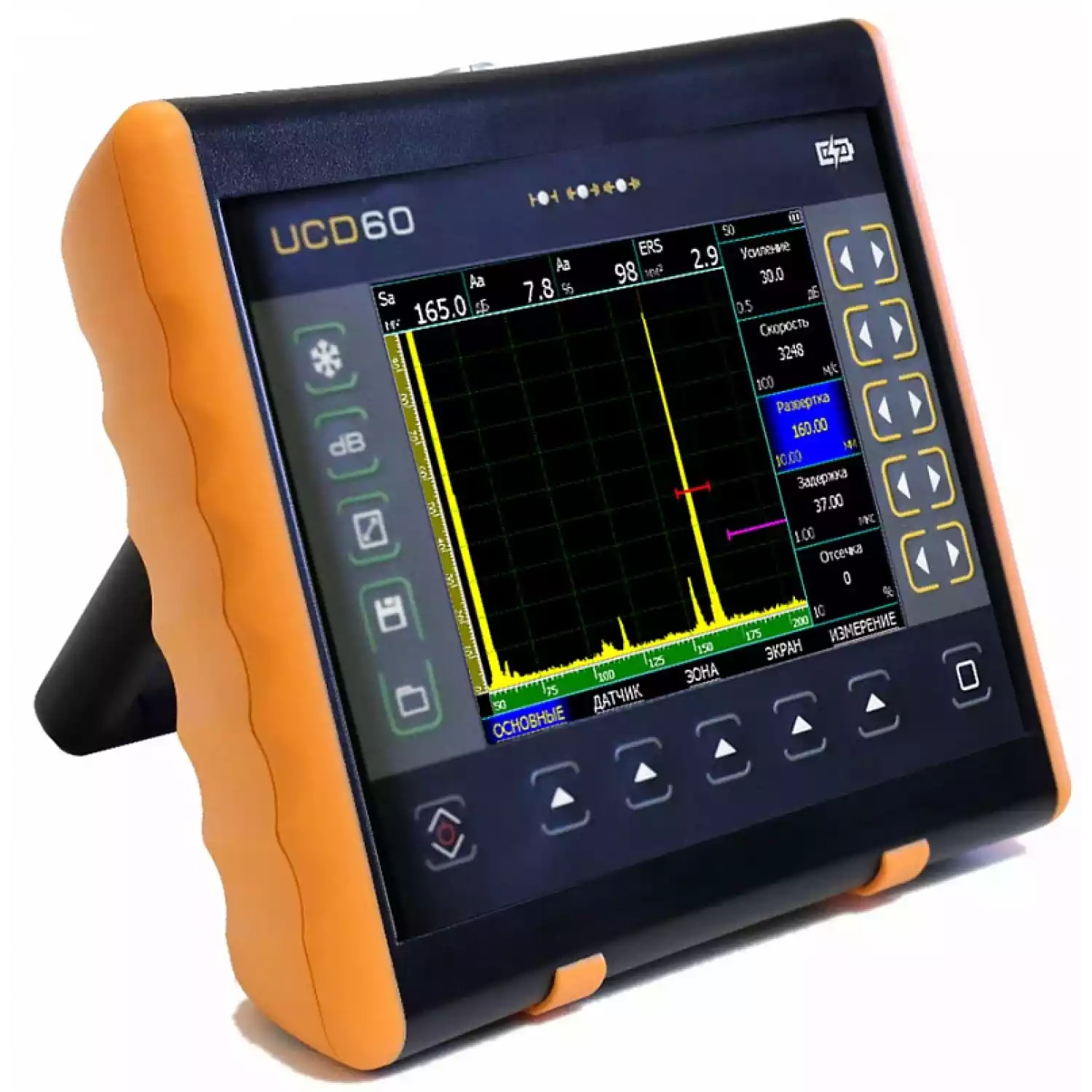

Ультразвуковой дефектоскоп УСД-60

Артикул: 322
Универсальный ультразвуковой дефектоскоп УСД-60 с цветным TFT дисплеем 135 х 100 мм выводит сигналы в виде А, B, C -сканов, записывает большой объем данных, автоматически формирует отчеты и протоколы и позволяет выводить их на печать непосредственно с прибора. Прибор позволяет измерять толщину изделий с высокой точностью и коррекцией V-образности, проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) контроль. Предусмотрена возможность подключать многоканальные сканирующие системы (до 32-х каналов).
Подробнее

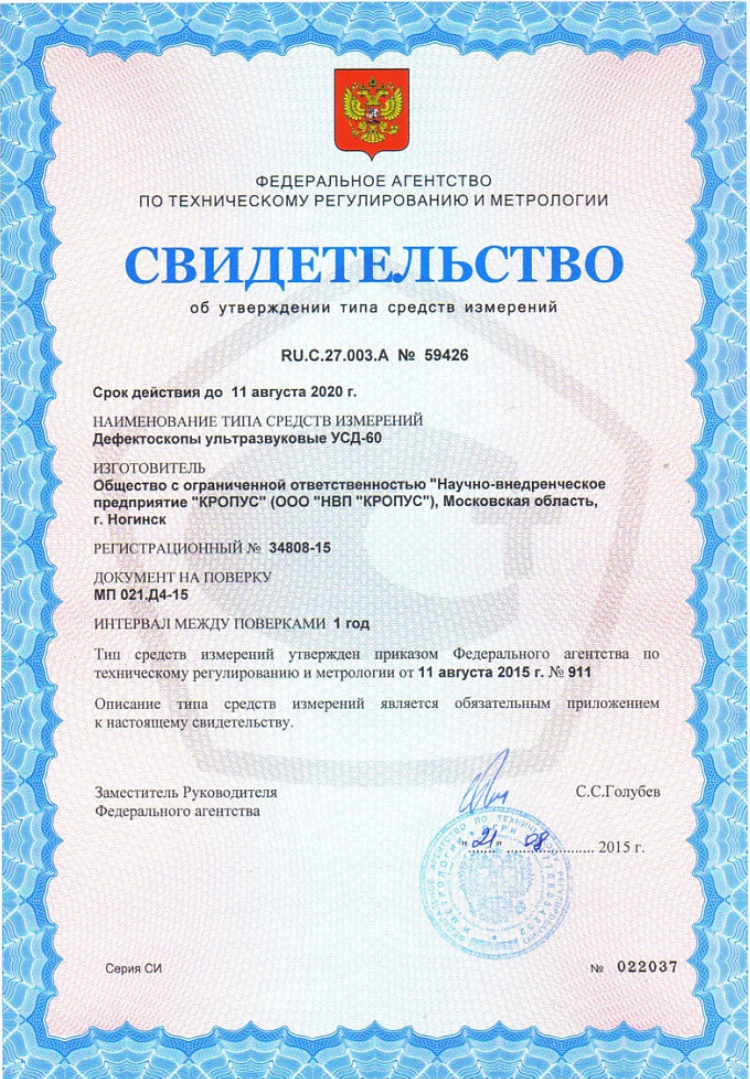

Внесен в реестр СИ
Модификации:
УСД-60 ( стандартный комплект)
Под заказ
Срок поставки от 7 дней
599 400 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Ультразвуковой дефектоскоп УСД-60 выступает в качестве надёжного средства для обнаружения дефектов при проведении УЗ контроля. От предыдущих моделей своей линейки он отличается более расширенным функционалом. Добавлены возможности:

  • Построение координатной развёртки изделия с использованием подключаемого датчика пути (опция).
  • Обработка и хранение больших объемов данных с автоматическим созданием отчетов.
  • Построение многоканальной сети (до 32 каналов) автоматизированного ультразвукового контроля на предприятии с использованием дефектоскопов УСД-60 в качестве управляемых по протоколу TCP/IP серверов сбора информации от датчиков ПЭП.
  • Проведение измерений толщины изделий менее 0,8 мм.
  • Анализ трёх независимых зон одновременно с индивидуально настроенными алгоритмами для определения дефекта.
  • Построение диаграмм АРД (амплитуда - расстояние - диаметр).
  • Спектральный анализ сигнала (может пригодиться для определения реальной частоты, на которой работает тот или иной пьезоэлектрический преобразователь ПЭП).

Технологии генерации и приема сигналов в дефектоскопе УСД-60

Дефектоскоп УСД-60 снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения, включая узколополосные фильтры для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Функционал включает функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, что позволяет реализовывать современные методики контроля.

Интеллектуальная база данных преобразователей для упрощения настроек

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений, обеспечивают легкость и понятность процедуры настройки.

Многоканальные опции и координатная развертка при помощи оптического энкодера

Вход для двухканального оптического энкодера обеспечивает построение B-скана с координатной разверткой изделия, а также С- и D- сканов в специальных версиях.

Гибкая программная структура для наращивания возможностей прибора

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.

Прецизионная толщинометрия с использованием активных ЭМА преобразователей

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

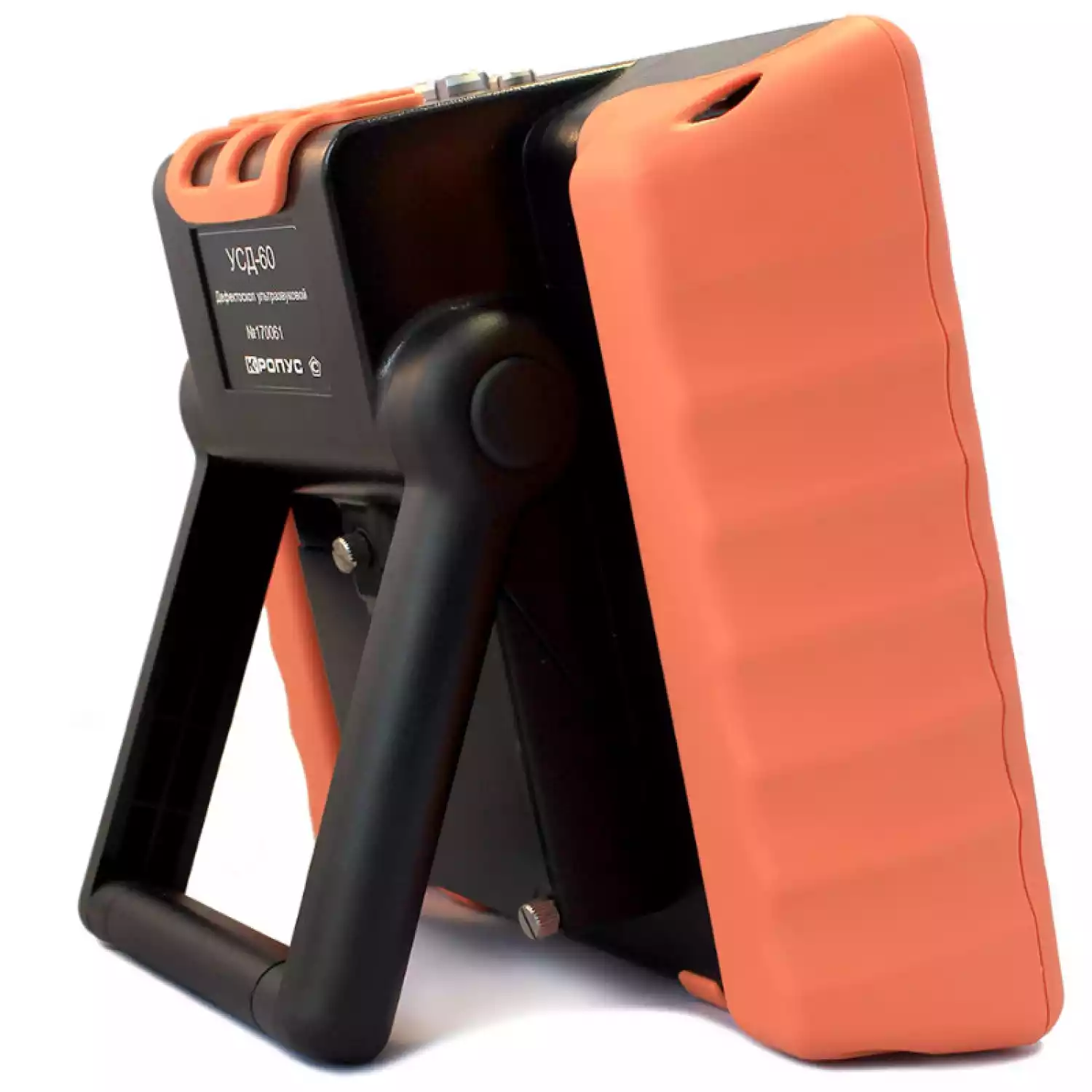

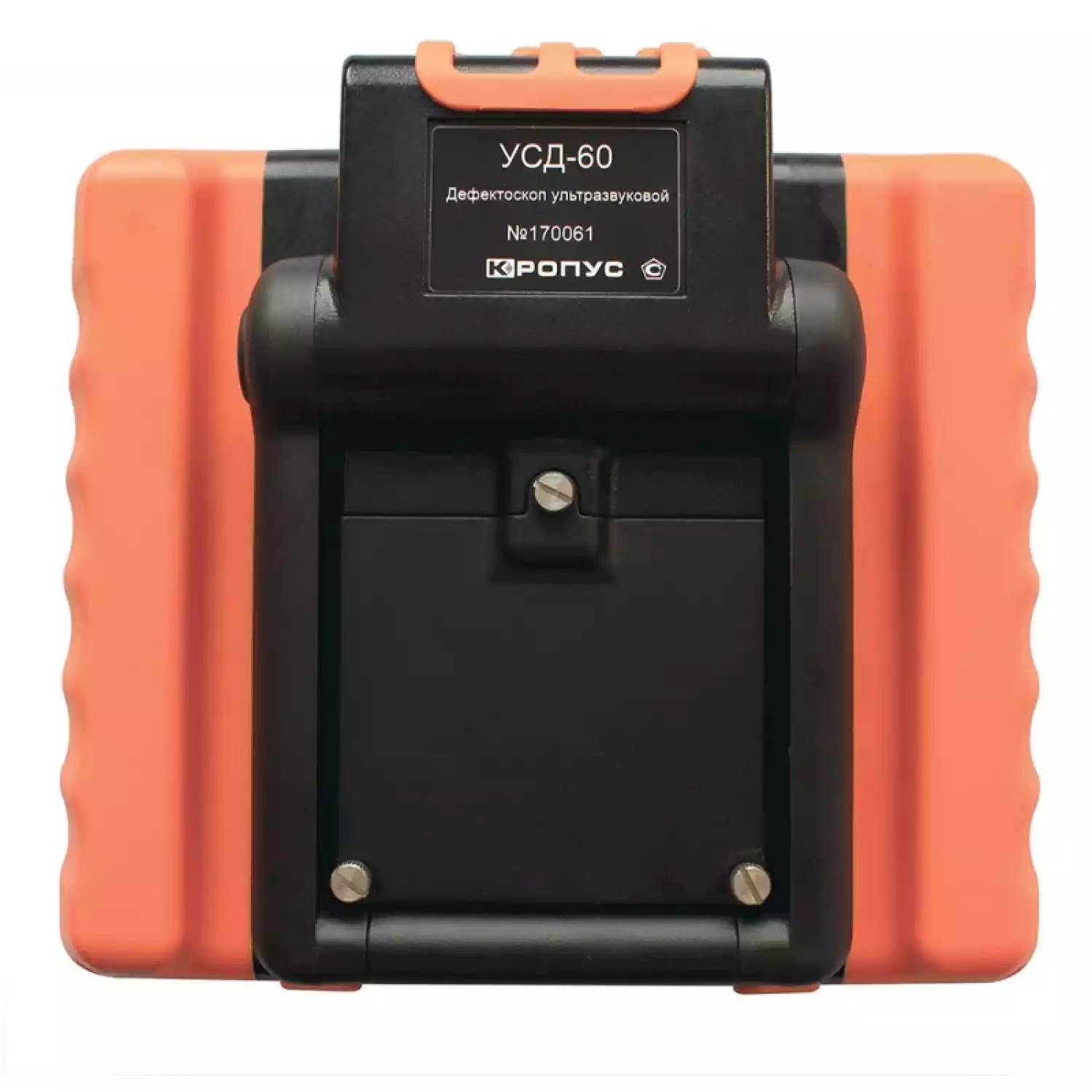

Устойчивость к экстремальным условиям с ударопрочным корпусом и морозостойким экраном

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Реальный недетектированный радиосигнал в дополнению к классическим видам

  • Полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности

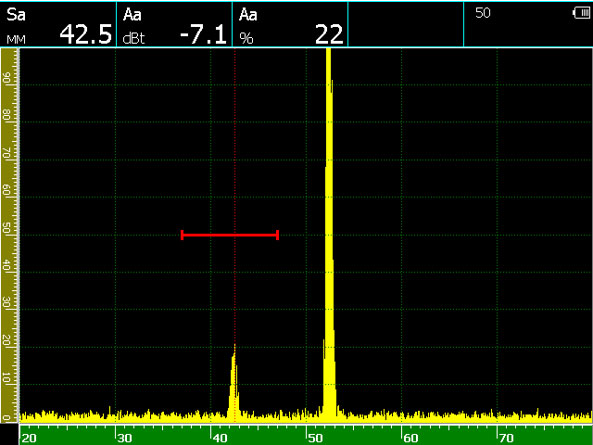

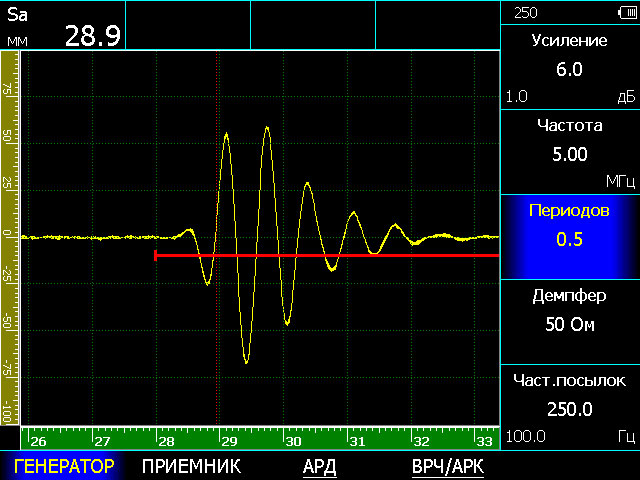

Радиосигнал на экране УЗ дефектоскопа УСД-60

Библиотека преобразователей

  • Позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.

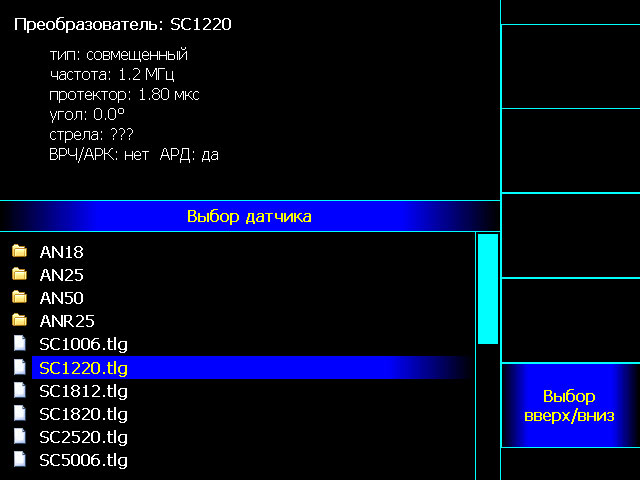

Выбор ПЭП из памяти / дефектоскоп ультразвуковой УСД-60

Автоматическая калибровка призмы преобразователя

  • По образцам СО-3 и V-2

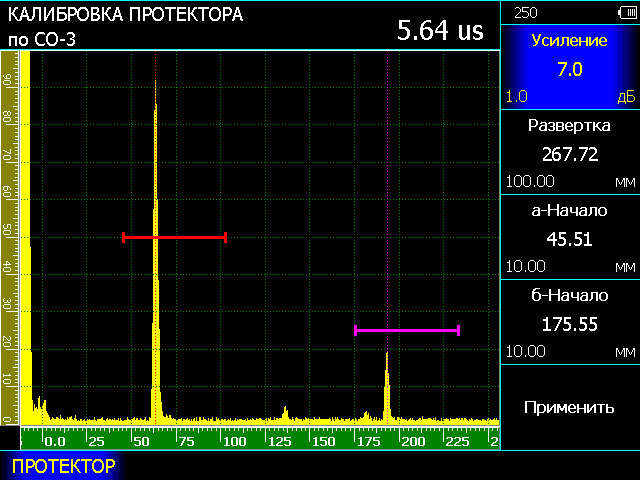

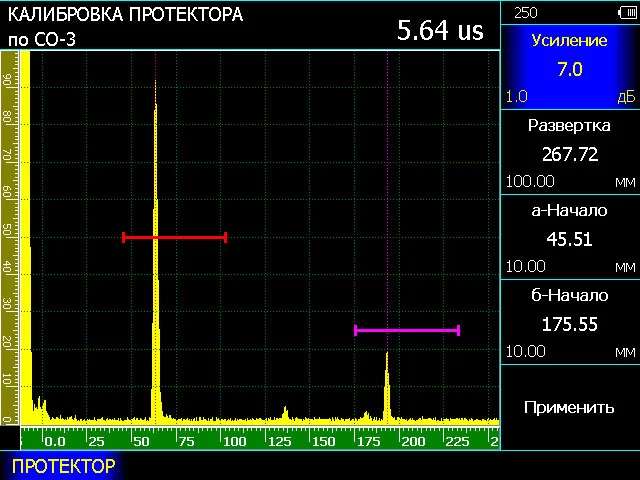

Калибровка призмы на ультразвуковом дефектоскопе УСД-60

Автоматическая калибровка

  • Развертки и стробов при контроле сварных соединений

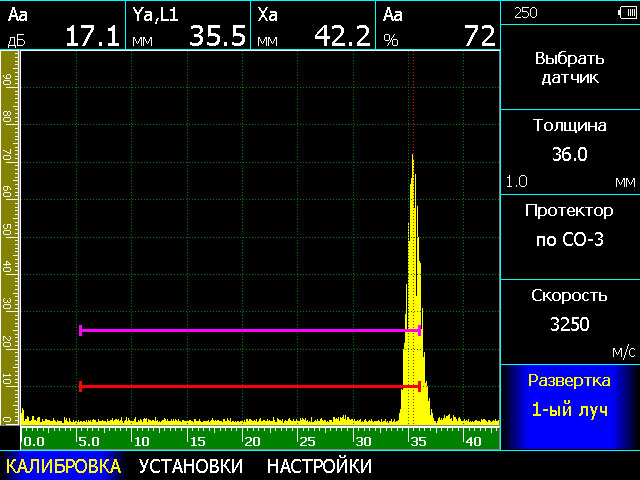

Калибровка по 1-му лучу на дефектоскопе УСД-60

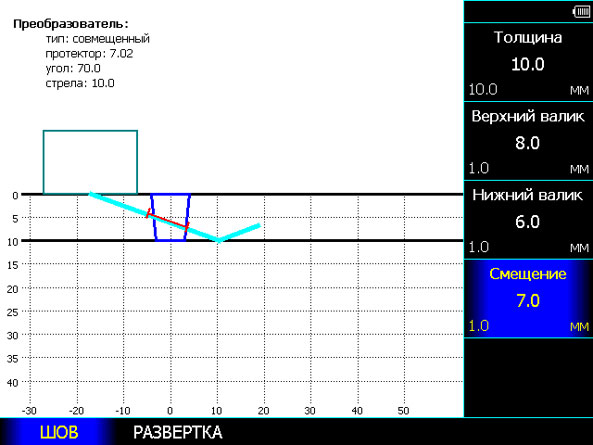

Помощник контроля сварных соединений

  • С построением хода лучей
  • С учетом толщины контролируемого материала и геометрии сварного шва.


Полноэкранный режим работы

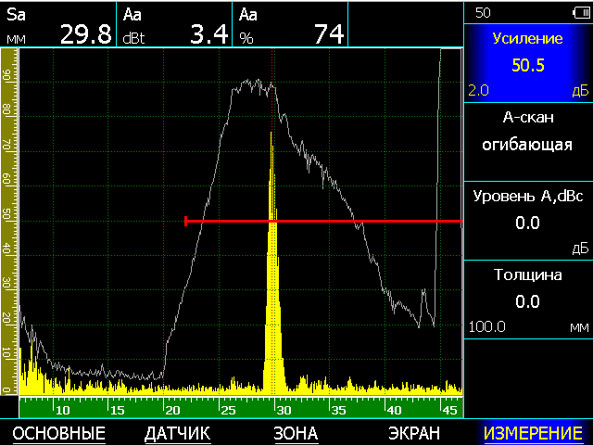

Режим огибающей сигнала

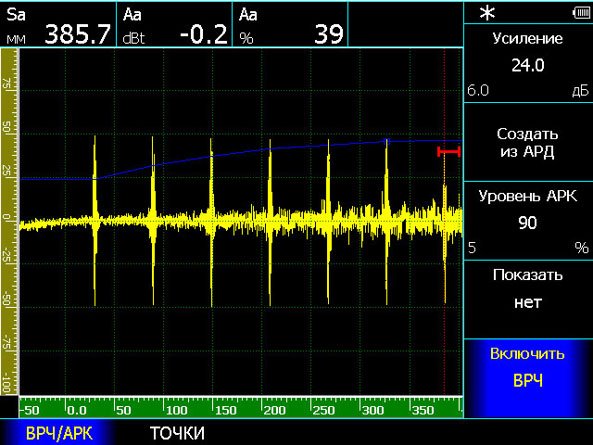

Функции Временной Регулировки Чувствительности (ВРЧ) и АРК

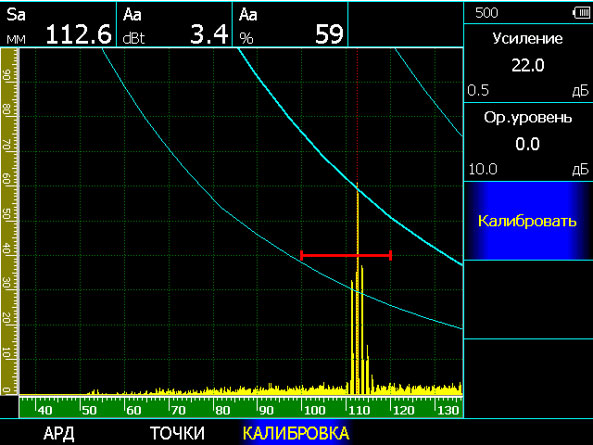

Встроенные АРД диаграммы


  • Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
  • Запись сигналов по 1 или 2х координатному датчику оборотов
  • Функции ВРЧ, АРК и АРД
  • Работа с ЭМА преобразователями
  • Конструктор геометрии сварного шва

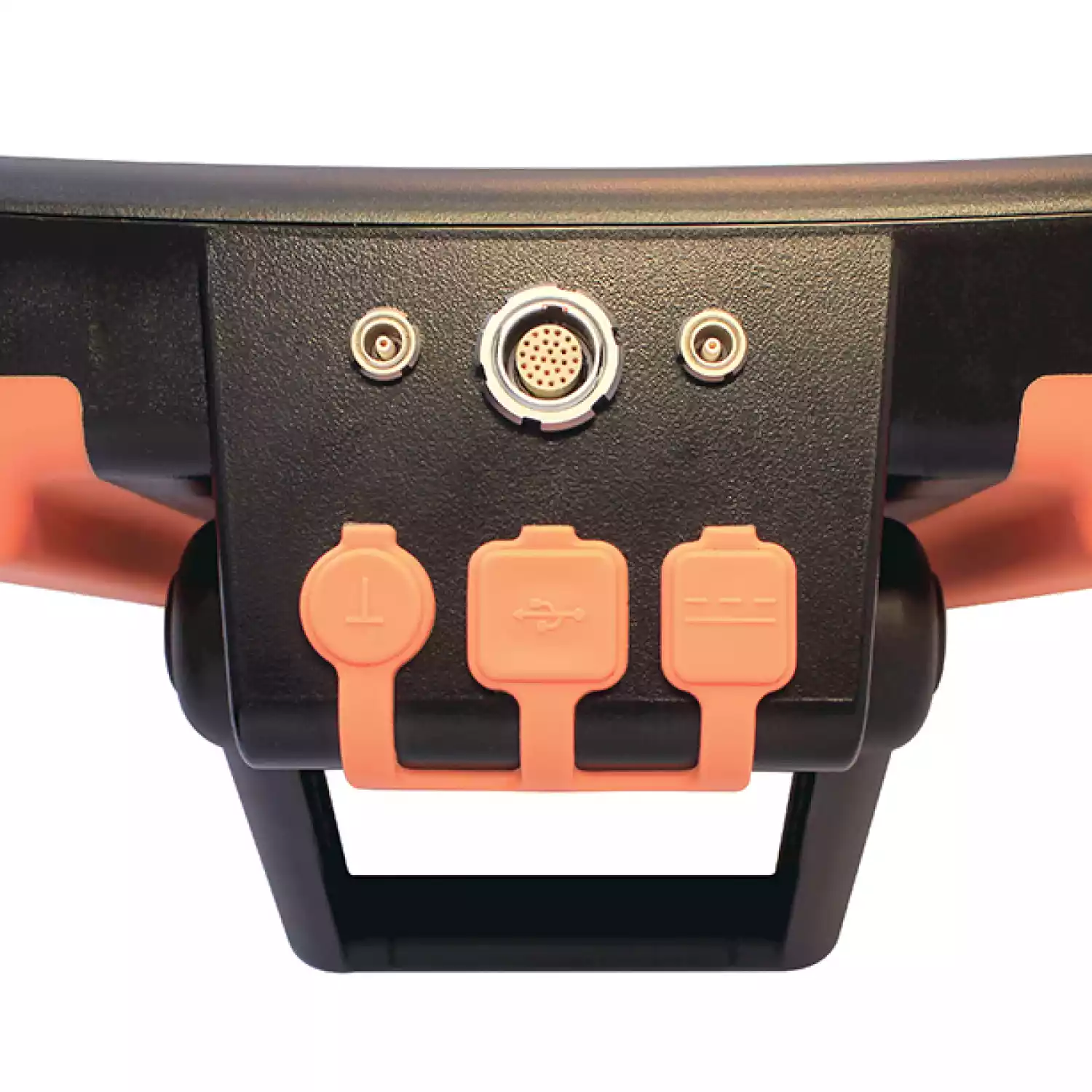

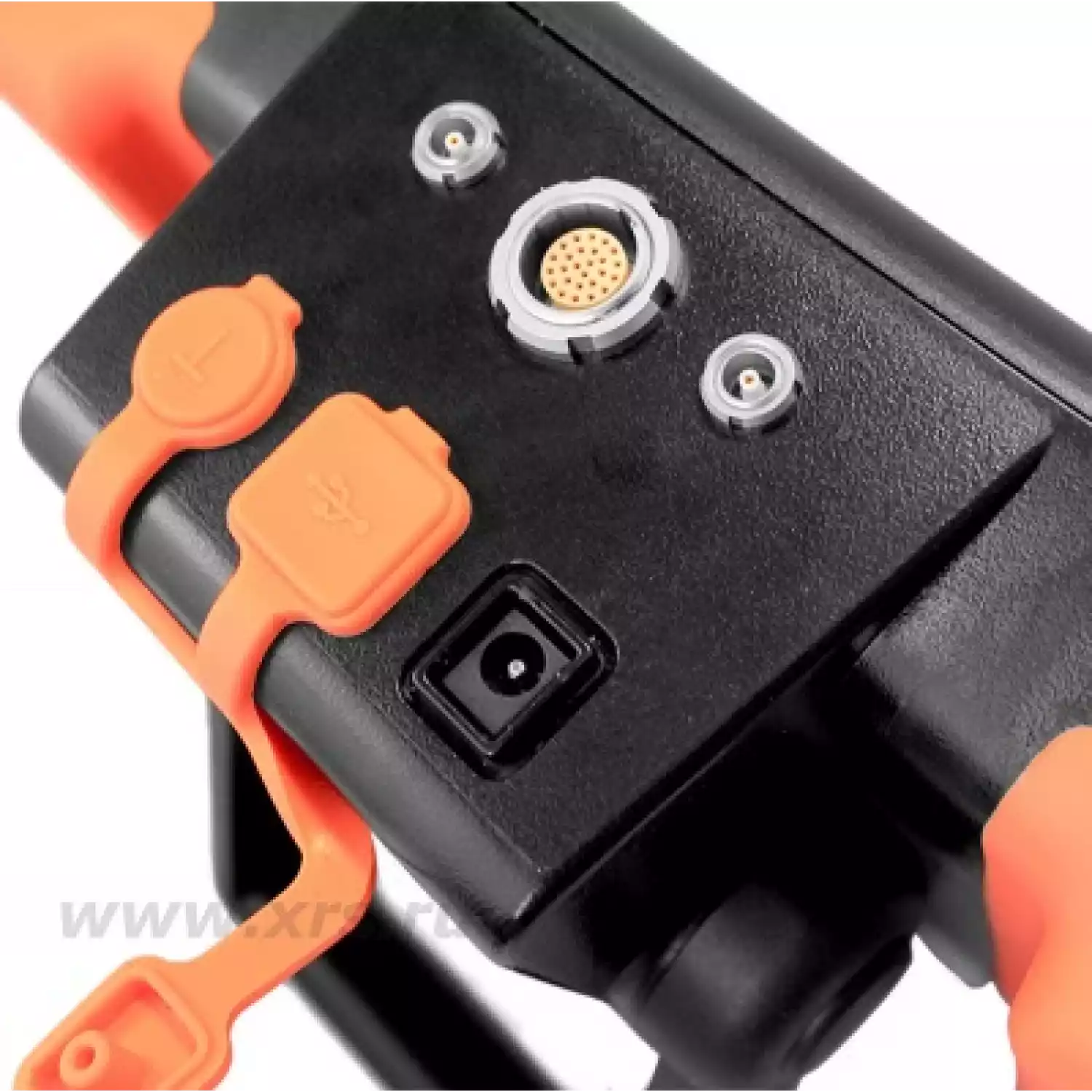

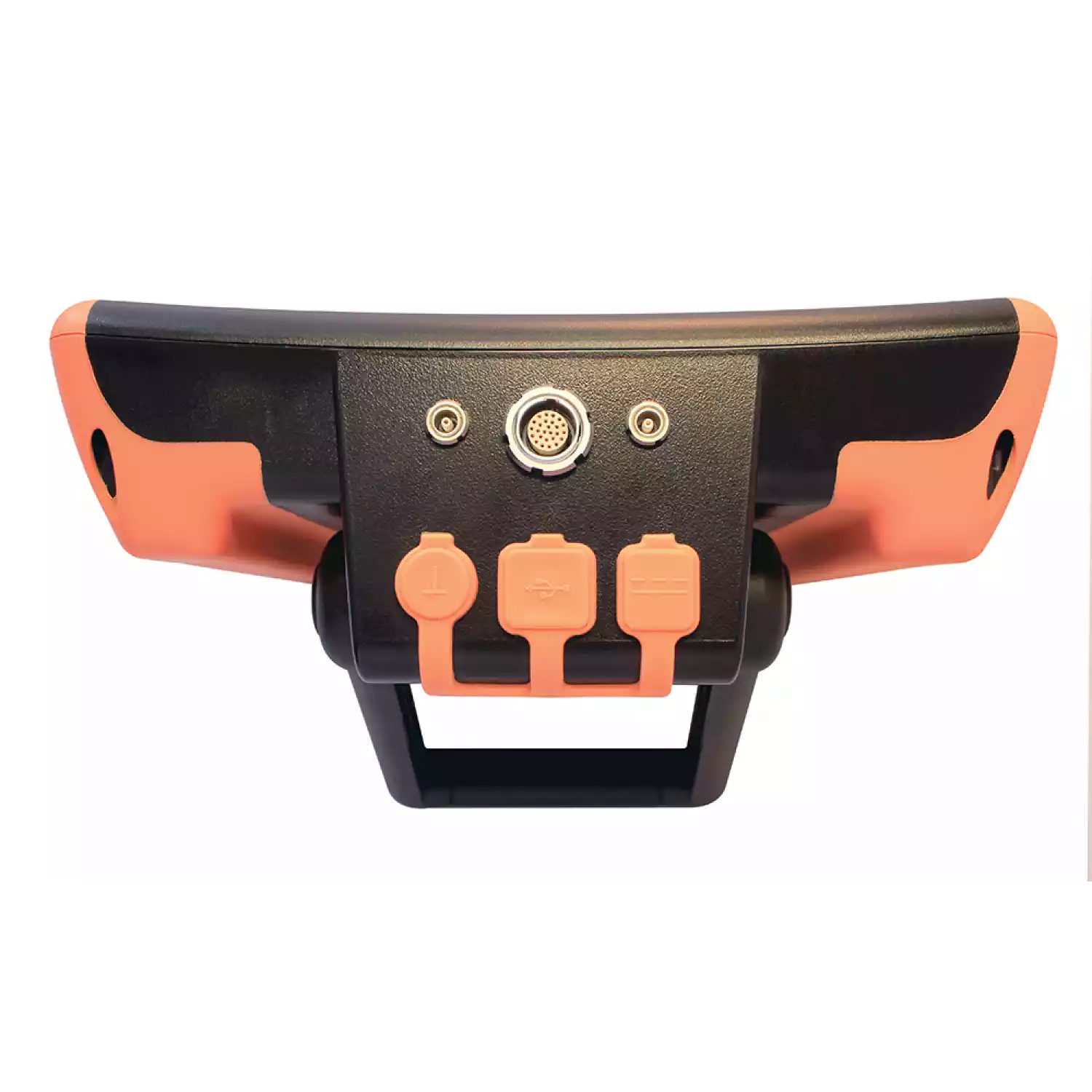

  • Интерфейс: USB
  • Обновление прошивки по USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора

Комплектация

  • Дефектоскоп ультразвуковой УСД-60
  • Аккумулятор Li-ion, 8000 мА/ч (встроенный)
  • Блок питания сетевой 18 В, 3,5 А
  • Преобразователи ультразвуковые - по заказу - 4 шт.
  • Кабель 2 СР50 (BNC) - Lemo00 - 2 шт.
  • Кабель COM для связи с компьютером
  • Защитный чехол для крепления на корпусе оператора
  • Диск с программным обеспечением
  • Комплект эксплуатационной документации
  • Сумка (кейс) для транспортировки и хранения
Подробнее
Возможность механизированного контроля
Да
Основной объект контроля
Металлы
Методы контроля
Классический, TOFD метод
Дополнительные функции
АРК (DAC), ВРЧ
Разрешение экрана, пикс
640 х 480 точек
АРД
Да
B-skan
Да
ЭМА метод
Да
Произведено в РФ
Да
Развертка
мин.: 0 - 2,67 мкс; макс.: 0 - 1000 мкс - с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка
от -4 мкс до 1000 мкс с шагом 0,01 / 0,1 / 1 / 10 / 100 мкс
Максимальная длина контролируемого материала
до 6000 мм (эхо-режим)
Диапазон скоростей
1000 - 9999 м/с
Задержка в призме
0 - 100 мкс с шагом 0,01 / 0,1 / 1 и 10 мкс
Демпфирование
25 ом / 50 ом / 1000 Ом
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса
регулируемый от 0 до 15 полупериодов, с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ
регулируемая от 20 до 2000 Гц, с шагом 1/ 5/ 10 или 100 Гц
Усилитель
широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 32 точкам, регулируемая по высоте
Детектирование
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка
компенсированная, 0-90% высоты экрана
Зоны контроля
три независимых зоны
начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании
от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей
Цветной, TFT 640 х 480 точек (135 х 100 мм - физически). Специальный режим работы экрана при ярком освещении
А-сигнал
480 x 300 точек в стандартном режиме
Память
500 настроек с А-сигналом; 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

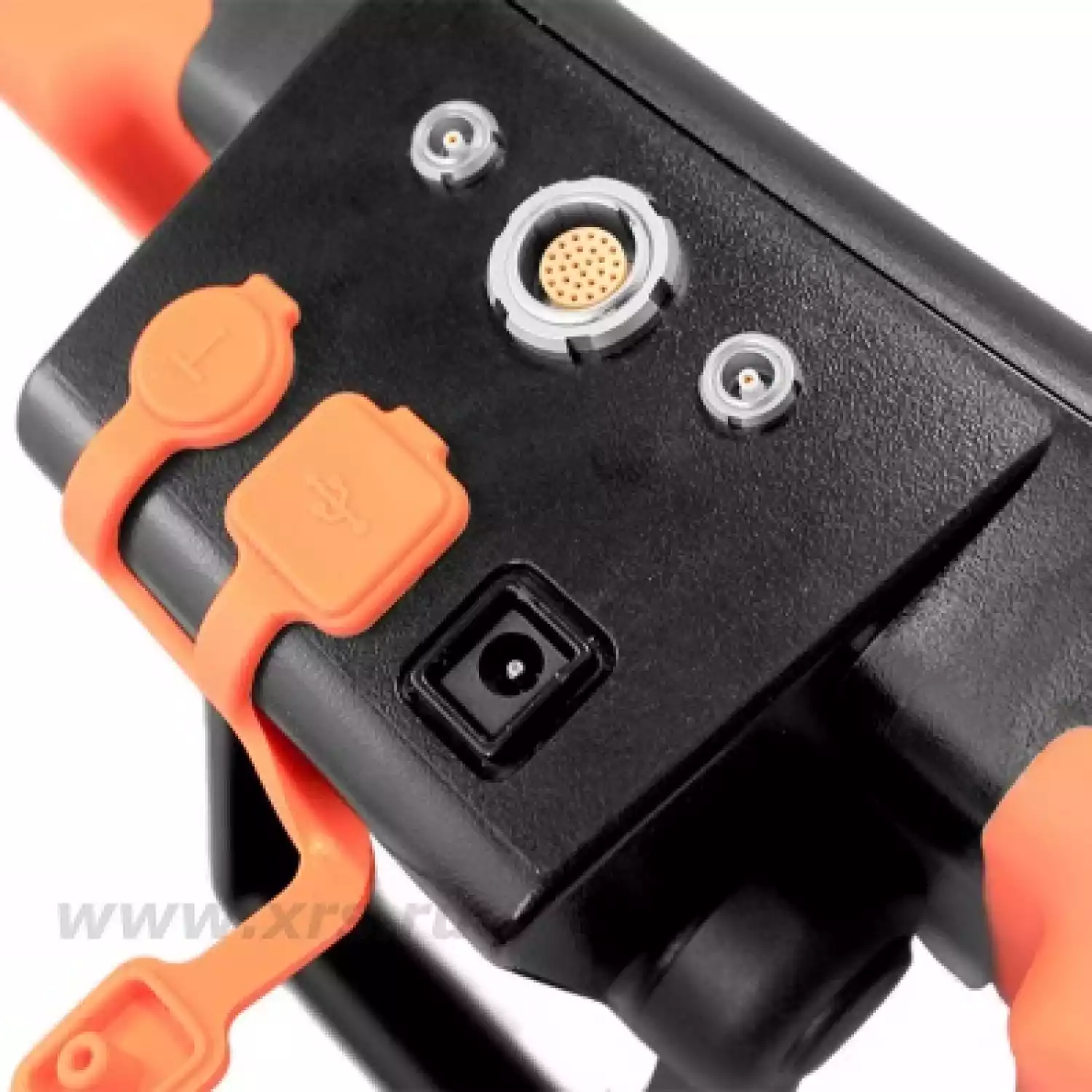

Интерфейсы подкюлчения
Ethernet, VGA - выход, COM - порт, разъём для подключения компьютерной мыши
Разъемы преобразователей
2 СР50 (BNC)
Аккумулятор
Li-ion 8 А/ч
Время работы
6-8 часов от аккумуляторов
Внешнее питание
адаптер питания от сети 220 В, 50Гц AC
Напряжение питания
18V/3,5A DC
Диапазон рабочих температур
от −30 до +55 °C
Размер (В x Ш x Д), мм
210 x 340 x 60 (210 х 340 х 75 — с аккумуляторным отсеком)
Масса
4 кг с аккумуляторами
