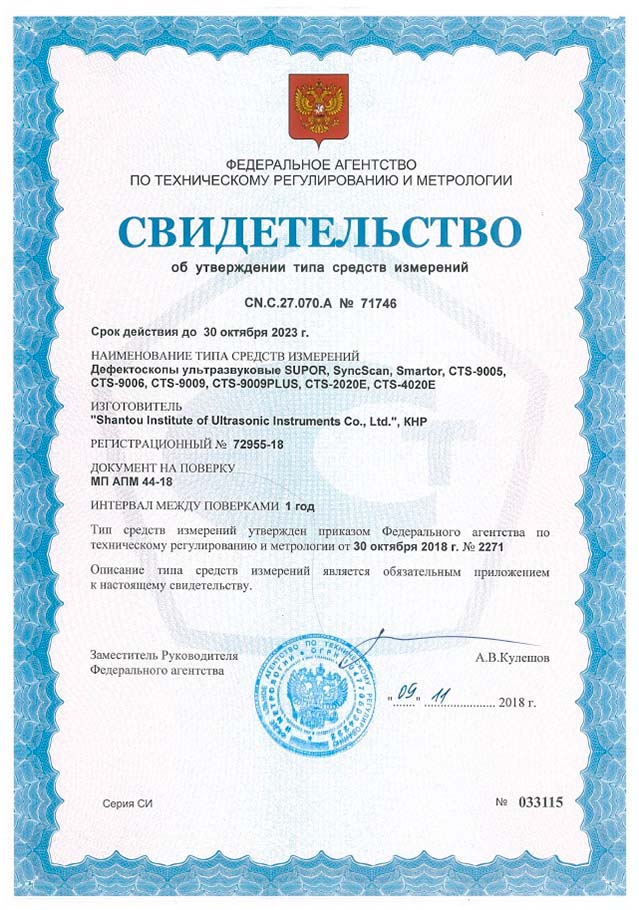

Внесен в реестр СИ

Ультразвуковые дефектоскопы CTS 9005 - ультразвуковой дефектоскоп с АРД, ВРЧ, DAC-кривыми, наличием B-развертки. Вес 1.15 кг, 7 часов работы без подзарядки.
Подробнее
Под заказ
Срок поставки от 7 дней
234 810 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности

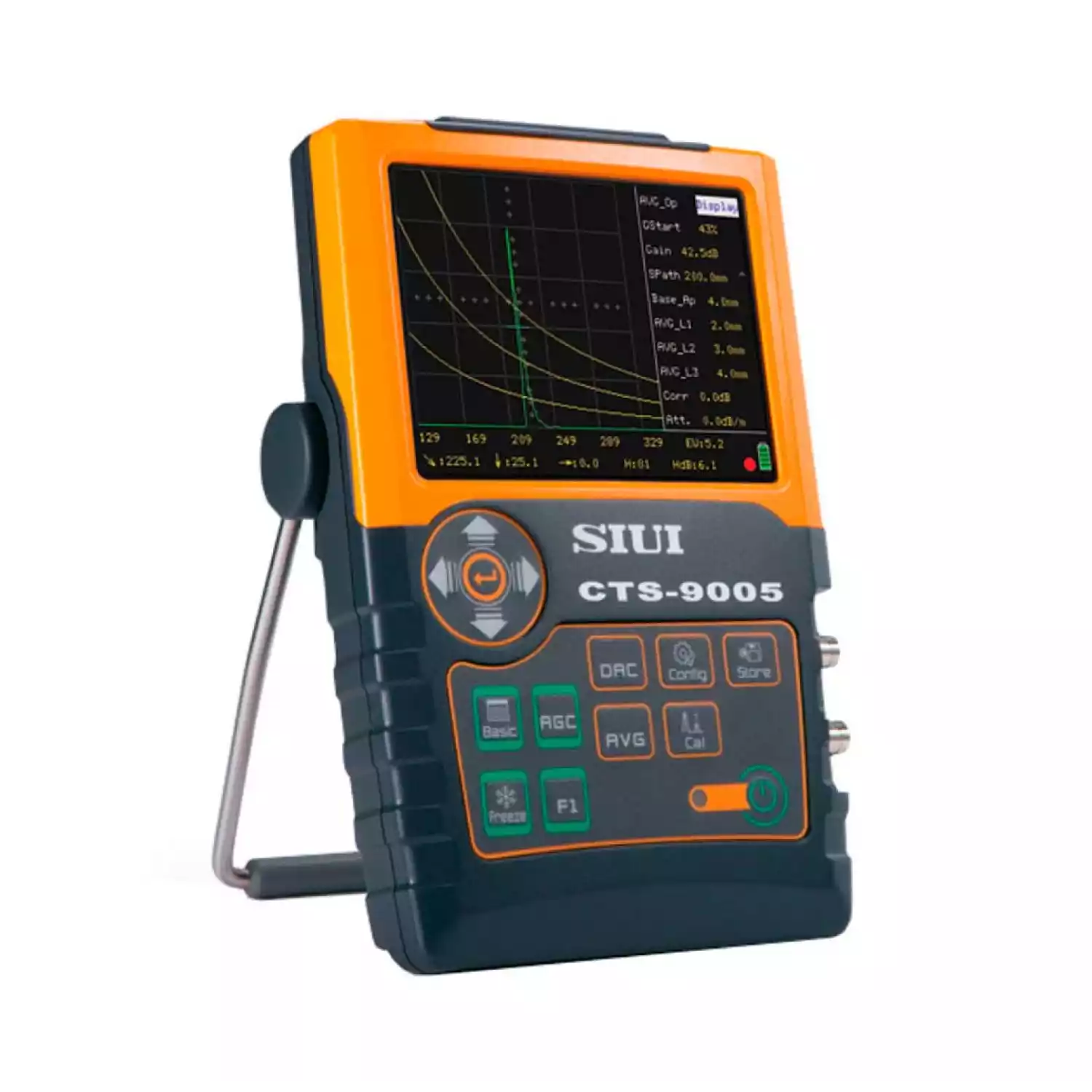

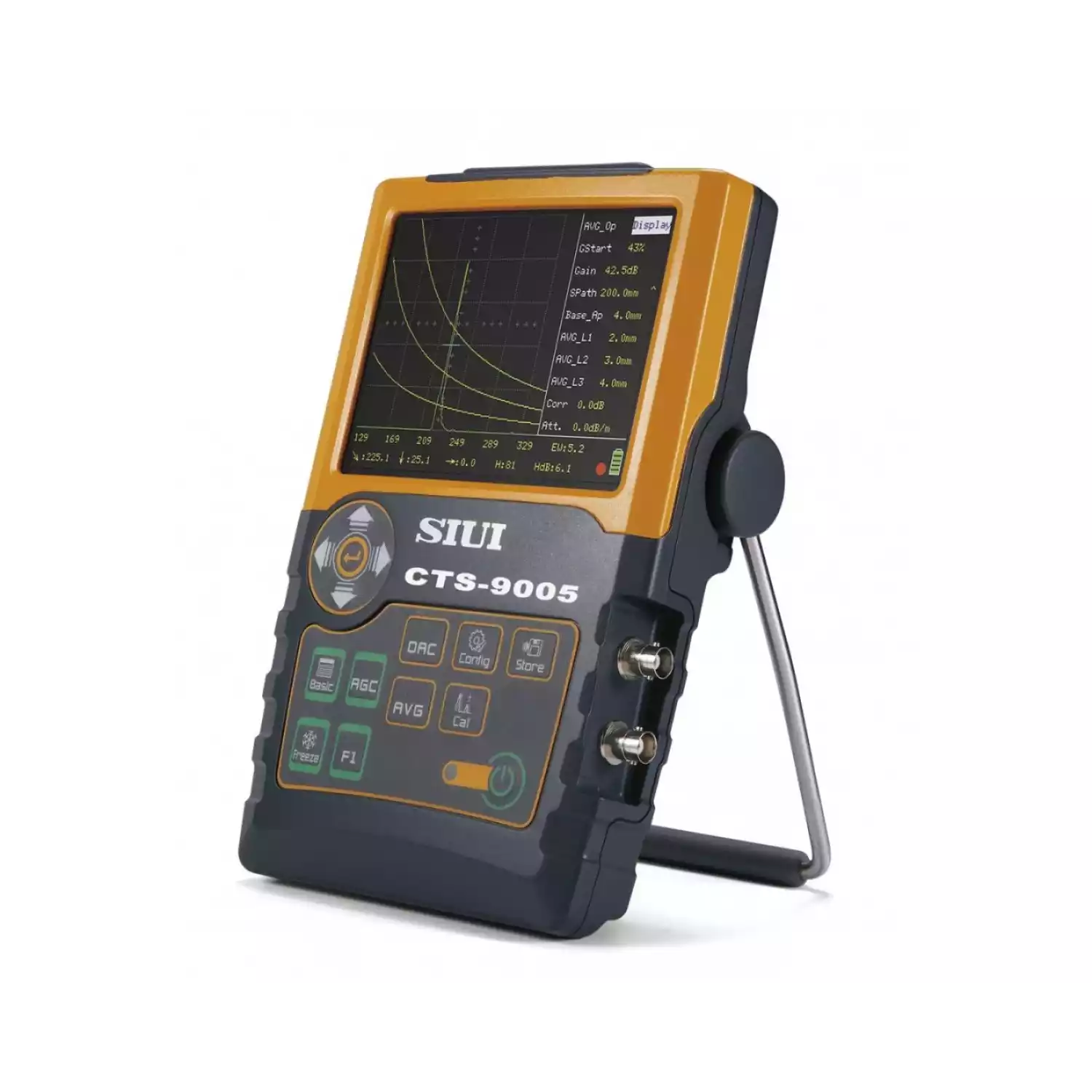

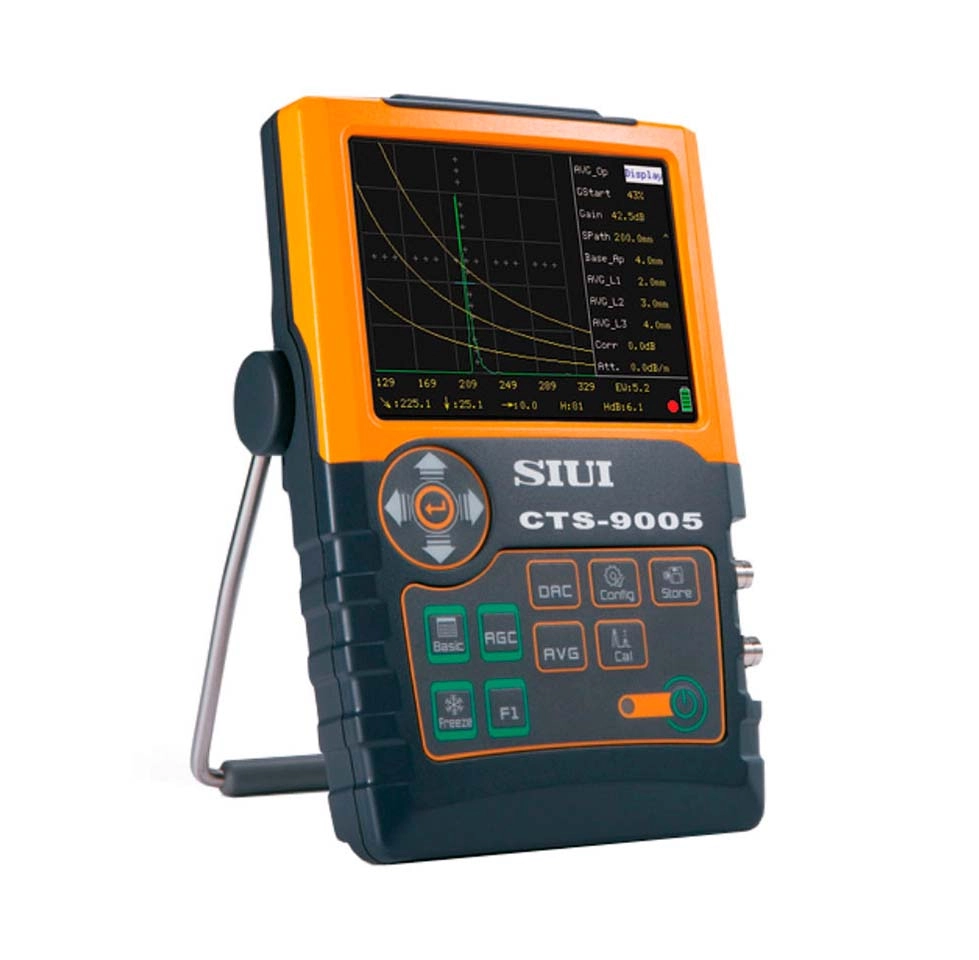

Ультразвуковой дефектоскоп CTS 9005

Ультразвуковой дефектоскоп CTS 9005

Тип оборудования: Ультразвуковой дефектоскоп

Производитель: SIUI

Серия: CTS

Модель: CTS 9005

Описание: Прибор для ультразвуковой дефектоскопии

Гарантия на ультразвуковые дефектоскопы CTS 9005: 12 мес.

Назначение прибора:

Ультразвуковые дефектоскопы CTS 9005 - ультразвуковой дефектоскоп с АРД, ВРЧ, DAC-кривыми, наличием B-развертки. Вес 1.15 кг, 7 часов работы без подзарядки.

Особенности прибора CTS 9005:

  • Вес в снаряженном состоянии составляет  1,15 кг, что является огромным преимуществом при работе с прибором на высоте и в полевых условиях.
  • Легок в эксплуатации
  • Благодаря продуманному расположению функциональных клавиш, управление прибором может осуществляться одной рукой.
  • Защищён от воздействия окружающей среды
  • Разработан в соответствии со стандартом IP65 (защита от пыли и водяных струй), что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях.
  • Автономен
  • Литиевый аккумулятор позволяет непрерывно работать с прибором в течении 7 часов без подзарядки.
  • Универсален
  • Высокое разрешение экрана и возможность сканирования больших толщин увеличивает вероятность обнаружения дефектов в объектах различных габаритов, от тонкостенных деталей до больших поковок.
  • Многофункционален
  • Автоопределение типа датчика, коррекция округлой поверхности, радиочастотный дисплей, поддержка USB, амплитудный B-скан, cответствие стандартам AWS D1.1/D1.5, API 5UE.
  • АРД-диаграмма

Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной  площади дефектов и значительно повысить производительность контроля.

CTS 9005 дефектоскопы ультразвуковые и их преимущества:

  • Высокое разрешение экрана и возможность сканирования больших толщин позволяет выявить дефекты в объектах различных габаритов: от тонкостенных деталей до больших поковок.
  • Выполнение в пыле-влагонепроницаемом корпусе, степень защиты IP65 позволяет использовать дефектоскоп в экстремальных промышленных условиях.
  • Эргономичный дизайн, удобное расположение функциональных клавиш обеспечивает управление прибором одной рукой.
  • Радиочастотный дисплей.
  • Обнаруженные эхо-сигналы, кривые или параметры могут без потерь сохраняться на ПК через USB-порт, что облегчает редактирование отчетов и управление данными.
  • Предусмотрена видеозапись до 7 минут.
  • Автономная непрерывная работа прибора за счёт мощного литиевого аккумулятора до 7 часов.
  • Компактность, вес в снаряженном состоянии составляет всего 1,15 кг.
  • Интуитивно-понятный интерфейс на русском языке.

Дефектоскоп CTS 9005 и его функции:

  • автоопределение типа датчика;
  • коррекция округлой поверхности;
  • амплитудный B-скан, ВРЧ;

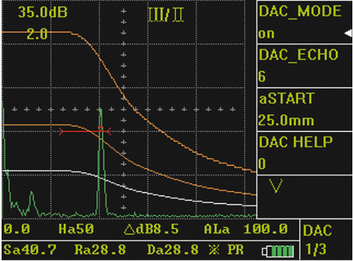

  • DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;

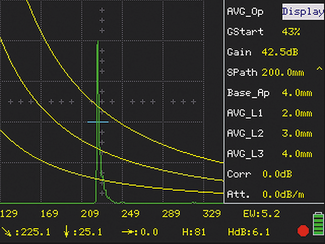

  • АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.

Технические характеристики:

Модель

CTS-9005

Погрешность аттенюатора

12 дБ±1дБ

Динамический диапазон

≥30дБ

Минамальная толщина контроля

≤3 мм (с датчиком P5-10L)

Уровень шумов

≤10(1-4Мгц)

Рабочий диапазон частот

0,5-10 С 2-мя шагами 1-4/0,5-10

Диапазон детектирования

0-13000мм (продольная волна по стали)

Перестановка импульсов

10-1000мм (продольная волна по стали)

Диапозон задержек в призме

0-200 мс

Скорость ультразвука в материале

400-15000м/с

Питание

Низкое/Высокое

Демпфирование

Низкое/Высокое

Подавление

0-80%

Детектирование

Позитивное, негативное, полное, фильтр RF

Регулировка усиления

0-110дБ с шагом 0,5/2/6/12

Порт Ethernet

Подключение к ПК

Развертки

Формирование изображения А-скана

DAС

Используется для построения, установки и применения DAС кривых

АРД

Используется для построения, установки и применения АРД диаграмм

Функция AWS D1.1/D1.5

нет

Функция API 5UE

нет

Коррекция округлой поверхности

нет

Измерение протяженности дефекта

нет

Опредиление толщины

нет

B-скан

нет

Снимок экрана

Печать изображение экрана и экспортировать его на USB диск

USB

Данные могут быть сохранены на USB носитель

Стробы

Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом

Память

300 наборов данных, включая настройку системы, статус дефектоскопии, и другие

Сигнализация

выключение/включение, включение и выключение звукового сигнала

Автоматическое усиление

Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.

Настройка амплитуд: 80%/100%

Запоминание пика

На дисплее огибающая формы волны

Пик эхо-сигнал

Запоминание максимума волны

Функция заморозки экрана

Заморозить форму волны на экране

Увеличение

Увеличение/Уменьшение области на экране, занимаемой сигналом

Автоматическая калибровка

Для калибровки задержки в призме и скорости звука в материале.

Измерение угла

Измерение угла датчиков

Дисплей

ЖКИ дисплей 5,7 дюймов; 320x240 пикселей

Время работы

≥7ч

Рабочее напряжение питания

9-12 DC(внешний блок питания); 6,0-8,4(Батарея)

Диапазон рабочих температур

От -10.° С до 40.°С

Вес

1,15кг с аккумуляторами

Размер

152х240х52мм (BxШхД)

Язык

Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
