Производство: Россия
Гарантия: 12 месяцев
Ультразвуковой дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, по- мимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.
Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.
Назначение
- измерение толщины изделий из бетона
- Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
- исследование внутренней структуры крупнозернистых материалов
Описание

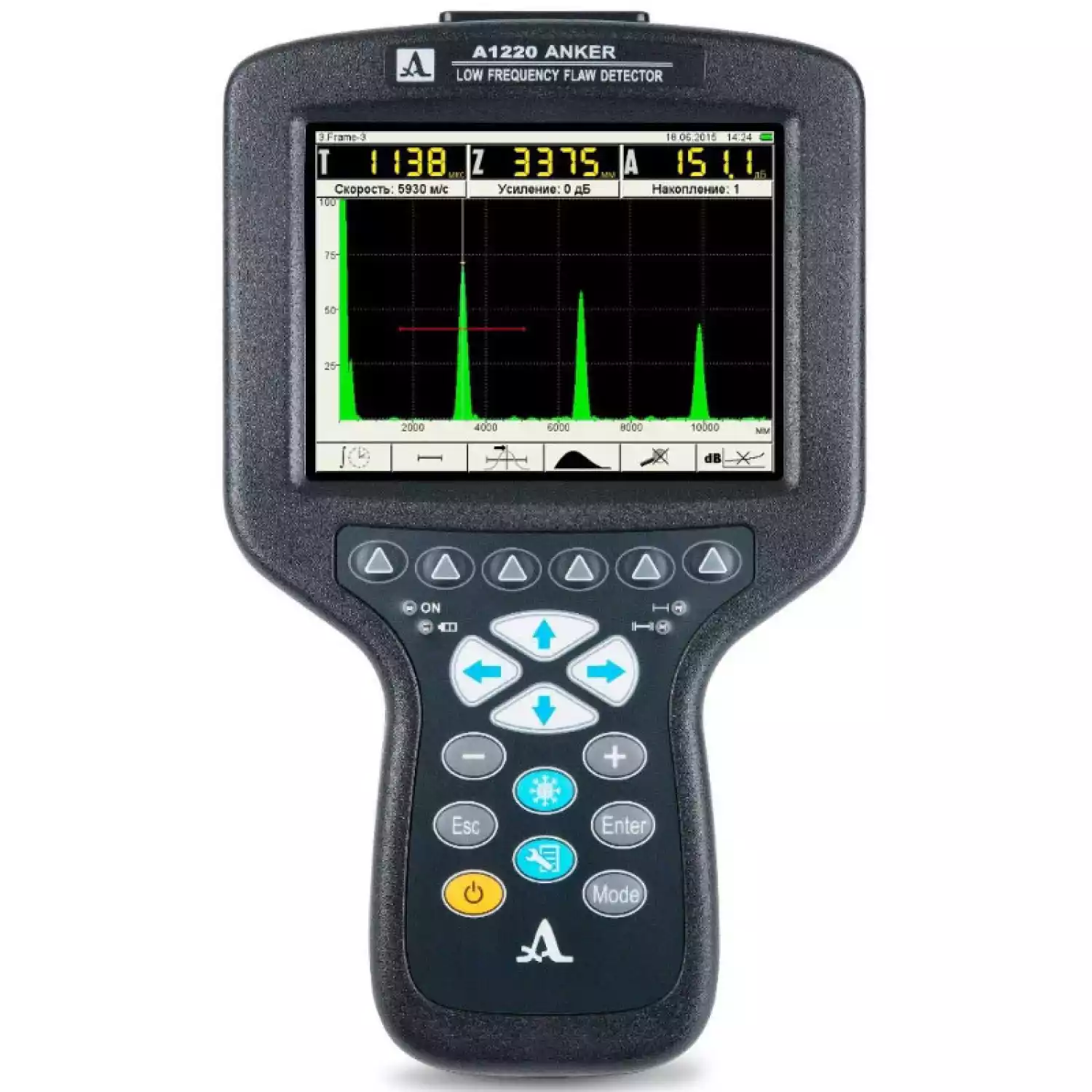

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.
Особенности
Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:
В виде А-скана
Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.
В виде В-, С-, D- Сканов
Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.
Дефектоскоп А1220 имеет четыре основных рабочих режима работы, а также сервисный режим НАСТРОЙКА, служащий для настройки конфигураций параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.
Режим ЭХО
Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала.
Режим ПРОЗВУЧИВАНИЕ
Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.
Режим КАРТА
Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта.
Технические характеристики
| Параметр | Значение |
| Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами | 2150 мм |
| Максимальная длительность реализаций сигналов, визуализируемых на экране прибора | 1600 мкс |
| Диапазон измерений толщины при скорости ультразвука 2500 м/с (бетон) | от 100 до 2150 мм |
| Cредняя измеряемая толщина железобетона | 600 мм |
| минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление | 30 мм |
| Погрешность измерений толщины и глубины залегания дефектов | 10% |
| Время выполнения одного измерения и занесения результата в память в режиме карта | 10 с |
| Число записываемых одиночных, недетектированных А-сканов | 200 |
| Максимальная площадь контролируемой поверхности (режим КАРТА) | 2 м2 |
| Диапазон настроек скорости ультразвука | 1000÷9999 м/с |
| Амплитуда зондирующего сигнала | 20, 100, 200 В |
| Форма зондирующего импульса генератора | Меандр, 0,5÷5 периодов |
| Частота повторения зондирующих импульсов | 1÷50 Гц |
| Полоса частот приемного тракта | 10÷300 кГц |
| Диапазон перестройки аттенюатора | 0÷100 дБ с шагом 1 дБ |
| Число программируемых точек характеристики ВРЧ функционального генератора | 32 |
| Диапазон регулировки ВРЧ | 30 дБ |
| Дискретность измерения интервала времени | 0,1 мкс |
| Питание | Встроенный аккумулятор |
| Время непрерывной работы прибора от аккумулятора | 14 часов |
| Время зарядки полностью разряженной аккумуляторной батареи | 3 часа |
| Диапазон рабочих температур | -30÷+55°C |
| Габаритные размеры электронного блока | 260 х 156 х 43 мм |
| Масса электронного блока | 800 г |
| Габаритные размеры антенной решетки М2502 | 139 х 105 х 89 мм |
| Масса антенной решетки М2502 | 1,1 кг |
Базовый комплект поставки
| Наименование |
| А1220 MONOLITH - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором |
| Антенная решетка M2502 0.05A0R100Х60PS |
| Кабель LEMO-LEMO двойной 1,2 м |
| Кабель USB A - Micro B |
| Сетевой адаптер с кабелем 220 В - 15 В |
| Компакт-диск с документацией и ПО |
| Планшет D12 |
| Чехол D12 |
| Жесткий кейс М20 |
Совместимость с преобразователями:
Преобразователи с сухим точечным контактом:
- М2502
- М2103
- T1802 (поперечные волны; частота 50 кГц)
- L1803 (продольные волны; частота 100 кГц)
Преобразователи с жидкостным контактом:
- S0205 (продольные волны; частота 25 кГц)
- S0206 (продольные волны; частота 50 кГц)
- S0208 (продольные волны; частота 100 кГц)
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
