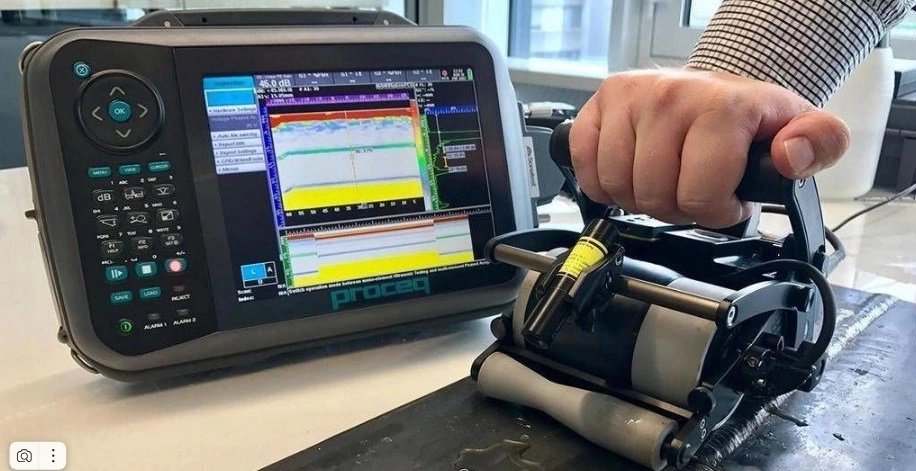

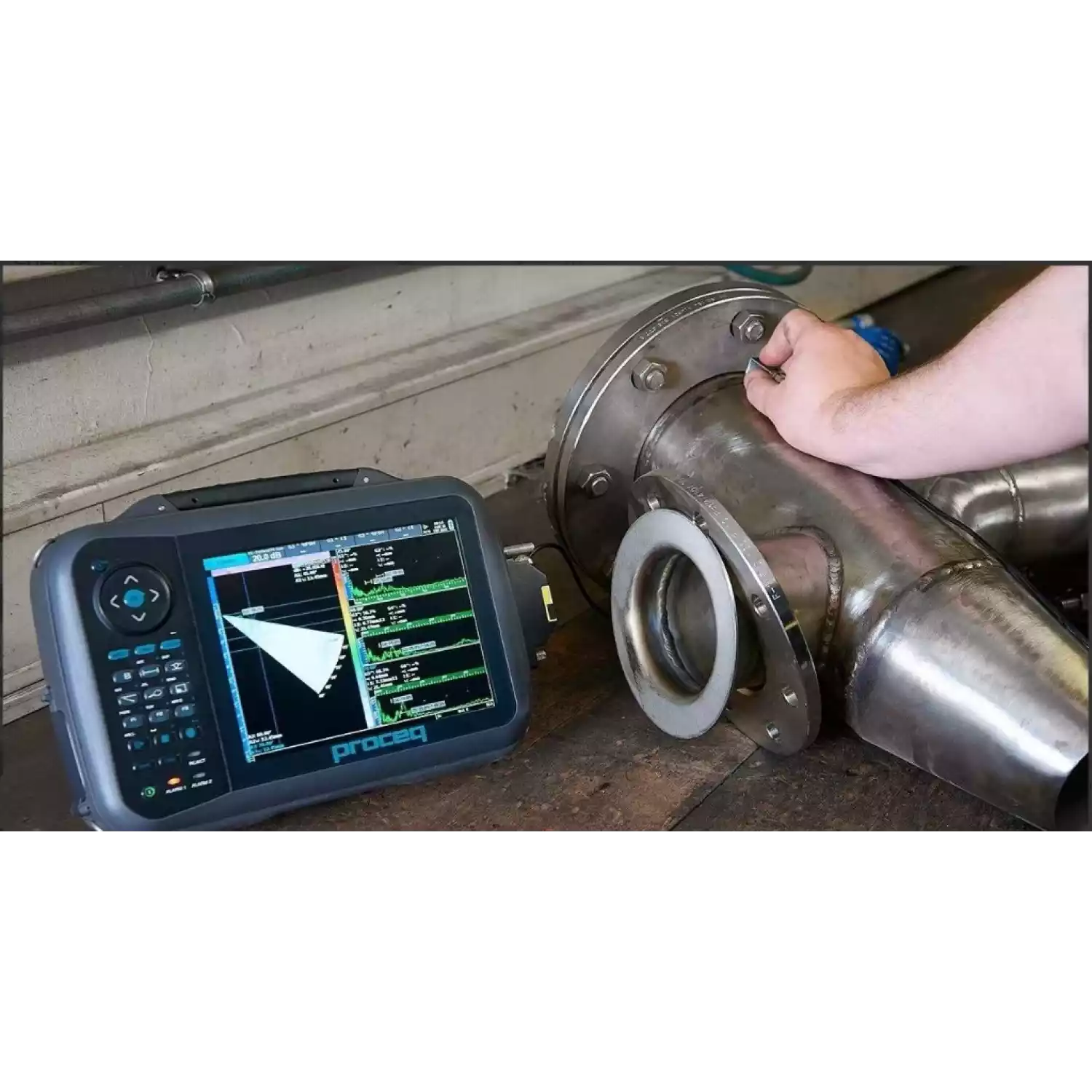

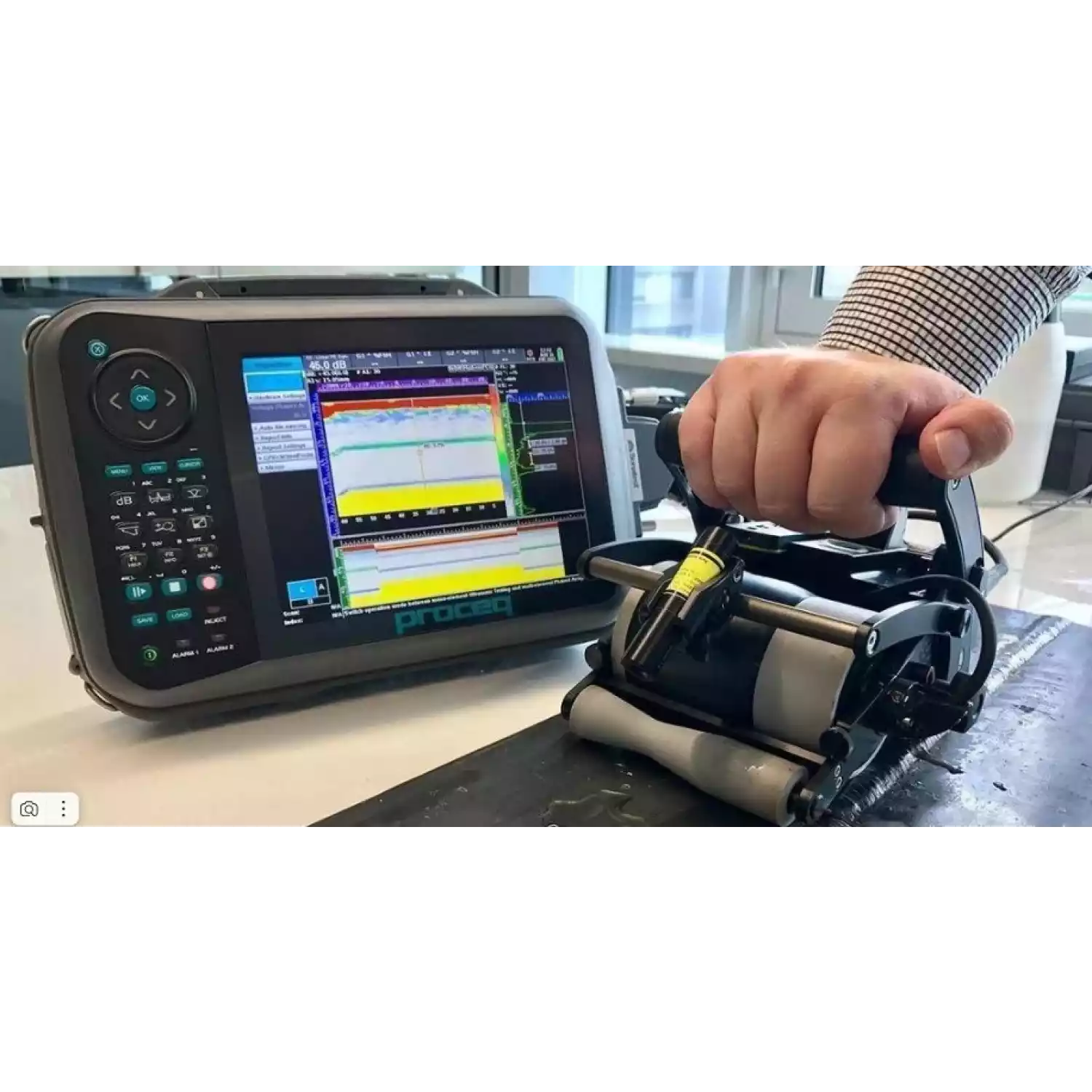

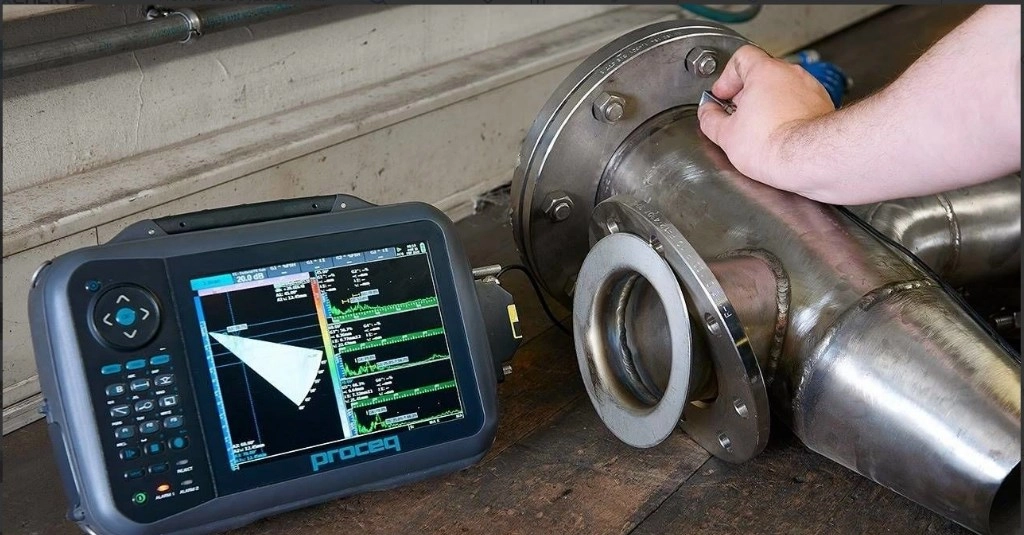

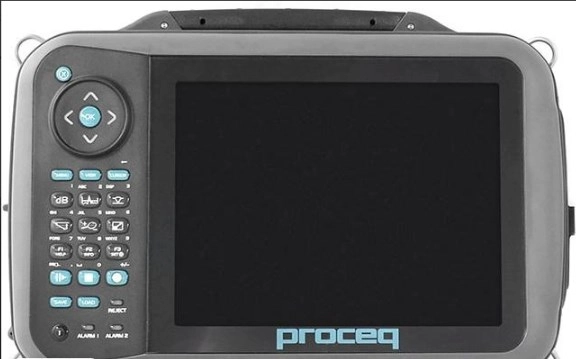

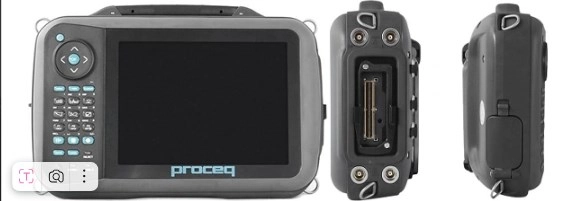

УЗК аппарат Flaw Detector 100 успешно применяется для анализа состояния сварных швов, в том числе и объектов со сложной конструкцией, позволяет составить карту коррозии и исследовать многокомпонентные материалы.
Корпус ультразвукового дефектоскопа обладает высокой степенью защиты от пыли и влаги (IP 66), прибор способен работать в условиях относительной влажности воздуха до 80 % (при температуре +31С). Диапазон рабочих температур аппарата от -10С до + 45С.
Интервал измерения глубины расположения дефектов или толщины изделий с помощью УЗК преобразователей и метода фазированных решеток от 3 мм до 50 см.
На официальном сайте компании Proceq доступно программное обеспечение для дефектоскопа и обновления ПО. Активация дополнительных TOFD и ФР методов (версий прибора) осуществляется по дополнительному заказу.
Работа УЗК аппарата начинается с введения специалистом физических характеристик объекта контроля и геометрического плана сканирования. Если исходные параметры будут введены некорректно, система выдаст информацию об ошибке и рекомендации по ее устранению.
Питание УЗК прибора осуществляется от сети переменного тока (100–240 В; 50–60 Гц) либо от литий-ионного аккумулятора (10,8 В). Время работы от аккумулятора без подзарядки до 7 часов в режиме УЗ дефектоскопа, до 6 часов в режиме ФР.
Наши менеджеры помогут определиться с оптимальным вариантом комплектации и сделать заказ.
Предусмотрено множество вариантов визуализации полученных результатов исследования (A, B, C, D, S –сканы, вид сверху и с торца, вид TOFD и пр.), доступные форматы представления данных зависят от версии прибора.
Версию УЗ дефектоскопа легко и быстро обновить с базовой модели, до TOFD-модели и фазированной решетки.
Автоматическая отчетность, формируемая аппаратом УЗК позволяет значительно повысить производительность работы.
Легкость транспортировки обеспечивает кейс, входящий в базовую комплектацию прибора.
|
№ |
Наименование составных частей |
Количество |
|
1. |

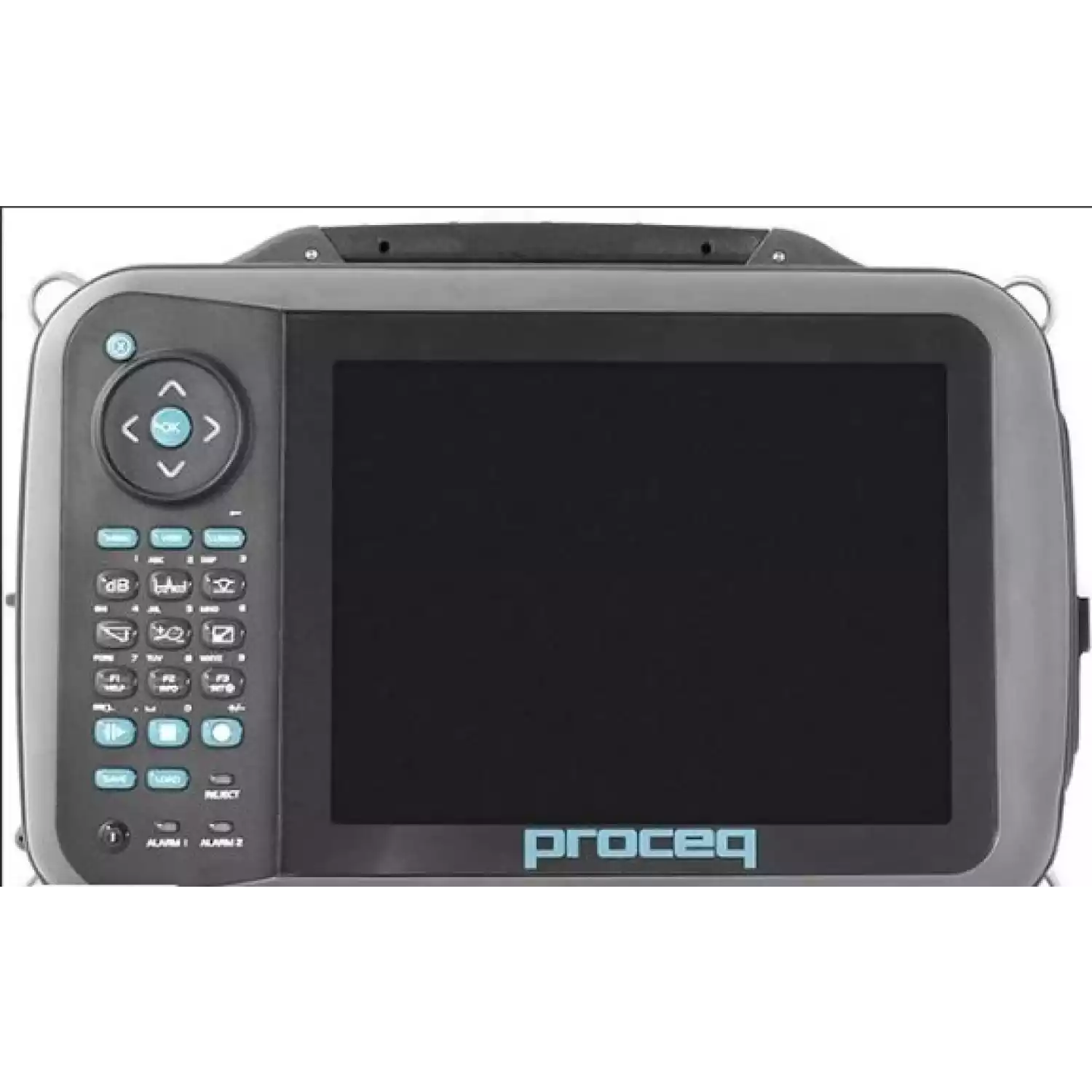

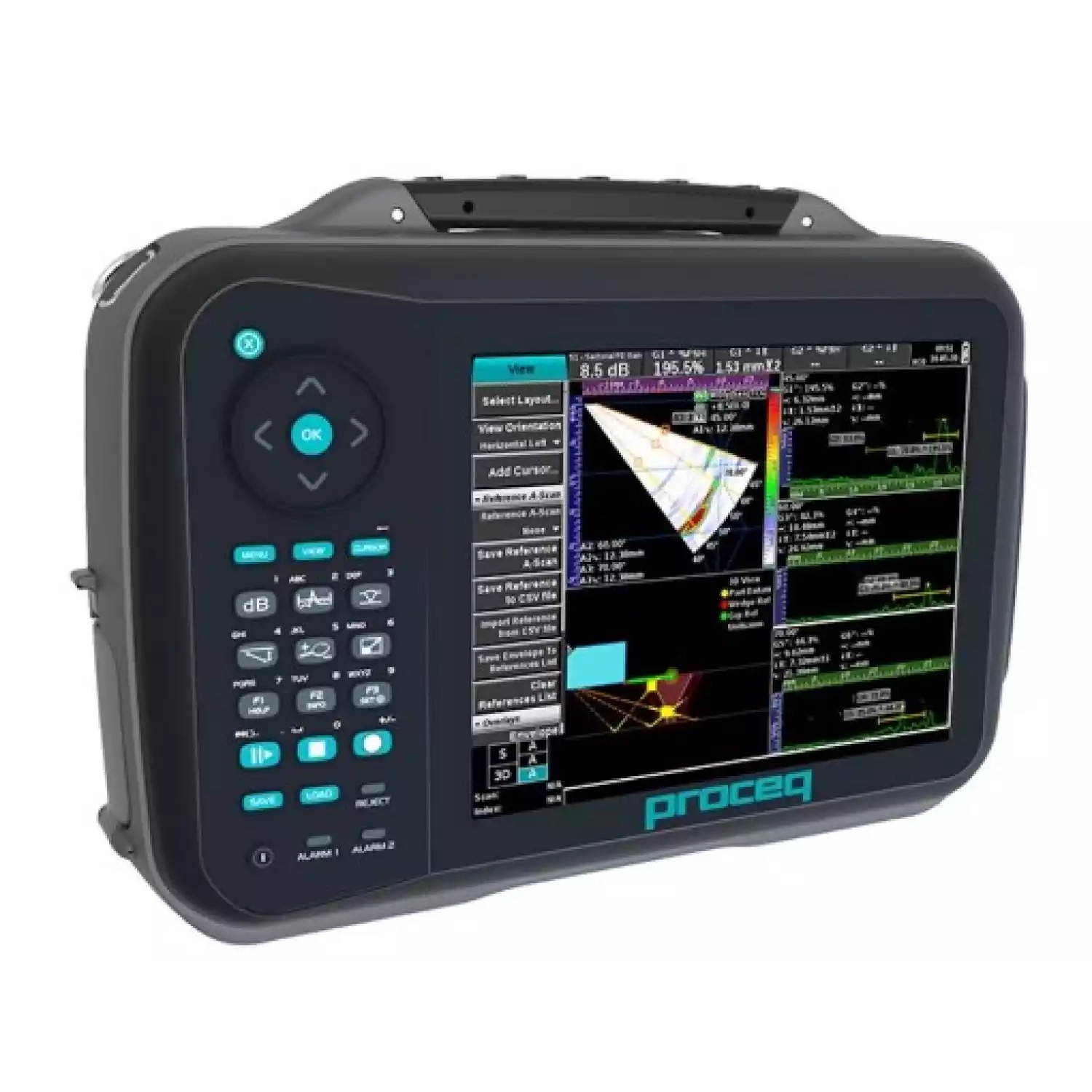

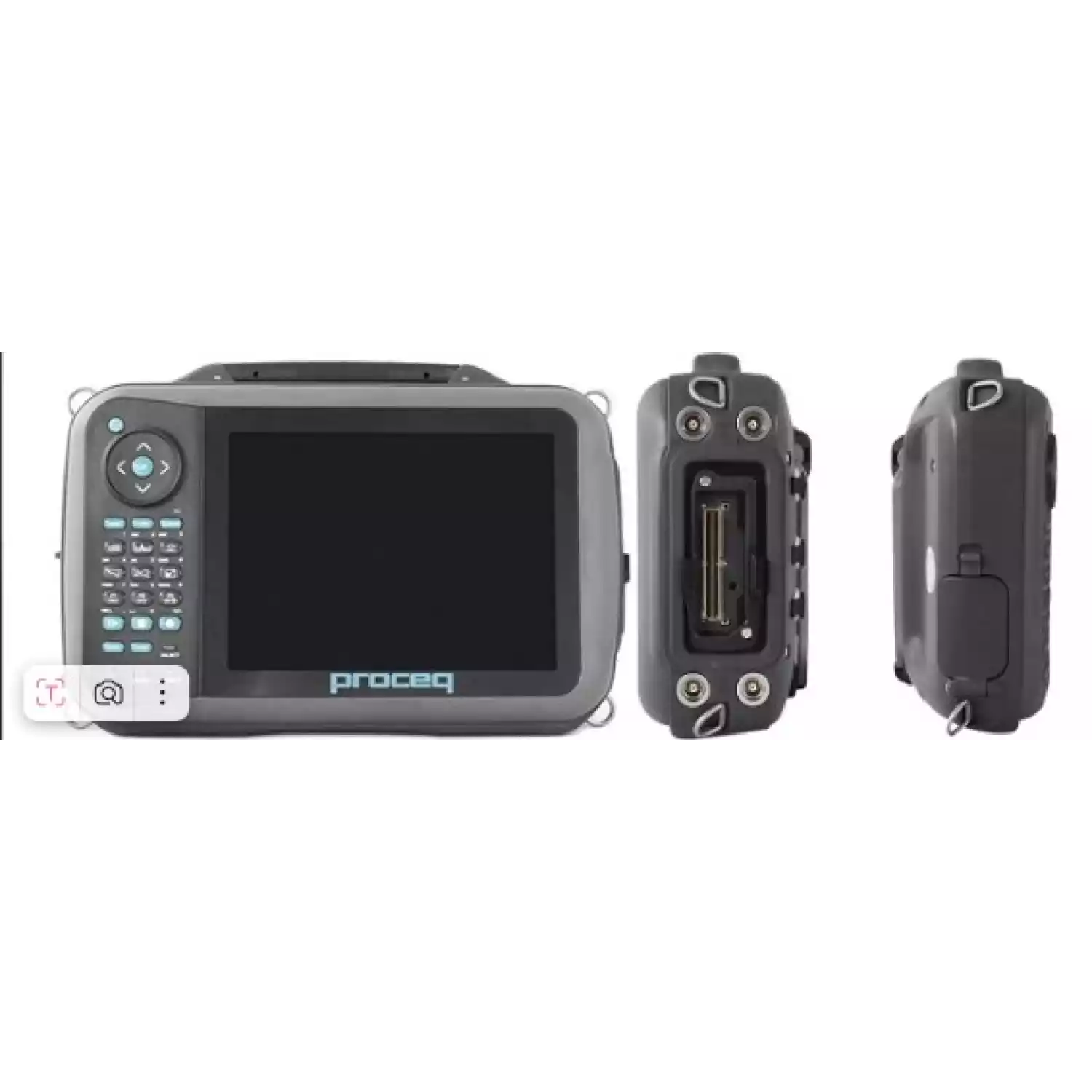

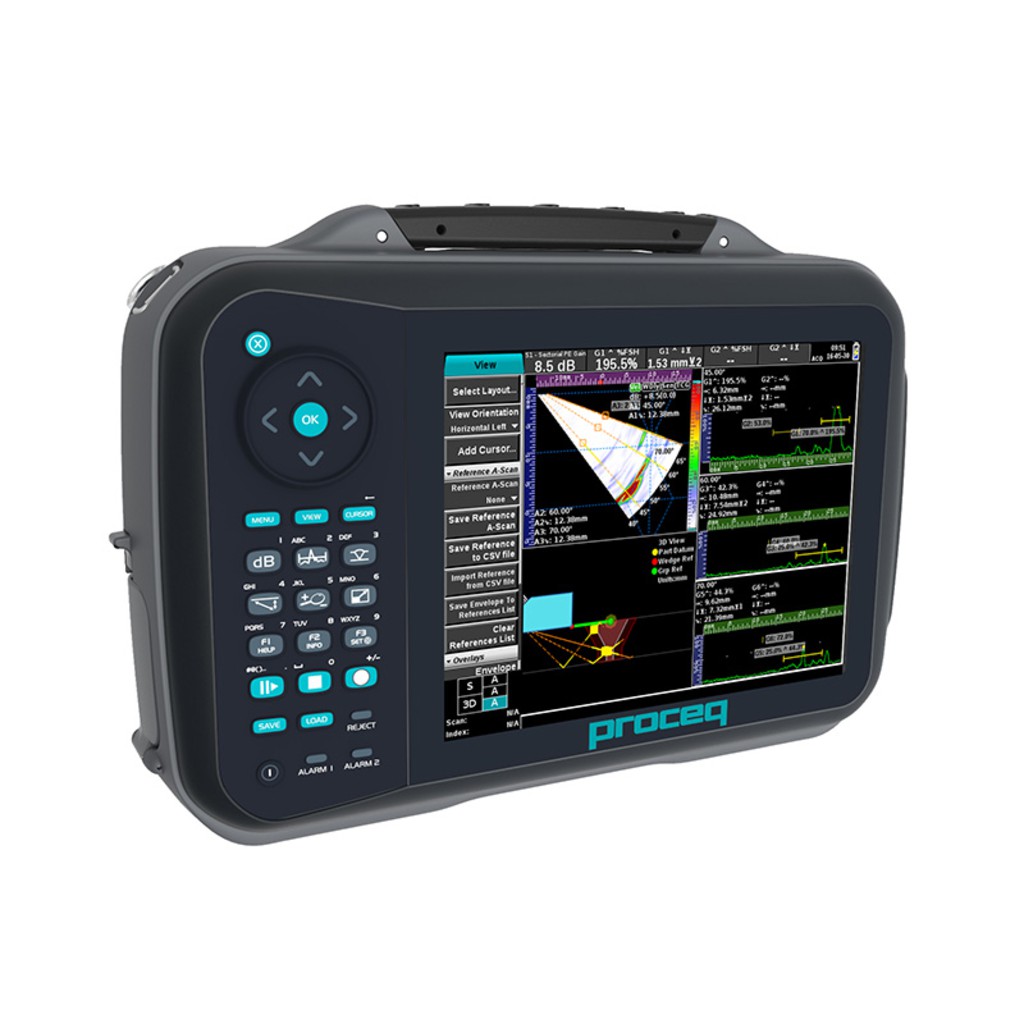

Дефектоскоп ультразвуковой Proceq Flaw Detector 100 |
1 шт. |
|
2. |
Аккумулятор |
1 шт. |
|
3. |
Адаптер для питания от сети переменного тока |
1 шт. |
|
4. |
Кабель питания |
1 шт. |
|
5. |
Кейс для транспортировки |
1 шт. |
|
6. |
Ультразвуковые преобразователи |
По заказу |
|
7. |
Преобразователи на фазированных решетках |
По заказу |
|
8. |
TOFD преобразователи |
По заказу |
|
9. |
Руководство по эксплуатации |
1 экз. |
|
10. |
Методика поверки МП 041.Д4-18 |
1 экз. |
|
Методы контроля
|
TOFD метод, Классический |
|
Дополнительные функции
|
АРК (DAC) |
|
Диапазон рабочих частот, МГц
|
От 0,20 до 22 |
|
Диапазон показаний расстояния кодировщиком положения, мм
|
0 до 500000 |
|
Диапазон установки амплитуда генератора импульсов возбуждения (для ФР), В
|
От 25 до 75 |
|
Диапазон установки амплитуды генератора импульсов возбуждения на нагрузке 50 Ом (для УЗ каналов), В
|
От 100 до 450 |
|
Пределы допускаемой относительной погрешности установки амплитуды генераторов импульсов возбуждения, %
|
±12 |
|
Диапазон установки длительности генераторов импульсов возбуждения по уровню 0,5 амплитуды, нс
|
От 25 до 750 |
|
Пределы допускаемой относительной погрешности установки длительности генератора импульсов возбуждения, %
|
0–100 |
|
Допускаемое отклонение установки усиления в диапазоне от 1 до 100 дБ, дБ
|
±(0,4 + 0,1 · N), где N — усиление, установленное на дефектоскопе, дБ |
|
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, дБ
|
±1,5 |
|
Диапазон измерения временных интервалов, мкс
|
От 0,1 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс
|
±(0,05 + 0,02 · Т), где Т — измеряемое значение временного интервала, мкс |
|
Диапазон измерения глубины залегания дефектов по стали или толщины изделий с УЗ преобразователями и ФР, мм
|
От 3 до 50 |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов по стали или толщины изделий, мм
|
±(1,0 + 0,01 · Н), где Н — измеряемая глубина или толщина, мм |
|
Питание
|
От сети переменного тока (100–240 В; 50–60 Гц) или от литий-ионного аккумулятора (10,8 В) |
|
Продолжительность работы от аккумулятора, ч, не менее
|
7 (в режиме классического УЗ дефектоскопа), 6 (в режиме ФР) |
|
Габаритные размеры электронного блока, мм, не более
|
205 × 300 × 90 |
|
Масса электронного блока вместе с аккумулятором, кг, не более
|
3,5 |
|
Степень пыле- и влагозащиты
|
IP66 |
|
Условия эксплуатации:
|
|
|
- температура окружающей среды, °C
|
От −10 до +45 |
|
- относительная влажность воздуха при температуре +31°C , %
|
до 80 |
|
Температура хранения, °C
|
От – 25 до +60 |
