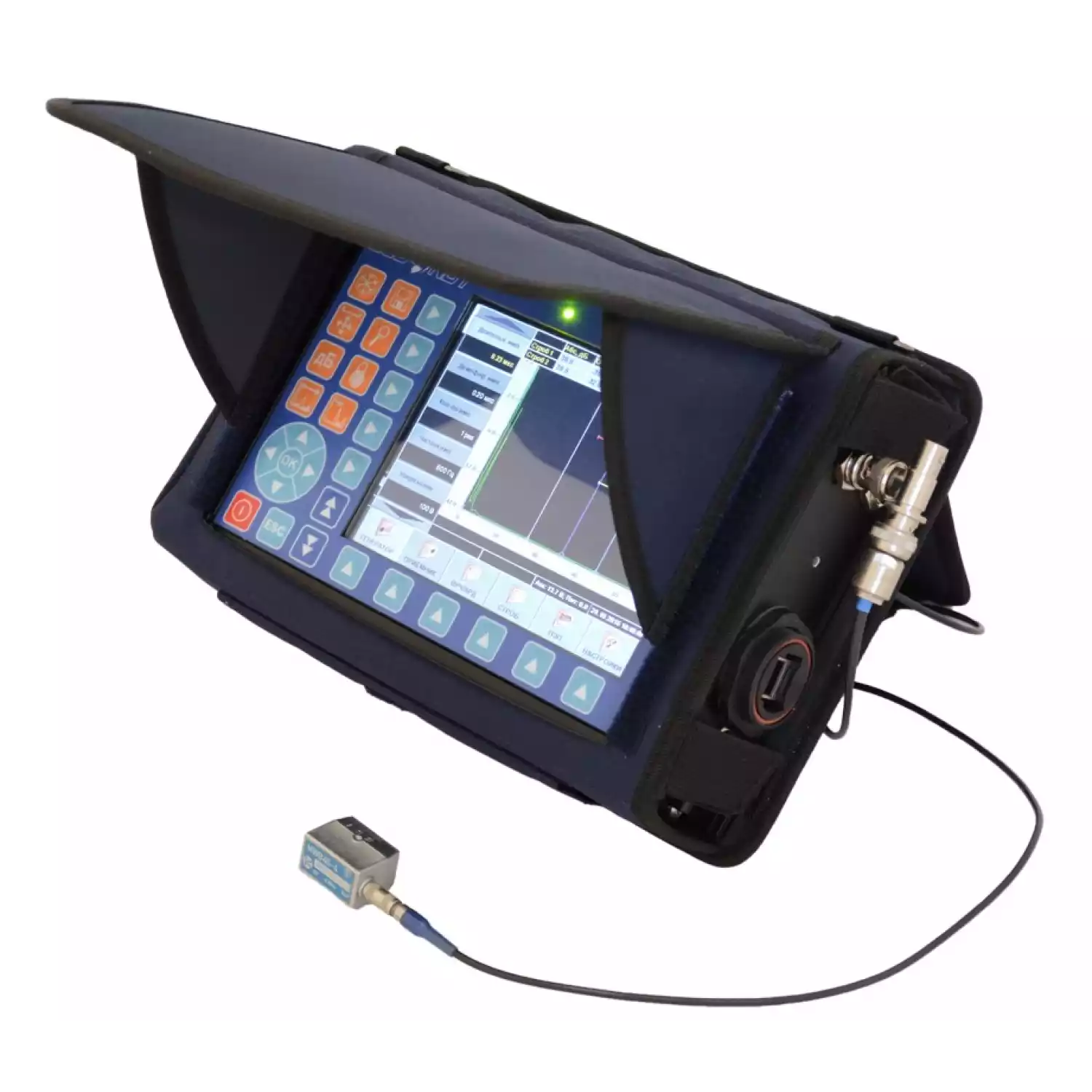

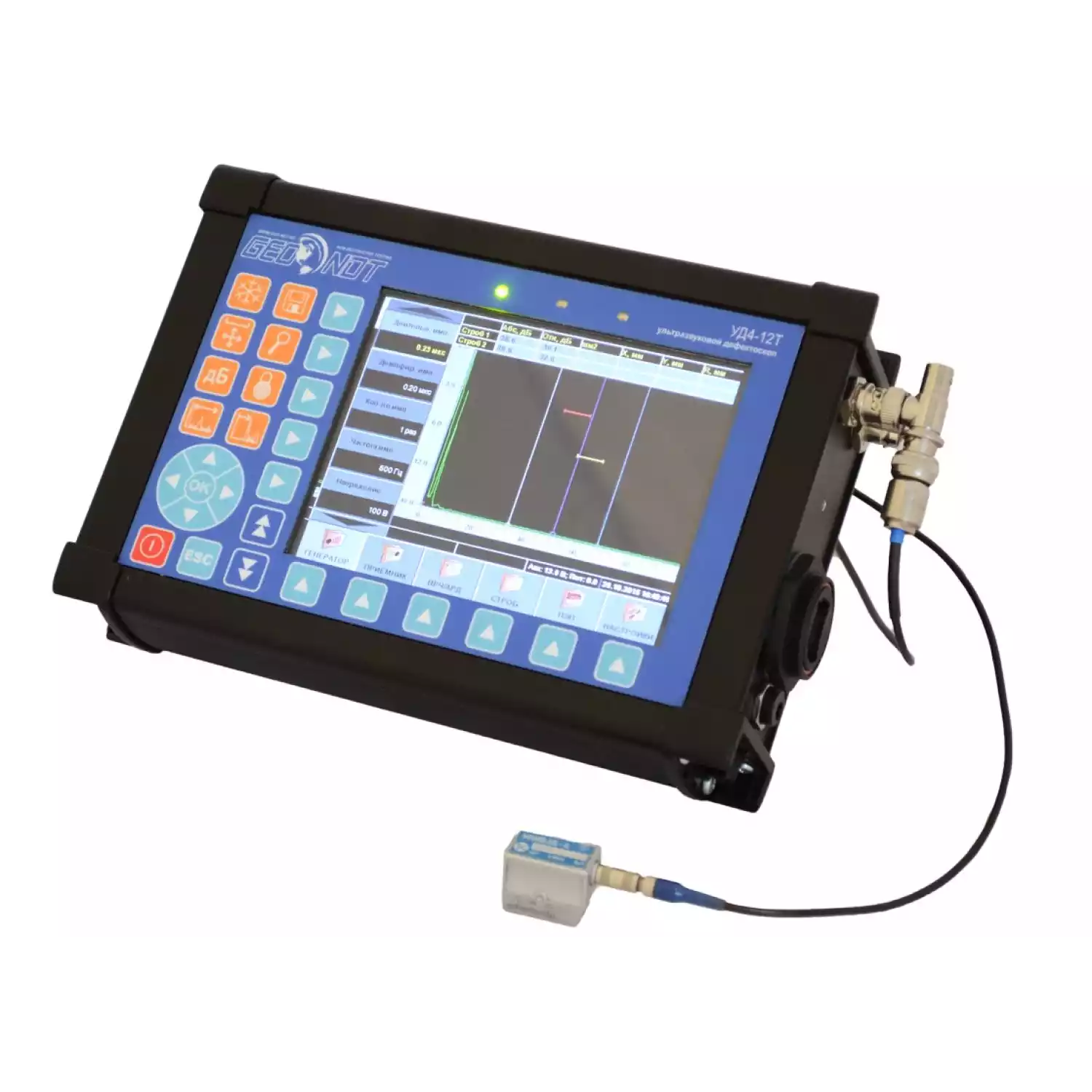

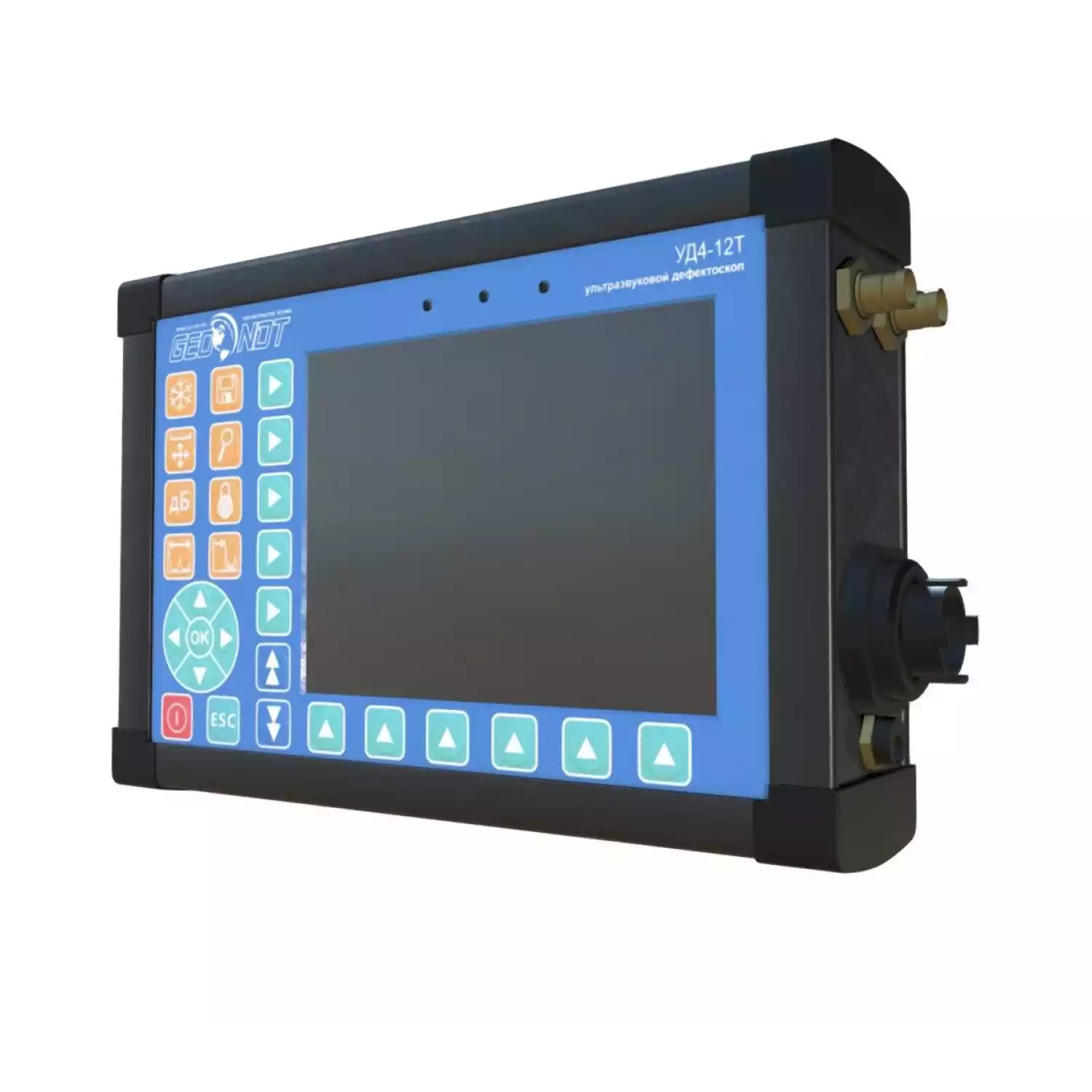

Дефектоскоп УД4-12Т предназначен для ультразвукового контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности в металлах, пластиках и других твердых телах.
Дефектоскоп УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.
Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.
Преимущества дефектоскопа:
1. Высокая чувствительность;
2. Привлекательная цена;
3. Универсальный настроечный образец V2 в комплекте;
4. Морозоустойчивый аккумулятор от -20oC;
5. Три пьезоэлектрических преобразователей (на выбор) в базовой комплектации.
Ультразвуковой дефектоскоп УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:
Дефектоскоп может быть использован как в полевых, так и стационарных условиях.
Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.
По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.
УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20о ... +50оС. УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35оС при сохранении работоспособности.
|
Методы контроля
|
Классический |
|
Номинальные частоты работы с прямыми, наклонными и раздельно-совмещенными ПЭП, МГц
|
от 0,50 до 10,00 |
|
Диапазон измерений глубины и координат залегания дефектов (по стали), мм
|
1 … 6500 |
|
Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта, мм
|
± (0,1 + 0,05H) |
|
|
где H - численное значение измеренной глубины залегания дефекта |
|
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм
|
± (0,2 + 0,01X), ± (0,2 + 0,01Y) |
|
|
где X, Y – численные значения измеренных координат дефекта |
|
Диапазон измерений толщины изделий, мм
|
0,5 … 6500,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений толщины изделий, мм
|
± (0,1 + 0,005h), |
|
|
где h- численное значение измеренной толщины изделия |
|
Диапазон измерений эквивалентного диаметра отражателя, мм
|
1 … 20 |
|
Диапазон измерений эквивалентной площади отражателя, мм2
|
0,8 … 314,0 |
|
Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, %
|
± 15 |
|
Диапазон измерений отношения амплитуд УЗК сигналов, дБ
|
20 … 80 |
|
Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ
|
± (0,2 + 0,03N) |
|
|
где N – величина измеренного отношения амплитуд сигналов |
|
Пределы допускаемой основной погрешности настройки порогового индикатора (зона нечувствительности)
|
не превышают ± 10% |
|
Временная нестабильность уровня срабатывания порогового индикатора за 8 часов работы
|
не превышает ± 0,25 дБ |
|
Диапазон измеряемых амплитуд сигналов на входе приемника
|
20 мкВ - 0,5 В |
|
Пределы допускаемой основной относительной погрешности измерений амплитуд сигналов на входе приемника
|
не более 10% на номинальных частотах |
|
Емкость архива конфигураций настройки
|
100 записей |
|
Емкость архива стоп-кадров
|
100 записей |
|
Дополнительное отклонение уровней эхо-сигналов от отражателей при изменении температуры окружающего воздуха на каждые 10оС в любом участке рабочих температур
|
не более ±0,5 дБ |
|
Пределы допускаемой дополнительной погрешности измерений глубины залегания (координат) отражателей в стандартных образцах при изменении температуры окружающего воздуха на каждые 100С в любом участке рабочих температур
|
не превышает половины основной погрешности. |
|
Электрическое питание УД4-12Т осуществляется от следующих источников:
|
сеть переменного тока (220 ± 22)В, (50 ± 1)Гц |
|
|
встраиваемый аккумулятор с номинальным напряжением 12 В и емкостью 3,2 Ампер * час |
|
Мощность, потребляемая от сети переменного тока
|
не более 15 В*А |
|
Ток, потребляемый от встраиваемого аккумулятора
|
не более 650 мА при номинальном значении напряжения 12 В |
|
Напряжение отключения аккумулятора
|
10 В |
|
Время установления рабочего режима
|
до 45 секунд |
|
Время непрерывной автономной работы от встроенного аккумулятора при нормальных условиях
|
6 часов |
|
Временная нестабильность чувствительности за 8 часов непрерывной работы
|
± 0,25 дБ |
|
Частота следования импульсов ГИВ
|
10— 1000 Гц |
|
Значение амплитуды импульсов ГИВ на эквивалентах нагрузки
|
регулируется от 50 до150 В |
|
Время полной перенастройки прибора при наличии в архиве параметров ПЭП и материала объекта контроля
|
не более 10 секунд |
|
Время полной перенастройки прибора при отсутствии в архиве параметров ПЭП и материала объекта контроля
|
не более 5 минут. |
|
Общий коэффициент усиления
|
90 дБ |
|
Регулируемый коэффициент усиления приемника
|
0-70 дБ |
|
Длительность развертки
|
плавная от 5...до 1200 мкc |
|
Задержка развертки
|
0 ... 1195 мкc |
|
Масса УД4-12Т (со встроенной аккумуляторной батареей)
|
не более 2,7 кг |
|
Габаритные размеры (без чехла)
|
250х170х55 мм |
|
Размер рабочего поля экрана
|
130х93 мм |
|
Дискретность экрана
|
640х480 точек |
