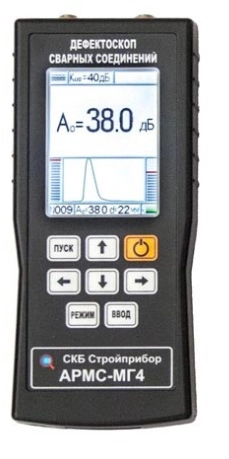

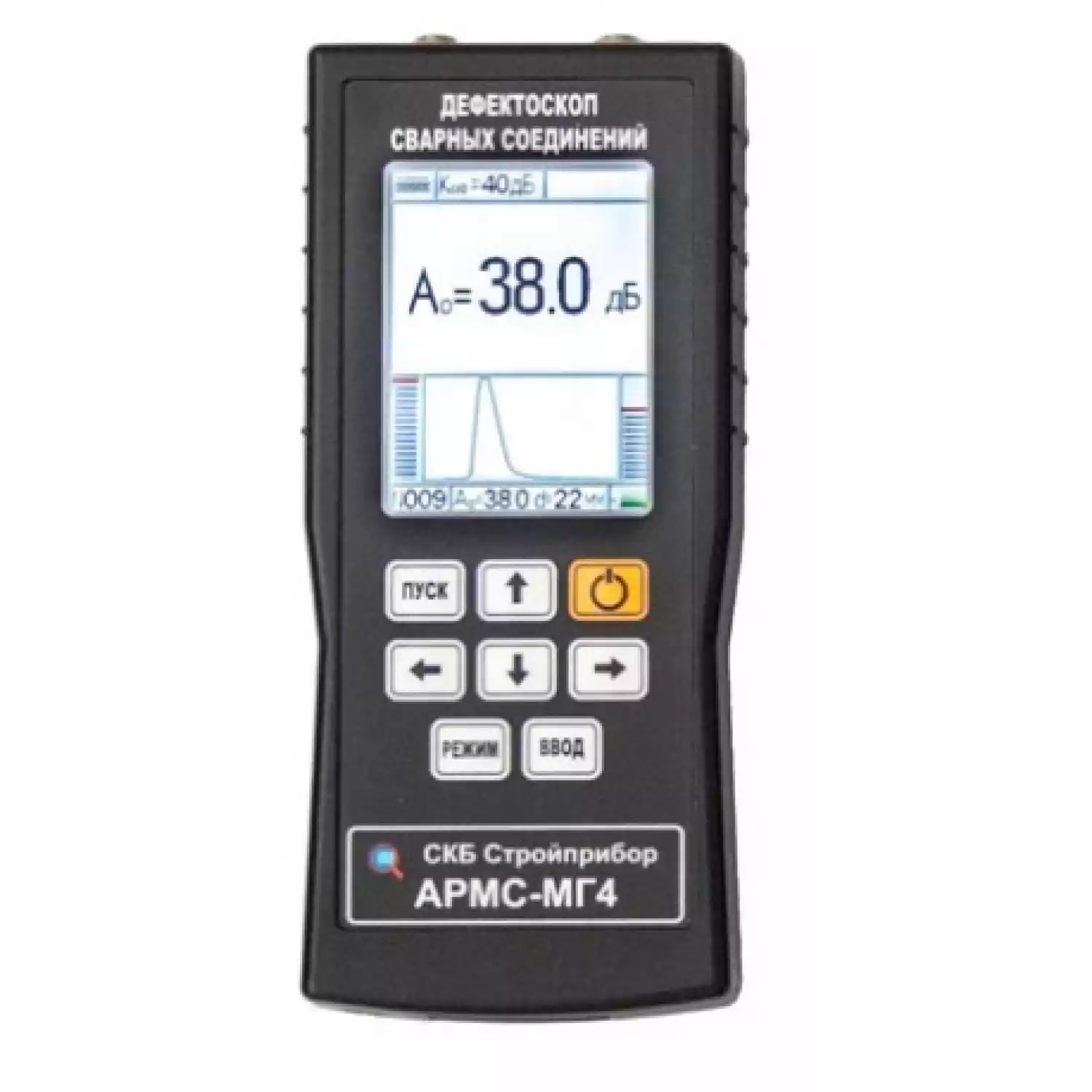

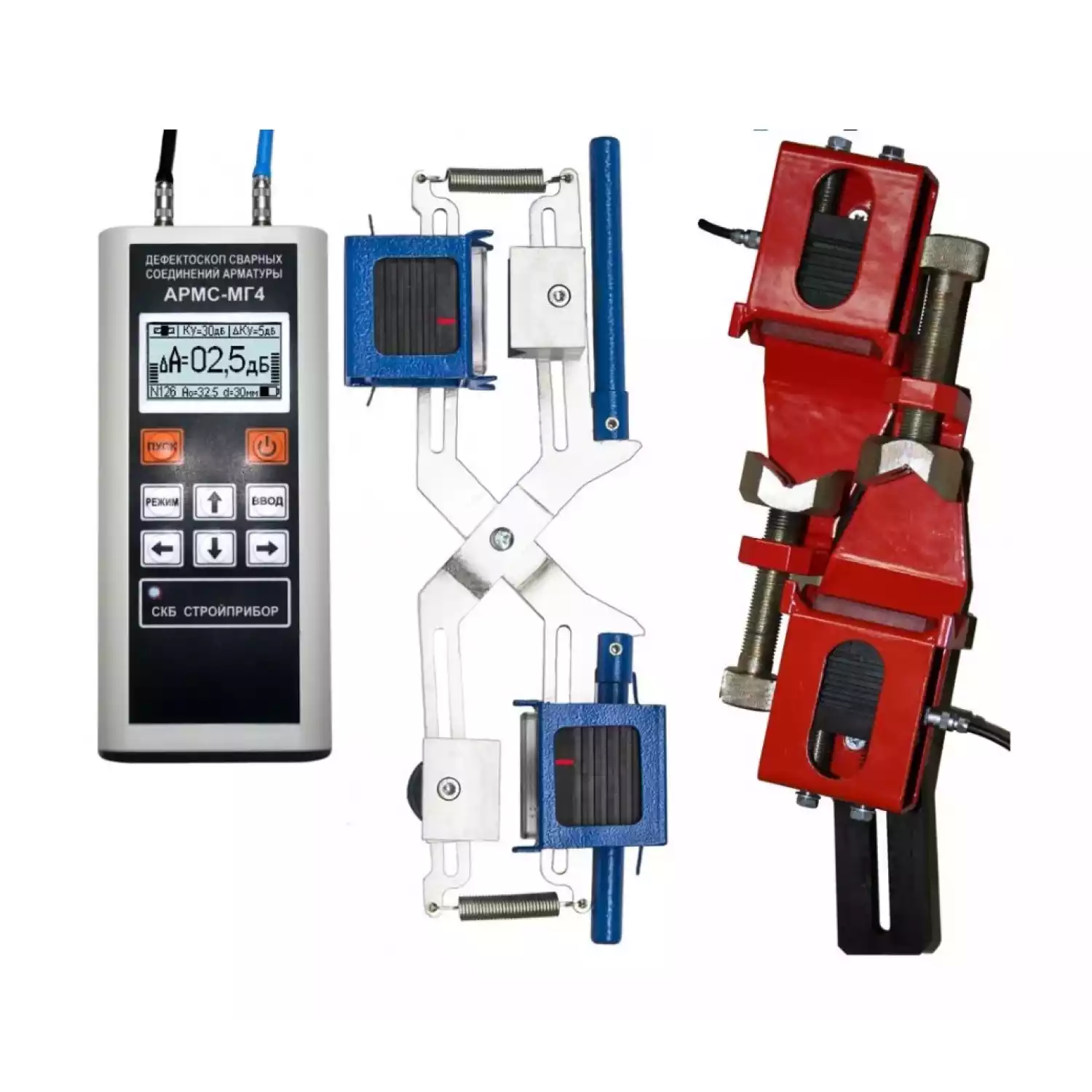

Ультразвуковой дефектоскоп АРМС-МГ4 - СКБ Стройприбор

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4 используется для контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 при монтаже сборных и возведении монолитных ж/б конструкций теневым и зеркально-теневым методами.
Цена по запросу

Описание Ультразвуковой дефектоскоп АРМС-МГ4

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4

Тип оборудования: дефектоскоп ультразвуковой

Производство: Россия

Модель: АРМС-МГ4

Описание: Прибор для контроля качества сварных стыковых соединений

Гарантия на ультразвуковой дефектоскоп АРМС-МГ4: 12 мес.

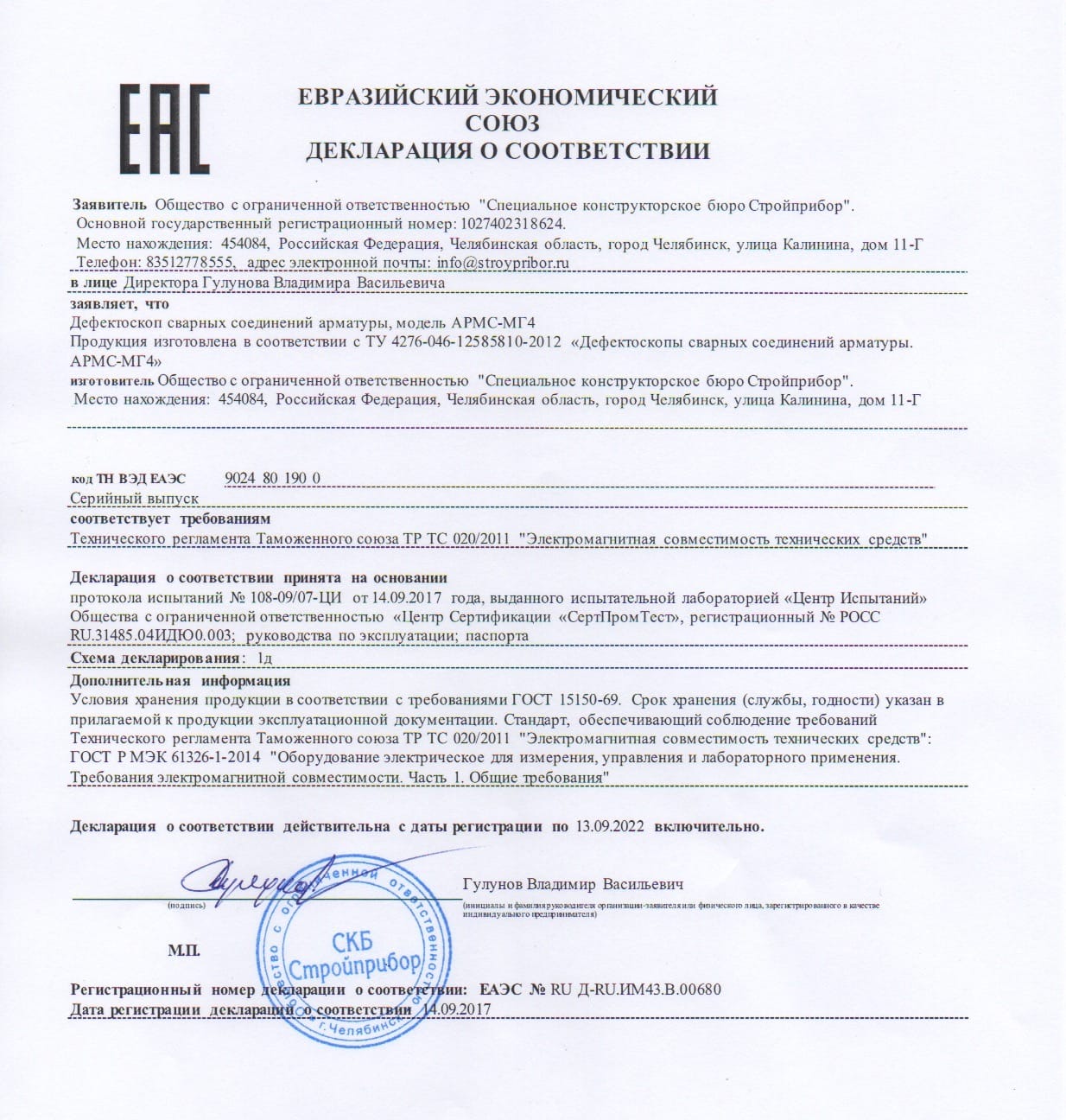

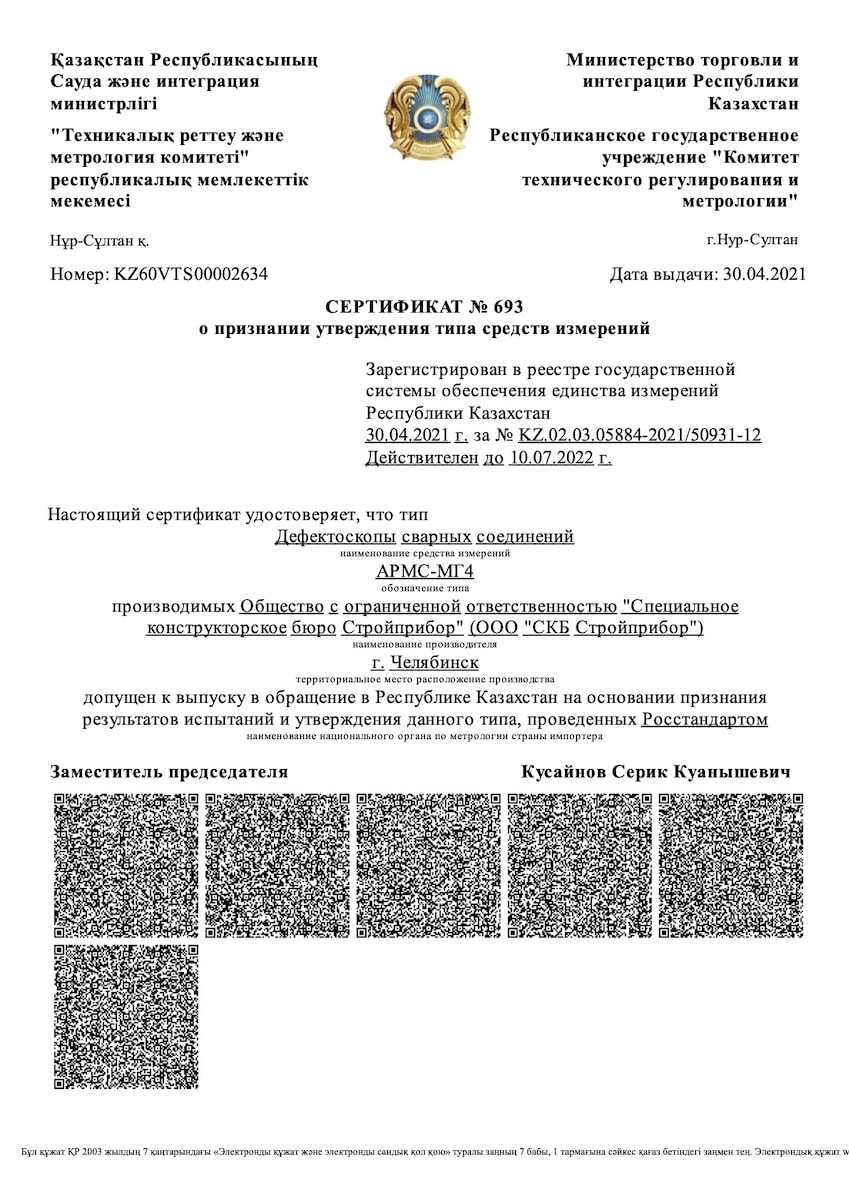

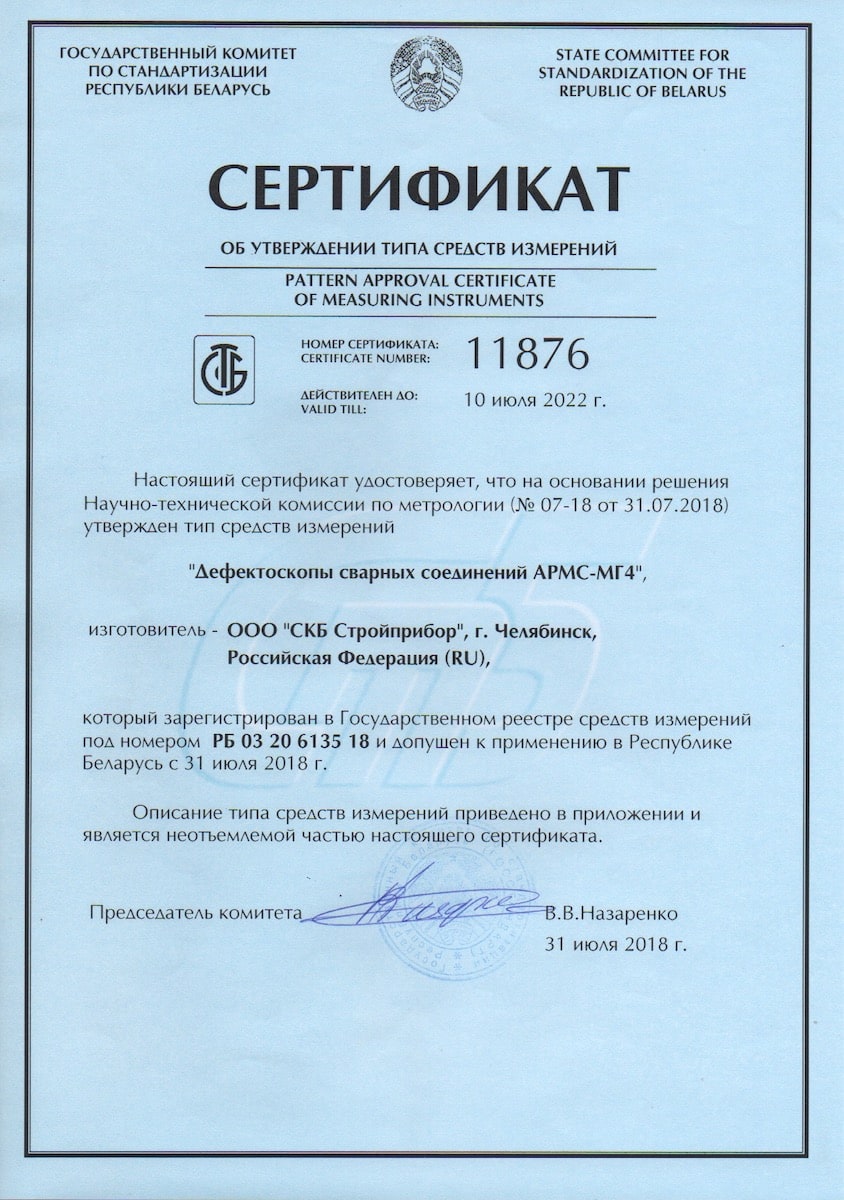

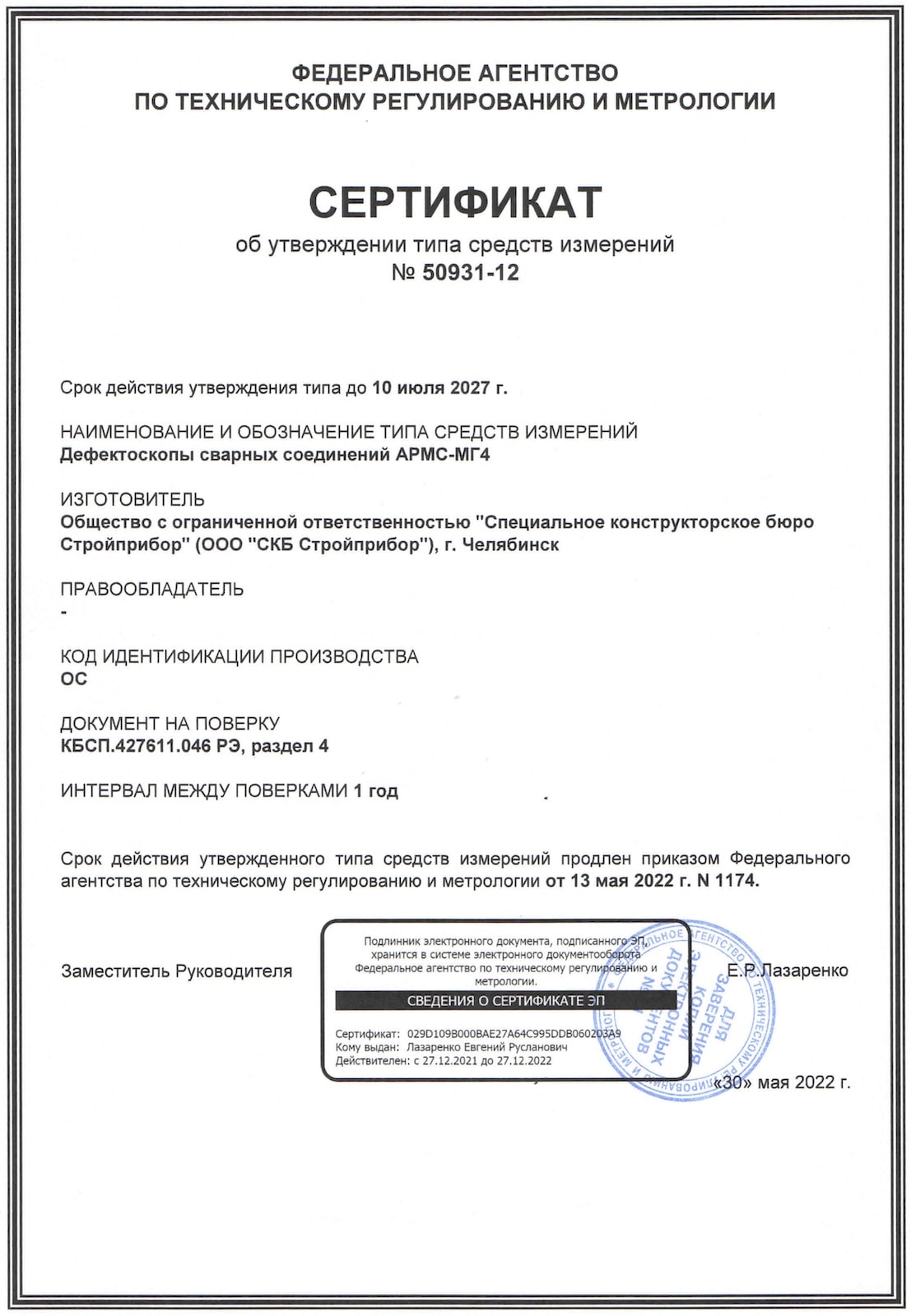

Утвержден тип средства измерения

Внесен в Госреестр РФ под №50931-12

Назначение прибора:

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4 предназначен для контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм (по доп. заказу - до 80 мм) в соответствии с ГОСТ 23858, СТО 02495307-002-2008 при монтаже сборных и возведении монолитных ж/б конструкций теневым и зеркально-теневым методами.

Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.

Принцип работы дефектоскопа АРМС-МГ4 основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.

Технические характеристики ультразвукового дефектоскопа АРМС-МГ4:

Динамический диапазон приемного тракта дефектоскопа, дБ

от 0 до 50

Границы линейности динамического диапазона, дБ

от 15 до 45

Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника, дБ

± 1

Диапазон установки коэффициента усиления (с шагом), дБ

5 - 75; (1; 5; 10)

Пределы допускаемой абсолютной погрешности установки коэффициента

усиления, дБ

± 1

Частота зондирующего импульса, МГц

2,5 ± 0,2

Цена единицы наименьшего разряда, дБ

0,1

Номинальная частота максимума преобразования ПЭП, МГц

2,5

Номинальное значение угла ввода ПЭП, градус

65

Габаритные размеры, не более:

- электронного блока, мм

- механического устройства с датчиками, мм

175×78×25

300×100×80

Электропитание от встроенного аккумулятора, напряжение, В

3,7

Масса дефектоскопа, кг, не более

2,0

Средний срок службы, лет

10



Комплект поставки ультразвукового дефектоскопа АРМС-МГ4:

  • Дефектоскоп,
  • Пьезоэлектрические преобразователи (ПЭП) - 2 шт,

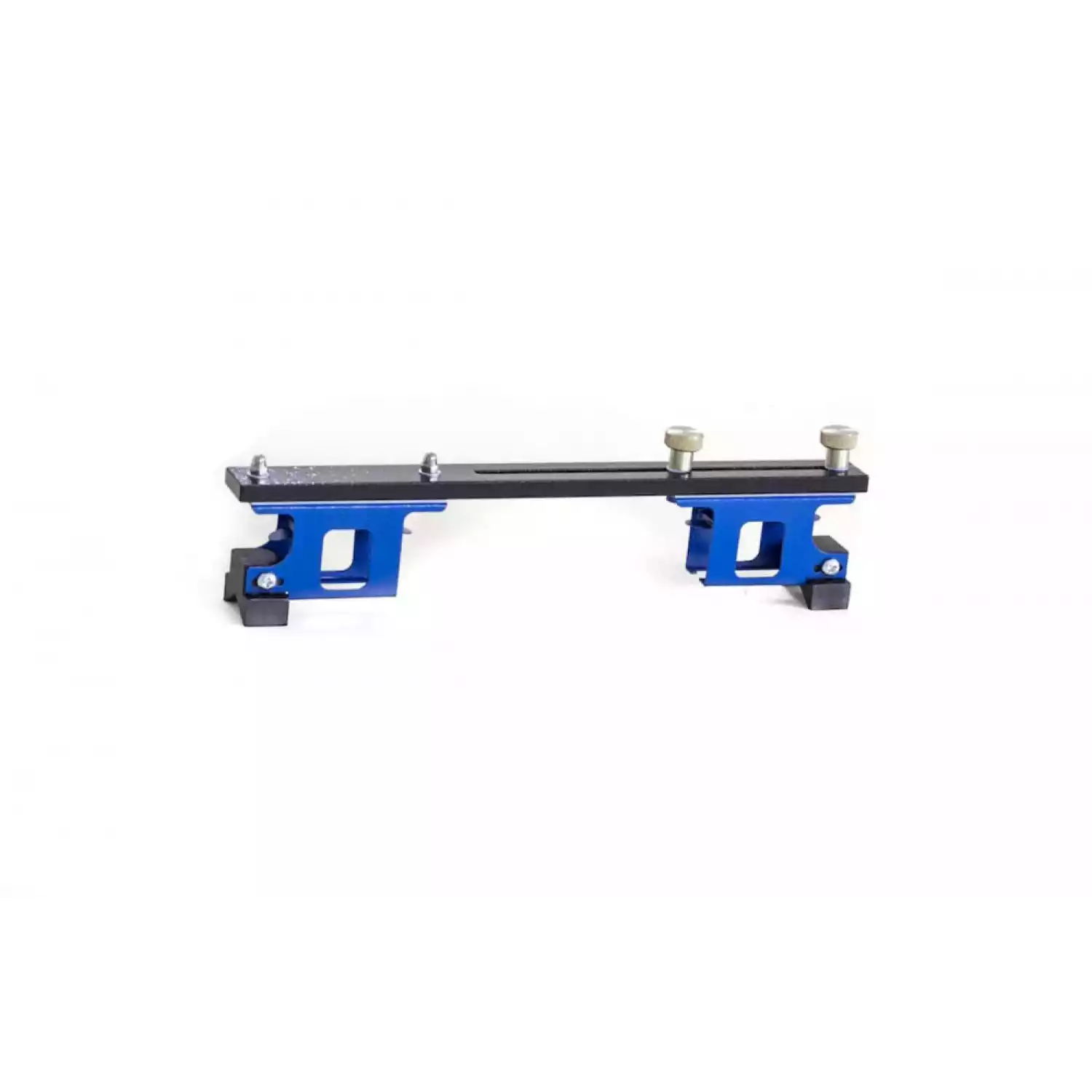

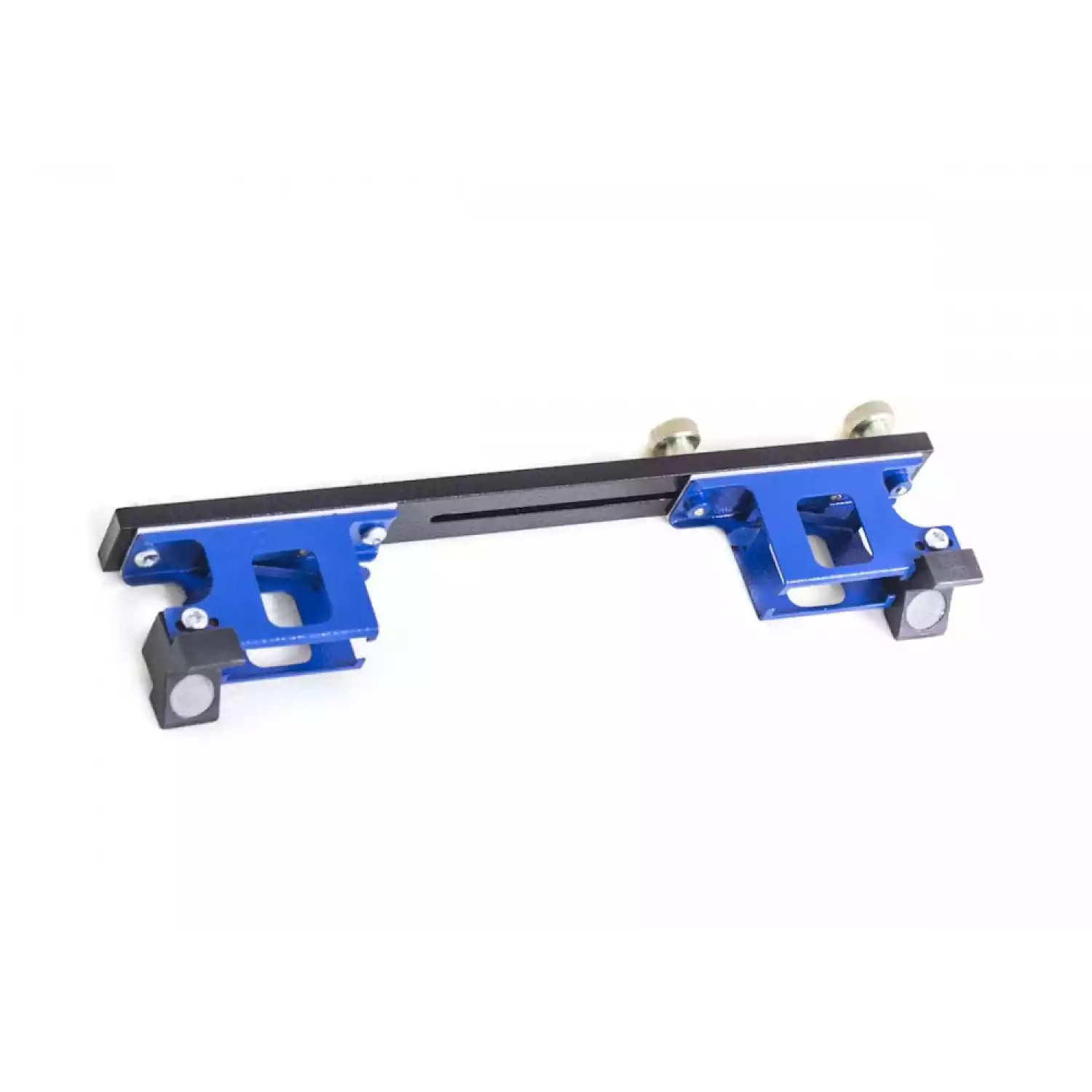

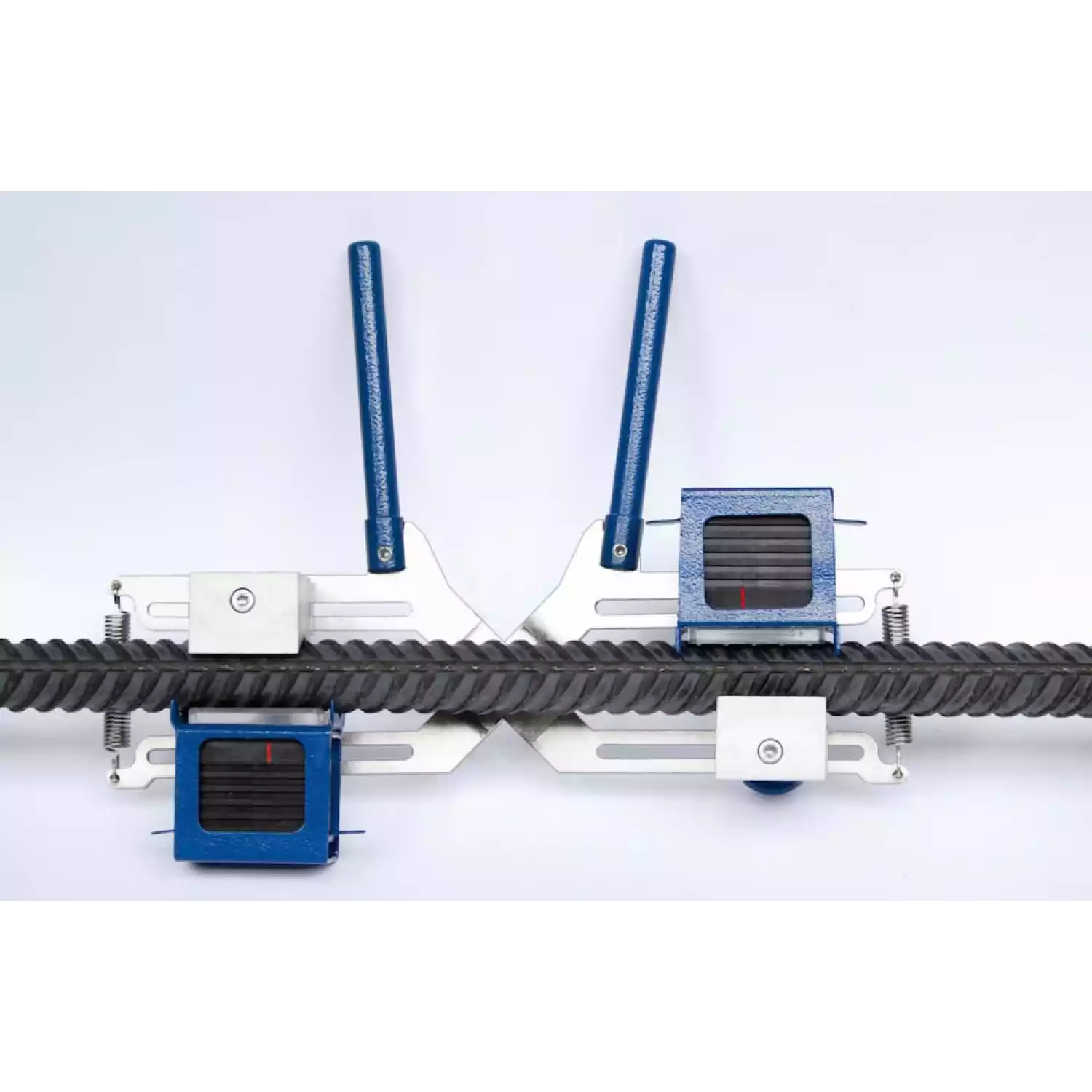

  • Механическое устройство для крепления ПЭП,
  • Зарядное устройство,
  • Коаксиальные кабели,
  • Протекторы R=12мм (2 шт); R=18мм (2шт); R=22мм (2шт),
  • Зарядное устройство,
  • Приспособление для контроля сварных швов листового проката,
  • Контрольный образец,
  • Кабель связи с ПК,
  • CD с программным обеспечением,
  • Упаковочная тара.

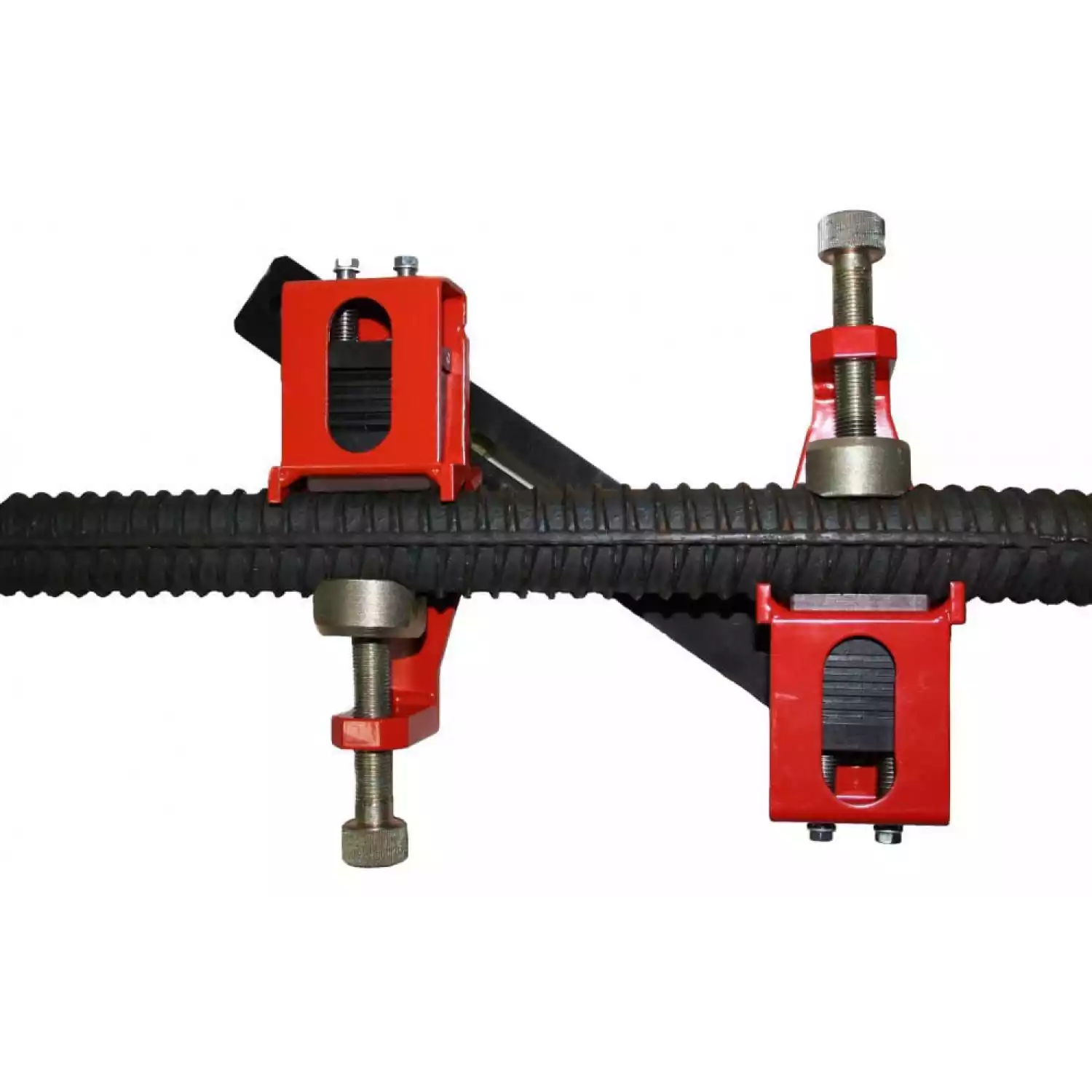

Дополнительный комплект поставки: механическое устройство «Скоба», протекторы для контроля арматуры меньшего диаметра, образец арматуры с искусственным дефектом

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
