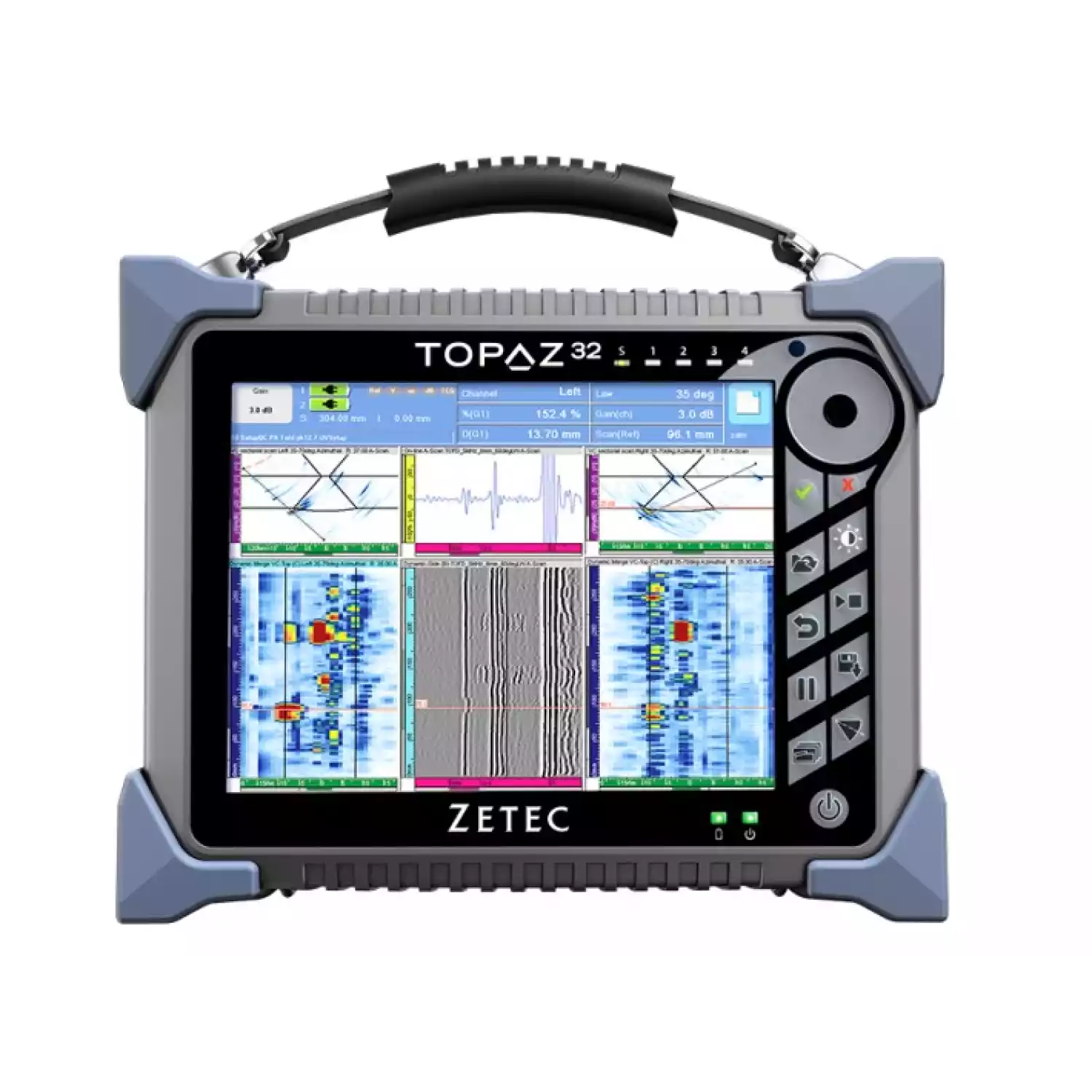

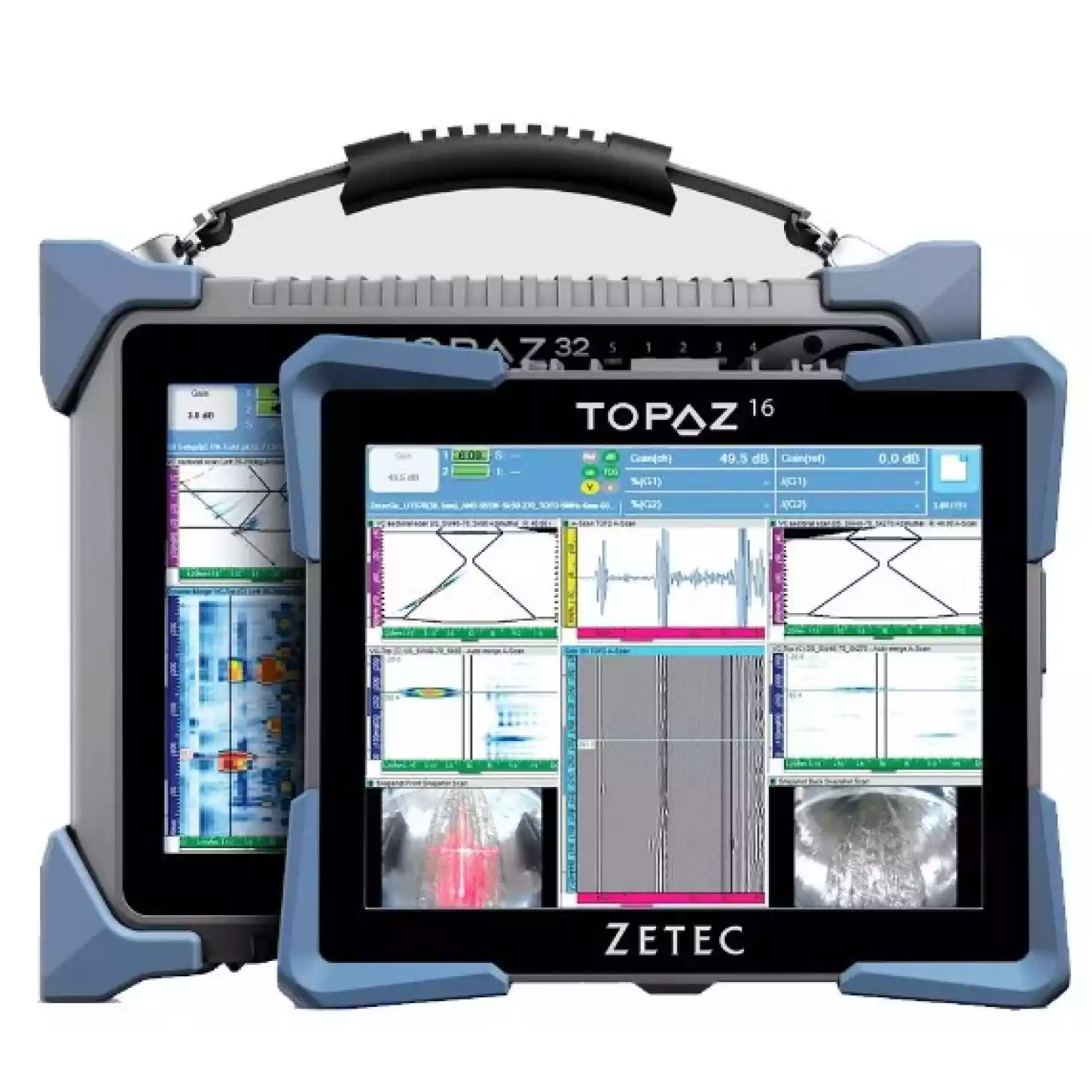

Ультразвуковой дефектоскоп Zetec TOPAZ32

Дефектоскоп TOPAZ 32, функционирующий на ультразвуковых волнах, оснащен функцией молниеносной обработки и передачи сведений в рамках обширных информационных блоков. Это обеспечивает возможность управления громоздкими базами данных, выполнения комплексных расчетных операций и глубокого аналитического исследования.

Отличия от предыдущих версий

Главное отличие TOPAZ 32 от предыдущей версии в количестве активных каналов фазированных решеток. Это позволяет дефектоскопы подключать большой спектр преобразователей. В два раза большее количество активных элементов ФАР позволяет в большим разрешением формировать ультразвуковой луч, что увеличивает достоверность результатов контроля.

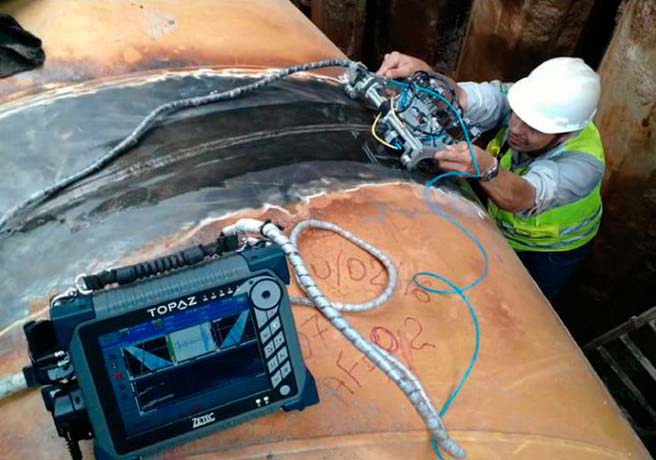

Оптимизированный рабочий процесс

Превосходная система обработки TOPAZ32 с интуитивной настройкой точности вносит глубокие коррективы в размещение элементов, учитывая особенности фазированных массивов, временные задержки из-за преломления, динамическое усиление с временной компенсацией и скоростные характеристики для различных углов.

До того как вы начнете сбор информации, TOPAZ32 дает вам полную картину калибровочного статуса для каждого из каналов, обозначая все каналы зеленым сигналом на дисплее как готовые к работе. Зеленый указатель – ваша зеленая дорога к началу работы: без него никуда.

TOPAZ32 умело преподносит данные на ходу, даже позволяя просматривать объединенные трехмерные изображения в процессе их получения. А портфель предзаготовленных настроек для визуализации информации дает пользователям свободу для настройки персональных шаблонов, которые лучше всего подходят под их уникальные задачи и предпочтения.

Прибор способен работать в трех режимах

• Стандартная ультразвуковая дефектоскопия
• Технология фазированных решеток
• Метод TOFD.

Ультразвуковой дефектоскоп TOPAZ 32 отлично подходит для наиболее распространенных областей применения, включая

• Контроль качества сварных соединений;
• Контроль коррозии;
• Ручная дефектоскопия или с помощью энкодера;
• Инспекция деталей сложной формы и структуры и много другое.

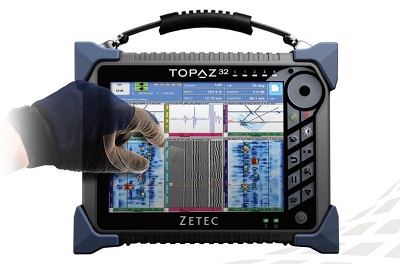

Особенности ультразвукового дефектоскопа TOPAZ 32

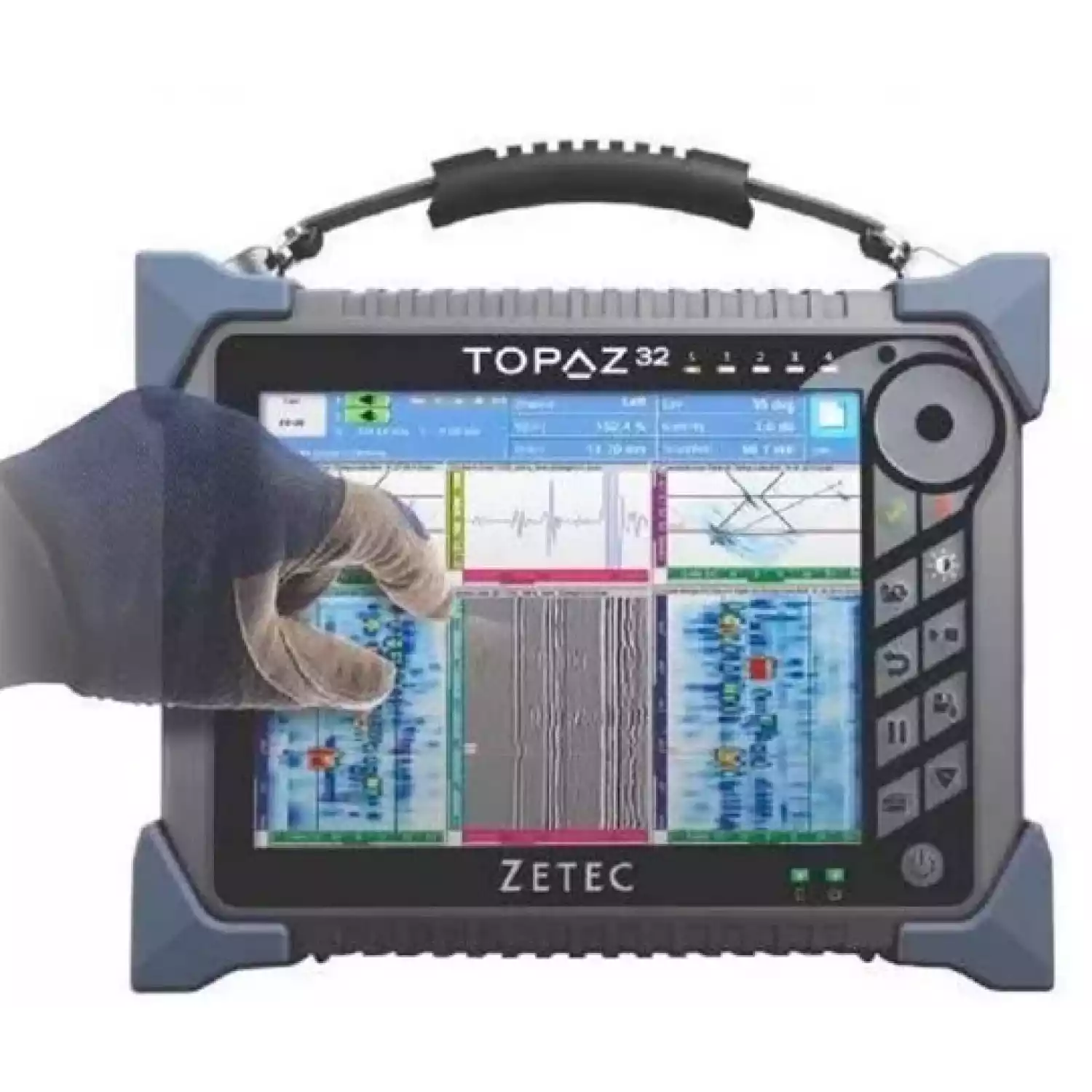

• Запуск с прикосновения

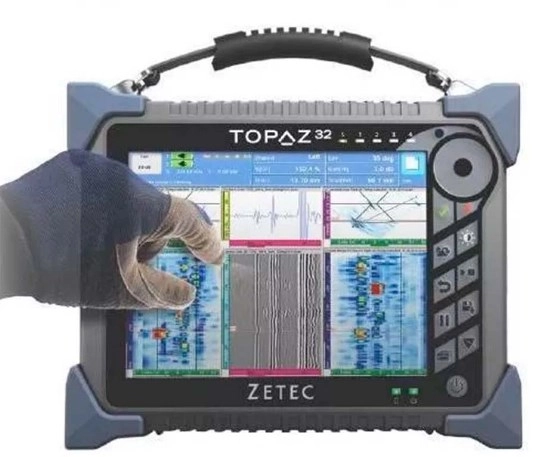

• Революционный пользовательский интерфейс. Взаимодействие очень интуитивно и похоже на смартфон или планшет. Легким перемещением пальца можно спокойно и эффективно управлять системой.
• Сверхяркий мультитач-дисплей
• Ультра-яркий мультитач-дисплей высокого разрешения можно использовать в помещении или на открытом воздухе. Разрешение на 64% лучше чем у стандартного дисплея. Оптимизированный формат на 33% больше по площади, чем 16: 9 с той же диагональю. Специальная настройка под местность на открытом воздухе обеспечивает удивительную видимость.

• Быстрое время обработки
• Новый 64-битный компьютер обеспечивает дополнительную вычислительную мощность и уменьшает время обработки в два раза.

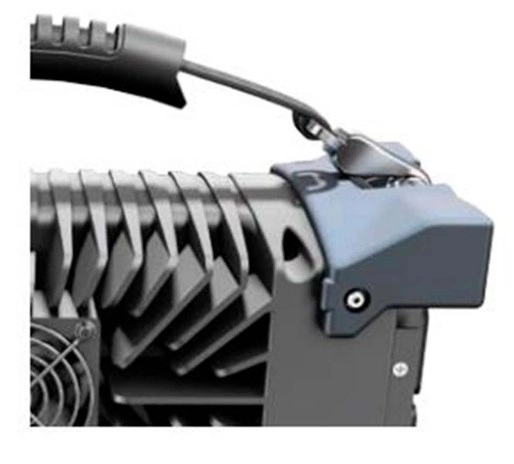

• Нет встроенной вентиляции

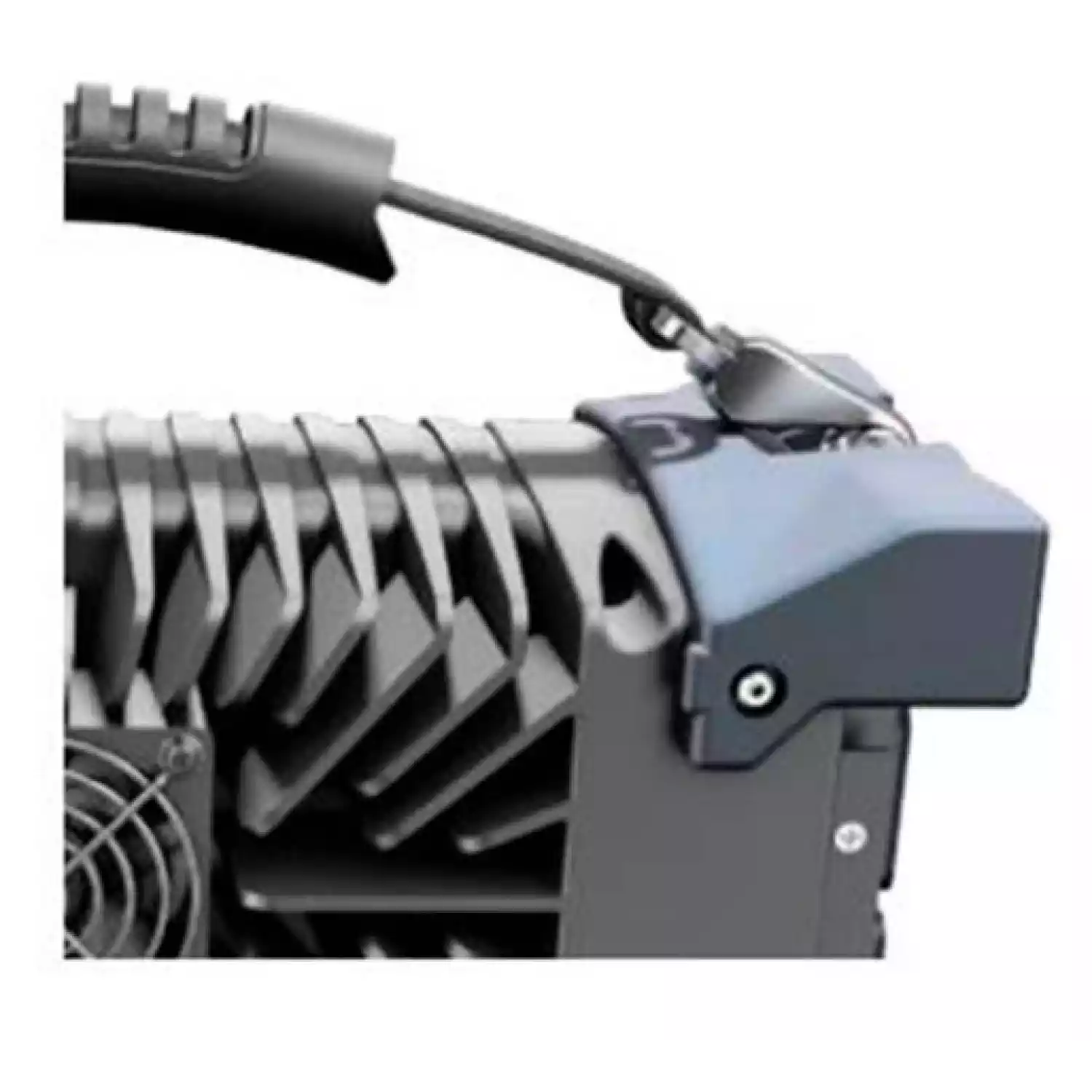

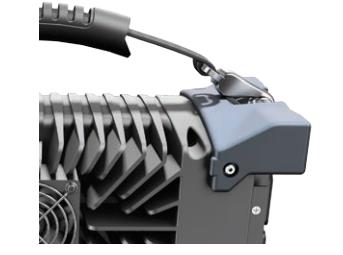

• TOPAZ32 спроектирован таким образом, что не имеет встроенной системы охлаждения. Съемный внешний вентилятор оптимизирует теплоотдачу. Конструкция закрытого корпуса предотвращает попадание пыли, влаги или загрязнений, тем самым делаю данный прибор максимально подготовленным к полевым условиям.

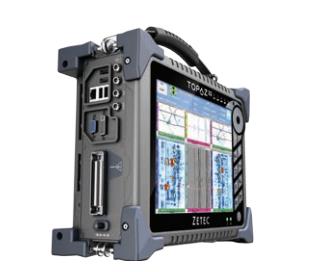

• Портативность
• Прибор весит всего 6 кг в надежном корпусе из магния

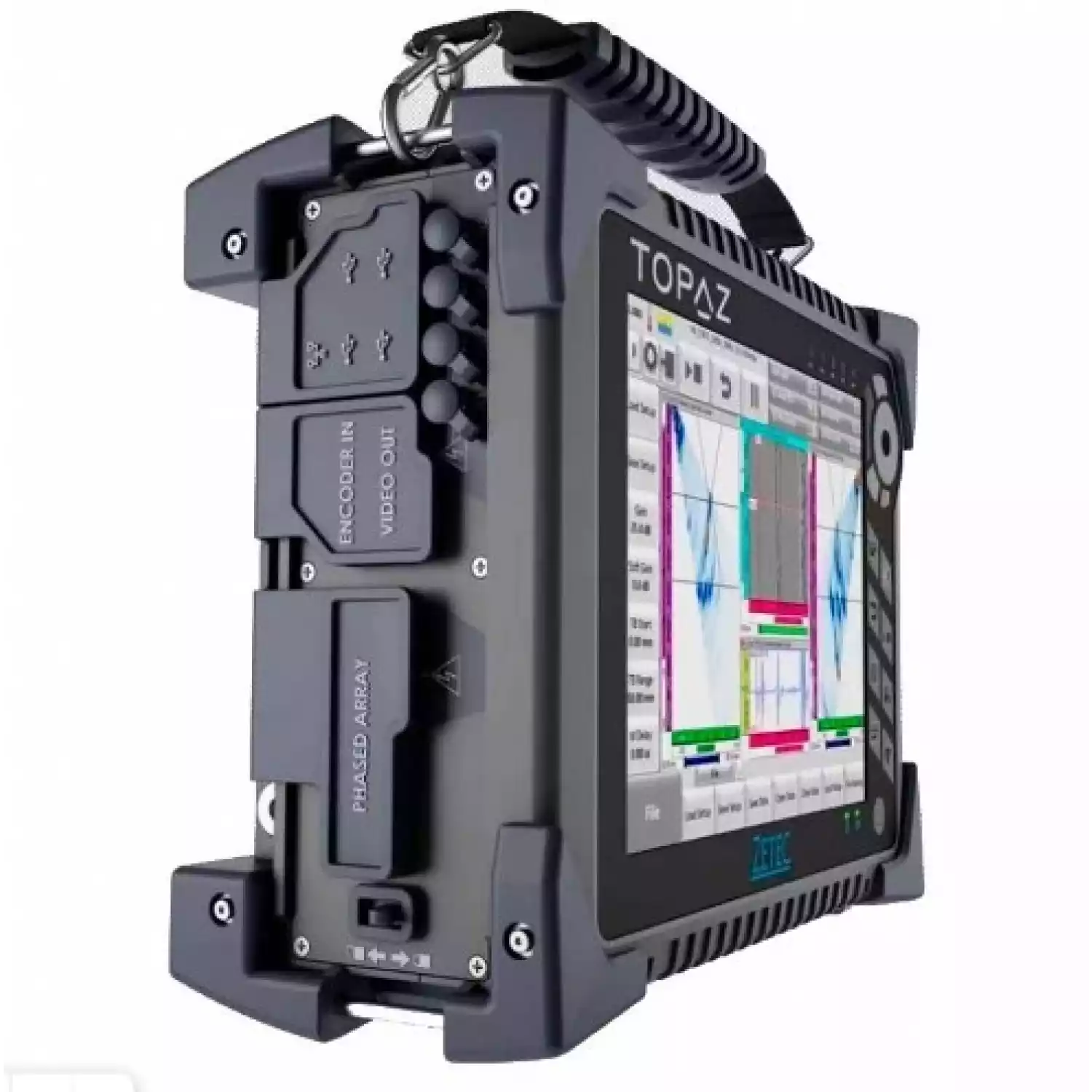

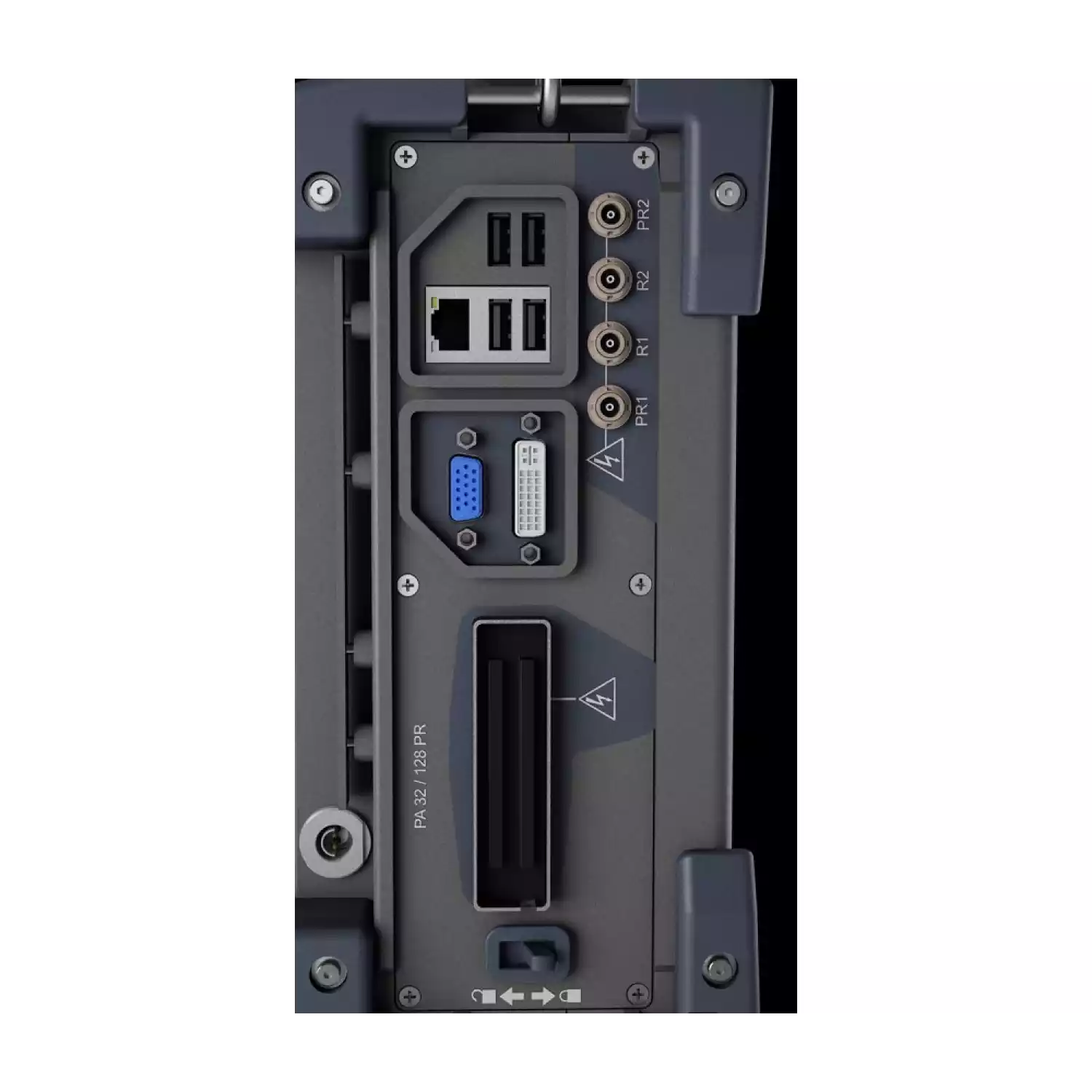

• Разъемы
• Порты подключения USB 3.0 — 1 шт, USB 2.0 — 3 шт и к локальной сети;
• Два высокопроизводительных ультразвуковых канала для стандартных ультразвуковых методов(эхо-импульсный, приемнык — передатчик, TOFD);
• Качественный разъем PAUT с прочной защелкой зонда для защиты от шумов

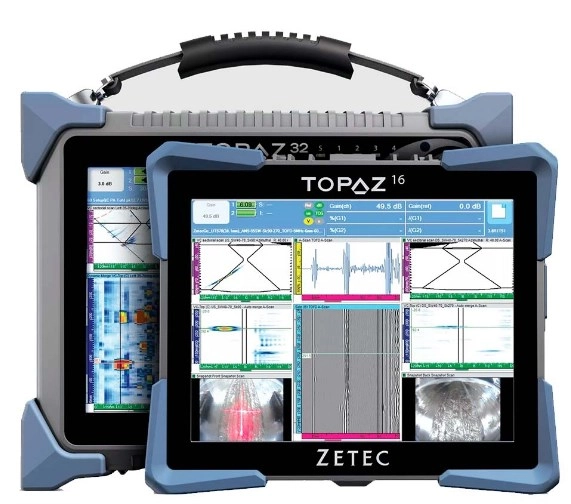

Ультразвуковой дефектоскоп TOPAZ 16 обеспечивает широкий спектр возможностей в компактном корпусе и предлагает широкий спектр функций, в том числе:

• 16-битный АЦП
• Сигналы можно оцифровать с помощью уменьшения шкалы FSH на 800% для уменьшения вероятность повторного сканирования. Полный осмотр с первого раза.
• Улучшенная скорость сбора данных
• 64-разрядная вычислительная мощность в сочетании с встроенным твердотельным накопителем позволяют пользователям выполнять сложные проверки больших файлов данных без ущерба скорости.
• Быстрый анализ
• TOPAZ32 позволяет в 2 раза быстрее обрабатывать данные по сравнению с предыдущими версиями. Независимо от размера, архивы данных можно хранить для быстрого доступа, что уменьшает время обработки.
• UltraVision сенсорное встроенное программное обеспечение
• Встроенный расширенный калькулятор фокальных законов с визуальной обратной связью позволяет легко подготовить дефектоскоп к работе. Бортовой инструменты измерения обеспечивают мощный анализ данных и составление отчетов по результатам контроля.

TOPAZ 32 позволяет выполнять эффективно следующие действия:

• Подготовка образцов под сварку и калибровка настроек. Данная функция реализовывается в специальном редакторе, а расширенный калькулятор фокальных законов позволяет создавать и оптимизировать настройки;
• Получение данных в режиме контроля на сенсорном экране. Процесс калибровки облегчается путем специальных инструментов, как раз предназначенных для этого;
• Анализ данных и автоматическое представление их в таблицу. Параметры таблицы можно менять (как типы данных и их количество, так и внешний вид таблицы и обрамление);
• Создание отчета производится одним нажатием

Оптимизация данных

Расширенные функции обработки данных позволяют калибровать параметры преобразователей на фазированных решетках: чувствительность, задержка в призме, коррекция ВРЧ и скорость звука для каждого угла ввода фазированной решетки.

Информирование о состоянии калибровки

Перед началом работы TOPAZ 32 информирует пользователя о статусе калибровки всех каналов. Если параметр на дисплее не отображается зеленым цветом, то это значит, что данный параметр не откалиброван. Начинать контроль можно только тогда, когда все параметры горят зеленым цветом.

Отображение данных в реальном времени

Данные возможно представлять в любом доступном для пользователя виде (таблица, график, макет и т. д.)

Умные инструменты

• 64 разрядная система с высокой вычислительной мощностью;
• Ультра-яркий сенсорный дисплей, кристально чистый. Не засвечивается;
• Взаимодействие как со смартфоном или планшетом;
• Распознавание любого датчика ZETEC

Комплектация

• Дефектоскоп ультразвуковой Topaz 16/ Topaz 32* 1 шт.
• Аккумулятор 2 шт.
• Адаптер для питания от сети переменного тока 1 шт.
• Кабель питания 1 шт.
• Кейс для транспортировки 1 шт.
• Преобразователи на фазированных решетках или традиционные ПЭП* -
• Руководство по эксплуатации 1 экз.
• Методика поверки 1 экз.
• * - по запросу заказчика
