Компактные процессорные переносные и стационарные универсальные дефектоскопы USD 15 с превосходными техническими данными. Ультразвуковой дефектоскоп USD 15 поставляется в различных исполнениях, каждое из которых наиболее полно отвечает той или другой задаче ультразвукового контроля.
Цена по запросу
Описание

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Krautkramer GE Inspection Technologies GmbH, Германия

Серия: USD 15

Модель: USD 15X, USD 15SX, USD 15В, USD 15 19", USD 15/2 19"

Описание: Высокочастотный ультразвуковая система для поиска дефектов в металле и в других однородных материалов

Гарантия на ультразвуковой дефектоскоп USD 15: 1 год.

Назначение ультразвукового дефектоскопа USD 15

Компактные процессорные переносные и стационарные универсальные дефектоскопы USD 15 с превосходными техническими данными. Поставляются в различном исполнении, каждое из которых наиболее полно отвечает той или другой задаче контроля.

Модификации ультразвуковых дефектоскопов USD 15:

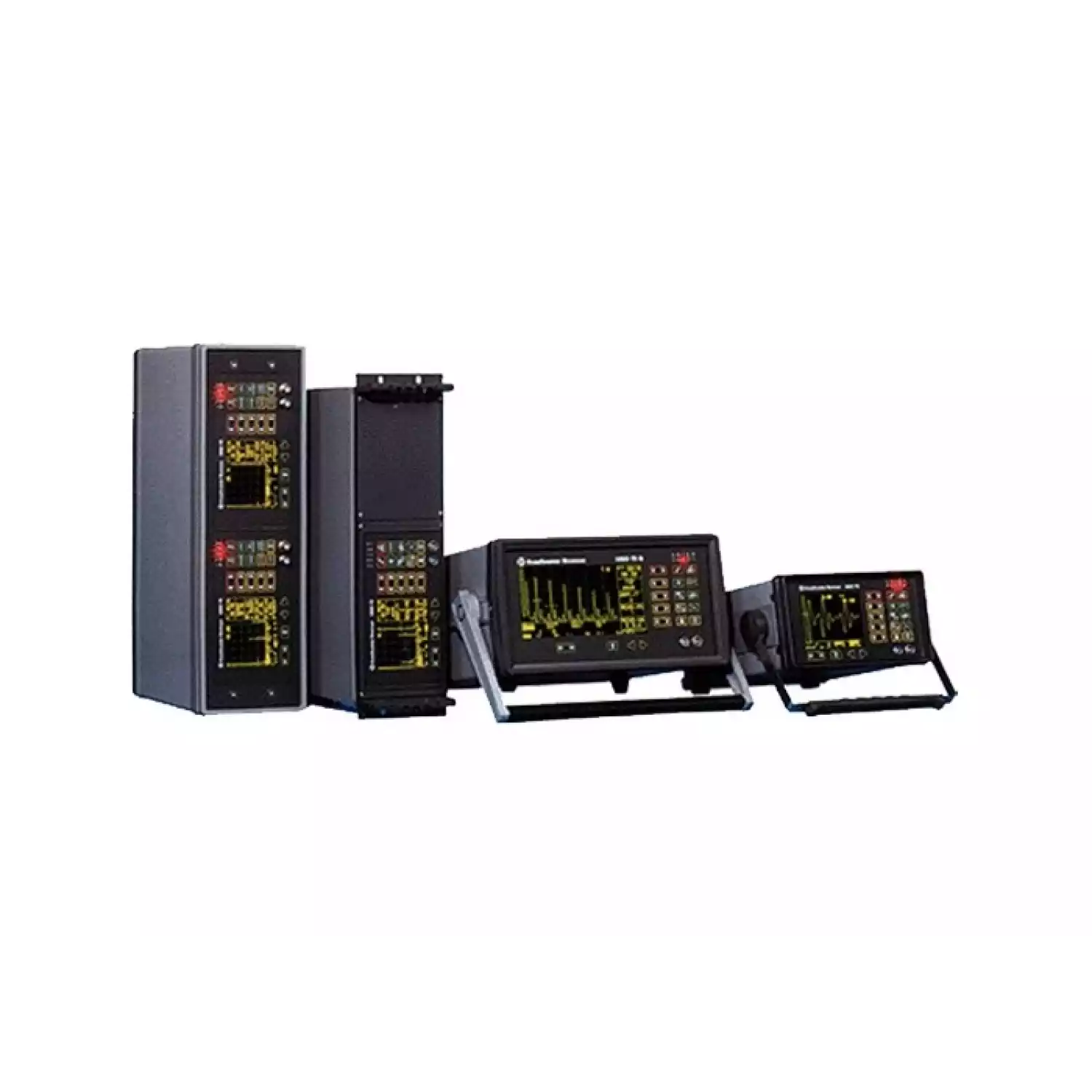

  • Ультразвуковой дефектоскоп USD 15X. Стандартное исполнение, все характеристики которого обеспечивают воспроизводимость результатов контроля как в полевых условиях, так и в составе установок
  • Ультразвуковой дефектоскоп USD 15SX. Исполнение с чрезвычайно большим экраном и высокой разрешающей способностью. Изображение на экране практически не отличается от аналогового изображения даже для небольшой зоны всей области прозвучивания или последовательности эхо-сигналов в тонких изделиях. Особо подходит для контроля точечной сварки
  • Ультразвуковой дефектоскоп USD 15В. Основное исполнение для простых задач контроля. С уменьшенным числом функций, однако достаточным для получения хорошего качества контроля
  • Ультразвуковой дефектоскоп USD 15 19", USD 15/2 19". Блочное исполнение из одного или двух дефектоскопов для стационарного применения. На его основе можно создать многоканальную аппаратуру. Также подходит для контроля иммерсионным методом в виде узла, встраиваемого в установку контроля.

Отличительные особенности ультразвукового дефектоскопа USD 15

  • малоинерционный и контрастный электролюминесцентный экран с индикацией последовательности эхо-сигналов, рабочей функциональной группы, 4-х измеренных величин (при этом и в увеличенном масштабе) и символов режима;
  • повышенная частота следования зондирующих импульсов до 12 кГц (USD 15 B и USD 15 SQ - до 4 кГц);
  • 3 стробирующих импульса системы АСД с представлением в виде отрезков линий, причем один служит для выделения сигнала от поверхности при иммерсионном контроле (USD 15 B и USD 15 SQ - 2 стробирующих импульса);
  • измерение пути прохождения звука для всех трех стробирующих импульсов по фронту или пику эхо-сигнала; при ВЧ-представлении по нулю в точке перехода при нарастающем или спадающем фронте; для наклонных преобразователей также индикация расстояния от точки ввода (переднего торца) до точки проекции дефекта на поверхность и глубины с учетом кривизны поверхности;
  • измерение амплитуды сигнала для всех стробирующих импульсов в % от высоты экрана, в дБ как разности по отношению к порогу срабатывания или запомненному опорному сигналу;
  • статическое и динамическое временное запоминание, сопоставление эхо-сигналов;
  • непосредственная распечатка: содержимого экрана индикатора, перечня функций, выбранных результатов измерения;
  • USD 15 SQ имеет также АСД с установкой поля допуска и встроенную память для записи результатов измерения толщины.

Технические характеристики ультразвукового дефектоскопа USD 15

Диапазон частот 6 узкополосных, 1 широкополосный диапазон 0,3-20 МГц; 4 МГц (DIN 25 450)
Диапазон калибровки при скорости с=5920 м/с:
мин. 0 - 2,5 мм: USD 15 X, USD 15SQ: 0 - 5,5 мм
макс. 0 - 9999 мм
Скорость ультразвука 500 - 15000 м/с, USD 15 SQ - 500 - 9999 мм
плавно, 2 программируемых ступени
Смещение изображения -25 - 9999 мкс
Регулировка усиления 0 - 110 дБ; ступенями 0.5; 1; 2; 6 дБ и задаваемой;
для USD 15 SQ также 0,05 дБ
Частота следования 1 - 12000 Гц;
USD 15B, USD 15 SQ: 50 - 4000 Гц
Представление сигналов на экране двухполупериодное детектирование, детектирование по поло-жительной или отрицательной полуволне, ВЧ-изображение
Отсечка от 0 до 80% высоты экрана
Измерение амплитуды в % от высоты экрана, в дБ относительно порога АСД или как разность по отношению к опорному сигналу
Измерение расстояний по фронту, пику сигнала, двум точкам перехода через нуль для ВЧ-сигнала
ВРЧ настраиваемая по 20 опорным сигналам с динамическим диапазоном 40 дБ и крутизной 6 дБ/мкс
Запоминание изображения статическое, динамическое, усредненное или сравнение эхо-сигналов
Размер экрана плоский электролюминесцентный экран повышенной яркости: 96 мм х 76 мм,
USD 15SX, USD 15SQ - 192 х 96 мм;
Встроенная память USD 15X, USD 15 блочный - 280 блоков параметров настройки,
USD 15 SX - 150, USD 15B - 50 блоков
Выходы RS 232; ВЧ-сигнал; аналоговые сигналы для импульсов в зоне стробирующих импульсов, кроме USD 15B; PC-LINK; видеосигнал
Входы Внешняя синхронизация, ввод данных, сброс сигнализации, останов изображения, загрузка блока данных
Питание 12 НК-аккумуляторов или сухих батарей, встроенный блок заряда/питания от сети; USD 15 блочный - только питание от сети
Размеры (ШхВхГ) USD 15B, USD 15X - 138 мм х 238 мм х 319 мм,
USD 15 SX, USD 15SQ - 192 мм х 366 мм х343 мм,
USD 15 блочный - 132 мм х 483 мм х 406 мм
Масса USD 15B, USD 15X - 7,2 кг, USD 15 SX - 10,3 кг,
USD 15SQ - 13,2 кг,
USD 15-19" - 8,3 кг , USD 15/2-19" - 12,8 кг
