Аппарат для контрольной диагностики создан с целью выявления неисправностей (повреждений целостности и гомогенности материала) как в процессе формирования изделий, так и в уже сформированных продуктах и элементах сварки. Он способен точно определять глубину и точные координаты местоположения неисправностей, производить замер толщины и скорость распространения звуковых волн высокой частоты (УЗВ) внутри материала во время осуществления проверки качества.

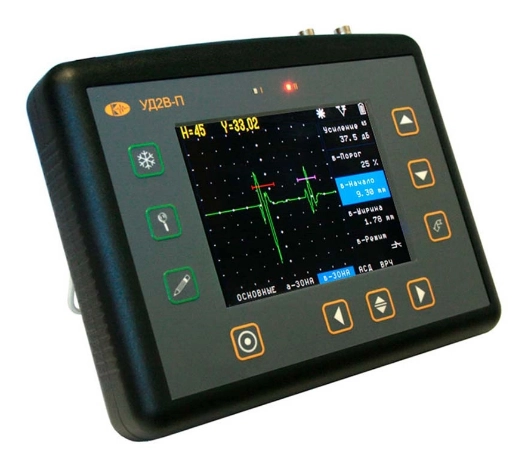

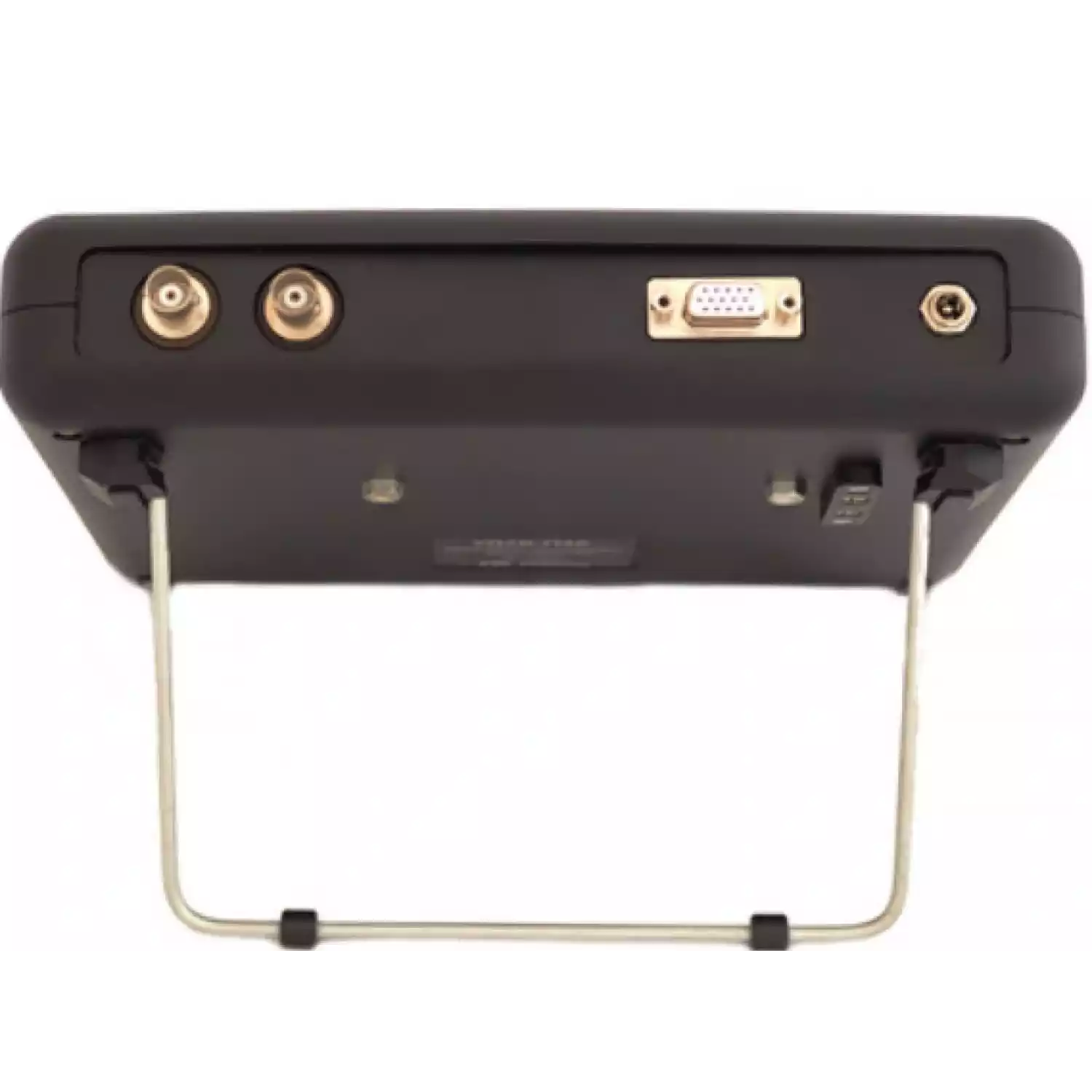

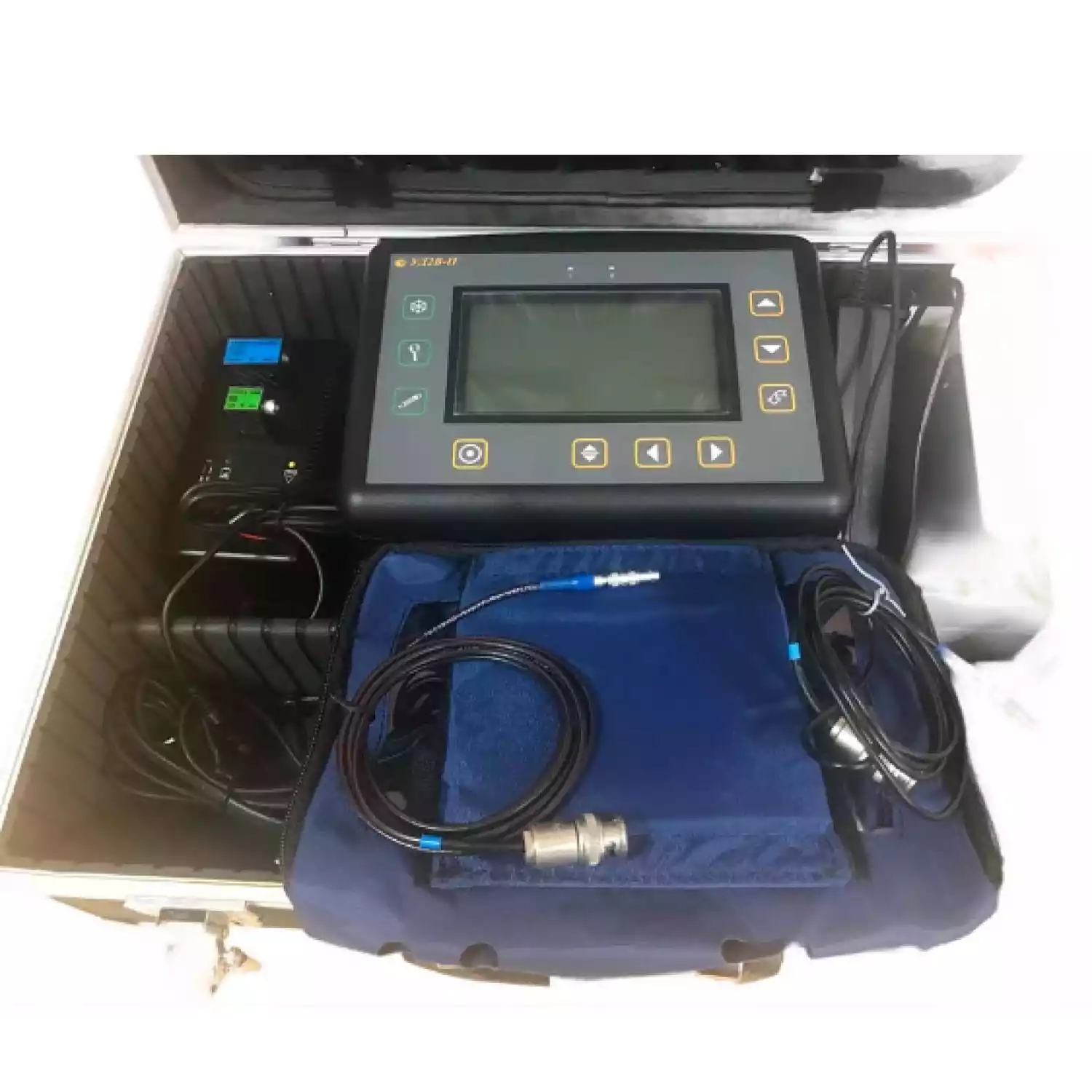

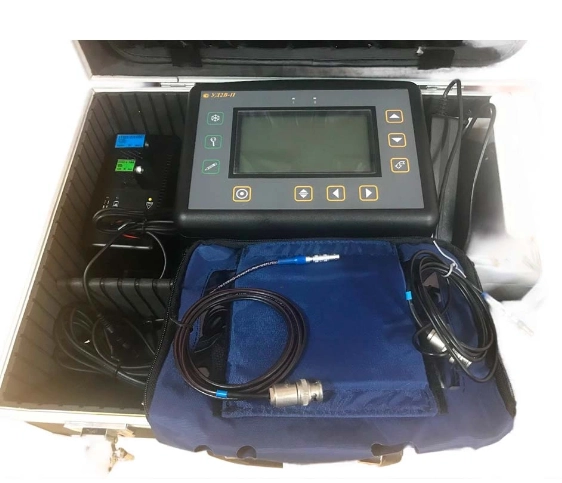

Прибор УД2В-П45.Lite оснащён качественным TFT дисплеем, который отлично показывает изображение при разных углах наблюдения и в различных световых условиях, его использование интуитивно понятно и удобно.
|
|

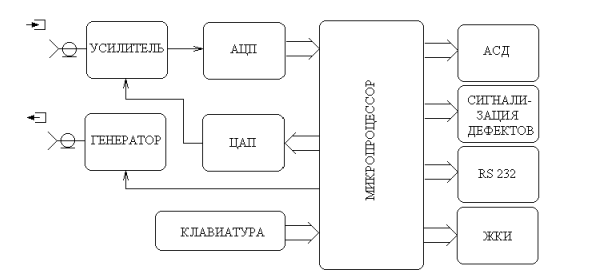

В основу работы дефектоскопа положена способность УЗК распространяться в контролируемых изделиях и отражаться от внутренних дефектов и граней изделий. Принятый сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается микропроцессором и в графическом и цифровом виде отображается на жидкокристаллическом индикаторе. Блок-схема дефектоскопа УД2В-П45
Блок-схема дефектоскопа УД2В-П45

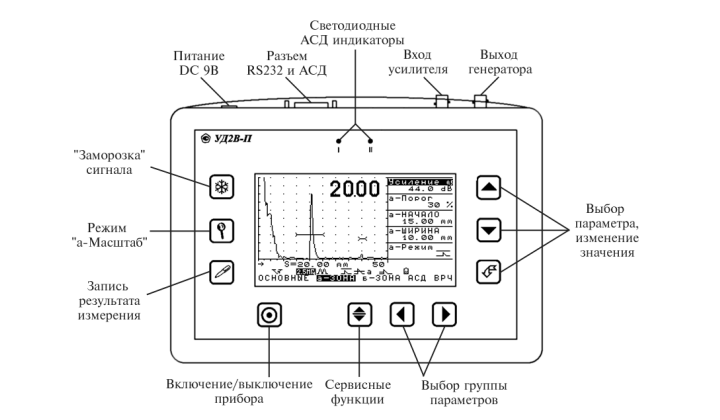

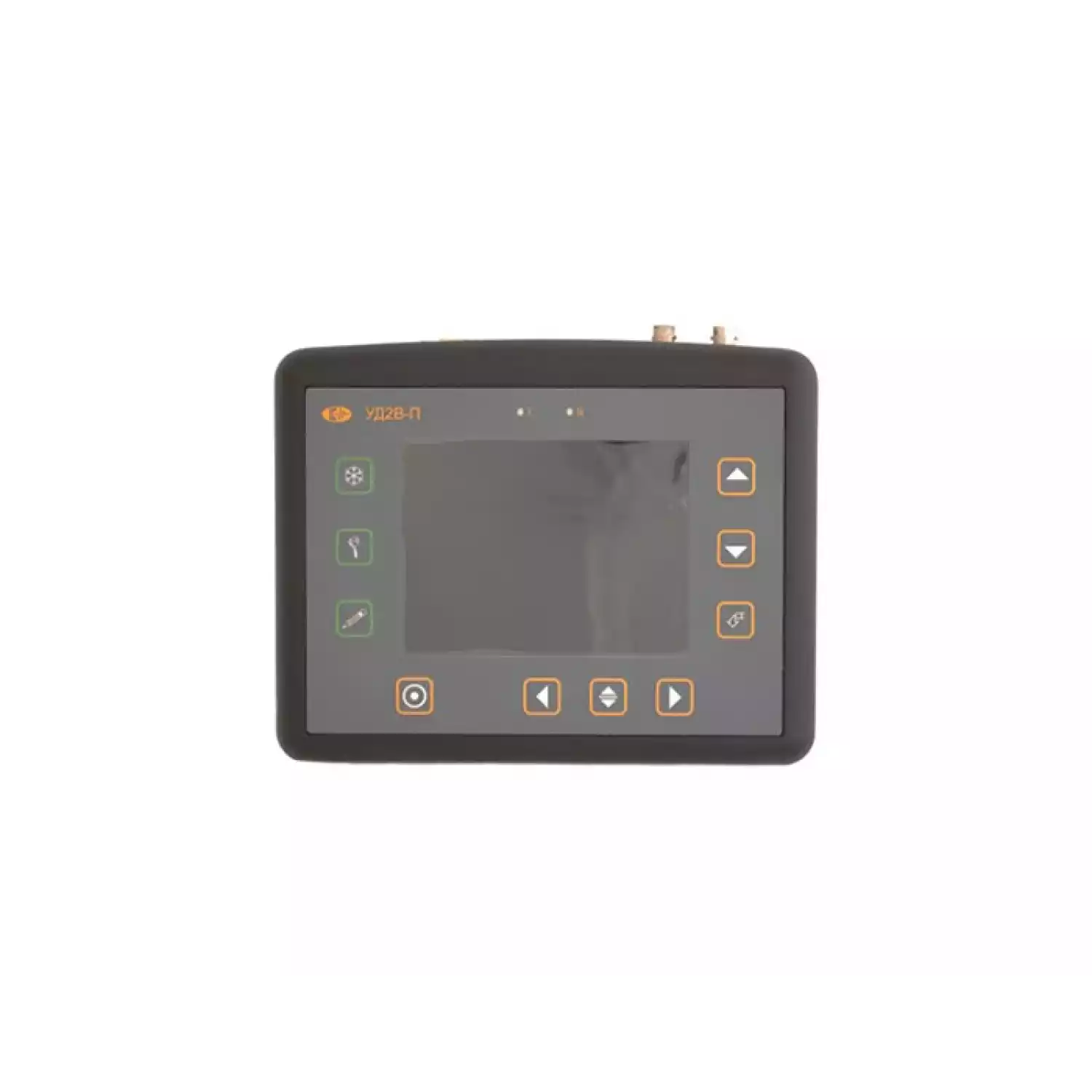

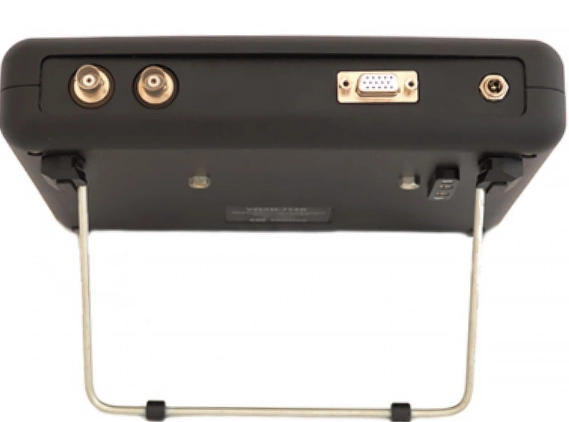

Вид прибора спереди
Управление дефектоскопом организовано через систему меню. Все параметры работы прибора разбиты на группы и, в зависимости от выбранной группы, пользователь получает доступ к различным параметрам (часть параметров вынесена в дополнительное меню).
Режим выбора параметра
Режим изменения значения параметра
Особенностью данной модели дефектоскопа является возможность отображения на экране радиосигналов и возможность измерения основной частоты и длительности импульсов. На рис. 8 приведено изображение донного эхо импульса в режиме отображения радиосигнала
Изображение донного эхо импульса в виде радиосигнала
Экран дефектоскопа при измерении периода основной частоты радиоимпульса
Возбуждение преобразователя П111-5-К6-В-002 импульсом длительностью 75 нс
Возбуждение преобразователя П111-5-К6-В-002 импульсом длительностью 100 нс
Возбуждение преобразователя П111-5-К6-В-002 импульсом длительностью 125 нс
Вид экрана дефектоскопа при измерении амплитуды третьего переотраженного эхо импульса в образце из стали толщиной 30 мм
|
Основной объект контроля
|
Металлы |
|
Методы контроля
|
Классический |
|
Дополнительные функции
|
ВРЧ |
|
Разрешение экрана, пикс
|
320 х 240 точек |
|
Произведено в РФ
|
Да |
|
Развертка
|
мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс |
|
|
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
|
Диапазон скоростей
|
1 000 - 9 999 м/с |
|
Память
|
20 настроек и А-сигнал |
|
Задержка
|
от -0,5 мкс до 994.5 мкс |
|
Задержка в призме
|
0 - 100 мкс с точностью 0,01 мкс |
|
Зондирующий импульс
|
прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс |
|
Демпфирование
|
50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
|
Входной импенданс
|
50 ом / 600 ом |
|
Частота повторений ЗИ
|
до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц |
|
Усилитель
|
широкополосный 1-10 МГц 4 диапазонных узкополосных фильтра |
|
Диапазон регулировки усиления
|
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную |
|
|
или от контрольных отражателей |
|
Кривая Амплитуда-Расстояние (АРК)
|
построение по 10 точкам, регулируемая по высоте |
|
|
+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)по 10 точкам, регулируемая по высоте |
|
Детектирование
|
положительная или отрицательная полуволна, |
|
|
полное, радиосигнал (во всем диапазоне развертки) |
|
Отсечка
|
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля
|
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
|
|
уровни порогов задаются от 0 до 95% высоты экрана при детектировании |
|
|
и от -95% до +95% при радиосигнале с шагом 1% |
|
|
индивидуальная логика определения дефектов |
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая |
|
Режимы работы
|
дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах |
|
|
дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
|
Разрешающая способность
|
3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
|
Измерение амплитуды в процентах от высоты экрана
|
в процентах от высоты экрана, в дБ относительно уровня порога в зоне |
|
|
в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
|
|
одновременно с индикацией координат отражателя, измеренных по пику сигнала |
|
Дисплей
|
цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
|
А-сигнал
|
80 mm x 70 мм; 220 x 200 точек |
|
Интерфейс с ПК
|
нет |
|
Разъемы преобразователей
|
2 СР50 или Лемо0 (по заказу) |
|
Аккумуляторы
|
4 NiMh размер «D» |
|
Время работы
|
не менее 10 часов |
|
Питание
|
внешний блок питания 220 В AC |
|
Рабочее напряжение питания
|
4 - 10 В DC |
|
Потребляемая мощно
|
Максимум 5 W, в зависимости от установленных параметров |
|
Диапазон рабочих температур
|
от -25°C до +55°C |
|
Размер (В x Ш x Д)
|
170 мм x 225 мм x 45 мм |
|
Вес
|
2,5 кг с аккумуляторами |
