Ультразвуковой волноводный дефектоскоп АКР1224

Внесен в реестр СИ

Под заказ
Артикул: 871816
АКС
АКР1224 ультразвуковой волноводный дефектоскоп с сухим контактом используется при дистанционном контроле антенной решеткой. Возможность ультразвукового контроля до 30 м рельса при однократной установке антенной решетки.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Ультразвуковой волноводный дефектоскоп АКР1224

Тип оборудования: дефектоскоп ультразвуковой низкочастотный

Производитель дефектоскопов: Россия

Серия: АКР

Модель: АКР1224

Описание: ультразвуковой прибор для контроля железнодорожных рельсов

Гарантия на ультразвуковой дефектоскоп АКР1224 : 12 месяцев.

Назначение дефектоскопа АКР1224:

Дефектоскоп АКР1224 для контроля рельсов АКР1224М предназначен для контроля рельсов Р50, Р65, Р75 и выявления дефектов и их оценки во всех частях поперечного сечения.

  • Определение дальности расположения дефекта в головке, шейке и подошве рельса от места установки антенной решетки в режиме дистанционного контроля: выявляются объемные дефекты и трещины, поперечно ориентированные к оси рельса.
  • Обнаружение, измерение координат и оценка условных размеров различных дефектов в рельсе и сварных стыках рельсов в режиме локального контроля высокочастотными преобразователями: выявляются вертикальные поперечные, продольные и косые трещины в теле рельса, а так же дефекты, возникающие при сварке рельсов (трещины, рыхлости, поры, кратерные усадки, непровары).

Ультразвуковой волноводный дефектоскоп АКР1224 обладает следующими особенностями:

  • Дефектоскоп имеет два тракта:
    • Волноводный, используемый для дистанционного контроля;
    • Высокочастотный, используемый для локального контроля.

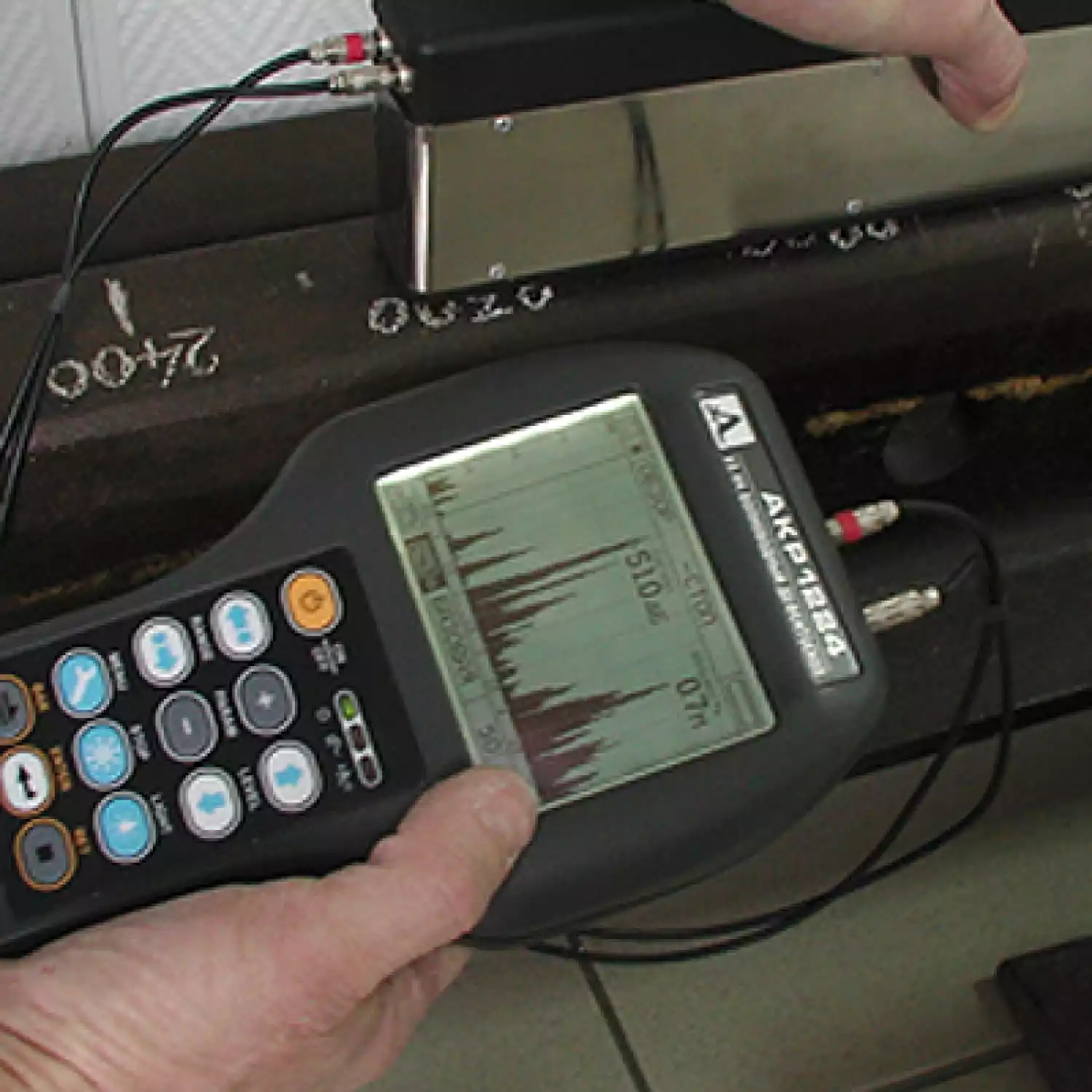

  • Дефектоскоп позволяет контролировать до 30 м рельса при однократной установке антенной решетки на рельс (дистанционный контроль).
  • Сухой контакт при дистанционном контроле антенной решеткой.

Описание ультразвуковой системы:

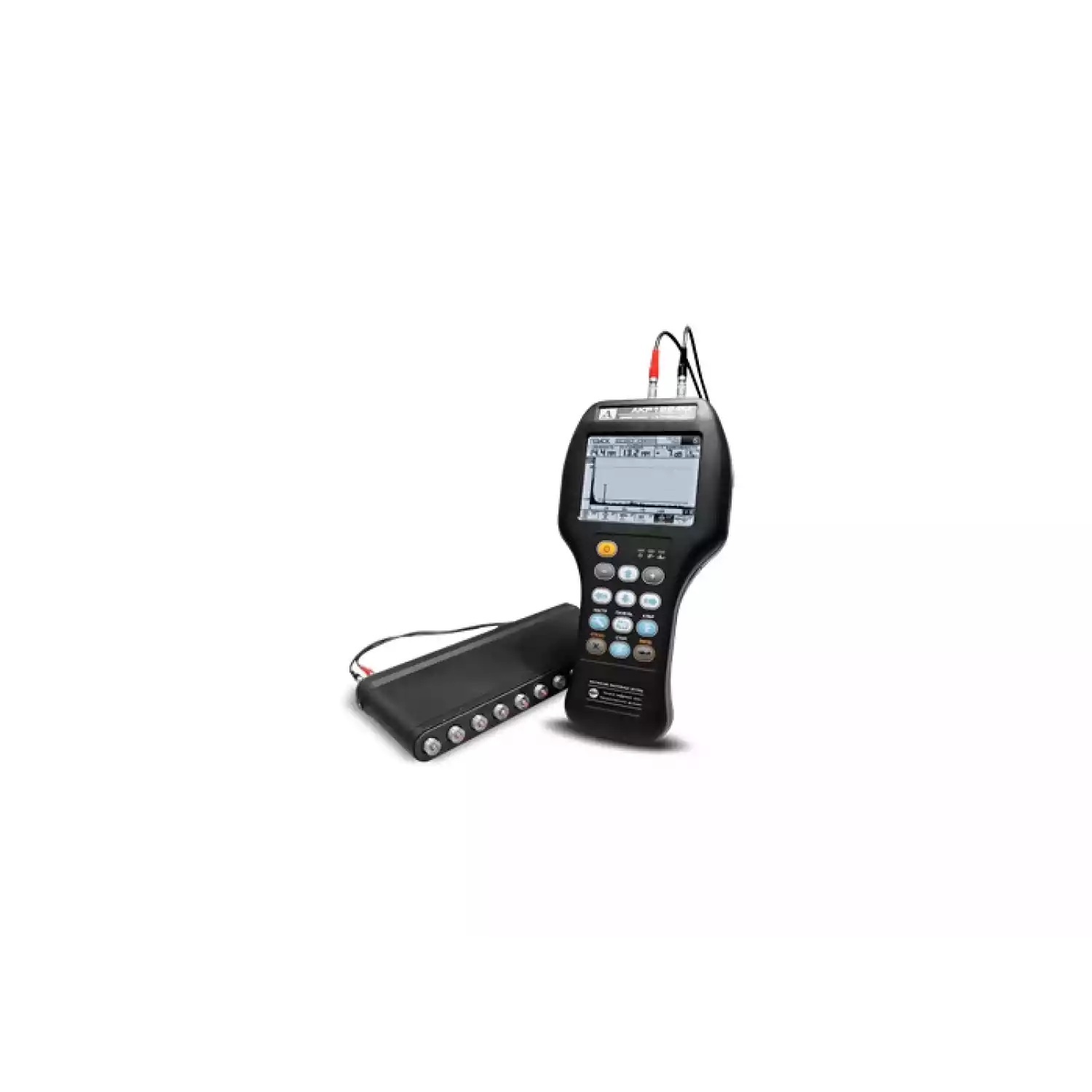

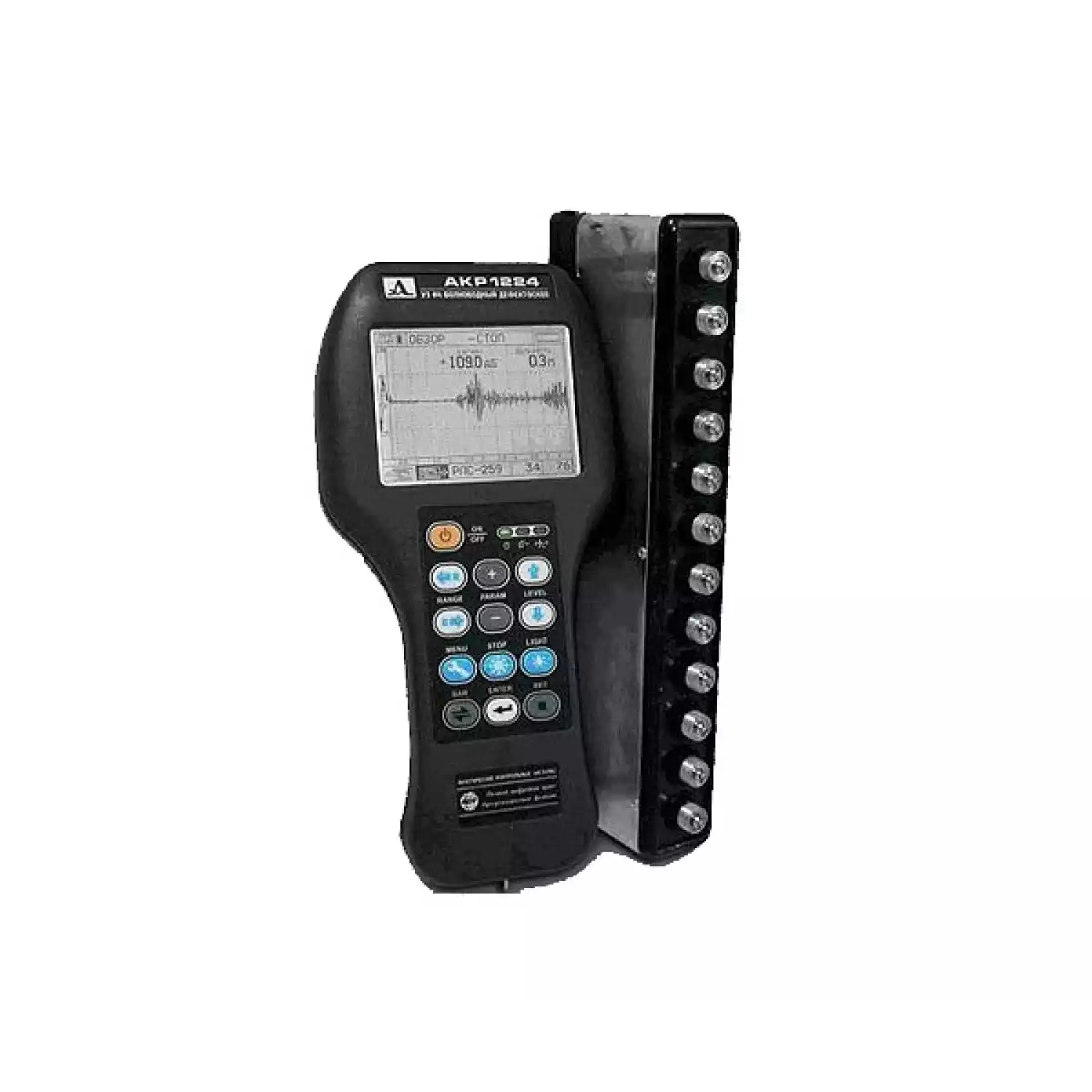

Дефектоскоп АКР1224М состоит из электронного блока с дисплеем, отображающим результаты контроля, антенной решетки и набора высоко частотных преобразователей.

Энергозависимая память прибора содержит заранее установленные режимы и параметры контроля для каждой из типов задач-оператору только остается выбрать нужную настройку и начать работу.

Характеристики прибора АКР1224 :

Параметр Значение
Рабочие частоты: низкочастотный канал
высокочастотный канал
0,016-0,125 МГц
2,5 Мгц
Временная регулировка чувствительности 0 - 30 дБ
Диапазон скоростей ультразвука 1000 - 9999 м/с

Пределы допускаемой погрешности измерения временного положения сигнала с помощью измерительного строба, не более:

низкочастотный канал
высокочастотный канал




± 1 мкс
± 0,1 мкс

Пределы допускаемой погрешности измерения амплитуды сигнала с помощью измерительного строба для НЧ и ВЧ канале, не более

± 1 дБ

Неконтролируемая (мертва) зона в режиме Дистанционного контроля, не более 1 м
Минимальная величина дефекта, обнаруживаемого в режиме Дистанционного контроля на дальности в 3 м в головке, шейке или подошве свободно лежащего рельса, не более 10% от площади поперечного сечения головки, шейки или подошвы
Диапазон измерений расстояний до дефектов при использовании НЧ канала для рельса Р65 1 - 30 м

Пределы допускаемой основной абсолютной погрешности измерений расстояний Х до дефектов при использовании низкочастотного канала, не более:

для дальности до 3м
для дальности более 3 м




± (0,02Х+0,01) м
± 0,1 м

Диапазон измерений координат отражателя при использовании ВЧ канала:

дальности по поверхности
глубины



5 - 100 м
5 - 100 м

Пределы допускаемого значения основной абсолютной погрешности измерения координат дефектов при использовании высокочастотного канала, не более:

дальности по поверхности L
глубины H




±(0,03L+1) мм
±(0,03H+1) мм

Номинальное напряжение питания 7,2 В
Продолжительность работы 8 часов
Габаритные размеры электронного блока 250 х 122 х 42 мм
Масса электронного блока с аккумуляторной батареей, не более 750 г

Условия эксплуатации:

- температура воздуха
- относительная влажность при температуре +25°С, не выше



от -20 до +45°С
85%

Базовый комплект поставки АКР 1224:

  • АКР1224М - электронный блок
  • Антенная решетка M2402
  • Преобразователь S5182 2.5A50D12CS
  • Преобразователь S5182 2.5A65D12CS
  • Преобразователь S3567 2.5A0D10CL
  • Кабель LEMO-LEMO двойной 1,8 м
  • Кабель LEMO-LEMO одинарный 1,2 м
  • Чехол
  • Зарядно-питающее устройство с кабелем
  • Сетевой адаптер с кабелем
  • Кабель связи по USB
  • Мягкий кейс
