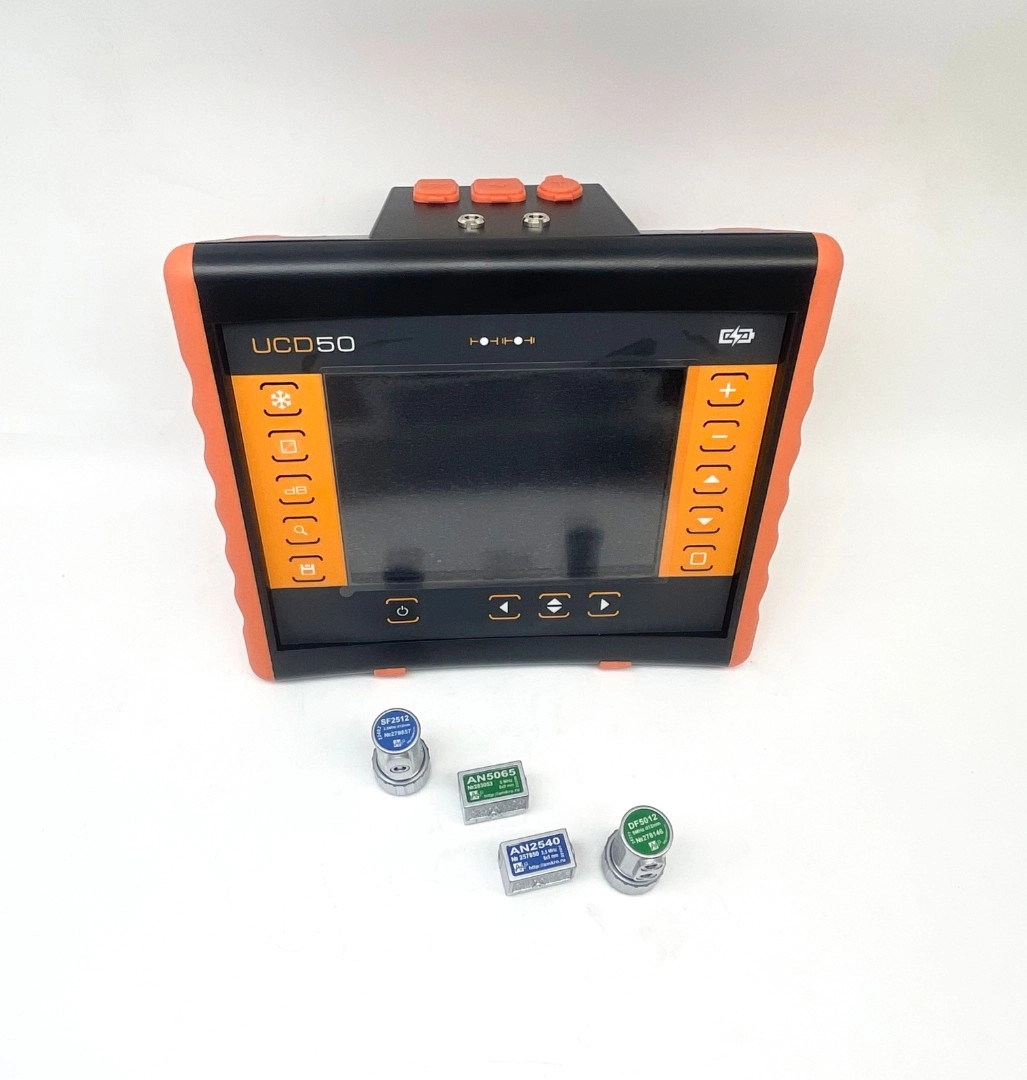

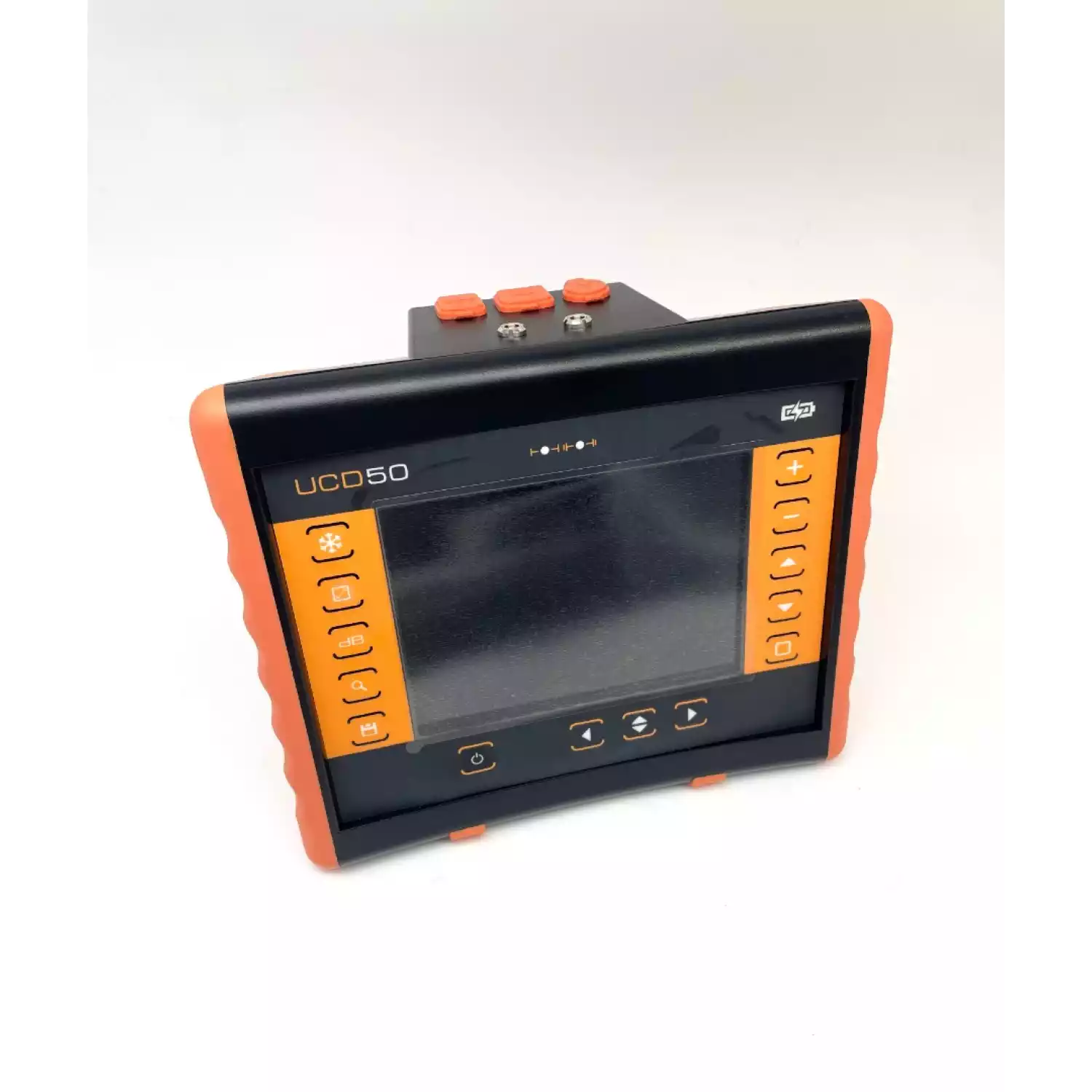

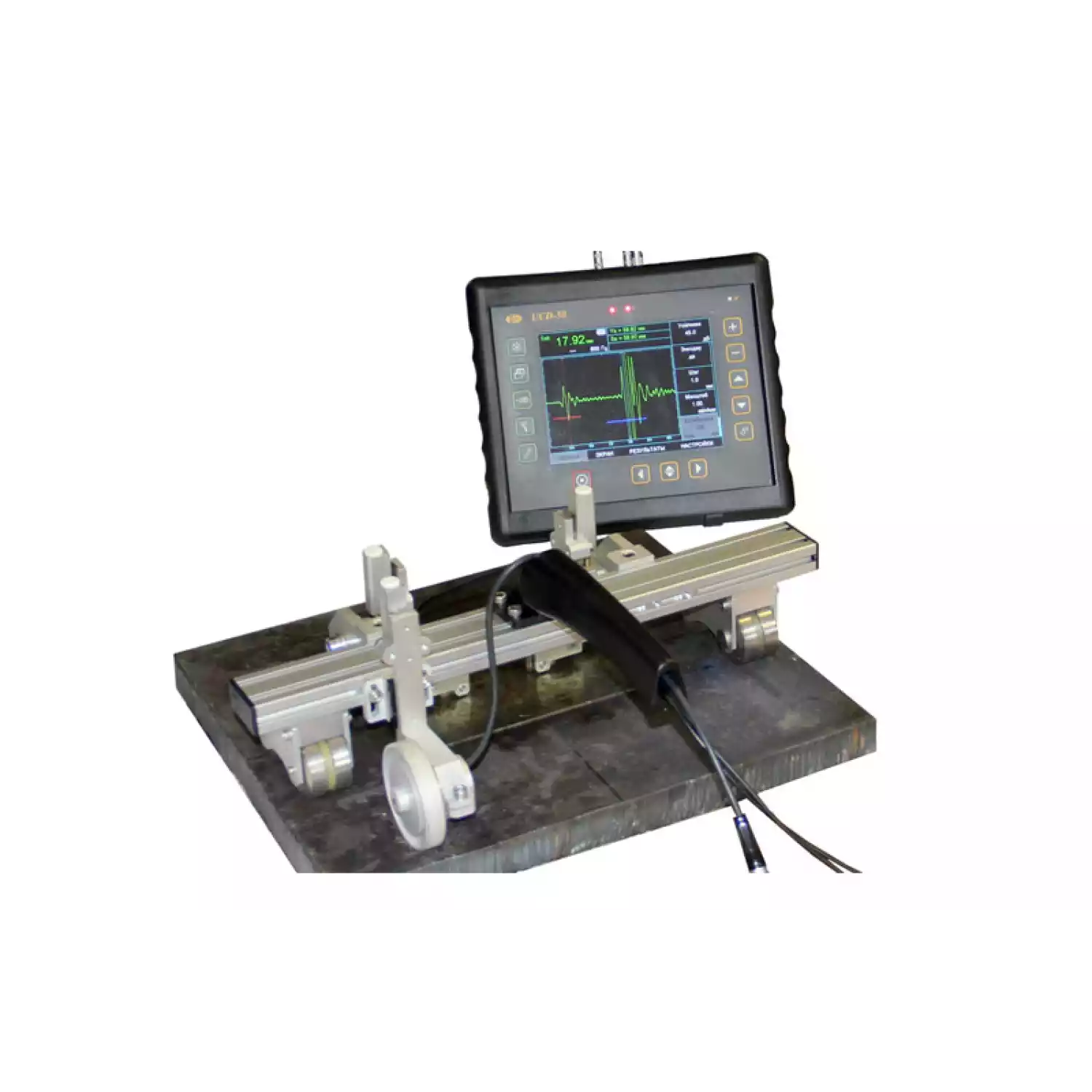

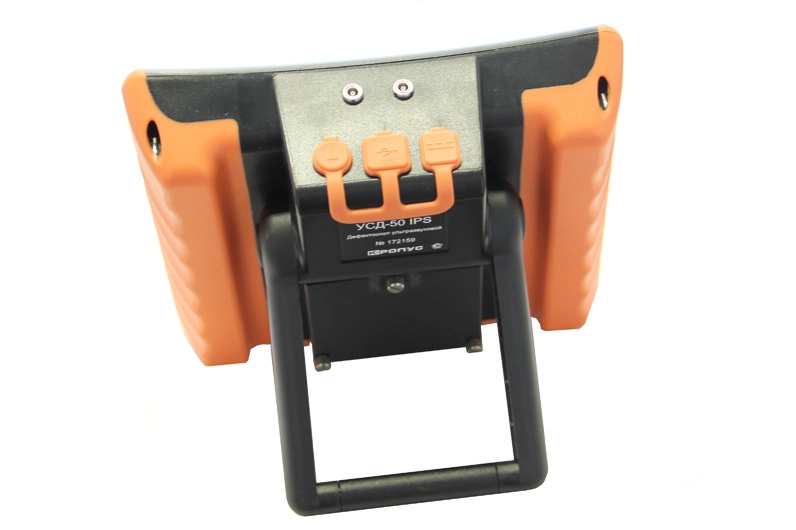

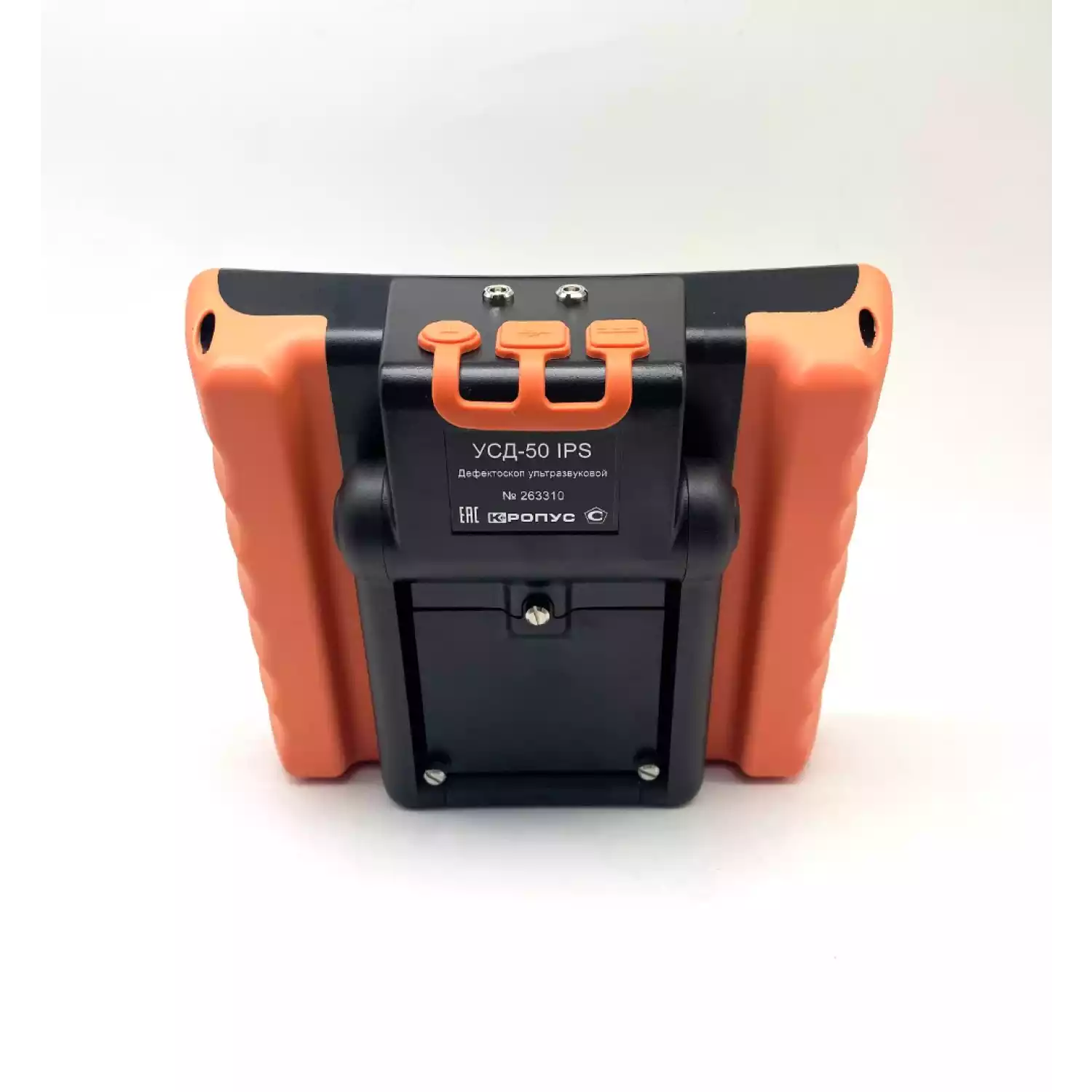

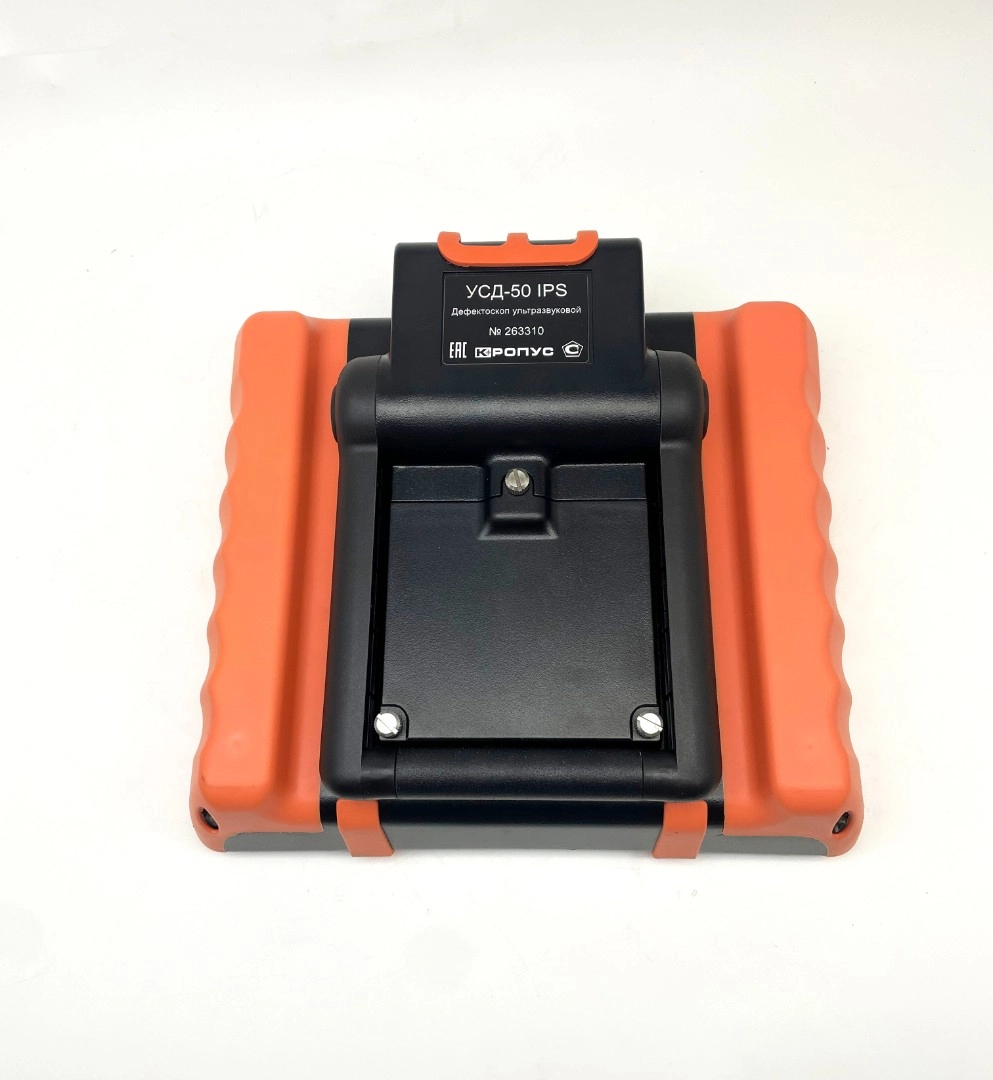

Ультразвуковой дефектоскоп УСД-50

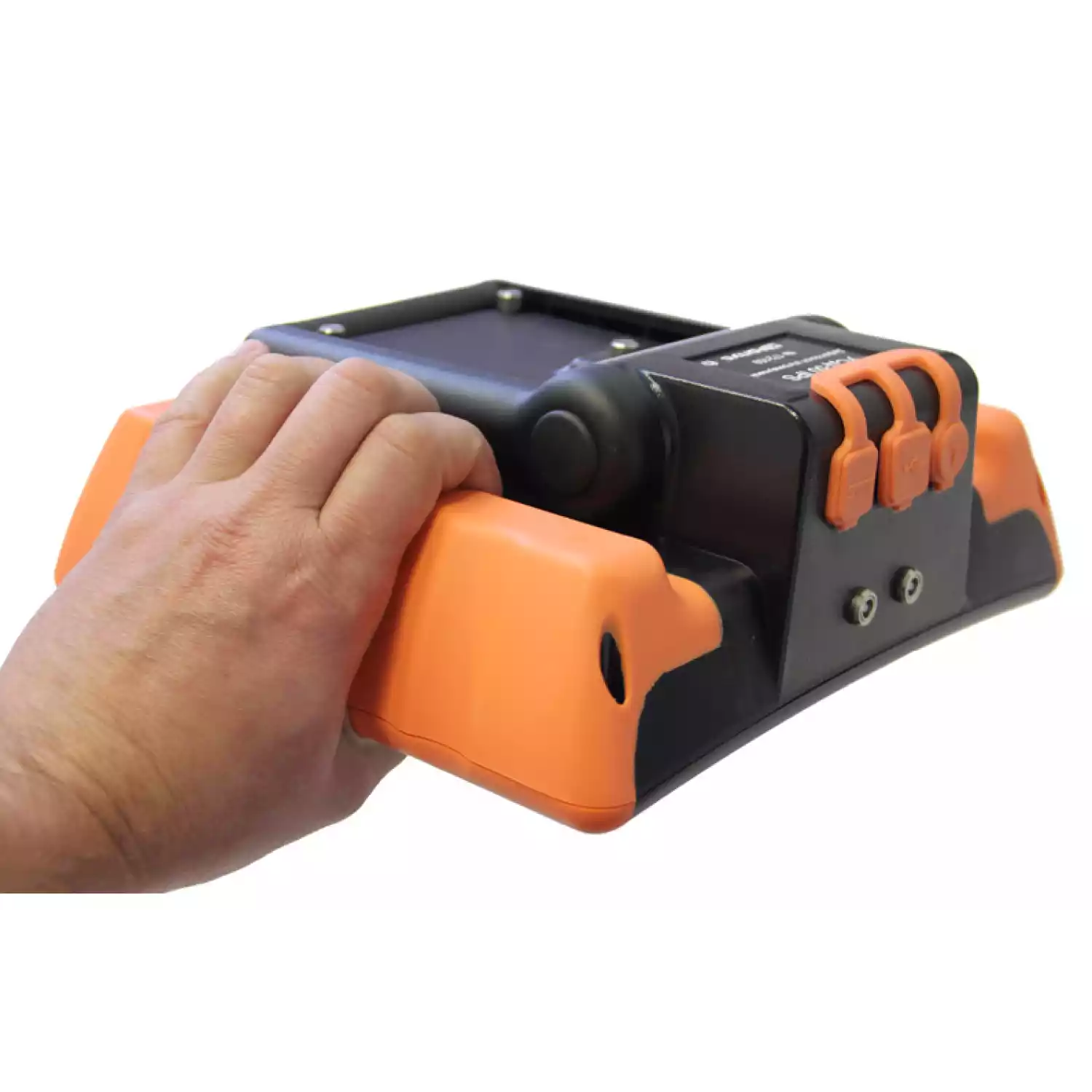

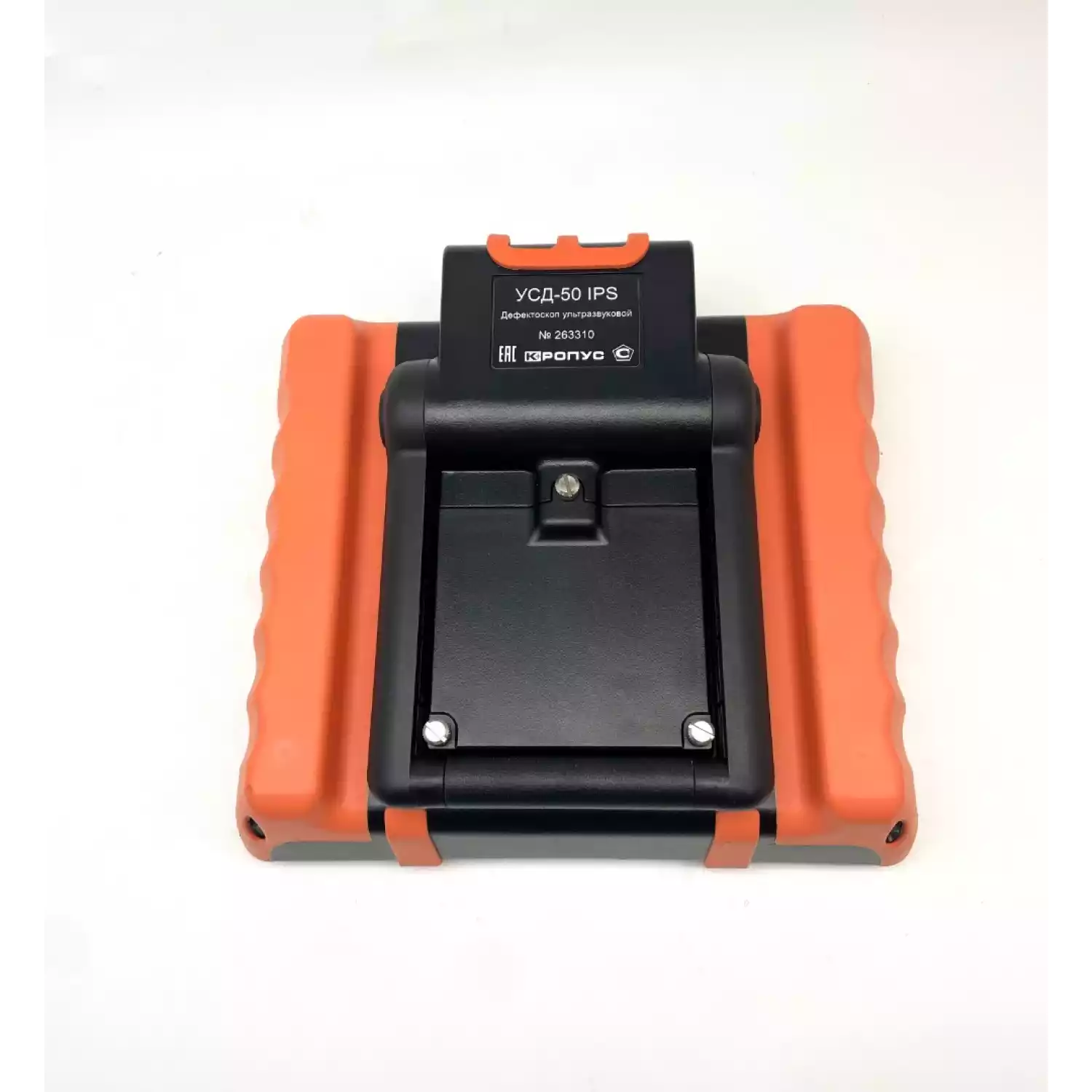

Ультразвуковой дефектоскоп УСД-50 (UCD-50)

Тип оборудования:Дефектоскоп ультразвуковой

Производитель дефектоскопов:Россия

Серия:дефектоскоп УСД

Модель:УСД-50

Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов

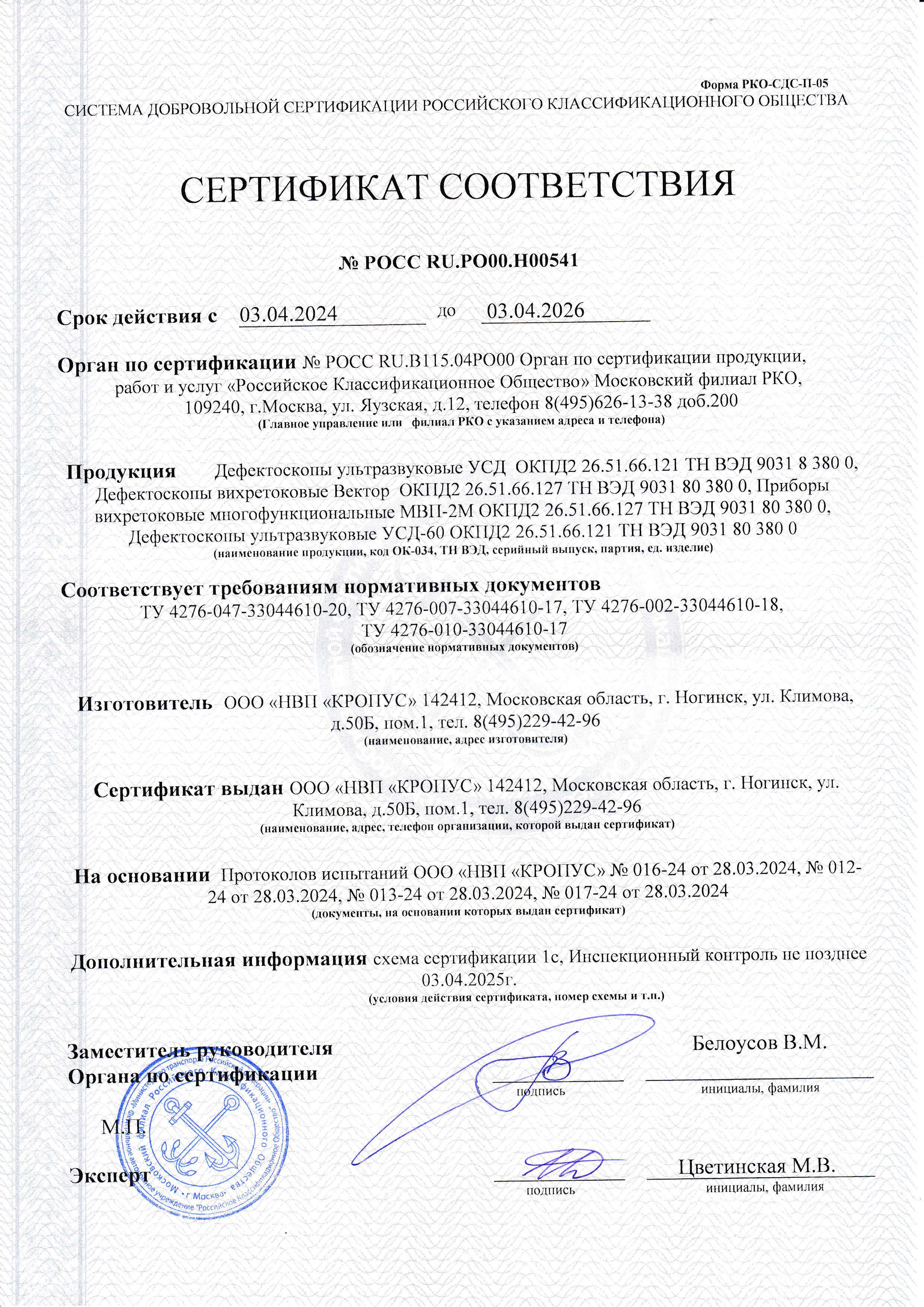

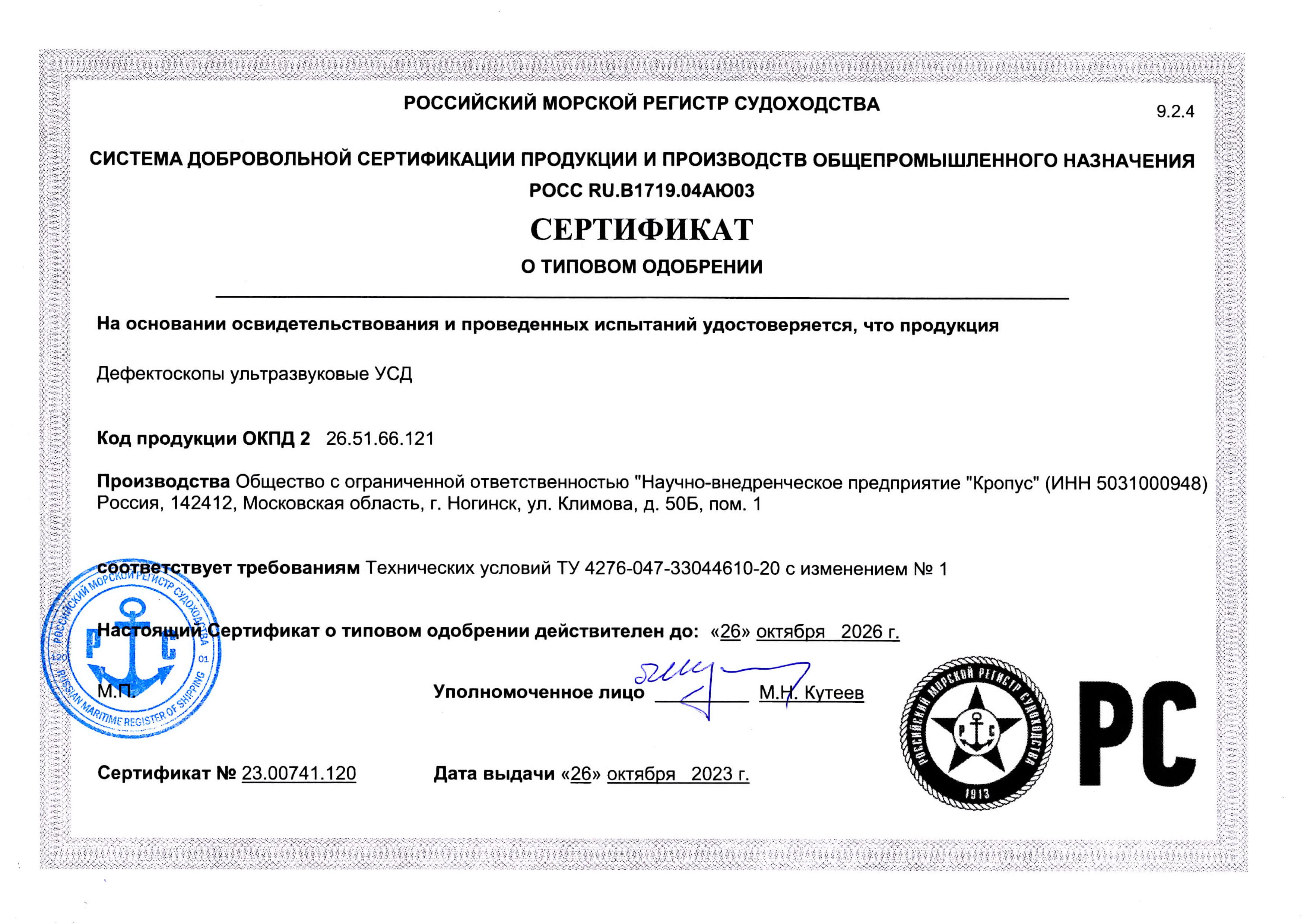

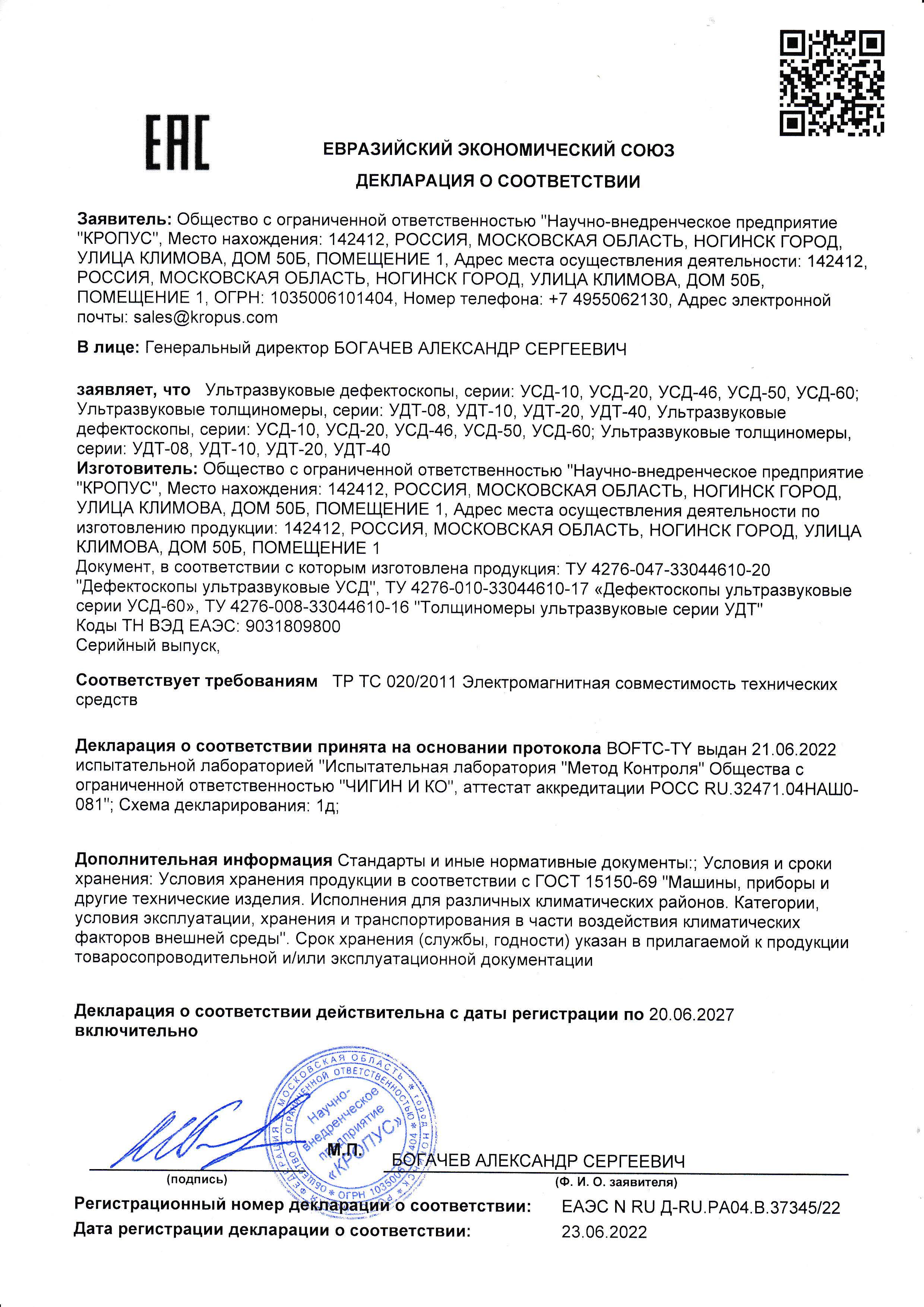

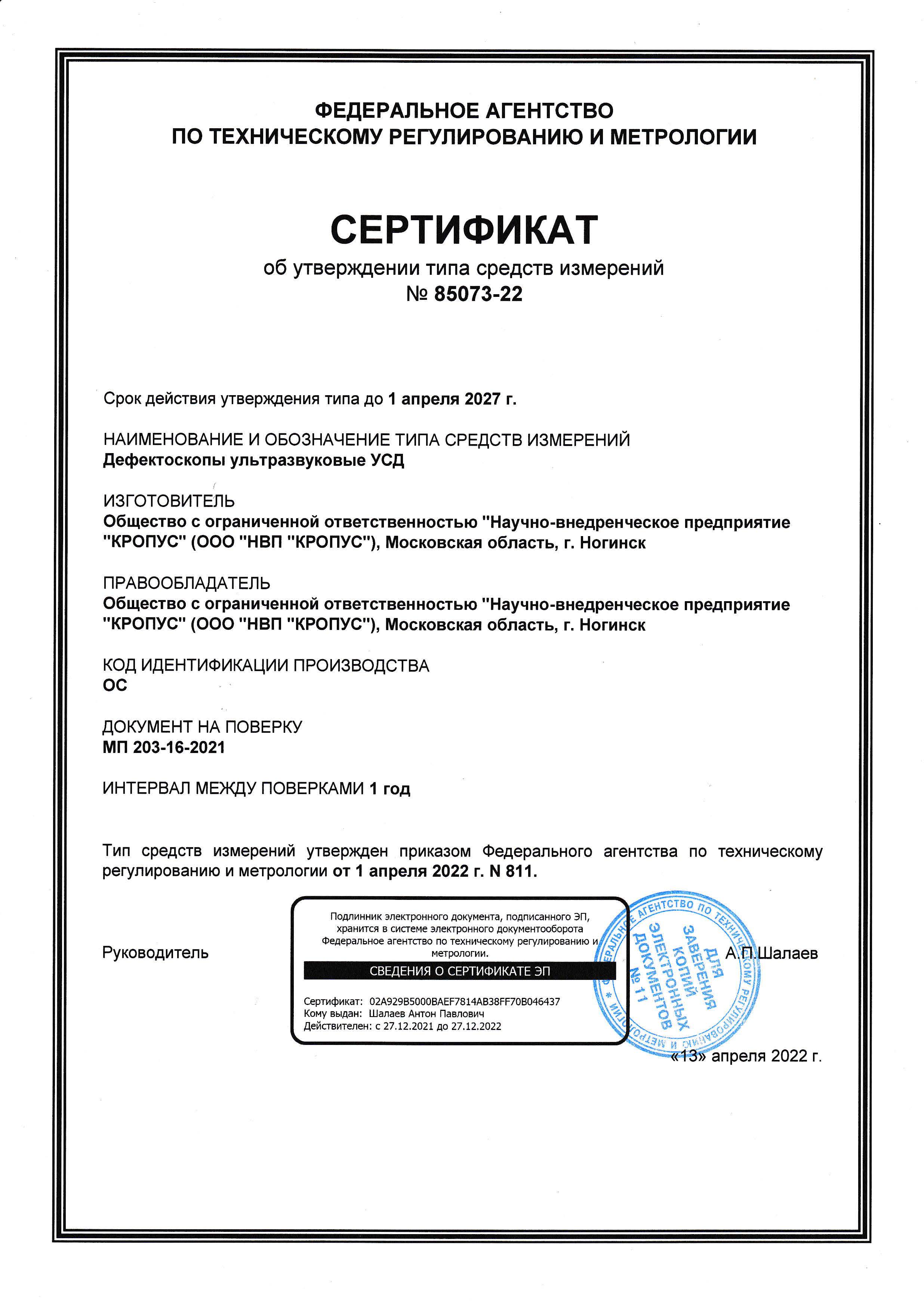

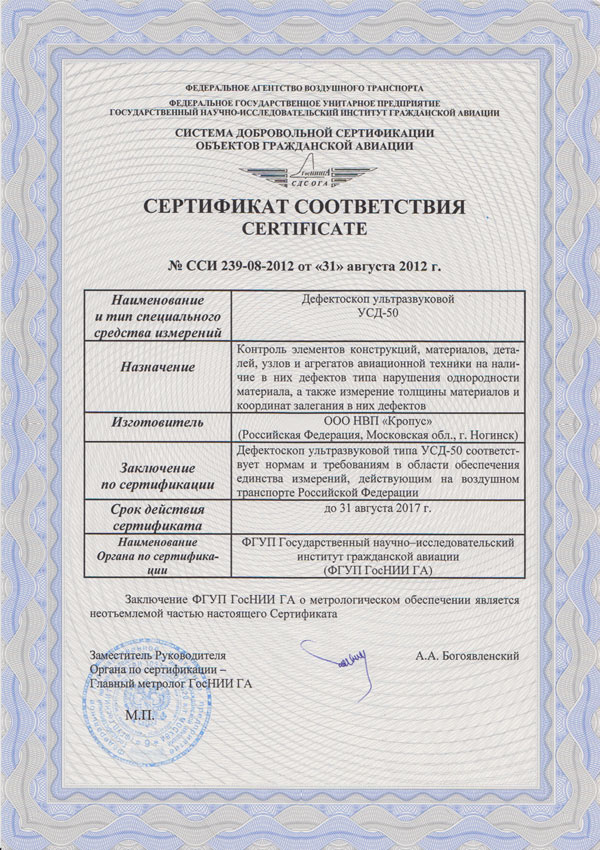

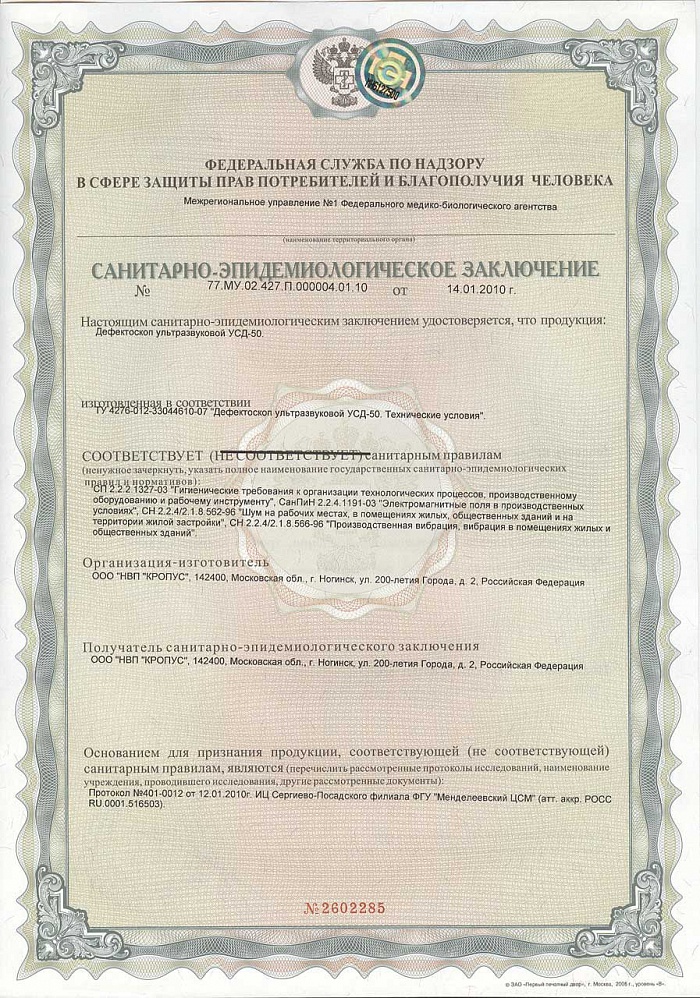

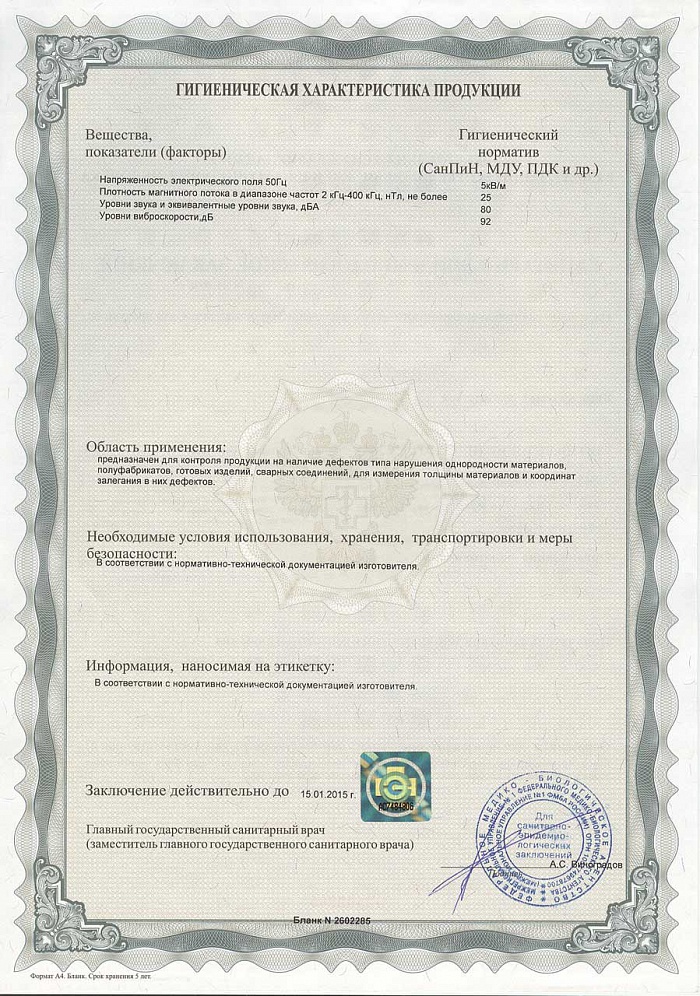

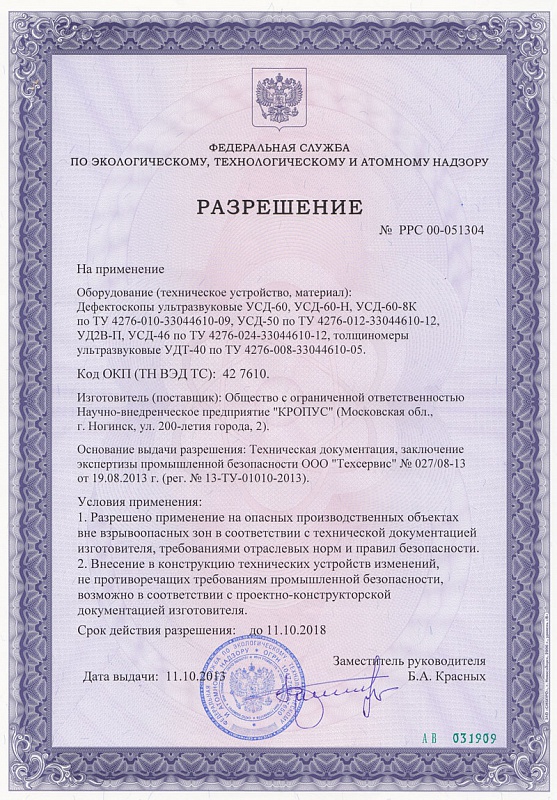

Сертификаты на дефектоскоп УCД-50:

- Ультразвуковой дефектоскоп УСД-50 прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.

Гарантия на ультразвуковой дефектоскоп УСД-50: 36 месяцев.

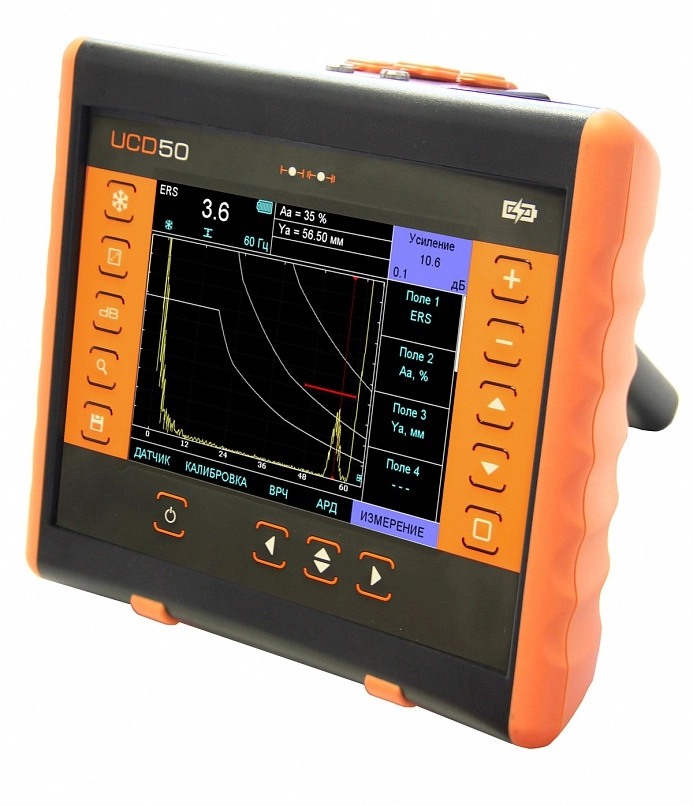

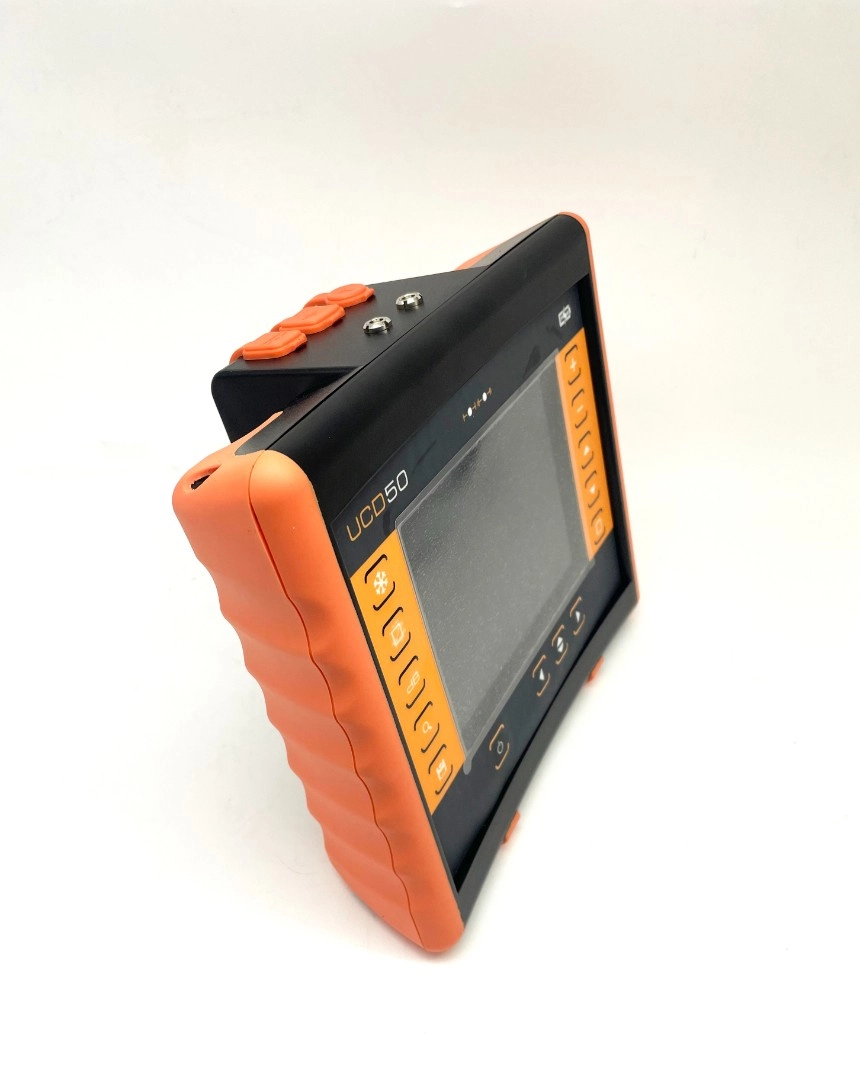

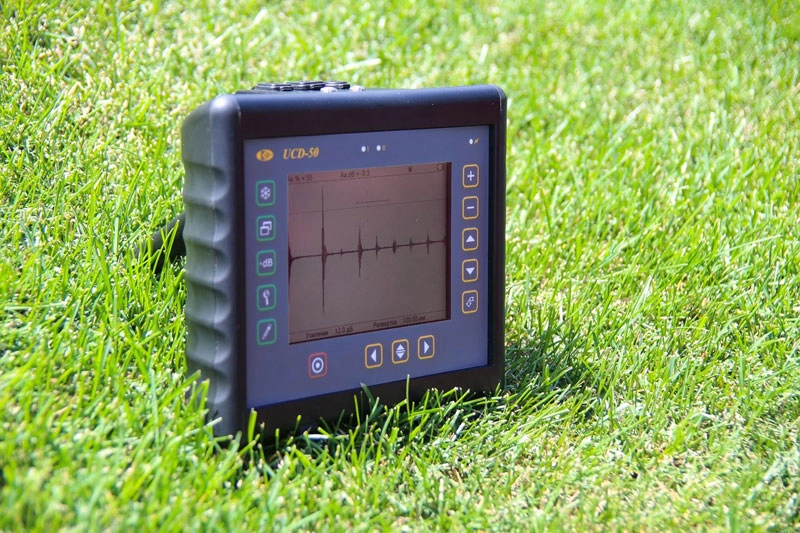

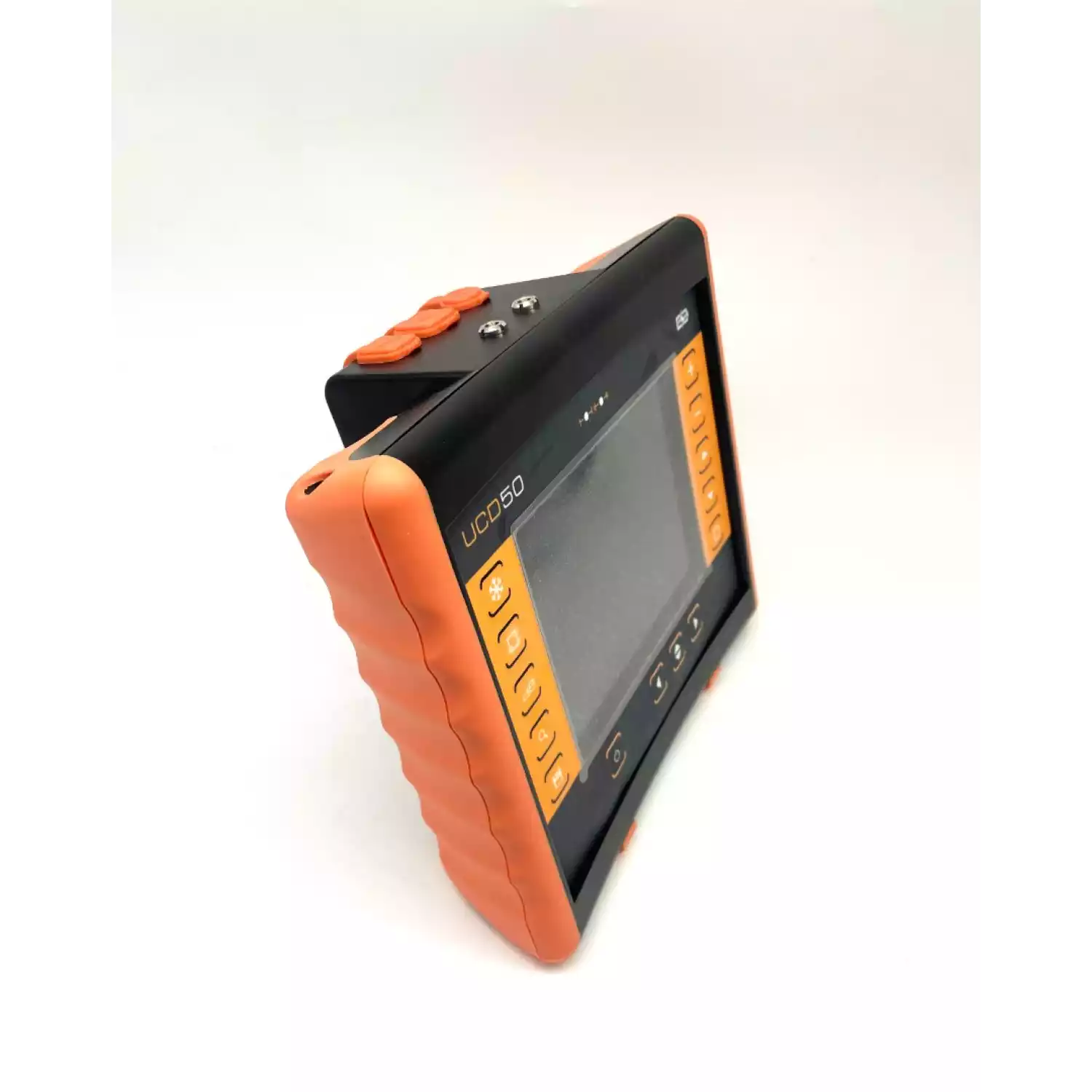

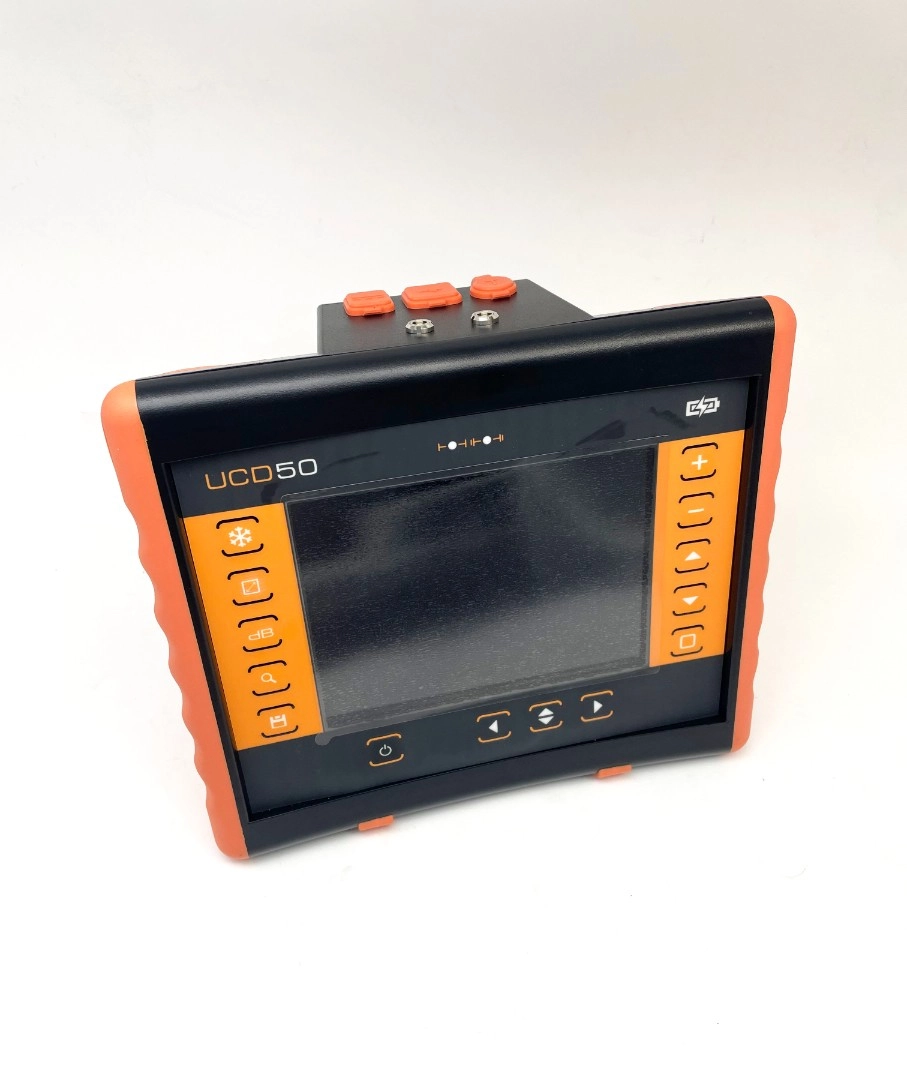

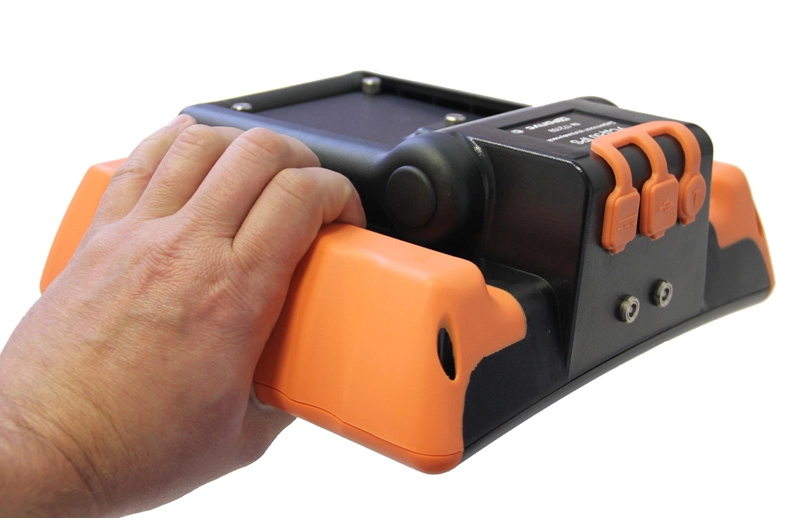

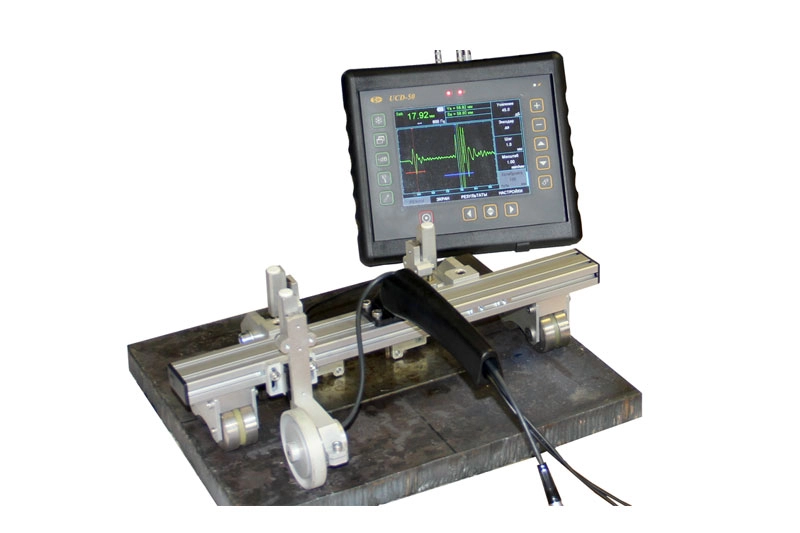

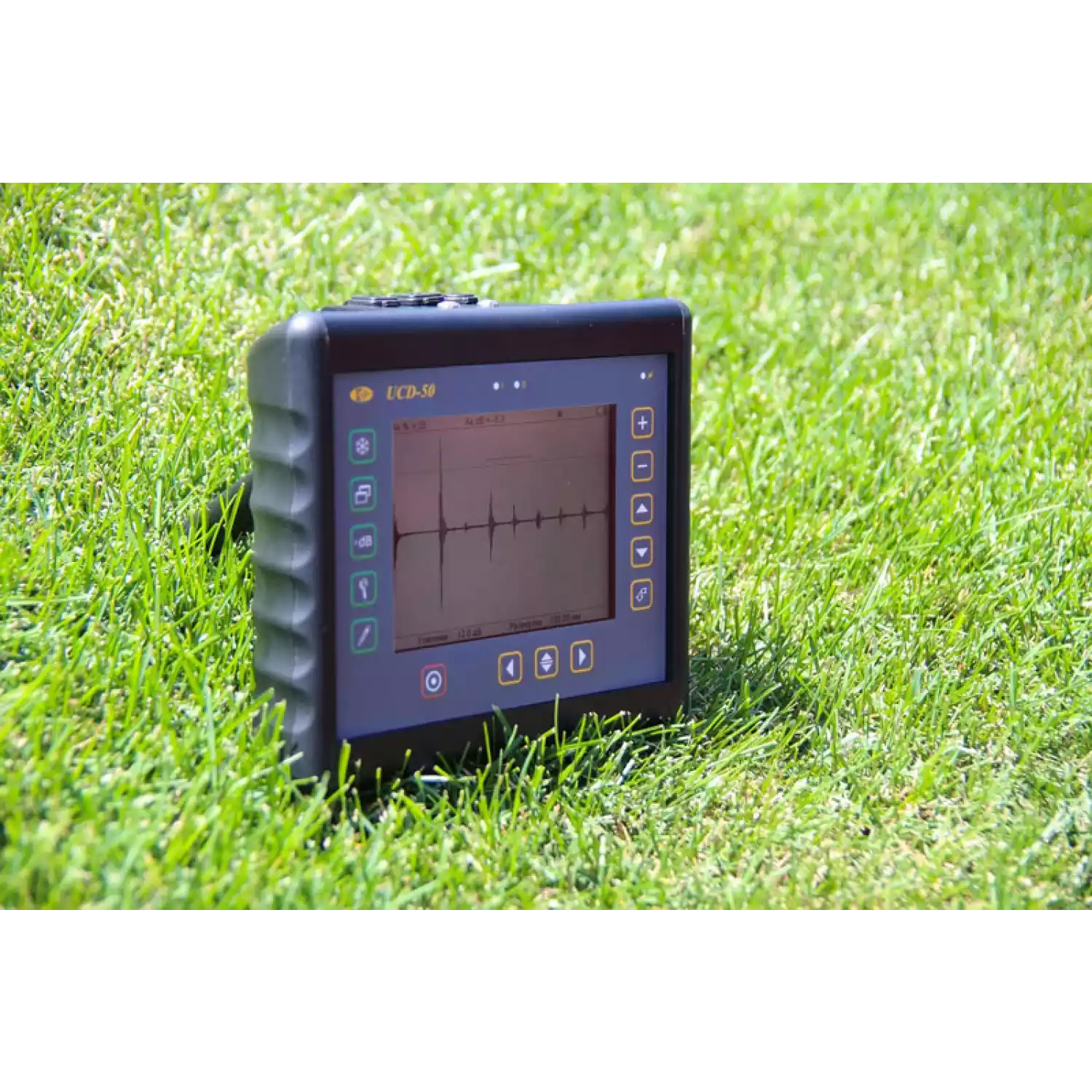

Дефектоскоп УCД-50 имеет цветной TFT матрицей 640х480 идеально подходит для проведения ультразвуковой дефектоскопиии при неразрушающем контроле сварных швов. Мощный и легкий цветной дефектоскоп (масса дефектоскопа с аккумулятором 2 кг) изготовлен в эргономичном ударопрочном корпусе из ABS пластика. УСД-50 устанавливает новый стандарт для современных цифровых дефектоскопов ручного контроля. Дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по полному документированию контроля, с поддержкой программы UdReport.

Режим огибающей максимума сигнала, реализован на базе специального алгоритма дефектоскопа УД2В-П46.
Ультразвуковой дефектоскоп УСД-50 зарегистрирован в Государственном реестре средств измерений под №34900-07 (Сертификат Госстандарта России RU.C.27.003.A №27966) и допущен к применению в Российской Федерации.

Отличительные особенности ультразвукового дефектоскопа УСД-50:

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
Усилитель: широкополосный 0.4 - 15 МГц
ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
Частота повторения ЗИ: до 800Гц
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта

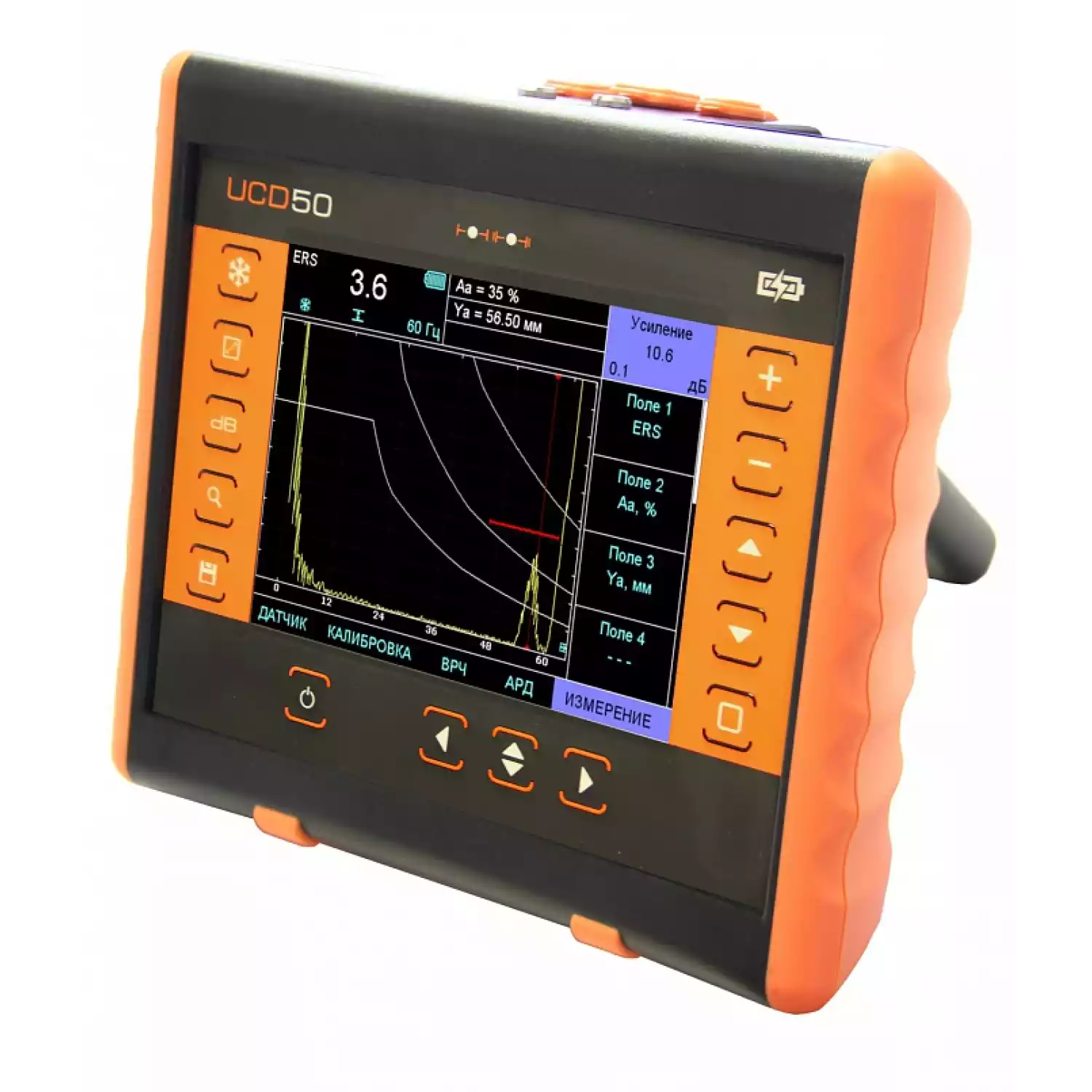

Вывод сигналов в виде А-, В- сканов
Интерфейс RS232, USB

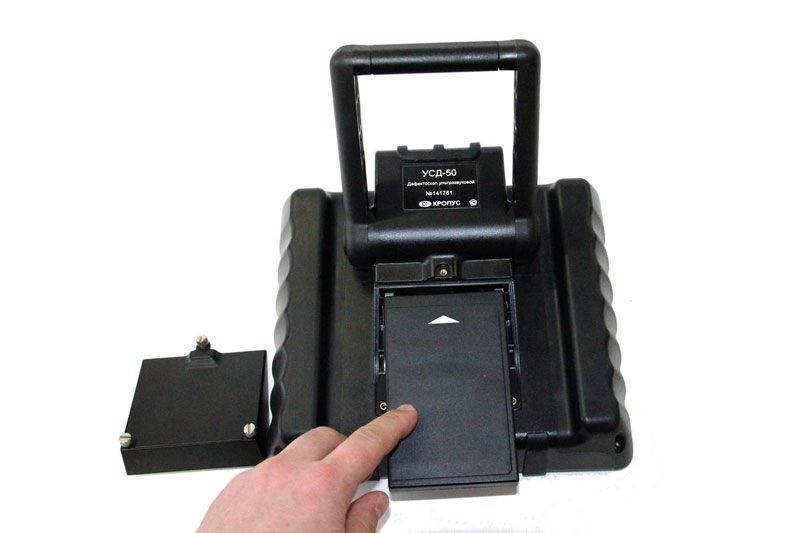

Питание: LiOn аккумулятор или внешний блок питания
до 8 часов работы от аккумулятора

Технические характеристики дефектоскопа УСД-50 (UCD-50):

Развертка:

мин.: 0 - 4мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс

Задержка: от -0,5 мкс до 996 мкс, с шагом от 0,02 мкс

Максимальная длина контролируемого материала: до 3000 мм (эхо-режим)

Диапазон скоростей: 1000 - 9999 м/с

Задержка в призме: 0 - 100 мкс, с шагом 0,01 мкс

Демпфирование: 25 ом / 50 ом/ 1000 Ом

Входной импенданс: 50 Ом / 600 Ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10),
с изменяемой длительность от 50 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса:

регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов
Частота повторений ЗИ: до 800Гц (в зависимости от установленных параметров)/ 40 Гц

Усилитель: широкополосный 0.4-15 МГц (-6 дБ)

Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB: программируемая 0-40дБ, с шагом 0,5дБ

Временная Регулировка Чувствительности (ВРЧ):

диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)

Детектирование:

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan

Отсечка: компенсированная, 0 - 90% высоты экрана

Зоны контроля:

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД):

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов:

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды:

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей: Цветной, TFT 640 х 480 точек, 130 х 100 мм

А-сигнал:

480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме

Память:

100 настроек с А-сигналом
500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс: RS232 / USB

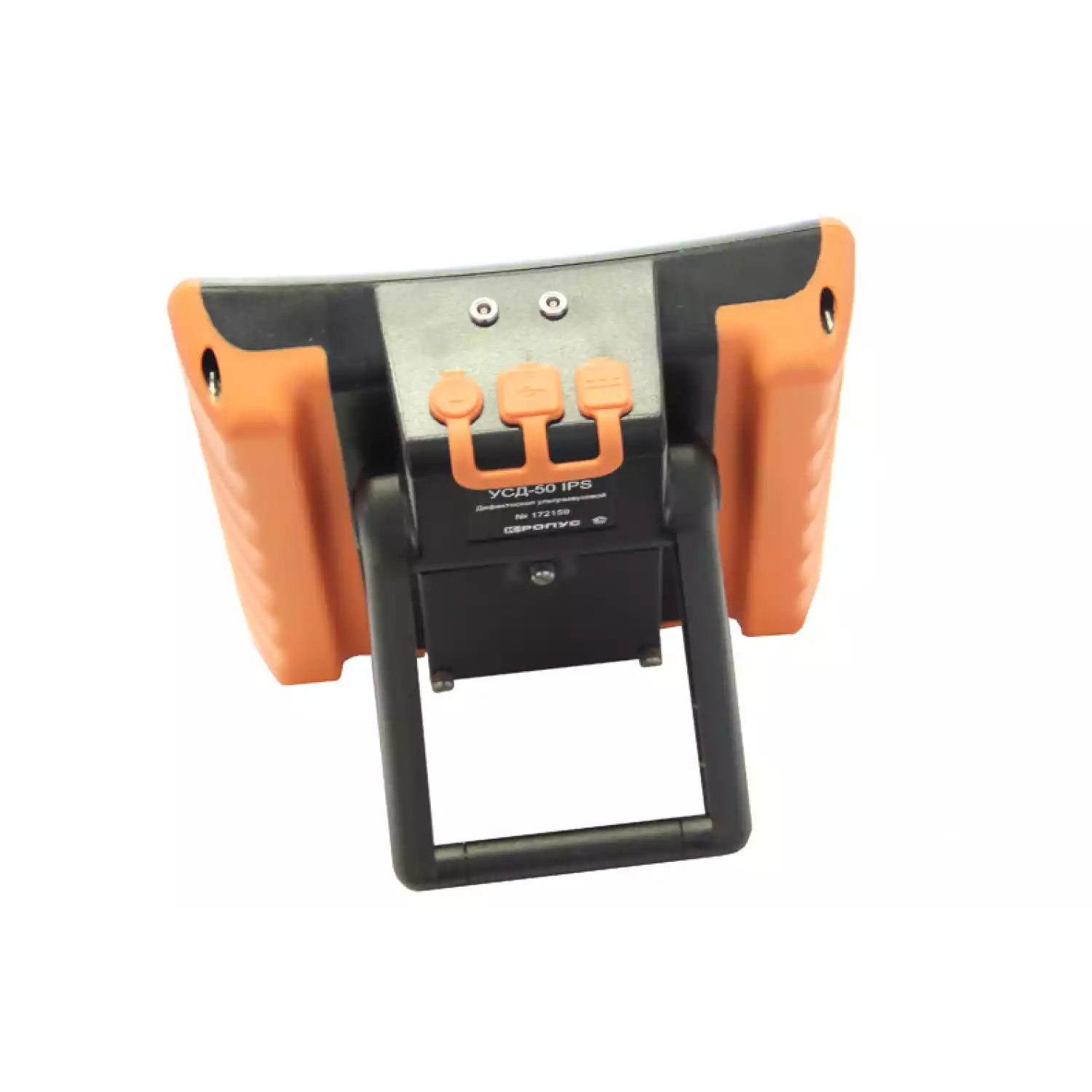

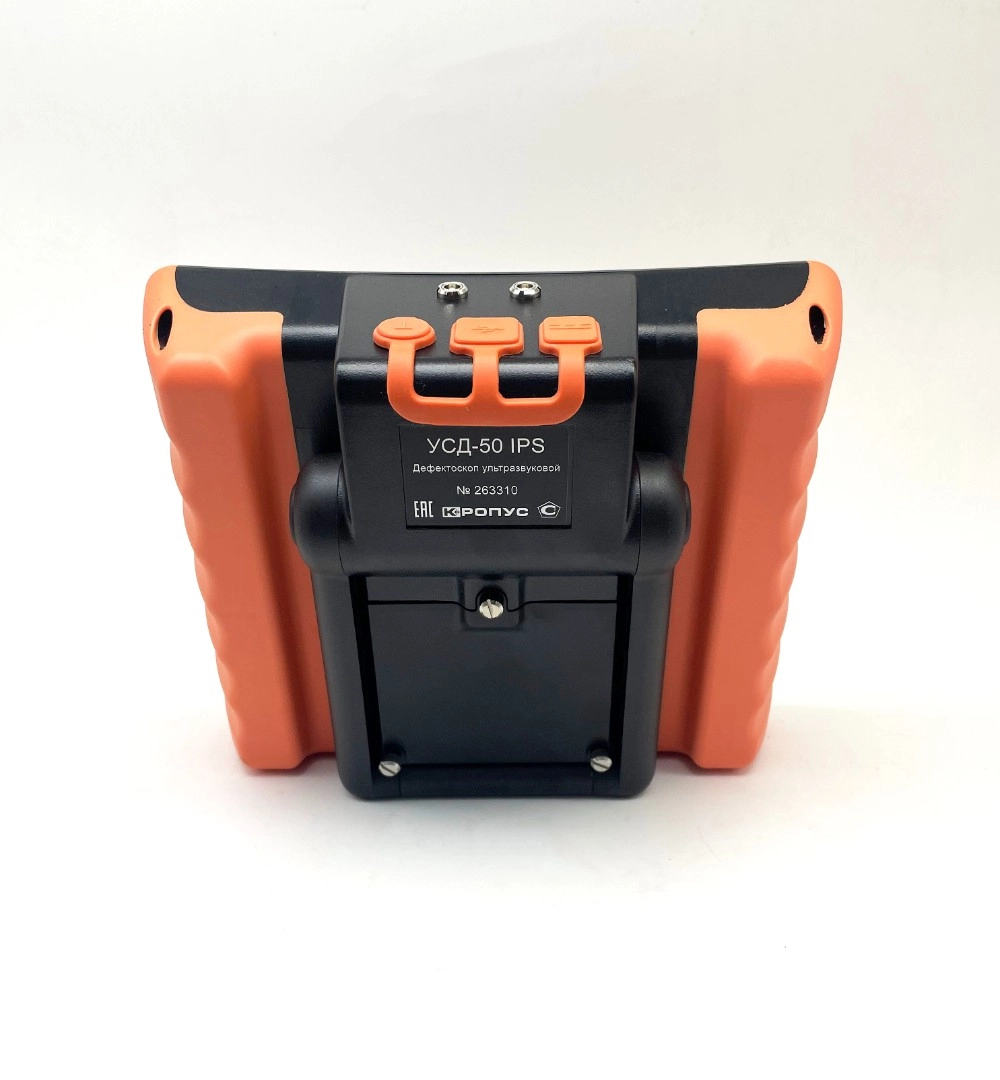

Разъемы преобразователей: 2 Лемо0

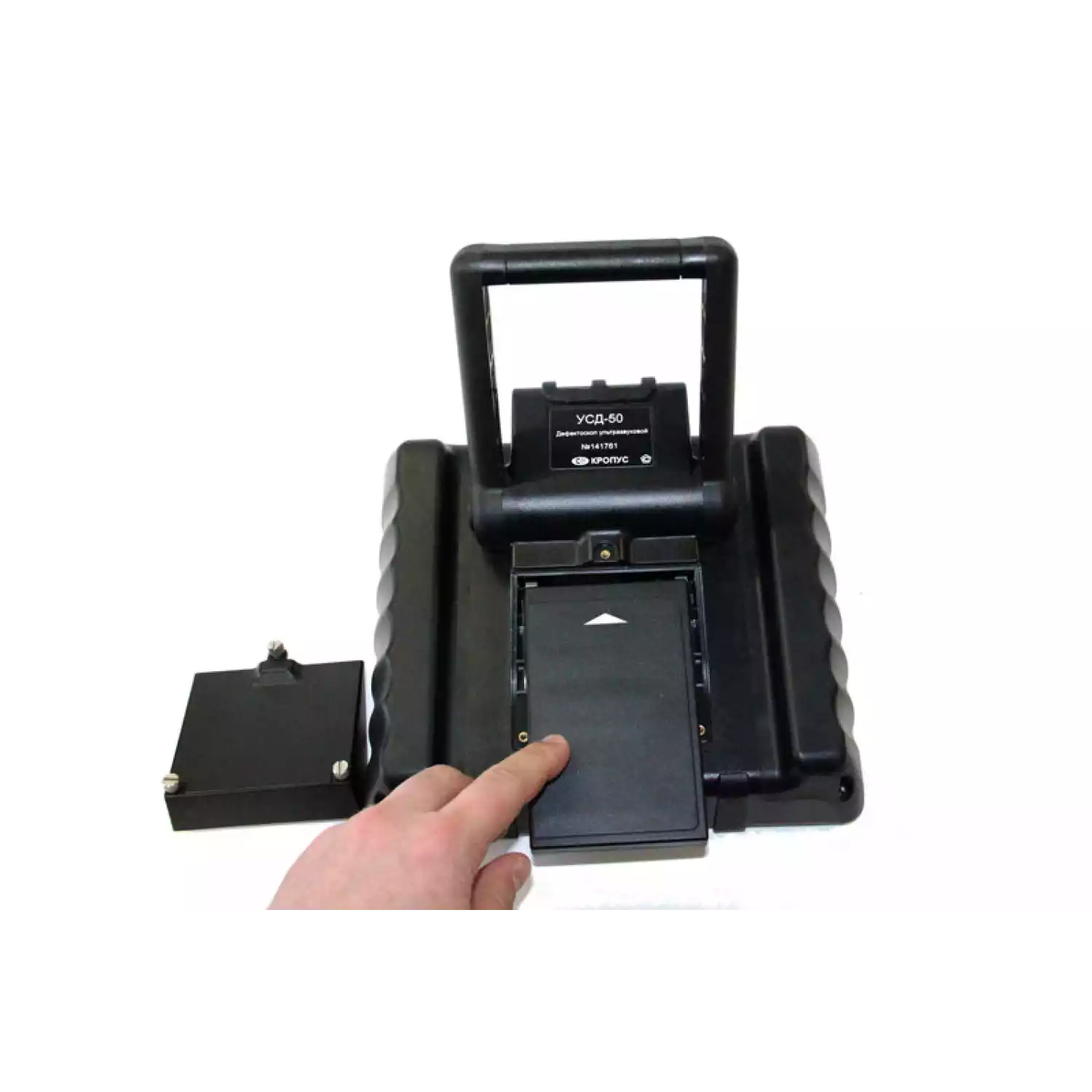

Аккумулятор: LiOn 8 А/ч

Время работы: 8 часов от аккумуляторов

Внешнее питание: блок питания 220 В AC

Диапазон рабочих температур: от -20 °C до +50 °C

Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм

Масса: 2 кг с аккумуляторами

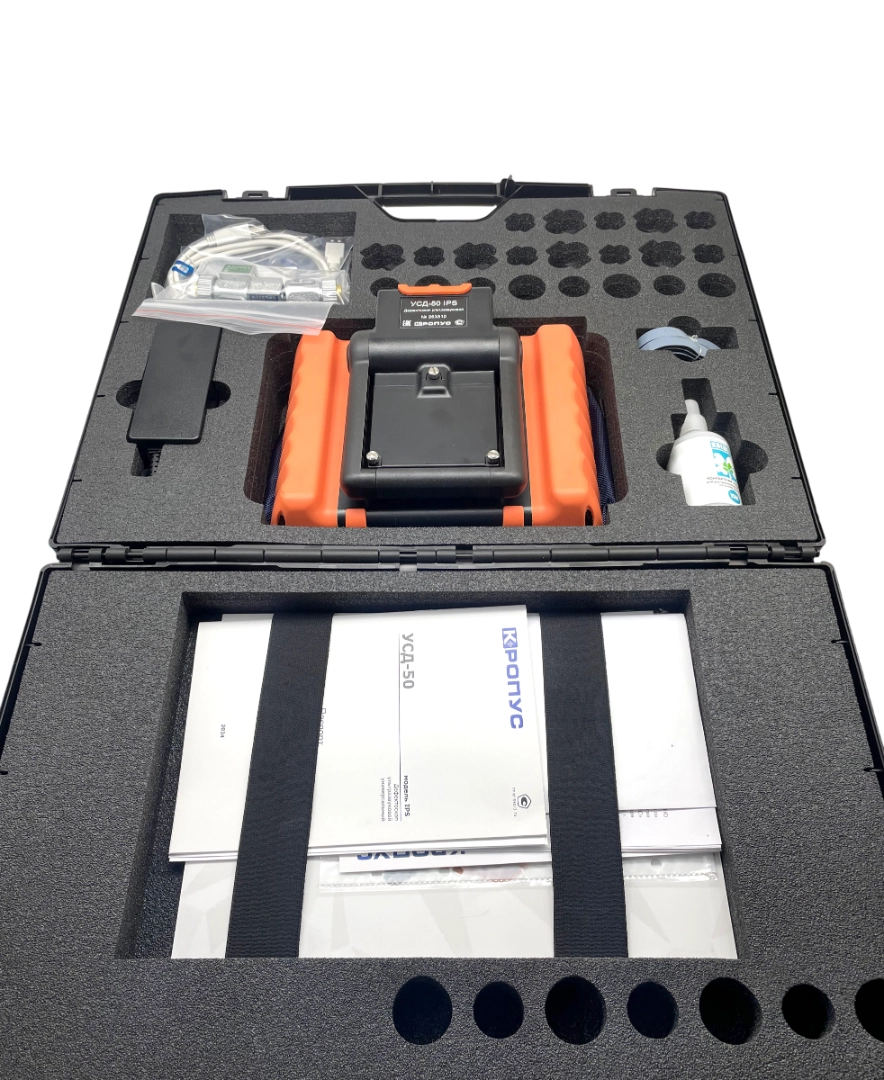

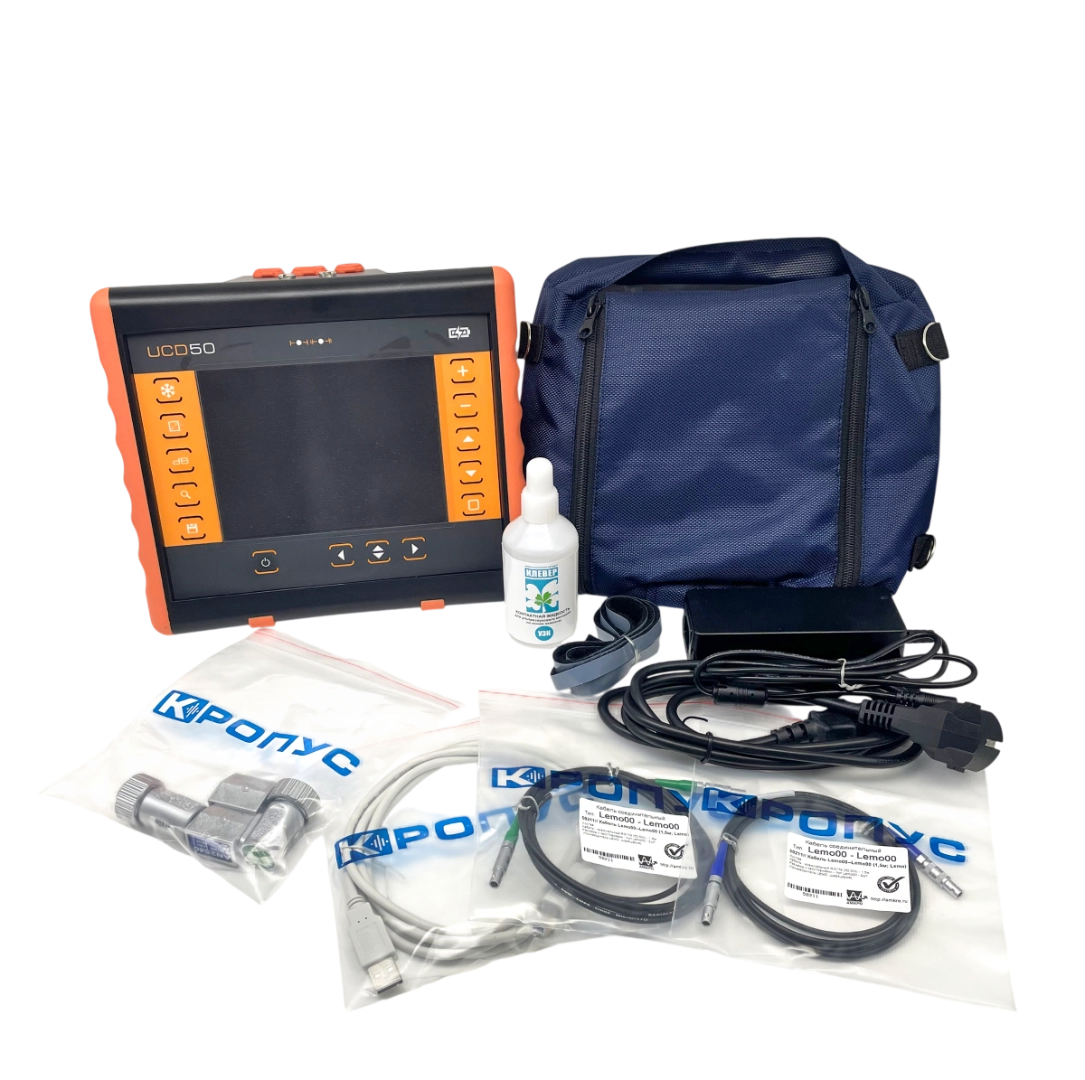

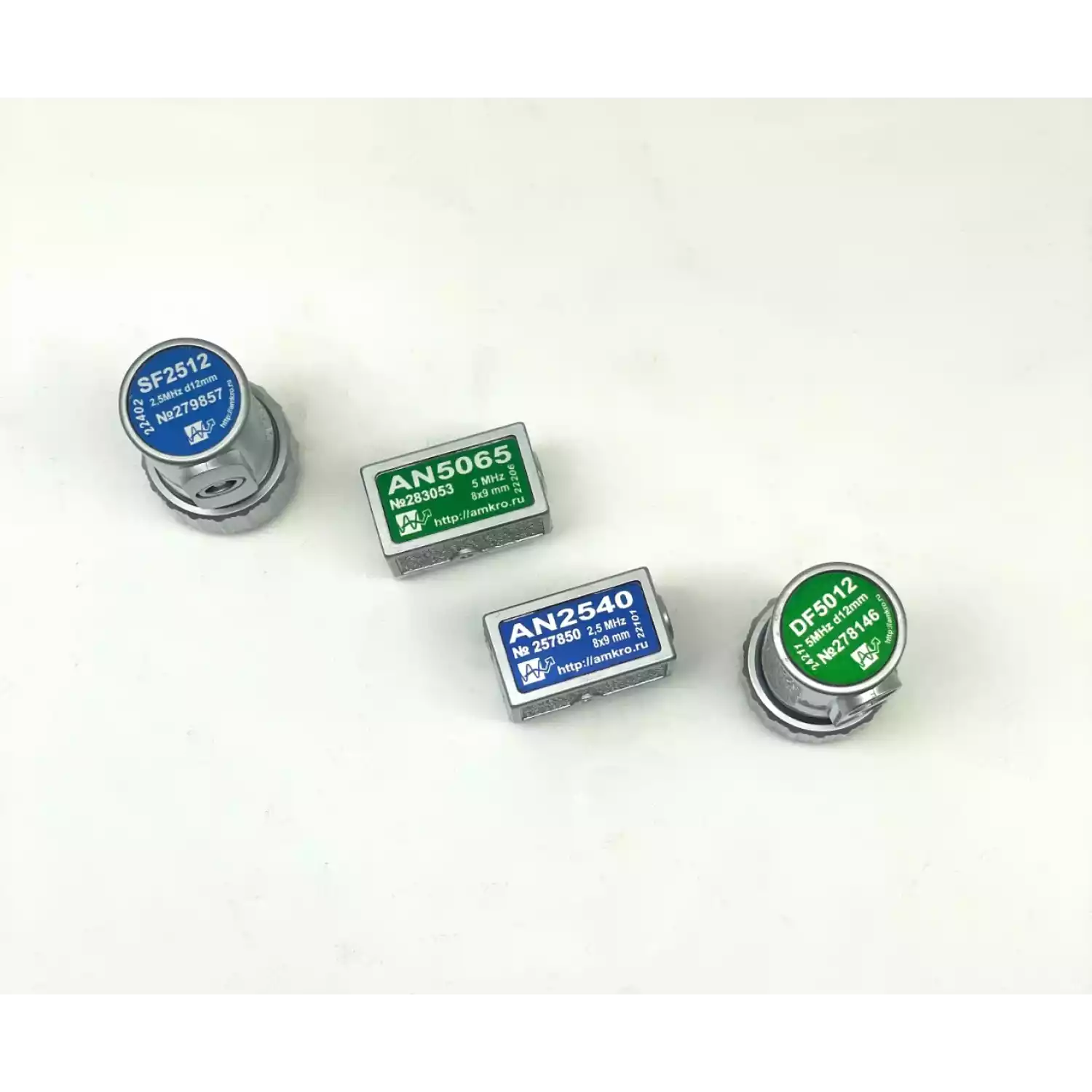

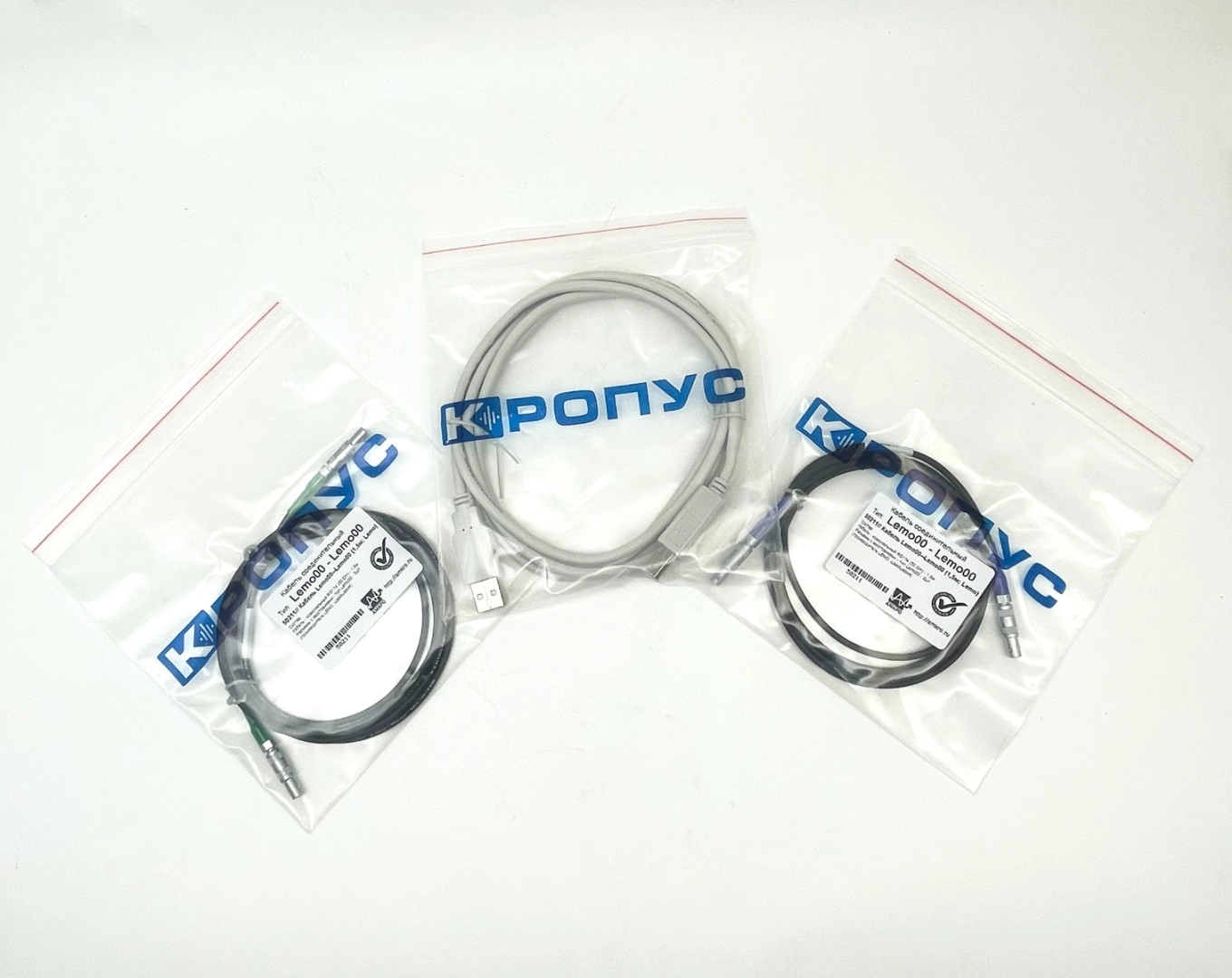

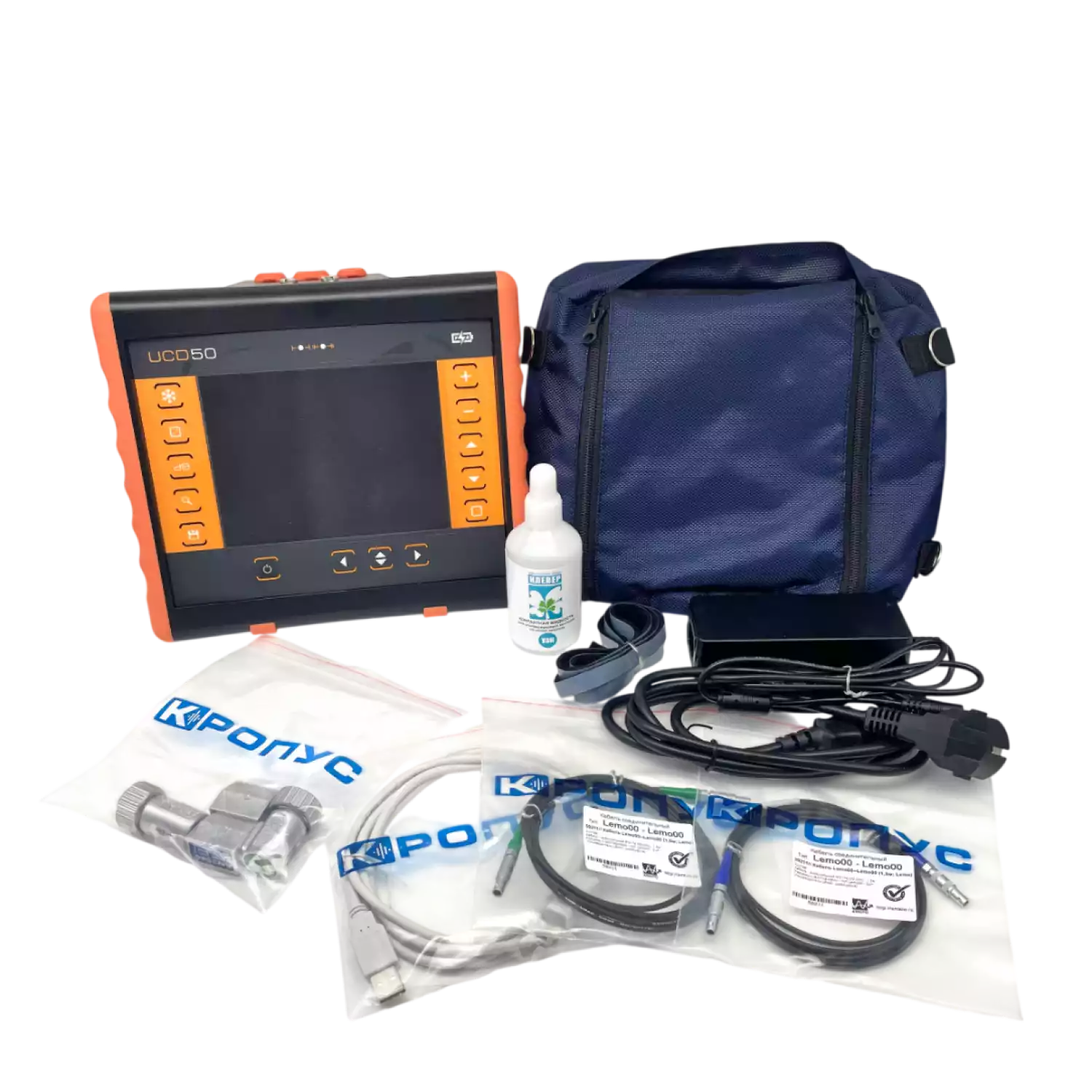

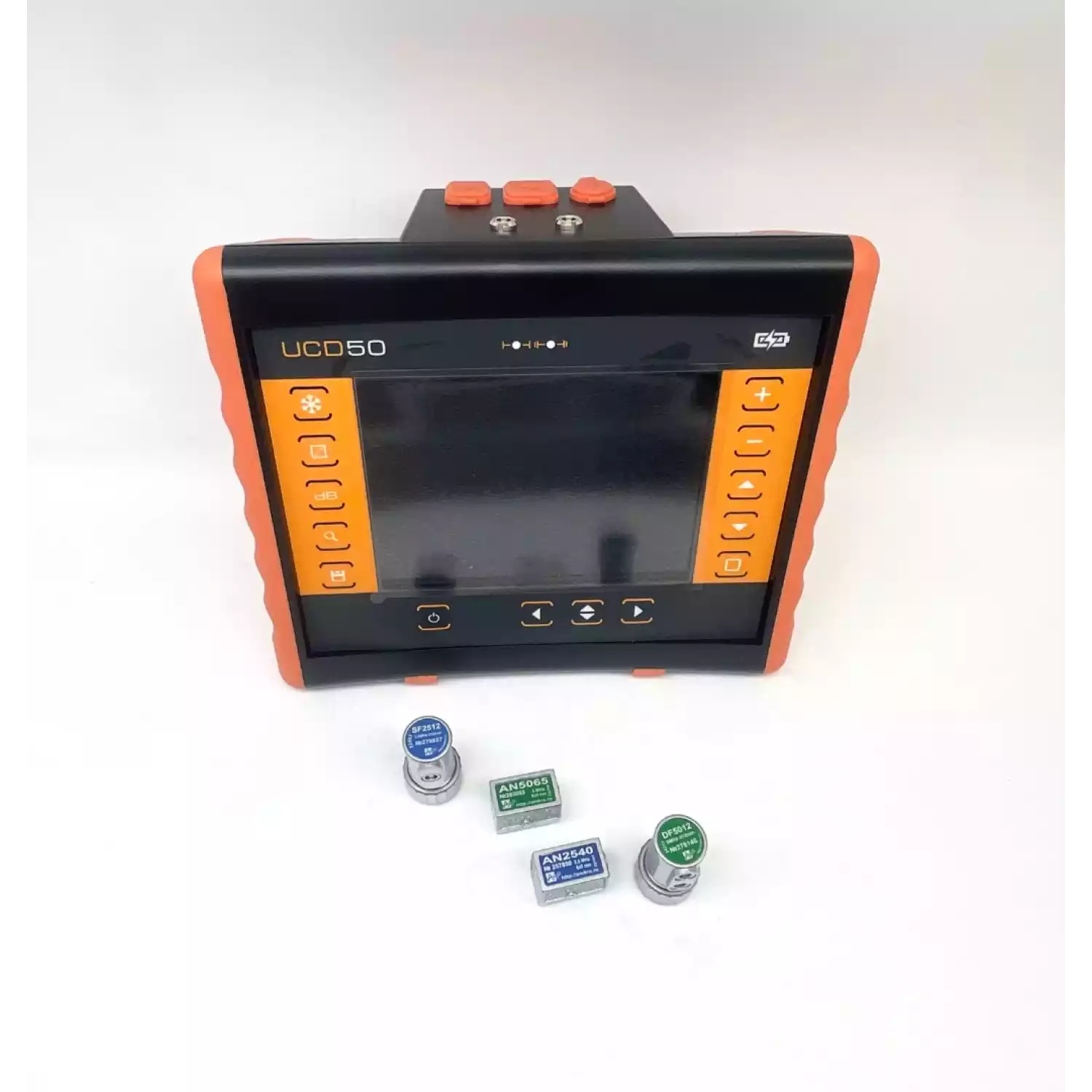

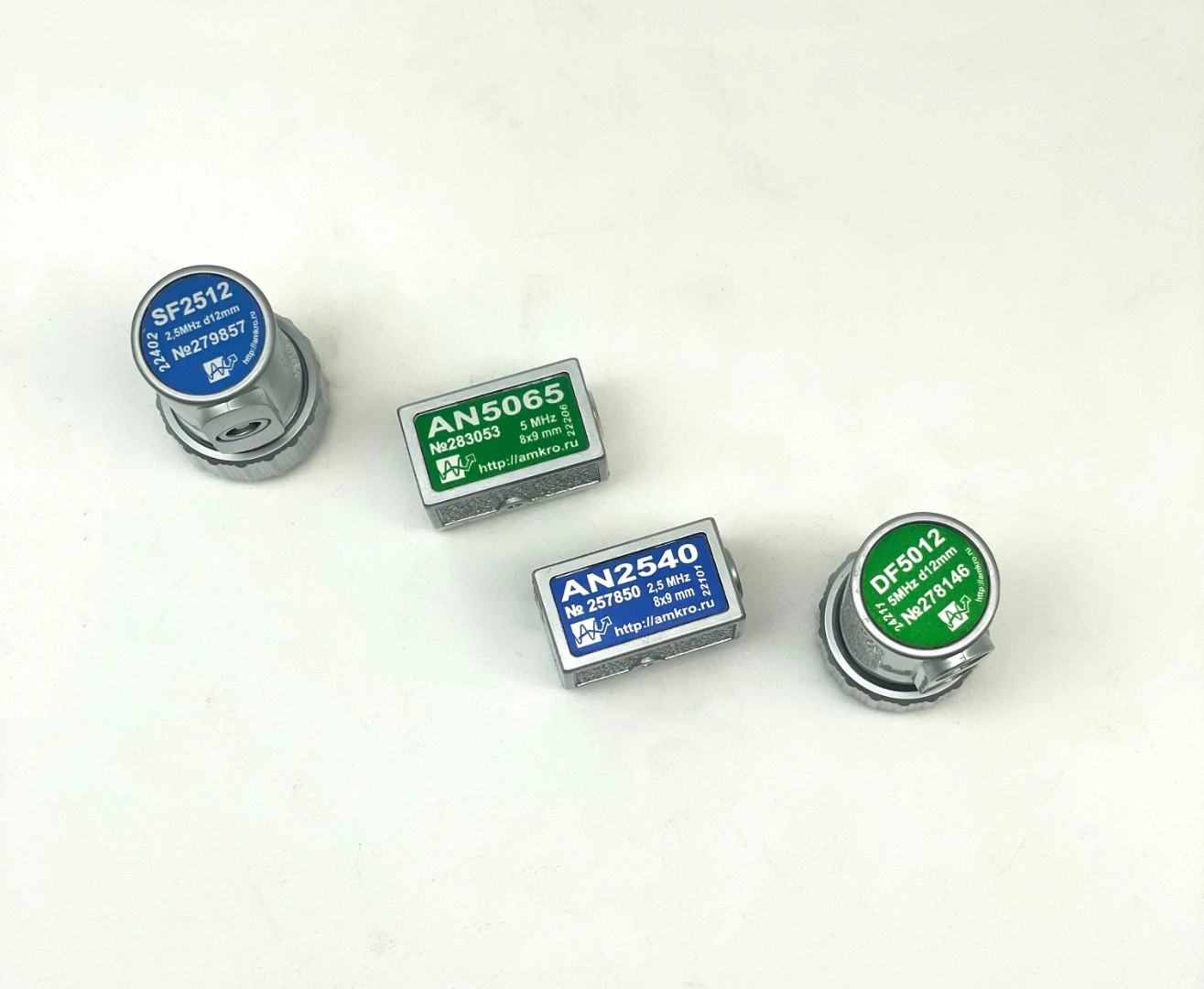

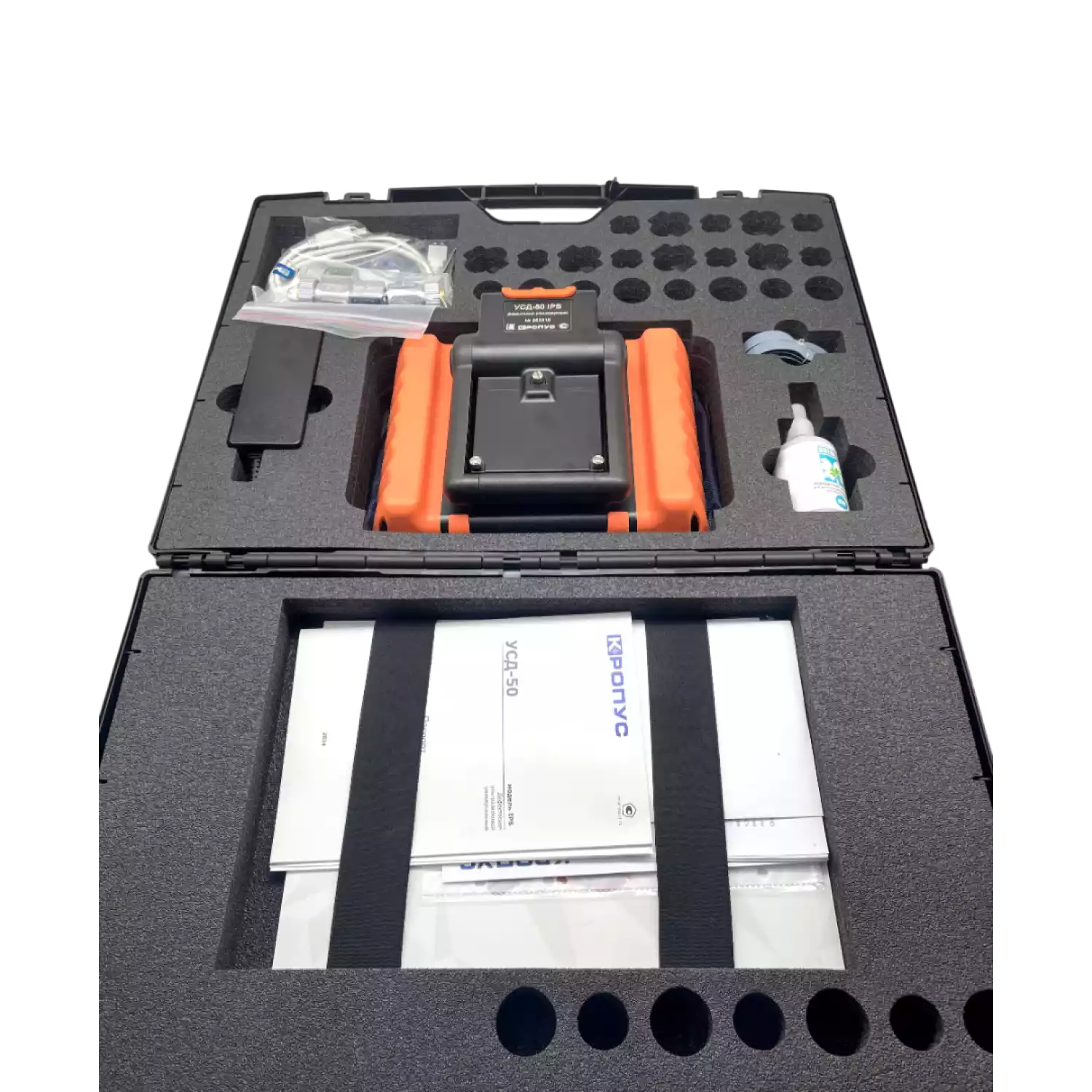

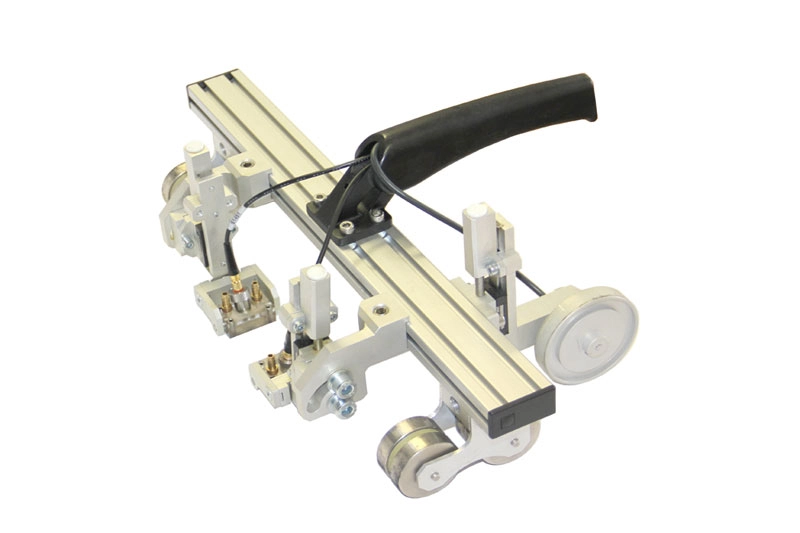

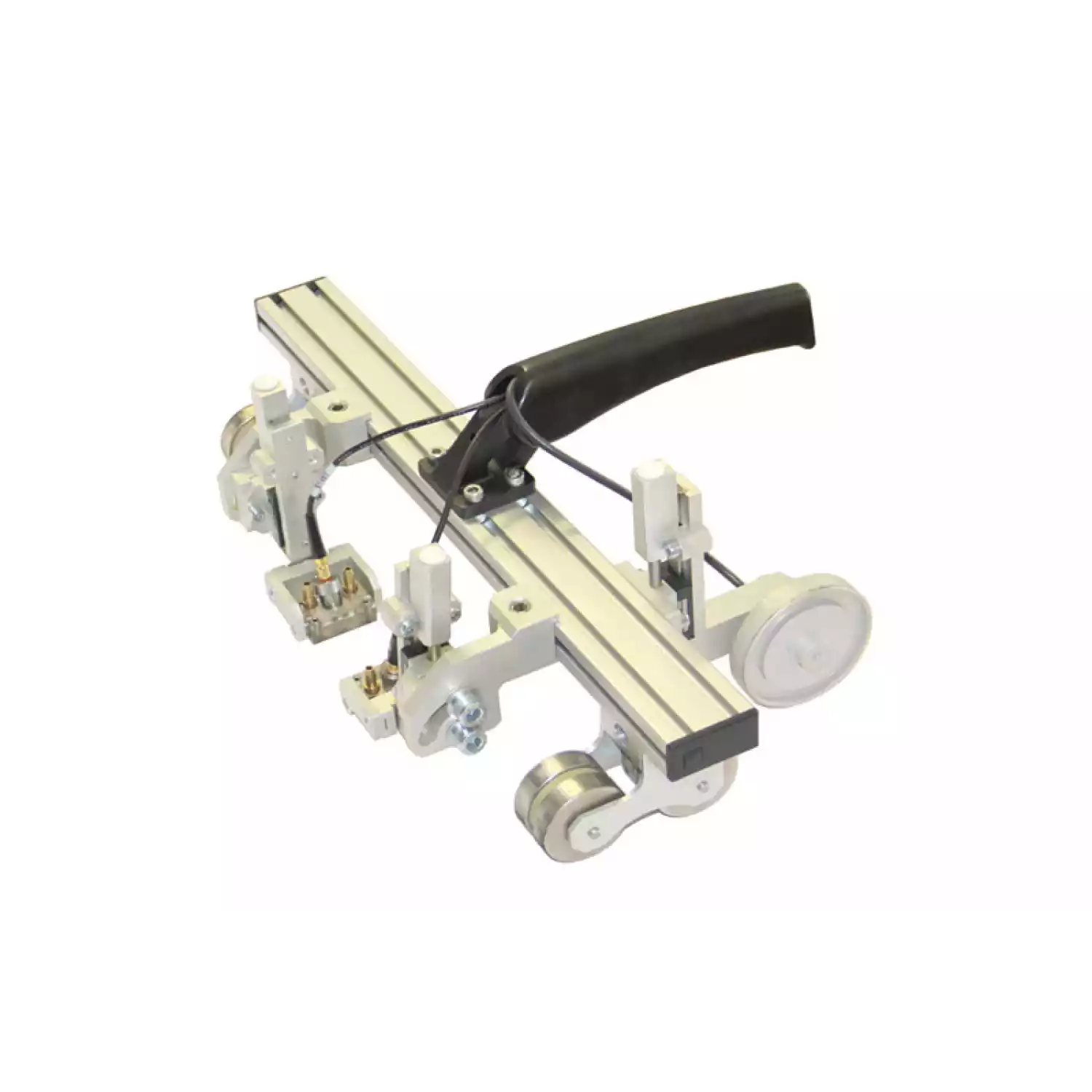

Стандартный комплект поставки ультразвукового дефектоскопа УСД-50: электронный блок УСД-50 со встроенным LiOn аккумулятором, блок питания/зу 220В, кабели Лемо0-Лемо0 2 шт., преобразователи 4 шт., кабель USB для связи с ПК, программное обеспечение для PC, кейс для переноски.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
