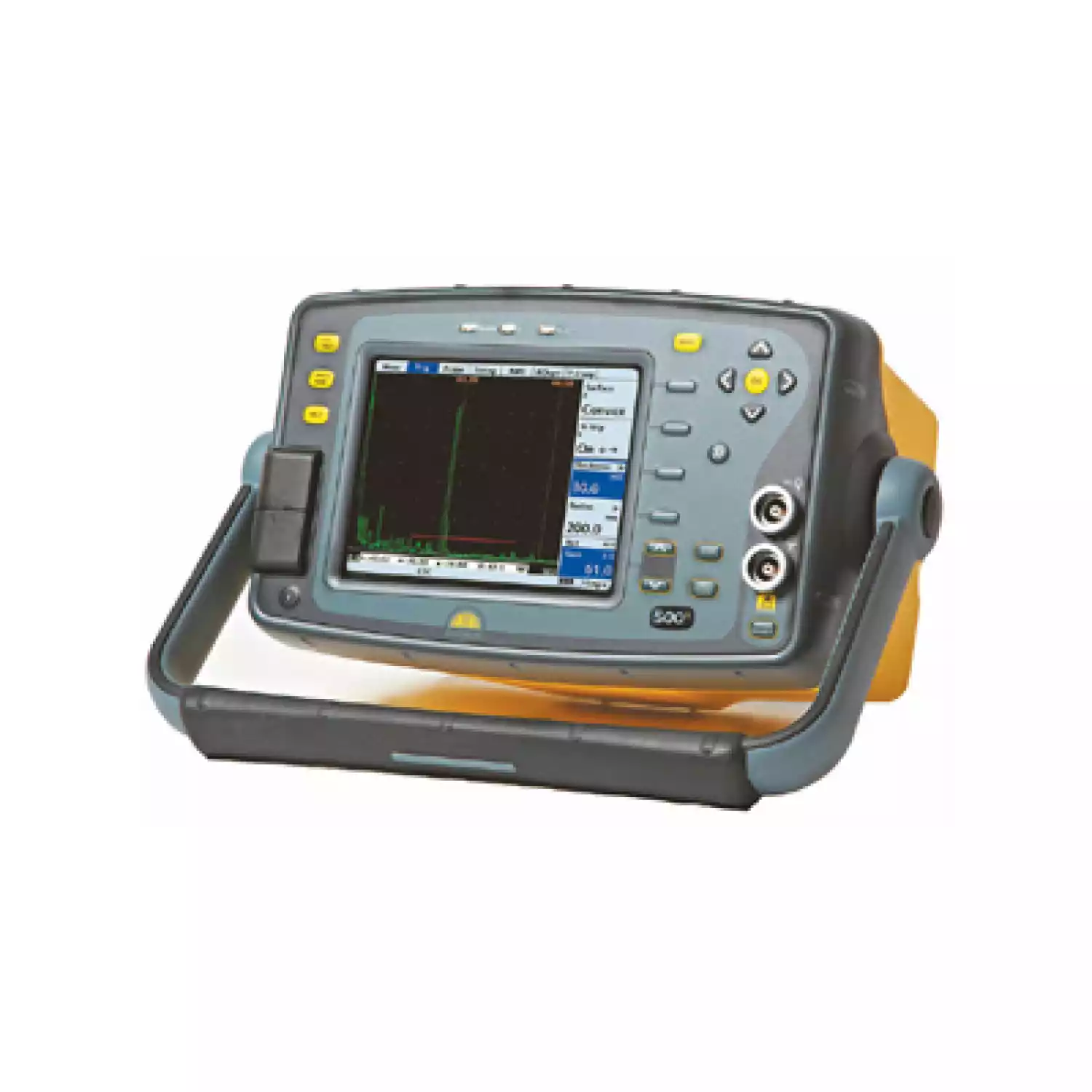

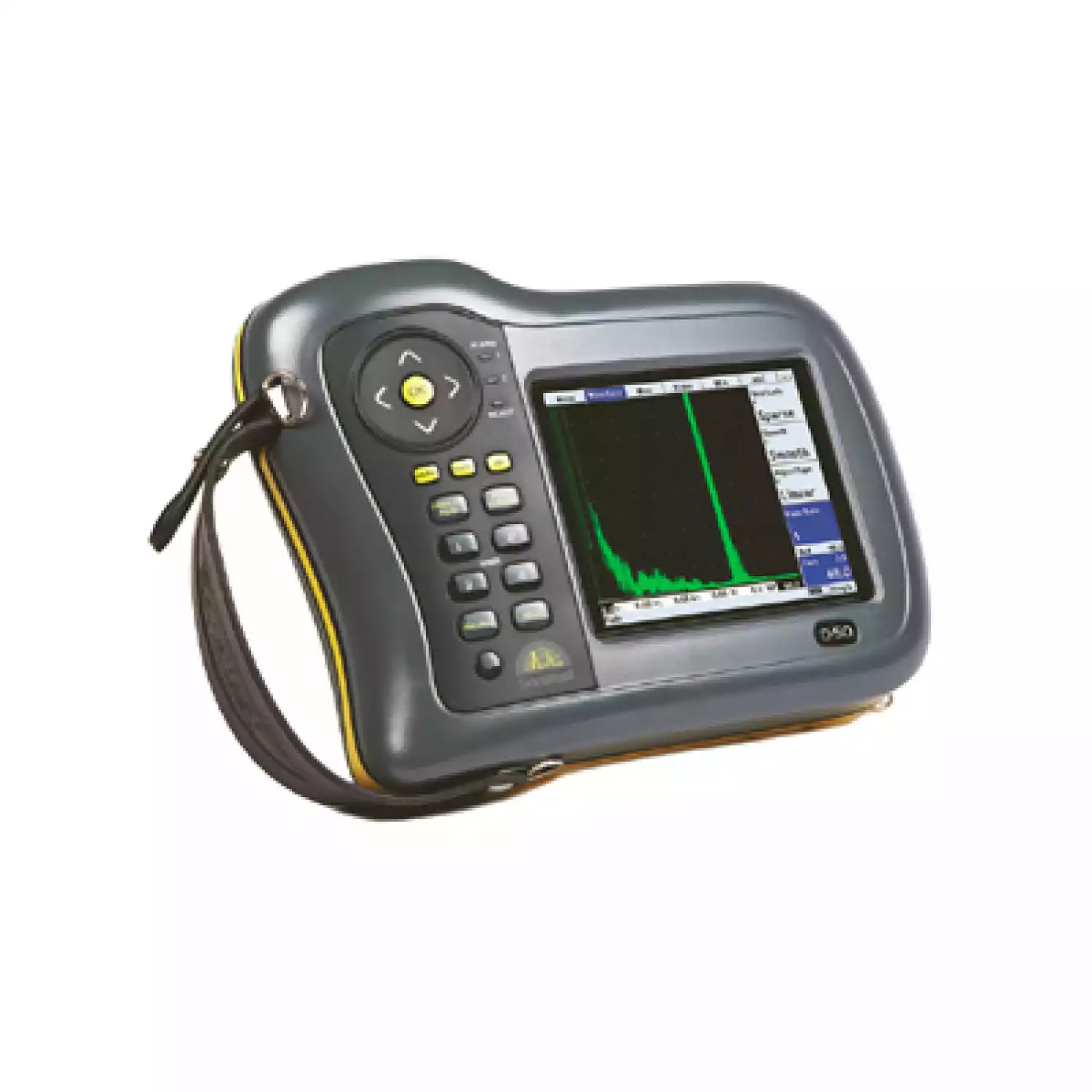

SONATEST 500S и D-50 - универсальные широкополосные цифровые приборы.
Отличительные особенности:
Функции дефектоскопов:
B-скан
Коррозионное программное обеспечение включает в себя функцию B-сканирования, которое показывает поперечное сечение материала на основе толщины его стенки. B-скан обновляет выборку частоты от 3 до 10 раз в секунду, и показания толщины могут быть сохранены и переданы на ПК через UTililty.
Режим измерения угла ввода
Быстрое и точное измерение профиля пучка производится легко в новом режиме измерения угла. Прибор автоматически преобразует показание от боковых просверленных отверстий известного диаметра и глубины, до угла рефлектора с точки выхода луча. Использование встроенного в режиме пика обнаружения, как показано на рисунке выше, профиль пучка для любого датчика может быть подтвержден в любой момент.
AWS
При наличии данного режима уровень индикации сигнала (IL), коэффициент затухания (AF) и норма индикации (IR) рассчитываются и отображаются в соответствии с AWS D1.1.
АРД
ПО AVG / DGS можно настроить для любого датчика и дает повторяемые размеры дефектов с прямым считыванием эквивалентных размеров отражателей. Видимую кривую ERS можно регулировать для отображения нужного уровня приема, она используется для запуска сигнализации и показаний измерения.
Технические характеристики УЗ дефектоскопов SONATEST 500S и D-50:
Диапазон тестирования: 0-5мм до 0-10000мм в сталях при 5930м/с
Скорость (ультразвука): 1000-10000 м/с с плавной регулировкой
Ноль датчика: 0-999,999мкс
Задержка: 0-10м для стали с 5930м/с
Усиление: 0-110дБ, регулируется с шагом 0,1, 0,5, 1, 2, 6, 14 и 20дБ
Тестовые режимы: Импульсный эхо-сигнал, теневой, Р/С
Затухание: 50 и 400 Ом на выбор
Генератор импульсов: 200В,.50 нс – прямоугольный импульс. Время нарастания/спада фронтов <5нс при нагрузке 50R.
Active EdgeТМ: Уникальный режим Active EdgeТМ для повышения разрешения в подповерхностной зоне
PRF Регулируется в пределах 5Гц-1кГц, режим внешней синхронизации.
Частота развертки экрана: 60Гц
Выпрямление: RF, полноволновое, +ve полуволновое, -ve полуволновое
Частотный диапазон: 1,0МГц-14МГц
Линейность: Вертикальная =0,5%высоты экрана (FSH). Горизонтальная +/- 0,2% рабочей ширины экрана (FSW)
Отсечка (выбирается): До 80% линейная или (удаляет базовый шум, не оказывая влияния на амплитуду индикации сигнала). До 50% с подавлением (увеличивает компенсацию нуля и подавляет все эхо-сигналы). Включен сигнал предупреждения.
Единицы измерения: Метрические (мм), дюймы или микросекунды
Экран: Цветной светоотражающий экран VGA (640Х480) TFT. Область экрана: 116,16Х87,2мм (4,57Х3,43 дюйма). Зона А-скан: 400Х510пикселей (стандартно), 460Х620 (FS). Цвета: 9 цветовых режимов с регулируемой яркостью.
Контроль каналов: Два независимых канала (gate) для измерения и мониторинга. Запуск и ширина регулируются во всем диапазоне значений. Уровень меняется в диапазоне 0-100%, положительное и отрицательное включение каждого канала сопровождается звуковым и визуальным сигналом. Разрешение канала – 5нс
Масштабирование: Расширяет диапазон и задержку в области настройки запуска и ширины канала 1 (gate 1).
AGC: Автоматическая настройка усиления настраивает сигнал канала 1 в диапазоне значений 10-90% FSH, допуск 5-20%.
Режимы измерения:
Режим 1: Контроль сигнала, предупреждения, связанные с каналами, могут сработать, но измерения на экране не отображаются
Режим 2: Глубина и амплитуда первого сигнала в канале
Режим 3: Измерение дистанции эхо-эхо
Режим 4: Тригонометрическая функция траектории пучка, дистанция до поверхности (в том числе компенсации по Х), глубина индикации в расчете от поверхности измерения и амплитуда эхо-сигнала. Для выпуклых и вогнутых поверхностей может выполняться коррекция изогнутой поверхности. Курсор «пол-пути» может появится на экране.
Режим 5: Измерение дистанции между каналами
Режим 6: Измерение «от фланга до фланга»
Режим 7: Угол пучка рассчитывается на основе траектории пучка, радиуса отверстия и глубины центра отверстия
Экран в режиме измерений: Работа в режим онлайн, обновление данных на экране выполняется 3 раза в секунду. Большая область для одного измерения
Режимы сглаживания формы сигналов:
1) Отсутствует (минимальное и максимальное значения отображаются на А-скане)
2) Заполнение (минимальное значение соответствует базовой линии, реализует сплошной А-скан)
3) Сглаживание (минимальное значение не принимается в расчет, реализует контур А-скан)
Плавное затухание: Приводит предыдущие А-сканы к «постепенному затемнению» на уровне, заданном пользователем
Автоматическая калибровка: Автоматическая калибровка скорости и нуля датчика от 2 справочных эхо-сигналов
Справочная форма сигнала: Отображает ранее сохраненный А-log (запись) в цвете, не совпадающем с активным цветом экрана: для быстрого контроля несоответствий
Часы (внутренний таймер): Встроенные часы, батарея RTC поддерживает режим запоминания времени и даты. Отображается на линии состояния, сохраняется с панелью, А-log (записями) и т.д.
Встроенная память: 4ГГб, для сохранения А-сканов, панелей, Т-log (записей), В-log (записей) и т.д. 450000 панелей, 200000 А-записей, 300000 В-графиков, 440000 Т-записей
Активная пиковая память: Запись всех А-сканов на экране для эхо-динамического анализа с отображением А-скана отдельным цветом
Заметки: Буквенно-цифровые заметки для записи панелей, А-записей, В-записей и др.
Фиксация экрана: Фиксация текущей кривой сигнала на экране для дальнейшего анализа
Язык: Возможность выбора одного из нескольких языков, в том числе: английский, французский, испанский, русский, китайский (современный). Другие языки предлагаются на заказ.
Подключение кодирующего устройства: 4-контактный соединитель LEMO (D70). Соединитель 15 D-sub (700М
Температура: Рабочая -10-55°С (14-131°F). Предельная -20-70°С (-4-158°F). Хранение -40-75°С(-40-167°F).
Размер: D-50: 172Х238Х70мм (6,77Х9,37Х2,75дюймов) В-Ш-Г 500S: 145Х255Х145мм(5,7Х10Х5,7дюймов) В-Ш-Г
Вес: Sonatest D-50: 1,7кг (3,7 фунта) с батареей. Sonatest 500S: 2,5кг (5,5 фунтов) с батареей.
Гарантия: 2 года (безусловная)
Комплект поставки Sonatest 500S или D-50:
