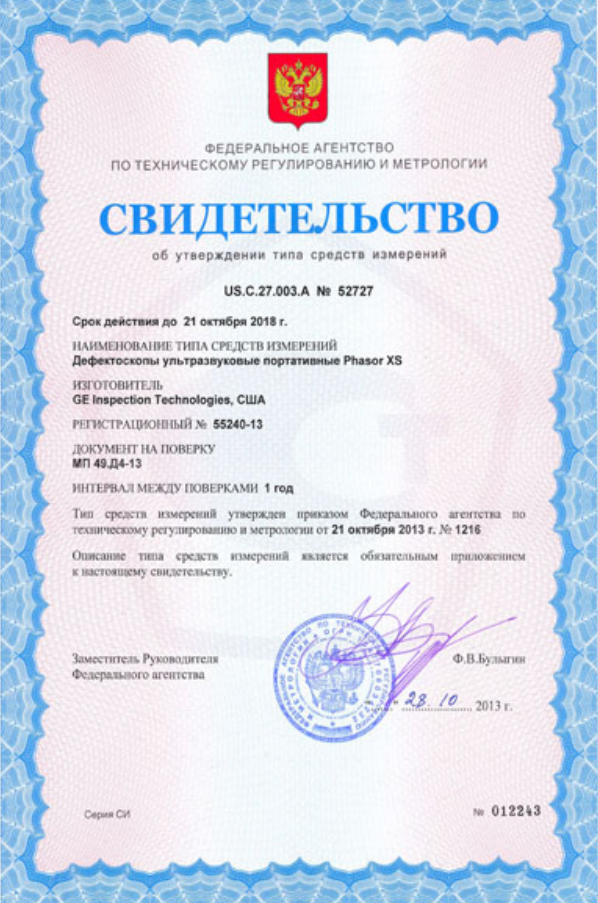

Внесен в реестр СИ

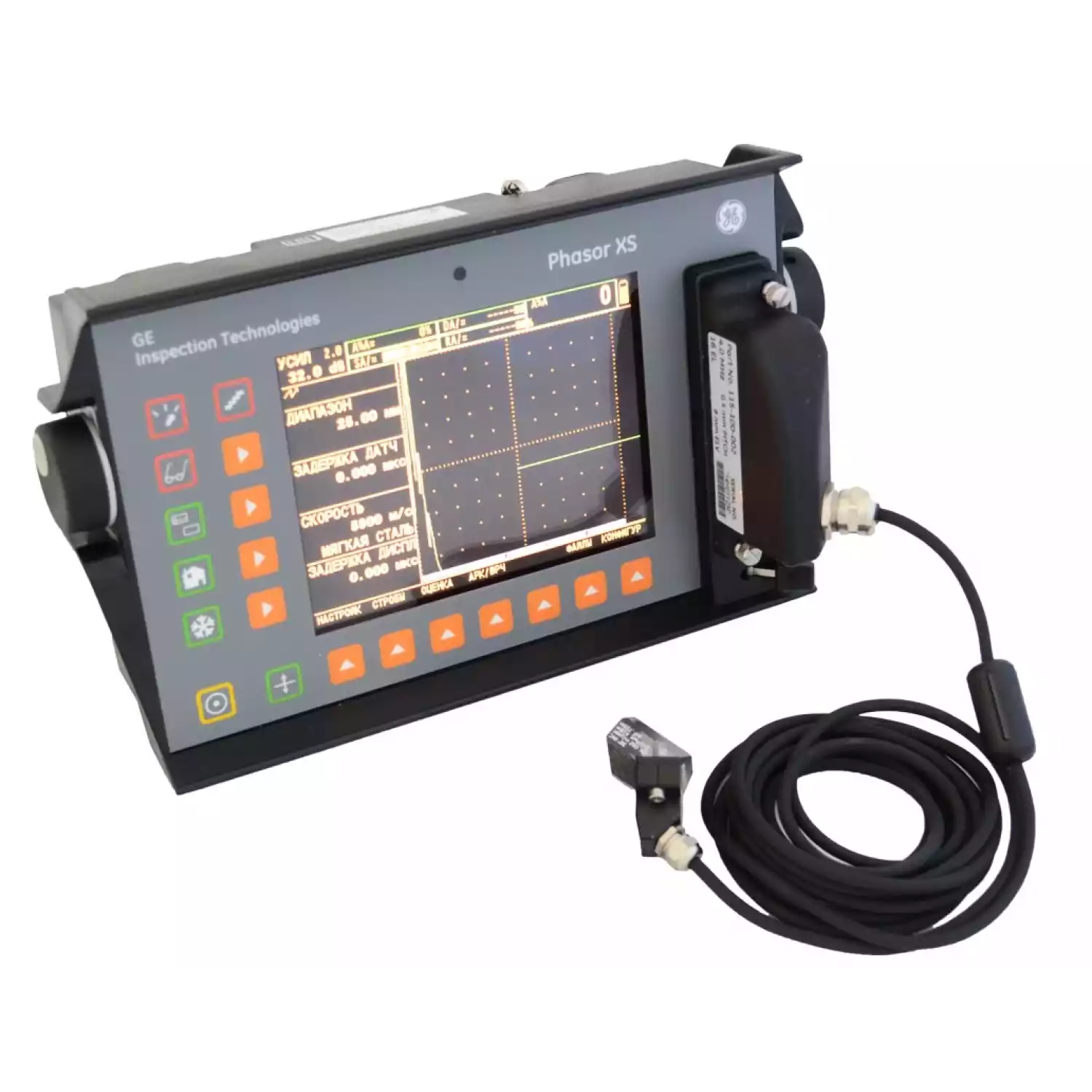

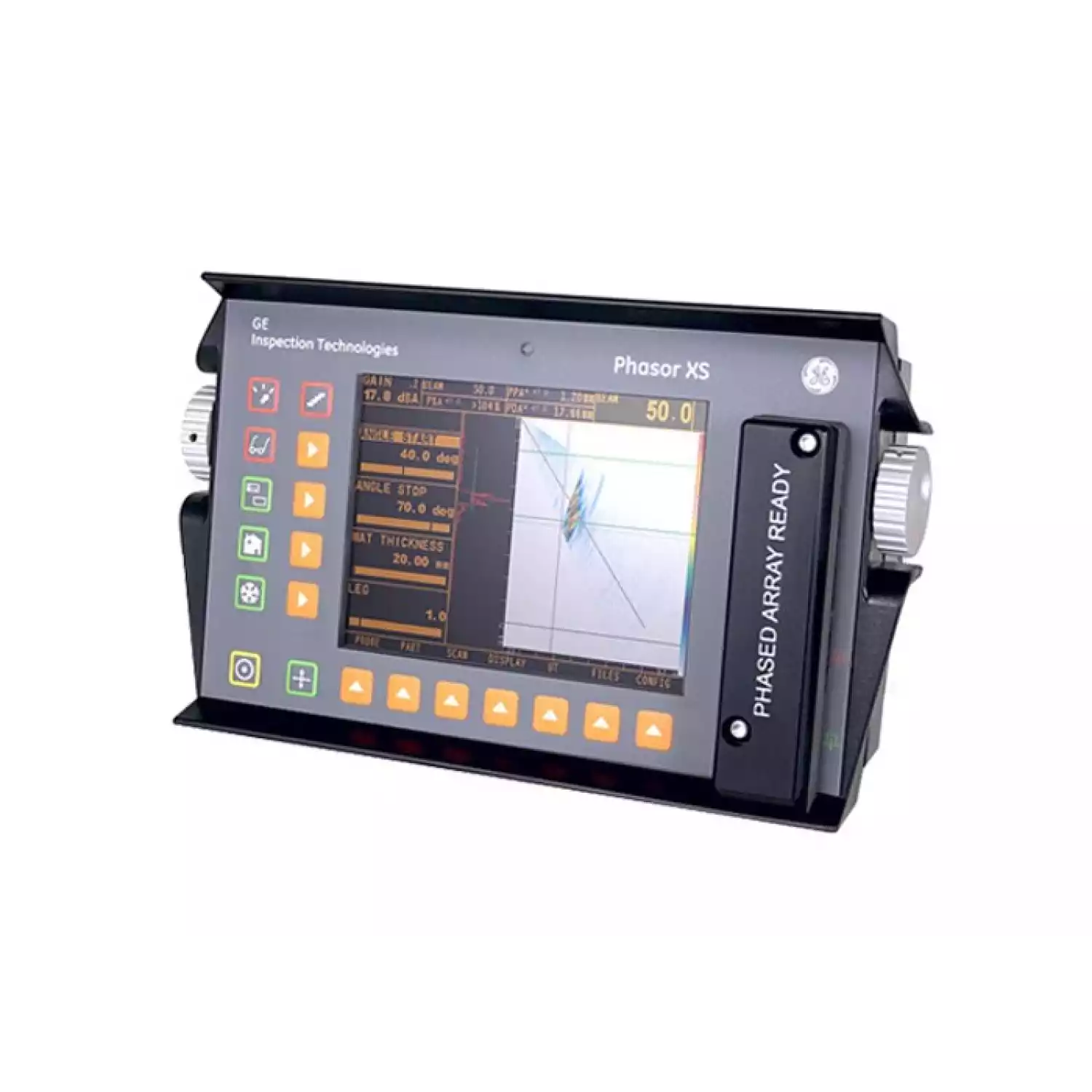

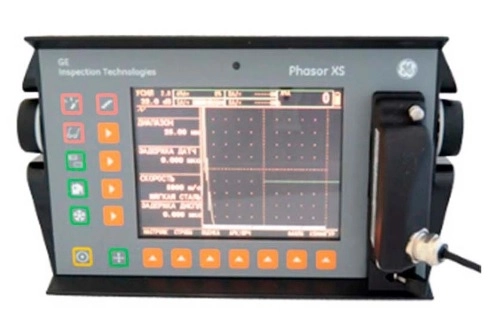

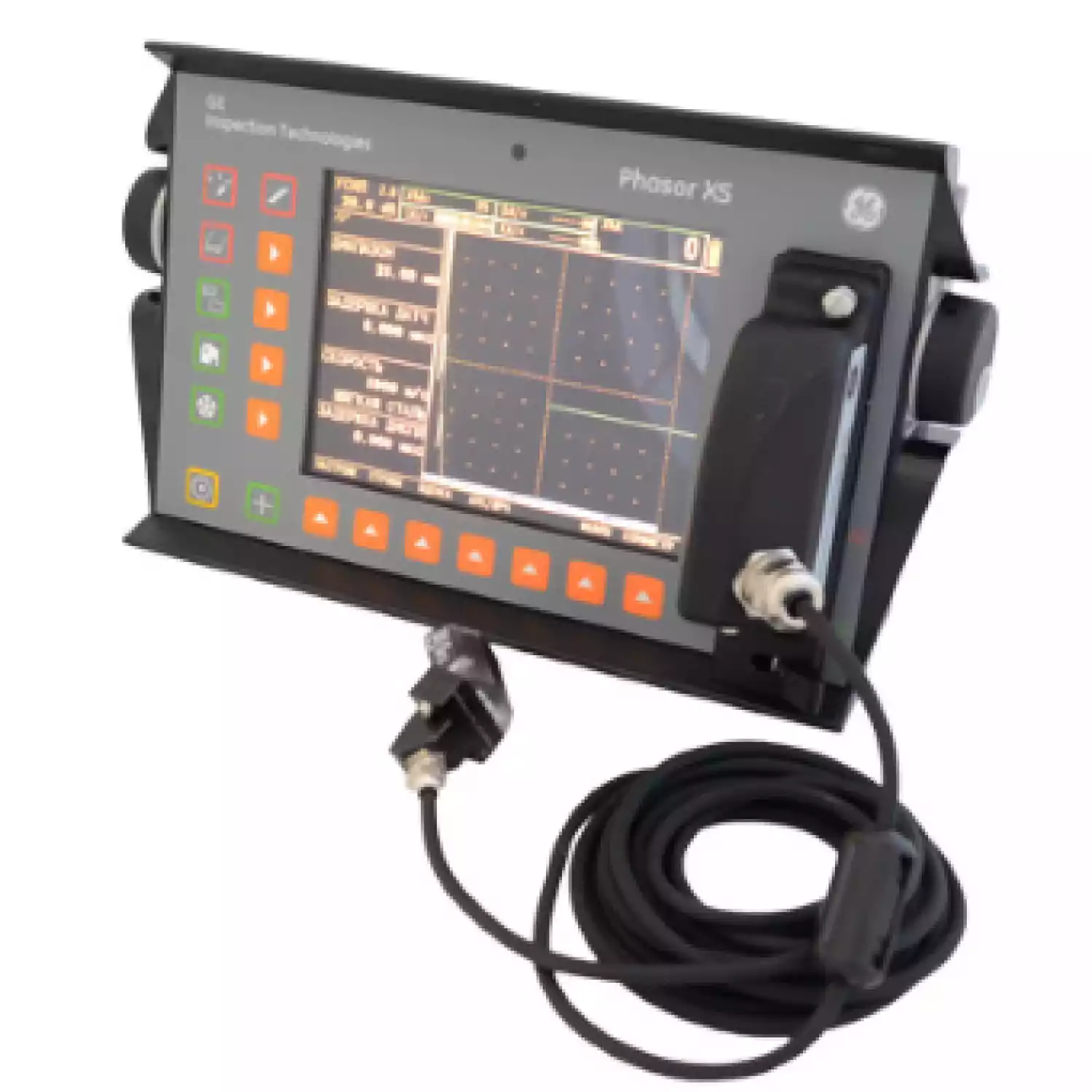

Технология ультразвукового контроля представляет собой незаменимый инструмент для анализа состояния сварочных швов. Легкий в использовании и функциональный аппарат Phasor XS 16/16 выделяется своей эффективностью и экономичностью, что делает его идеальным вариантом для оценки качества на производстве. Компактный и стойкий к повреждениям корпус, а также малый вес (всего около 4 кг) обеспечивают удобство обращения с устройством даже в условиях наиболее сложных рабочих задач. Дефектоскоп отвечает стандартам защиты от влаги и пыли IP54, гарантируя его надежность. Управлять прибором просто, что прекрасно подойдет для операторов со вторым уровнем сертификации в области ультразвуковой диагностики без потребности дополнительного обучения. Организация сбора, анализа и сохранения данных не вызывает трудностей.
Также этот дефектоскоп можно улучшить до версии Phasor 16/64

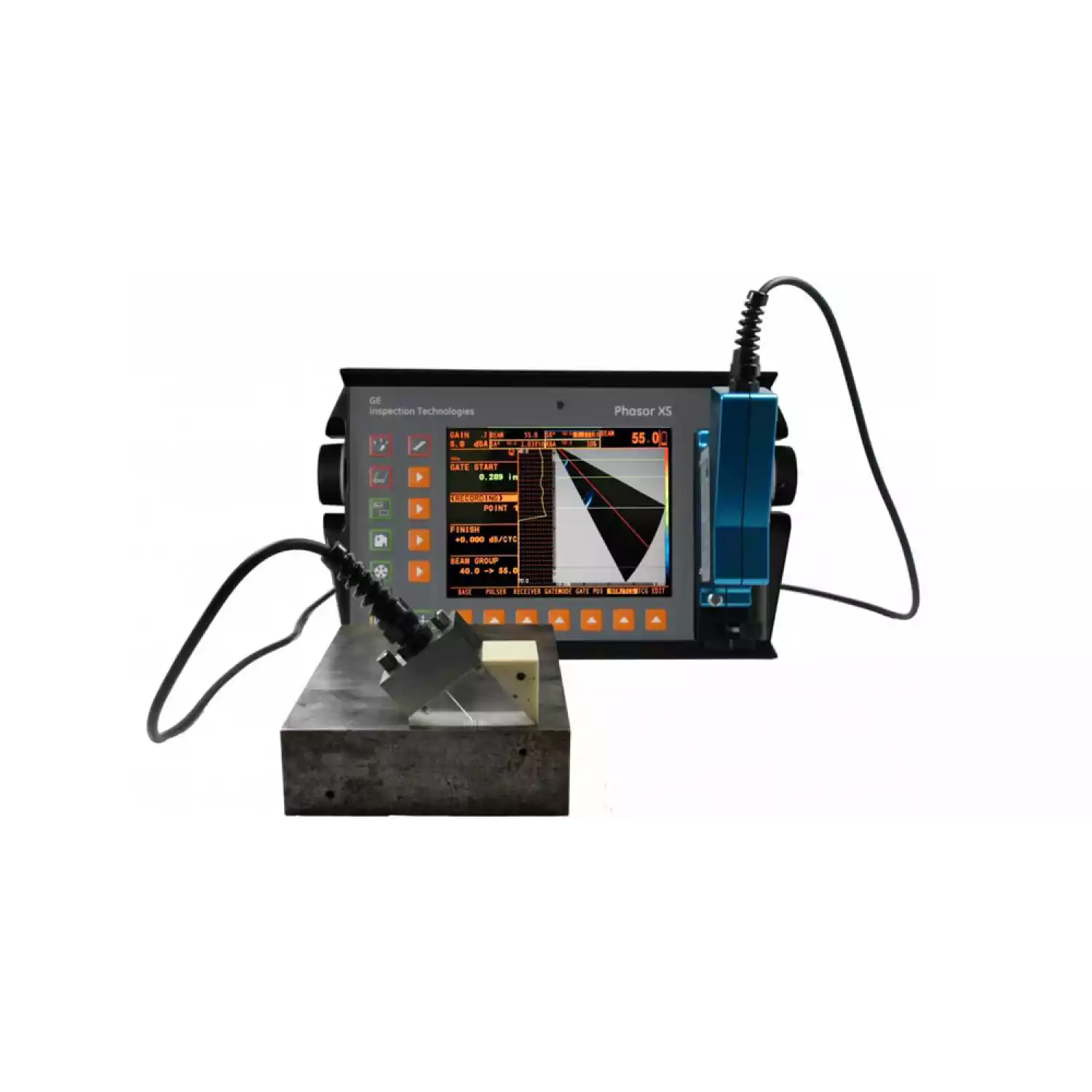

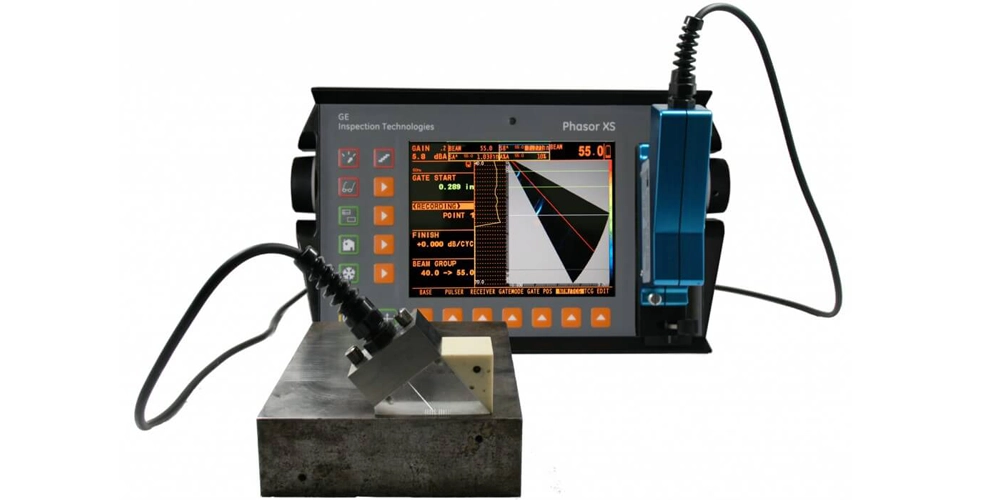

Ультразвуковой дефектоскоп Phasor XS 16/16 легко переводится в обычный режим работы УЗ контроля, предоставляя специалисту шанс применять все варианты штатных датчиков для точной диагностики дефектаций, их масштабов и местоположения.
Применять этот прибор можно в самых разных сферах: будь то стройиндустрия, электросектор, производство оборудования или же нефтегазовый и химический бизнес – везде он найдет своё место.
В сфере ядерной энергетики и электричества ценится за точность в проверке сварочных швов, деталей турбин и роторов, локализацию дефектов в сосудах, выдерживающих высокие нагрузки. В нефтегазовом сегменте незаменим при осмотре труб, узловых соединений и прочности массивных резервуаров. А в сфере транспорта не обойтись без него для оценки сварных соединений, моментов точечной сварки, рельсовой арматуры и других компонентов.
В стандартный комплект ультразвукового дефектоскопа Phasor XS 16/16 входит зарядное устройство с разъемом ODU и аккумулятор Li-ионный, подключаемый в новое гнездо ODU. Для защиты экрана используется прозрачная пленка, один комплект состоит из 10 штук.
Сертификат производителя и руководство по эксплуатации прибора составлен на русском языке, при этом последний предлагается в двух вариантах: в печатном — в виде буклета и на CD. На английском языке составлена карта с кратким описанием работы. Объем карты памяти SD составляет 512 МВ.
Помимо сетевого адаптера в комплект входят: USB разъем и считывающее устройство для SD-карты. Комплект резиновых ручек дополнен крепежными винтами в количестве 4 штук.
Для преобразователя РА-4М16Е0,5Р прилагается призма VKPA-8/16, 36 гр. Преобразователь РА-4М16Е0.5Р состоит из 16 элементов, 4 МГц, шаг 0,5 мм.
|
Основной объект контроля
|
Металлы |
|
Методы контроля
|
Классический, ФАЗИР. РЕШЕТКИ |
|
Дополнительные функции
|
ВРЧ, АРК (DAC), А-скан |
|
АРД
|
Да |
|
B-skan
|
Да |
|
Генератор импульсов
|
|
|
Стандартный
|
|
|
Генератор импульсов
|
Косые импульсы |
|
Частота следования импульсов
|
15-20000 Гц |
|
Импульсное напряжение
|
От 10 до 300 В |
|
Энергия импульса
|
Высокая или низкая (на выбор) |
|
Время нарастания импульса
|
< 15 нс |
|
Демпфирование
|
50 или 1000 Ом (на выбор) |
|
Режим работы
|
Совмещенный, раздельно-совмещенный |
|
Входная емкость приемника
|
< 50 пФ |
|
Входное сопротивление приемника
|
1000 Ом в раздельно-совмещенном режиме |
|
Максимальное входное напряжение
|
40 В от пика до пика |
|
Ширина полосы частот/полоса пропускания усиления
|
От 0,3 до 15 МГц при -3 дБ |
|
Выбор частоты
|
1,0, 2,0, 2,25, 4,0, 5,0, 10 и 15 МГц + широкая полоса частот |
|
Детектирование
|
Полож. Полуволна, отриц. |
|
|
Полуволна, двухполупериодное детектирование и радиочастота |
|
Аналоговое усиление
|
0-110 дБ |
|
Скорость звука
|
От 1000 до 16000 м/с; 0,0393-0,5905 дюйма/мкс |
|
Диапазон
|
|
|
Продольная волна в стали
|
0-14060 |
|
Поперечная волна в стали
|
0 – 7626 |
|
Задержка экрана
|
2,5 м |
|
Автоматическая калибровка генератора развертки
|
Да |
|
Отсечка
|
0-80% |
|
ВРЧ
|
15 точек при 6 дБ/мкс |
|
Стробы
|
А и В |
|
Порог строба
|
5 до 95% |
|
Начало строба
|
0 мм до полного диапазона |
|
Ширина строба
|
1 мм до полного диапазона |
|
Логика срабатывание строба
|
Выключено, положительно и отрицательно (выключено, совпадение и несовпадение) |
|
Режимы измерения времени прохождения
|
По фронту/по пику |
|
Доступные режимы просмотра
|
А-скан |
|
Отображаемые параметры
|
Амплитуда, путь звука и зондирующий импульс |
|
Разрешающая способность
|
5 нс |
|
Отображаемые единицы измерения
|
Мм |
|
Фазированная решетка
|
|
|
Генератор импульсов
|
Прямоугольные импульсы |
|
Частота следования импульсов
|
15-7680 Гц |
|
Импульсное напряжение
|
От ±25 В до ± 75 В (шаг 1В) |
|
Время нарастания импульса
|
< 15 нс |
|
Режим работы
|
Совмещенный |
|
Входное сопротивление приемника
|
220 Ом |
|
Максимальное входное напряжение
|
200 мВ от пика до пика |
|
Ширина полосы частот/полоса пропускания усиления
|
На выбор |
|
Выбор частоты
|
2,25, 4,0 и 5,0 МГц + низкий тон и высокий тон |
|
Детектирование
|
Полож. Полуволна, отриц. Полуволна, двухполупериодное детектирование и радиочастота |
|
Аналоговое усиление
|
0-40 дБ |
|
Цифровое усиление
|
5,8 до 39,9 дБ |
|
Законы фокусировки
|
Устанавливаются пользователем – до 128 |
|
Физические преобразователи
|
От 1до 16 |
|
Виртуальные преобразователи
|
От 1 до 16 |
|
Количество циклов
|
От 1 до 128 |
|
Длительность импульса
|
От 20 до 500 нс |
|
Скорость звука
|
От 1000 до 16000 м/с; 0,0393-0,5905 дюйма/мкс |
|
Диапазон
|
|
|
Продольная волна в стали
|
0-1073 мм |
|
Поперечная волна в стали
|
0-1073 мм |
|
Задержка экрана
|
1 м |
|
Отсечка
|
0-80% |
|
ВРЧ
|
15 точек при 6 дБ/мкс |
|
Стробы
|
А, В или IF |
|
Порог строба
|
5 до 95% |
|
Начало строба
|
0 мм до полного диапазона |
|
Ширина строба
|
1 мм до полного диапазона |
|
Логика срабатывание строба
|
Выключено, положительно и отрицательно (выключено, совпадение и несовпадение) |
|
Режимы измерения времени прохождения
|
По фронту/по пику |
|
Метод сканирования
|
Линейный и секторный |
|
Доступные режимы просмотра
|
А-скан, В-скан и С-скан |
|
Отображаемые параметры
|
Луч, амплитуда, путь звука, зондирующий импульс для текущего луча и для всех лучей |
|
Разрешающая способность
|
5 нс |
|
Отображаемые единицы измерения
|
Мм |
|
Физические данные
|
|
|
Встроенная память
|
Файлы параметров |
|
Сменная память
|
Карта памяти на 512 МБ для отчетов и файлов параметров |
|
Формат документации
|
Изображения JPEG ~80 КБ/изображение |
|
Масса
|
3,8 кг (8,2 фунта) с аккумулятором |
|
Габариты
|
282 мм Ш x 171 мм В x 159 мм Г |
|
Аккумулятор
|
Специальный литий-ионный аккумулятор, конфигурация 356P |
|
Продолжительность работы от аккумулятора
|
не менее 6 часов |
|
Зарядка аккумулятора
|
Внешнее зарядное устройство |
|
Внешний источник питания
|
Универсальных вход от 85 до 260 В перем. тока/50-60 Гц |
|
Соединители зонда
|
Стандартные— 00 lemo/переходники BNC; |
|
|
режим фазированной решетки— Специальный ZIF |
|
Выход VGA
|
Да |
|
Языки
|
Китайский, английский, французский, немецкий, |
|
|
итальянский, японский, испанский, русский |
|
Размер экрана
|
Диагональ — 165 мм (6,5 дюймов) |
|
Разрешающая способность экрана
|
цветной TFT дисплей 640 (гор.) x 480 (верт.) пикселей (VGA) |
|
Все пустые поля неприменимы.
|
В соответствии с военным стандартом Mil-Std-810F |
|
Хранение при низких температурах
|
При -20°C — в течение 72 часов, 502.4 Процедура I |
|
Эксплуатация при низких температурах
|
При 0°C — в течение 16 часов, 502.4 Процедура II |
|
Хранение при высоких температурах
|
При +70°C — в течение 48 часов, 501.4 Процедура I |
|
Эксплуатация при высоких температурах
|
При +50°C — в течение 16 часов, 501.4 Процедура II |
|
Влажное тепло/Влажность (хранение)
|
10 циклов: |
|
|
10 часов при +65°C |
|
|
со снижением до +30°C, |
|
|
10 часов при +30°C |
|
|
с повышением до +65°C |
|
|
переход в течение 2 часов, 507.4 |
|
Резкое изменение температуры
|
3 цикла: |
|
|
4 часа при –20°C с повышением до +70°C, |
|
|
4 часа при +70°C, переход в течение 5 минут. |
|
|
503.4 Процедура II |
|
Вибрация
|
6 циклов на каждую ось координат, |
|
|
15g, 11мс, полусинусоидальные импульсы, |
|
|
516.5 Процедура I |
|
Неупакованный груз
|
514.5 Процедура II |
|
Удар при перевозке (упакован для транспортировки)
|
516.5 Процедура IV, 26 ударов |
|
IP54/IEC529 … защищен от пыли/защищен от капающей воды в соответствии со спецификацией IEC 529/требованиями IP54
|
