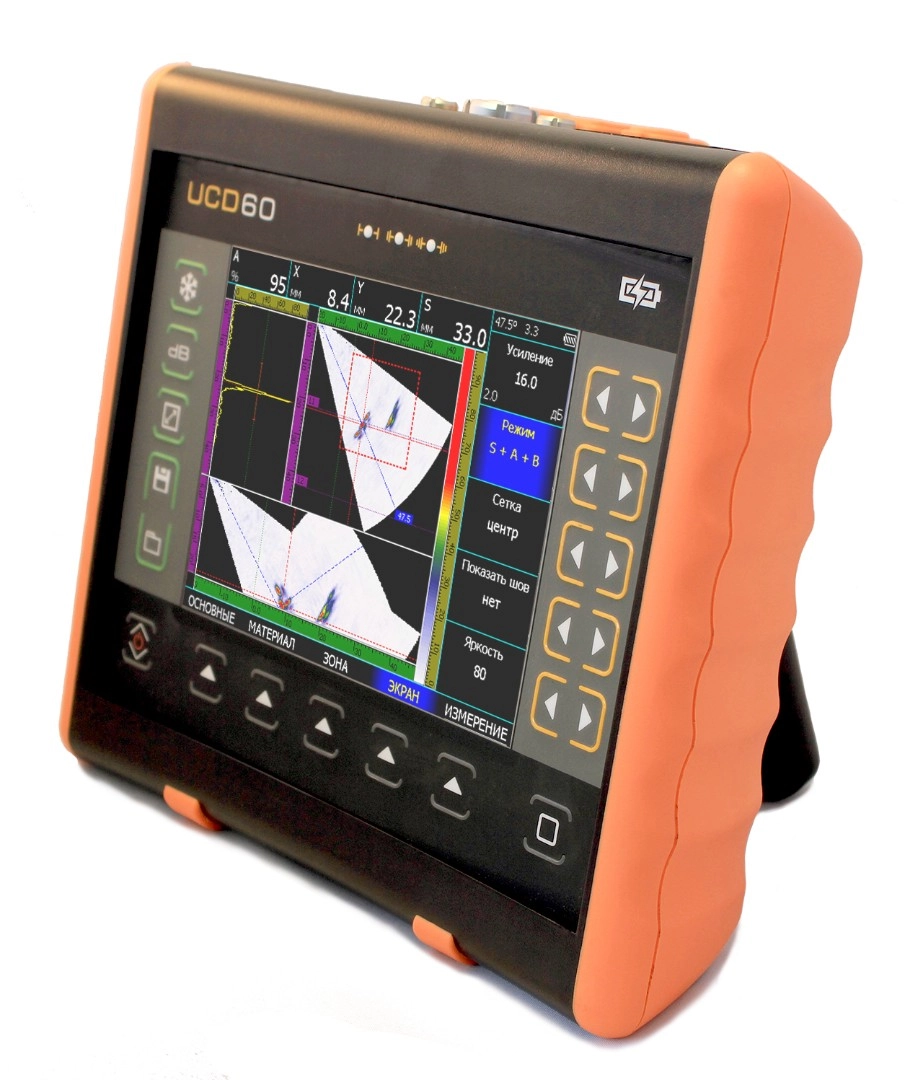

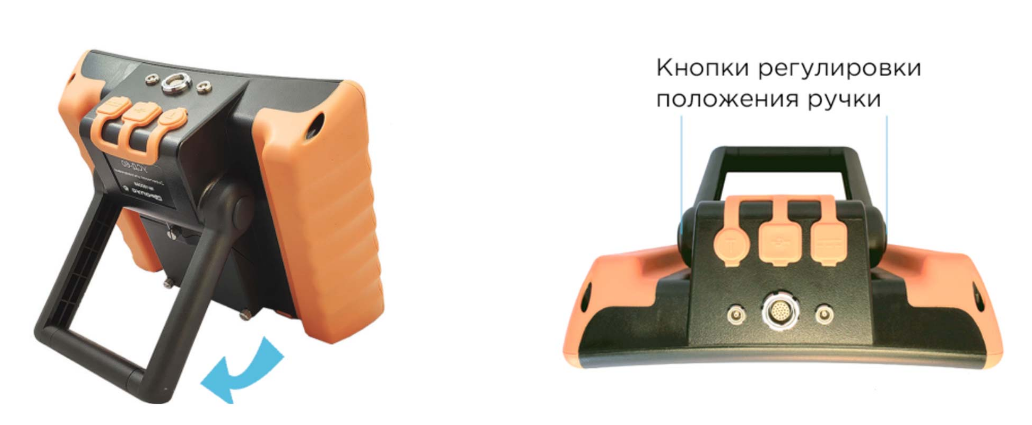

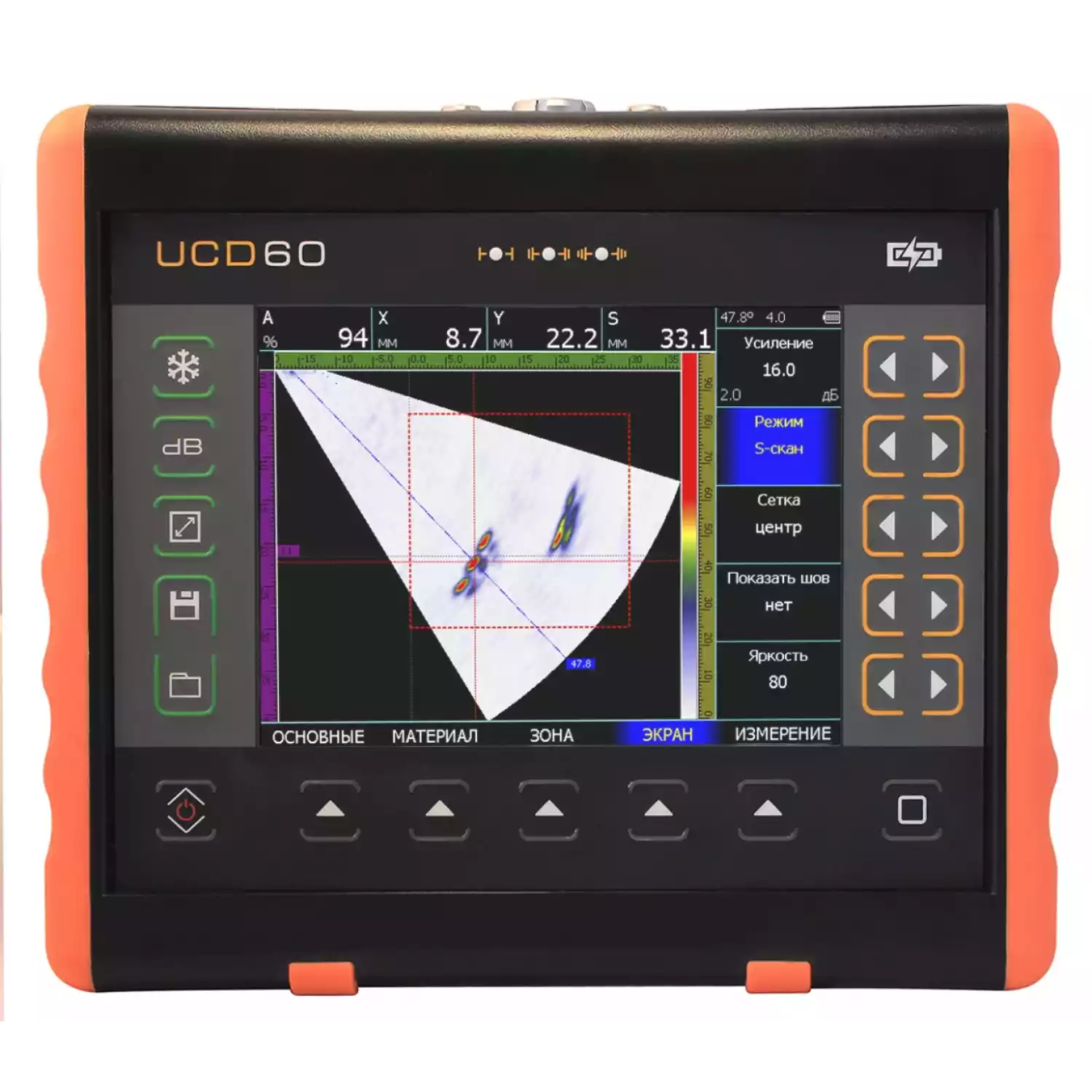

Возможность механизированного контроля
|
Да
|
|
Основной объект контроля
|
Металлы
|
|
Методы контроля
|
TOFD метод, Классический, TFM
|
|
Дополнительные функции
|
ВРЧ, АРК (DAC)
|
|
Разрешение экрана, пикс
|
640 х 480 точек
|
|
АРД
|
Да
|
|
B-skan
|
Да
|
|
ЭМА метод
|
Да
|
|
Произведено в РФ
|
Да
|
|
Тип используемых ФР
|
Любые классические 16-канальные преобразователи с ФР
|
|
Алгоритм обработки сигнала ФР
|
Цифровая фокусировка сигнала с полным сбором матрицы (FMC) и использованием технологии TFM
|
|
Настройка параметров ФР преобразователя
|

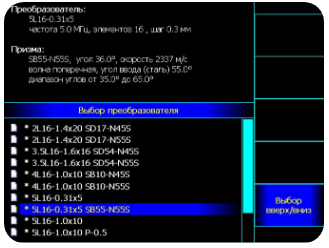

Автоматическая из энергонезависимой памяти прибора
|
|

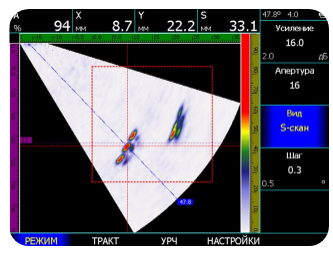

Регулировка рабочей апертуры
|
4, 8 и 16 активных элементов
|
|
Регулировка шага сканирования по углу
|
0,3°–2°
|
|

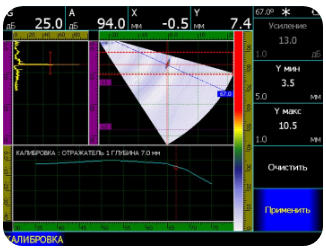

Выравнивание чувствительности по углам при сканировании в режиме ФР
|
2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая)
|
|
Выравнивание чувствительности по глубине в режиме ФР
|
ВРЧ, до 10 дБ/мкс, с точностью 0,01 дБ/мкс
|
|
Задержка в призме
|
0–100 мкс с шагом 0,01; 0,1 и 1 мкс
|
|
Автоматическая калибровка задержки в призме
|
по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
|
|
Развертка
|
мин: 0–2 мкс (0–5,9 мм) макс: 0–1000 мкс (0–5950 мм, сталь) с шагом 0,01; 0,1; 1; 10; 100
|
|
Задержка
|
от −4 мкс до 1000 мкс с шагом 0,01; 0,1; 1; 10 и 100 мкс
|
|
Максимальная длина контролируемого материала (сталь)
|
до 3000 мм (эхо-режим), 6000 мм (теневой режим)
|
|
Режим сканирования ФР
|

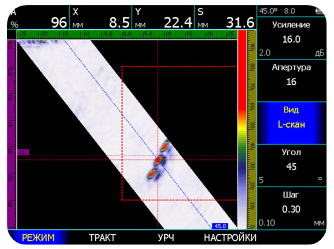

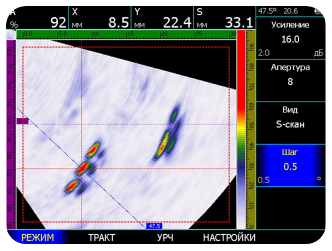

S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом)
|
|
Диапазон скоростей
|
100–10 000 м/с
|
|
Зондирующий импульс
|
Радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5–5) и изменяемой частотой радиоимпульса
|
|
Частота повторений ЗИ
|
от 50 до 500 Гц с шагом 1; 5; 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров
|
|
Автоматическая калибровка диапазона контроля при заданной толщине шва
|
есть
|
|
Автоматическая калибровка скорости УЗК
|
есть
|
|

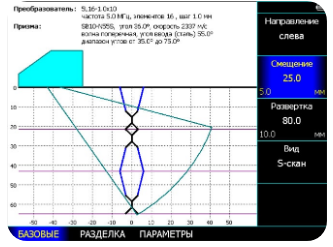

Конструктор геометрии сварного соединения
|
Встроенный помощник, отображение разделки шва на изображении скана
|
|
Использование сканеров
|
Любые 2-координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
|
|
Использование TOFD
|
Одноканальный TOFD с записью по датчику пути или по времени
|
|
В-скан
|
В-скан по датчику оборотов в режиме одноканального дефектоскопа, отображение реальной геометрии сварного шва (true-to-geometry imaging) в режиме ФР
|
|
Усилитель
|
Широкополосный: 0,1–20 МГц, с возможностью выбора узкополосных энкодеров
|
|
Детектирование
|
Положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
|
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через «0»
|
|
Временная регулировка чувствительности (ВРЧ)
|
Диапазон до 70 дБ, 12 дБ/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
|
|
Кривая амплитуда-расстояние (АРК)
|
Построение по 20 точкам, регулируемое по высоте
|
|
Функция АРД
|
Построение по 20 точкам, регулируемое по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
|
|
Отсечка
|
Компенсированная, 0–80% высоты экрана
|
|
Демпфирование
|
25 Ом / 50 Ом / 1000 Ом
|
|
Входной импенданс
|
50 Ом / 600 Ом
|
|
Диапазон регулировки усиления
|
100 дБ с шагом 0,5; 1; 2; 6 и 10 дБ
|
|
Цифровая фильтрация сигнала
|
есть
|
|
Аналоговая фильтрация сигнала
|
есть
|
|
Дополнительная клавиша +dB
|
Программируемая
|
|
Отображение сигналов на экране (визуализация)
|
А-скан, В-скан, С-скан, D-скан, S-скан, L-скан, TOFD
|
|

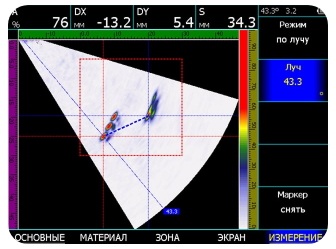

Зоны контроля в режим ФР
|

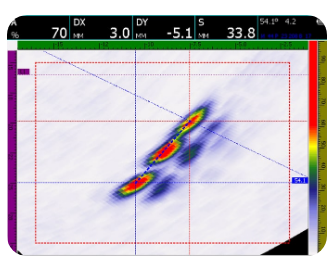

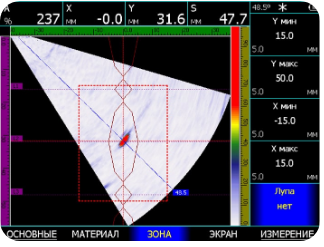

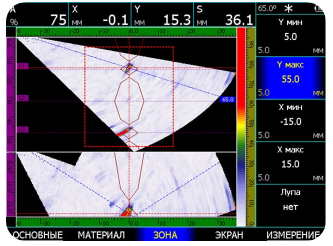

Прямоугольная зона выделения участка сигнала на S-скане с точностью установка границ до 0,1 мм
|
|
Зоны контроля в классическом режиме
|
Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от −95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Две независимых зоны во временной области
|
|
Режимы работы АСД
|
Дефект в первой зоне;
|
|
|
Дефект во второй зоне;
|
|
|
Дефект в первой и во второй зоне;
|
|
|
Дефект в одной из зон;
|
|
|
По АРК — сравнение сигнала в первой зоне с кривой амплитуда-расстояние
|
|
Алгоритм поиска дефекта в зоне контроля в режиме ФР
|
Авто по максимуму амплитуды сигнала в зоне;
|
|
|
авто по максимуму амплитуды сигнала на выбранном луче;
|
|
|
вручную.
|
|
Вычисление координат отражателей на S-скане
|
Автоматическое во всем диапазоне S-скана, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0,1 мм
|
|
Определение линейных размеров между отражателями по S-скану
|
По двум маркерам, устанавливаемым вручную или автоматически
|
|

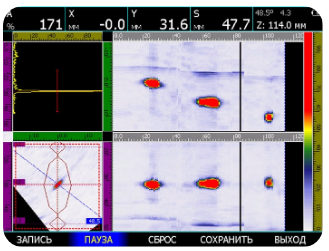

Одновременное отображение сигналов на экране в режиме ФР в ручном режиме
|
S-скан; А-скан + S-скан; А-скан + В-скан; S-скан + В-скан; А-скан + S-скан + В-скан
|
|
Автоматическая сигнализация дефектов (АСД)
|
Световая для каждой зоны отдельно и звуковая
|
|
Измерение амплитуды
|
В процентах от высоты экрана; в дБ относительно уровня порога в зоне; в дБ относительно опорного сигнала; по АРК (DAC)
|
|
Оценка размеров дефектов в режиме классического дефектоскопа
|
Встроенные АРД диаграммы
|
|
Сравнение с сохраненным эталонным сигналом
|
Автоматическое во всем диапазоне усиления
|
|
Поддержка стандарта контроля сварных швов AWS D1.1
|
Есть, с автоматическим расчетом D1.1 Ratio
|
|
Обработка изображения на экране после «заморозки» экрана
|
Полнофункциональная обработка и анализ
|
|

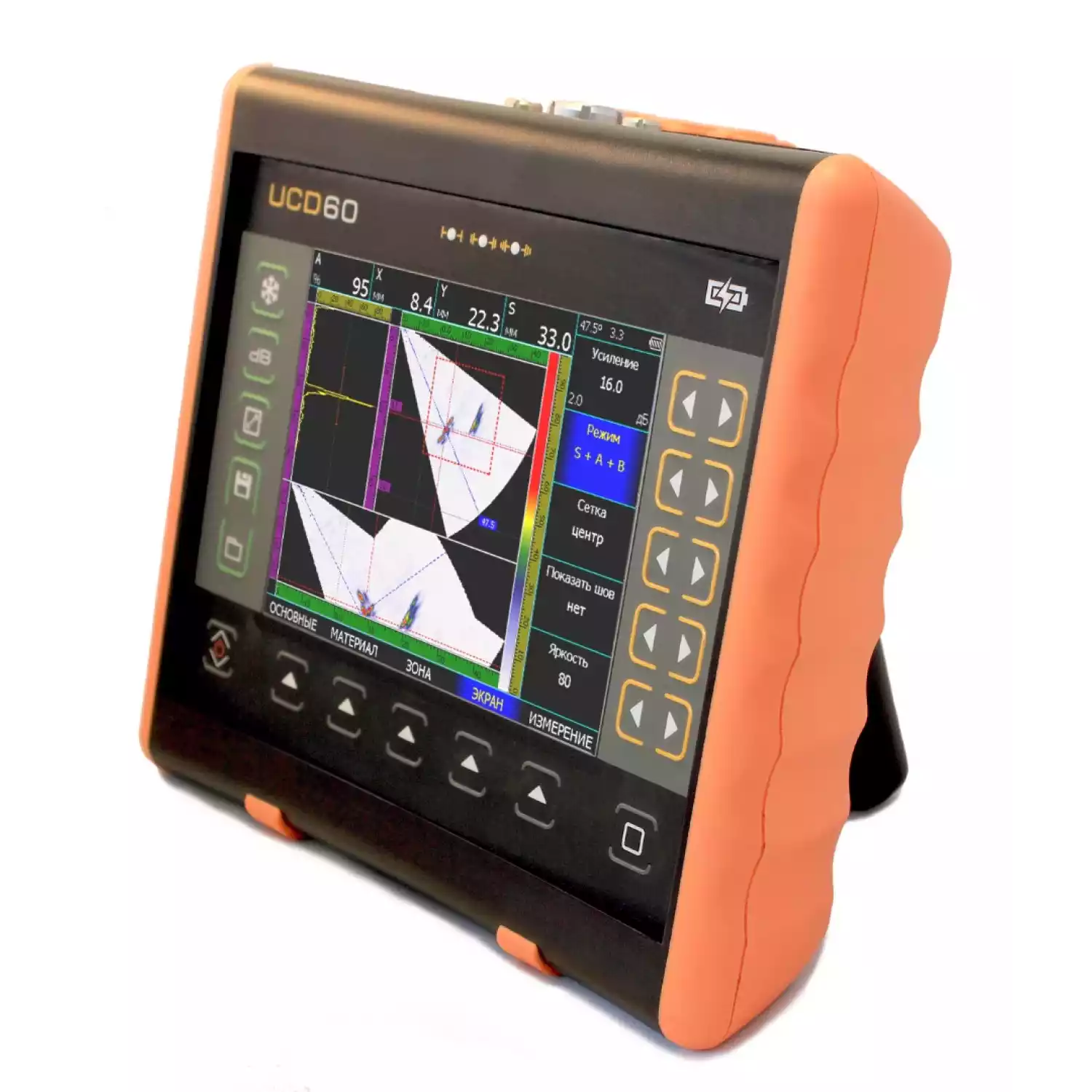

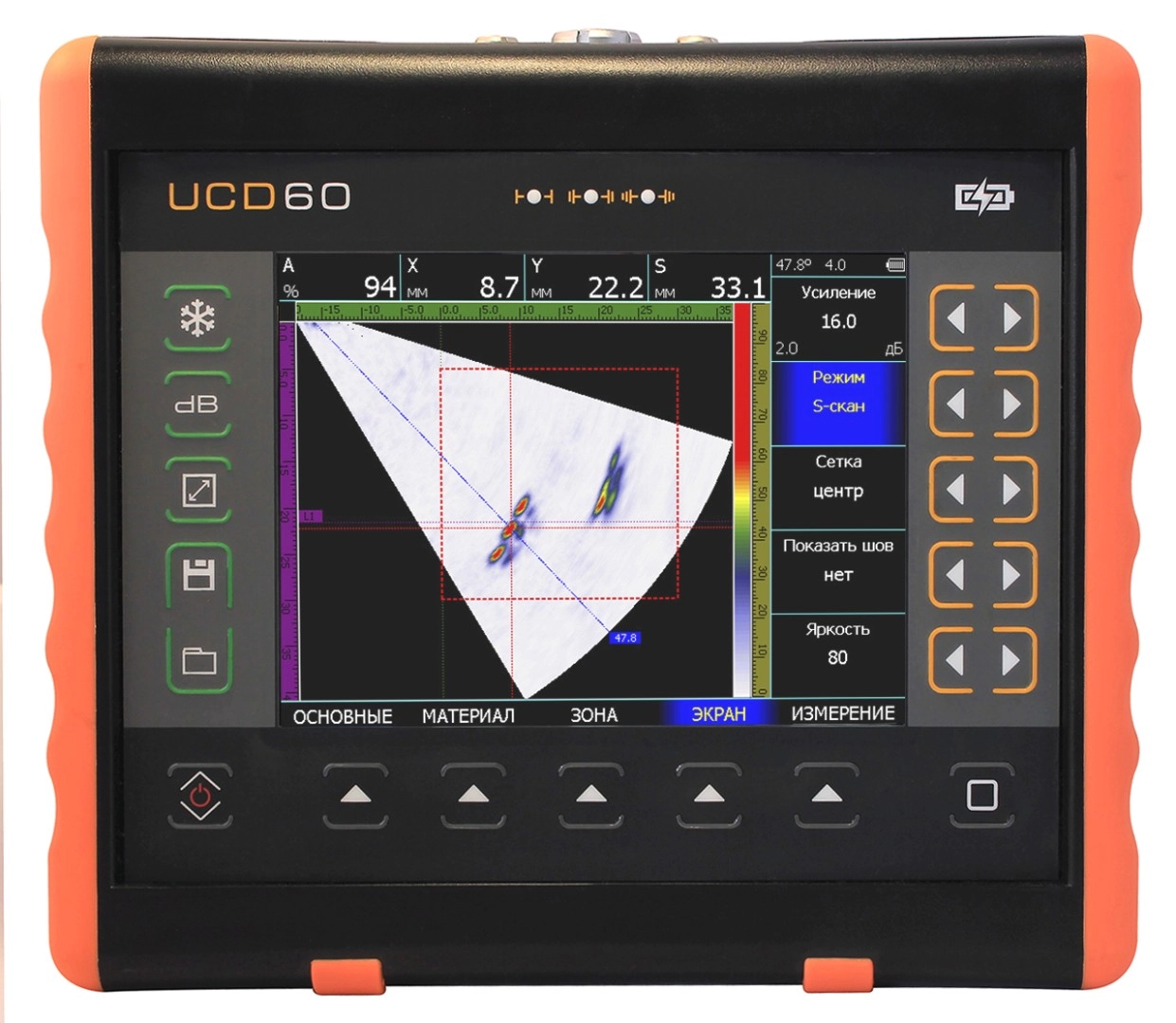

Дисплей
|
Цветной высококонтрастный, TFT 640 × 480 точек (130 × 100 мм). Специальная функция для работы на ярком солнечном свете.
|
|
Смена цветовых схем экрана под особенности зрения и условной освещенности
|
есть
|
|
Память
|
200 настроек с А-сигналом; 1000 протоколов контроля и результатов сканирования
|
|
Язык меню
|
Русский, английский
|
|
Интерфейс связи с ПК
|
USB
|
|
Возможность самодиагностики
|

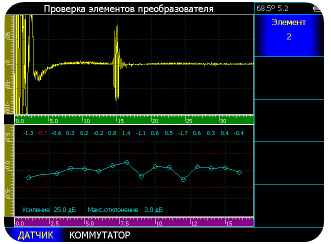

Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора
|
|
Обновление встроенного ПО
|
Самостоятельно пользователем по USB
|
|

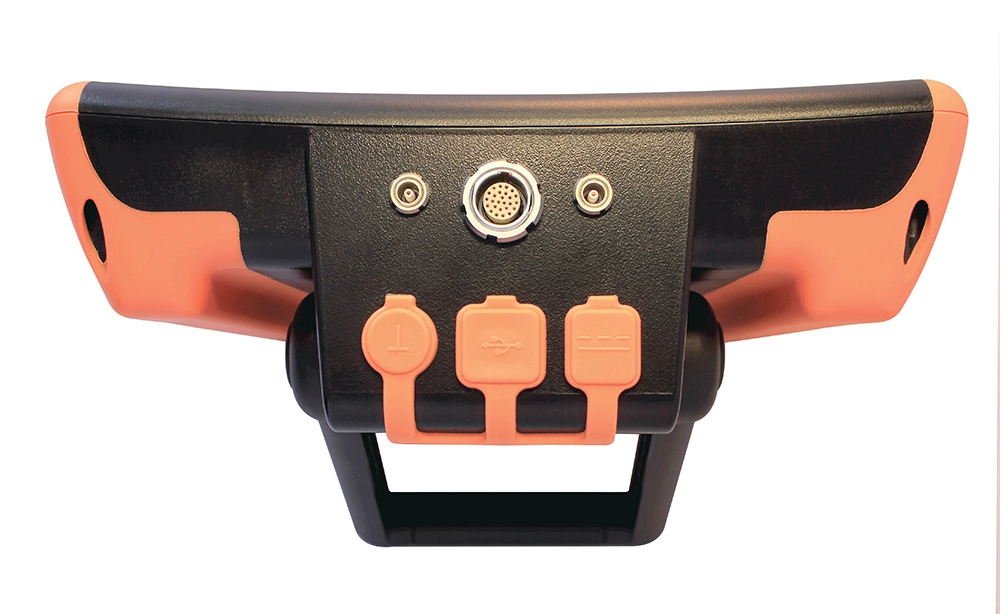

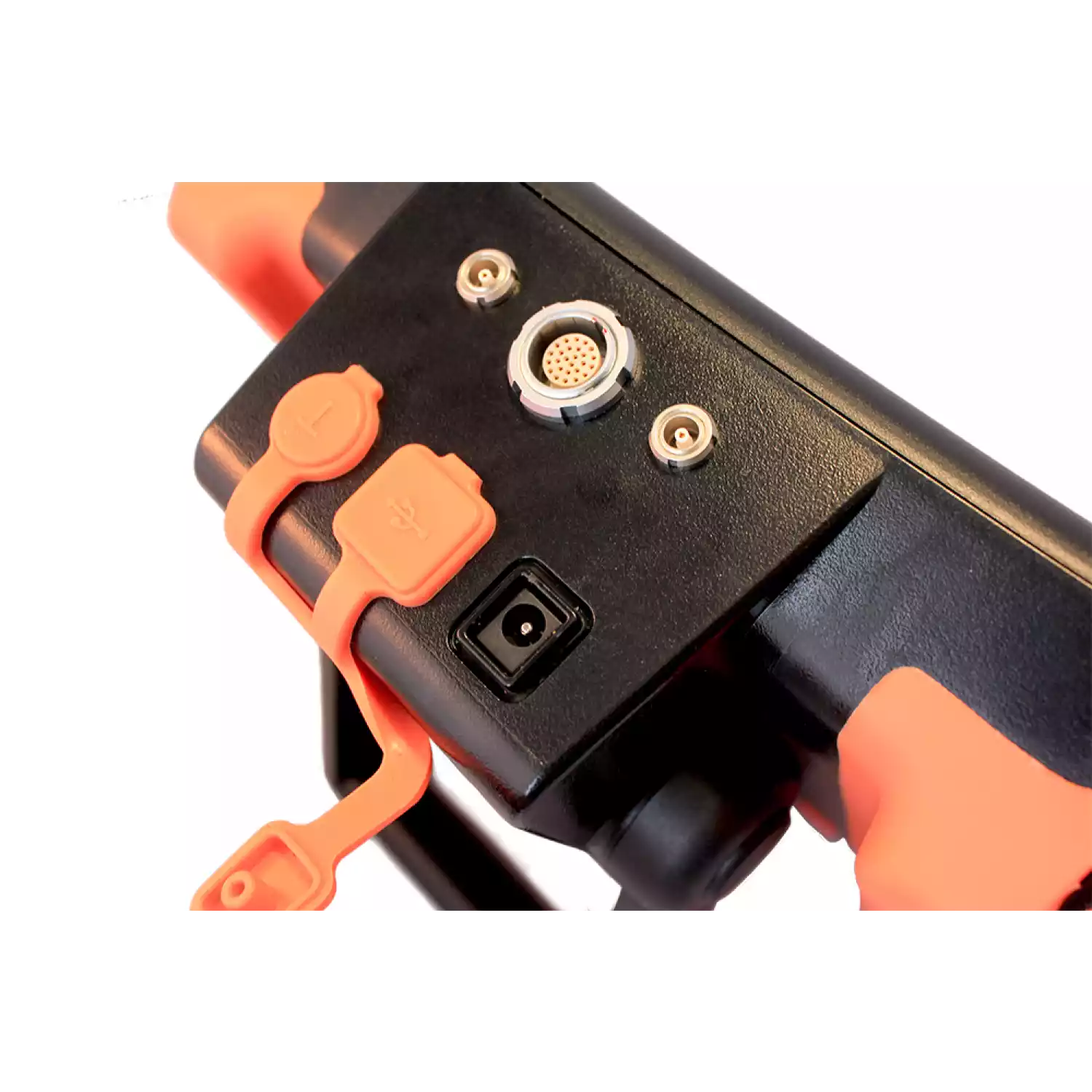

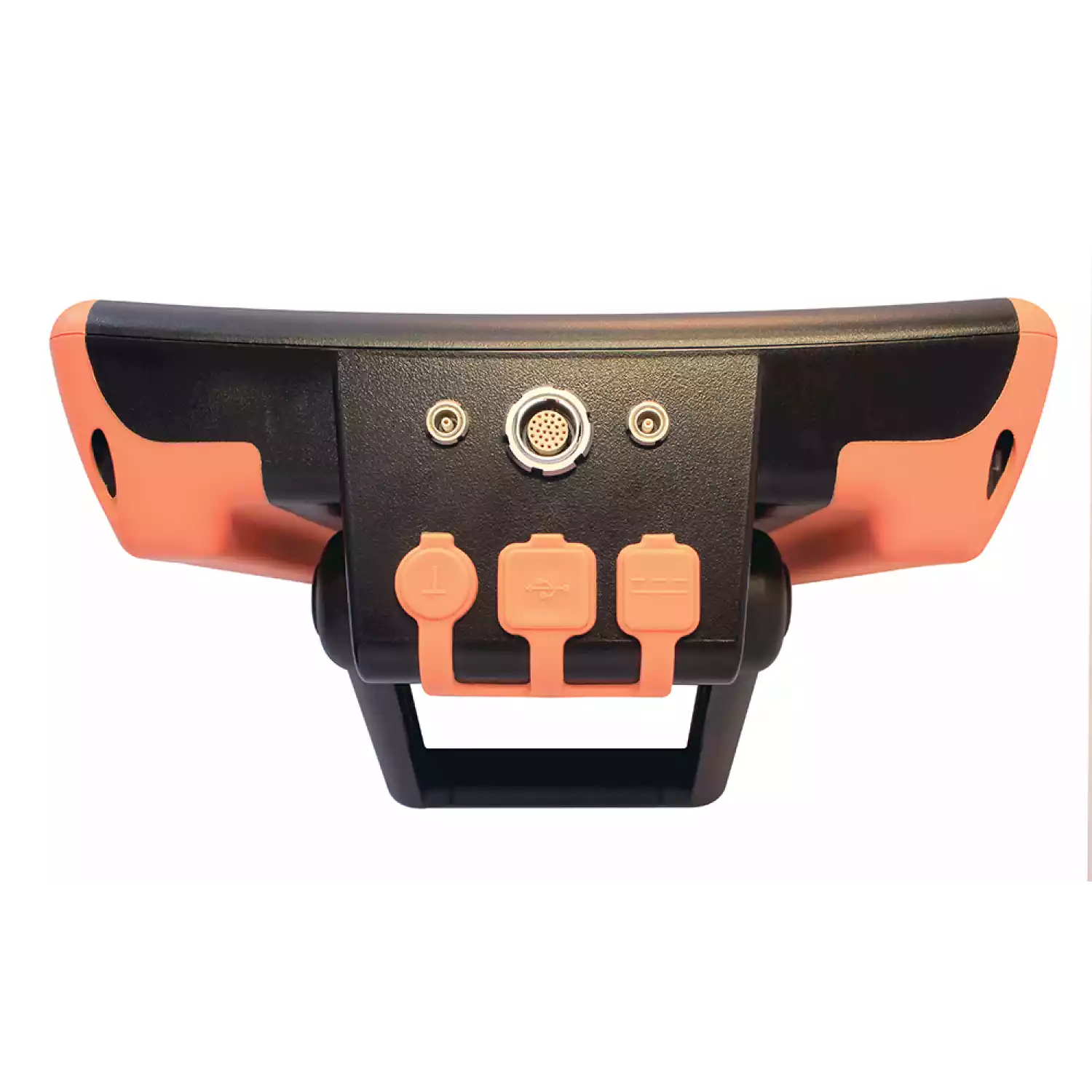

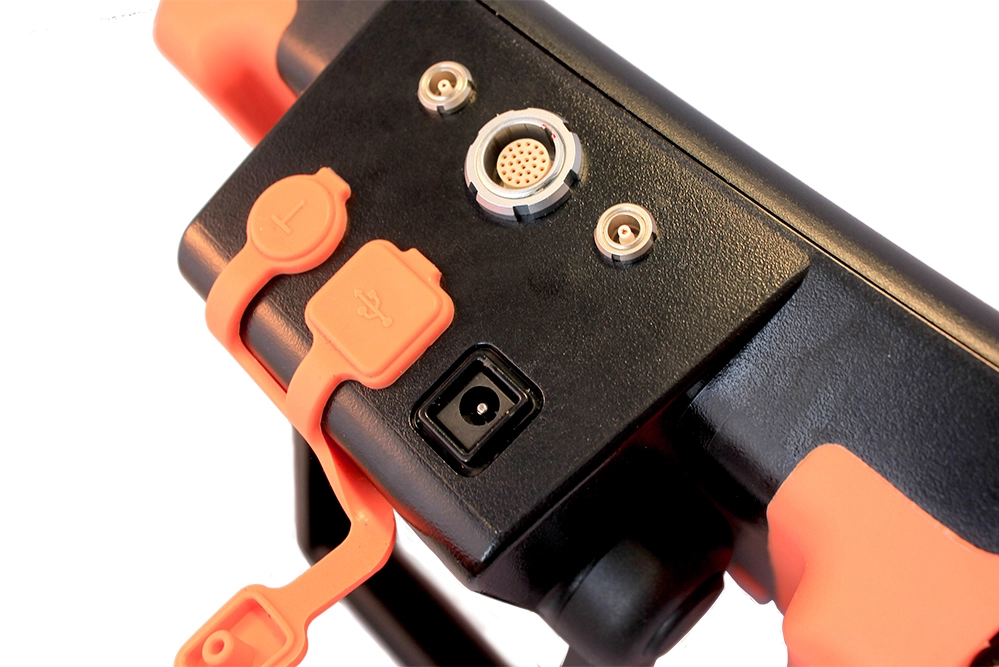

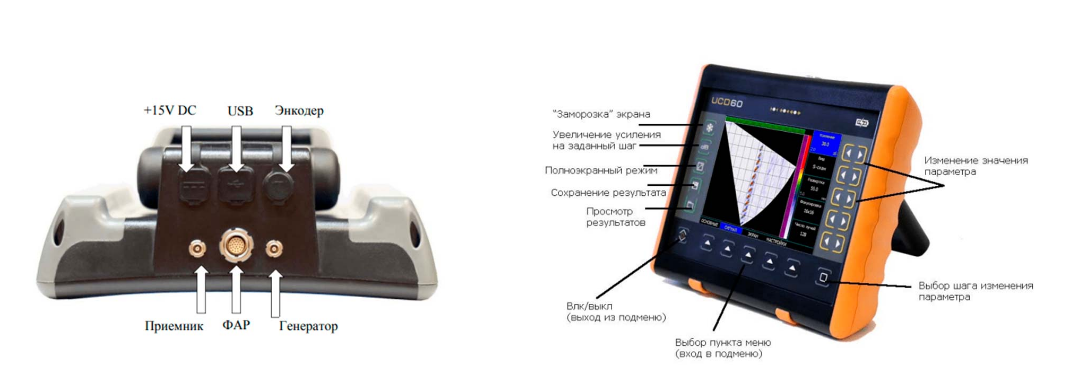

Разъемы преобразователей
|
2 × LEMO 00; 1 × LEMO 2B.326
|
|

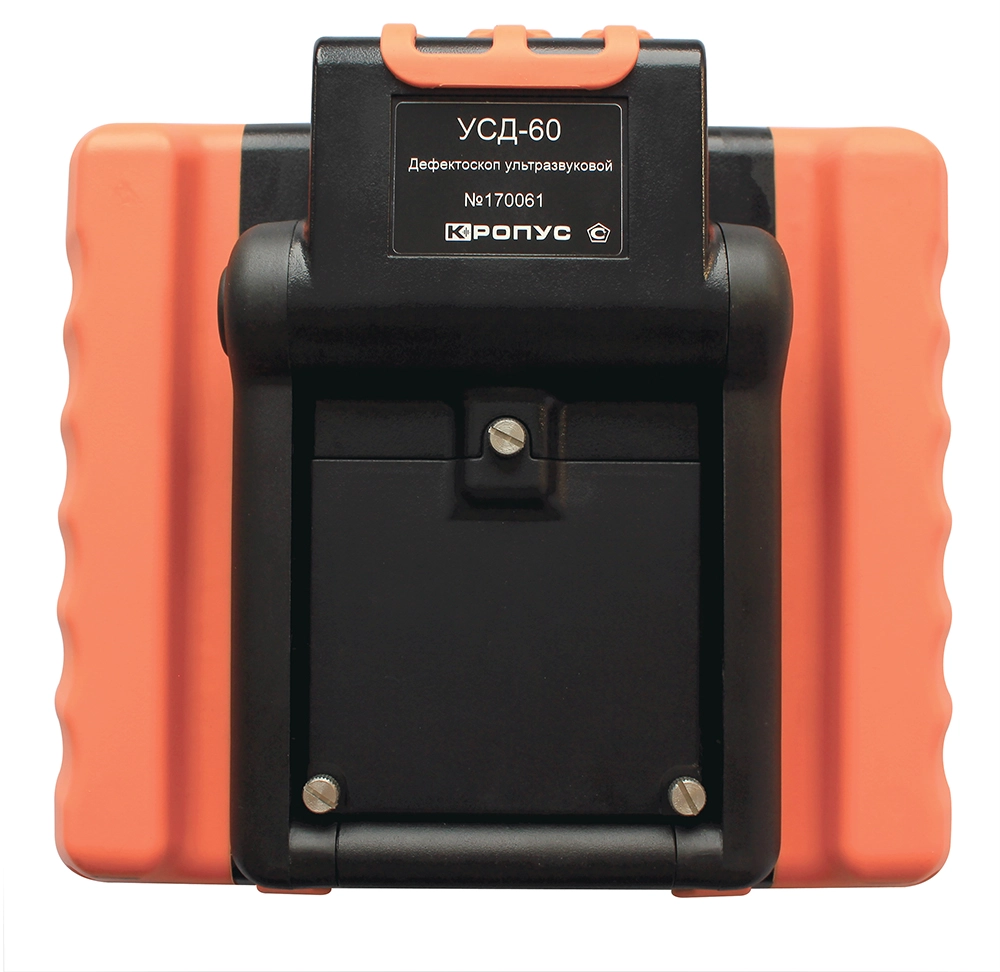

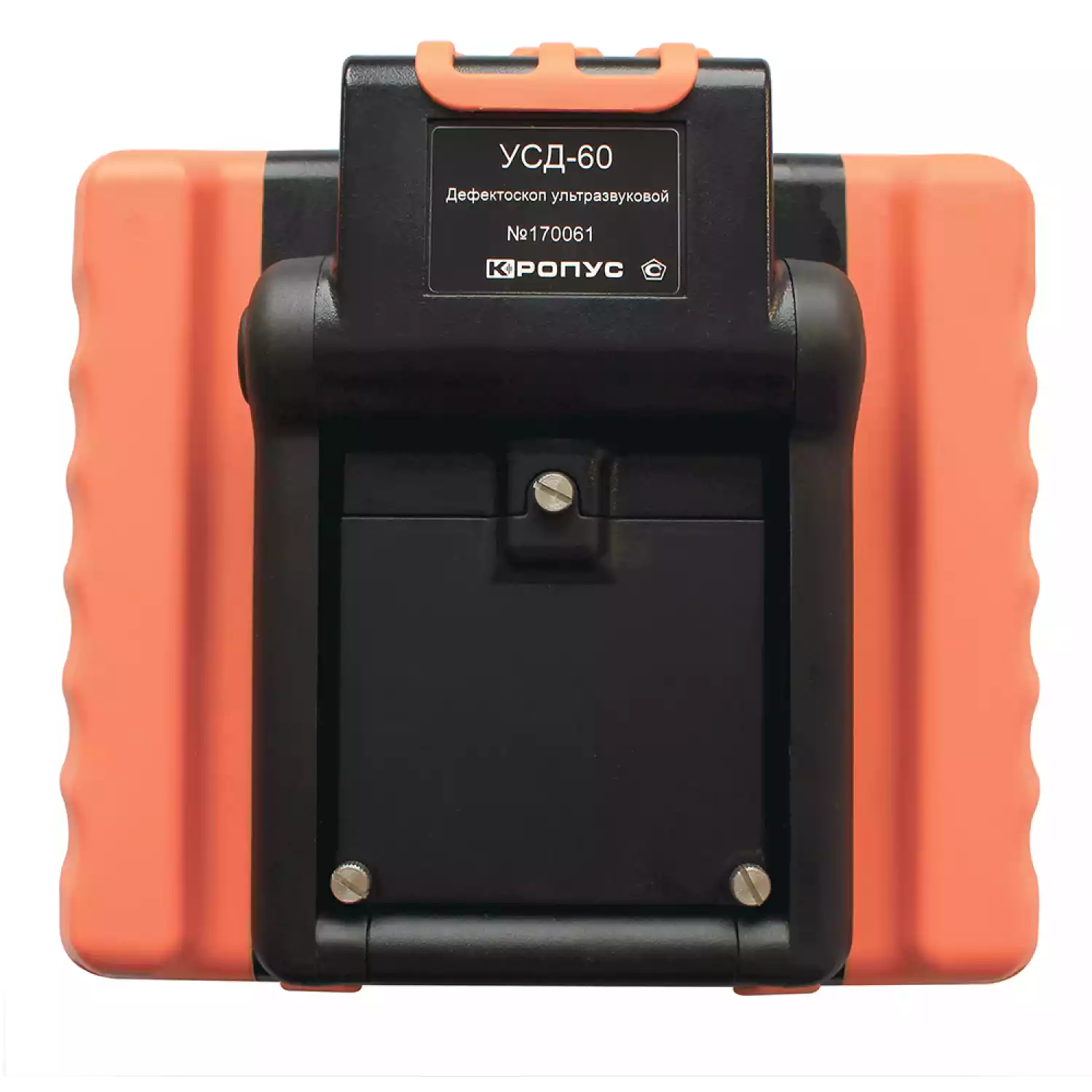

Аккумулятор
|
Li-Ion 10,8 В; 5000 мА/ч
|
|
Время работы
|
Не менее 10 часов работы от аккумулятора
|
|
Внешнее питание
|
Блок питания 220 В АС
|
|
Напряжение питания
|
15 В / 2,5 А DC
|
|
Диапазон рабочих температур, °C
|
−30...+55
|
|

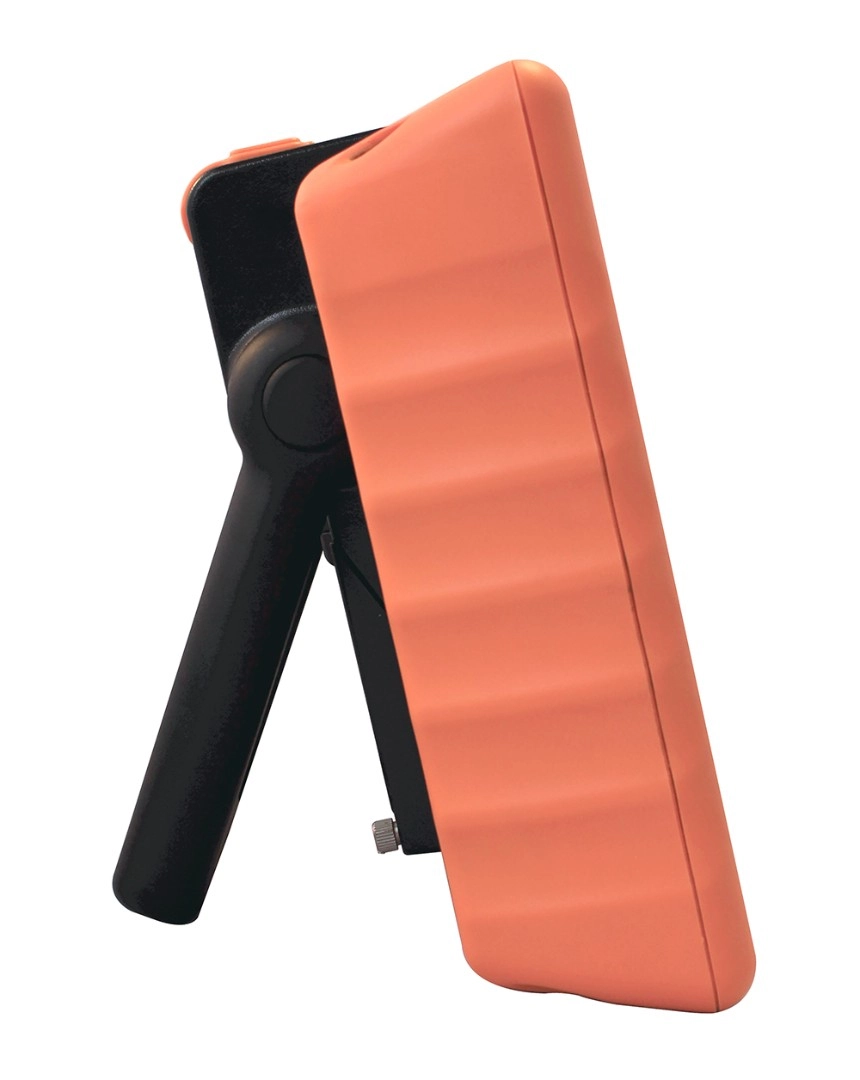

Габаритные размеры, мм
|
200 × 225 × 80
|
|
Масса, кг, с аккумуляторами
|
1,4
|
