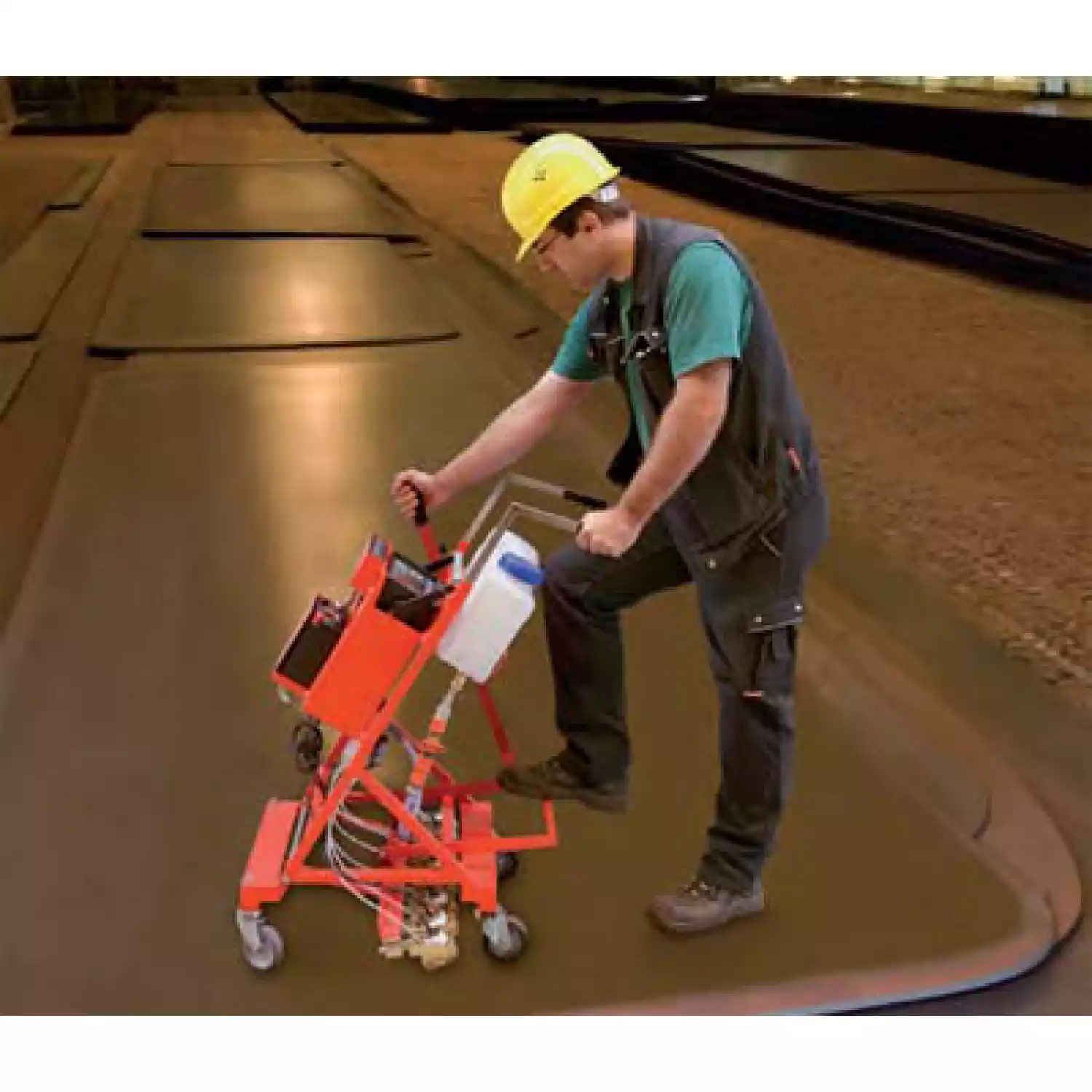

ECHOGRAPH 1094 – многоканальный переносной ультразвуковой дефектоскоп для проведения тестов в стационарном или передвижном режиме. Основу работы прибора составляют технологии, зарекомендовавшие себя в устройстве ECHOGRAPH 1090. Мультиплекс позволяет работать с 8 каналами.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Мультиплексный цифровой ультразвуковой 8-канальный дефектоскоп ECHOGRAPH 1094

ECHOGRAPH 1094 – многоканальный переносной ультразвуковой дефектоскоп для проведения тестов в стационарном или передвижном режиме. Основу работы прибора составляют технологии, зарекомендовавшие себя в устройстве ECHOGRAPH 1090. Мультиплекс позволяет работать с 8 каналами. Во время проведения теста все 8 А-сканов отображаются одновременно (режим наложения). Время задержки передатчиков и адаптации усилителей можно настроить индивидуально для каждого канала или датчика. При работе в одноканальном режиме прибор оценивает дефекты при помощи методов DAC (дистанционно-амплитудная коррекция) и DGS (амплитуда-расстояние-диаметр).

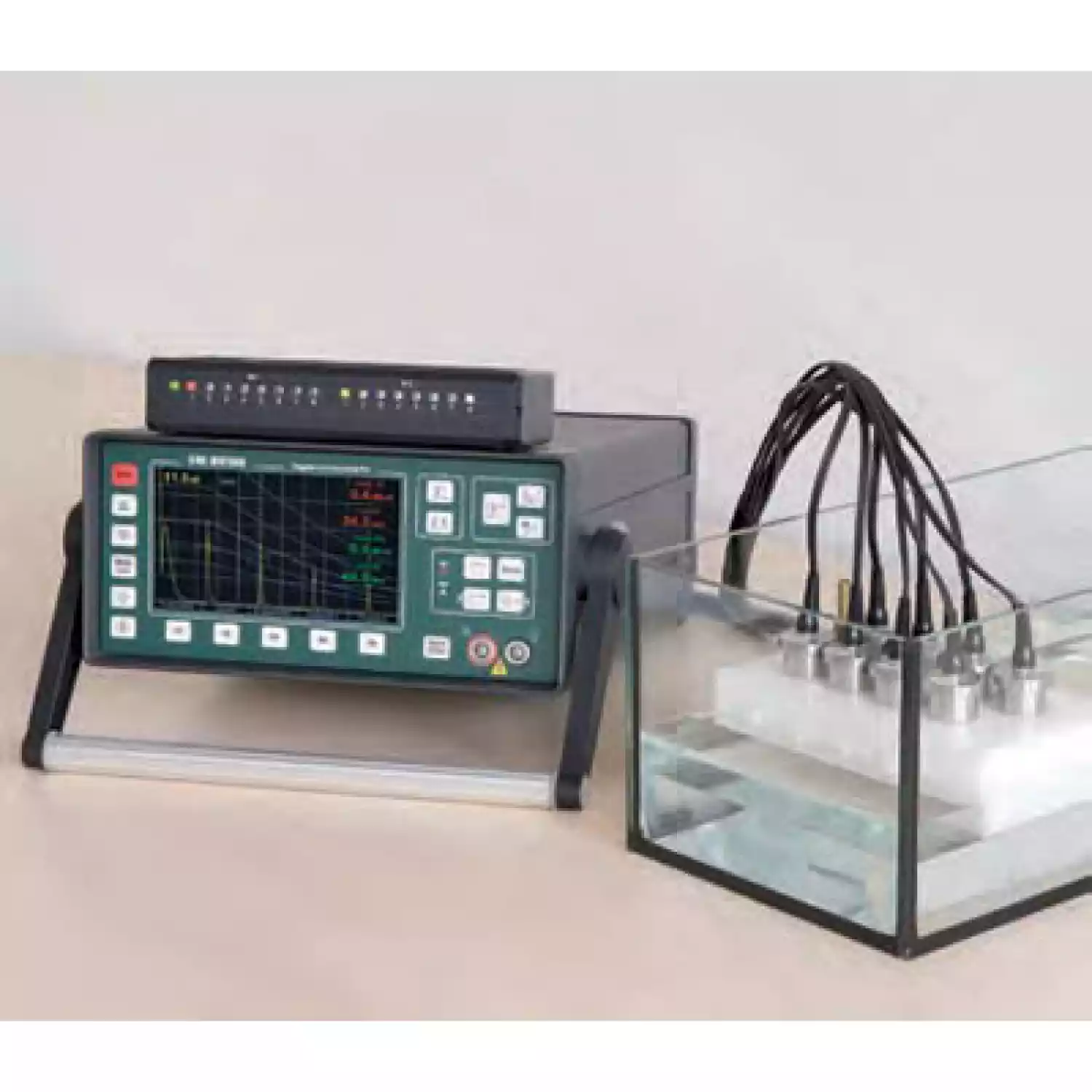

Мультиплексор: это устройство позволяет подключать до 8 датчиков к ECHOGRAPH 1094. Результаты обнаружения дефектов на каждом канале отображаются в нижней части экрана.

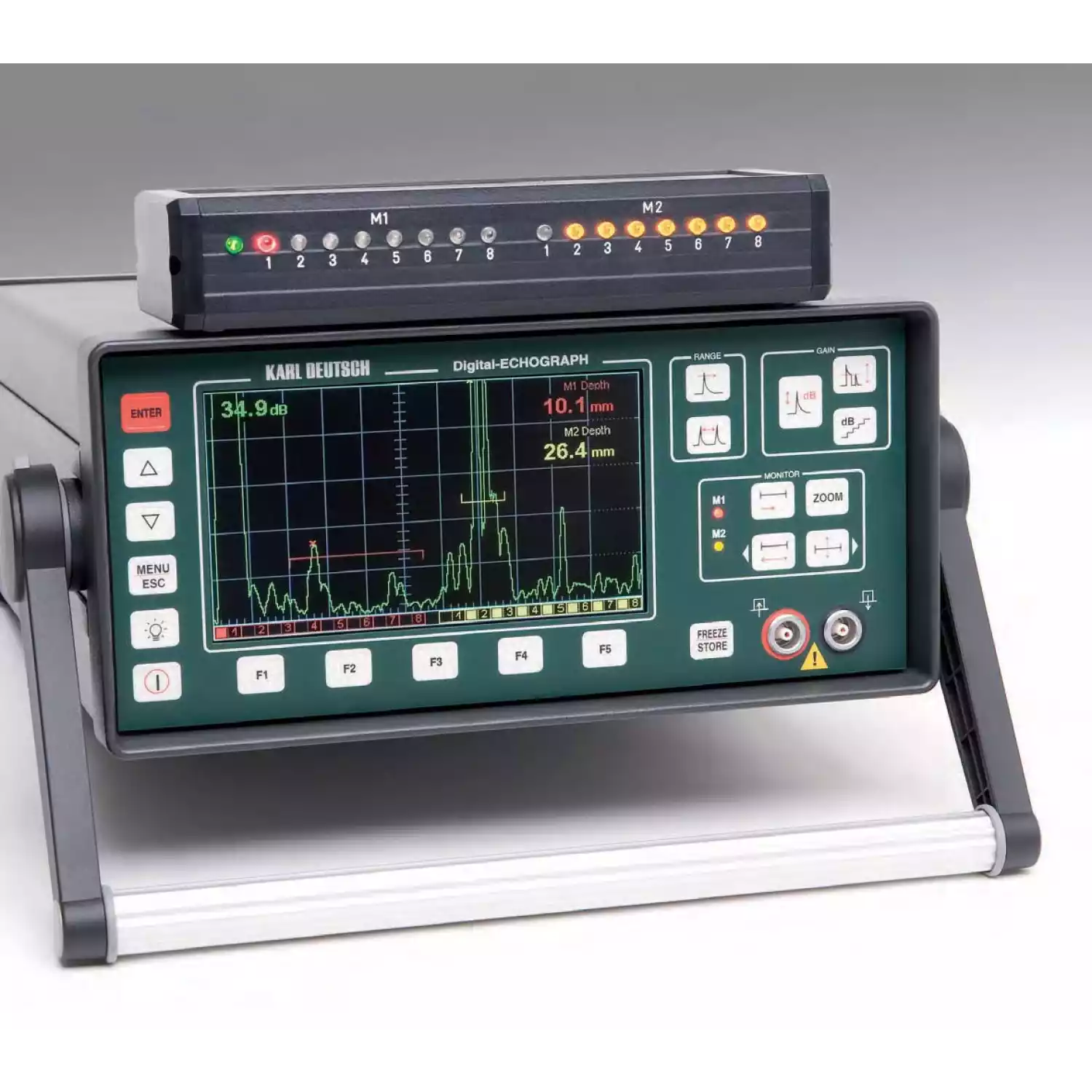

Управление портами: По запросу к прибору можно подключить светодиодный индикаторный модуль. Благодаря этому устройству обнаружение дефектов будет видно издалека и даже с плохим освещением.

Особенности ECHOGRAPH 1094:

  • А-скан каждого канала в режиме настройки отображается отдельно на дисплее, в режиме тестирования все каналы отображаются одновременно.
  • Возможно измерение толщины стенки (в одноканальном режиме).
  • Во многоканальном режиме слежение за толщиной стенки осуществляется в рамках области допустимых отклонений. Создание сигнала дефекта, если толщина находится за пределами обозначенной.
  • Порты для сигналов дефектов, входа триггера и датчиков расположены на задней панели.
  • Важные настройки можно вызывать при помощи горячих клавиш.
  • Время задержки сигналов передатчика (до 3800 наносек.) можно настроить индивидуально для каждого канала.
  • Адаптация усилителя так же настраивается отдельно для каждого канала с -11 дБ до +11 дБ.
  • Компактный алюминиевый корпус для работы в жестких условиях.
  • Наличие мастера для настройки инструментов, например, определения задержки датчика, настройки работы дисплея и т.д.
  • Возможно отображение контрольного А скана.
  • Наличие различных выходов (монитор 1 и 2) для каждого канала.
  • Простое управление инструментами (старт теста и вывод значений), поскольку требуется только один внешний контрольный сигнал. Внешний сигнал «PEN» запускает измерение.
  • Возможна «заморозка» кривой динамики эхо сигнала.
  • Частота повторения импульса: 8 – 3000 Гц.
  • Триггер: внутренний, внешний (вход/выход), первый эхо-сигнал
  • Совместимость со стандартом EN 12668-1

Технические характеристики:

Тип экрана:

  • Цветной ЖК дисплей, пропускающего типа, активно-пассивный, читаемый при дневном свете, с подсветкой
  • Размер: 143.4 x 79.3 мм
  • Разрешение: 400 x 240 точек
  • Размер развертки типа А (А скан): 142 x 73.5 мм

Диапазон измерения:

  • Диапазон временной развёртки: сталь 2.5 – 4850 мм
  • Скорость звука: 100 – 15000 м/сек с шагом 1 м/сек
  • Задержка временной развёртки: 0 – 3000 мм с шагом 0,1 мм
  • Линейность временной развёртки: + 0.5 % ширины экрана

Передатчик:

  • Количество: 2 (разрешение и питание)
  • Форма импульсов: монополярный (негативный) стрелочный импульс
  • Затухание: 10, 50, 220, без сопротивления [Ω] / мультиплексный режим: фиксированное значение
  • Частота повторения импульса: 8 - 1500 Гц (в зависимости от длины, настраивается от -85 % до +50 % с шагом 1 %)
  • Триггер: внутренний, внешний, первый эхо-сигнал

Питание:

  • Работа от сети: 85 - 264 В, переменный ток, 47 - 63 Гц, вывод: 12 В, постоянный ток, рабочая температура: 0 - +50°C, температура хранения: -40 - +85°C, допустимая влажность: 5 - 95 %
  • Автоматическое выключение: в случае низкого напряжения в сети или при работе от батареи

Внешний вид:

  • Габариты (ВxШxГ): 130x330x340 мм
  • Вес: 4.3 кг

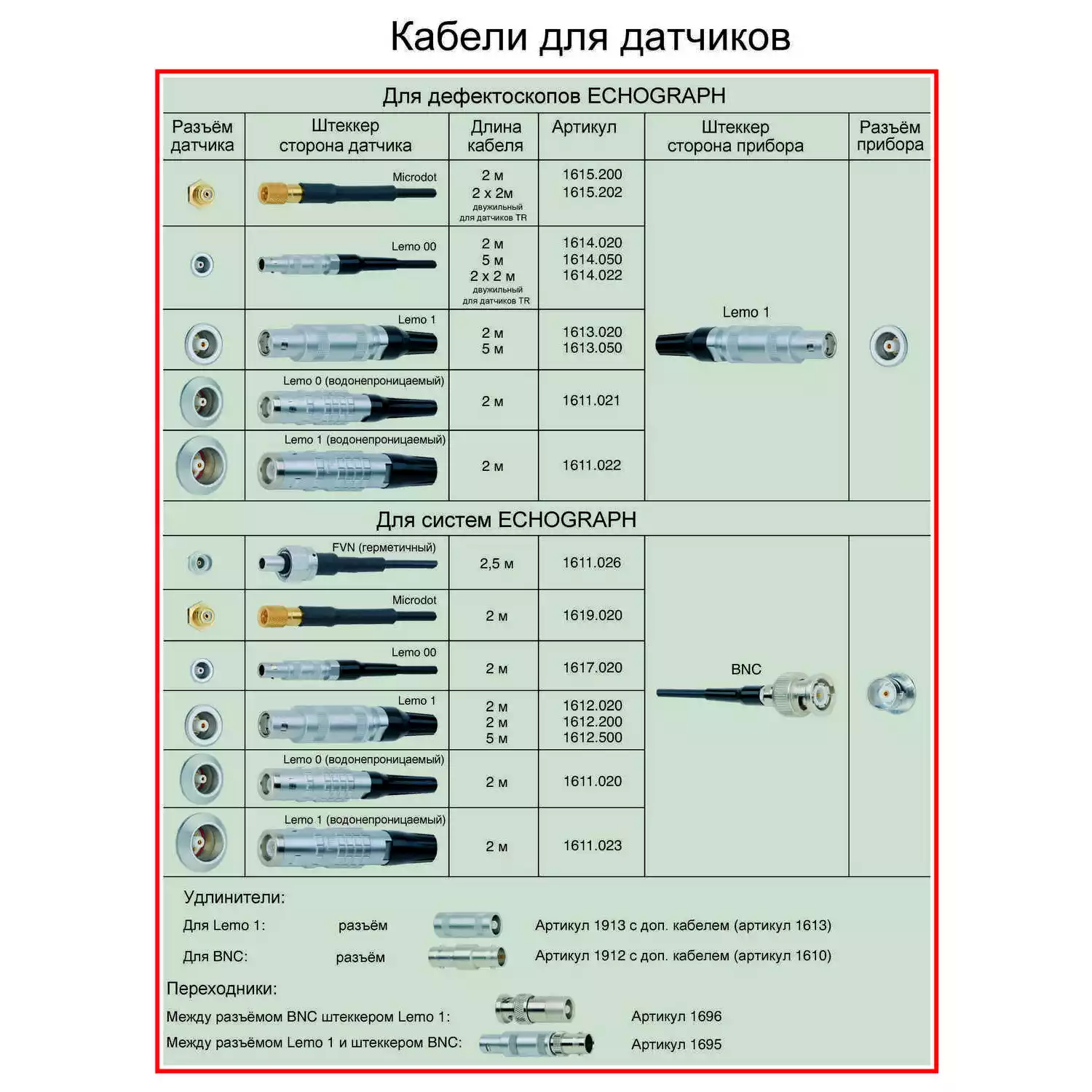

  • Порты: 2 x Lemo 1 (для датчиков), связь с ПК: USB, порт D-sub (9 контактов) триггер (вход), порт D-sub (9 контактов) аналоговый вывод значений дефекта, порт D-sub (25 контактов) TTL вывод значений дефекта, выход VGA (15 контактов), 16 коннекторов BNC для подключения тонкого коаксиального кабеля (для датчиков), разъём питания 12 В (3 контакта)
